1 Stan prawny w zakresie stosowania systemów wentylacji pożarowej Marian Skaźnik Żory,

2 Przepisy prawne i zasady wiedzy technicznej omówione w prezentacji 1) Ustawa z dnia 24 sierpnia 1991 r. o ochronie przeciwpożarowej. (tekst jednolity Dz. U. z 2009 r. Nr 178, poz.1380, z 2010 r. Nr 57,poz. 353.) 2) Ustawa z dnia 7 lipca 1994 r. Prawo Budowlane (tekst jednolity - Dz. U. Nr 156, poz z 2006 r. z późn. zm.) 3) Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 roku w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75, poz. 690 z późn. zm.) 4) Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz. U. nr 109, poz. 719), 5) Polskie Normy, 6) Normy zagraniczne BS, NFPA, VdS, FM inne 7) Literatura fachowa 8) Specjalistyczne programy symulacji komputerowych

3 Ustawa z dnia 24 sierpnia 1991 r. o ochronie przeciwpożarowej. Art Właściciel budynku, obiektu budowlanego lub terenu, zapewniając ich ochronę przeciwpożarową, obowiązany jest w szczególności:(..) 2) wyposażyć budynek, obiekt budowlany lub teren w wymagane urządzenia przeciwpożarowe i gaśnice, 3) zapewnić osobom przebywającym w budynku, obiekcie budowlanym lub na terenie bezpieczeństwo i możliwość ewakuacji, 4) przygotować budynek, obiekt budowlany lub teren do prowadzenia akcji ratowniczej,

4 Odpowiednie warunki ewakuacji Z każdego miejsca przeznaczonego do przebywania ludzi w obiekcie zapewnia się odpowiednie warunki ewakuacji, umożliwiające szybkie i bezpieczne opuszczenia strefy zagrożonej lub objętej pożarem, dostosowane do liczby i stanu sprawności osób przebywających w obiekcie oraz jego funkcji, konstrukcji i wymiarów, a także zastosowanie technicznych środków zabezpieczenia przeciwpożarowego, polegających na: 1) zapewnieniu dostatecznej liczby, wysokości i szerokości wyjść ewakuacyjnych; 2) zachowaniu dopuszczalnej długości, szerokości i wysokości przejść oraz dojść ewakuacyjnych; 3) zapewnieniu bezpiecznej pożarowo obudowy i wydzieleń dróg ewakuacyjnych oraz pomieszczeń; 4) zabezpieczeniu przed zadymieniem wymienionych w przepisach technicznobudowlanych dróg ewakuacyjnych, w tym: na stosowaniu urządzeń zapobiegających zadymieniu lub urządzeń i innych rozwiązań technicznobudowlanych zapewniających usuwanie dymu; 5) zapewnieniu oświetlenia awaryjnego ( ewakuacyjnego i zapasowego) w pomieszczeniach i na drogach ewakuacyjnych wymienionych w przepisach techniczno-budowlanych ; 6) zapewnieniu możliwości rozgłaszania sygnałów ostrzegawczych i komunikatów głosowych poprzez dźwiękowy system ostrzegawczy w budynkach, dla których jest on wymagany. 2. Odpowiednie warunki ewakuacji określają przepisy techniczno-budowlane.

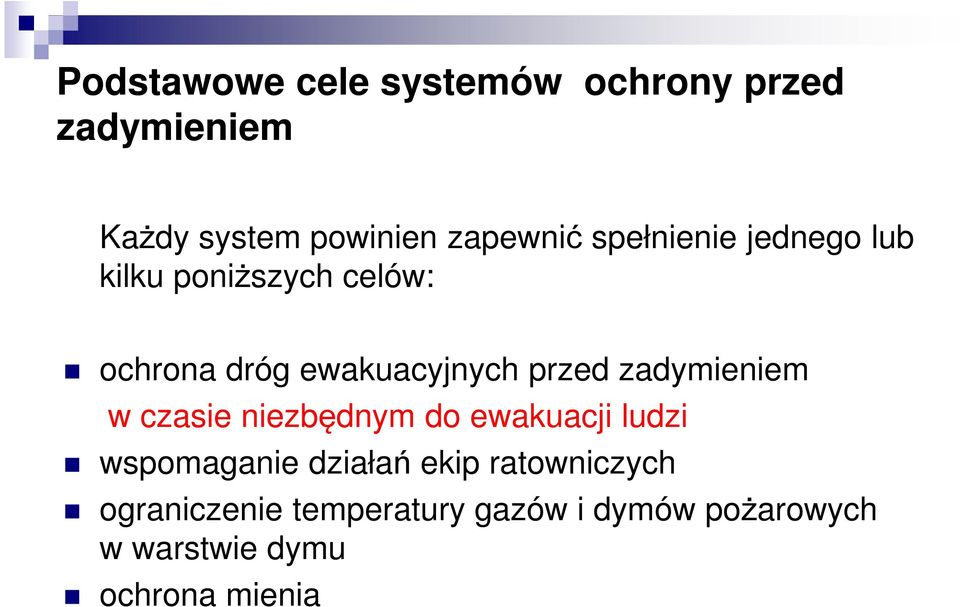

5 Podstawowe cele systemów ochrony przed zadymieniem Każdy system powinien zapewnić spełnienie jednego lub kilku poniższych celów: ochrona dróg ewakuacyjnych przed zadymieniem w czasie niezbędnym do ewakuacji ludzi wspomaganie działań ekip ratowniczych ograniczenie temperatury gazów i dymów pożarowych w warstwie dymu ochrona mienia

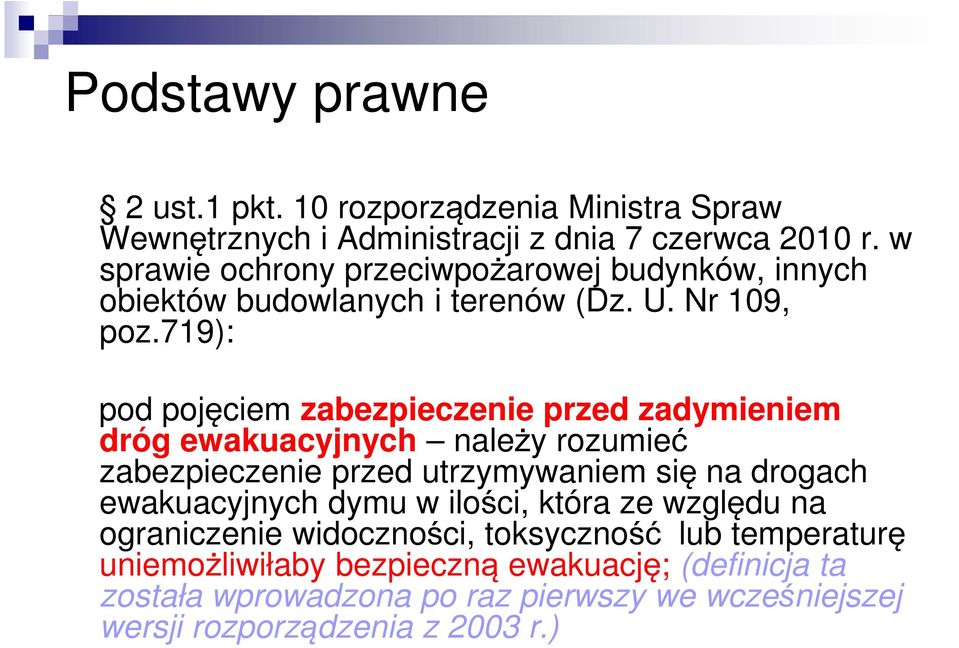

6 Podstawy prawne 2 ust.1 pkt. 10 rozporządzenia Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz. U. Nr 109, poz.719): pod pojęciem zabezpieczenie przed zadymieniem dróg ewakuacyjnych należy rozumieć zabezpieczenie przed utrzymywaniem się na drogach ewakuacyjnych dymu w ilości, która ze względu na ograniczenie widoczności, toksyczność lub temperaturę uniemożliwiłaby bezpieczną ewakuację; (definicja ta została wprowadzona po raz pierwszy we wcześniejszej wersji rozporządzenia z 2003 r.)

7 Stan prawny w zakresie określania czasu ewakuacji i wartości parametrów krytycznych. W Polsce do określania czasu ewakuacji najczęściej jest wykorzystywany standard BS 7974: 2001, Application of fire safety engineering principles to the design of buildings Code of practice, a w szczególności jego załącznik 6: - PD , Application of fire safety engineering principles to the design of buildings Part 6: Evacuation (Sub-system 6). ( część 6: Ewakuacja (podsystem 6)). W dokumencie tym zostały podane parametry krytyczne dotyczące widzialności, toksyczności i oddziaływania cieplnego jakie należy stosować w metodach inżynierskich - Podobne dane w zakresie parametrów krytycznych można znaleźć np. w NFPA 130 Standard for Fixed Guideway Transit and Passenger Rail Systems Edition.

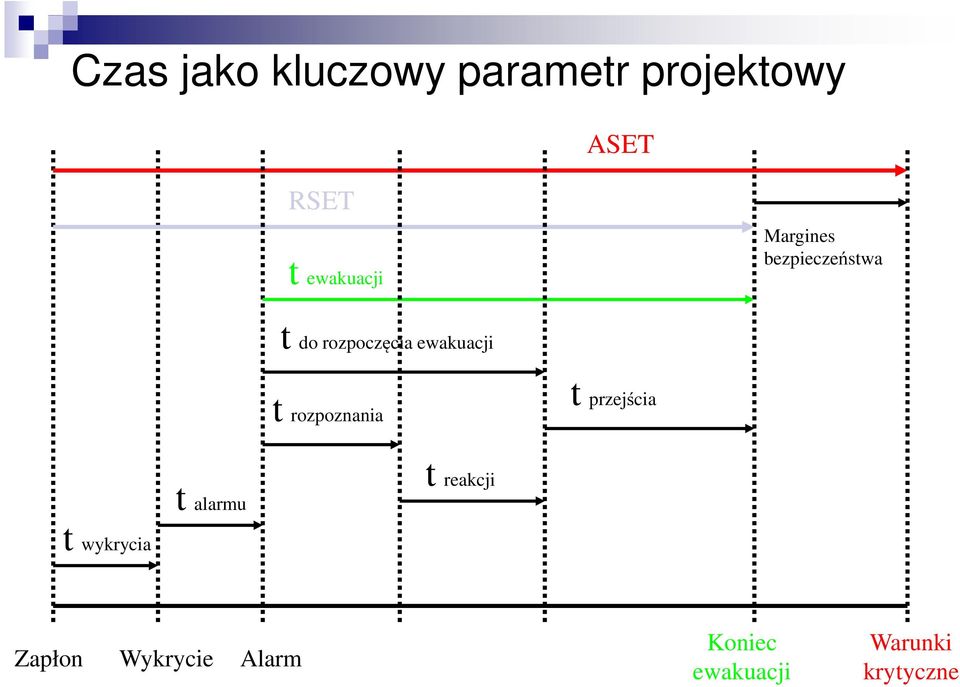

8 Czas jako kluczowy parametr projektowy ASET RSET t ewakuacji Margines bezpieczeństwa t do rozpoczęcia ewakuacji t rozpoznania t przejścia t alarmu t reakcji t wykrycia Zapłon Wykrycie Alarm Koniec ewakuacji Warunki krytyczne

9 Wymagania w zakresie stosowania systemów oddymiania w budynkach istniejących Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz. U. Nr 109, poz.719): 16 ust.1 Użytkowany budynek istniejący uznaje się za zagrażający życiu ludzi, gdy występujące w nim warunki techniczne nie zapewniają możliwości ewakuacji ludzi 16 ust.2 Podstawę do stwierdzenia, że w budynku występują warunki techniczne, o których mowa w pkt. 1 może być: ( ) niezabezpieczenie przed zadymieniem dróg ewakuacyjnych wymienionych w przepisach techniczno-budowlanych, w sposób w nim określonych.

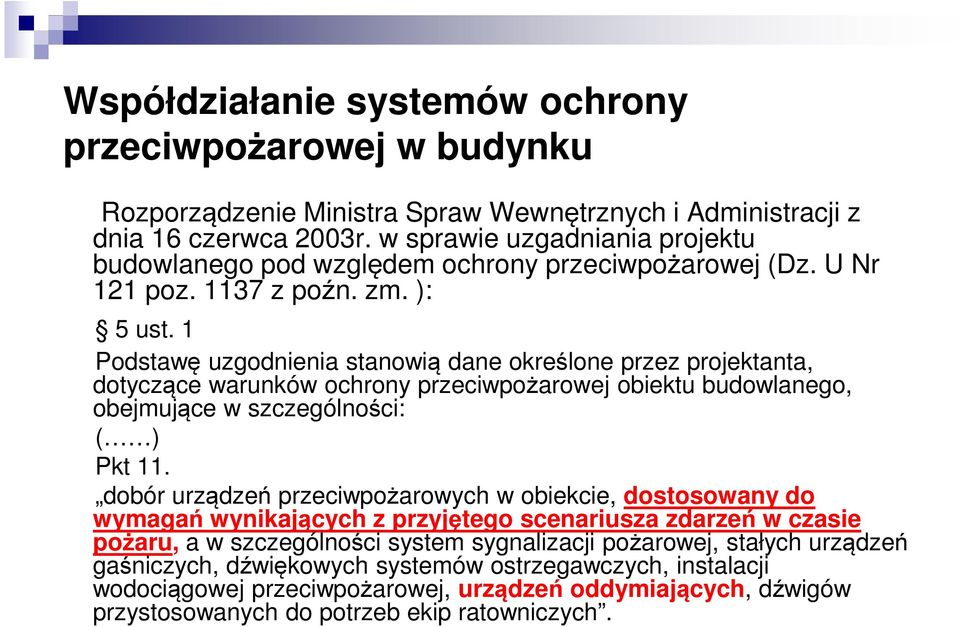

10 Współdziałanie systemów ochrony przeciwpożarowej w budynku Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 16 czerwca 2003r. w sprawie uzgadniania projektu budowlanego pod względem ochrony przeciwpożarowej (Dz. U Nr 121 poz z poźn. zm. ): 5 ust. 1 Podstawę uzgodnienia stanowią dane określone przez projektanta, dotyczące warunków ochrony przeciwpożarowej obiektu budowlanego, obejmujące w szczególności: ( ) Pkt 11. dobór urządzeń przeciwpożarowych w obiekcie, dostosowany do wymagań wynikających z przyjętego scenariusza zdarzeń w czasie pożaru, a w szczególności system sygnalizacji pożarowej, stałych urządzeń gaśniczych, dźwiękowych systemów ostrzegawczych, instalacji wodociągowej przeciwpożarowej, urządzeń oddymiających, dźwigów przystosowanych do potrzeb ekip ratowniczych.

11 Współdziałanie systemów ochrony przeciwpożarowej w budynku 30. przepisów przeciwpożarowych: Ust.1. Obiekty wyposażone w stałe urządzenia gaśnicze mogą być niewyposażone w system sygnalizacji pożarowej. Ust.2. Przepis ust. 1, nie dotyczy obiektów, w których system sygnalizacji pożarowej jest niezbędny do uruchamiania urządzeń przewidzianych do funkcjonowania podczas pożaru. 227.pk.4 przepisów techniczno-budowlanych: Dopuszcza się powiększenie powierzchni stref pożarowych, o których mowa w ust. 1 (budynki ZL), z wyjątkiem stref pożarowych w budynkach wysokich (W) i wysokościowych (WW), pod warunkiem zastosowania: 1) stałych urządzeń gaśniczych tryskaczowych o 100%, 2) samoczynnych urządzeń oddymiających uruchamianych za pomocą systemu wykrywania dymu o 100%.

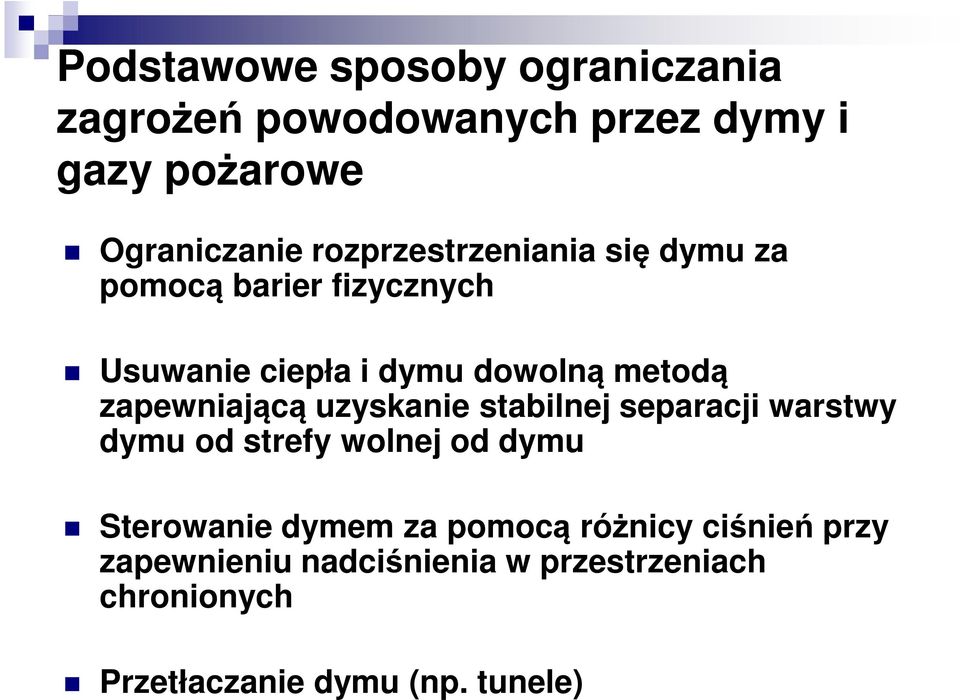

12 Podstawowe sposoby ograniczania zagrożeń powodowanych przez dymy i gazy pożarowe Ograniczanie rozprzestrzeniania się dymu za pomocą barier fizycznych Usuwanie ciepła i dymu dowolną metodą zapewniającą uzyskanie stabilnej separacji warstwy dymu od strefy wolnej od dymu Sterowanie dymem za pomocą różnicy ciśnień przy zapewnieniu nadciśnienia w przestrzeniach chronionych Przetłaczanie dymu (np. tunele)

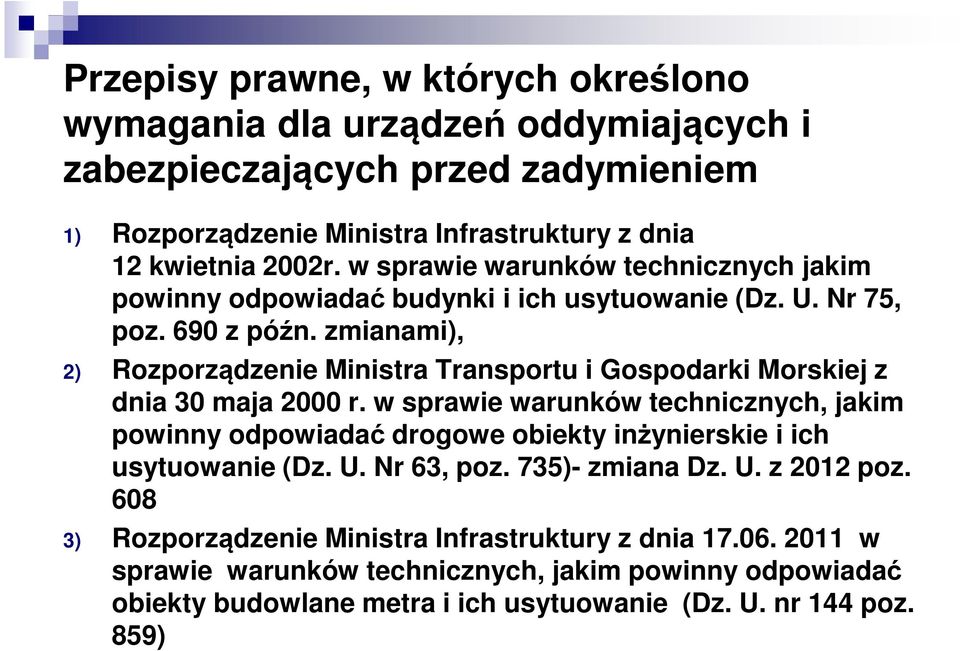

13 Przepisy prawne, w których określono wymagania dla urządzeń oddymiających i zabezpieczających przed zadymieniem 1) Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002r. w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75, poz. 690 z późn. zmianami), 2) Rozporządzenie Ministra Transportu i Gospodarki Morskiej z dnia 30 maja 2000 r. w sprawie warunków technicznych, jakim powinny odpowiadać drogowe obiekty inżynierskie i ich usytuowanie (Dz. U. Nr 63, poz. 735)- zmiana Dz. U. z 2012 poz ) Rozporządzenie Ministra Infrastruktury z dnia w sprawie warunków technicznych, jakim powinny odpowiadać obiekty budowlane metra i ich usytuowanie (Dz. U. nr 144 poz. 859)

14 Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002r. w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75, poz. 690 z późn. zmianami), które określa: Wymagania w zakresie ograniczenia rozprzestrzenia dymu w budynku Rodzaje obiektów, lub ich części, które powinny być wyposażone w systemy usuwania dymu Rodzaje obiektów, ich części lub instalacje, które powinny być wyposażone w systemy ochrony przed zadymieniem, Rodzaje obiektów, w których zastosowanie tych instalacji pozwala na złagodzenie innych wymagań (powiększenie wielkości stref pożarowych, powiększenie dopuszczalnej długości dojść i przejść ewakuacyjnych) Wymagania dla instalacji wentylacji oddymiającej i 277 ust. 4 i 5 Tryb postępowania w odniesieniu do obiektów istniejących, w których występuje zagrożenie życia ludzi między innymi w związku z brakiem ochrony dróg ewakuacyjnych przed zadymieniem 207 ust. 2, 330 i 2 ust. 1

15 Przykładowe wymagania w zakresie ograniczanie rozprzestrzeniania się dymu w budynku za pomocą barier fizycznych wynikające z przepisów technicznobudowlanych Zaopatrzenie drzwi, bram i innych zamknięć otworów, w stosunku do których wymagana jest odporność ogniowa lub dymoszczelność w urządzenia zapewniające samoczynne zamknięcie otworu w razie pożaru( 240 ust 6) Dzielenie korytarzy w budynkach ZL na odcinki nie dłuższe niż 50 m drzwiami dymoszczelnymi ( 243 ust 1) Stosowanie drzwi do pokoi hotelowych średniowysokich i wyższych o odporności ogniowej EI30 ( 246 ust. 6).

16 Przykładowe wymagania w zakresie ograniczanie rozprzestrzeniania się dymu w budynku za pomocą barier fizycznych wynikające z przepisów technicznobudowlanych 234. ust1. Przepusty instalacyjne w elementach oddzielenia przeciwpożarowego powinny mieć klasę odporności ogniowej (E I) wymaganą dla tych elementów. ust 2. Dopuszcza się nieinstalowanie przepustów, o których mowa w ust. 1, dla pojedynczych rur instalacji wodnych, kanalizacyjnych i ogrzewczych, wprowadzanych przez ściany i stropy do pomieszczeń higieniczno-sanitarnych. ust. 3. Przepusty instalacyjne o średnicy większej niż 0,04 m w ścianach i stropach pomieszczenia zamkniętego, dla których wymagana klasa odporności ogniowej jest nie niższa niż E I 60 lub R E I 60, a niebędących elementami oddzielenia przeciwpożarowego, powinny mieć klasę odporności ogniowej (E I) ścian i stropów tego pomieszczenia.

17 W strefach pożarowych, w których wymagana jest instalacja sygnalizacyjno-alarmowa, przeciwpożarowe klapy odcinające powinny być uruchamiane przez tą instalację, niezależnie od zastosowanego wyzwalacza termicznego.

18 Zakres obligatoryjnego stosowania systemów służących do usuwania ciepła i dymu oraz ochrony przed zadymieniem(1) Obiekty wielokondygnacyjne (N, SW) - 245, W budynkach: 1) niskim (N), zawierającym strefę pożarową ZL II, 2) średniowysokim (SW), zawierającym strefę pożarową ZL l, ZL II, ZL III lub ZL V, 3) niskim (N) i średniowysokim (SW), zawierającym strefę pożarową PM o gęstości obciążenia ogniowego powyżej 500 MJ/m 2 lub pomieszczenie zagrożone wybuchem, należy stosować klatki schodowe obudowane i zamykane drzwiami oraz wyposażone w urządzenia zapobiegające zadymieniu lub służące do usuwania dymu. UWAGA Długość drogi ewakuacyjnej od wyjścia z pomieszczenia na tę drogę do wyjścia do innej strefy pożarowej lub na zewnątrz budynku, zwanej dalej dojściem ewakuacyjnym, mierzy się wzdłuż osi drogi ewakuacyjnej. W przypadku zakończenia dojścia ewakuacyjnego przedsionkiem przeciwpożarowym, długość tę mierzy się do pierwszych drzwi tego przedsionka. 2. Za równorzędne wyjściu do innej strefy pożarowej, o którym mowa w ust. 1, uważa się wyjście do obudowanej klatki schodowej, zamykanej drzwiami o klasie odporności ogniowej co najmniej EI 30, wyposażonej w urządzenia zapobiegające zadymieniu lub służące do usuwania dymu, a w przypadku, o którym mowa w 246 ust. 5 zamykanej drzwiami dymoszczelnymi.

19 Zakres obligatoryjnego stosowania systemów służących do usuwania ciepła i dymu oraz ochrony przed zadymieniem(2) Obiekty wielokondygnacyjne (W, WW) 246 Ust 2 Klatki schodowe i przedsionki przeciwpożarowe, stanowiące drogę ewakuacyjną w budynku wysokim (W) dla stref pożarowych innych niż ZL IV i PM oraz w budynku wysokościowym (WW), powinny być wyposażone w urządzenia zapobiegające ich zadymieniu.

20 Zakres obligatoryjnego stosowania systemów służących do usuwania ciepła i dymu oraz ochrony przed zadymieniem(4) Obiekty wielokondygnacyjne (W,WW) Ust 5. W budynku wysokim (W) i wysokościowym (WW) dopuszcza się wykonywanie klatek schodowych, stanowiących drogę ewakuacyjną wyłącznie dla stref pożarowych ZL IV, bez przedsionków oddzielających je od poziomych dróg komunikacji ogólnej, jeżeli: -każde mieszkanie lub pomieszczenie jest oddzielone od poziomej drogi komunikacji ogólnej drzwiami o klasie odporności ogniowej co najmniej E l 30, -klatki schodowe są zamykane drzwiami dymoszczelnymi, -klatki schodowe są wyposażone w urządzenia zapobiegające zadymieniu lub w samoczynne urządzenia oddymiające uruchamiane za pomocą systemu wykrywania dymu. Powyższe rozwiązanie jest traktowane jako alternatywne bo: Zgodnie z 246 ust 2 we wszystkich budynkach wysokościowych klatki schodowe we wszystkich budynkach wysokościowych ( w tym ZL IV) powinny być wyposażone w urządzenia zapobiegające zadymieniu. W budynkach WW ZL IV musi być dźwig dla ekip ratowniczych, a dojście do niego zapewnione przez przedsionek ppoż.

21 Zakres obligatoryjnego stosowania systemów służących do usuwania ciepła i dymu oraz ochrony przed zadymieniem(5) Obiekty wielokondygnacyjne (W,WW) ust 1. W budynku wysokim (W) i wysokościowym (WW), w strefach pożarowych innych niż ZL IV, należy zastosować rozwiązania techniczno-budowlane zabezpieczające przed zadymieniem poziomych dróg ewakuacyjnych. UWAGA: zgodnie z przepisami przeciwpożarowymi pod pojęciem zabezpieczeniu przed zadymieniem dróg ewakuacyjnych - rozumie się przez to zabezpieczenie przed utrzymywaniem się na drogach ewakuacyjnych dymu w ilości, która ze względu na ograniczenie widoczności lub toksyczność uniemożliwiłaby bezpieczną ewakuację;

22 Zakres obligatoryjnego stosowania systemów służących do usuwania ciepła i dymu oraz ochrony przed zadymieniem(6) 247 ust. 2 W krytym ciągu pieszym (pasażu), do którego przylegają lokale handlowe i usługowe, oraz w przekrytym dziedzińcu wewnętrznym, należy zastosować rozwiązania technicznobudowlane zabezpieczające przed zadymieniem dróg ewakuacyjnych.

23 Zakres obligatoryjnego stosowania systemów służących do usuwania ciepła i dymu oraz ochrony przed zadymieniem(8) 247 ust. 2 - pasaże

24 Zakres obligatoryjnego stosowania systemów służących do usuwania ciepła i dymu oraz ochrony przed zadymieniem(8) 247 ust. 2 -pasaże

25 Zakres obligatoryjnego stosowania systemów służących do usuwania ciepła i dymu oraz ochrony przed zadymieniem(8) 247 ust. 2 -atria

26 Zakres obligatoryjnego stosowania systemów służących do usuwania ciepła i dymu oraz ochrony przed zadymieniem(8) 247 ust. 2 -atria

27 Zakres obligatoryjnego stosowania systemów służących do usuwania ciepła i dymu oraz ochrony przed zadymieniem(9) 277 ust. 4 W garażu zamkniętym o powierzchni całkowitej przekraczającej m2 należy stosować samoczynne urządzenia oddymiające.

28 Korzyści wynikające z fakultatywnego stosowania systemów służących do usuwania ciepła i dymu oraz ochrony przed zadymieniem, w przypadkach określonych w rozporządzeniu Ministra Infrastruktury z r. obniżenie klasy odporności pożarowej powiększenie dopuszczalnej wielkości stref pożarowych powiększenie dopuszczalnej długości przejść ewakuacyjnych w pomieszczeniu powiększenie dopuszczalnej długości dojść ewakuacyjnych

29 Korzyści wynikające z fakultatywnego stosowania systemów służących do usuwania ciepła i dymu oraz ochrony przed zadymieniem, w przypadkach określonych w rozporządzeniu Ministra Infrastruktury z r.(1) Obniżenie klasy odporności pożarowej Dopuszcza się przyjęcie klasy E odporności pożarowej dla jednokondygnacyjnego budynku PM o gęstości obciążenia ogniowego przekraczającej 500 MJ/m2, pod warunkiem zastosowania: 1) wszystkich elementów budynku nierozprzestrzeniających ognia, 2) samoczynnych urządzeń oddymiających w strefach pożarowych o powierzchni przekraczającej 1000 m2.

30 Korzyści wynikające z fakultatywnego stosowania systemów służących do usuwania ciepła i dymu oraz ochrony przed zadymieniem, w przypadkach określonych w rozporządzeniu Ministra Infrastruktury z r. Powiększenie dopuszczalnej wielkości stref pożarowych (1) (dotyczy stref pożarowych zaliczonych do ZL) 227 ust.4 Dopuszcza się powiększenie powierzchni stref pożarowych, o których mowa w ust. 1, z wyjątkiem stref pożarowych w budynkach wysokich (W) i wysokościowych (WW), pod warunkiem zastosowania: 1) stałych urządzeń gaśniczych tryskaczowych o 100%, 2) samoczynnych urządzeń oddymiających uruchamianych za pomocą systemu wykrywania dymu o 100%. Przy jednoczesnym stosowaniu urządzeń wymienionych w pkt. 1 i 2 dopuszcza się powiększenie powierzchni stref pożarowych o 200%.

31 Korzyści wynikające z fakultatywnego stosowania systemów służących do usuwania ciepła i dymu oraz ochrony przed zadymieniem, w przypadkach określonych w rozporządzeniu Ministra Infrastruktury z r. Powiększenie dopuszczalnej wielkości stref pożarowych (2) 229. (dotyczy stref pożarowych PM) Dopuszcza się powiększenie powierzchni stref pożarowych, o których mowa w 228, pod warunkiem zastosowania: 1) stałych urządzeń gaśniczych wodnych o 100%, 2) samoczynnych urządzeń oddymiających o 50%. Przy jednoczesnym stosowaniu urządzeń wymienionych w pkt 1 i 2 dopuszcza się powiększenie stref pożarowych o 150% ust 1. W budynku jednokondygnacyjnym lub na ostatniej kondygnacji budynku wielokondygnacyjnego wielkości stref pożarowych PM, z wyjątkiem garaży, można powiększyć o 100%, jeżeli budynek nie zawiera pomieszczenia zagrożonego wybuchem i jest wykonany z elementów nierozprzestrzeniających ognia oraz zastosowano samoczynne urządzenia oddymiające. ust. 2. W budynku jednokondygnacyjnym wielkości stref pożarowych PM, z wyjątkiem garażu, nie ogranicza się, pod warunkiem zastosowania stałych urządzeń gaśniczych wodnych i samoczynnych urządzeń oddymiających.

32 Korzyści wynikające z fakultatywnego stosowania systemów służących do usuwania ciepła i dymu oraz ochrony przed zadymieniem, w przypadkach określonych w rozporządzeniu Ministra Infrastruktury z r. Powiększenie dopuszczalnej długości przejść w pomieszczeniu (3) 237. Ust 1. W pomieszczeniach, od najdalszego miejsca, w którym może przebywać człowiek, do wyjścia ewakuacyjnego na drogę ewakuacyjną lub do innej strefy pożarowej albo na zewnątrz budynku, powinno być zapewnione przejście, zwane dalej przejściem ewakuacyjnym, o długości nieprzekraczającej: (..) Ust 6. Długości przejść, o których mowa w ust. 1 i 2, mogą być powiększone pod warunkiem zastosowania: 1) stałych samoczynnych urządzeń gaśniczych wodnych o 50%, 2) samoczynnych urządzeń oddymiających uruchamianych za pomocą systemu wykrywania dymu o 50%. Ust 7. Powiększenia, o których mowa w ust. 5 i 6 pkt 1 i 2, podlegają sumowaniu.

33 Korzyści wynikające z fakultatywnego stosowania systemów służących do usuwania ciepła i dymu oraz ochrony przed zadymieniem, w przypadkach określonych w rozporządzeniu Ministra Infrastruktury z r. Powiększenie dopuszczalnej długości dojść ewakuacyjnych (4) 256 Ust 1. Długość drogi ewakuacyjnej od wyjścia z pomieszczenia na tę drogę do wyjścia do innej strefy pożarowej lub na zewnątrz budynku, zwanej dalej dojściem ewakuacyjnym, mierzy się wzdłuż osi drogi ewakuacyjnej. W przypadku zakończenia dojścia ewakuacyjnego przedsionkiem przeciwpożarowym, długość tę mierzy się do pierwszych drzwi tego przedsionka. (.) Ust 3. Dopuszczalne długości dojść ewakuacyjnych w strefach pożarowych ( ) Ust 4. Długości dojść ewakuacyjnych, o których mowa w ust. 3, mogą być powiększone pod warunkiem ochrony: 1) strefy pożarowej stałymi urządzeniami gaśniczymi wodnymi o 50%, 2) drogi ewakuacyjnej samoczynnymi urządzeniami oddymiającymi uruchamianymi za pomocą systemu wykrywania dymu o 50%. Przy jednoczesnym stosowaniu tych urządzeń długość dojścia może być powiększona o 100%.

34 Wymagania dla instalacji oddymiającej

35 Wymagania dla instalacji wentylacji oddymiającej Został całkowicie zmieniony zapis 270 ust.1 ust.1 przepisów techniczno- budowlanych określający wymagania dla instalacji oddymiającej. Obowiązujący od 2002 r. wymóg : Instalacja wentylacji oddymiającej powinna spełniać następujące wymagania: ( ) zapewnić usuwanie dymu z intensywnością co najmniej 10 wymian na godzinę, chyba że obliczeniowo określono inną liczbę wymian zapobiegających zadymieniu zabezpieczonych pomieszczeń i dróg ewakuacyjnych w 2009 r. został zastąpiony wymogiem: Instalacja wentylacji oddymiającej powinna ( ) usuwać dym z intensywnością zapewniającą, że w czasie potrzebnym do ewakuacji ludzi na chronionych przejściach i drogach ewakuacyjnych, nie wystąpi zadymienie lub temperatura uniemożliwiające bezpieczną ewakuację.

36 Wymagania dla instalacji wentylacji oddymiającej 270 ust. ust 1 pkt. 2 Instalacja wentylacji oddymiającej powinna: ( ) mieć stały dopływ powietrza zewnętrznego uzupełniającego braki tego powietrza w wyniku jego wypływu wraz z dymem,

37 270 ust 2. Przewody wentylacji oddymiającej, obsługujące: 1) wyłącznie jedną strefą pożarową, powinny mieć co najmniej klasę odporności ogniowej, z uwagi na kryterium szczelność ogniową i dymoszczelność -E600 S, co najmniej taką, jak klasa odporności ogniowej stropu określona w 216, przy czym dopuszcza się stosowanie klasy E300 S, jeżeli wynikająca z obliczeń temperatura dymu powstającego w czasie pożaru nie przekracza 300ºC, 2) więcej niż jedną strefę pożarową, powinny mieć co najmniej klasę odporności ogniowej EIS, co najmniej taką, jak klasa odporności ogniowej stropu określona w 216, Przewody powinny spełnić wymagania : PN EN : 2008Klasyfikacja ogniowa wyrobów budowlanych i elementów budynków. Część 4: Klasyfikacja na podstawie wyników badań odporności ogniowej elementów systemów kontroli rozprzestrzeniania dymu

38 Wymagania dla przewodów wentylacji oddymiającej w garażach ust. 5 W przypadku zastosowania rozwiązania, o którym mowa w ust. 2 pkt. 1,(kiedy garaż jest chroniony instalacją tryskaczową ) klasa odporności ogniowej przewodów wentylacji oddymiającej powinna odpowiadać wymaganiom określonym w 270 ust. 2 jedynie z uwagi na kryterium szczelności ogniowej (E).

39 270 Ust 3 Klapy odcinające stosowane w przewodach wentylacji oddymiającej, obsługujące: 1) wyłącznie jedna strefę pożarową, powinny być uruchamiane automatycznie i mieć co najmniej klasę odporności ogniowej z uwagi na szczelność ogniową i dymoszczelność w temperaturze E600 S AA, co najmniej taką, jak klapa odporności ogniowej stropu określona w 216, przy czym dopuszcza się stosowanie klasy E300 S AA, jeżeli wynikająca z obliczeń temperatura dymu powstającego w czasie pożaru nie przekracza 300 ºC, 2) więcej niż jedną strefę pożarową, powinny być uruchamiane automatycznie i mieć co najmniej klasę odporności ogniowej E I S AA, co najmniej taką, jak klasa odporności ogniowej stropu, określona w 216, Klapy powinny spełnić wymagania : PN EN : 2008 Klasyfikacja ogniowa wyrobów budowlanych i elementów budynków. Część 4: Klasyfikacja na podstawie wyników badań odporności ogniowej elementów systemów kontroli rozprzestrzeniania dymu

40 270 ust 7 Wentylatory oddymiające powinny mieć klasę: 1) F60060, jeżeli przewidywana temperatura dymu przekracza C, 2) F w pozostałych przypadkach, przy czym dopuszcza się inne klasy, jeżeli z analizy obliczeniowej temperatury dymu oraz zapewnienia bezpieczeństwa ekip ratowniczych wynika taka możliwość Wentylatory powinny spełnić wymagania : PN EN : 2008 Klasyfikacja ogniowa wyrobów budowlanych i elementów budynków. Część 4: Klasyfikacja na podstawie wyników badań odporności ogniowej elementów systemów kontroli rozprzestrzeniania dymu

41 Klapy dymowe w grawitacyjnej wentylacji oddymiającej 270 ust.5 Klapy dymowe powinny mieć klasę: 1) B30030 dla klap otwieranych automatycznie, 2) B60030 dla klap otwieranych wyłącznie w sposób ręczny. Klapy dymowe powinny spełnić wymagania : PN EN : 2008 Klasyfikacja ogniowa wyrobów budowlanych i elementów budynków. Część 4: Klasyfikacja na podstawie wyników badań odporności ogniowej elementów systemów kontroli rozprzestrzeniania dymu

42 Standardy projektowe dla systemów usuwania dymu z obudowanych i zamkniętych drzwiami klatek schodowych: Wytyczne VdS 2221: (01). Urządzenia do oddymiania klatek schodowych. Projektowanie i instalowanie. PN-B Ochrona przeciwpożarowa budynków. Instalację grawitacyjne do odprowadzania dymu i ciepła. Zasady projektowania.

43 Standardy projektowe dla systemów usuwania dymu z jednokondygnacyjnych obiektów produkcyjno-magazynowych BS :2003 (dla obiektów chronionych instalacją tryskaczową) BS :2005 (dla obiektów nie chronionych instalacją tryskaczową). NFPA 204. Standard for Smoke and Heat Venting Edition.

44 Standardy projektowe dla systemów ochrony dróg ewakuacyjnych przed zadymieniem w pasażach handlowych i przekrytych dziedzińcach wewnętrznych. BS :2003 (dla obiektów chronionych instalacją tryskaczową) BS :2005 (dla obiektów nie chronionych instalacją tryskaczową). NFPA 92. Standard for Smoke Control Systems Edition.

45 Standardy projektowe dla systemów ochrony przed zadymieniem dróg ewakuacyjnych w budynkach wielokondygnacyjnych z wykorzystaniem różnicy ciśnień: PN-EN :2005. Systemy kontroli rozprzestrzeniania dymu i ciepła Część 6: Wymagania techniczne dotyczące systemów ciśnieniowych Zestawy urządzeń NFPA 92. Standard for Smoke Control Systems Edition. Instrukcja ITB Nr 378/2002. Projektowanie instalacji wentylacji pożarowej dróg ewakuacyjnych w budynkach wysokich i wysokościowych. Warszawa 2002r.

46 Standardy projektowe dla systemów oddymiania garaży BS :2006 Components for smoke and heat control systems- Part 7: Code of practice on functional recommendations and calculation methods for smoke and heat control systems for covered car parks The Building Regulations 2000 Fire safety- Approved Document B. The Building Regulations Ventilation Approved Document F-version 2006.

47 Przepisy i standardy projektowe oddymiania tuneli dla systemów Rozporządzenie Ministra Transportu i Gospodarki Morskiej z dnia 30 maja 2000 r. w sprawie warunków technicznych, jakim powinny odpowiadać drogowe obiekty inżynierskie i ich usytuowanie (Dz. U. Nr 63, poz. 735) NFPA 502. Standard for Road Tunnels, Bridges and Other Limited Access Highways Edition NFPA 130: Standard for Fixed Guideway Transit and Passenger Rail Systems.2010 Edition

48 Uzgodnienia projektów systemów oddymiania i odbiory techniczne 3 ust.1 rozporządzenia Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz. U. Nr 109, poz.719):. Urządzenia przeciwpożarowe w obiekcie powinny być wykonane zgodnie z projektem uzgodnionym pod względem ochrony przeciwpożarowej przez rzeczoznawcę do spraw zabezpieczeń przeciwpożarowych, a warunkiem dopuszczenia do ich użytkowania jest przeprowadzenie odpowiednich dla danego urządzenia prób i badań, potwierdzających prawidłowość ich działania.

49 Zapewnienie sprawności systemów oddymiania 3 ust.2 i 3 rozporządzenia Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz. U. Nr 109, poz. 719): ust2. Urządzenia przeciwpożarowe oraz gaśnice przenośne i przewoźne, zwane dalej gaśnicami, powinny być poddawane przeglądom technicznym i czynnościom konserwacyjnym, zgodnie z zasadami i w sposób określony w Polskich Normach dotyczących urządzeń przeciwpożarowych i gaśnic, w dokumentacji technicznoruchowej oraz w instrukcjach obsługi, opracowanych przez ich producentów. ust 3. Przeglądy techniczne i czynności konserwacyjne powinny być przeprowadzane w okresach ustalonych przez producenta, nie rzadziej jednak niż raz w roku.

50 Zapewnienie sprawności systemów oddymiania 6 ust.1 rozporządzenia Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz. U. Nr 109, poz. 719): Właściciele, zarządcy lub użytkownicy obiektów bądź ich części stanowiących odrębne strefy pożarowe, przeznaczonych do wykonywania funkcji użyteczności publicznej, zamieszkania zbiorowego, produkcyjnych, magazynowych oraz inwentarskich, zapewniają i wdrażają instrukcję bezpieczeństwa pożarowego zawierającą: 1) ( ) 2) Określenie wyposażenia w wymagane urządzenia przeciwpożarowe i gaśnice oraz sposoby poddawania ich przeglądom technicznym i czynnościom konserwacyjnym,

51 Dziękuje Państwu za uwagę Marian Skaźnik
