1 1 Katalog skrócony Spis treści. 1. Kanały podłogowe UK - str.3 2. Puszki podłogowe UDH - str.4 3. Zestawy puszek podłogowych i pokryw uchylnych - str.9 4. Pokrywy uchylne z aluminium okrągłe - str Puszki podłogowe kasetonowe - str Pokrywy kasetonowe UFKK lub HBKK - str Kasety HBKK poziomowane - str Puszki o zwiększonej obciąŝalności 500 i 1000 kg - str Puszki na 1 gniazdo typ S080 - str Kanały współpoziome ESS EFS EFK - str Kanały napodłogowe - str Puszki napodłogowe GBZ - str System kanałowy w podłogach podniesionych - str Osprzęt instalacyjny w puszkach i kanałach podłogowych - str Podłogowe punkty zasilania (PPZ) z aluminium typ VAN R12 - str Podłogowe punkty zasilania (PPZ) z poliamidu - str.59

2 2 1. Instalacje kanałowe w wylewkach betonowych. 1.1.Podstawowe informacje techniczne. Warstwa wylewki (jastrychu) na kanale winna mieć grubość min mm. Zaleca się stosowanie kanału o większej wysokości (szerokości), aby obniŝyć współczynnik wypełnienia kanału przez kable (przewody). Warunkiem jest jednak dostatecznie gruba warstwa jastrychu. Znamionowa długość kanałów UK, zalewanych w warstwie wylewki (jastrychu) wynosi 2 m. Do mocowania kanałów do podłoŝa słuŝą obejmy UKB (1 szt. na 1 mb. kanału). Model systemu podłogowego. Widać podstawowe komponenty systemu: kanał UK, obejmy UKB, wyjście kątowe UKK, puszkę podłogową UDH i pokrywę uchylną KD1.

3 Kanały podłogowe UK, zalewane w wylewce betonowej. Kanały z blachy stalowej ocynkowanej. Grubość blachy: dla wanny 1 mm, zaś dla pokrywy: 1,5 mm. W ofercie kanały o 3 szerokościach: 190, 240 i 340 mm i 3 wysokościach: 28, 38 i 48 mm. KaŜde wykonanie kanału w 2 wariantach: 2- lub 3- komorowe. Kanały podłogowe UK (przekroje). Obejma mocująca UKB Obejma UKS.. Wyjścia kątowe (łuki) UKK. (odwzorowania kanałów UK).

4 Zestawienie kanałów UK, zalewanych w wylewce. Oznaczenie kanału szerokość kanału (mm ) wysokość kanału ( mm ) ilość komór ilość przegród CięŜar ( kg/ m) Nr katalogowy UK , UK , UK , UK , UK , UK , UK , UK , UK , UK , UK , UK , UK , UK , UK , UK , UK , UK , Uwaga: do kaŝdego 1 mb. kanału UK konieczna 1 obejma mocująca UKB! 1.3. Puszki podłogowe UDH na łapach, z folią osłonową z boku. Mocowanie puszki do podłoŝa: za pomocą 4 łap umieszczonych w 4 naroŝach puszki. Folia osłonowa chroni puszkę przed zalaniem wnętrza puszki wylewką betonową. Folia umoŝliwia ponadto łatwe wprowadzenie kanału (lub rur) do wnętrza puszki podłogowej, jak równieŝ ułatwia płynne poziomowanie puszki UDH.

5 5 Z lewej: rzut z góry puszki podłogowej na łapach typ UDH Jest to aluminiowa rama (poziomowana) z otworem pod pokrywę uchylną. Z czterech boków folia osłonowa. Z prawej: przekrój puszki (fragment boku) widoczna folia osłonowa i kanał wprowadzony do puszki. Widok puszki podłogowej UDH.

6 Zestawienie puszek podłogowych standardowych. Nazwa produktu puszka podłogowa puszka podłogowa puszka podłogowa puszka podłogowa puszka podłogowa Typ - Model UDH Q UDH E2-510 UDH Q2-512 UDH E4-513 UDH Q3-514 Wymiary zewn. ramy (mm) Zalecane wycięcie w istniejącej wylewce (mm) Nr katalog. (dla podstawowego wykonania) Min. zagłębienie w wylewce Typ odpowiadającej pokrywy uchylnej 243 x x mm KD Q x x mm KD E x x mm KD Q2 562 KD Q2S x x mm KD E4S- 538 KD E3S x x mm KD Q3 593 KD Q4-594 Otwór w puszce podłogowej pod pokrywę (mm) 132 x x x x x Puszki podłogowe uniwersalne. Puszki podłogowe uniwersalne (w ofercie 2 typy: UDH2 502 i UDH3-503) słuŝą przede wszystkim do montaŝu w nich pokryw uchylnych okrągłych (R2 i R3). Ale równieŝ do montaŝu kaŝdej dowolnej pokrywy uchylnej. Najpierw jednak trzeba umieścić w nich ramy montaŝowe UDM (stalowe ramy dopasowujące), z otworem pod konkretna pokrywę. NaleŜy zatem pamiętać o doborze następujących par: - puszka podłogowa uniwersalna UDH2 502 i rama montaŝowa UDM2, - puszka podłogowa uniwersalna UDH3 503 i rama montaŝowa UDM3. Puszki podłogowe uniwersalne słuŝą ponadto do osadzenia w wylewkach betonowych róŝnych kaset z blachy nierdzewnej (UFKK lub HBKK).

7 7 Widok puszki podłogowej uniwersalnej. Zestawienie puszek uniwersalnych. puszka podłogowa uniwersalna puszka podłogowa uniwersalna UDH2 502 UDH x x mm 471 x x mm KD E2 522 KD Q2 562 KD Q2S -568 KD R2-560 wszystkie pokrywy, w tym okrągłe 291 x x Ramy montaŝowe UDM2 i UDM3. Ramy montaŝowe UDM. dopasowują otwór puszki podłogowej uniwersalnej (kwadrat) do wymiarów konkretnej pokrywy uchylnej (koło, prostokąt, kwadrat).

8 8 Ramy montaŝowe; z lewej: UDM2, z prawej: UDM3. a/ zestawienie ram montaŝowych UDM2 (do puszek UDH2). rama montaŝowa UDM2 UDM2BL UDM2E2 UDM2R2 UDM2Q2 290 x 290 blacha ocynk. gr.3mm ślepa KD E2 522 KD R2 560 KD Q2-562 KD Q2S-568 pełna 147 x 247 Ø x x 228 b/ zestawienie ram montaŝowych UDM3 (do puszek UDH3). rama montaŝowa UDM3 UDM3BL UDM3E2 UDM3E4 UDM3R2 UDM3Q2 UDM3R3 UDM3 Q3/ Q4 360 x 360 z blachy ocynk. 3 mm ślepa KD E2-522 KD E4S 538 KD E3S 539 KD R2 560 KD Q2 562 KD Q2S 568 KD R3 590 KD Q3 593 KD Q4 594 pełna 147 x x x 291 Ø x x 228 Ø x x 294

9 Pokrywy uchylne kwadratowe, prostokątne lub okrągłe. Pokrywy uchylne z ramką R5 do wykładzin miękkich (dywan lub pcv) lub z kantem K12 - do gresu, terakoty, deski barlineckiej, itp. Ramka R5 dociska przyciętą uprzednio wykładzinę (pokrywa montowana jest dopiero po ułoŝeniu wykładziny), zaś krawędź kantu K12 obrabiana jest gresem lub terakotą (doczołowo). Pokrywa z kantem K12 montowana jest przed klejeniem gresu, płytek, itp. Przekrój pokrywy uchylnej z ramką R5 (z lewej) i kantem K12 (z prawej). Standardowe kolory ramek (kantów) we wszystkich pokrywach uchylnych : szara RAL 7011, czarna RAL Inne kolory: na zamówienie (dla większych ilości!).

10 10 2. Zestawy puszek podłogowych i pokryw uchylnych standardowych. MontaŜ w wylewkach betonowych. Zestaw do wylewki musi zawierać następujące komponenty systemu podłogowego: 1. puszka podłogowa UDH, słuŝąca (jako rama nośna dla pokrywy uchylnej) do osadzenia w wylewce pokrywy uchylnej z zestawem gniazd instalacyjnych. KaŜda puszka UDH ma moŝliwość poziomowania, do zlicowania z powierzchnią wylewki. Poziomowanie realizowane jest poprzez kołki gwintowane M8, umieszczone w 4 naroŝach puszki. Boczne folie osłonowe zapewniają puszce UDH zamkniętą strukturę. 2. pokrywa uchylna KD1, z uchylną klapą zawiasową i wypustem na kabelki w klapie, spełnia istotną rolę w systemie podłogowym. Musi umoŝliwić montaŝ w niej zestawu gniazd i łatwy do nich dostęp. W zamontowane i podłączone gniazda zostaną bowiem wpięte wtyczki, a kable z pokrywy uchylnej wyprowadzone są na biurko (stół), 3. puszka montaŝowa gniazd GB. stanowi element mocujący gniazda instalacyjne (jedno, dwa, trzy lub cztery). Musi ponadto umoŝliwić doprowadzenie do gniazd kabli i przewodów oraz osłonić następnie podłączone gniazda od dołu (z boku), 4. ramka M45 (M50) montowana w puszkach GB2 i GB3. Niezbędna w puszkach o poziomym układzie gniazd. Większość ramek przystosowana pod standard M45; istnieje kilka ramek pod stary standard M50, 5. opcja: redukcja M50/45, wg potrzeb. 6. opcja: zaślepka (przewaŝnie 2 modułowa), aby zaślepić nieuŝywane miejsca w puszce GB 2.1. Zestaw na 2 gniazda standardu M45. Dodatkowo (oprócz 2 gniazd) - otwór pod pojedynczy moduł RJ 45. zdjęcie / szkic / produkt typ model puszki podłogowej / pokrywy uchylnej wymiary otworu w puszce podłog. (mm) wymiary zewnętrzne ramy (mm) Nr katalogowy min. zagłębienie pokrywy (mm) maksymalna ilość gniazd standardu 45 x 45 mm (szt.) podstaw owy kolor ramki (RAL)

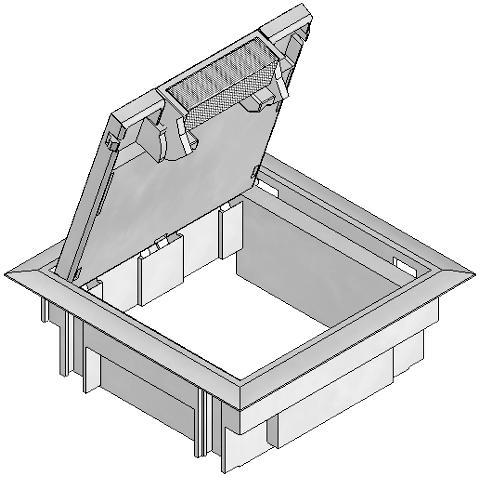

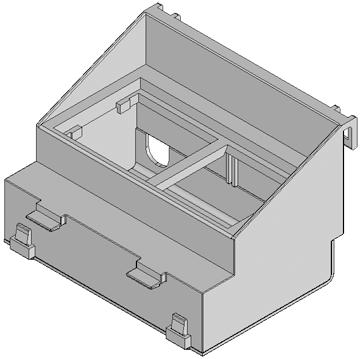

11 11 puszka podłogowa UDH Q x x pokrywa uchylna KD1 Q R x x ( + 1 x RJ 45) szary RAL 7011 puszka montaŝowa GB PM4 D puszka montaŝowa GB PM4 S Uwaga: do pokrywy uchylnej KD1 Q montowana jest wg potrzeb: albo jedna puszka montaŝowa GB PM4 D albo GB PM4 S. RóŜnica między nimi : puszka montaŝowa GB PM4 S jest zamknięta od spodu, zaś puszka GB PM4 D otwarta Zestaw na 4 gniazda standardu M45. puszka podłogowa UDH E x x pokrywa uchylna KD1 E2-522 R5 lub KD1 E2-522 K x 247 ramka R5 do wykładzin kant K12 do gresu szary - RAL 7011

12 12 puszka montaŝowa GBM Uwagi: 1. w pokrywie KD1 E2 522 naleŝy zamontować 2 puszki montaŝowe GBM, 2. otwory w puszce montaŝowej GBM są pod standard gniazd M50; zawsze zatem naleŝy zamawiać redukcje (przejściówki) M50/45, nr katalog.: Zestaw na 6 gniazd standardu M45. Pokrywa kwadratowa Q puszka podłogowa pokrywa uchylna UDH Q2 512 KD1 Q2-562 R5 lub KD1 Q2-562 K x x x 228 ramka R5 do wykładzin kant K12 do gresu szary - RAL 7011 pierścień pośredni obniŝający GB2 ZR mm - - puszki montaŝowe GB ramka M50 6 mod. GB2 M Uwaga: do kaŝdej ramki GB2 M6 naleŝy zawsze zamówić redukcje M50/45 (3 szt.).

13 13 Pokrywa okrągła R puszka podłogowa uniwersalna UDH x x rama montaŝowa pokrywa uchylna UDM2 - R2 KD1 R2 560 R5 lub KD1 R2 560 K x 290 Ø Ø szary RAL 7011 pierścień pośredni obniŝający GB2 ZR mm - - puszki montaŝowe GB ramka M50 GB2 M Uwaga: do ramki GB2 M6 naleŝy zawsze zamówić redukcje M50/45 (3 szt.) Zestawy na 8 gniazd standardu M45. Do dyspozycji mamy 2 pokrywy uchylne: Q2S 568 i Q Pokrywa Q2S. Oprócz 8 pełnych gniazd (45 x 45 mm), dodatkowo 2 pojedyńcze moduły pod RJ45.

14 14 puszka podłogowa pokrywa uchylna UDH Q2-512 KD1 Q2S -568 R5 lub KD1 Q2S K x x x szary - RAL 7011 GB4 M4/ puszka montaŝowa puszka montaŝowa GB4 M8/ Uwagi: 1. zamiast jednej puszki GB4 M8, moŝna zamontować 2 puszki GB4 M4/45. Zatem w pokrywie Q2S -568 : albo 2 x GB4 M8/45, albo 4 x GB4 M4/45, 2. dostępna jest równieŝ pokrywa Q2S z 2 wypustami na kable; oznaczona jako: Q2S 568d, nr katalogowy: Pokrywa Q Oprócz 8 gniazd (45 x 45 mm) 2 dodatkowe otwory pod RJ45. puszka podłogowa pokrywa uchylna UDH Q3-514 KD1 Q4-594 R5 lub KD1 Q4-594 K x x x szary RAL 7011

15 15 puszka montaŝowa GBM Uwagi: 1. do jednej pokrywy Q4 potrzebne są 4 puszki montaŝowe GBM, 2. otwory w puszce GBM są w standardzie M50; naleŝy zatem zamówić redukcje (ramki) M50/45 8 szt. na pokrywę. Nr katalog. redukcji: Zestaw na 10 gniazd standardu M45. Dodatkowo, oprócz 10 pełnych gniazd M45 (45 x 45 mm), 4 otwory pod pojed. moduły RJ45. puszka podłogowa pokrywa uchylna UDH E4 513 KD1E4S- 538 R5 lub KD1E4S K x x x ( + 4 pojed. moduły RJ45) szary RAL 7011 puszka montaŝowa GB4 M4/ puszka montaŝowa GB4 M6/ Zestawy na 12 gniazd standardu M45. Do dyspozycji mamy 3 pokrywy uchylne: E3S, Q3 i R Pokrywa E3S (w niemieckim katalogu oznaczenie E3). Kształt pokrywy: prostokąt.

16 16 puszka podłogowa UDH E x x pokrywa uchylna KD1 E3S -539 R5 lub KD1 E3S K x szary RAL701 1 puszki montaŝowe GB (w jednej puszce GB3) - ramka pod M45 GB3 M4/ Uwaga: do jednej pokrywy E3S 539 potrzeba zamówić: 3 puszki montaŝowe GB3 i 6 ramek GB3M4/ Pokrywa Q Kształt pokrywy: kwadrat. puszka podłogowa pokrywa uchylna UDH Q3-514 KDR1 Q3-593 R5 lub KDR1 Q3 593 K x x x szary RAL 7011

17 17 puszki montaŝowe GB ramka M45 GB3 M4/ Pokrywa R Kształt pokrywy: okrągły. puszka podłogowa uniwersalna UDH x x rama montaŝowa pokrywa uchylna UDM3 - R3 KDR1 R3-590 R5 lub KDR1 R3 590 K x 330 Ø Ø szary RAL 7011 puszki montaŝowe GB ramka M45 GB3 M4/ Uwaga: do kaŝdej pokrywy uchylnej Q3 lub R3 trzeba zamówić do kompletu : 3 puszki montaŝowe GB3 i 6 ramek GB3M4/45.

18 Zestawienie pokryw aluminiowych, ale tylko okrągłych. Do dyspozycji mamy 2 pokrywy uchylne okrągłe z aluminium, z ramką R5; wypełnienie klapy wykładziną (taką, jak na podłodze) lub wkładem z aluminium Pokrywy okrągłe KD R2 z aluminium. KD1 R2R5 A aluminium naturalne nr katalog KD1 R2R5 AP aluminium polerowane KD1 R2R5 A+E alu naturalne + wkład alu KD0 R2R5 A alu naturalne KD0 R2R5 AP alu polerowane KD0 R2R5 A+E alu naturalne + wkład alu KD2 R2R5 A alu naturalne KD2 R2R5 AP alu polerowane KD2 R2R5 A+E alu naturalne + wkład alu KD3 R2R5 A alu naturalne KD3 R2R5 AP alu polerowane KD3 R2R5 A+E alu naturalne + wkład alu Pokrywy okrągłe KD R3 z aluminium.

19 19 KD1 R3R5 A naturalne aluminium nr katalog KD1 R3R5 A aluminium polerowane KD1 R3R5 A+E alu naturalne + wkład KD1 R3R5 AP+E alu polerowane + wkład alu KD0 R3R5 A naturalne aluminium KD0 R3R5 AP aluminium polerowane KD0 R3R5 A+E alu naturalne + wkład KD0 R3R5 AP+E alu polerowane + wkład alu KD2 R3R5 A aluminium naturalne KD2 R3R5 AP aluminium polerowane KD2 R3R5 A+E alu naturalne + wkład KD2 R3R5 AP+E alu polerowane + wkład alu KD3 R3R5 A aluminium naturalne KD3 R3R5 AP aluminium polerowane KD3 R3R5 A+E alu naturalne + wkład KD3 R3R5 AP+E alu polerowane + wkład alu Puszki podłogowe kasetonowe. Do parkietu, kamienia naturalnego itp. Ramy pokryw kasetonowych metalowe (metalowe kasetony)! W zaleŝności od grubości wykładzin rozróŝniamy 2 grupy puszek kasetonowych: 1. dla wykładzin twardych o grubości 20 mm puszki kasetonowe UFKD oraz pokrywy kasetonowe UFKK z aluminium lub mosiądzu, 2. dla innych grubości twardych wykładzin (15 60 mm) puszki uniwersalne UDH2 lub UDH3 i montowane w nich pokrywy kasetonowe UFKK z blachy nierdzewnej Puszki podłogowe kasetonowe UFKD. Z aluminium lub mosiądzu. Podstawowe wykonania tych puszek (najczęściej pasują do wymiarów wykładzin twardych) to: UFKD Q2 (200 x 200 mm), UFKD Q3 (300 x 300 mm) oraz UFKD Q4 (400 x 400 mm).

20 20 Widok puszki kasetonowej UFKD 3.2. Zestawienie podstawowych wykonań puszek kasetonowych UFKD. UFKD Q2 310 x x UFKD Q3 410 x x UFKD Q x x UFKD Q4 510 x x UFKD Q5 610 x x UFKD Q6 710 x x Pokrywy kasetonowe UFKK (rama w ramie). Z aluminium lub mosiądzu. Pokrywy UFKK to wyjmowane ramy wewnętrzne puszki kasetonowej UFKD, przygotowane pod wypełnienie (kamień naturalny lub parkiet). Pokrywy kasetonowe oferowane w 2 wykonaniach: z aluminium lub mosiądzu. Wysokość ramy zewn. wynosi 22 mm, zaś ramy wewn.- 20 mm. Pokrywy mogą być ślepe (bez wypustu na kable i bez Ŝadnych gniazd) lub wyposaŝone (z wypustem na kabelki i wkładem odpowiedniej pokrywy uchylnej). Uwaga: do wyjmowania pokryw kasetonowych uŝywamy ssawek szklarskich!

21 Zestawienie pokryw kasetonowych UFKK. Z aluminium lub mosiądzu. Ramy (pokrywy kasetonowe) typ UFKK z aluminium. UFKKQ2 A x UFKKQ3 A x UFKKQ323A x UFKKQ4 A x UFKKQ5 A x UFKKQ6 A x Ramy (pokrywy kasetonowe) typ UFKK z mosiądzu. UFKK Q2 M x UFKK Q3 M x UFKKQ323M x UFKK Q4 M x UFKK Q5 M x UFKK Q6 M x Akcesoria puszek kasetonowych UFKD Wypusty na kable. Wypusty słuŝą do wyprowadzenia kabli z puszki. Dostępne są w 2 rodzajach : - grzebieniowe, w 2 wykonaniach : z aluminium lub mosiądzu. Oznaczenie wypustu: ZMA KL 22 K (aluminium) nr katalog.: , lub : ZMM KL 22 K (mosiądz) nr katalog.: , - uchylne tylko z aluminium. Oznaczenie wypustu : ZMA KL 22 S nr katalog. :

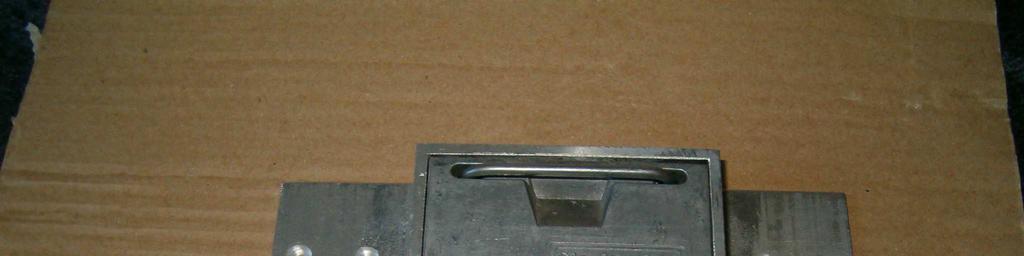

22 Wkłady pokryw uchylnych. Są to standardowe pokrywy uchylne bez klap, mocowane w puszce UFKD i wyposaŝone w puszki montaŝowe i ramki M45. RozróŜniamy: - do puszek UFKD Q2 (200 x 200 mm) - wkład pokrywy KD1 Q02, - do puszek UFKD Q3 (300 x 300 mm) - wkłady nast. pokryw uchylnych: - KD1 E2 522 R5 7011, - KD1 Q2 562 R5 7011, - KD1 Q2S 568 R do puszek UFKD Q4 (400 x 400 mm) - wkłady nast. pokryw uchylnych : - KD1 E4S 538 R5 7011, - KD1 E3S 539 R5 7011, - KD1 Q4 594 R5 7011, - KD1 Q3 593 R Pokrywy kasetonowe UFKK lub HBKK z blachy nierdzewnej. Są to konstrukcje rama w ramie lub kaseta w kasecie - z blachy nierdzewnej V2A. Przy czym rama wewnętrzna jest wyjmowana, zaś rama zewnętrzna mocowana do podłoŝa stałego lub do puszki podłogowej uniwersalnej. Uwaga: naleŝy pamiętać o róŝnicy w wysokości ram (o 2 grubości blachy)! Wysokość ramek (= grubości wykładzin) dowolna: od 10 mm do 60 mm. Stopniowanie wysokości ram: w zakresie :10 30 mm: co 5 mm, powyŝej 30 mm: co 10 mm.

23 23 W tej grupie produktów rozróŝniamy 2 podgrupy: - kasety UFKK, z zewnętrznym kołnierzem, mocującym kasetę w puszce podłogowej uniwersalnej UDH2 lub UDH3, Uwaga: do kaset UFKK zawsze potrzebna jest puszka podłogowa uniwersalna, - kasety HBKK, samonośne (bez kołnierzy z zewnątrz); mocowanie kasety (wklejanie) w twarde, nośne i grube podłoŝe (np. deski, płyta podłogi podniesionej, kamień naturalny). Uwaga: kasety HBKK nie wymagają stosowania puszek podłogowych UDH. Osobną grupę wśród kaset HBKK stanowią kasety poziomowane: HBKK Q226/Q292, osadzone na śrubach poziomujących i stopkach mocujących, analogicznie jak puszka podłogowa UDH. Uwaga: kasety HBKK mogą być wykonane równieŝ z blachy mosięŝnej. RóŜne wykonania pokryw kasetonowych UFKK z blachy nierdzewnej V2A (z lewej z tubusem, z prawej w wypustem na kable uchylnym LE). Widać zewnętrzny kołnierz z otworami mocującymi kasetę w puszce podłogowej uniwersalnej UDH3 (UDH2) Podstawowe wykonania kaset UFKK Kasety UFKK Q2 z blachy nierdzewnej V2A - do montaŝu w puszce podłogowej uniwersalnej UDH Wymiary ramy zewnętrznej: 230 x 230 mm.

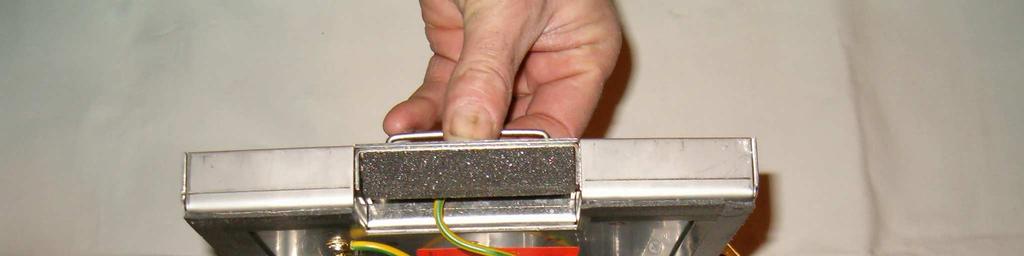

24 24 Podajemy podstawowe wykonania kaset UFKK Q2, z wypustem na kable uchylnym z blachy nierdzewnej LE oraz z wkładem pokrywy uchylnej Q2 562 (max. 6 gniazd standardu M45), oznaczonym jako G2. Uwaga: oprócz tego mamy wykonania kaset UFKK Q2 ślepych (rewizje) oraz z wypustem w formie aluminiowego walca tzw. tubusa. Kaseta/puszka Oznaczenie Numer katalogowy Wysokość ramki zewn. (mm) Wypust puszka podłogowa kaseta w kasecie UDH UFKK Q2 LE E10 G2 UFKK Q2 LE E15 G2 UFKK Q2 LE E20 G2 UFKK Q2 LE E25 G2 UFKK Q2 LE E30 G2 UFKK Q2 LE E40 G uchylny z blachy nierdzewnej 2 x puszka montaŝowa 2 x ramka M50 GB GB2 M Kasety UFKK Q3 z blachy nierdzewnej V2A do montaŝu w puszce podłogowej uniwersalnej UDH Wymiary ramy zewnętrznej: 300 x 300 mm. Z wypustem z blachy nierdzewnej LE oraz wkładem pokrywy Q3 593 (max. 12 gniazd standardu M45). Oznaczenie wkładu: G3. UDH puszka podłogowa

25 25 kaseta w kasecie UFKK Q3 LE E10 G3 UFKK Q3 LE E15 G3 UFKK Q3 LE E20 G3 UFKK Q3 LE E25 G3 UFKK Q3 LE E30 G3 UFKK Q3 LE E40 G uchylny z blachy nierdzewnej 3 x puszka montaŝowa GB x ramka M45 GB3 M4/ Uwaga: dostępne są kasety UFKK Q3 ślepe (rewizje) i z wypustem w formie tubusa Kasety HBKK poziomowane. Kwadratowe lub okrągłe. Podstawowe wykonania: HBKK Q226 i HBKK Q292. Wymiary ramy zewn. dla kasety HBKK Q226 to 226 x 226 mm, zaś dla kasety HBKK Q292: 292 x 292 mm. Ramy kaset HBKK Q226/Q292: z blachy nierdzewnej lub mosiądzu. ObciąŜalność kaset HBKK: 1500 N. Do dyspozycji mamy 3 wykonania tych kaset: - z wypustem uchylnym, - z wypustem w formie tubusa oraz - ślepe (rewizje) bez Ŝadnego wypustu. Poziomowanie kaset za pomocą 4 kołków gwintowanych M8 (tak, jak poziomowanie puszek podłogowych UDH).

26 Kasety poziomowane HBKK Q226. Wymiary ramy zewn. tej kasety: 226 x 226 mm. Wycięcie w podłodze podniesionej: 228 x 228 mm. MontaŜ w typowych podłogach podniesionych, podłogach z desek na legarach itp., jak równieŝ w wylewkach betonowych (potrzebna jest wtedy jednak puszka podłogowa uniwersalna UDH2 502 i rama montaŝowa UDM2 Q2). Min. zagłębienie tej kasety wynosi ok. 105 mm. W kasecie zamontowany wkład pokrywy Q2 562 (oznaczony jako G2) na max. 6 gniazd M45. Standardowa wysokość ramy zewn. wynosi 29 (30) mm. Podstawowe wykonania kaset HBKK Q226. Wys. ramki Rodzaj kasety Typ/oznaczenie Nr zewn./ katalogowy wewn.(mm) ślepa (rewizja) HBKK Q226 BL E Q /23 - z wypustem uchylnym V2A z wypustem w formie tubusa alu Rodzaj wkładu - pokrywy HBKK Q226 LE E30 G2 226 Q /23 Q2-562 HBKK Q226 TUM E30 G2 226 Q /23 Q2-562 Uwaga: do kaset HBKK Q226 naleŝy zawsze zamówić odpowiedni zestaw śrub poziomujących ZE - NSK.

27 Kasety poziomowane HBKK Q292. Wszystkie parametry techn. - jak dla kaset HBKK Q226. Wymiary ramy zewnętrznej kasety HBKK Q292: 292 x 292 mm. Wycięcie w płycie podłogi podniesionej (deskach itp.): 294 x 294 mm. Przy zastosowaniu kaset w wylewce potrzebna jest puszka podłogowa UDH3 503 oraz rama montaŝowa UDM3 Q3. Min. zagłębienie kasety HBKK Q292 wynosi ok. 105 mm. Jako wkład słuŝy pokrywa Q3 593 (oznaczenie: GR3) na max. 12 gniazd M45. TakŜe do tych kaset trzeba zamówić zespoły poziomujące ZE NSK.. Podstawowe wykonania kaset HBKK Q292. ślepa (rewizja) HBKK Q292 BL E Q /23 - z wypustem uchylnym HBKK Q292 LE E30 GR3 292 Q /23 Q3-593 V2A z tubusem alu HBKK Q292 TUM GR3 292 Q /23 Q Kasety poziomowane okrągłe: HBKK R240 i HBKK R305. Dostępne w 2 odmianach: mniejsza o średnicy 240 mm i większa o średnicy 305 mm. Widok kasety poziomowanej HBKK Q305. Widoczne wypełnienie ramy wewn. blachą nierdzewną V2A (opcja). Uwaga: podstawowe dane techniczne - jak dla kaset kwadratowych HBKK Q226/HBKK Q292.

28 Kasety HBKK R240. Średnica ramy zewnętrznej: 240 mm. Otwór pod kasetę w podłodze podniesionej: Ø 242. Przy zastosowaniu tych kaset w wylewce potrzebna jest dodatkowo: puszka podłogowa uniwersalna UDH2 502 oraz rama montaŝowa UDM2 R2. Standardowo: wkład pokrywy Q2 562 (oznaczony jako GA2) na max. 6 gniazd M45. Uwaga: do kaŝdej kasety naleŝy zamówić odpowiedni zespół poziomujący ZE NSK. Podstawowe wykonania kaset poziomowanych HBKK R240. ślepa (rewizja) HBKK R240 BL E R /23 - z wypustem uchylnym HBKK R240 LE E30 GA2 240 R /23 Q2-562 V2A z wypustem w formie tubusa alu HBKK R240 TUM E30 GA2 240 R /23 Q Kasety HBKK R305. Średnica ramy zewnętrznej = 305 mm; wycięcie w płycie podłogi technicznej pod kasetę = 306 mm. Przy zastosowaniu kasety w wylewce potrzebna dodatkowo puszka podłogowa uniwersalna UDH3 503 i rama montaŝowa UDM3 R3. Minimalne zagłębienie kasety w wylewce: 105 mm. Do kasety HBKK R305 zamontowany standardowo wkład pokrywy R3 590 (na max. 12 gniazd M45) oznaczony jako GA3. Do kaŝdej kasety naleŝy zamówić odpowiedni zespół poziomujący ZE NSK. ślepa (rewizja) HBKK R305 BL E R /23 - z wypustem uchylnym HBKK R305 LE E30 GA3 305 R /23 R3-590 V2A z wypustem w formie tubusa HBKK R305 TUM E30 GA3 305 R /23 R3-590 Uwaga: wszystkie wersje kaset poziomowanych HBKK dostępne takŝe z blachy mosięŝnej.

29 Tubus aluminiowy, jako specjalny wypust na kable. z aluminium ZEA TUL wys. 55 mm Ø Zespół poziomujący do kaset poziomowanych typ HBKK. Zespół ZE NSK złoŝony jest ze stopki mocującej do podłoŝa oraz śruby poziomującej. Do jednej kasety HBKK potrzebne są: 4 śruby + 4 stopki. ZE NSK 075 ZE NSK 120 ZE NSK 165 zakres poziom mm mm mm K K K 165 śruby M Klucz do otwierania dekielka tubusa. klucz płaski WSS 65/

30 30 5. Puszki podłogowe specjalne o obciąŝeniu: 500 lub 1000 kg Puszka o obciąŝeniu 500 kg. Puszka powstała z puszki uniwersalnej UDH3 503, wzmocnionej ramą stabilizacyjną z kątownika stalowego. Puszki o zwiększonym obciąŝeniu moŝliwe są tylko w wersji z pokrywą kasetonową z blachy nierdzewnej (UFKK) w 2 wykonaniach: - puszka ślepa (rewizja UFKK BL), - puszka wyposaŝona w gniazda (UFKK Q3 ). W wypadku puszki wyposaŝonej w gniazda, moŝliwy wypust na kable tylko w formie aluminiowego walca, tzw. tubusa (h = 55 mm). Tubus wystaje ponad powierzchnię podłogi; moŝna go jednak łatwo zdjąć (wykręcić), jeśli nie jest uŝywany i otwór zaślepić dekielkiem, wykręconym z tubusa! Uwaga: wypust uchylny pod duŝym obciąŝeniem ulega zdeformowaniu! Widok wypustu w formie tubusa. Zestawienie komponentów składających się na puszkę o obciąŝeniu 500 kg. Podstawa puszki składa się z 2 komponentów: opis produktu typ - model wymiary min. zagłębienie wysokość Nr katalog. (mm) (mm) (mm) puszka podłogowa UDH x uniwersalna rama stabilizująca RLSK Q x

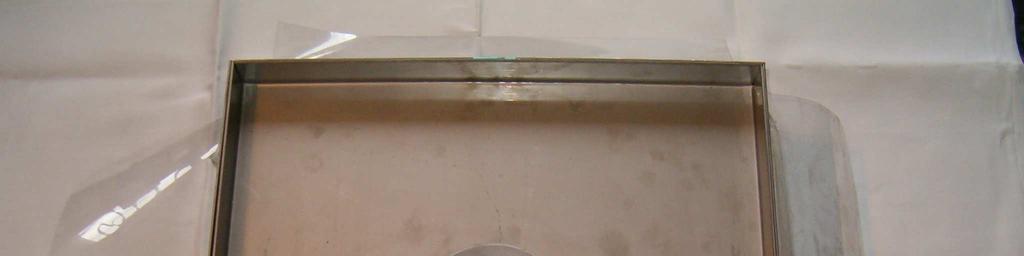

31 31 1. wkład (kaseta) dla rewizji: rama kasetonowa ślepa z blachy nierdzewnej UFKK Q360 E30 BL 360 x 360 rama o wys. 30 mm wkład (kaseta) dla puszki wyposaŝonej w gniazda: rama kasetonowa j. w., ale z zespołem montaŝowym tubusa tubus aluminiowy UFKK Q360 TUM E x 360 rama j.w., lecz w środku ramy zespół pod tubus ZEA TUL 55 Ø Puszka o obciąŝeniu 1000 (2000) kg. Puszka o obciąŝeniu 1 tony jest to specjalna konstrukcja mocna. Puszka 1000 kg stanowi w pełni odrębne rozwiązanie (a nie powstałe na bazie puszki uniwersalnej UDH3 503). Puszka kalkulowana i zamawiana jest jako całość (bez rozróŝniania poszczególnych komponentów). Do puszki konieczna rama (kaseta) z blachy nierdzewnej typ HBKK oraz tubus z aluminium.

32 32 Przykładowe zestawienia puszek o obciąŝeniu 1000 kg. A. Właściwa puszka podłogowa. rama nośna kompletna rodzaj puszki podłogowej mocnej (1000 kg) RLSK Q405 So 405 x brak B. Kaseton ze stali nierdzewnej do gniazd instalacyjnych. WyposaŜenie - wkład pokrywy Q kaseta ze stali nierdzewnej, wzmocniona blachą stal. o grub mm, + zespół montaŝowy tubusa. HBKK Q 405 G3 So 405 x rama zewn. kasetonu o wys.45 mm, rama wewn. o wys. 29 mm brak tubus aluminiowy ZEA TUL Ø C. Zestawienie dla rewizji o obciąŝ kg. rama nośna - puszka podłogowa. RLSK Q405 - So 405 x brak kaseta ze stali nierdzewnej j. w., ale ślepa HBKK Q405 BLS 405 x 405 j. w. j. w. brak

33 33 6. Puszki metalowe na 1 gniazdo instalacyjne typ S080. Dostępne w wersji kwadratowej lub okrągłej. Z aluminium lub mosiądzu. Dekielek odkręcany kluczem (klucz trzeba zamówić ekstra). Min. zagłębienie puszek S080: 90 mm. Widok puszek S Puszki S080 okrągłe. typ model wymiary (mm) materiał cięŝar (kg) Nr katalogowy S080 R1 AK Ø 125 aluminium 1, S080 R1 MK Ø 125 mosiądz 2, Puszki S080 kwadratowe. S080 Q1 AK 125 x 125 aluminium 1, S080 Q1 MK 125 x 125 mosiądz 2, Pierścień nośny gniazda standardu M45 (2 mod.). S080 TM M50 pcv 0, Klucz do otwierania dekielka. WSS 65/70 - stal

34 34 7. Kanały współpoziome ESS - model 301. Do miękkich wykładzin (dywan, pcv, linoleum). Kanały otwierane na całej długości (pokrywy z blachy o grubości 3 mm), montowane standardowo (i zdejmowane) co 80 cm, wzmacniane trawersami (poprzeczkami). Na pokrywie kanału ESS naklejana wykładzina dywanowa, pcv, linoleum itp. Wylewka betonowa z obydwu boków kanału. Minimalne zagłębienie kanałów ESS 30 mm. Standardowa długość 1 odcinka kanału ESS: 2,4 m. Widok kanału współpoziomego ESS model Zestawienie podstawowych wykonań kanałów ESS. Model Szerokość nominalna N (mm) wymiary: AB/ LI/ LE (mm) Długość jednostkowa (m.) Nr katalogowy ESS 150 K / 110 / 75 2, K0 045 ESS 150 K K0 065 ESS 150 K K0 105 ESS 150 K K0 145 ESS 200 K / 160 / K0 045 ESS 200 K K0 065 ESS 200 K K0 105 ESS 200 K K0 145 ESS 250 K / 210 / K0 045 ESS 250 K K0 065 ESS 250 K K0 105

35 35 ESS 250 K K0 145 ESS 300 K / 260 / K0 045 ESS 300 K K0 065 ESS 300 K K0 105 ESS 300 K K0 145 ESS 350 K / 310 / K0 045 ESS 350 K K0 065 ESS 350 K K0 105 ESS 350 K K0 145 ESS 400 K / 360 / K0 045 ESS 400 K K0 065 ESS 400 K K0 105 ESS 400 K K0 145 ESS 500 K / 460 / K0 045 ESS 500 K K0 065 ESS 500 K K0 105 ESS 500 K K0 145 ESS 600 K / 560 / K0 045 ESS 600 K K0 065 ESS 600 K K0 105 ESS 600 K K0 145 Objaśnienie skrótów z tabeli j.w. : AB max. szerokość góry kanału (góra kanału = pokrywa + profile boczne), LI szerokość wewnętrzna kanału (w świetle), między foliami bocznymi, LE szerokość wewnętrzna kanału, między bocznymi profilami, pod pokrywą. K045 zakres poziomowania kanału : mm, K065 - : mm, K105 - : mm, K145 - : mm. Fragment kanału współpoziomego ESS. Widoczna śruba M8 ze stopką, wzmacniająca trawersę.

36 Końcówki kanałów ESS. Widok końcówki kanału współpoziomego ESS. Końcówka chroni (patrz wyŝej: zamontowana folia) kanał ESS przed wnikaniem do środka wylewki betonowej na końcu kanału lub na jego odejściu. Zestawienie końcówek kanałów współpoziomych ESS. Oznaczenie Szerokość nominalna CięŜar (kg) Numer katalogowy końcówki (mm) ESS V , KV 045 ESS V , KV 065 ESS V , KV 045 ESS V , KV 065 ESS V , KV 045 ESS V , KV 065 ESS V , KV 045 ESS V , KV 065 ESS V , KV 045 ESS V , KV 065 ESS V , KV 105 ESS V , KV 145 ESS V , KV 045 ESS V , KV 065 ESS V , KV 105 ESS V , KV 145 ESS V , KV 045 ESS V , KV 065 ESS V , KV 105 ESS V , KV 145 ESS V , KV 045 ESS V , KV 065 ESS V , KV 105 ESS V , KV 145

37 37 Uwaga: wszystkie końcówki dostępne w dowolnych zakresach poziomowania kanału Inne akcesoria kanałów współpoziomych ESS Zespół łączników do skrzyŝowań i rozgałęzień ZES VS090. Zespół ten słuŝy do b. prostego i taniego wykonania na budowie dowolnego skrzyŝowania lub odgałęzienia od trasy głównej kanału ESS. Składa się z 2 łączników prostych i 2 kątowych Przegrody kanału ESS. 2 komponenty zespołu ZES VS090. a. z tworzywa sztucznego. Jest to płaskownik z tworzywa sztucznego (pcv), mocowana do podłoŝa, co 50 mm, za pomocą stopek z tworzywa. Znamionowa długość przegrody: 2 mb. Oznaczenie przegrody Znamionowa wysokość CięŜar (kg) Numer katalogowy (mm) ZEP TW , ZEP TW , ZEP TW , ZEP TW ,

38 38 ZEP TW , ZEP TW , b. z blachy stalowej ocynkowanej - w formie litery L ; przegroda mocowana bezpośrednio kołkami rozporowymi do podłoŝa. Dostarczana w odcinkach: 2,4 mb. ZES TW , ZES TW , ZES TW , ZES TW , ZES TW , ZES TW , ZES TW , Uziemienie kanału i pokryw. Oznaczenie - typ zastosowanie cięŝar ( kg ) Nr katalogowy ZE - SAKA kanał 0, ZE - SADB pokrywa 0, Puszki podłogowe przykanałowe ESS AO. Puszki montowane jednym bokiem bezpośrednio na kanale ESS. Uwaga: przy zamówieniu puszki konieczny zespół poziomujący puszkę (trzeba go zamówić ekstra).

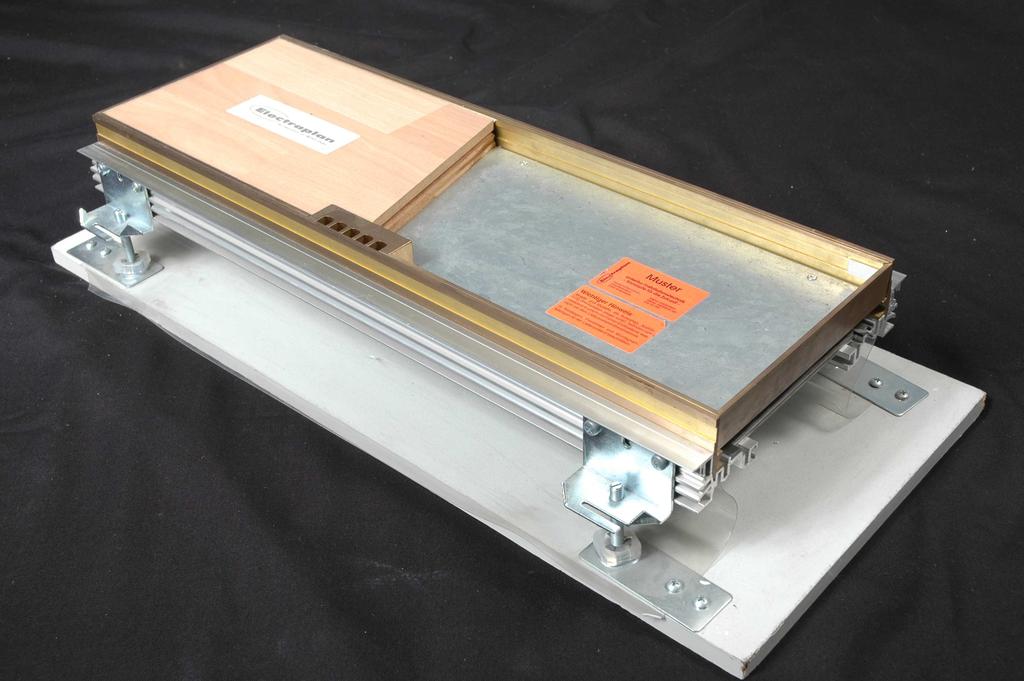

39 39 Widok puszki przykanałowej ESS AO. Montowana bezpośrednio do kanału ESS Zestawienie puszek przykanałowych ESS AO. Oznaczenie puszki przykanałowej Rodzaj potrzebnej pokrywy uchylnej Wymiary otworu w puszce (mm) CięŜar (kg) Nr katalogowy ESS AB puszka rewizyjna - 5, ESS AO GBZ puszki GBZ Ø 50 5, ESS AO E2 KD1 E x 247 4, ESS AO E4 KD1 E4S 538 KD1 E3S x 291 4, ESS AO R2 KD1 R2-560 Ø 242 4, ESS AO Q2 KD1 Q2 562 KD1 Q2S x 228 4, ESS AO R3 KD1 R3-590 Ø 306 4, ESS AO Q3 KD1 Q3 593 KD1 Q x 294 4, Zespoły poziomujące do puszek trzykanałowych ESS AO. Oznaczenie zespołu Zakres poziomo - - wania (mm) CięŜar (kg) Nr katalogowy ZE NSA , K 045 ZE NSA , K 065

40 40 ZE NSA , K 105 ZE NSA , K Otwory (wycięcia) w pokrywie kanału ESS pod standardowe pokrywy uchylne KD1... Oznaczenie otworów : MES. Uwaga: w kanale o szer. 250 mm - wycięcie tylko pod jedną pokrywę uchylną typ: E Inne pokrywy montowane w szerszych kanałach (od 350 mm wzwyŝ). MES E2 MES E4S MES Q2 MES Q3 MES R2 MES R3

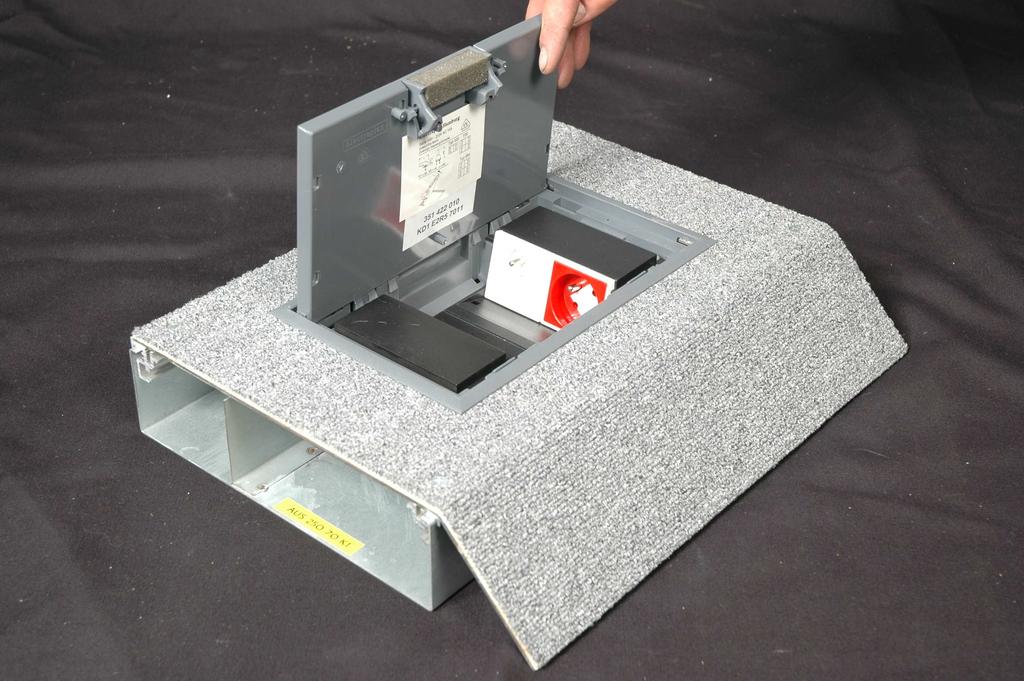

41 41 8. Kanał współpoziomy EFS model 302. Kanał ten nadaje się do pomieszczeń o podłogach czyszczonych - na mokro. W profilach bocznych aluminiowych kanału EFS zamontowane są bowiem uszczelki gumowe. Pokrywa kanału dociska te uszczelki i zapewnia przez to szczelność kanału. Poza tym kanały EFS, jak teŝ ich komponenty, nie róŝnią się praktycznie w niczym od standardowych kanałów ESS. 8.1 Oznaczenia dla kanału EFS. Wszystkie oznaczenia przeniesione są z kanału ESS. Zamiast oznaczenia ESS naleŝy wstawić EFS. Poza tym nie ma róŝnic w wymiarach, poziomowaniu, akcesoriach itp. 9. Kanały kasetonowe EFK model 330. Kanały z serii współpoziomych, podobne do standardowych kanałów ESS. RóŜnica polega na tym, Ŝe zamiast pokryw z grubej blachy stalowej (jak dla kanału ESS czy EFS), stosuje się tutaj ramy metalowe (z aluminium lub mosiądzu) tzw. kasetony; wypełniane parkietem lub kamieniem naturalnym o grubości 20 mm. Widok odcinka kanału kasetonowego z mosiądzu.

42 42 Kanał kasetonowy EFK - dostarczany w odcinkach 2,4 mb. Wszystkie komponenty (śruby poziomujące, uchwyty mocujące, kotwy stabilizujące itp.) są identyczne, jak dla kanału ESS. JednakŜe trzeba je ekstra zamawiać (kanały ESS dostarczane kompletne). RównieŜ pokrywy kanału EFK (metalowe ramy) trzeba oddzielnie zamawiać Zestawienie standardowych kanałów kasetonowych. Szerokość nominalna N (mm) Wymiary: szer. x dł. (mm) Oznaczenie typ CięŜar (kg) Nr katalogowy EFK x , EFK x , EFK x , EFK x , Pokrywy (ramy) kanałów kasetonowych. Oznaczenie pokryw kasetonowych : EFKK. Ramy metalowe, dostarczane w standardowej długości: 600 mm (na 1 odcinek kanału EFK 4 ramy EFKK). Materiał ram: aluminium lub mosiądz. Ramy przewaŝnie ślepe, bez wypustu na kable. Wysokość ram EFKK: 22 mm (dla kamienia lub parkietu o grubości = 20 mm) Zestawienie pokryw EFKK. A. Pokrywy aluminiowe. Oznaczenie - typ Wymiary: szer. x dł. (mm) CięŜar (kg) Nr katalogowy EFKK E2.6 A x 600 4, EFKK E3.6 A x 600 5, EFKK E4.6 A x 600 7, EFKK Q6 A x 600 9,

43 43 B. Pokrywy mosięŝne. EFKK - E2.6 M x 600 7, EFKK E3.6 M x 600 9, EFKK E4.6 M x , EFKK Q6 M x , Końcówka kanału kasetonowego. Długość końcówki : 625 mm. Oznaczenie Szer. kanału Wymiary szer. x dł. Nr katalogowy końcówki EFK ( mm) (mm ) EFK E x EFK E x EFK E x EFK E x Akcesoria kanału kasetonowego EFK identyczne, jak dla kanału ESS. 10. Kanały napodłogowe. Widok odcinków kanału napodłogowego kompletnego; z lewej: z wbudowaną pokrywą uchylną KD1 E2 522 R5 7011, z prawej z zamontowaną puszką napodłogową GBZ 04.

44 44 Kanały napodłogowe pokrywane są wykładziną dywanową. Kolor wykładziny dowolny. Kanały napodłogowe stosowane są przede wszystkim w starych, remontowanych budynkach, w których nie ma moŝliwości wejścia w warstwę wylewki i zastosowania albo kanałów UK (zalanych w wylewce) albo kanałów współpoziomych ESS. Kanały napodłogowe złoŝone są zawsze z 2 elementów konstrukcyjnych: 1. blaszanej wanny o oznaczeniu AUS, o dł. standardowej 2,4 mb., mocowanej bezpośrednio do podłoŝa (kołkami rozporowymi), 2. pokrywy z grubej blachy (3 mm) o oznaczeniu ABS, o dł. standardowej 800 mm, montowanej (przykręcanej) na wannie. Kanały napodłogowe dostępne są w 2 wykonaniach (jeśli chodzi o ich wysokość) : 40 mm i 70 mm. Przekrój kanału napodłogowego ze skosem jednostronnym. Przekrój kanału napodłogowego skos jednostronny, z przedłuŝeniem (o 10 cm) pokrywy od strony ściany Wanny kanałów napodłogowych. Wanny z blachy stalowej ocynkowanej o grubości 1 mm. Oznaczenie: AUS. Długość standardowa: 2,4 mb. Dostarczane w 2 wykonaniach: - pod pokrywy o jednostronnym skosie, - pod pokrywy o dwustronnym skosie.

45 45 Widok wanny AUS pod pokrywę o jednostronnym skosie Wanna pod jednostronny skos pokrywy. Oznaczenie - typ wanny Szerokość nominalna kanału N (mm) Wymiary: szer. x wys. (mm) CięŜar (kg) Nr katalogowy AUS K x 40 2, AUS K x 40 2, AUS K x 40 3, AUS K x 40 3, AUS K x 70 2, AUS K x 70 3, AUS K x 70 3, AUS K x 70 4, AUS K x 70 4, AUS K x 70 4, Wanna pod pokrywy z obustronnym skosem. AUS K x 40 2, AUS K x 40 2, AUS K x 40 3, AUS K x 40 3, AUS K x 70 3, AUS K x 70 3, AUS K x 70 3, AUS K x 70 4, AUS K x 70 4, AUS K x 70 5,

46 Pokrywy kanału napodłogowego ABS. Pokrywy z blachy stalowej ocynkowanej o grub. 3 mm. Wykonywane standardowo jako ślepe (bez otworów). Standardowa długość: 800 mm. MoŜliwe są nast. rodzaje pokryw: a/ z jednostronnym skosem 45, b/ z jednostronnym skosem, ale z przedłuŝeniem poza wannę od strony ściany, c/ z dwustronnym skosem Pokrywy kanału z jednostronnym skosem 45. ABS K x 40 3, ABS K x 40 4, ABS K x 40 5, ABS K x 40 6, ABS K x 70 4, ABS K x 70 5, ABS K x 70 6, ABS K x 70 7, ABS K x 70 8, ABS K x 70 9, Pokrywy kanału z jednostronnym skosem i przedłuŝeniem od strony ściany. PrzedłuŜenie poza wannę kanału o szer. 100 mm. ABS K4U x 40 4, ABS K4U x 40 5, ABS K4U x 40 6, ABS K4U x 40 7, ABS K4U x 70 4, ABS K4U x 70 5, ABS K4U x 70 6, ABS K4U x 70 7, ABS K4U x 70 8, ABS K4U x 70 9,

47 Pokrywy kanału z dwoma skosami 45. Symetryczne (z dwóch stron wanny) skosy 45. ABS K x 40 4, ABS K x 40 5, ABS K x 40 6, ABS K x 40 7, ABS K x 70 5, ABS K x 70 6, ABS K x 70 6, ABS K x 70 7, ABS K x 70 8, ABS K x 70 9, Przegrody kanałów napodłogowych. Dwa wykonania przegród: z PCV lub z blachy stalowej. A. przegroda z PCV, o dł. standardowej = 2 mb. Oznaczenie przegrody Wys. przegrody (mm) Wys. odpowiadającego kanału (mm) CięŜar (kg) Numer katalogowy ZEP TW , ZEP TW , B. przegroda z blachy stalowej ; grubość blachy 1 mm. Przegroda w formie kątownika (litery L). Długość przegrody: 2,4 mb. ZMS TW , ZMS TW , Końcówki kanałów napodłogowych. Końcówki odpowiadają określonym typom pokryw kanału (z jednym skosem lub z dwoma skosami). Oznaczenie końcówek: do oznaczenia danej pokrywy ABS naleŝy dodać literę E, np.. ABS E , itd Wycięcia w pokrywach kanałów napodłogowych Oznaczenie wycięć (otworów pod pokrywy uchylne): MAS. MoŜliwe tylko w kanałach o wys. 70 mm.

48 48 Uwaga: dla kanałów o wys. 40 mm tylko puszki napodłogowe GBZ. Widok kanału napodłogowego z zamontowaną na kanale puszką napodłogową GBZ (z lewej) oraz wpuszczoną w kanał pokrywą uchylną KD1 (z prawej) Zestawienie wycięć MAS. a. dla pokrywy uchylnej KD1 E Oznaczenie wycięcia Szer. nominalna kanału (mm) Wymiary wycięcia (mm) Numer katalogowy MAS E x MAS E MAS E MAS E b. dla pokrywy KD1 Q2 i KD1 Q2S. MAS Q x MAS Q MAS Q c. dla pokrywy KD1 Q4 i KD1 Q3. MAS Q x MAS Q Akcesoria kanałów napodłogowych.

49 49 a/ uziemienia kanałów napodłogowych. ZE - SASA dla kanału ZM SADB dla pokryw b/ inne akcesoria analogicznie, jak dla kanałów ESS. 11. Puszki napodłogowe GBZ. Seria Compact. Puszki z poliamidu w formie prostopadłościanu. Zasilanie puszek (i mocowanie) - od dołu (otwór Ø 50). Puszki GBZ dostarczane jako puste, bez ścianek (ramek) instalacyjnych. Zastosowanie puszek GBZ: - na wylewce - mocowanie bezpośrednio do podłoŝa betonowego, - na kanale współpoziomym ESS (EFS), - na kanale napodłogowym. Uwaga: 2 ścianki puszki GBZ (z przodu i z tyłu) przeznaczone są pod zabudowę gniazd (montaŝ odpowiednich ramek). Z lewej - puszka GBZ 02; z prawej - GBZ 08. Ścianka GBZ OM2 Ścianka GBZ OM4 2 mod. M50. 4 mod. M50..

50 Puszki GBZ 02. Pojemność: 2 pola instalacyjne. Uwaga: 1 pole = 2 gniazda M45. Oznaczenie - Kolor Wymiary: szer. x dł. x wys. CięŜar Nr katalogowy typ (mm) (kg) GBZ szary 94 x 110 x 108 0, GBZ brąz GBZ beŝ GBZ czarny Puszki GBZ 04. Pojemność: 4 pola instalacyjne (1 pole = 2 gniazda M45). GBZ szary 94 x 212 x108 0, GBZ brąz GBZ beŝ GBZ czarny Puszki GBZ 08. Są to 2 puszki GBZ 04 zamontowane jedna na drugiej. Pojemność : 8 pól instalacyjnych (1 pole = 2 gniazda M45). GBZ szary 178 x 212 x 108 1, GBZ brąz GBZ beŝ GBZ czarny Ścianki instalacyjne. Pod montaŝ osprzętu M45. 1 ścianka instalacyjna = 1 pole instalacyjne ( = 2 gniazda M45) Ścianka na 1 gniazdo M45. Oznaczenie: GBZ OM2. W ściance 1 otwór 50 x 50 mm, pod 2 moduły M45; konieczna redukcja: M50/45 Ścianka GBZ OM2.

51 Zestawienie ścianek GBZ OM2. GBZ OM szary - 0, GBZ OM brąz GBZ OM czarny Zestawienie ścianek GBZ OM4. Ścianka GBZ OM4. GBZ OM szary - 0, GBZ OM brąz GBZ OM czarny System kanałowy w podłogach podwójnych (podniesionych). Jest to bardzo elastyczny sposób prowadzenia instalacji (pod płytą podłogi podniesionej) i obecnie b. często stosowany. Głównie w otwartych przestrzeniach biurowych. Przy stanowisku pracy montowane są bezpośrednio w płycie podłogi podniesionej, znane nam juŝ uprzednio pokrywy uchylne (kwadratowe, prostokątne lub okrągłe). Głównie, ze względu na zastosowaną wykładzinę do podłóg podwójnych (pcv lub dywan), do podłóg podniesionych uŝywane są przewaŝnie pokrywy uchylne z ramką R5 (b. rzadko z kantem K12). Od przedstawionych uprzednio pokryw uchylnych z ramką, oznaczonych w rozdziale 4 jako KD1, róŝnią się jedynie mocowaniem. Oznaczenie KD1 to mocowanie pokrywy uchylnej przede wszystkim dla puszek podłogowych (równieŝ do kanałów ESS i kanałów napodłogowych). Uwaga: niezaleŝnie od typu mocowania jest to zawsze ta sama pokrywa uchylna!

52 52 Przekrój pokrywy uchylnej z ramką R5 w wyk. KD1. KD1 to mocowanie pokrywy uchylnej (za pomocą 4 lub 6 uchwytów z pcv): w blasze stalowej kanału ESS lub profilu aluminiowym puszki podłogowej. Zakres zaciskania uchwytów (zespołów) mocujących w przedziale: 5 15 mm. Z uwagi na róŝne grubości płyt podłóg podniesionych i róŝne materiały, z których zrobione są te płyty, w systemie Electraplan występują 3 wykonania ( = 3 rodzaje mocowań!) pokryw uchylnych do podłóg podwójnych (podniesionych): KD0, KD2 i KD3. Przy czym naleŝy pamiętać, Ŝe: Uchwyty (zespoły mocujące) - od lewej kolejno: w pokrywie uchylnej KD0, KD2 i KD3. 1. pokrywa o oznaczeniu KD0 przeznaczona jest do podłóg mineralnych (lanych lub wykonanych z gotowych płyt), np. Knauf Integrall, itp.; mocowania wykonane z ząbkowanych blaszek, zaciskających się w płycie, 2. pokrywa o oznaczeniu KD2, posiada mocowania (uchwyty) z pcv (zaciski od spodu płyty), przeznaczone do płyty podłogi podwójnej o grubości mm, 3. pokrywa o oznaczeniu KD3 analogiczne uchwyty do mocowań KD2, ale przeznaczone do płyty o grub mm. WaŜne: przy zamawianiu pokryw uchylnych do podłogi podniesionej naleŝy podawać zawsze grubość płyty tejŝe podłogi.

53 Zestawienie pokryw uchylnych z ramką do podłóg podwójnych. typ pokrywy uchylnej wymiary otworu w płycie podłogi podwójnej (mm) ilość gniazd M45 x 45 grubość płyty podłogi podwójnej (mm) Nr katalogowy KD2 Q02 R x KD3 Q02 R KD2 E2 R x KD3 E2 R KD2 E4S R x KD3 E4S R KD2 E3S R KD3 E3S R KD2 Q2 R x KD3 Q2 R KD2 Q2S R KD3 Q2S R KD2 R2 R Ø KD3 R2 R KD2 Q4 R x KD3 Q4 R KD2 Q3 R KD3 Q3 R KD2 R3 R Ø KD3 R3 R Uwaga: mocowanie KD0 jest stosunkowo rzadko stosowane (ale na pewno jest to rozwiązanie rozwojowe, ze względu na wygodę i cenę) Puszki montaŝowe GB, ramki, itp. identyczne, jak dla poszczególnych pokryw uchylnych KD1 dla wylewek betonowych (patrz wyŝej: zestawy puszek podłogowych i pokryw uchylnych).

54 Osprzęt instalacyjny do puszek podłogowych i pokryw uchylnych. Gniazda, płytki montaŝowe gniazd, itd. Generalnie system dostosowany do osprzętu standardu M45. a. płytki montaŝowe - pod wkłady teleinformatyczne (RJ45 i inne). Pojedyncze lub podwójne. Standard: M45. W systemie Electraplan - płytki montaŝowe pod wkłady RJ 45 nast. firm: AMP, Reichle & Massari, Telegaertner, BTR Blumberger, Panduit, Lexcom, Krone, A&T, TAE, Daetwyler, LAN Corning, Molex, Siemon i inne. b. zaślepki pojedyncze i podwójne (1 lub 2 moduły M45 lub M50). Zaślepki z pcv, w kolorze białym (szarym). Oznaczenie Wymiary Ilość modułów standard Nr katalogowy IDM1 B 22,5 x 50mm 1 mod. M IDM2 B x 50 mm 2 mod. M IDM2 B x 45 mm 2 mod. M c. Gniazdka elektryczne wtyczkowe, pojedyńcze, z bolcem uziemiającym, 16A/230V. Standard M45 (45 x 45 mm). Gniazda wtyczkowe z bolcem uziemiającym (typ french); na Ŝyczenie równieŝ standard Schuko lub english. W ofercie 2 wykonania gniazd: 1. w wykonaniu standardowym do sieci ogólnej, w kolorze białym, 2. w wykonaniu z blokadą styków (z przesłonami) i naklejanym na wtyczkę kluczem; do sieci wydzielonej (dedykowanej). Gniazdka do sieci wydzielonej dostarczane są w kolorze czerwonym. MoŜliwe równieŝ wykonanie gniazd: M50 (50 x 50 mm).

55 Gniazdka wtyczkowe sieci ogólnej. Oznaczenie - typ kolor pojed./ podw. standard M50/M45 układ styków Nr katalogowy IEM2 2 Q 9010 biały pojed IEM Q 9010 biały pojed IEM4 2- E 9010 biały podwój gniazdka POLO biały pojed Gniazdka wtyczkowe sieci dedykowanej (z przesłonami styków). IEM2 45 2S- Q 3000 czerwony pojed klucz ZEO ISS gniazdo POLO pojed klucz POLO Redukcje (lub adaptery) M50/M45. do puszek montaŝowych (ramek) standardu M50, do montaŝu w nich osprzętu w standardzie M45. Oznaczenie Kolor ramki Ilość mod. M45 Nr katalogowy Producent I M2 AR biały Electraplan redukcja POLO biały Polo

56 Inne produkty w ofercie nowości Podłogowy punkt zasilania (PPZ) z aluminium typ VAN R12. Do podłóg czyszczonych na sucho i mokro! Średnica otworu pod PPZ typ VAN R12 wynosi 306 mm, zaś średnica ramki pokrywy (krawędź zewnętrzna) 325 mm. PPZ aluminiowy, z ramką do wykładzin miękkich (dywan, pcv lub np. blacha alu ryflowana, o grub. 3 mm). Przeznaczony do podłóg czyszczonych na mokro. Wypust na kable tylko w formie tubusa: z aluminium lub poliamidu. Tubus wkręcany w pokrywę i uszczelniony. Uwaga: tubus nieuŝywany moŝe być zdjęty (odkręcony), zaś otwór po tubusie zadeklowany (dekielkiem z tubusa). Okrągły PPZ jest wyjmowany (a nie uchylny) i równieŝ uszczelniony (uszczelka gumowa). Przy zamawianiu PPZ typ VAN R12, naleŝy dodatkowo zamówić odpowiednie zespoły mocujące w puszce podłogowej lub płycie podłogi podniesionej, a mianowicie: - dla puszek podłogowych - (zakres zaciskania: 5-15 mm): nr katalog.: , - dla podłóg podniesionych a/ grubość płyty : mm nr katalog.: , b/ : mm nr katalog.: , c/ dla płyt mineralnych (np. Knauf Integrall): Pokrywa VAN R12; z lewej tubus z poliamidu, z prawej tubus z aluminium. Wypełnienie pokrywy z aluminium struktura rowkowa; rowki czarne - lakierowane na RAL 9005.

57 57 Uwaga: wypełnienie pokrywy z naturalnego aluminium struktura rowkowa; opcjonalnie na przemian paski szare i czarne, lakierowane na RAL MoŜliwe jest równieŝ wykończenie pokrywy wykładziną z podłogi (dywan, linoleum itp.). W PPZ typ VAN R12 zamontowany jest wkład pokrywy R3 590 (max. 12 gniazd standardu M45, w 3 puszkach montaŝowych GB3). Analogicznie jak dla standardowych pokryw uchylnych, zastosowanie VAN R12 zarówno do podłóg podniesionych, jak i do wylewek. Dla wylewek potrzebne są dodatkowo: - puszka podłogowa UDH3 503, - rama montaŝowa UDM3 R3. Min. zagłębienie PPZ typ VAN R12 wynosi: 85 mm Podstawowe wykonania PPZ typ VAN R12 z tubusem alu. Wykonanie Oznaczenie Nr katalogowy Średnica otworu wypełnienie alu VAN R12 DKR TUM RGS Ø 306 rowkowe bez lakieru wypełnienie j.w.; lakier rowków VAN R12 DKR TUM RGS czarnych: RAL 9005 wypełnienie pokrywy wykładziną VAN R12 DK3 TUM RGS Podstawowe wykonania PPZ typ VAN R12 z tubusem z poliamidu. Konstrukcja tego PPZ - identyczna j.w. Jedyna róŝnica: tubus (jako wypust na kable) jest z poliamidu, a nie jak poprzednio z aluminium. Wszystkie pozostałe parametry techniczne - bez zmian. PoniŜej podstawowe wykonania: wypełnienie alu rowkowe bez lakieru wypełnienie j.w., ale lakier rowków (na przemian) RAL 9005 wypełnienie z wykładziny, pcv itp. VAN R12 DKR TTH RGS Ø 306 VAN R12 DKR TTH RGS VAN R12 DK3 TTH 9005 RGS

58 ObniŜenie puszek montaŝowych (mocowania gniazd) w PPZ typ VAN R12. Jeśli mamy dostatecznie grubą wylewkę (albo duŝą przestrzeń pod płytą podłogi podniesionej), moŝemy, ze względu na wygodę, obniŝyć puszki montaŝowe GB3 o 35 mm (lub o następne 35 mm). Unikniemy przez to m.in. efektu niezamknięcia się pokrywy po włoŝeniu długich, sztywnych wtyczek prostych. SłuŜy do tego specjalny pierścień, montowany w pokrywie VAN R12. pierścień - 35 mm; przedłuŝenie RASTEC KDRZ R3 RLE mm Podłogowe punkty zasilania (PPZ) z poliamidu - nowa seria produktów. Przegląd wybranych podłogowych systemów zasilania (PPZ). W ofercie jest 6 nowych produktów oznaczonych jako PPZ. Podłogowe punkty zasilania (PPZ) mają rozszerzone moŝliwości. Chodzi nie tylko o podłączenie gniazd zasilających, lecz równieŝ o gniazda komputerowe, inne gniazda komunikacji (multimedia), jak równieŝ elementy sterowania i inne, nieelektryczne przyłącza (n.p. spręŝone powietrze). Zalety PPZ: - jeden, zintegrowany system mocowania, - moŝliwość montaŝu róŝnych wykładzin, o grub. do 12 mm, - system regulacji zagłębienia puszek montaŝowych (Rastec), - dodatkowa moŝliwość systemowego zastosowania elastycznych węŝy pod kable.

59 Kwadratowy podłogowy punkt zasilania VQ 12 (12 gniazd M45) Podstawowe wykonania PPZ typ VQ 12. Typ model Kolor ramki Numer katalogowy. VQ12 R szary VQ12 R czarny VQ12 R szary VQ12 R czarny Materiał: poliamid PA6, bezhalogenowy. Kolory podstawowe: RAL 7011 (szary) lub RAL 9005 (czarny); inne kolory na zamówienie. Waga: 1,82 kg. Wymiary zewnętrzne: 263 mm x 263 mm. Otwór (wycięcie) pod VQ 12: 244 mm x 244 mm. Min. zagłębienie: 70 mm dla wyk R5, 77 mm dla wyk. R12. ObciąŜenie: max Newton.

60 Prostokątny podłogowy punkt zasilania VE 09 (9 gniazd standardu M45) Podstawowe wykonania. Typ model Kolor ramki Nr katalogowy VE09 R szary VE09 R czarny VE09 R szary VE09 R czarny Materiał: poliamid PA6, bezhalogenowy. Standardowe kolory: RAL 7011 (szary) lub RAL 9005 (czarny); inne kolory na zamówienie. Waga: 1,52 kg. Wymiary zewnętrzne: 219 mm x 272 mm. Otwór (wycięcie) pod VE 09 : 200 mm x 253 mm. Min. zagłębienie: 70 mm dla wyk. R5; 77 mm - dla wyk. R12. ObciąŜalność: max Newton.

61 Podłogowy, kwadratowy punkt zasilania (PPZ) - typ VQ 06 (6 gniazd M45). Podstawowe wykonania. Typ model Kolor ramki Nr katalogowy VQ06 R szary VQ06 R czarny VQ06 R szary VQ06 R czarny Materiał: poliamid PA6, bezhalogenowy. Podstawowe kolory: RAL 7011 (szary) lub RAL 9005 (czarny); inne kolory na zamówienie. Waga: 1,05 kg. Wymiary zewnętrzne: 219 mm x 219 mm. Otwór (wycięcie) pod VQ 06: 200 mm x 200 mm. Min zagłębienie: 70 mm dla wykonania VQ 06 R5, 77 mm dla wykonania R12. ObciąŜalność: maks Newton Puszki montaŝowe, ramki itd.

62 Puszki montaŝowe GB - puszki montaŝowe GBV4-3 szt. dla VQ 12, nr katalog Z lewej 3 puste puszki montaŝowe GBV4; Z prawej puszki wraz ramkami pod M45 i 12 gniazdami. - puszki montaŝowe GBV3 3 szt. dla VE 09, zaś 2 szt. dla VE 06, nr katalog Puszki montaŝowe GBV3 puste Puszki GBV3 z zamontowanymi gniazdami M45 (9 szt.) Ramki pod osprzęt M45.

63 63 Do dyspozycji (dla całej nowej serii PPZ z poliamidu) mamy 3 rodzaje ramek: 2 -, 4 - i 6 modułowe. NaleŜy składać je w poszczególnych puszkach montaŝowych. Typ model Kolor Ilość modułów M45 Nr katalogowy GBV MM2 czarny GBV MM GBV MM Pozostałe, okrągłe PPZ. Dodatkowo, do dyspozycji mamy 3 nowe, ale wszystkie okrągłe PPZ: - VR12 R lub VR12 R (okrągły odpowiednik VQ12), - VR10 R lub VR10 R (okrągły odpowiednik VE09), - VR06 R lub VR06 R (okrągły odpowiednik VQ06).
