Kasety HBKK i UFKK z blachy nierdzewnej lub mosiądzu. 1. Informacje ogólne.
|
|
- Jarosław Wójtowicz
- 6 lat temu
- Przeglądów:
Transkrypt

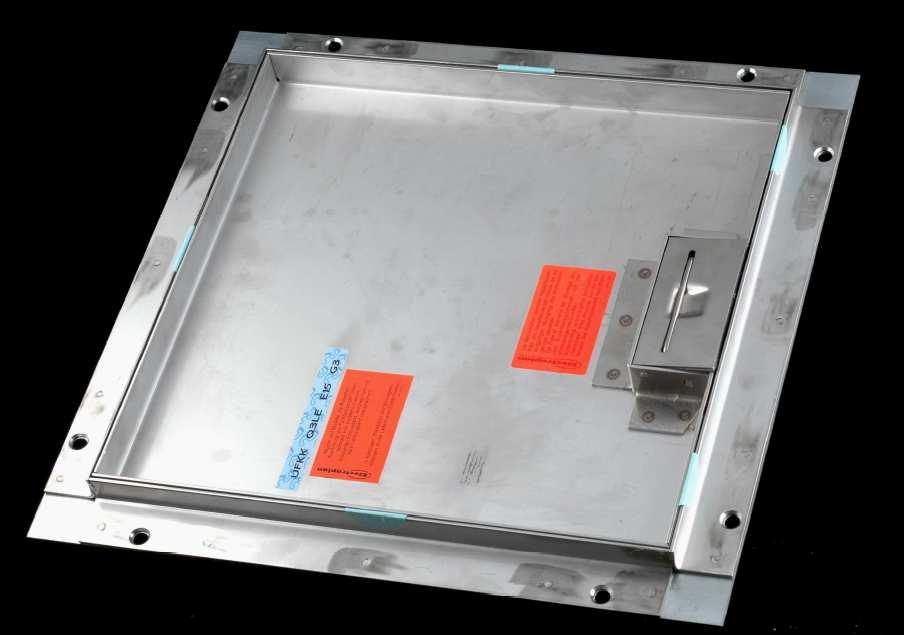

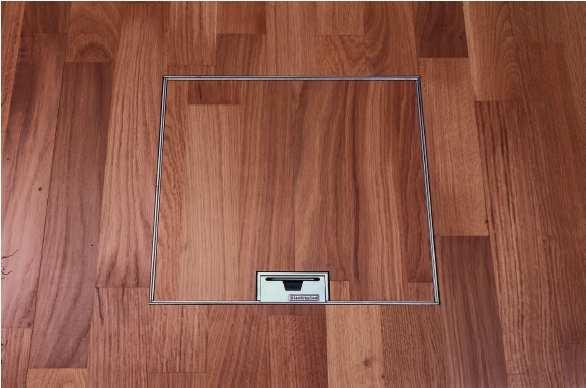

1 z blachy nierdzewnej lub mosiądzu. 1. Informacje ogólne. Standardowe pokrywy uchylne, z zawiasową klapą, wykonywane są z tworzywa (poliamid), w 4 podstawowych kolorach: szarym, beŝowym, brązowym i czarnym. Maksymalna wysokość kantu (pionowej krawędzi, odgraniczającej wykładzinę twardą od pokrywy) wynosi 12 mm. Dlatego do wykładzin grubych i twardych (o grubości od 15 mm wzwyŝ, jak np. Marmur, granit, gruba deska, gruby parkiet, itp.) Nie zaleca się Stosowania zwykłych pokryw uchylnych z poliamidu. Trzeba zastąpić je wtedy kasetami metalowymi. Najlepszym i b. Trwałym materiałem jest tu blacha ze stali nierdzewnej (V2A) - o grubość 3 mm; rzadziej stosuje się blachę mosięŝną. Nie spotyka się innych materiałów. Krępowanie w/w blach nie stanowi problemu i dlatego moŝna było opracować kasety o róŝnej wysokości ramki, pod dowolne grubości wykładzin twardych. Podstawowe wykonania wysokości ramek ze stali nierdzewnej (równieŝ z mosiądzu) mieszczą się w przedziale: mm. Kasety metalowe występują w 2 odmianach: 1/ jako rewizje (bez gniazd w kasecie, bez wypustu na kable), 2/ jako kasety osprzętowe (wyposaŝone w zestawy gniazd, poprzez zastosowanie Standardowej pokrywy uchylnej, ale bez klapy) z wypustem na kabelki. Fragment podłogi parkietowej z kasetą aluminiową UFKK z wypustem uchylnym alu, typ LA. 2. Kasety z blachy nierdzewnej typ UFKK Zasada mocowania kaset UFKK. Jest to rozwiązanie bardzo proste, bo do mocowania kaset UFKK wykorzystuje się Standardowe puszki podłogowe uniwersalne UDH2-502 lub UDH3-503.
2 Wymiary tych puszek ograniczają w pewnym zakresie wykonania kaset UFKK. Sama kaseta UFKK z blachy nierdzewnej musi mieć bowiem zewnętrzny kołnierz Mocujący, pasujący dokładnie do otworu puszki UDH2 lub UDH3. Kasety HBKK i UFKK W kołnierzu są otwory pod śruby mocujące (8 szt.). Kołnierz ten wykonany jest z grubej blachy ocynkowanej (3 mm). Kaseta UFKK, z widocznym kołnierzem mocującym i otworami na śruby (8 szt.). Widoczny wypust uchylny na kable (zamknięty). Zatem wymiary kasety (ramy zewnętrznej) muszą być mniejsze od otworu puszki Podłogowej o podwójną szerokość kołnierza mocującego. Grubość blachy nierdzewnej (lub mosięŝnej), uŝytej do wykonania kaset UFKK (ram: zewnętrznej i wewnętrznej) wynosi 3 mm. Więcej informacji o kasetach UFKK moŝna znaleźć w najnowszym katalogu produktów Electraplan na stronie: W rozdziale 8 (str.25 31) oraz w katalogu skróconym (na stronie j.w. Umieszczonym jako wybrane strony katalogu ), w rozdziale 5.2 (str ). Dla przypomnienia podajemy wymiary ramy zewnętrznej kasety UFKK Q2, montowanej W puszce podłogowej uniwersalnej UDH Wynoszą one: 230 x 230 mm. Analogicznie wymiary ramy zewnętrznej kasety UFKK Q3, montowanej w puszce Podłogowej uniwersalnej UDH3-503, to: 300 x 300 mm. Wysokości ramki zewn. Kaset UFKK zawarte są w przedziale: mm (co 5 lub 10 mm).

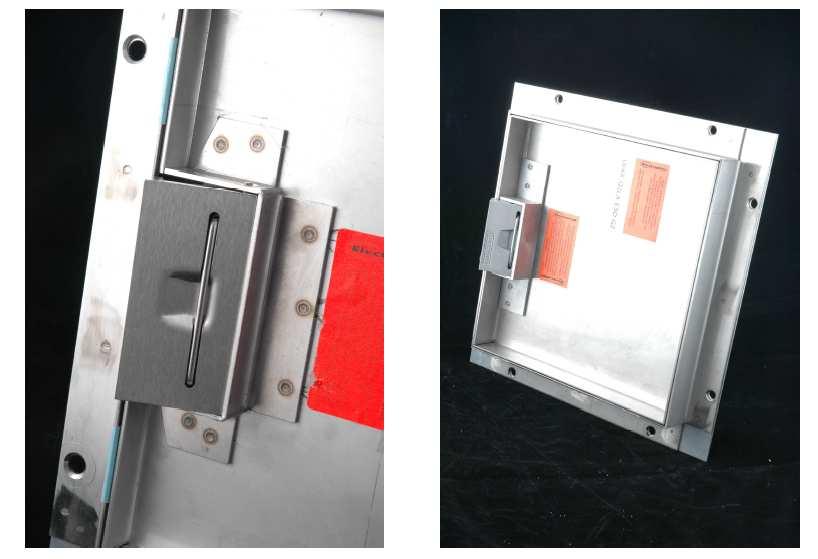

3 2.2.Wypusty kaset UFKK Wypusty uchylne z aluminium lub blachy nierdzewnej. Podstawowym wykonaniem wypustu kabelków z kasety (analogicznie do pokryw uchylnych Standardowych z poliamidu) jest wypust uchylny. W stanie nieuŝywania jest zamknięty i schowany w ramie kasety, zaś w stanie uŝytkowania Jest uchylony (skośnie) i pewnie oparty na ramie kasety. Pewność musi gwarantować nie Zamykanie się wypustu w stanie uchylonym i nie przecięcie przy tym wychodzących Z kasety kabli. Wypusty uchylne z kaset UFKK: Z lewej z blachy nierdzewnej typ LE, zaś z prawej z aluminium typ LA. Funkcjonalnie wypusty uchylne z aluminium nie róŝnią się w niczym od wypustów z blachy Nierdzewnej. RóŜnica jest w estetyce i cenie. Uwaga: do kaset UFKK z blachy nierdzewnej nie stosuje się wypustów tzw. Grzebieniowych, z aluminium lub mosiądzu. (patrz: puszki kasetonowe UFKDQ3 lub UFKDQ4 i pokrywy kasetonowe UFKKQ3(Q4) A22 lub M22). Wypusty grzebieniowe nie są wypustami uchylnymi.

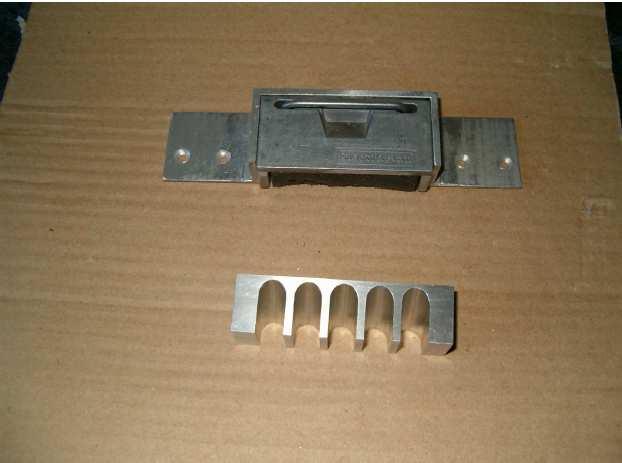

4 Wypusty: uchylny oraz grzebieniowy, obydwa z aluminium Wypust w formie tubusa. Tubus stanowi aluminiowy (lub mosięŝny) walec o średnicy Ø 105 i wysokości 55 mm. Jest on wkręcany w przygotowany w ramie wewnętrznej kasety UFKK zespół montaŝowy Tubusa. W zespole montaŝowym tubusa zamontowana jest uszczelka gumowa, zapewniająca Bryzgoszczelność kasety. MoŜna zatem czyścić podłogę na mokro, bez obawy o przedostanie Się kropel wody do środka kasety. W górnej (zadeklowanej) części tubusa, w ściance bocznej, są wyfrezowane fasolkowate Otwory, stanowiące wypusty na kabelki. Cechą ujemną wypustu w formie tubusa jest jego wystawanie (na ok.5 cm) ponad poziom Wykładziny twardej podłogi. Jest to jednak mocne (i szczelne) wykonanie wypustu na Kable. Potrzebne zwłaszcza do puszek o zwiększonym (500, 1000 lub 2000 kg) obciąŝeniu. Widok wypustu kasetonu w formie tubusa: Z lewej tubus zamontowany, z prawej kaseton z zespołem montaŝowym pod tubus.

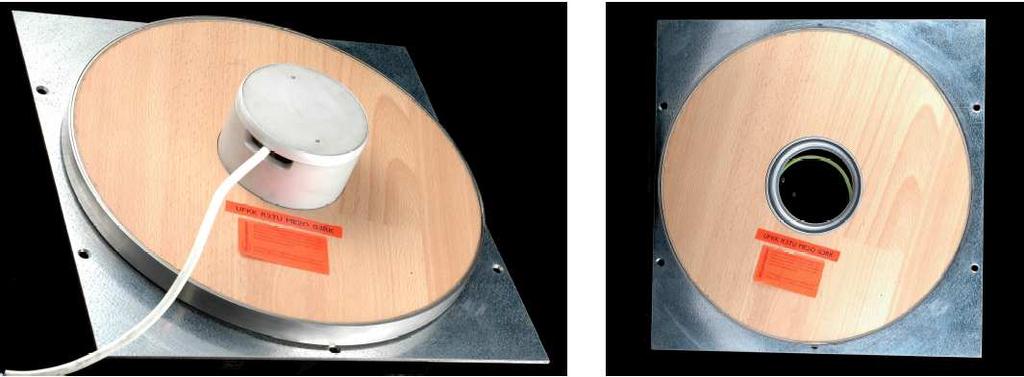

5 Kaseton mosięŝny HBKK z zespołem montaŝowym pod tubus. Kaseton UFKK z zadeklowanym zespołem pod tubus. Tubus moŝe stanowić część wymienną wkręcaną tylko na czas wyprowadzenia kabelków Z kasetonu, a odkręcaną (z deklowaniem wtedy otworu montaŝowego) na czas nieuŝywania (niepodłączenia wtyczek) kasetonu. Dekielek tubusa słuŝy wtedy do zamknięcia otworu. Tubus przechowywany jest w tym czasie na regale (w szafie) Wkłady pokryw montowanych w kasetach UFKK. Do mniejszych kaset typ UFKK Q2 (w puszce UDH2-502) standardowo zamontowany jest Wkład pokrywy Q2 562 (oznaczony jako G2). Jest to praktycznie pokrywa KD1 Q2-562 R5 7011, bez klapy zawiasowej. Maksymalna ilość gniazd M45 (50) w tej pokrywie wynosi wtedy 6. Alternatywnie moŝna w kasecie UFKK Q2 zamontować takŝe wkład pokrywy Q2S-568. Wtedy maks. Ilość gniazd M45, zamontowanych w kasecie wynosi: 9.
6 Zatem do kaset z blachy nierdzewnej UFKK Q2 moŝna zamontować 2 wkłady pokryw Uchylnych: 1. Q2 562 (6gniazd), 2. Q2S 568 (9 gniazd). Do większych kaset UFKK Q3, montowanych w puszce podłogowej uniwersalnej UDH3 503 standardowo wchodzi wkład pokrywy Q3, bez klapy, oznaczony w katalogu Jako G3 (praktycznie jest to pokrywa KD1 Q3-593 R5 7011). Maks. ilość gniazd standardu M45 (50) wynosi wtedy 12. Alternatywnie, zamiast wkładu pokrywy Q3, moŝna zamontować wkład pokrywy Q4 (pokrywa uchylna KD1 Q4 594 R5 7011), z maks. ilością gniazd standardu M45: 8. Kasetony UFKK z róŝnymi wkładami pokryw uchylnych: Z lewej wkład Q2S, zaś z prawej Q4. Z prawej kaseton UFKK zamontowany w puszce podłogowej UDH Podsumowanie dot. Kaset UFKK. 1. Kasety UFKK montowane są wyłącznie w puszkach podłogowych, A więc w wylewkach betonowych. NaleŜy zatem pamiętać o zagłębieniu tych kaset (zaleŝne głównie od zastosowanego Wkładu pokrywy uchylnej).generalnie kasety te wymagają większej grubości Wylewki (od 90 mm wzwyŝ). 2. Wysokości ram tych kaset (w zaleŝności od grubości wykładzin twardych, głównie Parkietu lub kamienia naturalnego) zawarte są w przedziale: mm. 3. Do dyspozycji mamy wypusty kabli z kasety: uchylne (aluminium lub blacha nierdzewna) lub w formie mocnego (ale wystającego) tubusa.
7 4. W zaleŝności od potrzeb stosujemy odpowiedni wkład pokrywy uchylnej. Pamiętamy przy tym nie tylko o ilości gniazd, ale równieŝ o zagłębieniu pokrywy. Kasety HBKK i UFKK z blachy nierdzewnej lub mosiądzu. 3. Kasety w kasecie typu HBKK Informacje ogólne. Kasetę HBKK stanowią 2 ramy (stąd często spotykana nazwa: kaseta w kasecie), montowane jedna w drugiej. Rama zewnętrzna jest przy tym ramą nośną. Uwaga: wysokość ramki wewnętrznej jest zawsze mniejsza (o 2 grubości blachy= =ca.6 mm) od wysokości ramki zewnętrznej kasety HBKK. Kaseta HBKK nie ma kołnierza mocującego, charakterystycznego dla kaset UFKK. Kasety HBKK są zatem kasetami samonośnymi. W ramie nośnej(zewnętrznej) wykonane są otwory pod śruby mocujące kasetę Bezpośrednio do podłoŝa (podłoga podwójna., deski podłogowe, płyty, ruszty, itp.). W ramie wewnętrznej (wyjmowanej np Ssawką szklarską) montowane są wypusty Na kabelki. Jeśli chcemy uzyskać rewizję (kasetę ślepą), nie montujemy w kasecie Wypustu i wkładu pokrywy. Rama wewnętrzna jest wtedy pełna. Widok kasety HBKK z mosiądzu. Z lewej kaseta kompletna, z prawej rama nośna (zewnętrzna). Widoczny wkład pokrywy Q2-562 i otwory pod śruby mocujące. PoniewaŜ kasety HBKK nie są montowane w puszkach podłogowych, teoretycznie nie ma Ograniczenia wymiarów i kształtu tychŝe kaset. Jednak ograniczenie istnieje, poniewaŝ Stosujemy wkłady określonych pokryw uchylnych (patrz wyŝej, rozdział 2.2.3) Do dyspozycji mamy znowu 2 rodzaje materiałów: stal nierdzewna i mosiądz.

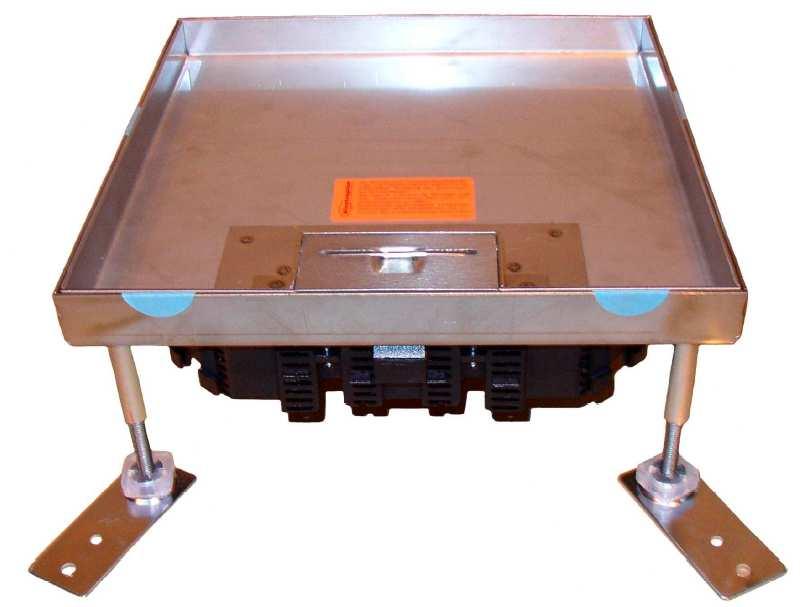

8 Kaseton mosięŝny HBKK Q292 z tulejkami i śrubami poziomującymi. Kasety HBKK z blachy nierdzewnej: kwadratowa lub okrągła Podstawowe wykonania kaset HBKK z blachy nierdzewnej (mosiądzu) Kaseta kwadratowa HBKK Q27. Kaseta o wymiarach ramy zewnętrznej 270 x 270 mm. Wykonywana w 3 wersjach: - jako ślepa (rewizja), - z wypustem uchylnym z blachy nierdzewnej lub aluminium, - z wypustem w formie tubusa. Standardowe wysokości ramki zewnętrznej: 20, 24, 29, 34 i 44 mm. Inne wysokości ramek na zamówienie. UWAGA: Wysokość ramki wewnętrznej jest mniejsza od wysokości ramki zewnętrznej O 2 grubości blachy, czyli o 6 mm. Otwór w celu zagłębienia kasety HBKK Q27 w podłodze technicznej lub deskach, itp. Wynosi: 237 x 237 mm.

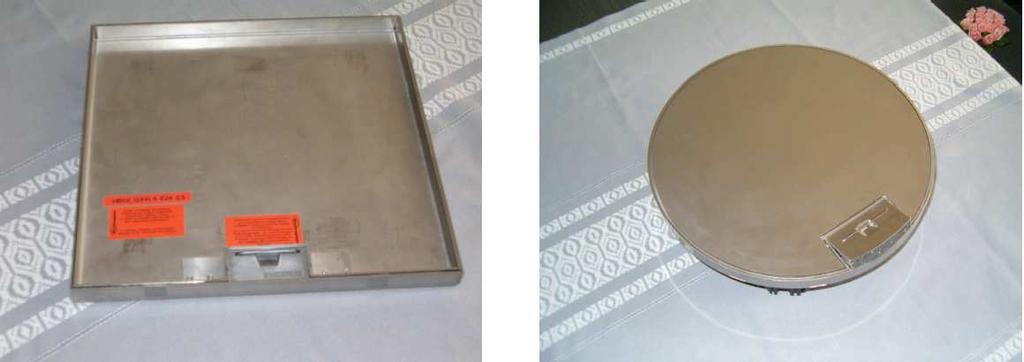

9 W kasecie HBKK Q27 moŝna zamontować 2 rodzaje wkładów pokryw uchylnych: - Q2 562, - Q2S 568 oraz odpowiednie do nich puszki montaŝowe gniazd (GB2 lub GB4 M8) Kaseta HBKK Q34. Kwadratowa. Wymiary ramki zewnętrznej tej kasety to: 340 x 340 mm. Otwór pozwalający zagłębić tę kasetę w podłodze podniesionej, podłodze z desek, itp. Wynosi: 302 x 302 mm. Wykonania tej kasety, jak dla kasety HBKK Q27, tzn.: - jako kaseta ślepa (rewizja), - z wypustem uchylnym z blachy nierdzewnej (mosiądzu) lub aluminium, - z wypustem w formie tubusa. Wysokości standardowe ramki zewnętrznej, tak, jak dla kasety HBKK Q27, tzn.: 20, 24, 29, 34 i 44 mm. Wysokość ramki wewnętrznej jest mniejsza od wysokości ramki zewnętrznej o 6 mm! W kasecie HBKK Q34 moŝna zamontować 2 rodzaje wkładów pokryw uchylnych: - Q3 593, - Q4 594 oraz odpowiednio puszki montaŝowe gniazd GB3 (3 szt.) Lub GBM (4 szt.) Kasety okrągłe HBKK R305 lub R240. Średnica ramki zewnętrznej wynosi w tym przypadku Ø305( Ø240). Odpowiednie otwory w podłogach podniesionych: - dla kasety HBKK R240: Ø242, - dla kasety HBKK R305: Ø306. W odróŝnieniu od kaset HBKK Q27 i HBKK Q34, kasety HBKK R305 i HBKK R240 Posiadają równieŝ (oprócz standardowej) wykonanie z 4 nośnymi tulejkami, ze stopkami Mocującymi do podłoŝa oraz wkręcane w tulejki śruby nośne M8, spełniające zarazem Funkcje poziomujące. ObciąŜalność punktowa takich kaset z tulejkami i śrubami wynosi: 150 kg.

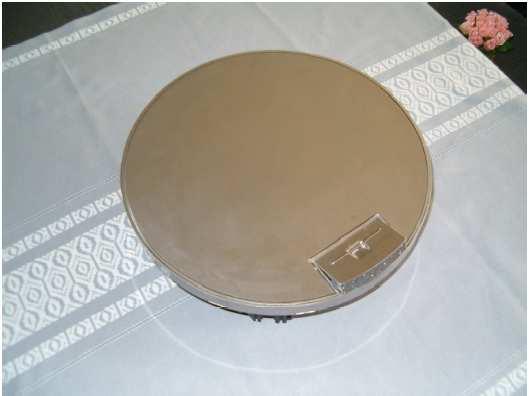

10 Kaseta HBKK R305 E30 z mocowaniem do podłoŝa i poziomowaniem. U góry pokazano moŝliwość pełnego dekla z blachy nierdzewnej. Oferowane są śruby dla 2 zakresów poziomowania kasety: mm, mm. MoŜna zatem kasety HBKK R305/HBKK R240 dopasować dokładnie do dowolnej grubości Zewnętrznej wykładziny twardej (kamień, parkiet, deski, płyta, itp.). Jest to waŝna zaleta takich kaset. Kasety HBKK R305/HBKK R240 są oferowane w 2 standardowych wersjach: - z ramką zewnętrzną o wys.30 mm (oznaczenie E30), - z ramką zewnętrzną o wys.45 mm (oznaczenie E45). Oczywiście inne wysokości ramek w zakresie:30 45 mm. Wysokość ramki wewnętrznej jest tutaj mniejsza od wysokości ramki zewnętrznej o 7 mm. Uwaga: Kasety te moŝna montować równieŝ w wylewkach betonowych, stosując przy tym Odpowiednie puszki podłogowe uniwersalne:udh3-503 lub UDH2-502 I ramy montaŝowe:udm3 R3 lub UDM2 R2.
11 Kaseta HBKK R305 w wykonaniu tradycyjnym (bez tulejek i śrub poziomujących). RównieŜ te kasety mają 3 wykonania: - jako ślepe (rewizje), - z wypustem uchylnym z blachy nierdzewnej lub aluminium, - z wypustem w formie tubusa. Jako wkład pokrywy uchylnej oferowany jest Q3 z 3 puszkami montaŝowymi GB3 Oraz Q2 z 2 puszkami montaŝowymi GB2. Min. Zagłębienie kasety HBKK R240 wynosi:105 mm, zaś kasety HBKK R305:120 mm Kasety kwadratowe HBKK Q226/Q292. MoŜliwość montaŝu tych kaset w podłogach podwójnych, na podłogach drewnianych itp., A takŝe w puszkach podłogowych uniwersalnych, odpowiednio: - HBKK Q226 w puszce UDH2-502 i ramie montaŝowej UDM2 Q2. - HBKK Q292 w puszce UDH3-503 i ramie montaŝowej UDM3 Q3. Kasetony mosięŝne z wypustem uchylnym z mosiądzu. Widoczny wkład pokrywy Q2-562 z 2 puszkami GB2.
12 Kasety te mają przyspawane od spodu 4 tulejki nośne, z wkręcanymi w nie śrubami M8 (śruby słuŝą do mocowania i jednocześnie poziomowania kasety) i stopkami mocującymi Do podłoŝa(patrz kasety: HBKK R305/HBKK R240). Wymiary ramek zewnętrznych tych kaset, to odpowiednio: x 226 mm; otwór w podłodze podwójnej lub drewnianej:228 x 228 mm x 292 mm; otwór w podłodze podwójnej lub podobnej:294 x 294 mm. Kasety te moŝna dopasować (śrubami poziomującymi) do róŝnych grubości wykładzin Podłogowych twardych (marmur, granit, deska, parkiet, itd.). Kaseta kwadratowa HBKK Q292. Wykonywane są w 3 odmianach: - jako kaseta ślepa (rewizyjna), - z wypustem uchylnym z blachy nierdzewnej lub aluminium, - z wypustem w formie tubusa. Wysokości ramek zewnętrznych: w zakresie mm. RóŜnica wysokości między ramką zewn., a wewn. wynosi 7 mm. W kasecie HBKK Q226 moŝna zamontować nast. Wkłady pokryw uchylnych: Q2-562 i Q2S W kasecie HBKK Q292 moŝna natomiast zamontować zamiennie 2 wkłady pokryw: Q3-593 lub Q Minimalne zagłębienie:105 mm.
13 Kaseta mosięŝna HBKK Q292, poziomowana i mocowana do podłoŝa Kasety HBKK do puszek o zwiększonym obciąŝeniu. Generalnie do puszek podłogowych o zwiększonym obciąŝeniu nie stosuje się innych Pokryw uchylnych, lecz tylko kasety HBKK z blachy nierdzewnej (wyjątek: dla puszek o obciąŝeniu 500 kg kasety UFKK Q360 lub UFKK 290). Kasetę HBKK montuje się w ramie puszki podłogowej mocnej (500,1000 lub 2000 kg). Sama kaseta jest równieŝ (od spodu) wzmocniona grubą blachą Stalową, ocynkowaną (5, 10 lub 15 mm) Kasety takie mogą być wtedy tylko w 2 wykonaniach: - jako ślepe (rewizje), - z wypustem w formie tubusa. Uwaga: do puszek o zwiększonym obciąŝeniu nie stosuje się Wypustów uchylnych! Przykłady kaset do puszek o zwiększonym obciąŝeniu: 500, 1000 i 2000 kg. 1.Kasety o obciąŝeniu 500 kg. ZłoŜone z nast. Komponentów: - puszki podłogowej uniwersalnej UDH3 503 lub UDH2-502, - ramy wzmacniającej,stabilizującej RSLK Q360 lub RSLK Q290, - kasety z blachy nierdzewnej UFKK Q360(UFKK Q290). Kasety UFKK Q360/UFKK Q290 tylko w nast. Wykonaniach: - jako ślepe(rewizje), - z wypustem na kabelki w formie tubusa.
14 MoŜliwe nast. wkłady pokryw uchylnych: Q3 593(lub Q4 594)dla kasety HBKK Q360 lub Q2-562(ewentualnie Q2S-568)dla kasety HBKK Q290. Wymiary ramy zewn.:360 x 360 mm(290 x 290). RóŜnica między wysokością ramy zewn. I wewn. Wynosi 12 mm (powstała poprzez wzmocnienie ramy wewn. Blachą stalową ocynk o grubości 10 mm). Min. Zagłębienie dla tych kaset wynosi: -przy zastosowaniu wkładów Q4 i Q2S: 65 mm, -przy stosowaniu wkładów Q2 i Q3: 85 mm. 2. Kasety do puszki o obciąŝeniu 1000 kg. a/ HBKK Q29 BL (ślepa).tulejki ze śrubami M12. Wymiary ramy zewn.: 290 x 290 mm. Wysokość ramy zewn.: 40 mm. Wysokość ramy wewn.: 30 mm. b/ HBKK Q20 BL (ślepa).tulejki ze śrubami M12. Wymiary ramy zewn.: 200 x 200 mm. Wysokość ramy zewn.: 22 mm. Wysokość ramy wewn.: 8 mm. Zamontowana kaseta HBKK Q405 w puszce o obciąŝeniu 1000 kg. Obiekt: Daimler- Chrysler w Warszawie 3. Kasety do puszki o obciąŝeniu 2000 kg. a/ HBKK Q32 TUM E29 (z zespołem montaŝowym tubusa). Tulejki ze śrubami M12. Wymiary ramy zewn.: 320 x 320 mm. Wkład pokrywy Q2-562 i 2 puszki montaŝowe GB2. Wysokość ramy zewn.: 29 mm. Wysokość ramki wewn.: 13 mm.
15 b/ HBKK Q405 TUM E46 (z zespołem pod tubus). Tulejki i śruby M12. Wymiary ramy zewn.:405 x 405 mm. Rama wewn. Wzmocniona blachą stalową ocynk o grubości 15 mm. Wysokość ramy zewn.: 46 mm. Wysokość ramy wewn.: 30 mm. Wkład pokrywy Q3-593 z 3 puszkami montaŝowymi GB3. Min. Zagłębienie kasety:100 mm. c/ HBKK Q405 TUM E29 (z zespołem montaŝowym pod tubus). Tulejki i śruby M12. Wymiary ramy zewnętrznej: 405 x 405 mm. Wysokość ramy zewn.: 29 mm. Wysokość ramy wewn.: 13 mm. Wkład pokrywy Q3-593 z 3 puszkami GB RóŜne wykonania specjalne kaset HBKK. Oprócz standardowych wykonań kaset, oferujemy róŝne wykonania specjalne, Na śyczenie Klienta. Przedstawiamy poniŝej róŝne wykonania specjalne kaset HBKK z blachy nierdzewnej I mosiądzu. Inne typy kaset: na zamówienie. 1. HBKK Q15 BL E18. Kaseta ślepa(rewizja) o wymiarach (rama zewn.) 150 x 150 mm. Wysokość ramki zewn.: 18 mm. Wysokość ramki wewn.: 12 mm. 2. HBKK Q30 LE E20. Kaseta z wypustem uchylnym z blachy nierdzewnej. Wymiary ramki zewn.: 300 x 300 mm. Wysokość ramki zewn.: 20 mm. Wysokość ramki wewn.: 14 mm. Wkład pokrywy Q3-593 z 3 puszkami montaŝowymi GB3. 3. HBKK Q27 LE E20. Kaseta z wypustem uchylnym z blachy nierdzewnej. Wymiary ramki zewn.: 270 x 270 mm. Wysokość ramki zewn.: 20 mm. Wysokość ramki wewn.: 14 mm. Wkład pokrywy Q2-562 z 2 puszkami montaŝowymi GB2. 4. HBKK E2 LE E20. Kaseta prostokątna z wypustem uchylnym z blachy nierdzewnej. Wymiary ramy zewn.: 200 x 300 mm. Wysokość ramy zewn.: 20 mm. Wysokość ramy wewn.: 14 mm.
16 5. HBKK Q27 LE E20. Kaseta kwadratowa (270 x 270 mm) z wypustem uchylnym z blachy nierdzewnej. Wysokość ramy zewn.: 20 mm, zaś ramy wewn.: 14 mm. 6. HBKK E2 LM M20. Kaseta mosięŝna prostokątna, z wypustem uchylnym z mosiądzu. Wymiary ramy zewn.: 200 x 300 mm. Wysokość ramki zewn.: 20 mm. Wysokość ramki wewn.:14 mm. 7. HBKK Q27 LM M20. Kaseta mosięŝna kwadratowa, wypustem uchylnym z mosiądzu. Wymiary ramy zewn.: 270 x 270 mm. Wysokość ramy zewn.: 20 mm. Wysokość ramki wewn.: 14 mm. 8. HBKK Q34 LM M29 G3. Kaseta mosięŝna kwadratowa, z wypustem uchylnym z mosiądzu. Wymiary ramy zewn.: 340 x 340 mm. Wysokość ramki zewn.: 29 mm. Wysokość ramki wewn.: 23 mm. Wkład G3 pokrywy Q3-593 z 3 puszkami montaŝowymi GB3. 9. HBKK Q600 LE E29. Kaseta duŝa (wymiary ramy zewn.: 600 x 600 mm), z wypustem uchylnym ze stali Nierdzewnej. Wysokość ramki zewn.: 29 mm. Wysokość ramki wewn.: 23 mm. Uwaga: generalnie kasety HBKK wymagają większego zagłębienia (od 100 mm wzwyŝ) Podsumowanie dot. Kaset HBKK. Kasety HBKK, przewidziane początkowo jako samonośne (kaseta w kasecie), powoli Przekształcone zostają jako kasety montowane na podłoŝu (stropie) i poziomowane. SłuŜą do tego przyspawane od spodu tulejki i wkręcane w nie śruby nośne ze stopkami Mocującymi. Poziomowanie pozwala na uzyskanie (sztucznie) dowolnej wysokości ramki zewnętrznej: Od 0 mm do faktycznej wysokości tejŝe ramki. Chodzi o dokładne dopasowanie wysokości ramki zewnętrznej kasety HBKK do grubości Twardej wykładziny (parkiet, kamień naturalny, itp.). Jest to niewątpliwie duŝa zaleta takich rozwiązań podłogowych! NiezaleŜnie od tego stosowane są nadal tradycyjne kasety HBKK (kaseta w kasecie; mocowanie ramy zewn. Do podłoŝa, głównie do podłóg podniesionych, Wyklejonych np. Parkietem). Kształty i wymiary kaset HBKK mogą być praktycznie dowolne; jedyne ograniczenia Stanowią montowane w kasetach wkłady pokryw uchylnych. Kasety HBKK moŝna montować równieŝ w puszkach podłogowych; Standardowych puszkach uniwersalnych UDH2 lub UDH3 i ramach montaŝowych
17 UDM2 lub UDM3. Poza tym kasety HBKK stanowią standardowe rozwiązania kaset do puszek podłogowych O zwiększonym obciąŝeniu (1000 kg lub 2000 kg).
