1 Instrukcja instalacji kamery IP Wi-Fi TruVision serii 11/31 P/N PL REV B ISS 24APR15
2 Copyright 2015 United Technologies Corporation. Interlogix to część UTC Building & Industrial Systems oddziału firmy United Technologies Corporation. Wszelkie prawa zastrzeżone. Znaki towarowe i patenty Znaki towarowe użyte w niniejszym dokumencie mogą być znakami towarowymi lub zastrzeżonymi znakami towarowymi ich producentów lub ich sprzedawców. Producent Interlogix 2955 Red Hill Avenue, Costa Mesa, CA , USA Autoryzowany przedstawiciel producenta na terenie Unii Europejskiej: UTC Fire & Security B.V. Kelvinstraat 7, 6003 DH Weert, The Netherlands Certyfikaty N4131 Niniejsze urządzenie zostało przetestowane i uznane za zgodne z ograniczeniami urządzeń cyfrowych klasy B zgodnie z częścią 15 norm FCC. Wartości graniczne ustanowiono w celu stworzenia należytego zabezpieczenia przed szkodliwymi zakłóceniami w instalacjach budynków mieszkalnych. Niniejsze urządzenie wytwarza, wykorzystuje i może stanowić źródło promieniowania energii o częstotliwości radiowej. Jeżeli nie zostanie zainstalowane i nie będzie użytkowane zgodnie z instrukcją, może stać się źródłem szkodliwych zakłóceń dla urządzeń radiowych. Nie ma jednak gwarancji, że zakłócenia nie wystąpią w konkretnej instalacji. Jeżeli niniejsze urządzenie będzie powodować szkodliwe zakłócenia w odbiorze radiowym lub telewizyjnym, zaleca się, aby użytkownik spróbował je usunąć w jeden z następujących sposobów: 1. Zmieniając kierunek lub miejsce zainstalowania anteny odbiorczej. 2. Zwiększając odległość między urządzeniem a odbiornikiem. 3. Podłączając urządzenie do gniazdka sieciowego innego niż to, do którego podłączono odbiornik. 4. Korzystając z pomocy sprzedawcy lub doświadczonego technika radiowotelewizyjnego. Przestroga CC Aby zapewnić zgodność z przepisami, należy używać wyłącznie ekranowanych kabli połączeniowych do komputera lub urządzeń peryferyjnych. Wszelkie zmiany lub modyfikacje tego urządzenia niezatwierdzone przez stronę odpowiedzialną za zgodność mogą unieważnić prawo użytkownika do używania tego urządzenia. To urządzenie spełnia wymogi części 15 przepisów FCC. Działanie urządzenia jest zgodne z dwiema poniższymi zasadami: (1) Urządzenie nie może powodować szkodliwych zakłóceń. (2) To urządzenie musi akceptować wszelkie odbierane zakłócenia, w tym takie, które mogłyby spowodować niepożądane działanie.
3 Wszelkie zmiany lub modyfikacje tego urządzenia niezatwierdzone przez stronę odpowiedzialną za zgodność mogą unieważnić prawo użytkownika do używania tego urządzenia. Oświadczenie Federalnej Komisji Łączności (FCC) dotyczące narażenia na promieniowanie Niniejsze urządzenie jest zgodne z deklarowanymi wytycznymi FCC narażenia na promieniowanie dla środowiska niekontrolowanego. Aby nie dopuścić do przekroczenia wartości granicznych narażenia na promieniowanie określonych przez FCC, podczas standardowej pracy urządzenia człowiek powinien znajdować się w odległości nie mniejszej niż 20 cm (8 cali). Oświadczenie zgodności R&TTE Niniejsze urządzenie jest zgodne z wszystkimi wymogami Dyrektywy 1999/5/WE Parlamentu Europejskiego i Rady z 9 marca 1999 roku dotyczącej sprzętu radiowego oraz końcowego sprzętu telekomunikacyjnego (terminali), oraz wzajemnego uznania ich kompatybilności (R&TTE). Dyrektywa R&TTE unieważnia i zastępuje wszystkie wymogi zawarte w Dyrektywie 98/13/EWG (końcowy sprzęt telekomunikacyjny i urządzenia naziemnych stacji satelitarnych) z dnia 8 kwietnia 2000 roku. Bezpieczeństwo Niniejsze urządzenie zostało zaprojektowane z najwyższą starannością pod względem bezpieczeństwa instalatorów oraz użytkowników kamery. Podczas pracy ze sprzętem elektrycznym należy jednak zwrócić szczególną uwagę na zagrożenia związane z porażeniem prądem elektrycznym oraz elektrycznością statyczną. Dlatego też należy zawsze przestrzegać tych wytycznych oraz wytycznych producenta komputera w celu zapewnienia bezpiecznego użytkowania sprzętu. Ograniczenia krajowe Niniejsze urządzenie jest przeznaczone do użytku biurowego i domowego we wszystkich krajach członkowskich Unii Europejskiej (oraz krajach, w których przestrzega się wytycznych Dyrektywy 1999/5/WE) bez ograniczeń, z wyjątkiem wymienionych poniżej krajów: Kraj Ograniczenie Przyczyny/uwagi Bułgaria Brak Wymagane ogólne pozwolenie do wykorzystania poza budynkami i w zastosowaniach publicznych. Francja Do użytku na zewnątrz; ograniczenie do 10 mw EIRP w paśmie ,5 MHz. Do użytku wojskowego (radiolokacja). W ubiegłych latach prowadzono prace nad ponownym przejęciem pasma 2,4 GHz w celu zapewnienia zgodności z obowiązującymi przepisami. Pełne wdrożenie planowane na 2012 r. Luksemburg Brak Wymagane ogólne pozwolenie na świadczenie usług sieciowych i serwisowych (nie dotyczy widma).
4 Aneks 3 B oraz A, systemy szerokopasmowej transmisji danych 2400,0 2483,5 MHz: Kraj Ograniczenie Przyczyny/uwagi Norwegia Wprowadzone Niniejszy podrozdział nie dotyczy obszaru geograficznego w promieniu 20 km od centrum Ny-Alesund. Włochy Wprowadzone Użytkowanie publiczne podlega uzyskaniu ogólnej zgody wydanej właściwego dostawcę usług. Rosja Ograniczone wdrożenie 1. SRD z modulacją FHSS 1.1. Maks. 2,5 mw EIRP Maks. 100 mw EIRP. Dozwolone użytkowanie SRD na zewnątrz bez ograniczenia co do wysokości instalacji wyłącznie do celów zbierania danych telemetrycznych przez zautomatyzowane systemy do monitorowania i zliczania zasobów. Dozwolone użytkowanie SRD na zewnątrz do innych celów tylko wtedy, gdy wysokość instalacji nie przekracza 10 m nad powierzchnię gruntu Maksymalna wartość 100 mw EIRP w zastosowaniach wewnątrz pomieszczeń. 2. SRD z DSSS i modulacją szerokopasmową inną niż FHSS 2.1. Maksymalna średnia gęstość EIRP wynosi 2 mw/mhz. Maks. 100 mw EIRP Maksymalna średnia gęstość EIRP wynosi 20 mw/mhz. Maks. 100 mw EIRP. Dopuszcza się użytkowanie SRD na zewnątrz wyłącznie do celów zbierania danych telemetrycznych przez zautomatyzowane systemy do monitorowania i zliczania zasobów lub systemy bezpieczeństwa Maksymalna średnia gęstość EIRP wynosi 10 mw/mhz. Maksymalna wartość 100 mw EIRP w zastosowaniach wewnątrz pomieszczeń. Ukraina Ograniczone wdrożenie EIRP 100 mw z wbudowaną anteną ze współczynnikiem uzysku do 6 dbi. W wypadku sprzętu radiowego wysyłającego fale radiowe w sposób celowy należy dołączyć następujące informacje: (a) pasma częstotliwości, na których pracuje sprzęt radiowy, (a) maksymalną moc nadawanej częstotliwości radiowej w pasmach częstotliwości, na których pracuje sprzęt radiowy.
5 2012/19/EU (dyrektywa WEEE): Na obszarze Unii Europejskiej produktów oznaczonych tym znakiem nie wolno utylizować wraz z odpadami miejskimi. W celu zapewnienia właściwej utylizacji należy zwrócić ten produkt do lokalnego dostawcy przy zakupie ekwiwalentnego, nowego urządzenia albo dostarczyć go do wyznaczonego punktu zbiórki. Aby uzyskać więcej informacji, zobacz: Informacje kontaktowe 2006/66/EC (dyrektywa dotycząca baterii): Ten produkt zawiera baterię, której nie można utylizować na obszarze Unii Europejskiej razem z innymi odpadami komunalnymi. Szczegółowe informacji dotyczące baterii znajdują się w dokumentacji produktu. Bateria jest oznaczona tym symbolem, który może zawierać litery wskazują obecność kadmu (Cd), ołowiu (Pb) lub rtęci (Hg). W celu prawidłowego recyklingu należy zwrócić produkt do dostawcy lub oddać do wyznaczonego punktu zbiórki. Aby uzyskać więcej informacji, zobacz: Informacje kontaktowe zawiera witryna internetowa lub
6 Spis treści Wprowadzenie 7 Przedstawienie produktu 7 Instalacja 8 Warunki instalacji 8 Zawartość opakowania 9 Wymagania dotyczące kabli 12 Opis kamery 12 Konfigurowanie kamery 13 Konfigurowanie transmisji Wi-Fi 13 Dostęp do karty SD 20 Podłączanie głośnika 21 Montaż kamery do montażu klinowego 22 Korzystanie z kamery za pomocą rejestratora 24 Korzystanie z kamery za pomocą aplikacji TruVision Navigator 25 Zapewnienie odporności na korozję 25 Dane techniczne 26 Kamery IP do montażu klinowego TruVision 26 Opis styków 28 6 Instrukcja instalacji
7 Wprowadzenie Przedstawienie produktu Jest to instrukcja instalacji następujących modeli kamer IP Wi-Fi TruVision serii 11 31: TVW-1103 (1,3 megapiksela, kamera Wi-Fi, obiektyw 2,8 mm, szara, PAL) TVW-3103 (1,3 megapiksela, kamera Wi-Fi, obiektyw 2,8 mm, szara, NTSC) TVW-1104 (1,3 megapiksela, kamera Wi-Fi, obiektyw 2,8 mm, biała, PAL) TVW-3104 (1,3 megapiksela, kamera Wi-Fi, obiektyw 2,8 mm, biała, NTSC) TVW-1105 (3 megapiksele, kamera Wi-Fi, obiektyw 2,8 mm, szara, PAL) TVW-3105 (3 megapiksele, kamera Wi-Fi, obiektyw 2,8 mm, szara, NTSC) TVW-1106 (3 megapiksele, kamera Wi-Fi, obiektyw 2,8 mm, biała, PAL) TVW-3106 (3 megapiksele, kamera Wi-Fi, obiektyw 2,8 mm, biała, NTSC) TVW-1116 (3 megapiksele, kamera Wi-Fi, obiektyw 6 mm, biała, PAL) TVW-3116 (3 megapiksele, kamera Wi-Fi, obiektyw 6 mm, biała, NTSC) Instrukcja instalacji 7
8 Instalacja Niniejsza sekcja zawiera informacje dotyczące instalacji kamer. Warunki instalacji Podczas instalowania produktu należy rozważyć następujące czynniki: Parametry elektryczne: należy zachować ostrożność podczas instalowania okablowania elektrycznego. Ta czynność musi zostać wykonana przez wykwalifikowany personel. W celu zasilania kamery należy zawsze używać odpowiedniego przełącznika PoE bądź zasilacza 12 V (prąd stały) klasy 2 uznawanych przez UL lub mających certyfikat CE. Nie wolno przeciążać przewodu zasilającego ani zasilacza. Wentylacja: należy upewnić się, że miejsce planowanej instalacji jest dobrze wentylowane. Temperatura: nie wolno używać kamery w warunkach innych, niż podane (dotyczy to danych znamionowych temperatury, wilgotność i zasilania). Kamera działa w przedziale temperaturowym od 30 do +60 C (od 22 do 140 F). Wilgotność powinna być mniejsza niż 90%. Wilgoć: nie wolno narażać kamery na działanie wilgoci lub deszczu ani używać jej w wilgotnym obszarze. W wypadku zamoczenia kamery należy natychmiast odłączyć zasilanie i wezwać przeszkolonego pracownika serwisu. Wilgoć może skutkować uszkodzeniem kamery oraz stwarzać zagrożenie porażeniem elektrycznym. Serwis: nie należy podejmować prób samodzielnego wykonywania czynności serwisowych kamery. Wszelkie próby rozmontowania tego produktu lub zdjęcia z niego osłon spowodują utratę gwarancji. Mogą także 8 Instrukcja instalacji
9 spowodować poważne obrażenia. Wszystkie czynności serwisowe muszą zostać wykonane przez wykwalifikowany personel serwisowy. Czyszczenie: modułów czujnikowych nie należy dotykać palcami. Jeśli czyszczenie jest konieczne, należy użyć czystej szmatki nasączonej niewielką ilością etanolu i delikatnie przetrzeć kamerę. Jeśli kamera nie będzie używana przez dłuższy czas, należy nałożyć pokrywę obiektywu, aby chronić czujniki przed brudem. Zawartość opakowania Sprawdź, czy opakowanie i jego zawartość nie są uszkodzone. Jeżeli jakikolwiek podzespół został uszkodzony lub brakuje go w opakowaniu, nie wolno używać urządzenia, należy natychmiast skontaktować się z dostawcą. Jeśli zwraca się urządzenie, należy je odesłać w oryginalnym opakowaniu. kamera IP do montażu klinowego Kamera Instrukcja instalacji 9
10 Instrukcja instalacji Dysk CD z instrukcją konfiguracji i oprogramowaniem TruVision Device Finder Szablon A do mocowania z płytką konwersyjną Wkręty Szablon B do mocowania bez płytki konwersyjnej Kołek rozporowy do płyt gipsowych śr. 7,5 x 24,5 mm (3 szt.) Wkręt M4 4 x 25 mm (3 szt.) Złącze wodoszczelne: zapewnia odporność złącza sieciowego na działanie wody. 10 Złącze 12 V (prąd stały): gniazdko jack prądu stałego złączy zacisków z oznaczeniem polaryzacji (ujemny, dodatni). Instrukcja instalacji
11 Wkręty C: M4 8, 2 szt. Klucz imbusowy przeciwsabotażowy Narzędzie do ustawiania obiektywu Płytka konwersyjna Informacje dotyczące WEEE oraz utylizacji baterii PRZESTROGA: należy używać zasilaczy o bezpośrednim podłączeniu podanych na liście UL i mających certyfikat CE/oznaczonych jako klasa 2 lub LPS (ang. Limited Power Source źródło zasilania z własnym ograniczeniem) o wymaganej mocy znamionowej podanej na urządzeniu. PRZESTROGA: wymiana baterii na baterie niewłaściwego typu grozi eksplozją. Zużyte baterie można utylizować wyłącznie w sposób zgodny z instrukcjami. Instrukcja instalacji 11
12 Wymagania dotyczące kabli Aby zapewnić poprawne funkcjonowanie tego urządzenia, należy przestrzegać wymogów dotyczących okablowania i zasilania kamer. Zaleca się użycie okablowania kategorii 5 lub lepszego. Całe okablowanie sieci należy zainstalować zgodnie z obowiązującymi normami i przepisami. Opis kamery Rysunek 1: Kamera IP do montażu klinowego Pokrywa/obudowa kamery 2. Obiektyw 3. Karta SD 4. Port Ethernet RJ45 PoE 5. Zasilacz 6. Podstawa 7. Port audio i alarmu 8. Przycisk resetu/wps 9. Płytka konwersyjna 10. Antena 11. Mikrofon 12 Instrukcja instalacji
13 Konfigurowanie kamery Uwaga: jeżeli źródło światła w miejscu zainstalowania kamery wykazuje znaczące, nagłe zmiany natężenia oświetlenia, kamera może nie działać w prawidłowy sposób. Aby szybko uruchomić kamerę: 1. Przygotuj powierzchnię montażową. 2 Przymocuj kamerę, używając odpowiednich elementów złącznych. Patrz Montaż kamery do montażu klinowego na stronie Skonfiguruj parametry sieciowe oraz przesyłania kamery, aby można ją było obsługiwać za pośrednictwem sieci. Aby uzyskać dalsze informacje, zapoznaj się z Instrukcją konfiguracji kamery IP TruVision. 4. Zaprogramuj kamerę odpowiednio do lokalizacji. Aby uzyskać dalsze informacje, zapoznaj się z Instrukcją konfiguracji kamery IP TruVision serii 11/31. Konfigurowanie transmisji Wi-Fi Aby uzyskać informacje na temat konfigurowania transmisji Wi- Fi, zapoznaj się z Instrukcją konfiguracji kamery IP TruVision serii 11/31. Odległość przy transmisji Wi-Fi Odległość/zasięg transmisji Wi-Fi wynosi około 50 m (164 stopy) w wolnym powietrzu. Uwaga: odległość transmisji może ulec zmianie i zależy od obecności przeszkód fizycznych, jak np. drzewa, ściany, windy, drzwi przeciwpożarowe i meble. Należy unikać litych ścian i metalowych przedmiotów na ścieżce transmisji. Inne sieci Wi-Fi (jak np. Wi-Fi, WiMAX) pracujące w paśmie 2,4 GHz Instrukcja instalacji 13

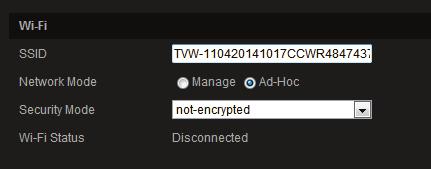

14 i pewne typy urządzeń (np. kuchenka mikrofalowa przy dwupunktowej transmisji Wi-Fi) mogą powodować zakłócenia pracy sieci. W efekcie może dojść do skrócenia odległości/zasięgu transmisji. Dostęp do kamery poprzez sieć Wi-Fi (tryb ad-hoc) Uwaga: domyślny tryb pracy kamery to ad-hoc. Identyfikatorem SSID jest numer seryjny. 1. Włącz zasilanie kamery. 2. Wyszukaj na komputerze identyfikator SSID, który został skonfigurowany w kamerze dla trybu ad-hoc. Wybierz identyfikator SSID, aby połączyć się z kamerą. 14 Instrukcja instalacji

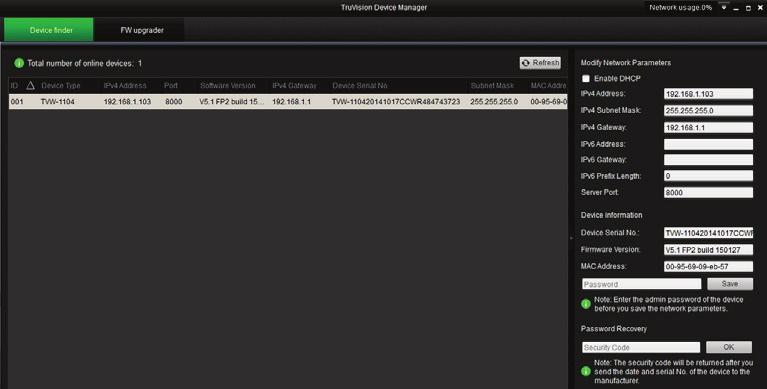

15 3. Po nawiązaniu połączenia użyj narzędzia TruVision Device Finder lub Device Manager i zmień adres IP kamery na adres znajdujący się w tej samej podsieci routera. Uwaga: adres IP Wi-Fi komputera musi także znajdować się w tej samej podsieci. Instrukcja instalacji 15

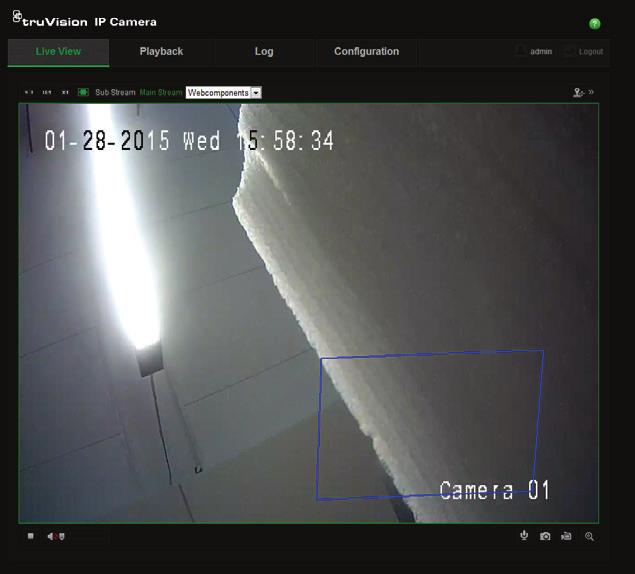

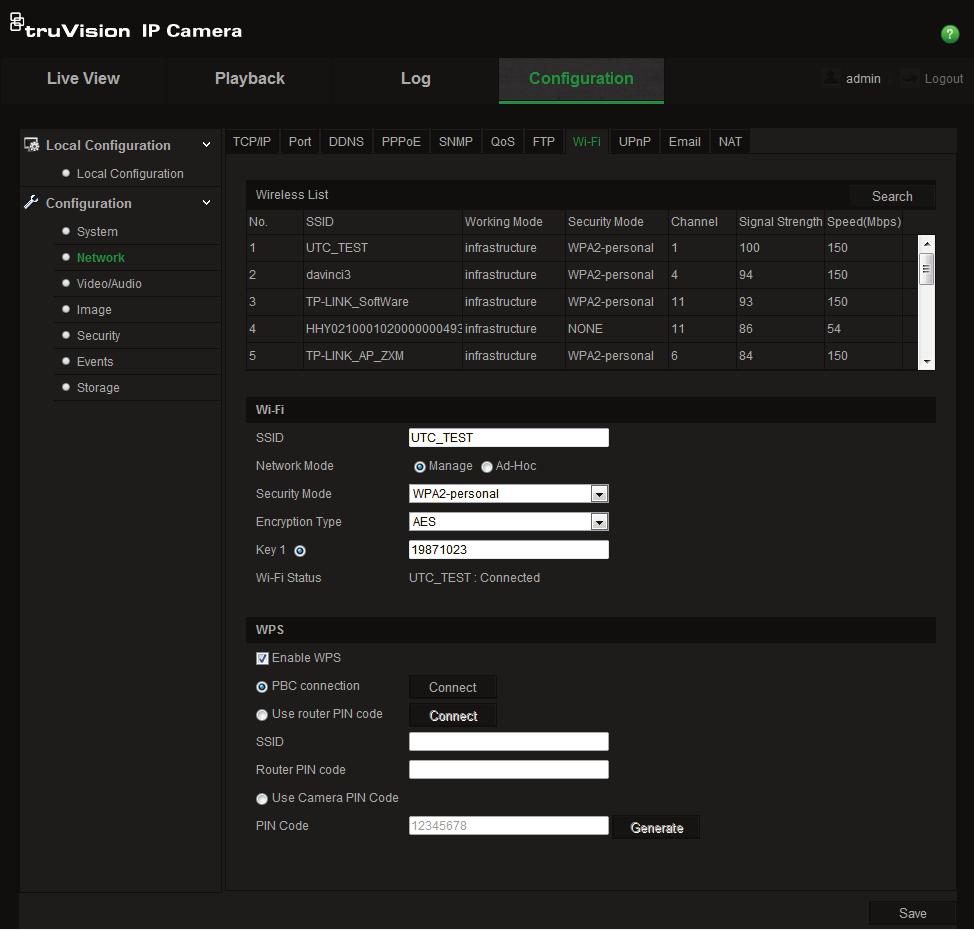

16 4. Zaloguj się do kamery za pomocą przeglądarki internetowej i przejdź do strony Wi-Fi. 5. Wybierz żądaną sieć Wi-Fi i w razie potrzeby wpisz hasło. 6. Kliknij przycisk Zapisz, aby zapisać ustawienia. 16 Instrukcja instalacji
17 7. Po podłączeniu kamery do routera tryb ad-hoc zostanie wyłączony. Wybierz router Wi-Fi na laptopie i połącz się z nim. 8. Uruchom narzędzie Device Finder, aby sprawdzić adres IP WLAN kamery. Zaloguj się do kamery, aby wyświetlić podgląd na żywo. Instrukcja instalacji 17

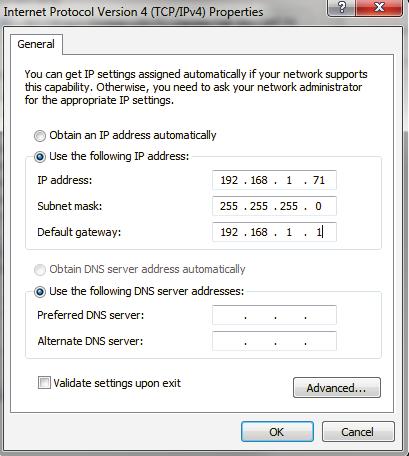

18 Dostęp do kamery za pomocą kabla sieciowego W trakcie początkowego konfigurowania ustawień Wi-Fi podłącz kamerę do routera za pomocą kabla sieciowego, a następnie otwórz przeglądarkę internetową w celu ukończenia konfiguracji Wi-Fi kliknięciem przycisku Zapisz. Gdy stan Wi-Fi zmieni się z Odłączony na Podłączony, połączenie Wi-Fi zostało pomyślnie skonfigurowane. 18 Instrukcja instalacji

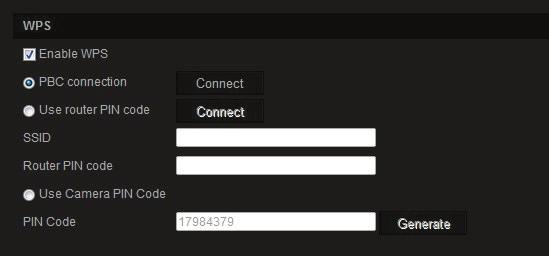

19 WPS Kamera obsługuje funkcję WPS (Wi-Fi Protected Setup) ułatwiającą skonfigurowanie połączenia Wi-Fi z routerem Wi-Fi. Instrukcja instalacji 19
20 Tryb PBC: naciśnij przycisk WPS na routerze Wi-Fi. Wskaźnik WPS zacznie migać. (Ustawienia WPS zależą od typu urządzenia. Szczegółowe informacje zawiera instrukcja obsługi routera Wi-Fi). Zaznacz pole wyboru PBC i kliknij przycisk Połącz. Kamera i router Wi-Fi zostaną połączone w sposób automatyczny. Tryb PIN: kod PIN jest wydrukowany na routerze Wi-Fi. Wprowadź kod PIN w pasku Kod PIN routera i zaznacz pole wyboru Użyj kodu PIN routera. Kliknij przycisk Połącz, aby połączyć kamerę z routerem Wi-Fi. Można wygenerować kod PIN po stronie kamery i skonfigurować router Wi-Fi w celu ukończenia procesu łączenia. (Szczegółowe informacje zawiera instrukcja obsługi routera Wi-Fi). Należy zauważyć, że okres ważności kodu PIN wynosi 120 sekund. Dostęp do karty SD Włóż kartę Micro SD o pojemności do 64 GB, która będzie pełnić rolę lokalnej pamięci masowej do zapisywania kopii zapasowej, np. w przypadku awarii sieci (patrz Rysunek 1 na stronie 12). Karta SD nie została dostarczona z kamerą. 20 Instrukcja instalacji
21 Dostęp do nagrań wideo i plików dziennika zapisanych na karcie Micro SD można uzyskać tylko z poziomu przeglądarki internetowej. Dostępu do karty nie można uzyskać za pomocą aplikacji TruVision Navigator ani urządzenia nagrywającego. Podłączanie głośnika Kamera jest wyposażona w mikrofon, który umożliwia rejestrowanie sygnału audio. Aby odsłuchiwać dźwięk, do wyjścia audio i złącza masy kamery można podłączyć głośnik zewnętrzny. Głośnik nie został dostarczony z kamerą. GND Audio Output Uwaga: głośnik należy zasilić przy użyciu właściwego zasilacza. Więcej szczegółowych informacji można znaleźć w danych technicznych głośnika oraz instrukcji obsługi. Instrukcja instalacji 21
22 Montaż kamery do montażu klinowego Aby zamontować kamerę do montażu klinowego do ściany lub sufitu: 1. Wywierć w powierzchni montażowej otwory na elementy złączne, korzystając z dostarczonego szablonu montażowego. Aby poprowadzić przewody od podstawy kamery, wytnij w powierzchni montażowej otwór na przewody. 2. Przymocuj płytkę konwersyjną do powierzchni montażowej (opcjonalnie). Uwaga: jeżeli jest to konieczne, można wyjąć języczek (A) z boku płytki konwersyjnej, aby przeprowadzić przez nią przewody. A 3. Poluzuj wkręty mocujące przeciwsabotażowym kluczem imbusowym (dostarczonym), aby zdjąć pokrywę kamery. 22 Instrukcja instalacji
23 4. Zależnie od rodzaju instalacji zamontuj podstawę kamery do płytki konwersyjnej lub powierzchni montażowej. 5. Za pomocą dostarczonego narzędzia do ustawiania obiektywu do ustawienia kąta panoramowania [±30 ], kąta pochylenia [0 80 ] i kąta obrotu [0 360 ]. Instrukcja instalacji 23
24 Panorama Narzędzie do regulacji Rotacja Pochylenie 6. Załóż ponownie pokrywę kopuły na kamerę. Korzystanie z kamery za pomocą rejestratora Informacje na temat podłączania i obsługi kamery za pomocą tych systemów można znaleźć w instrukcjach użytkownika rejestratora. 24 Instrukcja instalacji
25 Korzystanie z kamery za pomocą aplikacji TruVision Navigator Aby obsługa kamery za pomocą aplikacji TruVision Navigator była możliwa, należy ją podłączyć do systemu Interlogix NVR lub hybrydowego rejestratora DVR. Informacje na temat sterowania kamerą za pomocą aplikacji TruVision Navigator można znaleźć w instrukcji obsługi tej aplikacji. Zapewnienie odporności na korozję W standardowych zastosowaniach na zewnątrz i wewnątrz pomieszczeń kamera ma klasę ochrony IP66 przed wodą i pyłem. Należy postępować zgodnie z instrukcjami instalacji zamieszczonymi w instrukcji, aby zamontować kamerę w wymagany sposób. silicone sealant Gdy kamera jest instalowana w środowisku korozyjnym, jak np. na statku morskim, w instalacji przybrzeżnej lub zakładach chemicznych, należy użyć uszczelniacza silikonowego (do zakupienia oddzielnie) w celu uszczelnienia otworu mikrofonu. Typowy okres utwardzania wynosi od jednej do dwóch godzin w przedziale temperaturowym od 40 do 100 F (od 5 do 40 C). Instrukcja instalacji 25
26 Konstrukcja i wykonanie obudowy kamery i osprzętu zapewniają ochronę antykorozyjną. Należy jednak uszczelnić połączenie kablowe podczas prac instalacyjnych. Zgodnie z wszystkimi lokalnymi przepisami należy użyć taśmy izolacyjnej lub skrzynki połączeniowej odpornej na korozję w celu podłączenia kabli. Uwaga: uszczelnienie otworu mikrofonu ma wpływ na czułość wejścia audio kamery. Dane techniczne Kamery IP do montażu klinowego TruVision Parametry elektryczne Napięcie wejściowe Pobór mocy Parametry Wi-Fi Standard Wi-Fi Zakres częstotliwości Pasmo komunikacji Bezpieczeństwo Szybkość transmisji Zasięg transmisji 12 V, prąd stały, PoE (IEEE 802.3af) Maks. 5 W IEEE802.11b/g/n Od 2,4 do 2,4835 GHz Obsługa 20/40 MHz 64/128-bitowe WEP, WPA/WPA2, WPA-PSK/WPA2-PSK, WPS 11b: 11 Mb/s, 11g: 54 Mb/s, 11n: do 150 Mb/s do 50 m * Zależy od środowiska roboczego. 26 Instrukcja instalacji
27 Moc wyjściowa transmisji Inne Złącza Temperatura pracy Wymiary (D S x W) Masa Klasa środowiskowa 11b: 17 ±1,5 dbm przy 11 Mb/s 11g: 14 ±1,5 dbm przy 54 Mb/s 11n: 12,5 ±1,5 dbm Przewód połączeniowy zasilania prądem stałym, przewód połączeniowy RJ45 Od -30 do +60 C (od -22 F do +140 F) mm (3,86 3,49 12,94 cala) 407 g (0,89 funta) IP66 Instrukcja instalacji 27
28 Opis styków Standardowy kabel UTP/STP składa się z ośmiu kolorowych żył. Poniżej na schemacie przedstawiono układ styków i połączenia żył kabla zwykłego i skrosowanego: Rysunek 2: Kabel zwykły 1 Biały/pomarańczowy Biały/pomarańczowy 1 2 Pomarańczowy Pomarańczowy 2 3 Biały-zielony Biały-zielony 3 4 Niebieski Niebieski 4 5 Biały/niebieski Biały/niebieski 5 6 Zielony Zielony 6 7 Biały/brązowy Biały/brązowy 7 8 Brązowy Brązowy 8 Rysunek 3: Kabel skrosowany 1 Biały/pomarańczowy Biały/pomarańczowy 1 2 Pomarańczowy Pomarańczowy 2 3 Biały-zielony Biały-zielony 3 4 Niebieski Niebieski 4 5 Biały/niebieski Biały/niebieski 5 6 Zielony Zielony 6 7 Biały/brązowy Biały/brązowy 7 8 Brązowy Brązowy 8 Przed podłączeniem przewodami do sieci należy upewnić się, że mają to samo przypisanie styków i kolory jak podane powyżej. 28 Instrukcja instalacji
