PROJEKT BUDOWLANY POWTARZALNY BIOLOGICZNEJ OCZYSZCZALNI ŚCIEKOW TEMAT: BIOLOGICZNA PRZYDOMOWA OCZYSZCZALNIA ŚCIEKÓW BIO-HERO midi OBIEKT: INWESTOR:

Transkrypt

1 TEMAT: PROJEKT BUDOWLANY POWTARZALNY BIOLOGICZNEJ OCZYSZCZALNI ŚCIEKOW OBIEKT: BIOLOGICZNA PRZYDOMOWA OCZYSZCZALNIA ŚCIEKÓW BIO-HERO midi INWESTOR: ADRES: PRODUCENT OBIEKTU EKO-SUM ul. Myszkowska 45A Żarki

2 SPIS TREŚCI 1. PRZEDMIOT INWESTYCJI PODSTAWA OPRACOWANIA PROJEKTOWE ROZWIĄZANIE TECHNICZNE LOKALIZACJA PRZYDOMOWEJ OCZYSZCZALNI ŚCIEKÓW SYSTEMU EKO-SUM BIO HERO CHARAKTERYSTYKA PRZYDOMOWEJ OCZYSZCZALNI ŚCIEKÓW SYSTEMU EKO- SUM BIO HERO ZASADA DZIAŁANIA I BUDOWA PRZYDOMOWEJ OCZYSZCZALNI ŚCIEKÓW BILANS ILOŚCI ŚCIEKÓW DLA BUDYNKU MIESZKALNEGO ZAMIESZKAŁEGO PRZEZ 6 OSÓB DOBÓR OSADNIKA CHARAKTERYSTYKA OCZYSZCZONYCH ŚCIEKÓW SCHEMAT BLOKOWY DANE TECHNICZNE OCZYSZCZALNI ZASADY EKSPLOATACJI OCZYSZCZALNI ŚCIEKÓW BIO-HERO WARUNKI GRUNTOWO-WODNE ODBIORNIK ŚCIEKÓW OCZYSZCZONYCH RÓW MELIORACYJNY ZAŁĄCZNIKI: Atest PZH Deklaracja zgodności Wniosek do zgłoszenia montażu oczyszczalni biologicznej Instrukcja montażu wraz z instrukcją wykonania płyty odciążeniowej Karta technologiczna 2

3 1. PRZEDMIOT INWESTYCJI Przedmiotem opracowania jest dokumentacja techniczna dotycząca budowy przydomowej biologicznej oczyszczalni ścieków BIO-HERO w technologii niskoobciążonego napowietrzanego osadu czynnego współpracującego z zawieszonym złożem biologicznym wraz z urządzeniami towarzyszącymi, na potrzeby obiektu, zlokalizowanego w miejscowości: przy (ulica, nr działki):.. Projekt obejmuje dobór wielkości elementów oczyszczalni oraz obiektów towarzyszących, obliczenia ilości ścieków, opis robót budowlano-montażowych poszczególnych obiektów oraz niezbędne rysunki. 2. PODSTAWA OPRACOWANIA Podstawę opracowania stanowią: zlecenie inwestora, mapy sytuacyjno-wysokościowe terenu w skali 1:500, wizja lokalna, warunki techniczne jakim powinny odpowiadać budynki oraz ich usytuowanie Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002r. (Dz. U. Nr 75, poz. 690), rozporządzenie Ministra Środowiska z dnia 8 lipca 2004r. w sprawie warunków jakie należy spełnić przy odprowadzaniu ścieków do wód lub do ziemi oraz w sprawie substancji szczególnie szkodliwych dla środowiska wodnego (Dz. U. Nr 168 poz. 1763), rozporządzenie Ministra Infrastruktury z dnia 14 stycznia 2002r. w sprawie określenia przeciętnych norm zużycia wody (Dz. U. Nr 8, poz. 70), rozporządzenie Ministra Infrastruktury z dnia 2 września 2004 r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego (Dz. U. Nr 202, poz.2072), rozporządzenie Ministra Infrastruktury z dnia 18 maja 2004 r. w sprawie określenia metod i podstaw sporządzania kosztorysu inwestorskiego, obliczania planowanych 3

4 kosztów prac projektowych oraz planowanych kosztów robót budowlanych określonych w programie funkcjonalno-użytkowym (Dz.U Nr 130, poz. 1389), Prawo ochrony środowiska (Dz. U. z 2001r. Nr 62, poz. 627 z późn. zm.), Zasady ustanawiania stref ochronnych źródeł i ujęć wody (Dz. U. Nr 116/91 poz. 503), Prawo wodne, Prawo budowlane, Przydomowe oczyszczalnie ścieków Poradnik 2008r Zbigniew Heinrich. 3. PROJEKTOWE ROZWIĄZANIE TECHNICZNE Projektowane rozwiązanie techniczne, zakłada oczyszczalnie ścieków spełniającą wymagania Polskich Norm oraz rozporządzenie Ministra Środowiska z dnia 8 lipca 2004r. w sprawie warunków jakie należy spełnić przy odprowadzaniu ścieków do wód lub do ziemi oraz w sprawie substancji szczególnie szkodliwych dla środowiska wodnego (Dz. U. Nr 168 poz. 1763), działającą w układzie niskoobciążonego napowietrzanego osadu czynnego współpracującego z zawieszonym złożem biologicznym o przepustowości nie przekraczającej 5m3/dobę. 4. LOKALIZACJA PRZYDOMOWEJ OCZYSZCZALNI ŚCIEKÓW SYSTEMU EKO-SUM BIO HERO Warunki techniczne, jakim powinny odpowiadać budynki (Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r, Dz.U. Nr. 75, poz. 690 ) określają następujące wartości minimalnych odległości osadników gnilnych i drenażu rozsączającego od innych obiektów: 2 m od granicy działki sąsiedniej, drogi (ulicy) lub ciągu pieszego (do pokrywy osadnika gnilnego) na terenach o zabudowie jednorodzinnej i zagrodowej, 30 m od najbliższej studni stanowiącej ujęcie wody pitnej ( po filtrze piaskowym). 4

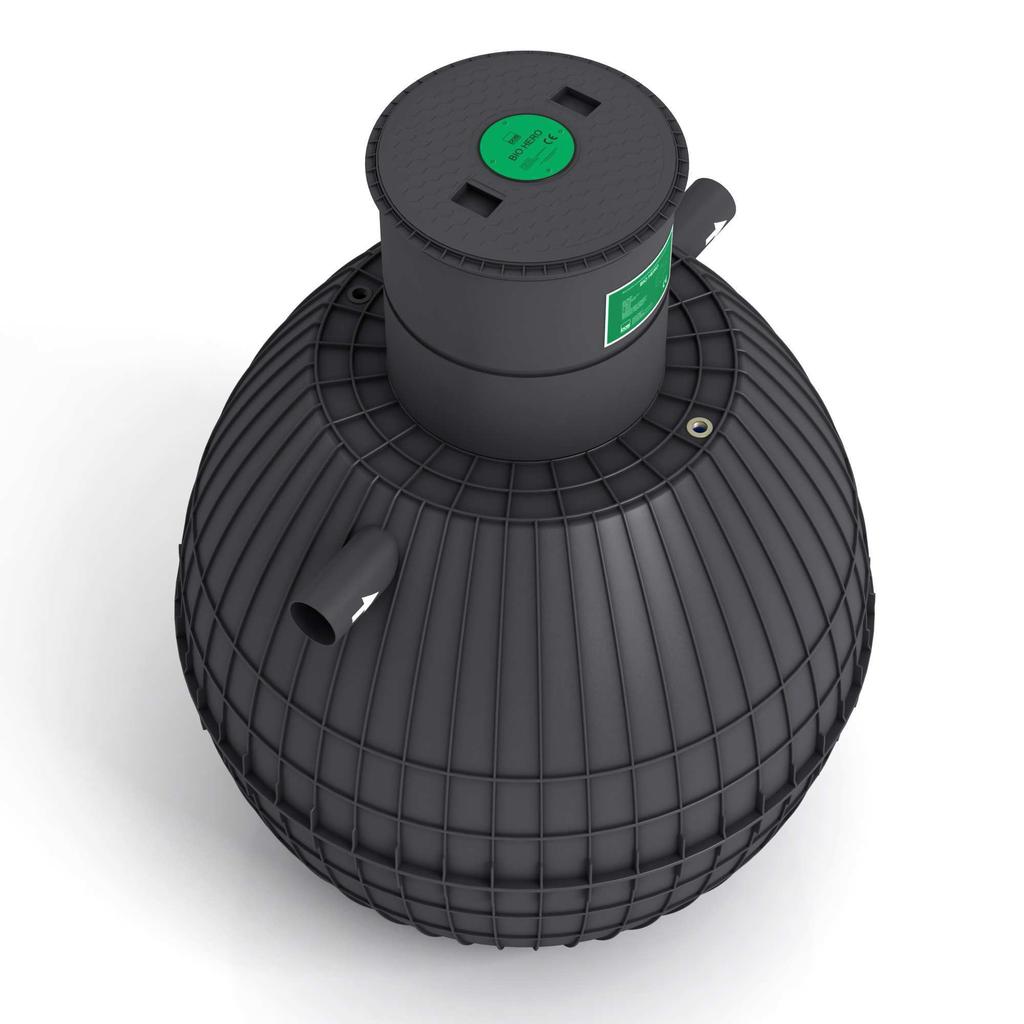

5 Oprócz wymienionych powyżej, należy zachować następujące minimalne odległości: 5 m od ścian budynków mieszkalnych wyposażonych w okna lub drzwi. Jeśli ściana takowych nie posiada, zbiornik można instalować tuż przy ścianie. Należy jednak zwracać uwagę, aby podłoże fundamentu budynku nie zostało osłabione, 3 m od drzew (korzenie mogą pozatykać otwory w rurach rozsączających), 1,5 m od rurociągów gazowych i wodociągowych, 0,8 m od kabli elektrycznych, 0,5 m od kabli telekomunikacyjnych. 5. CHARAKTERYSTYKA PRZYDOMOWEJ OCZYSZCZALNI ŚCIEKÓW SYSTEMU EKO-SUM BIO HERO Oczyszczalnie EKO-SUM produkowane są jako wielokomorowe zbiorniki w kształcie gruszki o pojemnościach 1,0/2,0/2,5 m 3. Wykonane są z polietylenu o podwójnej ściance gr. ok mm. W górnej części zbiornika znajdują się otwory: wlot o średnicy 160 lub 110 mm i wylot o średnicy 110 mm. Osadnik posiada właz o średnicy 500 mm, przykryty pokrywą, służący do usuwania nagromadzonych osadów. Osadniki wyposażone są w system napowietrzania ścieków z pompą elektryczną oraz złoże biologiczne wykonane z kształtek plastikowych. Osadniki firmy EKO-SUM posiadają Atest Państwowego Zakładu Higieny nr HK/W/0073/02/2015 oraz deklarację zgodności z PN-EN :2005+A1:2009 CE. 6. ZASADA DZIAŁANIA I BUDOWA PRZYDOMOWEJ OCZYSZCZALNI ŚCIEKÓW Ścieki bytowe z kanalizacji budynku mieszkalnego, doprowadzane są grawitacyjnie do I komory oczyszczalni przydomowej, gdzie poddawane są procesowi napowietrzania, co powoduje rozwój bakterii tlenowych. Mniej obciążone ścieki przepływają do II komory zbiornika gdzie ulegają sedymentacji zawiesin opadających (czyli grawitacyjnemu oddzieleniu zawieszonych ciał stałych), flotacji tłuszczów i piany fermentacyjnej oraz fermentacji zgromadzonych osadów. W III komorze ściek przepływając przez zawieszone złoże biologiczne poddawany jest procesowi oczyszczania za pomocą bakterii. 5

6 Złoża zawieszone (fluidalne) to system hybrydowy łączący w sobie cechy osadu czynnego i złóż biologicznych. Lekkie kształtki wykonane z tworzyw sztucznych utrzymywane są w toni ścieków przy użyciu sprężonego powietrza. Takie rozwiązanie pozwala prowadzić procesy oczyszczania ścieków w sposób bardzo podobny do technologii osadu czynnego. Możliwość transportu masy biologicznej pomiędzy reaktorami o zmiennym stężeniu tlenu pozawala także na usuwanie fosforu na drodze biologicznej. Obecnie można także spotkać takie rozwiązania na większych oczyszczalniach ścieków pracujących w technologii osadu czynnego. Wprowadzenie do reaktorów z biomasą zawieszoną niewielkich kształtek lub innego materiału umożliwiającego rozwój mikroorganizmów prowadzi do zwiększenia koncentracji materii biologicznej, co ma znaczący wpływ na szybkość usuwania zanieczyszczeń ze ścieków. Odbiornikiem oczyszczonych ścieków może być np. studnia chłonna, rów, ciek wodny, drenaż rozsączający lub tunel rozsączający. 7. BILANS ILOŚCI ŚCIEKÓW DLA BUDYNKU MIESZKALNEGO ZAMIESZKAŁEGO PRZEZ 6 OSÓB Przyjęto ilość ścieków równą ilości zużywanej wody. Średnie dobowe zużycie wody Qd śr gdzie: Qd śr = q x n q jednostkowe zużycie wody przypadające na jednego mieszkańca (q=150 dm 3 /Md) n liczba mieszkańców (n = 6) Qd śr = 0,150 x 6 = 0,9 m 3 /d Maksymalne dobowe zużycie wody Qd max gdzie: Qd max = Qd śr x Nd Nd współczynnik nierównomierności dobowej (Nd = 1,2) Qd max = 0,9 x 1,2 = 1,08 m 3 /d 6

7 Maksymalne godzinowe zużycie wody Qh max gdzie: Qh max = (Qd max x Nh)/24 Nh współczynnik nierównomierności godzinowej (Nh = 1,8) Qh max = (1,08 x 1,8)/24 = 0,081 m 3 /h Średnie godzinowe zużycie wody Qh śr Qh śr = Qd śr/24 = 0,9/24 = 0,0375 m 3 /h Średnie roczne zużycie wody Qa śr Qa śr = Qd śr x 365 = 0,9 x 365 = 328,5 m 3 /r 8. DOBÓR OSADNIKA gdzie: Vos = Qd śr x t Vos - pojemność osadnika t - czas przetrzymania ścieków w osadniku (przyjęto t=1,8 d) Vos = 0,9 x 1,8 = 1,6 m 3 Przyjęto oczyszczalnię o pojemności 2,0 m 3 i średniej przepustowości dobowej 0,9 m 3 /dobę. 9. CHARAKTERYSTYKA OCZYSZCZONYCH ŚCIEKÓW Efektywność usuwania zanieczyszczeń ze ścieków znacznie przekracza 95%. Dla ścieków bytowo-gospodarczych lub przemysłowych o charakterze ścieków bytowych przy stężeniach wskaźników: BZT 5 do 400 mg 02/dm 3 ChZT do 750 mg 02/dm 3 zawiesiny ogólnej do 435 mg/dm 3 fosforu ogólnego do 15 mg P/dm 3 azotu ogólnego do 60 mg N/dm 3 7

8 Wskaźniki powyższych zanieczyszczeń w ściekach oczyszczonych kształtują się następująco: BZT 5 poniżej 8 mg 02/dm 3 98% ChZT poniżej 52 mg 02/dm 3 93% zawiesiny ogólnej poniżej 26 mg/dm 3 94% fosforu ogólnego poniżej 1,0 mg P/dm 3 93% i spełniają warunki określone w załączniku Nr 2 Rozporządzenia MOŚ, ZNiL z dnia r. a więc mogą być odprowadzone bezpośrednio do środowiska bez dalszego oczyszczania. 10. SCHEMAT BLOKOWY BUDYNEK MIESZKALNY rura PVC 110/160 OCZYSZCZALNIA BIO-HERO rura PVC 110 ODBIORNIK WODY OCZYSZCZONEJ 8

9 11. DANE TECHNICZNE OCZYSZCZALNI Oczyszczalnia Pojemność zbiornika [m 3 ] - komora osadnika wstępnego [m 3 ] - komora napowietrzania [m 3 ] - komora osadnika wtórnego [m 3 ] BIO-HERO midi 2 1,0 0,3 0,7 Powierzchnia czynna złoża biologicznego [m 2 ] 40 Przepustowość oczyszczalni [m 3 ] 0,9 Wymiary zbiornika oczyszczalni długość/wysokość/szerokość [m] 1,55 / 1,41 / 1,55 Standardowa wysokość włazu [m] 0,5 Liczba mieszkańców [osoby] 2-6 Średnica dopływu [mm] 110 / 160 Średnica odpływu [mm] 110 Wysokość dopływu od dna zbiornika [mm] 1270 Wysokość odpływu od dna zbiornika [mm] 1210 Masa zbiornika [kg] 100 Średnica włazu [mm] 500 Dmuchawa napowietrzająca [W] 45 Zasilanie dmuchawy napowietrzającej [V] 230 Wydajność napowietrzania [l/min] 40 Zapotrzebowanie na energię elektryczną IF [kw/dobę] 1,1 Materiał zbiornika PE 9

10 12. ZASADY EKSPLOATACJI OCZYSZCZALNI ŚCIEKÓW BIO-HERO Przed pierwszym uruchomieniem przydomowej oczyszczalni ścieków BIO-HERO sytemu EKO-SUM należy: sprawdzić połączenia rur kanalizacyjnych z oczyszczalnią, sprawdzić połączenie dmuchawy napowietrzającej z oczyszczalnią, przygotować zestaw bakterii startowych wg instrukcji producenta, podłączyć dmuchawę napowietrzającą do zasilania, zaszczepić bakterie w oczyszczalni wg instrukcji producenta, Podczas eksploatacji przydomowej oczyszczalni ścieków BIO-HER sytemu EKO-SUM należy przestrzegać następujących wskazań producenta: osadnik gnilny powinien być opróżniany minimum raz w roku, kiedy grubość warstwy osadów dennych przekracza 1/3 głębokości cieczy w osadniku, na kilka godzin przed planowanym opróżnieniem I komory zbiornika z osadu należy wyłączyć dmuchawę napowietrzającą, podczas opróżniania należy postępować ostrożnie, żeby nie uszkodzić systemu napowietrzania, co pół roku należy przeczyścić filtr dmuchawy napowietrzającej, profilaktycznie raz na 4 tygodnie można stosować dodatkowe preparaty z bakteriami dla wzbogacenia istniejącego złoża biologicznego, do oczyszczalni nie należy odprowadzać ścieków hodowlanych oraz wód deszczowych! nie należy odprowadzać do oczyszczalni skroplin z pieca kondensacyjnego c.o. 10

11 13. WARUNKI GRUNTOWO-WODNE Czynnikiem decydującym często o wyborze i sposobie montażu oczyszczalni jest przepuszczalność gleby, która określa klasy przydatności gruntu do rozsączania ścieków. Podział klas przedstawiono w tabeli 2. Podział gruntów na klasy w zależności od ich wodoprzepuszczalności [Błażejewski 2003]. Klasa przepuszczalności gruntu Czas wsiąkania wody [min] Rodzaj gruntu A do 2 rumosze, żwiry, pospółki B od 2 do 18 piaski grube i średnie C od 18 do 180 piaski drobne i lessy D od 180 do 780 piaski pylaste i gliniaste E powyżej 780 gliny, iły, skały niespękane, grunty organiczne Podział utworów skalnych według własności filtracyjnych (wg Z. Pazdry): Skały bardzo dobrze przepuszczalne: rumosze, żwiry, pospółki, gruboziarniste i równoziarniste piaski, skały masywne z bardzo gęstą siecią drobnych szczelin Skały dobrze przepuszczalne: piaski gruboziarniste, nieco gliniaste, piaski różnoziarniste i średnioziarniste, słabo spojone gruboziarniste piaskowce, skały masywne z gęstą siecią szczelin Skały średnio przepuszczalne: piaski drobnoziarniste, równomiernie uziarnione, less Skały słabo przepuszczalne: piaski pylaste, gliniaste, muły, piaskowce, skały masywne z rzadką siecią drobnych spękań Skały półprzepuszczalne: gliny, namuły, mułowce, iły piaszczyste Skały nieprzepuszczalne: iły, iłołupki, gliny zwięzłe, margle ilaste, skały masywne niespękane. 11

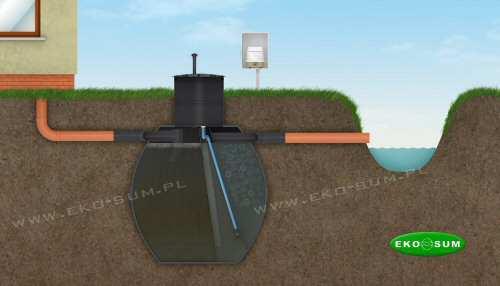

12 14. ODBIORNIK ŚCIEKÓW OCZYSZCZONYCH RÓW MELIORACYJNY Ścieki surowe z budynku mieszkalnego będą doprowadzane do oczyszczalni kanalizacją grawitacyjną (podczas montażu rur należy zachować spadek 1,5-2%, zgodnie z kierunkiem przepływu ścieków) wykonaną z rur PVC o średnicy 110mm lub 160mm. Odbiornikiem ścieków oczyszczonych będzie grunt, do którego ścieki oczyszczone odprowadzane będą za pomocą rowu melioracyjnego przez rury PCV o średnicy 110mm. 12

13

14 DEKLARACJA ZGODNOŚCI NR 1.E-S/03/2011 EKO-SUM ul. Myszkowska 45a Żarki PRZYDOMOWA BIOLOGICZNA OCZYSZCZALNIA ŚCIEKÓW BIO HERO Typoszereg: Zgodność z normą: Materiał: Przepustowość: BIO HERO mini, BIO HERO midi, BIO HERO maxi, BIO HERO maxi+. PN-EN :2005+A1:2009 małe oczyszczalnie ścieków dla obliczeniowej liczby mieszkańców do 50 RLM, Polietylen 300l/dobę, 900l/dobę, 1200l/dobę, 1500l/dobę. Efektywność oczyszczania: BZT 5 98% ChZT 94% Zawiesina ogólna 95% Azot ogólny 90% Zgodne z rozporządzeniem ministra środowiska z dn. 24 lipca 2006 r. Dz. U. 137, poz. 984 Oznaczenie nominalne: Wodoszczelność: Odporność na uszkodzenia: Trwałość: Badania wykonano na zlecenie: Zgodne Spełnia Spełnia Spełnia Producenta Żarki Pieczęć firmowa Podpis

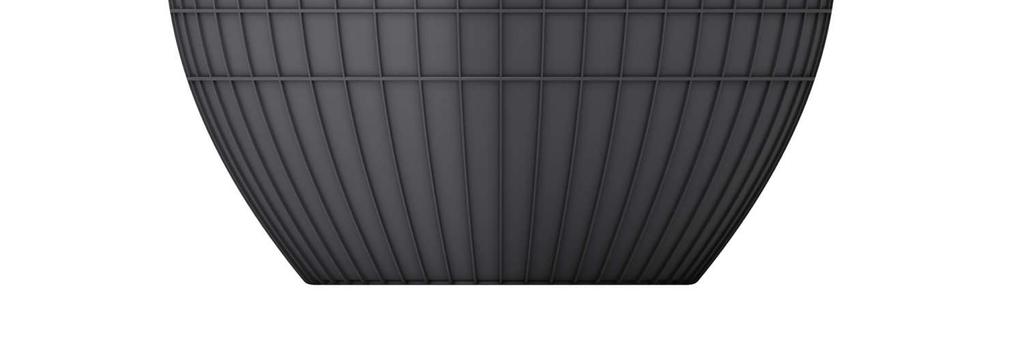

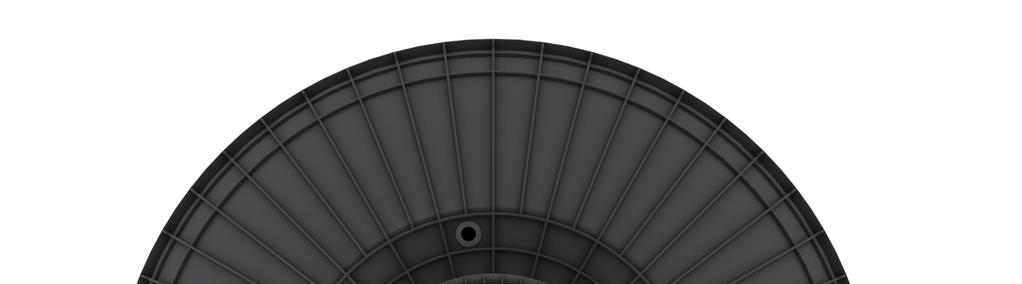

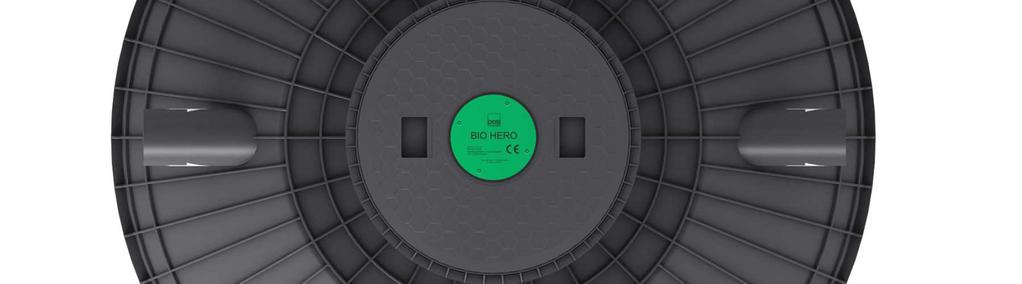

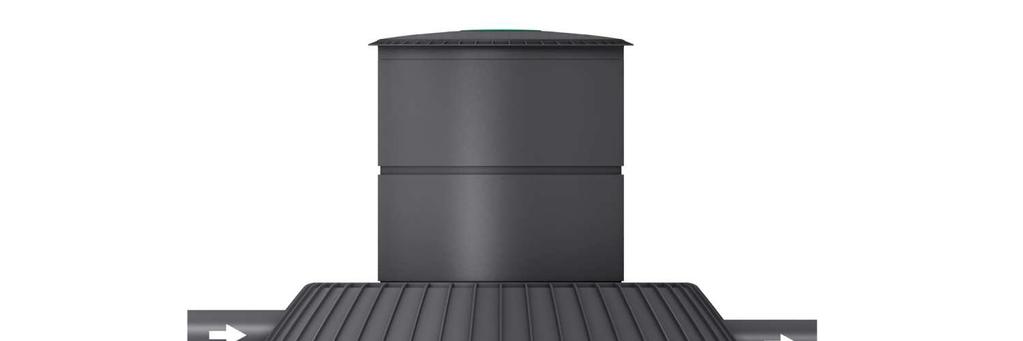

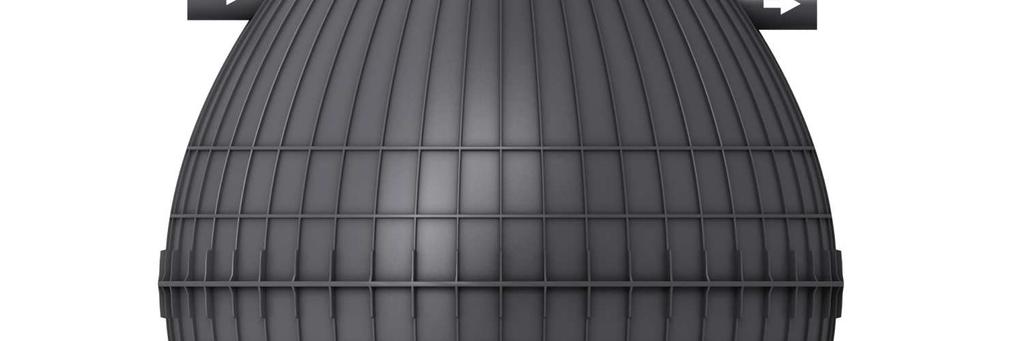

15 EKO-SUM ul. Myszkowska 45a Żarki tel fax KARTA TECHNICZNA OCZYSZCZALNI BIO HERO II 2000 Pojemność zbiornika: 2000 litrów Wymiar H: 1910 mm Wymiar W: 1550 mm Wymiar a: 1270 mm Wymiar b: 1210 mm Długość/średnica włazu: 500 mm Średnica wlotu: 110/160 mm Średnica wylotu: 110 mm Grubość ścianki: mm Waga: 100kg Głębokość posadowienia: 0,5m ppt
