1 Instytut Ekologii Stosowanej Niechlów,

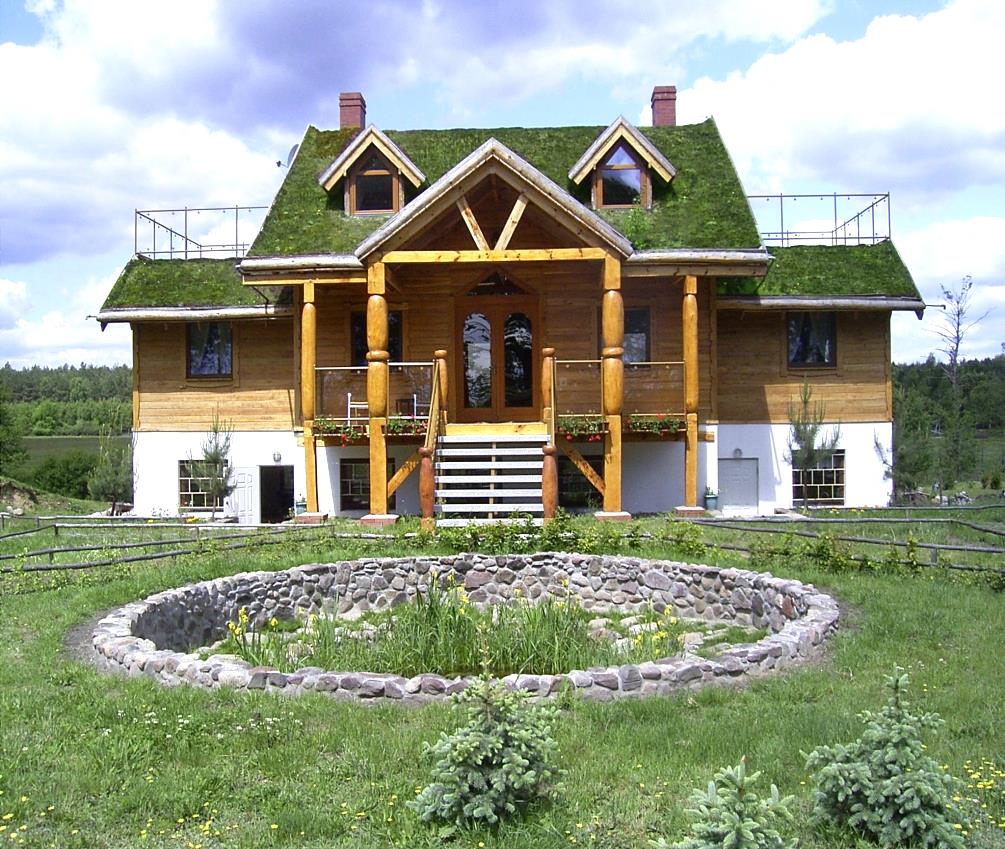

2 Instytut Ekologii Stosowanej Siedziba Siedziba Instytutu znajduje się w woj. lubuskim ok. 50 km na zachód od Zielonej Góry, powiat Krosno Odrzańskie, gmina Maszewo, w miejscowości Skórzyn na terenie Puszczy Rzepińskiej.

3 Instytut Ekologii Stosowanej Instytut posiada własne odnawialne źródła energii (wiatrak oraz ogniwa fotowoltaniczne), stację meteorologiczną, naturalną stację uzdatniania wody gruntowej i opadowej oraz oczyszczalnię stawową.

4 Instytut Ekologii Stosowanej NATURALNE PRZYDOMOWE OCZYSZCZALNIE ŚCIEKÓW

5 Instytut Ekologii Stosowanej Schemat naturalnej oczyszczalni ścieków z przepompownią FILTR ROŚLINNY DENITRYFIKACYJNE ZŁOŻE KORZENIOWE OSADNIK PRZEPOMPOWNIA Dopływ ścieków z budynku A A OSADNIK PRZEPOMPOWNIA Przekrój A-A FILTR ROŚLINNY DENITRYFIKACYJNE ZŁOŻE KORZENIOWE Dopływ ścieków z budynku Osady

8 Instytut Ekologii Stosowanej Schemat naturalnej oczyszczalni ścieków z grawitacyjnym przepływem ścieków FILTR ROŚLINNY DENITRYFIKACYJNE ZŁOŻE KORZENIOWE OSADNIK A Dopływ ścieków z budynku A Przekrój A-A Dopływ ścieków z budynku OSADNIK FILTR ROŚLINNY DENITRYFIKACYJNE ZŁOŻE KORZENIOWE Osady

10 Instytut Ekologii Stosowanej

11 Instytut Ekologii Stosowanej

12 Instytut Ekologii Stosowanej ETAPY BUDOWY OCZYSZCZALNI

13 Osadnik Przepompownia

14 Osadnik

15 Przepompownia (przed montażem pompy)

16 Przepompownia

22 Nasyp (filtr roślinny)

23 Nasyp (filtr roślinny)

25 Folia PEHD - uszczelnienie filtra roślinnego

26 Uszczelnienie przejścia rury przez folię

27 Montaż rury tłocznej

28 Podgrzewanie folii

29 Wykonanie przejścia rury przez folię

30 Uszczelnienie przejścia rury przez folię

31 Montaż wywiewki i trójnika

32 Ułożenie drenażu

33 Żwir gruby

34 Piasek zwykły drobny

35 Kora

36 Usypanie warstwy kory

37 Ułożenie desek i rur

42 Koszty materiałów Lp Rodzaj materiału Ilość J.m. Cena jednostkowa Koszt ]zł] 1 Krąg żelbetowy Φ1200, wys. 0,5m 2 [szt] 106,00 212,00 2 Krąg żelbetowy Φ1200, wys, 0,5m z dnem 1 [szt] 141,00 141,00 3 Pokrywa żelbetowa Φ 140 z otworem 1 [szt] 192,00 192,00 4 Właz żeliwny Φ [szt] 90,00 180,00 5 Krąg żelbetowy Φ800, wys. 0,5m 2 [szt] 65,00 130,00 6 Pokrywa żelbetowa Φ800 2 [szt] 92,00 184,00 7 Pompa zatapialna 1 [szt] 200,00 200,00 8 Łańcuch do zawieszenia pompy 1,8 [m] 10,00 18,00 9 Rura kanalizacyjna PVC Φ [m] 16,70 83,50 10 Rura kanalizacyjna PVC Φ [m] 7,80 62,40 11 Rura kanalizacyjna PVC Φ [m] 4,10 123,00 12 Rura drenarska PVC Φ [m] 4,30 34,40 13 Trójnik PVC Φ 110 / [szt] 6,60 19,80 14 Kora 3 [m 3 ] 20,00 60,00 15 Trójnik PVC Φ 50 / [szt] 2,80 11,20 16 Kolano PVC Φ [szt] 1,50 6,00 17 Korek zamykający Φ50 5 [szt] 2,50 12,50 18 Wywiewka PVC Φ [szt] 12,00 12,00 19 Żwir gruby (gr. 4-8mm) 2,5 [m 3 ] 60,00 150,00 20 Piasek zwykły drobny (gr. 0-2 mm) 7 [m 3 ] 58,00 406,00 21 Bio-Humix i rośliny wodno-bagienne ,00 22 Folia PEHD gr. 0,5mm 55 [m 2 ] 6,00 330,00 Razem 3218,00

43 Instytut Ekologii Stosowanej PRZYKŁADOWE ROZWIĄZANIA

44 Gmina KAMIENIEC

45 Gmina PUŃSK

46 Gmina OPALENICA

47 Gmina SOKOŁY

48 Gmina PUŃSK

49 Gmina PUŃSK

50 Gmina SEJNY

51 Gmina SEROCK

52 Gmina KULESZE KOŚCIELNE

53 Gmina KULESZE KOŚCIELNE

54 Gmina ZAKLICZYN

55 Gmina DĘBNO

60 Instytut Ekologii Stosowanej INSTYTUT EKOLOGII STOSOWANEJ Oczyszczalnie lokalne

61 1. Oczyszczalnia w Jemielnie gmina Jemielno, pow. górowski Podsumowanie

66 2. Oczyszczalnia w Luboszycach gmina Jemielno, pow. górowski

67 Charakterystyka obiektu: Oczyszczalnia dla całej miejscowości Luboszyce oraz pobliskich wiosek. Przepustowość max. 80 m3/d 800 mieszk. Bezenergetyczna, naturalna oczyszczalnia ścieków Zajętość terenu około 2 ha Docelowo do podłączenia kanalizacji, obecnie pracuje wyłącznie na ściekach dowożonych.

72 4. Oczyszczalnia w m. Jesionka gmina Kolsko, pow. nowosolski

73 Charakterystyka obiektu: Rodzaj obsługiwanego obiektu hotel Przepustowość 15 m3/d Cechy szczególne powtórne wykorzystanie oczyszczonych ścieków do spłukiwania toalet. Zajętość terenu około 7 arów Brak odprowadzania ścieków oczyszczonych do odbiornika całość wykorzystywana do nawadniania

77 5. Oczyszczalnia w m. Lubiń gmina Krzywiń, pow. kościański

78 Charakterystyka obiektu: Oczyszczalnia obsługująca całą miejscowość Przepustowość 60 m3/d 600 mieszkańców Cechy szczególne zastosowanie filtrów kompostowych Zajętość terenu około 60 arów

79 Plan zagospodarowania Lubiń

84 6. Oczyszczalnia w m. Wojszki gmina Juchnowiec K., pow. białostocki

85 Charakterystyka obiektu: Oczyszczalnia obsługująca całą miejscowość Przepustowość 30 m3/d 300 mieszkańców Cechy szczególne zastosowanie filtrów kompostowych, filtrów roślinnych i szeregu stawów Zajętość terenu około 25 arów Obiekt zaprojektowany z myślą o edukacji ekologicznej. Do wszystkich elementów jest swobodny dostęp w formie ścieżki ekologicznej.

86 przepompownia główna; 2 - osadniki; 3 - złoża organiczne; 4 - filtr roślinny; 5 - złoże roślinne nr 1; 6 - złoże roślinne nr 2; 7 - zbiornik o krótkim czasie przetrzymania; 8 - zbiornik chłonny; 9 - przepompownie wspomagające; 10 - rurociągi tłoczne;

89 7. Oczyszczalnia w m. Zubry gmina Gródek, pow. białostocki

90 Charakterystyka obiektu: Oczyszczalnia obsługująca bloki mieszkalne Przepustowość 6 m3/d 60 mieszkańców Cechy szczególne zastosowanie filtrów kompostowych, typowo rolnicze wykorzystanie oczyszczonych ścieków Zajętość terenu około 30 arów

91 Plan zagospodarowania Zubry

92 Instytut Ekologii Stosowanej Siedziba: Skórzyn 44A, Maszewo tel , dziękuję za uwagę
