1 Konstrukcje blkonów i trsów Wrinty 1-8

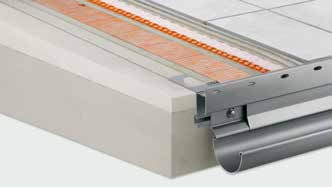

2 Konstrukcje blkonów i trsów ukłd konstrukcyjny 1 Konstrukcje posdzek ze Schlüter -DITRA 25 Uszczelnienie zespolone oddzielenie zespolone wyrównnie ciśnieni pry wodnej pond powierzchnią nośną ułożoną ze spdkiem. Schlüter -DITRA 25 tworzy z okłdziną cermiczną uszczelnienie zespolone. Dodtkową zletą mty Schlüter -DITRA 25 jest jej funkcj oddzieljąc, któr neutrlizuje nprężeni powstjące n skutek zmin tempertur pomiędzy okłdziną cermiczną podłożem. Wilgoć końcow (np. przy świeżym jstrychu) zostje odprowdzon poprzez konstrukcję mty Schlüter -DITRA 25. Wspornikow płyt betonow Podłoże jstrychowe z odpowiednim spdkiem Podstwowym wrunkiem funkcjonowni konstrukcji jest odpowiedni spdek (1,5-2 %) celem odprowdzeni wody. Schlüter -BARA-RTKEG Profil z okpnikiem i odpowiednią konstrukcją pozwljącą n zmocownie systemu rynien Schlüter -BARIN. Schlüter -DITRA 25 Specjln mt polietylenow o nstępujących funkcjch: uszczelnienie zespolone, oddzielenie zespolone i wyrównnie ciśnieni pry wodnej. Schlüter -KERDI-KEBA Polietylenow tśm uszczelnijąc pokryt obustronnie włókniną do zkotwieni w kleju uszczelnijącym Schlüter -KERDI-COLL-L-L służąc do wykonywni szczelnych przyłączeń do ścin, styków i połączeń psm izolcji. Schlüter -DILEX-EKE lub -EF Jednoczęściowy profil nrożny przeznczony do łączeni posdzek blkonów ze ścinmi (do trsów: Schlüter -DILEX-EK). Schlüter -RONDEC, -JOLLY lub -QUADEC Profile służące do elegnckiego wykończeni cokołu z płytek cermicznych. Dostępne w wielu kolorch i powierzchnich licowych. Mterił: stl nierdzewn lub luminium. Schlüter -BARIN System rynien służący do odprowdzeni wody z blkonów i trsów, wykonny z brwnie powleknego luminium, dostępny szeroki sortyment kcesoriów. Płytki cermiczne lub płyty z kmieni nturlnego Ułożone n cienkowrstwowej, mrozoodpornej, wiążącej hydrulicznie zprwie klejowej. h Przedstwiony tutj system konstrukcji dotyczy blkonów wspornikowych i (ze zmodyfikownym wykończeniem krwędzi) trsów nziemnych. 2 Fot. stron tytułow: z zgodą RAK Cermics GmbH

3 Wrinty wykończeni brzegów Schlüter -BARA-RTKEG Schlüter -BARA-RTKEG jest profilem brzegowym z okpnikiem, przeznczonym do montżu n gotowym jstrychu ze spdkiem. Profil ten ndje się do montżu rynny Schlüter -BARIN. Przeznczony jest do wykonywni posdzek z oddzieleniem zespolonym Schlüter - DITRA 25. Dzięki zmkniętej krwędzi profilu uzyskuje się estetyczne wykończenie krwędzi płytek. Schlüter -BARA-RTK Schlüter -BARA-RTK jest profilem brzegowym z okpnikiem przeznczonym do montżu n gotowym jstrychu ze spdkiem. Profil ten ndje się do montżu rynny Schlüter -BARIN. N obniżonym przejściu do okpnik wykłdzinę cermiczną możn wykończyć profilem Schlüter -JOLLY. Płytki możn ułożyć również w ten sposób, by wystwły pond krwędź. Schlüter -BARA-RAK Schlüter -BARA-RAK jest profilem brzegowym z brwnie powleknego luminium z okpnikiem. Profil ten ułożony zostje n gotowym jstrychu ze spdkiem i służy jko profil zkończeniowy i okpnik. Schlüter -BARA- RAK nie jest przeznczony do montowni systemu rynien Schlüter -BARIN, chyb, że w odpowiednich miejscch zostną nwiercone otwory o średnicy 7 mm. Schlüter -BARA-RAM Schlüter -BARA-RAM jest profilem brzegowym z brwnie powleknego luminium z okpnikiem. Mocuje się go n brzegu betonu konstrukcyjnego, po dokłdnym wypoziomowniu służy on jko prowdnic przy wykonywniu wrstwy jstrychu ze spdkiem. Schlüter -BARA-RAM nie jest przeznczony do montowni systemu rynien Schlüter -BARIN, chyb że w odpowiednich miejscch zostną nwiercone otwory o średnicy 7 mm. Schlüter -BARA-RW Schlüter -BARA-RW jest profilem zkończeniowym w ksztłcie kątownik ze stli nierdzewnej lub kolorowego luminium. Służy do wykończeni niezbudownych powierzchni brzegowych blkonów i trsów. 3

4 Konstrukcje blkonów i trsów ukłd konstrukcyjny 2 Konstrukcje posdzek ze Schlüter -KERDI i -DITRA-DRAIN Uszczelnienie zespolone drenż zespolony - oddzielenie zespolone Wykonn n powierzchni podłoż konstrukcj nośn o dosttecznym nchyleniu chronion jest przed przedostjącą się wodą przez uszczelnienie zespolone Schlüter -KERDI. N wrstwie uszczelnieni ukłd się w zprwie cienkowrstwowej drenż zespolony Schlüter -DITRA-DRAIN. Dzięki Schlüter -DITRA-DRAIN zpewnion jest wentylcje cłej spodniej powierzchni ułożonej w systemie posdzki cermicznej, powodując szybkie i równomierne schnięcie i wiąznie zprwy cienkowrstwowej. Występujące w konstrukcji nprężeni neutrlizowne są dzięki oddzieljącej funkcji Schlüter -DITRA-DRAIN. Wspornikow płyt betonow Podłoże jstrychowe z odpowiednim spdkiem Podstwowym wrunkiem funkcjonowni konstrukcji jest odpowiedni spdek (1,5-2 %) celem odprowdzeni wody. Schlüter -BARA-RTKE Profil brzegowy z okpnikiem i listwą służącą do montżu rynny Schlüter -BARIN. Otwory w profilu zpewniją odpowiednio duże odprowdzenie wody i wentylcję. Zwrócić uwgę, żeby nie ztkć otworów drenżowych! Schlüter -KERDI Uszczelnienie zespolone z polietylenu. Uszczelnienie styku wykonuje się z pomocą kleju uszczelnijącego Schlüter -KERDI- COLL-L. Schlüter -KERDI-KEBA Polietylenow tśm uszczelnijąc pokryt obustronnie włókniną do zkotwieni w kleju uszczelnijącym Schlüter -KERDI-COLL-L służąc do wykonywni szczelnych przyłączeń do ścin, styków i połączeń psm izolcji. Zespolon mt drenżow Schlüter -DITRA-DRAIN 4 z polietylenu, ukłdn n cienkowrstwowej zprwie, o funkcjch drenżu zespolonego, wentylcji i oddzieleni. b Zespolon mt drenżow Schlüter -DITRA-DRAIN 8 przeznczon specjlnie do dużych powierzchni i konstrukcji schodów. Schlüter -DILEX-EKE lub -EF Jednoczęściowy profil nrożny przeznczony do łączeni posdzek blkonów ze ścinmi (do trsów: Schlüter -DILEX-EK). Płytki cokołowe Schlüter -BARIN System rynien służący do odprowdzeni wody z blkonów i trsów, wykonny z brwnie powleknego luminium, dostępny szeroki sortyment kcesoriów. Płytki cermiczne lub płyty z kmieni nturlnego Ułożone tkże płyty wielkoformtowe - n cienkowrstwowej, mrozoodpornej, hydrulicznie wiążącej zprwie klejowej. Grubość mteriłu posdzki 8 mm. b Konstrukcj trsów dchowych. Ndje się do płyt wielkoformtowych Przedstwiony tutj system konstrukcji dotyczy blkonów wspornikowych i (ze zmodyfikownym wykończeniem krwędzi) trsów nziemnych. 4

5 Wrinty wykończeni brzegów Schlüter -DITRA-DRAIN Schlüter -DITRA-DRAIN jest pewnym i trwle funkcjonującym psywnym kpilrnie drenżem zespolonym. Posdzkę ukłd się w zprwie klejowej cienkowrstwowej n ułożonym ze spdkiem uszczelnieniu zespolonym Schlüter -KERDI lub innym odpowiednim uszczelnieniu zespolonym. Schlüter -DITRA-DRAIN 8 Schlüter -DITRA-DRAIN 4 Schlüter -DITRA-DRAIN 8 Schlüter -DITRA-DRAIN 4 Schlüter -KERDI Schlüter -KERDI jest polietylenową mtą uszczelnijącą w zwojch pokrytą obustronnie włókniną w celu dobrego zkotwieni w kleju do płytek. Ndje się on w szczególności do izolcji w połączeniu z okłdzinmi ściennymi lub posdzkmi wykonnymi z płytek. Schlüter -BARA-RTKE Schlüter -BARA-RTKE jest profilem brzegowym z okpnikiem, przeznczonym do montżu n gotowym jstrychu ze spdkiem. Profil ten ndje się do montżu rynny Schlüter -BARIN. Profil Schlüter -BARA-RTKE ndje się szczególnie do wykonywni posdzek z drenżem zespolonym Schlüter -DITRA-DRAIN. Dzięki perforownej krwędzi profilu uzyskuje się estetyczne wykończenie krwędzi płytek. Zwrócić uwgę, żeby nie ztkć otworów drenżowych! Schlüter -BARA-RW Schlüter -BARA-RW jest profilem zkończeniowym w ksztłcie kątownik ze stli nierdzewnej lub kolorowego luminium. Służy do wykończeni powierzchni brzegowych blkonów i trsów. Zpewnić możliwość odwodnieni! Schlüter -BARA-RT Schlüter -BARA-RT jest profilem brzegowym w ksztłcie teownik z brwnie powleknego luminium przeznczonym do wykończeni brzegów n blkonch i trsch. Górn część rmieni osłni krwędź posdzki, doln tworzy okpnik i przykryw szczelinę drenżu zespolonego Schlüter -DITRA-DRAIN. Zpewnić możliwość odwodnieni! 5

6 Konstrukcje blkonów i trsów ukłd konstrukcyjny 3 Konstrukcj blkonu przy użyciu Schlüter -TROBA-PLUS, Schlüter -BEKOTEC-DRAIN i Schlüter -DITRA-DRAIN Uszczelnienie cienkowrstwow wrstw rozkłdjąc obciążeni - drenż zespolony - oddzielenie zespolone Wykonn ze spdkiem konstrukcj nośn blkonu posid uszczelnienie zgodne z normą DIN 18195, chroniące przed przedostwniem się do niej wody. Pomiędzy uszczelnieniem wrstwą rozkłdjącą obciążeni (jstrychem) ułożon zostje wrstw drenżow z Schlüter -TROBA-PLUS służąc do odprowdzeni przedostjącej się do konstrukcji wody. Wrstw rozkłdjąc obciążeni wykonywn jest cienkowrstwowo w systemie Schlüter -BEKOTEC-DRAIN. Pomiędzy jstrychem posdzką cermiczną ułożony zostje metodą cienkowrstwową drenż zespolony Schlüter - DITRA-DRAIN. Dzięki temu zpewni się wentylcję cłej spodniej powierzchni posdzki cermicznej, co pozwl n szybkie i równomierne schnięcie i wiąznie zprwy cienkowrstwowej. Występujące w konstrukcji nprężeni neutrlizowne są dzięki oddzieljącej funkcji Schlüter -DITRA-DRAIN. Wspornikow płyt betonow Podłoże jstrychowe z odpowiednim spdkiem Podstwowym wrunkiem funkcjonowni konstrukcji jest odpowiedni spdek (1,5-2 %) celem odprowdzeni wody. Schlüter -BARA-RTK Profil z okpnikiem i odpowiednią konstrukcją pozwljącą n zmocownie systemu rynien Schlüter -BARIN. c Uszczelnienie zgodne z normą DIN d Schlüter -TROBA-PLUS Mt drenżow służąc do skutecznego odprowdzeni wody i wentylcji powierzchni pod posdzką. e Schlüter -BEKOTEC-DRAIN Cienk wrstw rozkłdjąc obciążeni jko system do pozbwionych spękń i niezwodnych jstrychów pływjących (jstrychy cementowe Ct C25 F4 lub jstrychy drenżowe) Zespolon mt drenżow Schlüter -DITRA-DRAIN 4 ukłdn n cienkowrstwowej zprwie, o funkcjch drenżu zespolonego, wentylcji i oddzieleni. b Zespolon mt drenżow Schlüter -DITRA-DRAIN 8 przeznczon specjlnie do dużych powierzchni i konstrukcji schodów. g Schlüter -KERDI-KEBA Polietylenow tśm uszczelnijąc pokryt obustronnie włókniną do zkotwieni w kleju uszczelnijącym Schlüter - KERDI-COLL-L służąc do wykonywni szczelnych przyłączeń do ścin, styków i połączeń psm izolcji. h Schlüter -DILEX-EKE lub -EF Jednoczęściowy profil nrożny przeznczony do łączeni posdzek blkonów ze ścinmi (do trsów: Schlüter -DILEX-EK lub -RF). i Schlüter -RONDEC, JOLLY lub -QUADEC Profile służące do elegnckiego wykończeni cokołu z płytek cermicznych. Dostępne w wielu kolorch i powierzchnich licowych. Mterił: stl nierdzewn lub luminium j Schlüter -BARA-RT Wykończeniowy profil w ksztłcie litery T z brwnie powleknego luminium. Zpewnić możliwość odwodnieni! k Schlüter -BARIN System rynien służący do odprowdzeni wody z blkonów i trsów, wykonny z brwnie powleknego luminium, dostępny szeroki sortyment kcesoriów. Płytki cermiczne lub płyty z kmieni nturlnego Ułożone tkże płyty wielkoformtowe - n cienkowrstwowej, mrozoodpornej, hydrulicznie wiążącej zprwie klejowej. Przedstwiony tutj system konstrukcji dotyczy blkonów wspornikowych i (ze zmodyfikownym wykończeniem krwędzi) trsów nziemnych. Systemy konstrukcji trsów dchowych nleży wykonywć zgodnie z obowiązującymi zlecenimi z izolcją cieplną i ułożoną pond nią wrstwą uszczelnieni zgodnie z normą DIN g h i k Ndje się do płyt wielkoformtowych j 6

7 Wrinty wykończeni brzegów Schlüter -TROBA-PLUS Schlüter -TROBA-PLUS jest trwle przerywjącym kpilrne podciągnie drenżem powierzchniowym pewnie odprowdzjącym przedostjącą się wodę. Gęsto obok siebie ułożone wypukłości w ksztłcie ściętych stożków są w stnie przenosić duże obciążeni i pokryte są przepuszczjącą wodę włókniną. Tworzą one drobne podpory, n których opier się posdzk i umożliwiją uzysknie n cłej powierzchni drenżu. Zpewnić możliwość odwodnieni! Schlüter -BEKOTEC-DRAIN Schlüter -BEKOTEC-DRAIN jest pewną i szczególnie cienkowrstwową konstrukcją posdzek stosowną jko system do pozbwionych spękń i niezwodnych funkcjonlnie jstrychów pływjących n zewnątrz budynków z posdzkmi cermicznymi lub z kmieni nturlnego. Schlüter -DITRA-DRAIN Schlüter -DITRA-DRAIN jest pewnym i trwle funkcjonującym psywnym kpilrnie drenżem zespolonym. Posdzkę ukłd się w zprwie klejowej cienkowrstwowej n ułożonym ze spdkiem uszczelnieniu zespolonym Schlüter -KERDI lub innym odpowiednim uszczelnieniu zespolonym. Schlüter -BARA-RT Schlüter -BARA-RT jest profilem brzegowym o ksztłcie teownik z brwnie powleknego luminium przeznczonym do wykończeni otwrtych brzegów n blkonch i trsch. Górn część osłni krwędź posdzki, doln tworzy okpnik i ewentulnie przykryw szczelinę przy drenżu powierzchniowym Schlüter -TROBA-PLUS. Zpewnić możliwość odwodnieni! Schlüter -BARA-RW Schlüter -BARA-RW jest profilem zkończeniowym w ksztłcie kątownik ze stli nierdzewnej lub brwnie powleknego luminium. Służy do wykończeni powierzchni brzegowych blkonów i trsów. Zpewnić możliwość odwodnieni! 7

8 Konstrukcje blkonów i trsów ukłd konstrukcyjny 4 Konstrukcje posdzek z Schlüter -TROBA-PLUS 8G i Schlüter -BEKOTEC-DRAIN Uszczelnienie drenż powierzchniowy cienkowrstwow konstrukcj posdzki zprw drenżow Wykonn ze spdkiem górn wrstw konstrukcji nośnej posid uszczelnienie zgodne z normą DIN 18195, chroniące przed przedostwniem się do niej wody. Pomiędzy uszczelnieniem wrstwą rozkłdjącą obciążeni (jstrychem) w celu odprowdzeni przedostjącej się do konstrukcji wody ukłd się Schlüter -TROBA-PLUS 8G. Wrstwę rozkłdjącą obciążeni wykonuje się z zprwy drenżowej metodą cienkowrstwową w systemie Schlüter -BEKOTEC-DRAIN. Posdzkę z płytek ukłd się n świeżo, w uprzednio nniesionej zprwie. Wspornikow płyt betonow Podłoże jstrychowe z odpowiednim spdkiem Podstwowym wrunkiem funkcjonowni konstrukcji jest odpowiedni spdek (1,5-2 %) celem odprowdzeni wody. Schlüter -BARA-RTK Profil z okpnikiem i odpowiednią konstrukcją pozwljącą n zmocownie systemu rynien Schlüter -BARIN. c Uszczelnienie zgodne z normą DIN d Schlüter -TROBA-PLUS 8G Mt do drenżu powierzchniowego do trwle skutecznego odprowdzeni wody i wentylcji powierzchni pod posdzką. e Schlüter -BEKOTEC-DRAIN Cienk wrstw zprwy jko system do pozbwionych spękń i niezwodnych posdzek cermicznych i z kmieni nturlnego, ułożonych n świeżo w wrstwie kontktowej z zprwy cementowej lub drenżowej o wysokiej przepuszczlności wody. f Schlüter -KERDI-KEBA Polietylenow tśm uszczelnijąc pokryt obustronnie włókniną do zkotwieni w kleju uszczelnijącym Schlüter -KERDI-COLL-L służąc do wykonywni szczelnych przyłączeń do ścin, styków i połączeń psm izolcji. g Schlüter -RONDEC, -JOLLY lub -QUADEC Profile służące do elegnckiego wykończeni cokołu z płytek cermicznych. Dostępne w wielu kolorch i powierzchnich licowych. Mterił: stl nierdzewn lub luminium h Schlüter -BARA-RT Wykończeniowy profil w ksztłcie litery T z brwnie powleknego luminium. Zpewnić możliwość odwodnieni! i Schlüter -BARIN System rynien służący do odprowdzeni wody z blkonów i trsów, wykonny z brwnie powleknego luminium, dostępny szeroki sortyment kcesoriów. Płytki cermiczne lub płyty z kmieni nturlnego Ułożone n świeżo w wrstwie rozkłdjącej obciążeni. f e g i h Przedstwiony tutj system konstrukcji dotyczy blkonów wspornikowych i (ze zmodyfikownym wykończeniem krwędzi) trsów nziemnych. Systemy konstrukcji trsów dchowych nleży wykonywć zgodnie z obowiązującymi zlecenimi z izolcją cieplną i ułożoną pond nią wrstwą uszczelnieni zgodnie z normą DIN

9 Wrinty wykończeni brzegów Schlüter -TROBA-PLUS 8G Schlüter -TROBA-PLUS-G jest trwle skutecznym, przerywjącym podciągnie kpilrne drenżem powierzchniowym pewnie odprowdzjącym przedostjącą się do konstrukcji wodę. Gęsto obok siebie ułożone wypukłości w ksztłcie ściętych stożków są w stnie przenosić duże obciążeni i pokryte są przepuszczjącą wodę sitką. Tworzą one drobne podpory, n których opier się posdzk i które umożliwiją uzysknie n cłej powierzchni drenżu. Schlüter -TROBA-PLUS 8G ndje się szczególnie do łączeni z jstrychmi drenżowymi. Schlüter -BEKOTEC-DRAIN Schlüter -BEKOTEC-DRAIN jest pewną i szczególnie cienkowrstwową konstrukcją posdzek stosowną jko system do pozbwionych spękń i niezwodnych funkcjonlnie jstrychów pływjących n zewnątrz budynków z posdzkmi cermicznymi lub z kmieni nturlnego. Schlüter -BARA-RT Schlüter -BARA-RT jest profilem brzegowym o ksztłcie teownik z brwnie powleknego luminium przeznczonym do wykończeni brzegów n blkonch i trsch. Górn część osłni krwędź posdzki, doln tworzy okpnik i ewentulnie przykryw szczelinę przy drenżu powierzchniowym Schlüter -TROBA-PLUS 8G. Zpewnić możliwość odwodnieni! Schlüter -BARA-RKLT Schlüter -BARA-RKLT jest profilem brzegowym z brwnie powleknego luminium posidjącym perforcję w celu odwodnieni. Ndje się do wielkoformtowych płyt. BARA-RKLT posid wyprofilowną w ksztłcie teownik komorę do mocowni systemu rynien Schlüter -BARIN. Zwrócić uwgę, żeby nie ztkć otworów drenżowych! Schlüter -BARA-RKL Schlüter -BARA-RKL jest profilem brzegowym w ksztłcie kątownik z brwnie powleknego luminium posidjącym perforcję w celu odwodnieni. Ndje się do wielkoformtowych płyt ukłdnych w zleżności od potrzeb n niezwiąznym podłożu żwirowym/grysowym lub n podporch. Zwrócić uwgę, żeby nie ztkć otworów drenżowych! 9

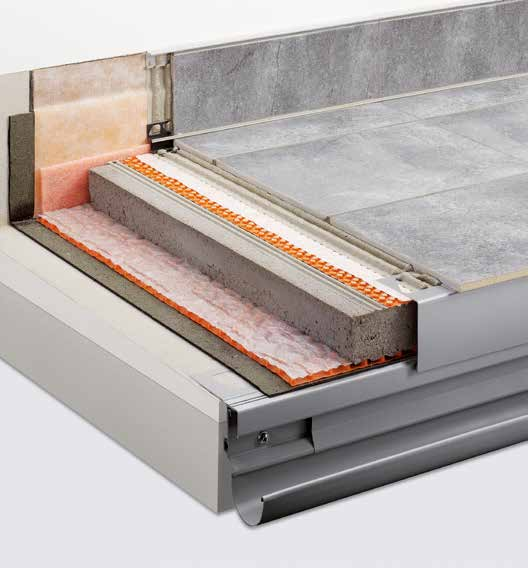

10 Konstrukcje blkonów i trsów ukłd konstrukcyjny 5 Konstrukcje posdzek ze Schlüter -TROBA-PLUS i Schlüter -DITRA-DRAIN Uszczelnienie drenż wrstw rozkłdjąc obciążeni drenż zespolony - oddzielenie zespolone Wykonn ze spdkiem konstrukcj nośn blkonu posid uszczelnienie zgodne z normą DIN 18195, chroniące przed przedostwniem się do niej wody. Pomiędzy uszczelnieniem wrstwą rozkłdjącą obciążeni (jstrychem) ułożon zostje wrstw drenżow z Schlüter - TROBA-PLUS służąc do odprowdzeni przedostjącej się do konstrukcji wody. Występujące w konstrukcji n skutek zmin tempertur nprężeni neutrlizowne są dzięki oddzieljącej funkcji ułożonej n wrstwie jstrychu Schlüter -DITRA-DRAIN. Wspornikow płyt betonow Podłoże jstrychowe z odpowiednim spdkiem Podstwowym wrunkiem funkcjonowni konstrukcji jest odpowiedni spdek (1,5-2 %) celem odprowdzeni wody. Schlüter -BARA-RTK Profil z okpnikiem i odpowiednią konstrukcją pozwljącą n zmocownie systemu rynien Schlüter -BARIN. Uszczelnienie zgodne z normą DIN Brzegowy psek oddzieljący Schlüter -TROBA-PLUS Mt drenżow służąc do skutecznego odprowdzeni wody przenikjącej do konstrukcji. Schlüter -BARA-RW Wykończeniowy profil w ksztłcie kątownik. Wrstw rozkłdjąc obciążeni (jstrych) Zespolon mt drenżow Schlüter -DITRA-DRAIN 4 ukłdn n cienkowrstwowej zprwie, o funkcjch drenżu zespolonego, wentylcji i oddzieleni. b Zespolon mt drenżow Schlüter -DITRA-DRAIN 8 przeznczon specjlnie do dużych powierzchni i konstrukcji schodów. Schlüter -KERDI-KEBA Polietylenow tśm uszczelnijąc pokryt obustronnie włókniną do zkotwieni w kleju uszczelnijącym Schlüter -KERDI-COLL-L służąc do wykonywni szczelnych przyłączeń do ścin, styków i połączeń psm izolcji. Schlüter -DILEX-EKE lub -EF Jednoczęściowy profil nrożny przeznczony do łączeni posdzek blkonów ze ścinmi (do trsów: Schlüter -DILEX-EK). Schlüter -RONDEC/ -JOLLY lub -QUADEC Profile służące do elegnckiego wykończeni cokołu z płytek cermicznych. Dostępne w wielu kolorch i powierzchnich licowych. Mterił: stl nierdzewn lub luminium Schlüter -BARIN System rynien służący do odprowdzeni wody z blkonów i trsów, wykonny z brwnie powleknego luminium, dostępny szeroki sortyment kcesoriów. m Płytki cermiczne lub płyty z kmieni nturlnego Ułożone tkże płyty wielkoformtowe - n cienkowrstwowej, mrozoodpornej, hydrulicznie wiążącej zprwie klejowej. Proizolcj zgodnie z normą DIN Izolcj ciepln SYSTEM KONSTRUKCJI 5A 5 A: SYSTEM BEZ TERMOIZOLACJI Z USZCZELNIENIEM SYSTEM KONSTRUKCJI 5 B SYSTEM KONSTRUKCJI 5 A TARASY DACHOWE Ndje się do płyt wielkoformtowych 5A: SYSTEM BEZ TERMOIZOLACJI Z USZCZELNIENIEM 5B: SYSTEM Z TERMOIZOLACJĄ I USZCZELNIENIEM 10

11 Wrinty wykończeni brzegów Schlüter -TROBA-PLUS Schlüter -TROBA-PLUS jest trwle przerywjącym kpilrne podciągnie drenżem powierzchniowym pewnie odprowdzjącym przedostjącą się wodę. Gęsto obok siebie ułożone wypukłości w ksztłcie ściętych stożków są w stnie przenosić duże obciążeni i pokryte są przepuszczjącą wodę włókniną. Tworzą one drobne podpory, n których opier się posdzk i które umożliwiją uzysknie n cłej powierzchni drenżu. Zpewnić możliwość odwodnieni! Schlüter -DITRA-DRAIN Schlüter -DITRA-DRAIN jest pewnym i trwle funkcjonującym psywnym kpilrnie drenżem zespolonym. Posdzkę ukłd się w zprwie klejowej cienkowrstwowej n ułożonym ze spdkiem uszczelnieniu zespolonym Schlüter -KERDI lub innym odpowiednim uszczelnieniu zespolonym. Schlüter -BARA-RT Schlüter -BARA-RT jest profilem brzegowym o ksztłcie teownik z brwnie powleknego luminium przeznczonym do wykończeni brzegów n blkonch i trsch. Górn część osłni krwędź posdzki, doln tworzy okpnik i ewentulnie przykryw szczelinę przy drenżu powierzchniowym Schlüter -TROBA-PLUS. Zpewnić możliwość odwodnieni! Schlüter -BARA-RW Schlüter -BARA-RW jest profilem zkończeniowym w ksztłcie kątownik ze stli nierdzewnej lub brwnie powleknego luminium. Służy do wykończeni powierzchni brzegowych blkonów i trsów. Zpewnić możliwość odwodnieni! 11

12 Konstrukcje blkonów i trsów ukłd konstrukcyjny 6 Ukłdnie luzem n Schlüter -TROBA-PLUS 8G przy zstosowniu Schlüter -TROBA-STELZ-DR Uszczelnienie - drenż powierzchniowy punkty z zprwy cienkowrstwowej Wykonn ze spdkiem konstrukcj nośn blkonu posid uszczelnienie zgodne z normą DIN lub lterntywnie przy zstosowniu Schlüter -KERDI, chroniące przed przedostwniem się do niej wody. W celu odprowdzeni przedostjącej się do konstrukcji wody i jko wrtswę nośną pod smonośne płyty, n wrstwie uszczelnieni ukłd się odporny n obciążeni drenż powierzchiowy Schlüter - -TROBA-PLUS 8G. Schlüter -TROBA-PLUS 8G tworzy przy tym wrstwę oddzieljącą i chroniącą uszczelnienie. Płyty ukłd się, opierjąc n ustwinych w miejscch skrzyżowń spoin (i dodtkowo w przypdku większych obciążeń w środku płyt) podporch z zprwy cienkowrswowej, w ndjących się do ponownego zstosowni pierścienich Schlüter -TROBA-STELZ-DR. Wspornikow płyt betonow Podłoże jstrychowe z odpowiednim spdkiem Podstwowym wrunkiem funkcjonowni konstrukcji jest odpowiedni spdek (1,5-2 %) celem odprowdzeni wody. Schlüter -BARA-RKLT Wykończeniowy profil w ksztłcie kątownik z otwormi odwdnijącymi do płyt ukłdnych luzem. Zwrócić uwgę, żeby nie ztkć otworów drenżowych! Uszczelnienie zgodne z normą DIN Alterntywnie: uszczelnienie przy użyciu Schlüter -KERDI d Schlüter -TROBA-PLUS 8G Mt drenżow do trwłego i skutecznego odprowdzeni wody przy jednoczesnej ochronie uszczelnieni. e Schlüter -TROBA-STELZ-DR Pierścienie szlunkowe do zprwy cienkowrstwowej n Schlüter -TROBA-PLUS 8G. Mogą pozostć w konstrukcji jko szlunek trcony lub być ponownie użyte. f Brzegowy psek oddzieljący g Schlüter -KERDI-KEBA Polietylenow tśm uszczelnijąc pokryt obustronnie włókniną do zkotwieni w kleju uszczelnijącym Schlüter -KERDI-COLL-L służąc do wykonywni szczelnych przyłączeń do ścin, styków i połączeń psm izolcji. h Wielkoformtowe smonośne płyty np.: z betonu, kmieni nturlnego, elementy cermiczne i Schlüter -BARIN System rynien służący do odprowdzeni wody z blkonów i trsów, wykonny z kolorowo pokrytego luminium, posid szeroki sortyment dodtków. j Schlüter -RONDEC/ -JOLLY lub -QUADEC Profile służące do elegnckiego wykończeni cokołu z płytek cermicznych. Dostępne w wielu kolorch i powierzchnich licowych. Mterił: stl nierdzewn lub luminium f j e d i b Przedstwiony tutj system konstrukcji dotyczy blkonów wspornikowych i (ze zmodyfikownym wykończeniem krwędzi) trsów nziemnych. Systemy konstrukcji trsów dchowych nleży wykonywć zgodnie z obowiązującymi zlecenimi z izolcją cieplną i ułożoną pond nią wrstwą uszczelnieni zgodnie z normą DIN

13 Wrinty wykończeni brzegów Schlüter -TROBA-STELZ-DR Schlüter -TROBA-STELZ-DR są pierścienimi szlunkowymi do zprw cienkowrstwowych n Schlüter - TROBA-PLUS 8G. Po nniesieniu zprwy cienkowrstwowej pierścienie te mogą pozostć jko szlunek trcony lub możn je zdjąć do ponownego użytku. Schlüter -TROBA-PLUS 8G Schlüter -TROBA-PLUS 8G jest trwle skutecznym przerywjącym podciągnie kpilrne drenżem powierzchniowym pewnie odprowdzjącym przedostjącą się do konstrukcji wodę. Gęsto obok siebie ułożone wypukłości w ksztłcie ściętych stożków są w stnie przenosić duże obciążeni i pokryte są przepuszczjącą wodę sitką. Tworzą one drobne podpory, n których opier się posdzk i które umożliwiją uzysknie n cłej powierzchni drenżu. Schlüter -BARA-RKL/RKLT Schlüter -BARA-RKLT i -RKLT są profilmi brzegowymi z mlownego proszkowo luminium wyposżonymi w otwory odwdnijące. Stosowne są zzwyczj przy płytch wielkoformtowych, ukłdnych luzem n podłożu żwirowym/grysowym lub n podporch. BARA-RKL 35 i 40 ndją się w szczególności do elementów płytowych o grubości 2 cm. BARA-RKLT posid wyprofilowną w ksztłcie teownik komorę służącą do montżu systemu rynnowego Schlüter -BARIN. Zwrócić uwgę, żeby nie ztkć otworów drenżowych! Schlüter -BARA-RK Schlüter -BARA-RK ist jest profilem zkończeniowym w ksztłcie teownik. Przednie rmię zmykjące posid wysunięty okpnik, który z przodu zsłni widoczny drenż powierzchniowy Schlüter -TROBA-PLUS 8G. Zpewnić możliwość odwodnieni! Schlüter -BARA-RT Schlüter -BARA-RT jest profilem krwędziowym w ksztłcie teownik z brwnie powleknego luminium, służącym do ogrniczeni dolnych brzegów blkonów i trsów. Górn część osłni krwędź posdzki, doln tworzy okpnik i zkryw ewentulnie szczelinę przy drenżu powierzchniowym Schlüter -TROBA-PLUS 8G. Zpewnić możliwość odwodnieni! 13

14 Konstrukcje blkonów i trsów ukłd konstrukcyjny 7 Ukłdnie luzem n pierścienich Schlüter -TROBA-STELZ-DR Uszczelnienie - drenż powierzchniowy podpory z zprwy Wykonn ze spdkiem konstrukcj nośn blkonu posid uszczelnienie zgodne z normą DIN 18195, chroniące przed przedostwniem się do niej wody. N wrstwie uszczelnieni ukłd się Schlüter -TROBA-PLUS 8G. Schlüter -TROBA-STELZ-MR są pierścienimi z tworzyw sztucznego stosownymi jko pomoc przy ukłdniu wielkoformtowych płyt n blkonch i trsch. 25-milimetrowej wysokości pierścienie ustwi się w miejscch skrzyżowń płyt i wypełni zprwą, nstępnie ukłd się n nich płyty. Wspornikow płyt betonow Podłoże jstrychowe z odpowiednim spdkiem Podstwowym wrunkiem funkcjonowni konstrukcji jest odpowiedni spdek (1,5-2 %) celem odprowdzeni wody. Schlüter -BARA-RKLT Wykończeniowy profil w ksztłcie kątownik z otwormi odwdnijącymi do płyt ukłdnych luzem. Zwrócić uwgę, żeby nie ztkć otworów drenżowych! Uszczelnienie zgodne z normą DIN d Schlüter -TROBA-PLUS 8G Mt drenżow do trwłego i skutecznego odprowdzeni wody przy jednoczesnej ochronie uszczelnieni. e Schlüter -TROBA-STELZ-MR Pierścienie szlunkowe z tworzyw sztucznego przeznczone do wypełnini zprwą. f Brzegowy psek oddzieljący g Schlüter -KERDI-KEBA Polietylenow tśm uszczelnijąc pokryt obustronnie włókniną do zkotwieni w kleju uszczelnijącym Schlüter -KERDI-COLL-L służąc do wykonywni szczelnych przyłączeń do ścin, styków i połączeń psm izolcji. h Wielkoformtowe smonośne płyty np.: z betonu, kmieni nturlnego, elementy cermiczne i Schlüter -BARIN System rynien służący do odprowdzeni wody z blkonów i trsów, wykonny z kolorowo pokrytego luminium, posid szeroki sortyment dodtków. j Schlüter -RONDEC / -JOLLY lub -QUADEC Profile służące do elegnckiego wykończeni cokołu z płytek cermicznych. Dostępne w wielu kolorch i powierzchnich licowych. Mterił: stl nierdzewn lub luminium j Przedstwiony tutj system konstrukcji dotyczy blkonów wspornikowych i (ze zmodyfikownym wykończeniem krwędzi) trsów nziemnych. Systemy konstrukcji trsów dchowych nleży wykonywć zgodnie z obowiązującymi zlecenimi z izolcją cieplną i ułożoną pond nią wrstwą uszczelnieni zgodnie z normą DIN

15 Wrinty wykończeni brzegów Schlüter -TROBA-STELZ Schlüter -TROBA-STELZ-MR służy jko szlunek do wykonywni podpór z zprwy pod elementy płytowe n blkonch i trsch. Mterił nie podleg rozkłdowi, nie budzi zstrzeżeń pod względem fizjologicznym i ndje się do łączeni z mteriłmi bitumicznymi. Schlüter -TROBA-STELZ to wchodzące w siebie pierścienie teleskopowe umożliwijące bezproblemowe ustlenie wysokości posdzki, niezleżnie od zstnego spdku podłoż n miejscu budowy. Schlüter -TROBA-PLUS 8G Schlüter -TROBA-PLUS 8G jest trwle skutecznym przerywjącym podciągnie kpilrne drenżem powierzchniowym pewnie odprowdzjącym przedostjącą się do konstrukcji wodę. Gęsto obok siebie ułożone wypukłości w ksztłcie ściętych stożków są w stnie przenosić duże obciążeni i pokryte są przepuszczjącą wodę sitką. Tworzą one drobne podpory, n których opier się posdzk i które umożliwiją uzysknie n cłej powierzchni drenżu. Zpewnić możliwość odwodnieni! Schlüter -BARA-RKLT Schlüter -BARA-RKLT jest profilem nrożnym w ksztłcie kątownik z otwormi odwdnijącymi wykonnym z brwnie powleknego luminium. Ndje się on do wielkoformtowych elementów płytowych ukłdnych n luźnej podsypce żwirowej lub grysowej, względnie n podkłdkch. BARA-RLKT posid wyprofilowną w ksztłcie teownik komorę służącą do montżu systemu rynnowego Schlüter -BARIN. Zwrócić uwgę, żeby nie ztkć otworów drenżowych! Schlüter -BARA-RKL Schlüter -BARA-RKL jest profilem nrożnym z otwormi odwdnijącymi wykonnym z brwnie powleknego luminium. Ndje się on do wielkoformtowych elementów płytowych ukłdnych n luźnej podsypce żwirowej lub grysowej, względnie n podkłdkch. Zwrócić uwgę, żeby nie ztkć otworów drenżowych! Schlüter -BARA-RWL Schlüter -BARA-RWL jest profilem zkończeniowym, w ksztłcie kątownik, ze stli nierdzewnej lub kolorowego luminium, posidjącym otwory odwdnijące. Przeznczony jest szczególnie do wykończeni wykłdzin blkonowych i trsów z płyt wielkoformtowych, które ułożone zostły luźno n żwirze lub pierścienich z zprwą. Zwrócić uwgę, żeby nie ztkć otworów drenżowych! 15

16 Konstrukcje blkonów i trsów ukłd konstrukcyjny 8 Ukłdnie luzem n Schlüter -TROBA n podłożu żwirowym lub grysowym Uszczelnienie - drenż powierzchniowy podłoże żwirowe lub grysowe Wykonn z dosttecznym spdkiem konstrukcj podłoż chronion jest uszczelnieniem zgodnym z normą DIN przed infiltrcją wody. Pomiędzy uszczelnieniem wrstwą żwiru lub grysu ukłd się Schlüter -TROBA jko wrstwę ochronną i oddzieljącą od uszczelnieni. Chroni on uszczelnienie przed uszkodzenimi mechnicznymi lub odciskniem się ziren żwiru lub grysu. Dzięki funkcji drenżowej wod przedostjącą się do konstrukcji zostje szybko i pewnie odprowdzon, dzięki czemu nie istnieje niebezpieczeństwo tworzeni się betonu lodowego. Wspornikow płyt betonow Podłoże jstrychowe z odpowiednim spdkiem Podstwowym wrunkiem funkcjonowni konstrukcji jest odpowiedni spdek (1,5-2 %) celem odprowdzeni wody. Schlüter -BARA-RKLT Wykończeniowy profil w ksztłcie kątownik z otwormi odwdnijącymi do płyt ukłdnych luzem. Zwrócić uwgę, żeby nie ztkć otworów drenżowych! Uszczelnienie zgodne z normą DIN Alterntywnie: uszczelnienie przy użyciu Schlüter -KERDI Schlüter -TROBA Mt drenżow do trwłego skutecznego odprowdzeni wody przy jednoczesnej ochronie uszczelnieni. Podłoże grysowe lub żwirowe (obszr brzegowy związny zprwą) f Brzegowy psek oddzieljący Schlüter -KERDI-KEBA Polietylenow tśm uszczelnijąc pokryt obustronnie włókniną do zkotwieni w kleju uszczelnijącym Schlüter -KERDI-COLL-L służąc do wykonywni szczelnych przyłączeń do ścin, styków i połączeń psm izolcji. h Wielkoformtowe smonośne płyty np.: z betonu, kmieni nturlnego, elementy cermiczne Schlüter -BARIN System rynien służący do odprowdzeni wody z blkonów i trsów, wykonny z kolorowo pokrytego luminium, posid szeroki sortyment dodtków. j Schlüter -RONDEC / -JOLLY lub -QUADEC Profile służące do elegnckiego wykończeni cokołu z płytek cermicznych. Dostępne w wielu kolorch i powierzchnich licowych. Mterił: stl nierdzewn lub luminium j Przedstwiony tutj system konstrukcji dotyczy blkonów wspornikowych i (ze zmodyfikownym wykończeniem krwędzi) trsów nziemnych. Systemy konstrukcji trsów dchowych nleży wykonywć zgodnie z obowiązującymi zlecenimi z izolcją cieplną i ułożoną pond nią wrstwą uszczelnieni zgodnie z normą DIN

17 Wrinty wykończeni brzegów Schlüter -TROBA/-TROBA-PLUS Schlüter -TROBA A i Schlüter -TROBA-PLUS B trwłym i skutecznym drenżem powierzchniowym do zstosowni przy poziomych uszczelnienich wykonnych w spdku. Wod, któr wsiąkł w konstrukcję wykłdziny, spływ poprzez wgłębieni mty drenżowej do miejsc odprowdzeni. Oprócz tego uszczelnienie chronione jest przed uszkodzeniem. A B Schlüter -BARA-RKLT Schlüter -BARA-RKLT est profilem nrożnym z otwormi odwdnijącymi wykonnym z brwnie powleknego luminium. Ndje się on do wielkoformtowych elementów płytowych ukłdnych w zleżności od potrzeby n podyspce żwirowej lub grysowej związnej jedynie w obszrch brzegowych lub n podkłdkch. BARA-R- KLT posid wyprofilowną w ksztłcie teownik komorę służącą do montżu systemu rynnowego Schlüter -BARIN. Zwrócić uwgę, żeby nie ztkć otworów drenżowych! Schlüter -BARA-RKL Schlüter -BARA-RKL jest profilem nrożnym z otwormi odwdnijącymi wykonnym z brwnie powleknego luminium. Ndje się jko wykończenie brzegów blkonów lub trsów wykonywnych z wielkoformtowych elementów płytowych ukłdnych w zleżności od potrzeby n podyspce żwirowej lub grysowej związnej jedynie w obszrch brzegowych lub n podkłdkch. Zwrócić uwgę, żeby nie ztkć otworów drenżowych! Schlüter -BARA-RWL Schlüter -BARA-RWL jest profilem zkończeniowym w ksztłcie kątownik, ze kolorowego luminium posidjącym otwory odwdnijące. Ndje się jko wykończenie brzegów blkonów lub trsów wykonywnych z wielkoformtowych elementów płytowych ukłdnych w zleżności od potrzeby n podyspce żwirowej lub grysowej związnej jedynie w obszrch brzegowych lub n podkłdkch. Zwrócić uwgę, żeby nie ztkć otworów drenżowych! 17

18 Dlsze produkty systemowe Schlüter -BARIN Schlüter -BARIN jest systemem rynnowym, z kolorowo powleknego luminium, służącym do odprowdzeni wody z powierzchni blkonów i trsów. Może być montowny n przeznczonych do tego profilch Schlüter -BARA. Rury spustowe Schlüter -BARIN- BR dostępne są odpowiednio do mteriłu rynien z brwnie powleknego luminium, tworzyw sztucznego, jk również z miedzi i cynku. Schlüter -BARA-RAP Schlüter -BARA-RAP jest profilem zkrywjącym wykonnym ze brwnie powleknego luminium. W połączeniu z profilem nośnym Schlüter -BARA-RW służy do zmknięci otwrtych krwędzi blkonów i trsów orz zpobieg niekontrolownemu ściekniu po krwędzi blkonu wody opdowej lub pochodzącej z czyszczeni powierzchni. Schlüter -TROBA-LINE-TL Schlüter -TROBA-LINE-TL jest rynną drenżową z rusztem o szerokościch 75, 110 i 160 mm ze stli nierdzewnej. Może być wbudown w przypdku nisko osdzonych ościeżnic drzwiowych blkonów i trsów, by przeciwdziłć gromdzeniu się w tym obszrze wody. Możn ją tkże stosowć jko rynnę drenżu powierzchniowego. Schlüter -TROBA-LINE-TLR Schlüter -TROBA-LINE-TLR jest rynną drenżową o szerokościch 75, 110 i 160 z górnym rusztem z polerownej stli nierdzewnej. Może być wbudown w przypdku nisko osdzonych ościeżnic drzwiowych blkonów i trsów, by przeciwdziłć gromdzeniu się w tym obszrze wody. Ndje się również do stosowni jko rynn do drenżu powierzchniowego pod większe obciążeni. Schlüter -KERDI-DRAIN Schlüter -KERDI-DRAIN jest podłogowym wpustem ściekowym zpewnijącym pewne połączenie z uszczelnieniem zespolonym Schlüter -KERDI lub innymi systemmi uszczelnień zespolonych. 18

19 Przekroje profili Schlüter -BARA-RTK Schlüter -BARA-RTKE Schlüter -BARA-RTKEG 110 mm 85 mm mm 85 mm 60 mm H 85 mm 60 mm H H = 10 / 15 / 18 / 21 / 23 mm H = 4 / 10 / 15 / 18 / 21 mm Schlüter -BARA-RAK Schlüter -BARA-RAM 50 Schlüter -BARA-RK 85 mm mm 61 mm 100 mm 85 mm mm mm Schlüter -BARA-RKB Schlüter -BARA-RKLT Schlüter -BARA-RKL 80 mm 2,5 20 = H 1, mm 110 mm mm 25 Schlüter -BARA-RWL Schlüter -BARA-RW Schlüter -BARA-RT 90 mm H 90 mm mm 61 mm 20 = H H = 30 / 40 / 50 / 75 mm H = 30 / 40 / 50 / 75 mm = H = H 100 mm H1 90 mm H = 15/25/30/40/55/75/95/120/150 mm H = 15/25/30/40/55/75/95/120/150 mm H/H1 = 9/60, 12/16, /12/65, 20/50, 25/40, 30/35 mm 19

20 Zdrowe życie z cermiką Informcje. Dl wszystkich, którzy chcą wiedzieć więcej! Czy udło nm się zfscynowć Pństw produktmi Schluter-Systems? Terz z pewnością prgniecie Pństwo dowiedzieć się więcej n ten temt. Njszybciej możn uzyskć informcje w internecie. Pod dresem dotrzecie Pństwo do dlszych informcji w kilku kliknięcich. i Przedstwiciel hndlowy: Schlüter-Systems KG Schmölestrße 7 D Iserlohn Tel.: Fx: Art.-No Wydnie 06/16
