1 TECHNICZNA INSTRUKCJA FIRMOWA SYSTEM SZALUNKÓW STYROPIANOWYCH TYPU JS pod monolityczne stropy gęstożebrowe RT ITB-1078/07 TRADYCYJNA METODA NAJNOWSZA TECHNOLOGIA

2 System szlunków styropinowych typu JS pod monolityczny strop gestożebrowy skłd się z płyt szlunkowych:,,, JS JS 1 JS 2 JS JS 1 JS 2 które w zleżności od potrzeby mogą być podwyższne o nkłdki N1 lub N2. N1 N2 W zleżności od rozpiętości i obciążeń w/w system pozwl nm wykonć monolityczny strop gęstożebrowy do rozpiętości 9,60 m przy stropodchch o rozpiętościch większych. Stropy wykonne n styropinowych płytch szlunkowych typu JS mjących probtę ITB nr AT /97, posidją brdzo dobrą izolcyjność termiczną, jest to istotne zwłszcz dl stropów użytkownych nd nieogrzewnymi pomieszczenimi piwnicznymi, czy pod nieogrzewnymi poddszmi. Płyty JS stnowią jednocześnie szlunek jk i wypełnienie stropu, co ułtwi i skrc czs jego wykonni. Nleży też podkreślić, że lekkość tego szlunku ułtwi jego montż w budynku, sm strop m stosunkowo nieduży ciężr włsny i brdzo dobrą sztywność typową dl konstrukcji monolitycznych. W fzie montżu płyty są elementem konstrukcyjnym, przenoszącym obciążeni montżowe, ntomist w fzie eksplotcji pozostją wypełnieniem nie konstrukcyjnym - obciążeni zewnętrzne przenoszone są przez belki i betonową płytę stropu. Trzy rodzje płyty szlunkowej orz styropinowe nkłdki umożliwiją projektownie: 1. Pięciu typów stropów o grubości płyty ndbetonu 40 mm. 2. Pięciu typów stropów o grubości płyty ndbetonu 60 mm. 5,75 m 155 6, m 7,00 m 7,40 m 60 8,30 m 6 8,70 m

3 JS 2 - uruchomienie produkcji III kwrtł 01, UWAGA - przed zstosowniem w projekcie prosimy o kontkt z producentem 7,35 m 7,90 m 60 8,80 m 9,60 m 400 Powyższe rozpiętości obliczono dl obciążeni chrkterystycznego długotrwłego pond ciężr włsny stropu 2,0 kn/m 2 Różne wysokości konstrukcyjne stropów i różne rozstwy żeber dją dużą swobodę rozwiązń rchitektonicznych i możliwość zstosowni tych rozwiązń w budynkch jedno i wielorodzinnych, użyteczności publicznej, przemysłowych, hlch itp. CHARAKTERYSTYKA PŁYTY JS - Aprobt techniczn ITB AT /97 - Płyty wykonne są ze styropinu smogsnącego PS-E o gęstości objętościowej 25 kg/m3 z dwom elementmi wzmcnijącymi z blchy stlowej St08x o grubości 0,9-0,7 mm. - Nie zwierją substncji szkodliwych wpływjących n orgnizmy w ilościch przekrczjących wrtości dopuszczlne. - Atest Higieniczny B /95 PARAMETRY TECHNICZNE STROPÓW NA PŁYTACH SZALUNKOWYCH JS - Rozstw żeber stropowych =400 mm - 6 mm - Wysokość konstrukcji stropu w stnie surowym h= mm - Rozpiętość stropu (w świetle podpór) wynik z przeznczeni stropu i jest zleżn od obciążeń sttycznych, nie większ jednk niż 12 m. - Grubość płyty ndbetonu mm - Ciężr włsny stropu w stnie surowym: 2 2 przy grubości ndbetonu 40 mm - 1,65 kn/m - 3, kn/m 2 2 przy grubości ndbetonu 60 mm - 2,15 kn/m - 3,70 kn/m - Odporność ogniową stropów nleży przyjmowć w zleżności od otuleni betonem głównych prętów zbrojeniowych w żebrch stosownie do odrębnych przepisów obowiązujących w tym zkresie. - Izolcyjność ciepln stropu przyjmown do obliczeń wyrżon oporem cieplnym wynosi 1,00 m2k/w - Izolcyjność kustyczn stropu powinn spełnić wymgni określone w normie PN - 87/B-02151/032, w celu spełnieni wymgń podnych w w/w normie wykończenie stropu nleży przyjmowć zgodnie z "Ktlogiem rozwiązń podłóg dl budownictw mieszkniowego i ogólnego". - Obliczeni sttyczne stropu nleży wykonć zgodnie z normą PN -B /99 rozptrując strop jko element wolnopodprty, przy zchowniu nstępujących wrunków: - beton stosowny do wykonni musi być klsy nie niższej niż B, - zbrojenie główne stropu musi być wykonne ze stli klsy A-III (znk 34 GS), - strzemion stl klsy A-0 (znk St0S - b) Obliczeni konstrukcyjne dl stropów z zstosowniem nszych płyt zostły wykonne przez Politechnikę Łódzką. Z porównni kosztów wykonni stropów n systemie styropinowych płyt szlunkowych z innymi monolitycznymi stropmi gęstożebrowymi o tych smych prmetrch technicznych wynik, że strop JS jest średnio o % tńszy.

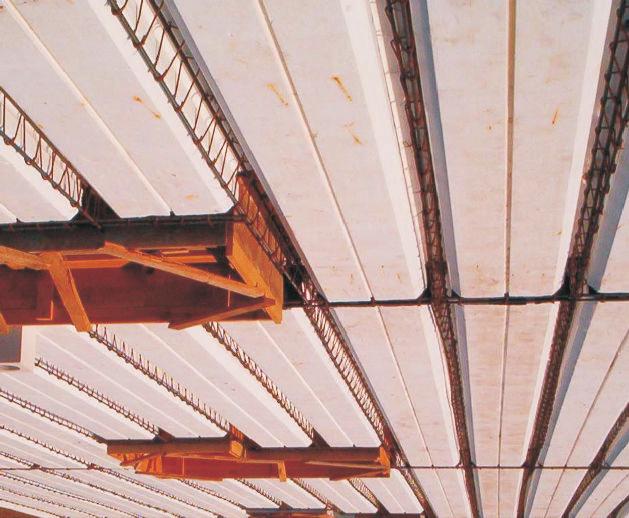

4 1. UKŁADANIE PŁYT SZALUNKOWYCH JS Płyty mogą być dostrczne w odcinkch 13 m, w zleżności od potrzeby możn je przycinć n dowolny wymir lub mogą być dostrczone wg wymirów zgodnych z projektem i zmówieniem. Ze względu n mły ciężr, płyty możn wnosić n dowolny poziom stropu bez używni dodtkowych urządzeń. Płyty szlunkowe nleży ukłdć n podporch stłych / murch / lub lterntywnie n podporch montżowych. W przypdku ukłdni płyt n podporch stłych, głębokość oprci nie może być mniejsz niż 50 mm. Podpory stłe / mury / przed ułożeniem szlunków powinny być wyrównne i wypoziomowne wrstwą zprwy cementowej. Boczne, dolne elementy płyt o wysięgu 55 mm i grubości 40 mm, służące jko osłony żeber stropowych nleży wyciąć n głębokość oprci płyty n podporze stłej / 50mm x 50 mm / Rys 1., Tki sposób oprci płyt szlunkowych powoduje zwężenie wieńc stropowego. Kiedy z wrunków wytrzymłościowych wynik konieczność wykonni wieńcy stropowych o szerokości równej grubości podpory, płyty szlunkowe opiermy n podprcich montżowych wykonywnych bezpośrednio przy murze/ Rys 3/. Rys PODPORY MONTAŻOWE Przed ułożeniem płyt szlunkowych i oprciem ich n ścinch nleży prostopdle do ułożeni płyt zmontowć i wypoziomowć podpory montżowe w rozstwie nie większym niż 2,0 m / Rys 2. /. Podprcie montżowe powinno być wykonne n cłej długości płyt szlunkowych i szerokość podpory montżowej nie może być mniejsz niż 100 mm. Płyty nleży ukłdć ściśle, jedn obok drugiej, prostopdle do rozpiętości stropu. szlunek 10 x 14 cm 1m - 1,5m 1,5-2,0m 1,5-2,0m 1m - 1,5m 50 mm Rys 2. Podprcie montżowe z oprciem płyty szlunkowej JS o podporę stłą /50 mm/ Rys 3. Podprcie montżowe bezpośrednio przy murze 3. ZBROJENIE STROPU N ułożony w opisny wyżej sposób płytch szlunkowych nleży przed rozpoczęciem zbrojeni stropu ułożyć 2-3 deski w celu poruszni się po nich, unikjąc w ten sposób ewentulnego uszkodzeni płyt. Nstępnie zczynmy uzbrjć strop od ułożeni wieńc/ Rys 2., Rys 3./ Po ułożeniu zbrojeni wieńc ukłdmy zbrojenie żeber, łącząc je ze zbrojeniem wieńc / Rys 4. /

5 Rys 4. 1m - 1,5m 1,5-2,0m Dobór zbrojeni wieńc, żeber stropowych i innych elementów nleży wykonć zgodnie z indywidulną dokumentcją projektową. Zkłdjąc, że belki zbrojeni głównego będą wykonywne n budowie, dopuszcz się w zleżności od potrzeby i przeznczeni stropu n stosownie różnego rodzju strzemion. Ułożenie belek pomiędzy płytmi pokzno n rysunku / Rys 5/ Zbrojenie główne stropu powinno być wykonne ze stli klsy A-III, znku 34 GS według normy PN - 82/H lub ze stli klsy A-III N, znku St3S-b-500 lub St3SY-b-500, odpowidjącej wymgniom świdectw ITB Nr 994/94, Aprobtry Technicznej ITB Nr AT /96 lub Aprobty Technicznej ITB Nr AT /97. Strzemion powinny być wykonne ze stli klsy A-0, znku St0S-b. TYP SZALUNKU GRUBOŚĆ NADBETONU KSZTAŁT STRZEMION DLA WSZYSTKICH TYPÓW Strzemion nleży wykonć ze stli klsy A-0, znku St0S-b, Ř 6 JS 155 h = 115 = h = 135 = JS 1 JS 2 h = 170 = h = 190 = h h JS 1 +N1 JS 2 +N2 270 h = 230 = h = 250 = h 70 Rys 5

6 4. BETONOWANIE STROPU Miesznkę betonową ukłd się po zkończeniu montżu zbrojeni w żebrch, płycie ndbetonu orz wieńcch i innych elementch przewidzinych dokumentcją. Ułożoną msę betonową nleży zgęścić mechnicznie. Jkość msy betonowej powinn odpowidć wrunkom podnym w dokumentcji stropu. Beton stosowny do wykonywni stropu musi być klsy nie niższej niż B, odpowidjący wymgniom normy PN 88/B Ułożon ms betonow powinn być w okresie dojrzewni pielęgnown zgodnie z Wrunkmi Technicznymi Wykonywni i Odbioru Robót Budowlno-Montżowych. 5. USUWANIE PODPÓR MONTAŻOWYCH Rozdeskownie elementów stropu i usunięcie podpór montżowych może nstąpić dopiero po osiągnięciu przez beton 70% wytrzymłości projektowej. 6. TECHNOLOGIA ROBÓT WYKOŃCZENIOWYCH Wykończenie stropu możn wykonć jedną z nstępujących technologii: Tynkownie i mlownie N wykonny strop nkłdmy cienką wrstwę msy klejowej nstępnie ukłdmy sitkę z włókn szklnego lub polipropylenowego o wymirch oczek 4x3 mm lub 4x4 mm. Sitkę wciskmy w msę klejową z pomocą pcki stlowej. Po wyschnięciu tynku nkłdmy frbę. Wykłdnie ksetonmi ozdobnymi N wykonny strop nkłdmy cienką wrstwę kleju do styropinu w celu zgruntowni, po wyschnięciu którego ukłdmy ksetony n klej do styropinu, stosowny powszechnie w hndlu. Wykłdnie płytmi gipsowymi lub podwiesznie sufitów W płycie znjdują się dw ksztłtowniki =0,9 mm, które oprócz usztywnieni płyt są przewidzine do wstępnego Mocowni przy pomocy blchowkrętów płyt gipsowych, sufitów podwiesznych itp. Mocowni w/w n gotowo nleży dokonć wkrętmi z kołkmi rozporowymi do żebr płyty betonowej w miejscch styku styropinowych płyt szlunkowych. 7. WARUNKI TRANSPORTU I SKŁADOWANIA Płytę nleży trnsportowć i skłdowć w pozycji poziomej w stosch mx. po 10 szt. Podłoże w miejscu skłdowni powinno być suche i wyrównne. Płyty mogą być dostrczne w długości 13 m lub innych, zgodnych z zmówieniem.
