Filtry aktywne Butterwortha, Czebyszewa, Bessela oraz eliptyczne w praktycznej realizacji

Transkrypt

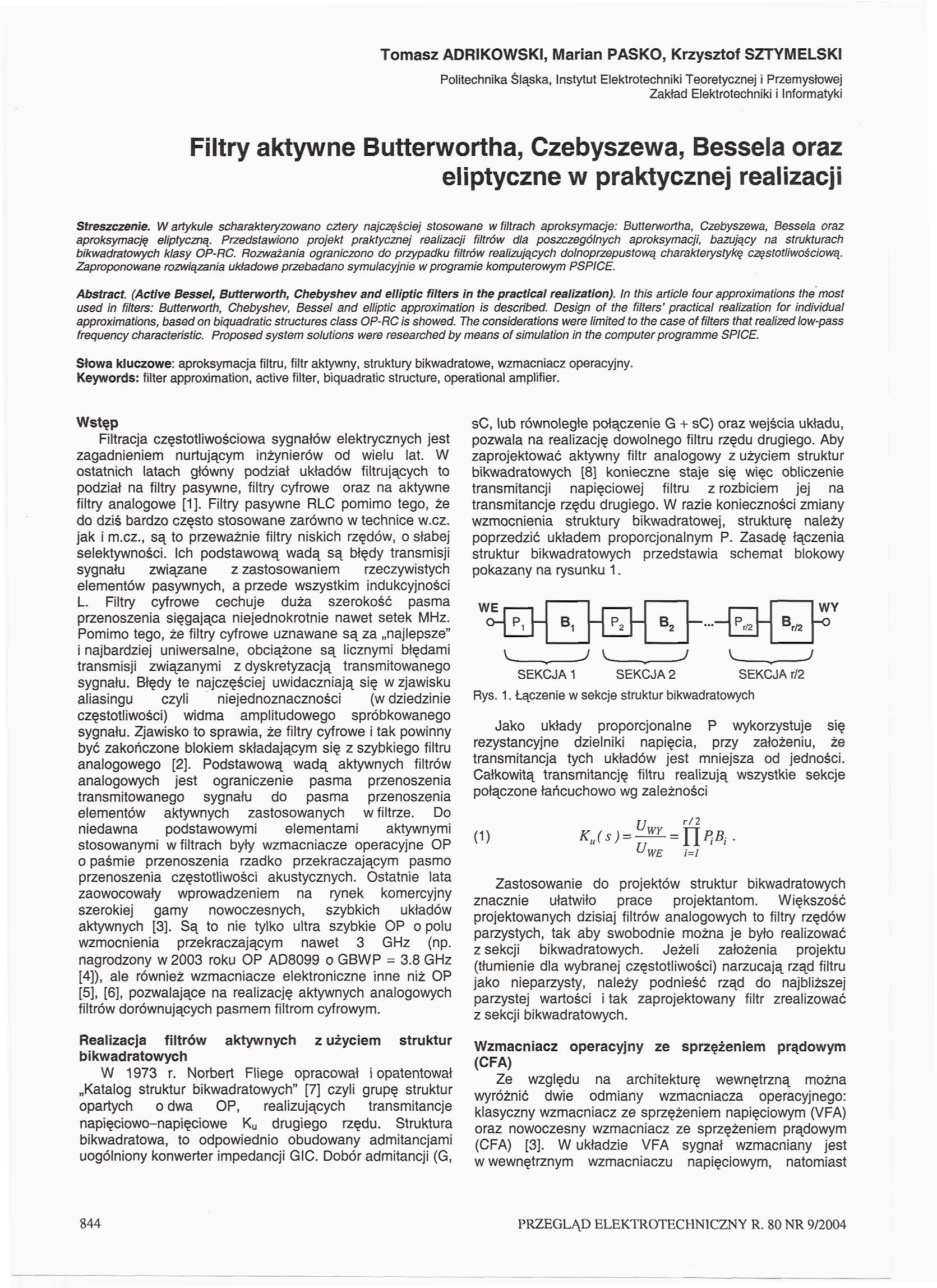

1 Tomasz ADRIKOWSKI, Marian PASKO, Krzysztof SZTYMELSKI Politechnika Śląska, Instytut Elektrotechniki Teoretycznej i Przemysłowej Zakład Elektrotechniki i Informatyki Filtry aktywne Butterwortha, Czebyszewa, Bessela oraz eliptyczne w praktycznej realizacji Streszczenie W artykule scharakteryzowano cztery najczęściej stosowane w filtrach aproksymacje: Butterwortha, Czebyszewa, Bessela oraz aproksymację eliptyczną Przedstawiono projekt praktycznej realizacji filtrów dla poszczególnych aproksymacji, bazujący na strukturach bikwadratowych klasy OP-RC Rozważania ograniczono do przypadku filtrów realizujących dolnoprzepustową charakterystykę częstotliwościową Zaproponowane rozwiązania układowe przebadano symulacyjnie w programie komputerowym PSPICE Abstract (Active Bessę/, Butterworth, Chebyshev and elliptic filłers in the practical realization) In this article four approximations the most used in filters: Butterworth, Chebyshev, Bessę/ and elliptic approximation is described Design of the filters' practical realization for individual approximations, based on biquadratic structures class OP-RC is showed The considerations were limited to the case of filters that realized Iow-pass frequency characteristic Proposed system solutions were researched by means ofsimulation in the computer programme SPICE Słowa kluczowe: aproksymacja filtru, filtr aktywny, struktury bikwadratowe, wzmacniacz operacyjny Keywords: filter approximation, active filter, biąuadratic structure, operational amplifier Wstęp Filtracja częstotliwościowa sygnałów elektrycznych jest zagadnieniem nurtującym inżynierów od wielu lat W ostatnich latach główny podział układów filtrujących to podział na filtry pasywne, filtry cyfrowe oraz na aktywne filtry analogowe [1] Filtry pasywne RLC pomimo tego, że do dziś bardzo często stosowane zarówno w technice wcz jak i mcz, są to przeważnie filtry niskich rzędów, o słabej selektywności Ich podstawową wadą są błędy transmisji sygnału związane z zastosowaniem rzeczywistych elementów pasywnych, a przede wszystkim indukcyjności L Filtry cyfrowe cechuje duża szerokość pasma przenoszenia sięgająca niejednokrotnie nawet setek MHz Pomimo tego, że filtry cyfrowe uznawane są za najlepsze" i najbardziej uniwersalne, obciążone są licznymi błędami transmisji związanymi z dyskretyzacją transmitowanego sygnału Błędy te najczęściej uwidaczniają się w zjawisku aliasingu czyli niejednoznaczności (w dziedzinie częstotliwości) widma amplitudowego spróbkowanego sygnału Zjawisko to sprawia, że filtry cyfrowe i tak powinny być zakończone blokiem składającym się z szybkiego filtru analogowego [2] Podstawową wadą aktywnych filtrów analogowych jest ograniczenie pasma przenoszenia transmitowanego sygnału do pasma przenoszenia elementów aktywnych zastosowanych w filtrze Do niedawna podstawowymi elementami aktywnymi stosowanymi w filtrach były wzmacniacze operacyjne OP o paśmie przenoszenia rzadko przekraczającym pasmo przenoszenia częstotliwości akustycznych Ostatnie lata zaowocowały wprowadzeniem na rynek komercyjny szerokiej gamy nowoczesnych, szybkich układów aktywnych [3] Są to nie tylko ultra szybkie OP o polu wzmocnienia przekraczającym nawet 3 GHz (np nagrodzony w 2003 roku OP AD8099 o GBWP = 38 GHz [4]), ale również wzmacniacze elektroniczne inne niż OP [5], [6], pozwalające na realizację aktywnych analogowych filtrów dorównujących pasmem filtrom cyfrowym Realizacja filtrów aktywnych z użyciem struktur bikwadratowych W 1973 r Norbert Fliege opracował i opatentował Katalog struktur bikwadratowych" [7] czyli grupę struktur opartych o dwa OP, realizujących transmitancje napięciowo-napięciowe K u drugiego rzędu Struktura bikwadratowa, to odpowiednio obudowany admitancjami uogólniony konwerter impedancji GIG Dobór admitancji (G, sc, lub równoległe połączenie G + sc) oraz wejścia układu, pozwala na realizację dowolnego filtru rzędu drugiego Aby zaprojektować aktywny filtr analogowy z użyciem struktur bikwadratowych [8] konieczne staje się więc obliczenie transmitancji napięciowej filtru z rozbiciem jej na transmitancje rzędu drugiego W razie konieczności zmiany wzmocnienia struktury bikwadratowej, strukturę należy poprzedzić układem proporcjonalnym P Zasadę łączenia struktur bikwadratowych przedstawia schemat blokowy pokazany na rysunku 1 WE SEKCJA 1 SEKCJA 2 SEKCJA r/2 Rys 1 Łączenie w sekcje struktur bikwadratowych Jako układy proporcjonalne P wykorzystuje się rezystancyjne dzielniki napięcia, przy założeniu, że transmitancja tych układów jest mniejsza od jedności Całkowitą transmitancje filtru realizują wszystkie sekcje połączone łańcuchowo wg zależności U WY r/2 u WE Zastosowanie do projektów struktur bikwadratowych znacznie ułatwiło prace projektantom Większość projektowanych dzisiaj filtrów analogowych to filtry rzędów parzystych, tak aby swobodnie można je było realizować z sekcji bikwadratowych Jeżeli założenia projektu (tłumienie dla wybranej częstotliwości) narzucają rząd filtru jako nieparzysty, należy podnieść rząd do najbliższej parzystej wartości i tak zaprojektowany filtr zrealizować z sekcji bikwadratowych Wzmacniacz operacyjny ze sprzężeniem prądowym (CFA) Ze względu na architekturę wewnętrzną można wyróżnić dwie odmiany wzmacniacza operacyjnego: klasyczny wzmacniacz ze sprzężeniem napięciowym (VFA) oraz nowoczesny wzmacniacz ze sprzężeniem prądowym (CFA) [3] W układzie VFA sygnał wzmacniany jest w wewnętrznym wzmacniaczu napięciowym, natomiast 844 PRZEGLĄD ELEKTROTECHNICZNY R 80 NR 9/2004

2 w układzie CFA poprzez wewnętrzny napięciowo-prądowy wzmacniacz transimpedancyjny Symbol wzmacniacza CFA oraz jego model źródłowy przedstawiono na rysunku 2 Wzmacniacze CFA przewyższają wzmacniacze VFA osiąganą szerokością pasma Dla współczesnych wzmacniaczy CFA BW max osiąga wartości rzędu kilku GHz (dla układu THS3202 [9] BW max = 2 GHz) Dla porównania BW max wzmacniaczy VFA kształtuje się na poziomie kilkuset MHz (dla układu AD8099 BW max = 700 MHz) Istotna różnica między CFA a VFA tkwi w sposobie kształtowania szerokości pasma BW, po objęciu wzmacniaczy pętlą ujemnego sprzężenia zwrotnego: a) pasmo BW wzmacniacza VFA objętego pętlą zależy od wzmocnienia K u0, osiąganego po zamknięciu pętli (6) BW = - K,uO b) natomiast pasmo BW wzmacniacza CFA objętego pętlą zależy od K u0 oraz rezystancji rezystora R F ujemnego sprzężenia zwrotnego (R F wpięty między wyjście, a wejście odwracające) Rys 2 Wzmacniacz operacyjny ze sprzężeniem prądowym CFA: a) symbol, b) model źródłowy uwzględniający ograniczoność pasma przenoszenia (7) BW =- fr Z przedstawionego modelu wynika niskoimpedancyjny charakter wejścia odwracającego (impedancja równa R N ), co istotnie kłóci się z fundamentalnym modelem klasycznego wzmacniacza operacyjnego Okazuje się jednak, że nie powoduje to praktycznie żadnych ograniczeń w stosowaniu CFA jako wzmacniacza operacyjnego w aplikacjach, w których wzmacniacze są objęte ujemnym sprzężeniem zwrotnym (ze względu na pomijalnie małe wartości prądu I N wypływającego z wejścia odwracającego) Główną częścią składową architektury CFA jest wzmacniacz transimpedancyjny Wejściowy wtórnik napięciowy VF sprawia, że wejściowe napięcie U r przenosi się na rezystor R N, przez który popłynie prąd I N = U/R N Prąd ten jest wzmacniany poprzez wzmacniacz transimpedancyjny, którego wyjście zamodelowano jako połączenie równoległe źródła prądowego o wartości I N, transimpedancji wzmacniacza R, oraz transpojemności C, Napięcie wyjściowe jest buforowane przez wyjściowy wtórnik VF Charakterystykę częstotliwościową wzmocnienia napięciowego CFA z otwartą pętlą sprzężenia zwrotnego można opisać jednobiegunową zależnością (2) gdzie: A u0 - wzmocnienie dla składowej stałej (3) A,o ~~ "w f c - częstotliwość bieguna, powyżej której charakterystyka opada 20 db na dekadę: fr - częstotliwości, przy której charakterystyka opada do jedności: (5) /7- fc N C, Graniczna szerokość pasma BW max wzmacniaczy CFA jest najczęściej równa lub nie wiele mniejsza od f T Oznacza to, że w obu przypadkach BW maleje wraz ze wzrostem realizowanego K u0 Jednakże istotną zaletą CFA jest możliwość kształtowania BW również poprzez właściwy dobór R F : - im mniejsze R F tym szersze pasmo BW Pozwala to na uzyskanie stałej szerokość pasma BW niezależnie od K u0, - poprzez odpowiedni dobór wartości R F Kolejną zaletą wzmacniaczy CFA jest osiągany bardzo wysoki współczynnik zmian napięcia wyjściowego Siew Ratę - SR Wynika to stąd, że kondensator C, w stopniu wyjściowym CFA jest ładowany skończonym niewielkim prądem, nie większym niż 1 N Wartości SR wzmacniaczy CFA sięgają (9+11)10 3 V/ns (dla THS32002 SR = 9000 V/ns), podczas gdy wartości SR wzmacniaczy VFA sięgają około (1-2)10 3 V/ns (dla układu AD8099 SR = 1350 V/ns) Przedstawione zalety wzmacniaczy CFA przemawiają za ich stosowaniem w aplikacjach wcz Filtr Butterwortha Filtr Butterwortha [1] jest filtrem o najbardziej płaskiej charakterystyce modułu transmitancji w paśmie przepustowym Zakrzywienie charakterystyki występuje dopiero przy częstotliwości granicznej filtru Filtr Butterwortha jest filtrem biegunowym Transmitancję dolnoprzepustowego filtru Butterwortha parzystego rzędu r można rozbić do postaci iloczynu r/2 czynników bikwadratowych (8) K = r/2 gdzie: K ur - zadany poziom przenoszenia filtru, wynoszący najczęściej 1, a n a> pi - parametry i-tego czynnika bikwadratowego Parametry UnCo^ - można uzależnić od biegunów transmitancji (9) a, =2 PRZEGLĄD ELEKTROTECHNICZNY R 80 NR 9/

3 gdzie: b t - bieguny transmitancji leżące w drugiej ćwiartce płaszczyzny zespolonej (połowa spośród wszystkich r biegunów transmitancji), wyliczane na podstawie wzoru B:=- U (10) przy czym: e - współczynnik nierównomierność! pasma przepustowego, wyznaczany z maksymalnej nierównomierność! charakterystyki w paśmie przepustowym v(o) gr ) wyrażonej w decybelach (11) = l, a>g r to pulsacja graniczna filtru, (12) ca gr =2nf gr Filtr Butterwortha można zrealizować w kaskadzie przemiennie występujących r/2 struktur proporcjonalnych oraz r/2 bikwadratowych, zgodnie ze schematem blokowym przedstawionym na rysunku 1 Każda /-ta struktura proporcjonalna może być wykonana w postaci rezystancyjnego dzielnika napięcia Transmitancja />, /-tej struktury proporcjonalnej jest uzależniona od wzmocnienia Ni wykorzystanej struktury bikwadratowej (15) R il+ R i2 R n -S + - C i5 R i5 C i3 C i5 R i2 R i4 R l6 Dobór wartości elementów każdej /-tej struktury można przeprowadzić według następującej procedury 1 zakładając wartość Cy, 2 wyznacza się wartość R is (16) R i5-2ff i C i5 3 zakładając wartości R ih R i2, R i4, C i3, 4 oblicza się wartość R i6 (17) o ^ R- Dla wyznaczenia wartości rezystorów struktury proporcjonalnej konieczne jest obliczenie wzmocnienia struktury bikwadratowej W, (13) _/_ N: (18) N, = R n + R i2 R:, natomiast transmitancja struktury proporcjonalnej występującej na końcu kaskady P r/2 powinna uwzględnić zadany poziom przenoszenia K ur całego filtru (14) K AT r/2 Każda /-ta struktura bikwadratowa powinna realizować transmitancję /-tego czynnika transmitancji filtru W artykule rozpatrywane są jedynie filtry dolnoprzepustowe, a do ich realizacji zaproponowano strukturę bikwadratowa nr 1 zaczerpniętą z Katalogu struktur bikwadratowych" Norberta Fliege Schemat układowy przedstawiono na rysunku 3 Rys 3 Schemat układu struktury bikwadratowej, przeznaczonej do realizacji biegunowych filtrów dolnoprzepustowych Transmitancja B t każdej /-tej struktury kształtowana jest przez rezystory oraz kondensatory i wyraża się wzorem Aby przedstawić przykład projektu dolnoprzepustowego filtru Butterwortha opartego o struktury bikwadratowe założono następujące parametry filtru: rząd: r =4 częstotliwość graniczna: f gr = l MHz wzmocnienie: K ur = l nierównomierności charakterystyki: v((o gr ) =3 db R011 R16 5Q6k - r-, i G-*5V VWE 1 T ' l * AC=TT' R021 soi P =, <L 'R15 _ R "y,f y w Sekcja 1 R26 506k RD22<-" IDOp 50-4 C25 O v Sekcja 2 - < _ -5V 0 ^ ^^* 6 "^-, - W2^&'+ «-> 203k '^T^- F)25 _:>- R "2 B us 1 -'*"' cj \-trr- THS3202 ' O-5V n C13 ' 100p ^>Ą i o A I H> > ss> RllJ^ > 500 x r 0 *' THS3202~"'->J, **" -^t 1 O-5V 1 (V) II * fi C23"lOOp WY ^-k R22> f 150 " 500# I Rys 4 Schemat filtru Butterwortha poddanego symulacji 846 PRZEGLĄD ELEKTROTECHNICZNY R 80 NR 9/2004

4 Realizacja takiego filtru będzie składała się z kaskady przemiennie występujących dwóch struktur proporcjonalnych oraz dwóch struktur bikwadratowych Wartości R, C tych sekcji obliczono według przedstawionych powyżej procedur oraz wzorów projektowych Schemat tak powstałej realizacji układowej przedstawiono na rysunku 4 Układ poddano symulacji [10], w ramach której zbadano charakterystykę amplitudową i porównano ją z charakterystyką idealną W symulacji użyto makromodeli ultra-szybkich wzmacniaczy CFA THS3202 Wykres porównawczy zaprezentowano na rysunku 5 Filtr Czebyszewa Filtr Czebyszewa [1], [11] jest również filtrem biegunowym o zdecydowanie większym tłumieniu w paśmie zaporowym w stosunku do filtru Butterwortha Zwiększenie tłumienia okupione jest niestety zafalowaniem charakterystyki modułu transmitancji w paśmie przepustowym Zafalowanie to nie przekracza jednak nigdy założonej nierównomierności charakterystyki vico gr ) Transmitancję dolnoprzepustowego filtru Czebyszewa parzystego rzędu r można opisać wzorem (19) K= Oznaczenia wykorzystane w powyższym równaniu są takie same jak w przypadku filtru Butterwortha Parametry a co pi wyznacza się z biegunów transmitancji zgodnie ze wzorem (9), natomiast bieguny &, oblicza się (20) (2'-l \ (l /"P rr-jr(; mh k, Rys 5 Charakterystyka filtru Butterwortha uzyskana w programie PSPICE Na przedstawionym porównaniu można zauważyć iż charakterystyka badanego układu pokrywa się z charakterystyką układu opartego o idealne wzmacniacze OP Spowodowane jest to niewątpliwie przez zastosowanie modeli ultra-szybkich wzmacniaczy CFA THS3202 Filtry projektowane w oparciu o struktury bikwadratowe wykonane na bazie uogólnionego konwertera impedancji GIG są mało wrażliwe na zmiany wykorzystanych w ich konstrukcji admitancji Aby zbadać wrażliwość zaprojektowanego filtru, narzucono w projekcie tolerancję elementów pasywnych R na poziomie ±1 % i C na poziomie +5% Zachowanie filtru zbadano stosując analizę Monte Carlo MC dla 20 rozrzutów wartości elementów R i C w zakresie zadanej tolerancji Wykres uzyskany w analizie MC zaprezentowano na rysunku 6 Dolnoprzepustowy filtr Czebyszewa realizuje się także na strukturze bikwadratowej z rysunku 3 wg zależności (15) Należy jednak pamiętać, że struktura proporcjonalna przed ostatnią sekcją bikwadratową powinna uwzględniać zadany poziom przenoszenia K ur oraz efekt podbicia charakterystyki typowy dla filtrów zafalowanych (21) Aby przedstawić przykład projektu dolnoprzepustowego filtru Czebyszewa opartego o struktury bikwadratowe założono parametry filtru takie same jak w przypadku filtru Butterwortha R011 R k " 10mVJ 1,OuV 100 MHz am<~ imp > 93<k ffl l T > R25 Sekcja 2 R ^ A^ Rys 6 Charakterystyka filtru Butterwortha uzyskana w analizie MC Jak wynika z wykresu przedstawionego na rysunku 6 zaprojektowany filtr jest praktycznie nie wrażliwy na zmiany R i C w zakresie zadanych tolerancji Rys 7 Schemat filtru Czebyszewa poddanego symulacji PRZEGLĄD ELEKTROTECHNICZNY R 80 NR 9/

5 Realizacja takiego filtru będzie składała się z dwóch struktur proporcjonalnych oraz dwóch struktur bikwadratowych Wartości R, C tych sekcji obliczono według wzorów projektowych (16), (17), (18) Schemat tak powstałej realizacji układowej przedstawiono na rysunku 7 Wykres porównawczy zaprezentowano na rysunku 8 Tak jak dla filtru Butterwortha parametry a^a),,, można uzależnić od połowy biegunów b t transmitancji (leżących w drugiej ćwiartce płaszczyzny zespolonej) zgodnie ze wzorem (9) Bieguny te uszeregowane w kolejności rosnącej, wydzielone spośród wszystkich r biegunów wylicza się numerycznie z równania 10V (23) m=l 10mV gdzie: co c - pulsacja normalizacyjna obliczana jako jedno spośród wszystkich 2r rozwiązań równania 100 uv~~ 10uV 100 MHz _ 1 MHz Vi -l- ^2m-l t r- i\-j(j<»c) n =! +, Rys 8 Charakterystyka filtru Czebyszewa uzyskana w programie PSPICE Analiza MC dla 20 rozrzutów wg tolerancji elementów R 1% i C 5% pokazana została na rysunku 9 10V 10mV 100 uvi spełniającego dwa warunki (25) Re {ca} > O oraz Im {co c } = 0 Transmitancję filtru Bessela postaci (22), podobnie jak w przypadku filtru Butterwortha oraz Czebyszewa, można zrealizować za pomocą kaskady przemiennie występujących r/2 struktur proporcjonalnych oraz r/2 biegunowych struktur bikwadratowych, zgodnie ze schematem blokowym przedstawionym na rys 1 Do realizacji każdego /-tego czynnika bikwadratowego filtru Bessela można użyć biegunowej struktury (rys 3) stosowanej już w filtrach Butterwortha oraz Czebyszewa o transmitancji 10uV 10kHz 100 khz 1MHZ V(WY) Rys 9 Charakterystyka filtru Czebyszewa uzyskana w analizie MC Na charakterystykach pokazanych na rysunkach rysunkach 8 i 9 widać, że zaprojektowany filtr Czebyszewa z wykorzystaniem wzmacniaczy CFA THS3202 jest bliski filtrowi idealnemu i bardzo mało wrażliwy na zmiany R i C w ramach założonej tolerancji Filtr Bessela Filtr Bessela [1] wyróżnia się najbardziej płaską charakterystyką opóźnienia grupowego w paśmie przepustowym Stałość opóźnienia jest wielką zaletą tego filtru, niespotykaną w jakimkolwiek innym filtrze (w filtrze Butterwotha, Czebyszewa, czy też w filtrze eliptycznym) Równocześnie jednak filtr Bessela jest filtrem o najmniejszej selektywności Filtr Bessela, podobnie jak filtr Butterwortha i Czebyszewa, jest filtrem biegunowym W związku z tym transmitancję dolnoprzepustowego filtru Bessela parzystego rzędu r można przedstawić w postaci iloczynu r/2 /-tych biegunowych czynników bikwadratowych oraz zadanego poziomu przenoszenia K ur (22) r/2 i=1 s * (26) B,= s 2 + 2a t s + (o 2 Struktury proporcjonalne wykorzystywane w filtrach Bessela oblicza się tak samo jak w przypadku filtrów Butterwortha, na podstawie wzorów (13) i (14) Sposób obliczania wartości elementów R, C, struktury bikwadratowej oraz proporcjonalnej został dokładnie przedstawiony przy opisie realizacji filtru Butterwortha Rozważania zilustrowano na przykładzie, w ramach którego przedstawiono projekt realizacji układowej filtru dolnoprzepustowego Bessela o parametrach takich jak w przypadku filtrów Butterwortha oraz Czebyszewa Realizacja ta składa się z kaskady na przemiennie występujących dwóch struktur proporcjonalnych oraz dwóch struktur bikwadratowych (rys 3) Wartości elementów R, C tych struktur obliczono według przedstawionych procedur obliczeniowych oraz wzorów projektowych (16), (17), (18) Schemat uzyskanej realizacji układowej przedstawiono na rysunkulo Układ poddano symulacji, w ramach której zbadano charakterystykę amplitudową i porównano ją z charakterystyką idealną Odpowiedni wykres porównawczy zaprezentowano na rysunku 11 Z przedstawionego porównania wynika duża zbieżność charakterystyki badanego układu z charakterystyką idealną Jak już zostało wspomniane opóźnienie grupowe filtru Bessela utrzymuje się ma stałym poziomie w całym zakresie pasma przepustowego Opóźnienie grupowe t gr określane jest jako 848 PRZEGLĄD ELEKTROTECHNICZNY R 80 NR 9/2004

6 (27) gr ~ d(p do)' gdzie: ę - przesunięcie fazowe filtru VWE R011 R16 Rys 10, Realizacja układowa przykładowego dolnoprzepustowego filtru Bessela rzędu r = 4 poddanego symulacji w programie PSPICE 10V Na rysunku 12 przedstawiono na wspólnym wykresie charakterystyki częstotliwościowe opóźnienia t gr wszystkich badanych w pracy filtrów Wynika z niego jednoznacznie, że istotnie jedynie filtr Bessela zapewnia stałe opóźnienie transmitowanego sygnału w całym paśmie przepustowym Regułą ponadto jest to, że im filtr jest bardziej selektywny, tym wahania opóźnienia stają się coraz większe Skutkuje to pojawieniem się coraz większych oscylacji w odpowiedzi skokowej Filtrem o najmniej korzystnej odpowiedzi skokowej jest filtr eliptyczny Filtr eliptyczny Filtr eliptyczny [12], [13] jest filtrem o największej selektywności, co jest osiągane kosztem pojawiających się zafalowań charakterystyki amplitudowej, zarówno w paśmie przepustowym jak i zaporowym Amplituda zafalowań pasma przepustowego jest zgodna z przyjętą dopuszczalną nierównomiernością tego pasma, określoną przez współczynnik nierównomierności e Z kolei poziom maksymalny zafalowań w paśmie zaporowym decyduje o realizowanym tłumieniu w tym paśmie Pomiędzy pasmem przepustowym a zaporowym można wyróżnić pasmo przejściowe, w którym występuje gwałtowny spadek przenoszenia filtru Ważnym parametrem filtru eliptycznego jest współczynnik całki eliptycznej k (Q<k< i], za pomocą którego można dodatkowo modelować kształt charakterystyki amplitudowej Zwiększenie k powoduje zwiększenie stromości poprzez zawężenie pasma przejściowego, kosztem zmniejszenia osiąganego tłumienia w paśmie zaporowym Filtr eliptyczny jest filtrem biegunowo-zerowym Transmitancję dolnoprzepustowego filtru eliptycznego parzystego rzędu r można przedstawić poprzez iloczyn: a) r/2 /-tych zerowo-biegunowych czynników bikwadratowych postaci (28) CO S + ca 100 uv b) r/2 /-tych czynników stałych postaci n Filtr r; *-i!tr Idealny (29) (0 10kHz o V(WY) 100 khz 1 MHz Rys 11 Charakterystyka amplitudowa filtru Bessela uzyskana c) oraz pojedynczego czynnika stałego, który uwzględnia zadany poziom przenoszenia K ur oraz efekt podbicia charakterystyki typowy dla filtrów zafalowanych ze współczynnikiem nierównomierności e (30) K Transmitancję można zatem opisać zależnością 10 khz 100 khz 1 MHz o «t«-d(vp(wy)-pi/l80)/(2'pi) Rys 12 Wykres porównawczy charakterystyk opóźnienia grupowego filtrów rzędu r = 4: Butterwortha, Bessela, Czebyszewa oraz filtru eliptycznego gdzie:o;, <ą ca p, - parametry i-tego czynnika bikwadratowego Parametry u %, a) pi można uzależnić od zer i biegunów transmitancji PRZEGLĄD ELEKTROTECHNICZNY R 80 NR 9/

7 (32) Transmitancja B, każdej /-tej struktury bikwadratowej kształtowana jest przez elementy R, C struktury i wyraża się wzorem gdzie: z, - Me zera transmitancji urojone dodatnie (stanowiące połowę wszystkich r zer) (33) to 1 (38) R Rn b t - /-te bieguny transmitancji leżące w drugiej ćwiartce (jest ich r/2), uszeregowane w kolejności rosnącej, wydzielone spośród wszystkich 2r biegunów kwadratu modułu transmitancji wyliczanych numerycznie z równania 04) r/2 2 r/2 przy czym: «, - /-ta pulsacja charakterystyczna zależna od częstotliwości granicznej / s powiązana z rzędem r oraz współczynnikiem k funkcją sinus eliptyczny Jacobiego -s + - C l\ R,\ Dobór wartości elementów każdej /-tej struktury można przeprowadzić według następującej procedury: 1 zakładamy wartość C ;1 2 wyznaczamy wartość R n (39) 3 wyznaczamy wartość R i2 l (35) h - współczynnik zafalowań pasma zaporowego (36) 1=1 Współczynnik K występujący w zależności (35) jest zależny od współczynnika k i obliczany według wzoru dx (37) K(k) = J o -yl k sn x Transmitancję filtru eliptycznego postaci (31) można zrealizować w kaskadzie na przemiennie występujących r/2 struktur proporcjonalnych oraz r/2 zerowo-biegunowych struktur bikwadratowych [14], [15], zgodnie ze schematem blokowym przedstawionym na rys1 Każda /-ta struktura bikwadratowa powinna realizować transmitancję /-tego czynnika bikwadratowego transmitancji filtru (28) Do jej realizacji zaproponowano strukturę nr 9 zaczerpniętą z Katalogu struktur bikwadratowych" Schemat układowy przedstawiono na rys 13 (40) r> n K i2 - K i\ 4 zakładamy wartości R ią, R, 6, C, 5, 5 obliczamy wartość R i3 (41) R i3 =0) 2 p R, 4 C n R, 2 C i5 R i6 Każda /-ta struktura proporcjonalna podobnie jak dla wcześniej opisywanych filtrów, może być wykonana w postaci rezystancyjnego dzielnika napięcia Transmitancja P, /-tej struktury proporcjonalnej do przedostatniej włącznie, powinna wynosić (42) Pi = ^- dla/=7,2,,r/2-7, co: a ponieważ (t) 2 > 0) 2 p co, więc można ją zrealizować w postaci rezystancyjnego dzielnika napięcia Natomiast transmitancja końcowej struktury proporcjonalnej P r/2 powinna uwzględnić zadany poziom przenoszenia K ur oraz efekt podbicia charakterystyki typowy dla filtrów zafalowanych (43) Uwv,(s) Rys 13 Schemat układ struktury bikwadratowej, przeznaczonej do realizacji zerowo-biegunowych filtrów dolnoprzepustowych Podobnie jak dla wcześniej opisywanych filtrów, tak i dla filtru eliptycznego zaprezentowano przykładowy projekt realizacji układowej Dla przykładu wyznaczono realizację układową dolnoprzepustowego filtru eliptycznego rzędu r = 4, o parametrach: K ur = l, s = 1, f gr = 1 MHz, k - 0,5 Realizacja ta składa się z kaskady na przemiennie występujących dwóch struktur proporcjonalnych oraz dwóch struktur bikwadratowych Wartości elementów R, C tych struktur obliczono według przedstawionych wcześniej procedur oraz wzorów projektowych (39) do (43) Schemat tak powstałej realizacji układowej przedstawiono na rys14 Układ poddano symulacji, w ramach 850 PRZEGLĄD ELEKTROTECHNICZNY R 80 NR 9/2004

8 której zbadano charakterystykę amplitudową i porównano ją z idealną Z przedstawionego na rys 15 porównania wynika duża zbieżność charakterystyki badanego układu z charakterystyką idealnego w całym zakresie częstotliwości >\ r^' v+\ ui 1 THS3202 R ń \, 200 < > ^O1 _C15 V - -1 OOp 2 R14 ^AA, PSPICE posługując się stochastyczną analizą wrażliwości Monte Carlo Ponadto zadano taką samą tolerancję elementów R, C (<5ft % = ±1% i 5C % = ±5%) oraz identyczną liczbę losowań odchyłek wynoszącą 20 Na rys 17 zamieszczono wynik analizy, który przedstawia rozrzut charakterystyki filtru dla zadanej tolerancji elementów R, C Rozrzut ten jest niewielki, co potwierdza małą wrażliwość analizowanej struktury na zmiany wartości elementów R i C 10 v 100uV 10uV~ 10KHZ j V(WY) 100 MHz 1 MHz Rys 16 Wykres porównawczy charakterystyk amplitudowych filtrów rzędu r = 4: Butterwortha, Bessela, Czebyszewa oraz filtru eliptycznego Rys 14 Realizacja układowa przykładowego dolnoprzepustowego filtru eliptycznego rzędu r = 4 klasy k = 0,5 poddanego symulacji 100uV- 10mV 100 MHz V(WY) 1 MHz Rys 17 Wynik analizy Monte Carlo dla filtru eliptycznego 100uV 10 UV 10kHz = V(WY) 1 MHz 100 MHz Rys 15 Charakterystyka amplitudowa filtru eliptycznego uzyskana Spośród wszystkich rodzajów filtrów zaprezentowanych w pracy, filtr eliptyczny wykazuje największą selektywność Dla zilustrowania tego faktu na rysunku 16 przedstawiono dla porównania na wspólnym wykresie charakterystyki amplitudowe wszystkich rozpatrywanych filtrów Z przedstawionego porównania wynika, że charakterystyka filtru eliptycznego powyżej częstotliwości granicznej /^gwałtownie opada, z szybkością niespotykaną w jakimkolwiek innym filtrze Podobnie jak wcześniej opisana struktura biegunowa (przeznaczona do realizacji filtrów Butterwortha, Czebyszewa, Bessela), również opisywana obecnie struktura biegunowo-zerowa służąca do realizacji filtru eliptycznego należy do kategorii struktur małowrażliwych W identyczny sposób jak dla struktury biegunowej, zbadano symulacyjnie wrażliwość opisywanej struktury w programie Podsumowanie Zastosowanie w transmisji sygnałów analogowych nowoczesnych wzmacniaczy elektronicznych jest koniecznością kierowaną przede wszystkim szerokością pasma przenoszenia Wzmacniacz operacyjny ze sprzężeniem prądowym CFA jest unikatowym wzmacniaczem pozwalającym na zastąpienie klasycznych wzmacniaczy operacyjnych OP w większości struktur układów analogowych opracowanych nawet kilkadziesiąt lat temu Struktury takie sprawdzone i udoskonalone dla pasma częstotliwości nie przekraczającego nawet częstotliwości akustycznych można przenieść na pole działań częstotliwości sięgających wartości nawet kilku GHz W artykule zaprezentowano wykorzystanie wzmacniacza CFA w projekcie praktycznej realizacji czterech aktywnych dolnoprzepustowych filtrów analogowych o różnych aproksymacjach pracujących w paśmie 100 MHz Projekt spełnił oczekiwania autorów, a większość zaprezentowanych charakterystyk, pomimo zastosowania makromodelu rzeczywistego wzmacniacza CFA THS3202, jest bliska charakterystykom idealnym Zaprojektowane filtry są mało wrażliwe na zmiany elementów RC w zakresie zadanych tolerancji co ukazują wykresy uzyskane w analizie Monte Carlo programu symulacyjnego PSPICE Niezwykle szybko rozwijająca się PRZEGLĄD ELEKTROTECHNICZNY R 80 NR 9/
