LOKRING & LOKCLIP POŁĄCZENIA RUR I PRZEWODÓW BEZ LUTOWANIA. Do instalacji i naprawy przewodów klimatyzacji w pojazdach.

Transkrypt

1 LOKRING & LOKCLIP POŁĄCZENIA RUR I PRZEWODÓW BEZ LUTOWANIA Do instalacji i naprawy przewodów klimatyzacji w pojazdach.

2 JEDEN SYSTEM NIEOGRANICZONE MOŻLIWOŚC DO TEJ PORY POMYŚLNIE ZAMONOTOWANO PONAD 1.5 MILIARDA LOKRINGÓ PASUJĄCE DO KAŻDEGO RODZAJU POJAZDU DO WSZYSTKICH RODZAJÓW MATERIAŁÓW: ALUMINIUM, STAL, MIEDŹ ROZWIĄZANIA DLA PRODUKCJI SERYJNEJ DOSTOSOWANE DO POTRZEB KLIENTA BEZ KONIECZNOŚCI SPAWANIA CZY LUTOWANIA PRZEZ OSTATNIE 30 LAT SYSTEM LOKRING ZDOBYŁ UZNANIE I ZAUFANIE PRODUCENTÓW OEM LOKRING & LOKCLIP

3 I W Już przez ponad 30 lat sukces VULKAN LOKRING opiera się na opatentowanych na całym świecie, unikalnych połączeniach przewodów rurowych i gumowych w urządzeniach chłodniczych i klimatyzacyjnych. W tym czasie, ponad 1,500,000,000 połączeń rurowych LOKRING zostało z sukcesem zastosowanych przez czołowych producentów samocho- dów i autobusów, a także producentów systemów chłodniczych i klimatyzacyjnych. Dzięki nowym złączkom LOKRING możliwa jest wymiana ciężkich materiałów rurowych jak stal czy miedź na aluminium, w celu zmniejszenia całkowitej wagi pojazdu. LOKRING & LOKCLIP testowany jest w zgodzie z dyrektywą Unii Europejskiej 2006/40/EG.

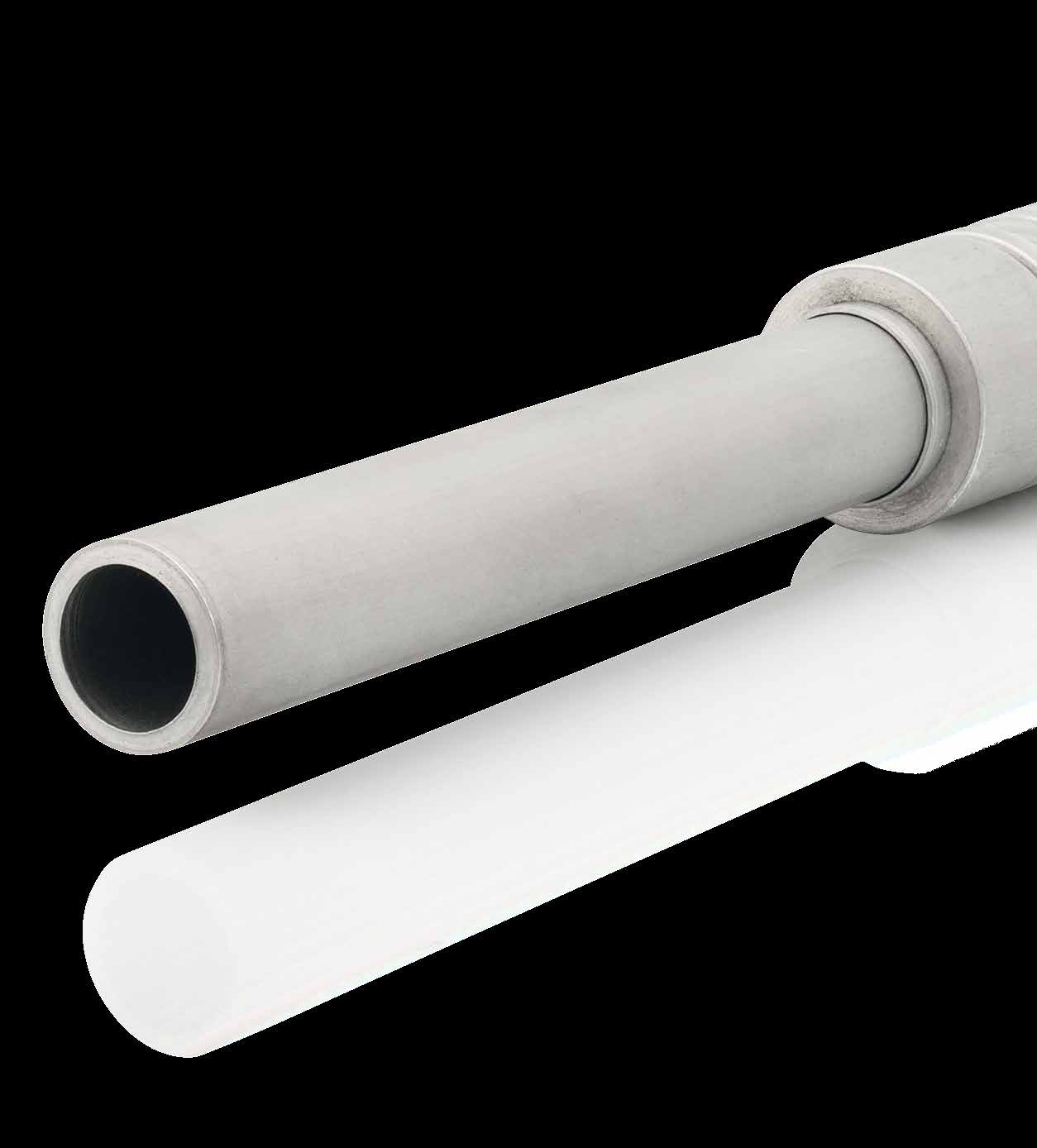

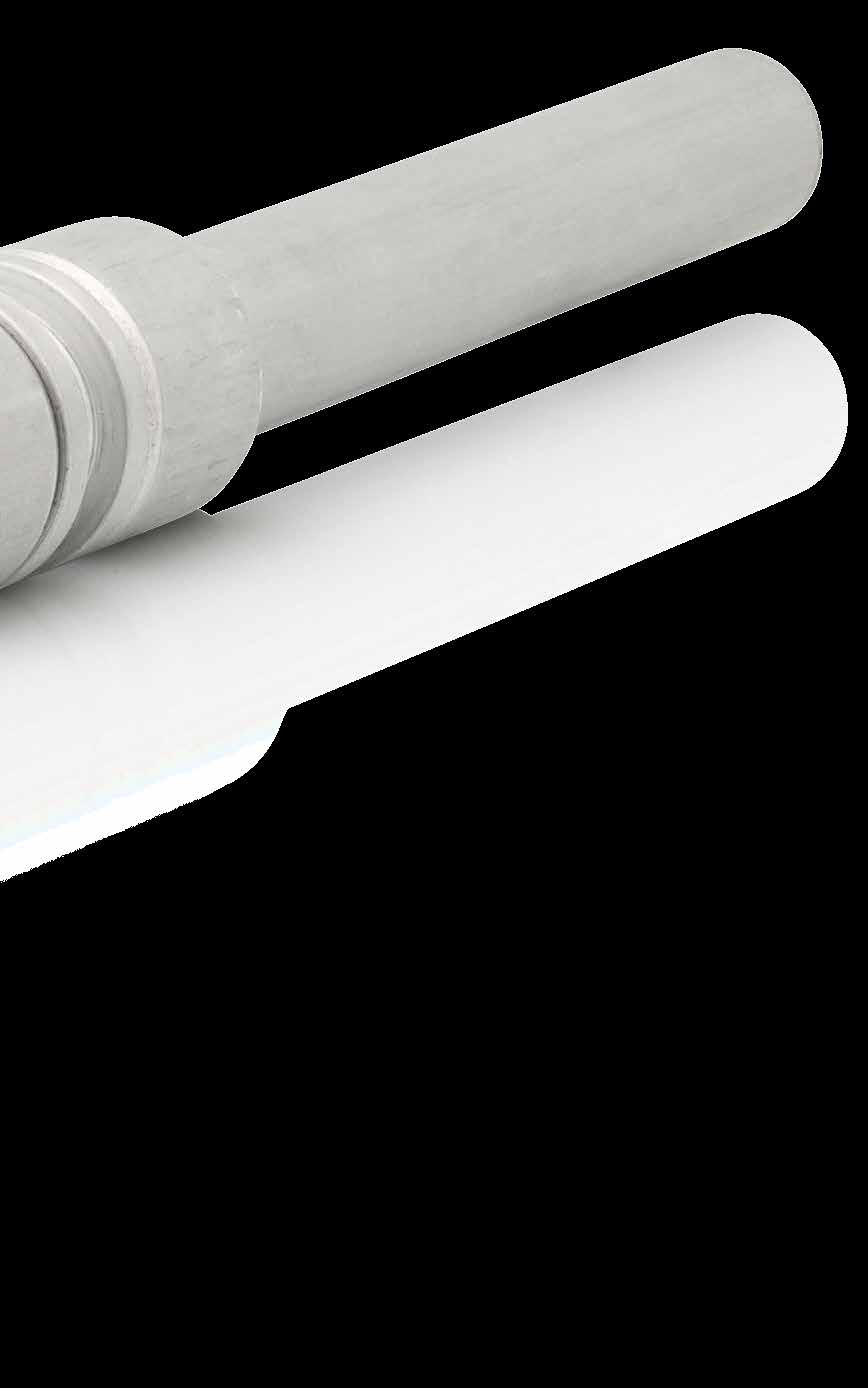

4 LOKRING Typowe złącze LOKRING składa się z dwóch pierścieni LOKRING i jednego króćca łączącego dwa końce rur. Dzięki wewnętrznemu stożkowatemu konturowi LOKRINGA i specjalnemu zewnętrznemu konturowi złączki, średnica połączenia zostaje zredukowana podczas montażu do takiego stopnia, że złączka i rura tworzą hermetycznie szczelne połączenie metal-metal. Dożywotnia szczelność wykonanego połączenia jest gwarantowana poprzez stałe, elastyczne naprężenie wstępne, które jest wytwarzane przez siły promieniowe pierścienia LOKRING działającego w kierunku przeciwnym do połączenia rurowego. Test na rozrywanie pod ciśnieniem do 250 BAR (3750 PSi) Test na zmiany ciśnienia przy 250,000 CYKLACH Przetestowane w zgodzie z Dyrektywą Unii Europejskiej 2006/40/EG Test na rozc LOKRING MONTAŻ KROK 01 OCZYŚĆ I WYGRATUJ RURĘ KROK 02 UMIEŚĆ TULEJĘ WZMACNIAJĄCĄ WEWNĄTRZ RURY KROK 03 NANIEŚ LOKPRE

5 LOKRING ŁĄCZENIE MATERIAŁÓW Test korozyjny przeprowadzony zgdnie z normami ISO 9227 NSS Aluminium Aluminium Miedź Aluminium Miedź Miedź Miedź Stal Stal Stal Zmiana temperatury CYKLICZNE TESTY iąganie zgodny z normami EN Pokazane ilustracje obrazują tylko ogólną zasadę instalacji pierścienia Lokring. Zawsze kieruj się szczegółową instrukcją montażu pierścienia dostępną na P WOKÓŁ RURKI KROK 04 WSUŃ RURKĘ DO OPORU KROK 05 ZAMONTUJ PIERŚCIENIE (DO OPORU)

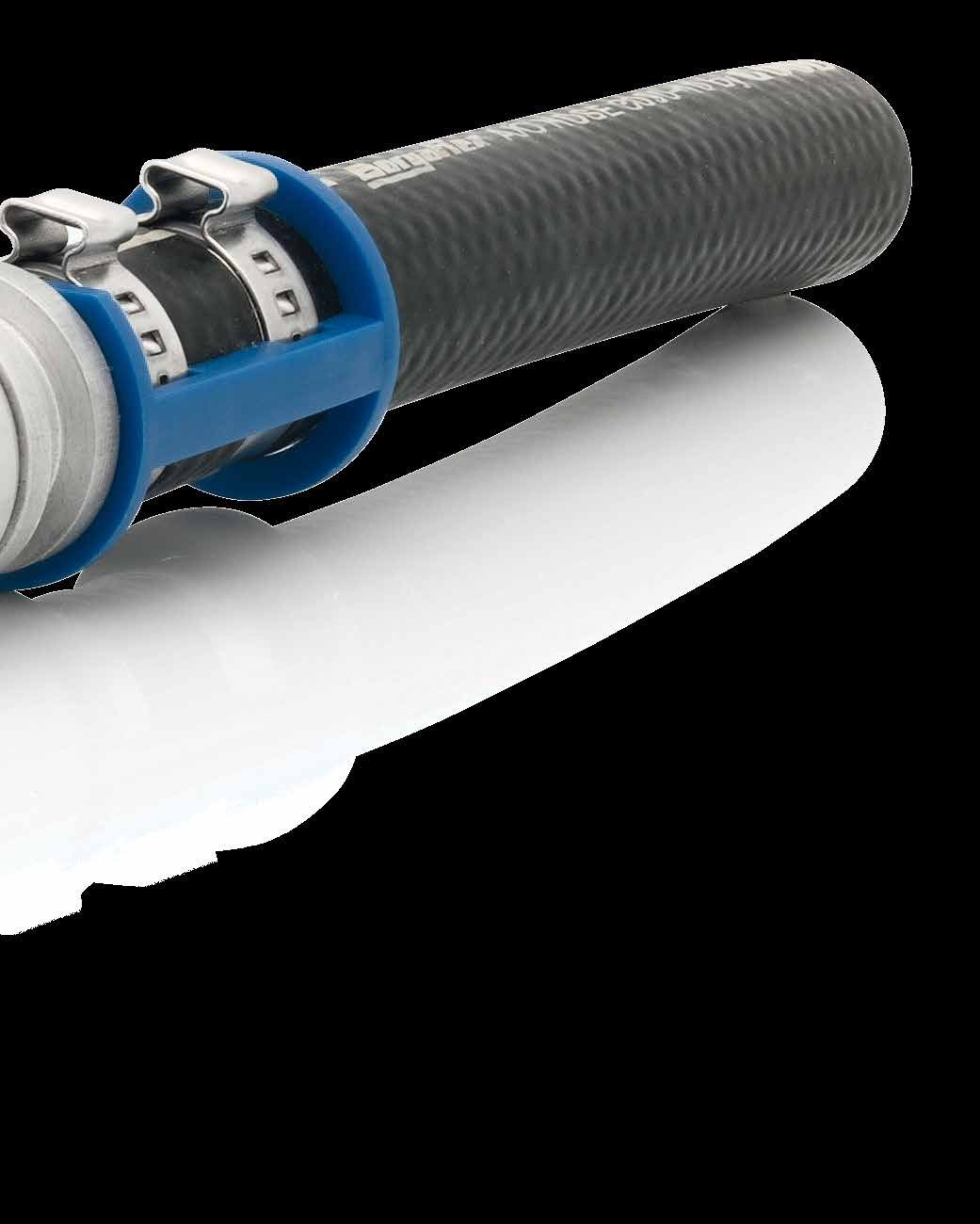

6 LOKCLIP Technologia LOKCLIP zapewnia prostą i tanią alternatywę dla połączeń zaciskowych i śrubowych. LOKCLIPY mogą być używane zarówno do tworzenia połączeń typu przewód-przewód, jak i przewód-rura we wszystkich możliwych miejscach wymagających naprawy. System, składający się z zacisków ze stali nierdzewnej, uchwytu utrzymującego zacisk w miejscu oraz wyprofilowanego złącza, praktycznie wyklucza popełnienie błędu w trakcie montażu. Obok istotnej normy SAE J2064, LOKCLIPY spełniaj wszystkie wymagane standardy. CIŚNIENIE ROBOCZE BAR PRZETESTOWANE ZGOD DYREKTYWĄ UNII EUROPE 2006/40/EG LOKCLIP MONTAŻ KROK 01 WŁÓŻ ZACISKI ZE STALI NIERDZEWNEJ DO PLASTYKOWEJ OPRAWKI STEP 02 NAŁÓŻ LOKCLIP NA RURĘ STEP 03 NAOLIW I WCIŚ DO PRZEWODU

7 LOKCLIP KOMBINACJE MATERIAŁOWE TEMPERATURA PRACY -40 C 135 C Przewód Przewód Aluminium Przewód CIŚNIENIE ROZRYWAJĄCE 121 BAR NIE Z JSKIEJ Pokazane ilustracje obrazują tylko ogólną zasadę instalacji pierścienia LOKRING. Zawsze kieruj się szczegółową instrukcją montażu pierścienia dostępną na NIJ KRÓCIEC KROK 04 ZACIŚNIJ CAŁOŚĆ PRZY POMOCY NARZĘDZIA ZACISKOWEGO STEP 05 WYKONAJ POŁĄCZENIE LOKRINGIEM
