1 WSZYSTKIE POŁACZENIA ALUMINIOWE Z WYKORZYSTANIEM ZŁACZ LOKRING NOWE ALUMINIOWE LOKRINGI z ania w o tos do s A 0 1 R4

2

3 ZASTOSOWANIE RUR ALUMNINIOWYCH W INSTALACJACH KLIMATYZACYJNYCH NIESIE WIELE KORZYSCI... >>>

4

5 CENY RUR ALUMINIOWYCH W PORÓWNANIU DO MIEDZI SA CZTEROKROTNIE NIZSZE. ALUMINIUM 2.08 USD/kg ( ) MIEDŹ 8.07 USD/kg ( ) >>>

6

7 ALUMINIUM JEST 3 RAZY LZEJSZE OD MIEDZI. Aluminium KG/METR ZEWNĘTRZNA ŚREDNICA RURY: 3/4 GRUBOŚĆ ŚCIANKI: 1 MM MIEDŹ KG/METR ZEWNĘTRZNA ŚREDNICA RURY: 3/4 GRUBOŚĆ ŚCIANKI: 1 MM >>>

8

9 PATRZAC OD STRONY TECHNICZNEJ ALUMINIUM JEST TAK SAMO DOBRE JAK MIEDZ. Z TEGO POWODU PRZEMYSŁ SAMOCHODOWEJ KLIMATYZACJI OD DZIESIATEK LAT W SWOICH UKŁADACH STOSUJE RURY ALUMINIOWE. >>>

10

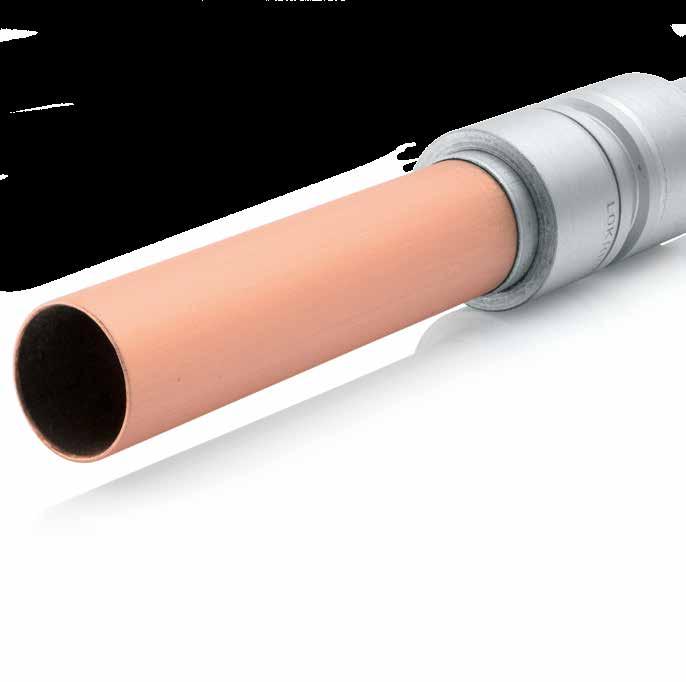

11 ...A TERAZ RURY ALUMINIOWE MOZNA W ŁATWY SPOSÓB ŁACZYC ZŁACZKAMI lokring. Łączenie rur bez lutowania

12 LOKRING LEPSZE NIŻ LUTOWANIE NAJLEPSZY SYSTEM POŁĄCZEŃ ZE WZGLĘDÓW EKONOMICZNYCH Jak dotąd, argumentem używanym przeciw stosowaniu aluminium w połączeniach rurowych w technologii chłodniczej i klimatyzacyjnej był problem ze spawaniem lub lutowaniem. Jednak teraz ten argument jest już mitem, ponieważ dzięki zastosowaniu złącz Lokring bez problemowo można połączyć rury aluminiowe. Wraz z rozwojem technologii łączenia rur złączkami LOKRING, nie tylko zalety zastosowania lekkiego metalu mogą być wykorzystane, ale także wszystkie dobrze znane korzyści płynące z zastosowania połączeń w porównaniu ze spawaniem lub lutowaniem. Z LOKRINGIEM przystosowany do R410A 40% oszczędności czasu absolutnie czysta praca instalacja przeprowadzana w godzinach pracy przeprowadzenie montażu rur złączkami Lokring jest tak proste, że może być wykonane przez niedoświadczony personel prace instalacyjne można przeprowadzać w miejscach gdzie istnieje zagrożenie pożarowe lekkie narzędzia montażowe bez potrzeby zasilania energetycznego bez problemów związanych z lutowaniem brak wad jakościowych

13 I NIEZAWODNOŚCI LUTOWANIE ciężki sprzęt do lutowania stosowanie azotu wytwarzane są szkodliwe i toksyczne gazy zagrożenie zapłonem palnych czynników chlodniczych powierzchowne uszkodzenia w wyniku lutowania kosztowne, pracochłonne i nieprzyjazne dla klienta

14 PRZYSZŁOŚĆ W CHŁODNICTWIE I KLIMATYZACJI TO TECHNOLOGIA LOKRING Przez ponad 30 lat do chwili obecnej, sukces VULKAN LOKRING opierał się na opatentowanych na całym świecie, unikatowych elementach łączących linie chłodnicze. W międzyczasie, aż ponad 1,400,000,000 połączeń rurowych LOKRING zostało pomyślnie użytych. Nigdy wcześniej połączenia rurowe LOKRING nie przeszły tak rygorystycznych testów jak nasze nowe złączki aluminiowe. CIŚNIENIE ROZRYWAJĄCE 250 bar (3750 psi) TEST NA CIŚNIENIE ZMIENNE 250,000 CYKLI ZMIANY TEMPERATUROWE CYKLICZNE TESTY

15 TESTY KOROZYJNE ISO 9227 NSS PRÓBA ROZCIĄGANIA EN DOKŁADNIE DOKŁADNIE PRZETESTOWANY

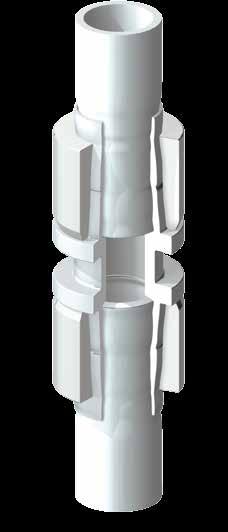

16 TECHNOLOGIA LOKRING PROSTO I SZYBKO KOMPONENTY POTRZEBNE DO POŁĄCZENIA SYSTEMEM LOKRING Poniższe ilustracje przedstawiają tylko przykładową instrukcję montażu rur złączami Lokring. Należy zawsze przestrzegać zasad łączenia rur metodą Lokring znajdujących się na stronie KRÓCIEC Kształt złączki, która powinna być użyta musi być dopasowana w zależności od jej typu, rozmiaru i rodzaju naprawy (uszkodzenia). Lokprep LOKPREP przez swoje szczególne właściwości trwale zabezpiecza szczelność połączenia rurowego wypełniając wszelkie porowatości na końcach rur. PIERŚCIENIE LOKRING TULEJA WZMACNIAJĄCA 3 Po zainstalowaniu, Lokring gawarantuje stałe połaczenie rurowe. Tuleja wzmacniająca przed montażem LOKRINGa musi być włożona do rury. Jest to dodatkowe zabezpieczenie dla połączenia. Loktool Ręczne szczypce montażowe umożliwiają montaż złącz na rurach przy minimalnym wysiłku. W zależności od wielkości LOKRINGÓW w łatwy sposób wymienia się szczęki montażowe.

17 MONTAŻ LOKRINGa PROSTO I SZYBKO KROK 01 OBRÓBKA KOŃCA RURY. KROK 04 DOCIŚNIĘCIE rury DO WEWNĘTRZNEGO OPORU RURY. KROK 02 WSUWANIE TULEI DO RURY. KROK 05 ZACISKANIE PIERŚCIENI AŻ DO OPORU stop. KROK 03 APLIKACJA LOKPREPU WOKÓŁ RURY.

18 NARZĘDZIA MONTAŻOWE DO POŁĄCZEŃ LOKRING LOKRING Split/Multi-split kit MZ Zestaw narzędzi LOKRING LOKRING Split/Multi-split kit MZ Kompletny zestaw narzędzi LOKRING do montażu rur do 1/2 (13mm). Zestaw zawiera klasyczne, ręczne narzędzie montażowe MZ i po 3 pary szczęk montażowych. Szczęki wymienia się w bardzo prosty i szybki sposób. Nr artykułu Nazwa artykułu Opis L LOKRING Split/Multi-split kit MZ Zestaw narzędzi LOKRING L LOKTOOL MZ Ręczne narzędzie montażowe Zakres dostawy Ręczne narzędzie montażowe MZ 3 pary szczęk montażowych MB 8 EVP, MB 10 EVP, MB 12 EVP LOKRING Split/Multi-split kit MZ-V Zestaw narzędzi montażowych LOKRING LOKRING Split/Multi-split kit MZ-V Zestaw zawiera narzędzie MZ-V z dwoma ruchomymi ramionami oraz 3 pary szczęk montażowych, które mogą być łatwo i szybko wymieniane. Uchwyty narzędzia są wygięte po obu stronach, umożliwiając dostęp do trudno dostępnych miejsc. Nr artykułu Nazwa artykułu Opis L LOKRING Split/Multi-split kit MZ-V Zestaw narzędzi LOKRING L LOKTOOL MZ-V Ręczne narzędzie montażowe Zakres dostawy Ręczne szczypce montażowe MZ-V 3 pary szczęk montażowych MB 8 EVP, MB 10 EVP, MB 12 EVP

19 LOKTOOL x MB EVP PU Szczęki montażowe Szczęki montażowe do MZ i MZ-V Komplet szczęk do narzędzi montażowych MZ i MZ- V. Wymienia się je w bardzo prosty i szybki sposób co umożliwia łączenie rur metodą Lokring złączkami o różnych średnicach. Nr artykułu Nazwa artykułu ø rury [ mm cal ] Ilość w op. L LOKTOOL MB 8 EVP PU do 8 do 5/16 2 L LOKTOOL MB 10 EVP PU /8 2 L LOKTOOL MB 12 EVP PU /2 2 L LOKTOOL MB 16 EVP PU /8 2 L LOKTOOL MB 19 EVP PU /4 2 L LOKTOOL MB 22 EVP PU 22 7/8 2 LOKPREP 65G PU Anaerobowy uszczelniacz Uszczelniacz LOKPREP 65G do połączeń LOKRING Uszczelniacz został opracowany specjalnie do Lokringów i należy go stosować przy każdym połączeniu. Lokprep wypełnia wszystkie ierówności i porowatości występujące na rurce, co powoduje, że każde połączenie staje się hermetycznie szczelne. Nr artykułu Nazwa artykułu Pojemność Ilość w op. L LOKPREP 65G PU 15 ml 2

20 NARZĘDZIA MONTAŻOWE DO POŁĄCZEŃ LOKRING LOKTOOL LOKPRESS AC 12V Bezprzewodowe narzędzie montażowe LOKTOOL LOKPRESS AC 12V Skuteczne, poręczne, bezprzewodowe, akumulatorowe narzędzie montażowe umożliwia szybki i bezpieczny montaż pierścieni Lokring w wersji 50 i średnicy od 6 do 35 mm. Szczęki montażowe zaczynają poruszać się równoczęśnie po wciśnięciu przycisku start. W czasie nabierania siły np. do czasu rozpoczęcia montażu, narzędzie przełącza się w tryb automatyczny, aż do wykonania pełnego zacisku na połączeniu. Specjalny zawór hydrauliczny i elektroniczny system monitoringu gwarantują bezpieczny montaż i pracę najwyższej jakości. Wyprodukowano w Niemczech! Cechy: Wysoka siła nacisku (do maks. 23 kn) Operację przeprowadza się jedną ręką lekkie Obrotowa głowica łatwa praca w dowolnym położeniu Oszczędność czasu do 40%. Zakres dostawy: Akumulatorowe narzędzie 4 pary szczęk montażowych 2 akumulatory ładowarka plastikowa walizka Nr artykułu Nazwa artykułu Opis L LOKTOOL LOKPRESS AC 12V Bezprzewodowe narzędzie montażowe Dane techniczne Wymiary narzędzia (Dł.xSz.xW.) 322 x 66 x 195 mm Wymiary plastikowej walizki (Dł.xSz.W.) 500 x 120 x 460 mm Temperatura pracy -20 C do 60 C Moc elektryczna 240 W Siła nacisku 23 KN Napięcie zasilające 9.6V / 3.0 Ah NiMh Czas ładowania około 45 min. Ciężar 2.4 kg

21 ZŁĄCZA LOKRING DO POŁĄCZEŃ RUROWYCH LOKRING x NK Al 50-50bar PU Złączki aluminiowe Aluminiowe złączki* LOKRING Do połączeń rur o tych samych średnicach zewnętrznych. * Pozostałe rozmiary na specjalne zapytanie. Nr artykułu Nazwa artykułu ø rury [mm cal] Ilość w op. L LOKRING 6,35 NK Al 50-50bar PU /4 10 L LOKRING 8 NK Al 50-50bar PU 8 5/16 10 L LOKRING 9,53 NK Al 50-50bar PU /8 10 L LOKRING 10 NK Al 50-50bar PU L LOKRING 12 NK Al 50-50bar PU 12 8 L LOKRING 12,7 NK Al 50-50bar PU /2 8 L LOKRING 15 NK Al 50-50bar PU 15 2 L LOKRING 16 NK Al 50-50bar PU 16 5/8 2 L LOKRING 18 NK Al 50-50bar PU 18 2 L LOKRING 19 NK Al 50-50bar PU 19 3/4 2 L LOKRING 22 NK Al 50-50bar PU 22 7/8 2 LOKRING x/x NR Al 50-50bar PU Aluminiowe złączki redukcyjne Aluminiowe złącza* redukcyjne LOKRING Do połączeń rur o różnych średnicach zewnętrznych. *Pozostałe rozmiary na specjalne zapytanie. Nr artykułu Nazwa artykułu ø rury 1 ø rury 2 Ilość w [mm cal] p [mm cal] op. L LOKRING 9,53/6,35 NR Al 50-50bar PU /8 p /4 10 L LOKRING 12,7/9,53 NR Al 50-50bar PU /2 p /8 8 L LOKRING 16/12,7 NR Al 50-50bar PU 16 5/8 p /2 2 L LOKRING 19/16 NR Al 50-50bar PU 19 3/4 p 16 5/8 2 L LOKRING 22/19 NR Al 50-50bar PU 22 7/8 p 19 3/4 2

22 ALUMINIOWE TULEJE WZMACNIAJĄCE I NAKRĘTKI KOŁPAKOWE DO POŁĄCZEŃ LOKRING LOKIN x VH Al y PU Tuleje wzmacniające Tuleje wzmacniające LOKIN* Tuleje wzmacniające należy wsuwać do końców rur przed zaciśnięciem LOKRINGa. * Pozostałe rozmiary dostępne na zapytanie. Nr artykułu Nazwa artykułu ø rury [mm cal] grubość ścianki [ mm ] Ilość w op. 0.8 L LOKIN 6,35 VH Al 08 PU / L LOKIN 8 VH Al 08 PU 8 5/ L LOKIN 9,53 VH Al 08 PU / L LOKIN 12,7 VH Al 08 PU / L LOKIN 6,35 VH Al 10 PU / L LOKIN 8 VH Al 10 PU 8 5/ L LOKIN 9,53 VH Al 10 PU / L LOKIN 10 VH Al 10 PU L LOKIN 12,7 VH Al 10 PU / L LOKIN 16 VH Al 10 PU 16 5/ L LOKIN 19 VH Al 10 PU 19 3/ L LOKIN 12,7 VH Al 12 PU / L LOKIN 16 VH Al 12 PU 16 5/ L LOKIN 22 VH Al 12 PU 22 7/ L LOKIN 16 VH Al 15 PU 16 5/ L LOKIN 19 VH Al 15 PU 19 3/ LOKRING x FN Al PU Aluminiowe nakrętki kołpakowe Należy używać tylko oryginalnych nakrętek LOKRING Aluminiowe nakrętki kołpakowe LOKRING Anodowane, aluminiowe nakrętki kołpakowe ze specjalnego składu chemicznego dla urządzeń chłodniczych i klimatyzacyjnych. * Przy kombinacji z użyciem złączki mosiężnej, zalecamy użycie teflonowej taśmy. Nr artykułu Nazwa artykułu Rozmiar klucza Moment obrotowy [ Nm ] ø [mm cal] Ilość w op. L LOKRING 6,35 FN Al PU /4 20 L LOKRING 9,53 FN Al PU /8 20 L LOKRING 12,7 FN Al PU /2 16 L LOKRING 16 FN Al PU /8 10 L LOKRING 19 FN Al PU /4 6

23 NARZĘDZIA I AKCESORIA PRZYDATNE I POMOCNE HSS x-x PU Rękaw termokurczliwy z klejem topliwym Rekawy termokurczliwe Przy połączeniu rury aluminiowej z rurą miedzianą konieczne jest zastosowanie rękawa termokurczliwego aby chronić połączenie przed wilgocią i korozją. Nr artykułu Nazwa artykułu ø rury [ mm cal] p ø rury [ mm cal] Ilość w op. L HSS PU 6 1/4 p 10 3/8 20 L HSS PU 12 1/2 p 16 5/8 20 L HSS PU 18 3/4 p 22 7/8 20 LOKTOOL SV.3 Włókno ścierne Włókno ścierne LOKTOOL Nadaje się do wszystkich powierzchni Odporny rozpuszczalnik Wymiary: 158 x 224 mm Nr artykułu Nazwa artykułu Opis Ilość w op. L LOKTOOL SV.3 Włókno ścierne 3

24 NARZĘDZIA I AKCESORIA PRZYDATNE I POMOCNE LOKTOOL TC6-38 Nóż do rur Nóż do rur LOKTOOL Nowy i profesjonalny obcinak do rur z podporą rolkową, co umożliwia szybkie i łatwe przecinanie rur. Dla średnic od 6 do 38 mm. Nr artykułu Nazwa artykułu Opis L LOKTOOL TC6-38 Nożyk do rur L LOKTOOL CW6-38 Ostrze do TC6-38 LOKTOOL TC3-28 Nóż do rur Nóż do rur LOKTOOL Nowa, profesjonalna obcinarka z techniką podpierania rolkowego, która umożliwia lekkie i szybkie cięcie rur. Zakres: 3mm do 28 mm. Nr artykułu Nazwa artykułu Opis L LOKTOOL TC3-28 Nóż do rur L LOKTOOL CW3-28 Ostrze do TC3-28 LOKTOOL Gratfix N-E Gratownik do rur Gratownik do rur LOKTOOL Do szybkiego, czystego usuwania zadziorów na końcach rur i blachach. Nr artykułu Nazwa artykułu Opis L LOKTOOL Gratfix N-E Gratownik do rur L N-E100 Uniwersalna zapasowa łopatka

25 LOKBOX K-TWS 200 Zestaw kluczy dynamometryczny Zestaw kluczy dynamometrycznych LOKBOX Profesjonalny komplet do dokręcania nakrętki kołpakowej. Nr artykułu Nazwa artykułu Opis L LOKBOX K-TWS 200 Zestaw kluczy dynamometrycznych Zakres dostaw: Klucz dynamometryczny Wkłady płaskie, rozmiary 17, 22, 24, 27, 36 Plastikowa walizka LOKTOOL EFT-6 Kielicharka mimośrodowa LOKTOOL EFT-6 Precyzyjna mimośrodowa kielicharka dla 6 rozmiarów rur: 1/4, 5/16, 3/8, 1/2, 5/8, 3/4. Nr artykułu Nazwa artykułu Opis L LOKTOOL EFT-6 Kielicharka

26 NARZĘDZIA I AKCESORIA PRZYDATNE I POMOCNE LOKTOOL TB x Giętarka do rur Giętarka do rur LOKTOOL TB Robi gładkie promieniste zagięcia do 180 stopni przy minimalnym użyciu siły. Każde narzędzie wygina jeden rozmiar. Nr artykułu Nazwa artykułu ø rury Opis [ cal ] L LOKTOOL TB 1/4 1/4 Giętarka do rur L LOKTOOL TB 5/16 5/16 Giętarka do rur L LOKTOOL TB 3/8 3/8 Giętarka do rur L LOKTOOL TB 1/2 1/2 Giętarka do rur LOKTOOL TB x Giętarka do rur Giętarka do rur LOKTOOL TB Robi gładkie promieniste zagięcia do 180 stopni przy minimalnym użyciu siły. Każde narzędzie wygina jeden rozmiar. Nr artykułu Nazwa artykułu ø rury Opis [ cal ] L LOKTOOL TB 5/8 5/8 Giętarka do rur L LOKTOOL TB 3/4 3/4 Giętarka do rur L LOKTOOL TB 7/8 7/8 Giętarka do rur

27 WYDAWCA: VULKAN Lokring Rohrverbindungen GmbH & Co. KG Heerstraße 66, Herne / Germany Telefon: + 49 (23 25) Fax: + 49 (23 25) info.lok@vulkan.com KONCEPCJA I PROJEKT: Hackforth Holding GmbH & Co. KG Marketing Service Center Heerstraße 66, Herne / Germany marketing@vulkan.com DLA PRASY: Hackforth Holding GmbH & Co. KG Marketing Service Center Heerstraße 66, Herne / Germany marketing@vulkan.com KLAUZULA WAŻNOŚCI: Technologia połączeń rurowych LOKRING reprezentuje sprawdzoną metodę produkowania hermetycznie szczelnych połączeń rurowych typu metal-metal.połączenia LOKRING są stosowane głównie w branży klimatyzacyjnej i chłodniczej. Zastosowanie technologii połączeń LOKRING w innych gałęziach przemysłu musi być uzgodnione z VULKAN LOKRING. VULKAN LOKRING jako dostawca jest odpowiedzialny za jakościowe dostawy połączeń rurowych wraz z narzędziami, które są zamawiane z tego katalogu. Nabywca jest odpowiedzialny za zastosowanie połączeń rurowych LOKRING oraz narzędzi we wskazany sposób.montaż musi zostać przeprowadzony zgodnie z instrukcją i wyłącznie przy użyciu oryginalnych części LOKRING. Obecna wersja broszury Aluminiowe złącza Lokring zastępuje wszystkie poprzednie edycje, jakiekolwiek wcześniejsze wydania tracą swoją ważność. Data zamieszczona w tym katalogu odnosi się do faktycznego stanu rzeczy w czasie jego wydruku. Jakiekolwiek zmiany spowodowane postępem technicznym są dopuszczalne. Status: 10/2013 Wszelkie powielanie, tłumaczenie jest zabronionione i chronione prawami autorskimi. Dalsze uwagi i informacje na temat złącz LOKRING dostępne są na zapytanie.
