PRZYGOTOWANIE PRZEPUSTÓW INSTALACYJNYCH DO BADAŃOGNIOWYCH W ŚWIETLE OBOWIĄZUJĄCYCH NORM

HTML
DOWNLOAD

Wielkość: px

Rozpocząć pokaz od strony:

Download "PRZYGOTOWANIE PRZEPUSTÓW INSTALACYJNYCH DO BADAŃOGNIOWYCH W ŚWIETLE OBOWIĄZUJĄCYCH NORM"

Emilia Osińska
8 lat temu
Przeglądów:

1 PRZYGOTOWANIE PRZEPUSTÓW INSTALACYJNYCH DO BADAŃOGNIOWYCH W ŚWIETLE OBOWIĄZUJĄCYCH NORM

2 Badania odporności ogniowej instalacji użytkowych przeprowadza sięwg. normy PN-EN 1366 Część 3: Uszczelnienia przejść instalacyjnych Celem badania opisanego w niniejszej normie jest ocena: a) wpływu takich przejść na szczelność i izolacyjność ogniową ocenianego elementu oddzielającego b) szczelności i izolacyjności ogniowej uszczelnienia przejścia c) izolacyjności ogniowej przechodzącego elementu lub elementów instalacji oraz, tam gdzie to konieczne utraty szczelności ogniowej elementu instalacji

ELEMENT PRÓBNY Jest to zestaw do badania składający sięz

uszczelnienia przejścia, materiałów lub rozwiązań,

zaprojektowany w celu zapewnienia szczelności ogniowej i

3 ELEMENT PRÓBNY Jest to zestaw do badania składający sięz przechodzącego(-ych) elementu(-ów) instalacji i uszczelnienia przejścia, materiałów lub rozwiązań, łącznie z dowolna konstrukcjąwsporcząelementu instalacji, zaprojektowany w celu zapewnienia szczelności ogniowej i izolacyjności ogniowej elementu oddzielającego, w czasie badania ogniowego.

4 PODZIAŁ PRZECHODZĄCYCH ELEMENTÓW INSTALACJI a) rury do instalacji ogólnobudowlanych i rury kablowe klasy A1 wg. EN , o temperaturze topnienia lub rozkładu powyżej 1000 C (np. stal, żeliwo, miedźi stopy miedzi, stopy niklu), izolowane i nieizolowane nazywane są rurami metalowymi. b) listwy kablowe klasy A1 wg. EN , o temperaturze topnienia lub rozkładu powyżej 1000 C (np. stal, żeliwo, miedźi stopy miedzi, stopy niklu), izolowane i nieizolowane nazywane są obudowami metalowymi. c) rury do instalacji ogólnobudowlanych, listwy kablowe i rury kablowe klasy A1 lub A2 wg. EN , o temperaturze topnienia lub rozkładu równej 1000 C i niższej (np. ołów, aluminium i stopy, aluminium) i/lub ryzyku pękania (szkło i włókna cementowe) izolowane i nieizolowane.

5 PODZIAŁ PRZECHODZĄCYCH ELEMENTÓW INSTALACJI cd. d) rury do instalacji ogólnobudowlanych niesklasyfikowane w klasie A1 lub A2 wg. EN , (np. rury z tworzyw sztucznych z termoplastycznego lub termoutwardzalnego materiału), zawierające materiały niehomogeniczne (np: rury z tworzyw sztucznych zbrojone włóknami szklanymi lub rury warstwowe) izolowane i nieizolowane, nazywane rurami z tworzyw sztucznych. e) listwy kablowe i rury kablowe niesklasyfikowane w klasie A1 lub A2 wg. EN , (np. rury z tworzyw sztucznych z termoplastycznego lub termoutwardzalnego materiału), zawierające materiały niehomogeniczne, izolowane i nieizolowane, nazywane listwami kablowymi z tworzyw sztucznych lub rurami kablowymi z tworzyw sztucznych.

6 URZĄDZENIA POMIAROWE a) Termoelementy piecowe (termometry płytkowe) stosowane wg. EN

7 URZĄDZENIA POMIAROWE cd. a) Termoelementy na stronie nienagrzewanej tzw. termopary stosowane wg. EN

8 URZĄDZENIA POMIAROWE sposób rozmieszczenia termopar po stronie nienagrzewanej

9 TYPOWE KONFIGURACJE USZCZELNIEŃ PRZEPUSTÓW KABLOWYCH

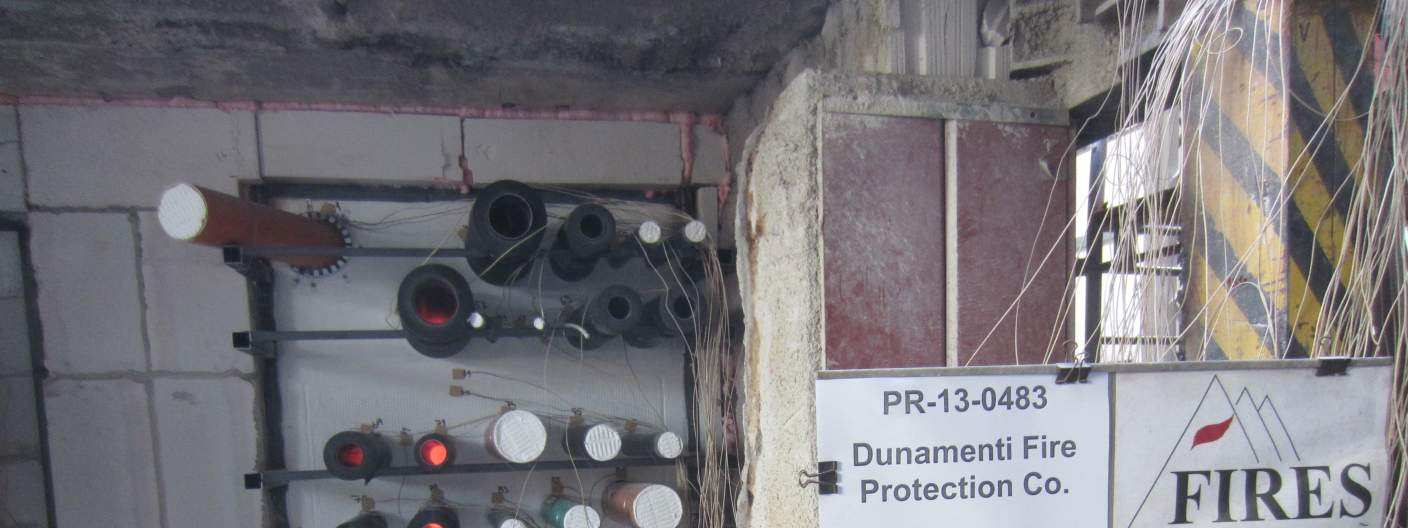

10 TYPOWE KONFIGURACJE POJEDYNCZYCH USZCZELNIEŃ RUR

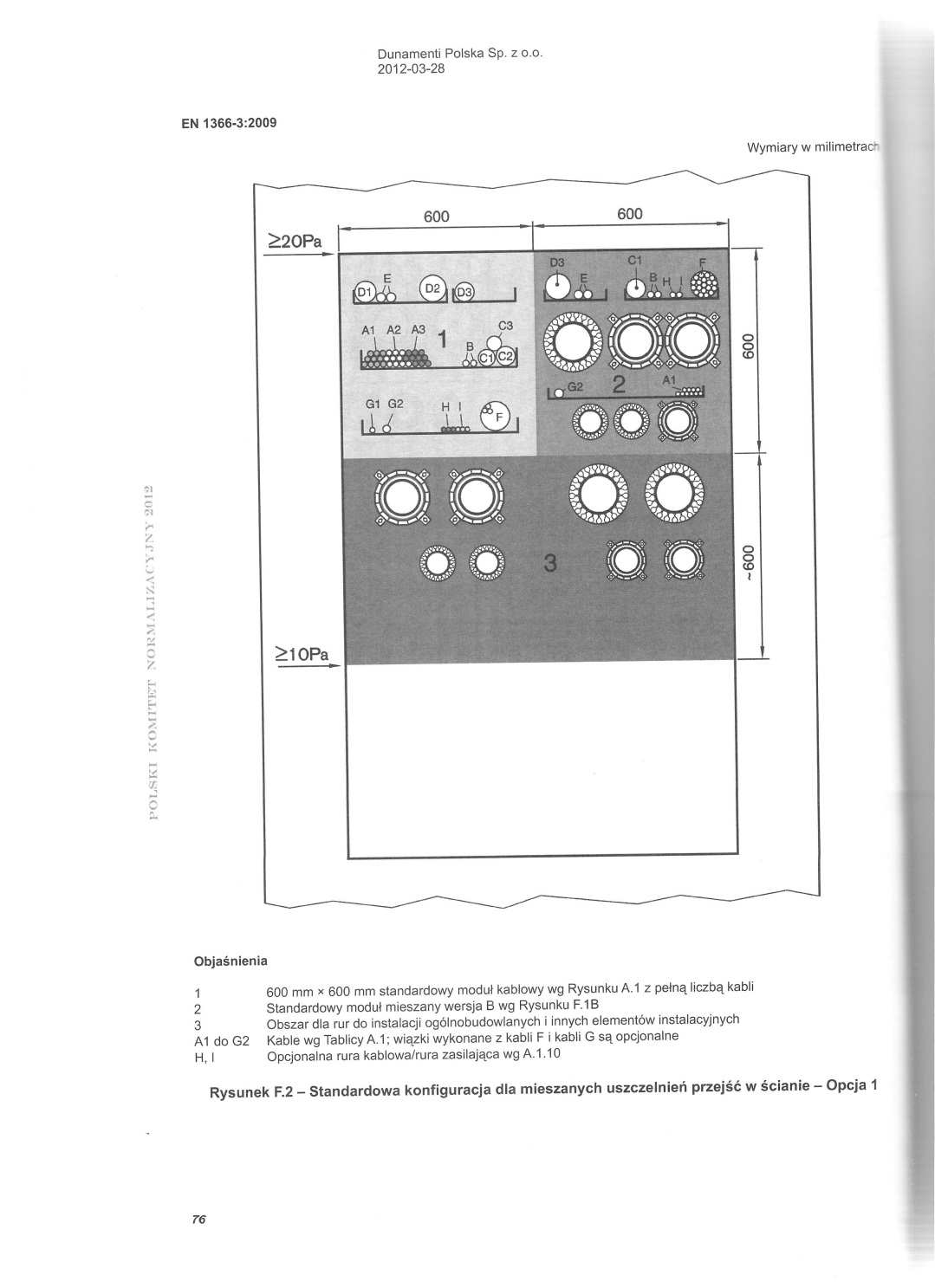

11 TYPOWE KONFIGURACJE USZCZELNIEŃ MIESZANYCH

12 ZASADY WYBORU RUR METALOWYCH DO BADAŃ OGNIOWYCH

13 ZASADY WYBORU RUR TWORZYWOWYCH DO BADAŃ OGNIOWYCH

14 RAPORT Z BADAŃ OGNIOWYCH

15 RAPORT Z BADAŃ OGNIOWYCH

16 DZIĘKUJĘZA UWAGĘ!
