Eurocentrum Office Complex Al. Jerozolimskie 134, Warszawa

Transkrypt

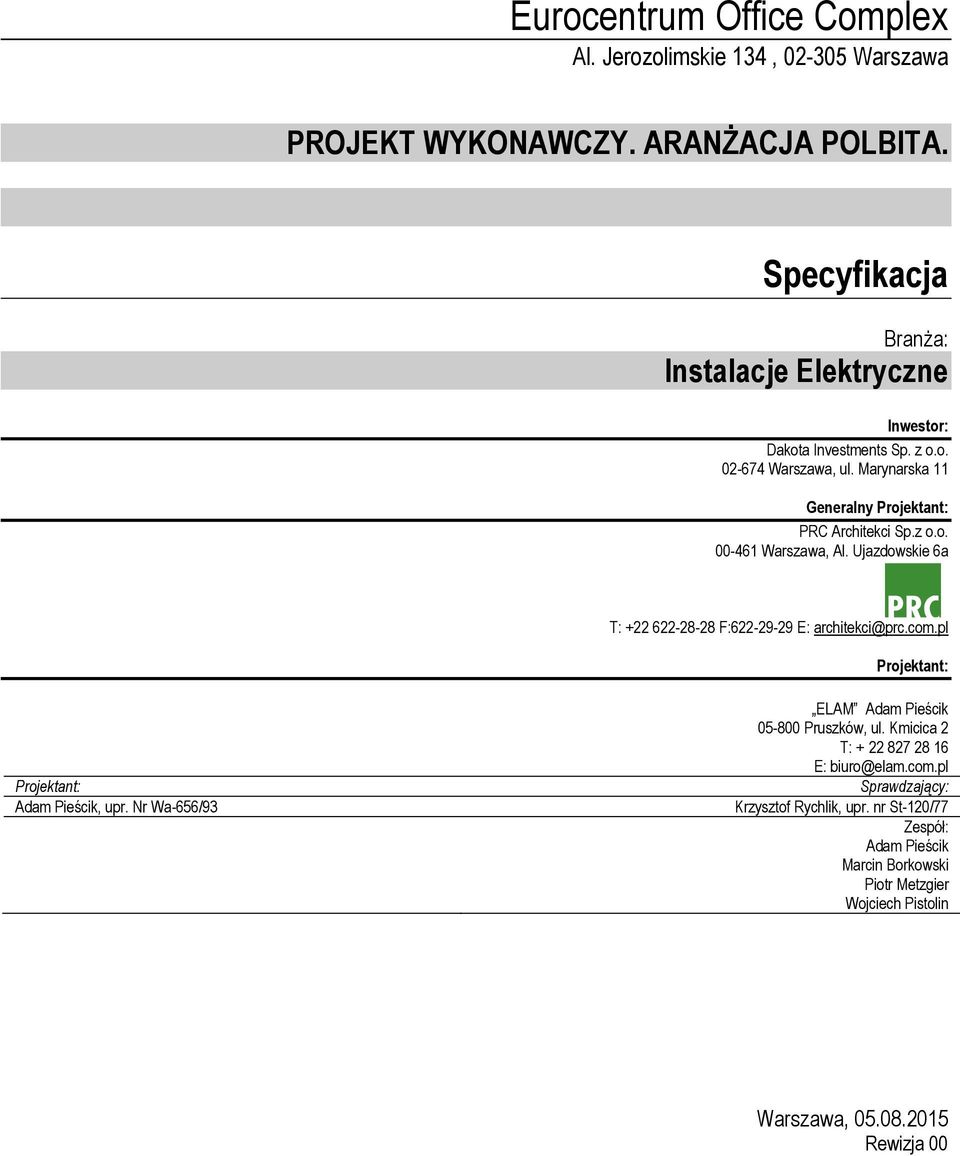

1 Al. Jerozolimskie 134, Warszawa Specyfikacja Branża: Instalacje Elektryczne Inwestor: Dakota Investments Sp. z o.o Warszawa, ul. Marynarska 11 Generalny Projektant: PRC Architekci Sp.z o.o Warszawa, Al. Ujazdowskie 6a T: F: E: architekci@prc.com.pl Projektant: Projektant: Adam Pieścik, upr. Nr Wa-656/93 ELAM Adam Pieścik Pruszków, ul. Kmicica 2 T: E: biuro@elam.com.pl Sprawdzający: Krzysztof Rychlik, upr. nr St-120/77 Zespół: Adam Pieścik Marcin Borkowski Piotr Metzgier Wojciech Pistolin Warszawa, Rewizja 00

2 SPIS TREŚCI SPIS TREŚCI SPIS TREŚCI...2 SPECYFIKACJA MATERIAŁOWA Rozdział 1.1 Oświetlenie....3 Rozdział Zakres podstawowy....3 Rozdział 1.2 Instalacja siły....8 Rozdział Zakres podstawowy....8 Rozdział 1.3 Korytka i drabiny Rozdział Zakres podstawowy Rozdział 1.4 Rozdzielnice Rozdział Zakres podstawowy I.2. LISTA ZAMIENNIKÓW...12 ELAM 2/12

3 SPECYFIKACJA MATERIAŁOWA SPECYFIKACJA MATERIAŁOWA Niniejszą specyfikację należy czytać ze specyfikacjami pozostałych branż uczestniczących w etapie projektowania. Elementy instalacji elektrycznych determinowane estetycznie dot. osprzętu elektrycznego, montowanych w przegrodach poziomych i pionowych zostały ujęte w odpowiednich rozdziałach specyfikacji architektonicznej i wymagają zatwierdzenia przez architekta. Elementy instalacji elektrycznych determinowane estetycznie dot. opraw oświetleniowych zostały ujęte w odpowiednich rozdziałach specyfikacji architektonicznej i wymagają zatwierdzenia przez architekta. Rozdział 1.1 Oświetlenie. Należy pamiętać by minimalne średnie natężenie oświetlenia oraz inne parametry oświetleniowe w pomieszczeniach były zgodne z normą PN-EN :2002. Awaryjne oświetlenie ewakuacyjne będzie realizowane oprawami wyposażonymi w indywidualne układy zasilania awaryjnego z własnymi bateriami akumulatorów o minimalny czasie świecenia 1h. Wysokość montażu łączników wg rysunków architektury. Wszystkie łączniki proponowane w n-krotnych ramkach, wykonawca może wykonać w pojedynczych ramkach, zachowując ilość łączników bez zmian. Łączniki należy montować w pojedynczych ramkach idealnie zlicowane względem siebie, bez odstępów (na styk). Oświetlenie oraz łączniki oświetlenia, gniazdka wtyczkowe umieszczone w specyfikacji należy czytać ze specyfikacją architektoniczną: 1. Rozdział 63: Oświetlenie. Wyposażenie i osprzęt. 2. Rozdział 6: Instalacje kablowe determinowane estetycznie. Poniżej wymienione oprawy należy rozpatrywać razem z źródłem światła. Rozdział Zakres podstawowy. Oznaczenia INSTALACJE ELEKTRYCZNE Jednostka Ilość OW-s01B OW-k01A Instalacja oświetlenia Oprawa typu downlight do diod LED 1x35, montowana w stropie podwieszonym; Źródło światła: LED 35W; Moc oprawy: 22W; Barwa światła: 3000 K; Trwałość: godzin (70%) ; Strumień świetlny: 2000lm; Dyfuzor: opalowy; Odbłyśnik: z blachy aluminiowej; Pierścień: blacha malowana proszkowo na biało; Typ oprawy: CAN190.LED; ; Średnica: Ø190 mm; Wysokość: 144 mm. Oprawa naścienna (kinkiet) do świetlówek liniowych 1x35W; Źródło światła: świetlówka liniowa T5, 1x35W; Moc oprawy: 38W; 5 ELAM 3/12

4 OW-k02A OW-k03B OW-s23F OW-s23G Statecznik: elektroniczny; Dyfuzor: opalowy; Typ oprawy: System S W-DO; ; Długość: 1520 mm; Oprawa naścienna (kinkiet) do świetlówek liniowych 1x28W; Źródło światła: świetlówka liniowa T5, 1x28W; Moc oprawy: 31W; Statecznik: elektroniczny; Dyfuzor: opalowy; Typ oprawy: System S W-DO; ; Długość: 1220 mm; Oprawa naścienna (kinkiet) do świetlówek liniowych 1x14W; Źródło światła: świetlówka liniowa T5, 1x14W; Moc oprawy: 16W; Statecznik: elektroniczny; Dyfuzor: opalowy; Typ oprawy: System S W-DO; Długość: 650 mm; Oprawa sufitowa, zwieszana do świetlówek liniowych 1x49W, montaż w linii; Źródło światła: świetlówka liniowa T5, 1x49W; Moc oprawy: 56W; Statecznik: elektroniczny; Raster: paraboliczny z wysokopolerowanego aluminium MIRO; Typ oprawy: System S W-PA; Długość: 1520 mm; Oprawa sufitowa, zwieszana do świetlówek liniowych 1x80W, montaż w linii; Źródło światła: świetlówka liniowa T5, 1x80W; Moc oprawy: 86W; Statecznik: elektroniczny EVG; Raster: paraboliczny z wysokopolerowanego aluminium MIRO; kpl. 4 kpl. 2 kpl. 50 kpl. 6 ELAM 4/12

5 OW-s24E OW-s24F OW-s45F OW-s60 Typ oprawy: System S W-PA; Długość: 1520 mm; Oprawa sufitowa, zwieszana do świetlówek liniowych 1x28W, montaż w linii; Źródło światła: świetlówka liniowa T5, 1x28W; Moc oprawy: 31W; Statecznik: elektroniczny; Raster: paraboliczny z wysokopolerowanego aluminium MIRO; Typ oprawy: System S W-PA; Długość: 1220 mm; Oprawa sufitowa, zwieszana do świetlówek liniowych 1x54W, montaż w linii; Źródło światła: świetlówka liniowa T5, 1x54W; Moc oprawy: 58W; Statecznik: elektroniczny; Raster: paraboliczny z wysokopolerowanego aluminium MIRO; Typ oprawy: System S W-PA; Długość: 1220 mm; Oprawa nastropowa do świetlówek liniowych 2x35W, montaż na stropie stałym; Źródło światła: świetlówka liniowa T5, 2x35W; Moc oprawy: 78W; Stopień ochrony: IP65; Statecznik: elektroniczny z możliwością ściemniania; Odbłyśnik: blacha stalowa lakierowana na biało; Dyfuzor: poliwęglan opalowy lub przezroczysty; Rozsył światła: dół; Obudowa: poliwęglan w kolorze szarym; Typ oprawy: COSMO2, CO2 2x35W; Długość: 1567 mm; Szerokość: 129 mm; Wysokość: 136 mm. Oprawa oświetlenia awaryjnego LED do stropu podwieszonego; praca "na ciemno"; 3h świecenia. Źródło światła: LED; Moc oprawy: 1,5W; Stopień ochrony: IP40; Rozsył: 120 ; Typ oprawy: POINT LED AW ; kpl. 4 kpl. 6 9 ELAM 5/12

6 OW-s61 OE-e01 OE-e02 LA-e01 ; Średnica: Ø51 mm; Wysokość: 28 mm. Oprawa nastropowa oświetlenia awaryjnego LED; praca "na ciemno"; 3h świecenia. Źródło światła: LED; Moc oprawy: 1,5W; Rozsył: 120 ; Typ oprawy: UNOLED AW; ; Długość: 190 mm; Szerokość: 150 mm; Wysokość: 42 mm. Oprawa dwustronna oświetlenia ewakuacyjnego, montowana w suficie podwieszonym z źródłem światła LED; z inwerterem i baterią akumulatorów 3h świecenia; Piktogram: w/g operatu pożarowego; Przystosowana do systemu monitorowania i testowanej centralnie; Praca na jasno; Mocowanie: do stropu podwieszonego; Pobór mocy: 1,2W; Typ oprawy: SYSTEM VERSO LED; Głębokość: 86 mm; Szerokość: 324 mm; Wysokość: mm; Wymiary otworu w suficie podwieszonym: 86x379mm. Oprawa jednostronna oświetlenia ewakuacyjnego mocowana do ściany z źródłem światła LED; z inwerterem i baterią akumulatorów 3h świecenia; Piktogram: w/g operatu pożarowego; Przystosowana do systemu monitorowania i testowanej centralnie; Praca na jasno; Mocowanie: na ścianie według wytycznych architektonicznych; Pobór mocy: 1,2W; Stopień ochrony: IP40; Typ oprawy: SYSTEM VERSO LED; Głębokość: 46 mm; Szerokość: 324 mm; Wysokość: mm; Łącznik klawiszowy instalacyjny, 1-biegunowy; Znamionowy prąd: 10A; Kolor: biały (wg projektu architektury); Seria: F100 ; Producent: Gira UWAGA: Łączniki montowane w tej samej ramce z gniazdkami należy zastosować z tej samej serii co gniazdka. kpl. 3 kpl. 5 kpl. 4 ELAM 6/12

7 LA-e03 LA-e10.6 LA-e10.7 Łącznik klawiszowy instalacyjny, świecznikowy; Znamionowy prąd: 10A; Kolor: biały (antracyt w pom. zgodnie z rysunkiem nr 285_PW_A_A_R.10.1.S_E) (wg projektu architektury); Seria: F100 (E2 w pom. zgodnie z rysunkiem nr 285_PW_A_A_R.10.1.S_E); Producent: Gira Łączniki klawiszowe serii E2 ponad standard na życzenie najemcy. Czujnik obecności wysokiej częstotliwości z podwójną charakterystyką kierunkowości, montowana na korytarzach przestrzeni biurowej. Montaż: w suficie podwieszonym; Klasa ochronności: II; Zakres temperatury: od 0ºC do 40ºC; Kąt widzenia: 360º; Kąt rozwarcia: 140º; Zasięg czujnika: 10x3m w obie strony; Ustawianie zasięgu: elektroniczne, płynne; Ustawienie wartości światła: Lx; Obudowa odporna na promieniowanie UV; Typ czujnika: Presence Control PRO Dual HF COM1 nr artykułu ; Producent: Steinel; Głębokość: 76 mm; Szerokość: 120 mm; Wysokość: 120 mm. Czujnik obecności wysokiej częstotliwości montowana na korytarzach przestrzeni biurowej. Montaż: w suficie podwieszonym; Klasa ochronności: II; Zakres temperatury: od 0ºC do 40ºC; Kąt widzenia: 360º; Kąt rozwarcia: 140º; Zasięg czujnika: Ø8m; Ustawianie zasięgu: elektroniczne, płynne; Ustawienie wartości światła: Lx; Obudowa odporna na promieniowanie UV; Typ czujnika: Presence Control PRO Dual HF 360 COM1 nr artykułu ; Producent: Steinel; Głębokość: 56 mm; Szerokość: 120 mm; Wysokość: 120 mm. kpl. 4+5 = 9 kpl. 3 ELAM 7/12

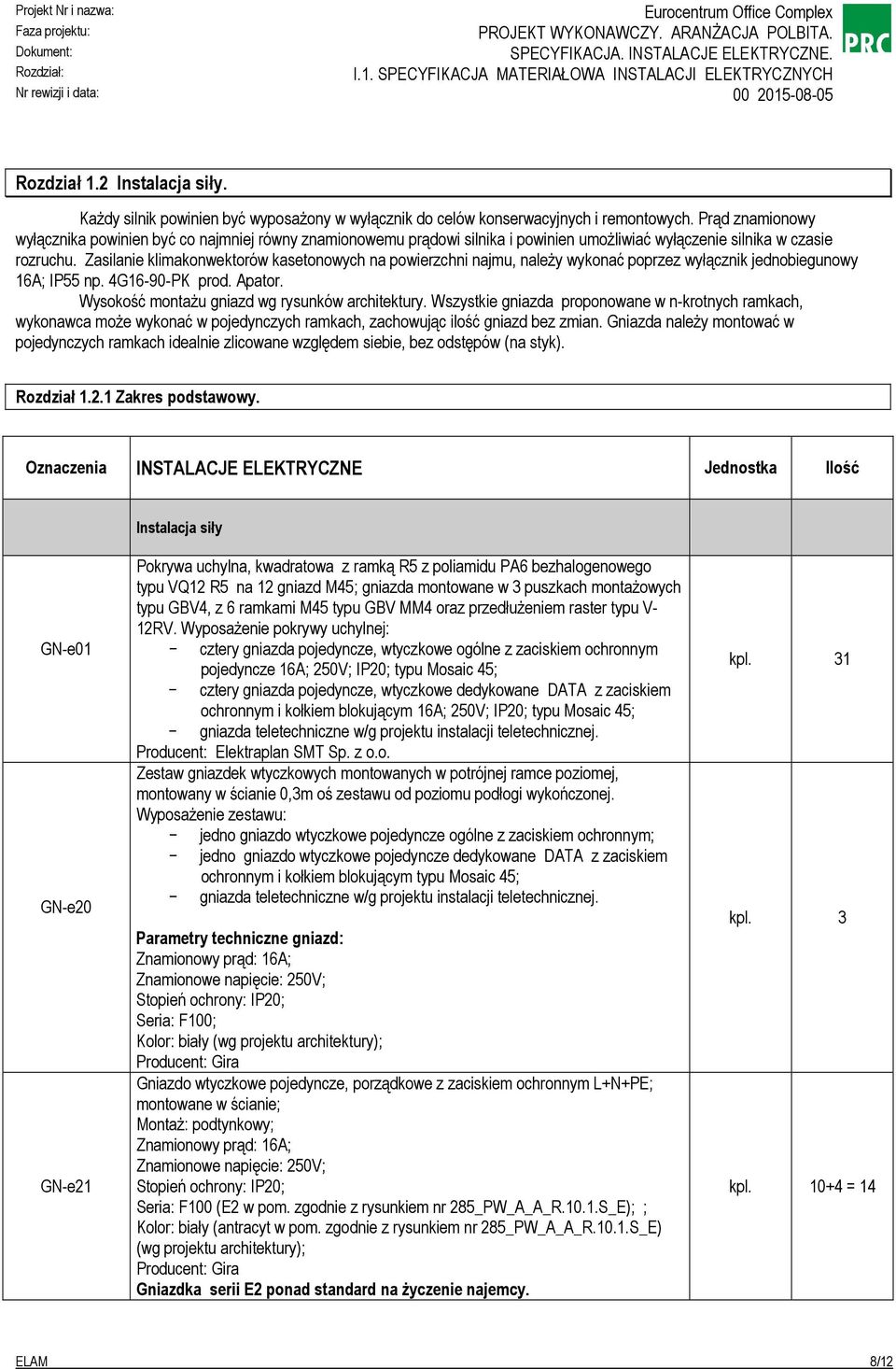

8 Rozdział 1.2 Instalacja siły. Każdy silnik powinien być wyposażony w wyłącznik do celów konserwacyjnych i remontowych. Prąd znamionowy wyłącznika powinien być co najmniej równy znamionowemu prądowi silnika i powinien umożliwiać wyłączenie silnika w czasie rozruchu. Zasilanie klimakonwektorów kasetonowych na powierzchni najmu, należy wykonać poprzez wyłącznik jednobiegunowy 16A; IP55 np. 4G16-90-PK prod. Apator. Wysokość montażu gniazd wg rysunków architektury. Wszystkie gniazda proponowane w n-krotnych ramkach, wykonawca może wykonać w pojedynczych ramkach, zachowując ilość gniazd bez zmian. Gniazda należy montować w pojedynczych ramkach idealnie zlicowane względem siebie, bez odstępów (na styk). Rozdział Zakres podstawowy. Oznaczenia INSTALACJE ELEKTRYCZNE Jednostka Ilość Instalacja siły GN-e01 GN-e20 GN-e21 Pokrywa uchylna, kwadratowa z ramką R5 z poliamidu PA6 bezhalogenowego typu VQ12 R5 na 12 gniazd M45; gniazda montowane w 3 puszkach montażowych typu GBV4, z 6 ramkami M45 typu GBV MM4 oraz przedłużeniem raster typu V- 12RV. Wyposażenie pokrywy uchylnej: cztery gniazda pojedyncze, wtyczkowe ogólne z zaciskiem ochronnym pojedyncze 16A; 250V; IP20; typu Mosaic 45; cztery gniazda pojedyncze, wtyczkowe dedykowane DATA z zaciskiem ochronnym i kołkiem blokującym 16A; 250V; IP20; typu Mosaic 45; gniazda teletechniczne w/g projektu instalacji teletechnicznej. Producent: Elektraplan SMT Sp. z o.o. Zestaw gniazdek wtyczkowych montowanych w potrójnej ramce poziomej, montowany w ścianie 0,3m oś zestawu od poziomu podłogi wykończonej. Wyposażenie zestawu: jedno gniazdo wtyczkowe pojedyncze ogólne z zaciskiem ochronnym; jedno gniazdo wtyczkowe pojedyncze dedykowane DATA z zaciskiem ochronnym i kołkiem blokującym typu Mosaic 45; gniazda teletechniczne w/g projektu instalacji teletechnicznej. Parametry techniczne gniazd: Seria: F100; Kolor: biały (wg projektu architektury); Producent: Gira Gniazdo wtyczkowe pojedyncze, porządkowe z zaciskiem ochronnym L+N+PE; montowane w ścianie; Seria: F100 (E2 w pom. zgodnie z rysunkiem nr 285_PW_A_A_R.10.1.S_E); ; Kolor: biały (antracyt w pom. zgodnie z rysunkiem nr 285_PW_A_A_R.10.1.S_E) (wg projektu architektury); Producent: Gira Gniazdka serii E2 ponad standard na życzenie najemcy. kpl. 31 kpl = 14 ELAM 8/12

9 GN-e22 GN-e23 GN-e24.1 GN-e25.2 GN-e27.1 Gniazdo wtyczkowe pojedyncze z zaciskiem ochronnym L+N+PE; montowane w ścianie; Stopień ochrony: IP21; Seria: F100; Kolor: biały (wg projektu architektury); Producent: Gira. Dwa gniazda wtyczkowe pojedyncze z zaciskiem ochronnym L+N+PE montowane w podwójnej poziomej ramce w ścianie nad blatem. Stopień ochrony: IP21; Seria: F100; Kolor: biały ( wg projektu architektury); Producent: Gira. Gniazdo wtyczkowe pojedyncze z zaciskiem ochronnym L+N+PE; montowane w pojedynczej ramce w ścianie; Stopień ochrony: IP44; Seria: F100; Kolor: biały (wg projektu architektury); Producent: Gira. Trzy gniazda wtyczkowe pojedyncze z zaciskiem ochronnym L+N+PE z pojedynczym łącznikiem montowane w poczwórnej poziomej ramce w ścianie nad blatem. Łącznik w tej samej ramce z tej samej serii co gniazda. Stopień ochrony: IP21; Seria: F100; Kolor: biały (wg projektu architektury); Producent: Gira. UWAGA: Gniazda montowane w tej samej ramce z gniazdkami należy zastosować z tej samej serii co łącznik. Gniazdo pojedyncze wtyczkowe, dedykowane DATA z zaciskiem ochronnym L+N+PE typu Mosaic 45, montowane w ścianie; Seria: F100; Kolor: biały (wg projektu architektury); Producent: Gira kpl. 2 kpl. 2 ELAM 9/12

10 Rozdział 1.3 Korytka i drabiny. Systemy nośne kabli powinny być wykonane w taki sposób, by istniała możliwość łatwego i elastycznego okablowania budynku. Koryta kablowe wraz z osprzętem powinny być wykonane ze stali i galwanizowane na gorąco. Korytka kablowe powinny być sztywne, a dystans pomiędzy wspornikami powinien zapewnić strzałki ugięcia na poziomie dopuszczonym przez producenta. Uszkodzoną powłokę galwaniczną w miejscach cięcia koryt należy zabezpieczyć przed korozją. Przejścia drabinek i koryt kablowych przez oddzielenia pożarowe należy odpowiednio uszczelnić w sposób zapewniający taka sama odporność ogniową jak te oddzielenia. Uszczelnienie kabli powinno być wykonane wg systemu PROMAT lub HILTI. Rozdział Zakres podstawowy. Oznaczenia INSTALACJE ELEKTRYCZNE Jednostka Ilość Instalacja koryt i drabin kablowych KE-e01 KE-e02 KS-e01 KS-e02 Koryto instalacyjne metalowe Grubość blachy: 0,7mm; Szerokość: 50,0mm; Wysokość: 30,0mm; z systemem zamocowań i elementami montażowymi, Blacha stalowa cynkowana metodą Sendzimira; Typu KPL 50H30, Producent: Baks. Koryto instalacyjne metalowe Grubość blachy: 0,7mm; Szerokość: 100,0mm; Wysokość: 30,0mm; z systemem zamocowań i elementami montażowymi, Blacha stalowa cynkowana metodą Sendzimira; Typu KPL 100H30, Producent: Baks. Koryto siatkowe metalowe Szerokość: 10cm; Wysokość: 3,5cm; z systemem zamocowań i elementami montażowymi, Blacha stalowa cynkowana metodą Sendzimira; Typu KDS100H35, Producent: Baks. Koryto siatkowe metalowe Szerokość: 20cm; Wysokość: 3,5cm; z systemem zamocowań i elementami montażowymi, Blacha stalowa cynkowana metodą Sendzimira; Typu KDS200H35, Producent: Baks. mb. 12 mb. 41 mb. 49 mb. 27 ELAM 10/12

11 Rozdział 1.4 Rozdzielnice. Rozdział Zakres podstawowy. Oznaczenia INSTALACJE ELEKTRYCZNE Jednostka Ilość Rozdzielnice elektryczne biurowe RB ROZDZ-e50 (RB/B/x/z) Szafka stojąca z cokołem, metalowa o wymiarach: Szerokość: 1000mm Wysokość: mm Głębokość: 250mm Zamek: M22-D5 Znamionowe napięcie izolacji Ui = 690V Znamionowe napięcie łączeniowe Uc = 500V Znamionowe napięcie pracy Un=230/400V Częstotliwość znamionowa 50Hz System sieciowy TN-S Szyny główne miedziane L1; L2; L3; N; PE Stopień ochrony IP31 I klasa izolacji Obudowa pomalowana proszkowo na kolor RAL 7035 strukturalny 25% rezerwy miejsca; Rozdzielnice powinny pracować w warunkach, które spełniają następujące wymagania: Temperatura otoczenia - szczytowa krótkotrwała +40 stopni Celsjusza - najwyższa średnia w ciągu doby +35 stopni Celsjusza - najwyższa średnia roczna +20 stopni Celsjusza - najniższa długotrwała-5 stopni Celsjusza Wilgotność względna powietrza przy temperaturze +40 stopni Celsjusza - w czasie rozruchu max 80% - w czasie postoju lub eksploatacji max 95% Atmosfera wolna od pyłów chemicznie agresywnych i przewodzących par i gazów Normy i atesty PN-EN , PN-EN , PN-EN 50274, dyrektywa LVD 2006/95/WE, EMC 2004/108/WE, Wyposażenie w aparaturę produkcji: Eaton Rozdzielnica typu: Haber-M Produkcji: Hulanicki&Bednarek Sp. z o.o. ELAM 11/12

12 I.2. LISTA ZAMIENNIKÓW I.2. LISTA ZAMIENNIKÓW Dobory urządzeń zamiennych będą szczegółowo weryfikowane przez projektantów na etapie projektu wykonawczego. Należy bezwzględnie spełnić wszystkie parametry techniczne urządzeń podane w zestawieniach, opisie i w części rysunkowej projektu architektonicznego i projektów branżowych. Nie spełnienie któregokolwiek parametru będzie skutkowało brakiem akceptacji zamienników. Urządzenia Marka referencyjna Ewentualne zamienniki INSTALACJE ELEKTRYCZNE 1 Oświetlenie podstawowe Philips ES-System, Spectra Lighting 2 Oświetlenie nocne Philips ES-System, Spectra Lighting 3 Awaryjne oświetlenie ewakuacyjne Hybryd Awex, ES-System 4 Podświetlane znaki ewakuacyjne Hybryd Awex, ES-System 5 Centralny systemu nadzoru i testów oświetlenia awaryjnego Hybryd Awex. ES-System 6 Łączniki klawiszowe Gira Berker, ABB 7 Rozdzielnice. Hulanicki@Bednarek Sp. z o.o. Siemens, Eaton, Legrand 8 Aparatura w rozdzielnicach głównych Siemens Eaton 9 Aparatura w rozdzielnicach Eaton Legrand, Hager 10 Przewody elektryczne TELE-FONIKA Kable Sp. z o.o. S.K.A. Helukabel, Bitner 11 Przewody elektryczne o odporności TELE-FONIKA Kable Sp. z o.o. ogniowej E90 S.K.A. Helukabel, Bitner 12 Kasety podłogowe Elektraplan SMT Sp. z o.o. TEHALIT, Legrand, OBO- Bettermann 13 Kanały podłogowe Elektraplan SMT Sp. z o.o. Baks, TEHALIT, Legrand, OBO-Bettermann 14 Koryta instalacyjne siatkowe Baks CABLOFIL 15 Koryta instalacyjne metalowe Baks CABLOFIL 16 Drabiny instalacyjne Baks CABLOFIL 17 Koryta instalacyjne o odporności ogniowej E90 Baks CABLOFIL 18 Rury PCV Arot Kopos Kolin Bednarka stalowa Fe/Zn 50x4 (Fe/Zn 30x4, Fe/Zn 20x4) Miejscowa szyna połączenia wyrównawczego K12 Osprzęt instalacyjny w kasetach podłogowych CYNK-MAL S.A. Dehn Legrand 22 Kanały Kablowe Legrand 23 Oznaczniki przewodów i kabli Promet Astat AH Sp.j., Dehn Dehn, Legrand, OBO- Bettermann Legrand, Hager Baks, TEHALIT, Legrand, OBO-Bettermann ELAM 12/12
