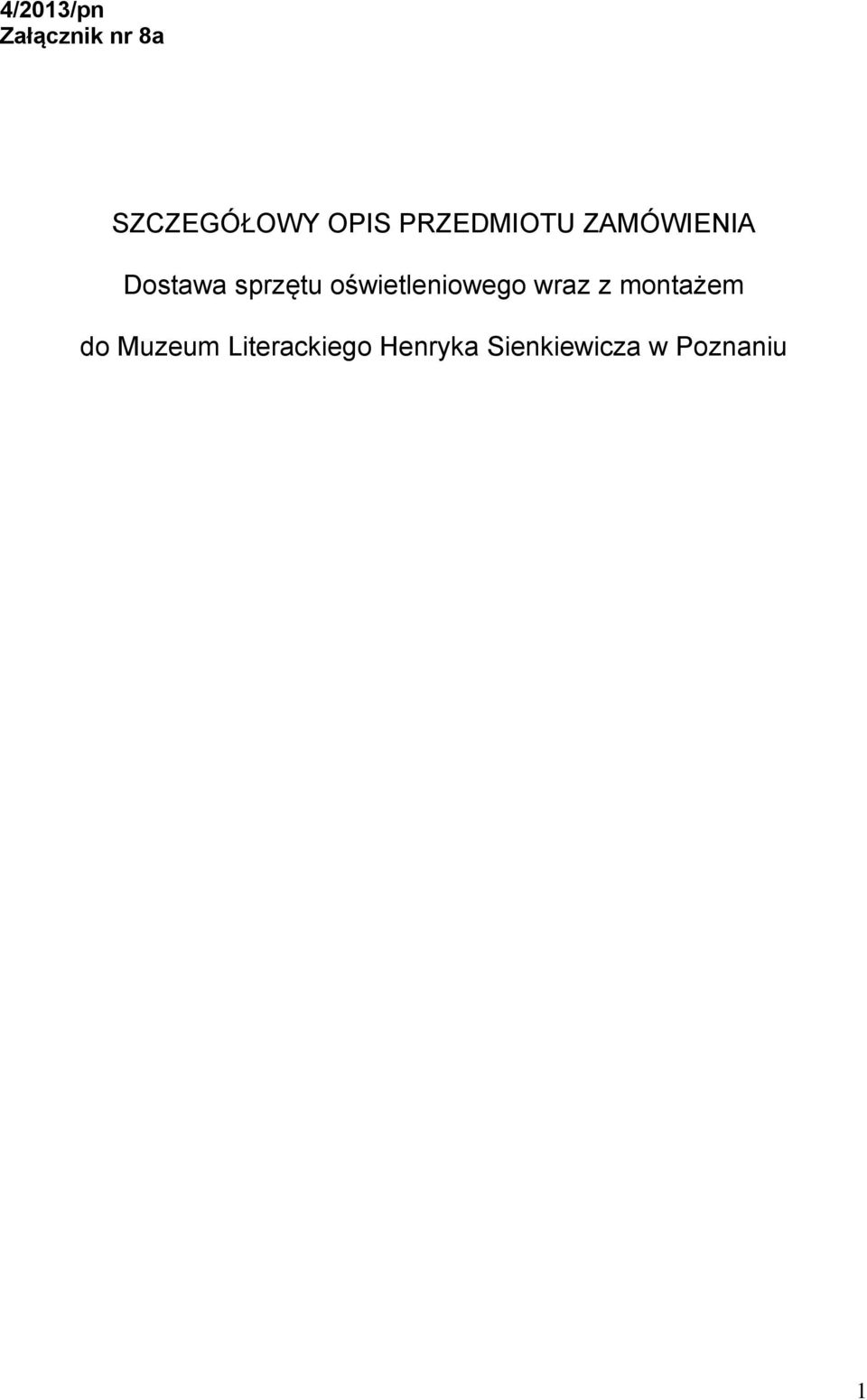

1 4/2013/pn Załącznik nr 8a SZCZEGÓŁOWY OPIS PRZEDMIOTU ZAMÓWIENIA Dostawa sprzętu oświetleniowego wraz z montażem do Muzeum Literackiego Henryka Sienkiewicza w Poznaniu 1

2 WYKAZ OŚWIETLENIA Lp. Nazwa Ilość (Sztuk) 1. Lokalizacja klatka schodowa: 1 oprawa Piattino 55W 3 szt. 2 kinkiet Corno 3 szt. 2. Lokalizacja piwnica: 3 oprawa Profimax2 2x54W PLX 9 szt. 4 system Profimax2 XSTF 0,5m 6 szt. 5 oprawa Profimax2 2x24W PLX 1 szt. 6 oprawa Piattino 55W 2 szt. 3. Lokalizacja parter: system szynowy 3 faz 6m x 4m 7 szyna 2m 10 szt. 8 łącznik liniowy 6 szt. 9 łącznik 90 st 4 szt. 10 mocowanie SKB 20 szt. system szynowy 3 faz 2m 11 szyna 2m 1 szt. 12 końcówka szyny 1 szt. 13 końcówka zasilająca 1 szt. 14 mocowanie SKB 3 szt. system szynowy 3 faz 3,8m 15 szyna 2m 2 szt. 16 końcówka szyny 1 szt. 17 łącznik liniowy 1 szt. 18 końcówka zasilająca 1 szt. 19 mocowanie SKB 5 szt. 20 reflektor Squib Dimm 24W 8 szt. 21 reflektor Squib Dimm 12W 10 szt. 22 oprawa Profimax2 2x24W PLX 1 szt. 23 oprawa Piattino 55W 2 szt. 24 oprawa Profimax3 2x80W PLX 2 szt. 25 oprawa Latte 2x36w 1 szt. 4. Lokalizacja I piętro: 26 oprawa Profimax2 2x24W PLX 1 szt. system szynowy 3 faz. 2 x 7m 28 szyna 2m TRAC CONTROL DMX DALI 7 szt. 29 końcówka szyny 2 szt. 30 łącznik liniowy 6 szt. 31 końcówka zasilająca 2 szt. 32 mocowanie SKB 16 szt. 33 reflektor montowany do szyny LADY V DIMM DALI 32W LED 12 szt. Fortimo, 3000lm, grey 34 system szynowy iled. 7m 4 szt. 2

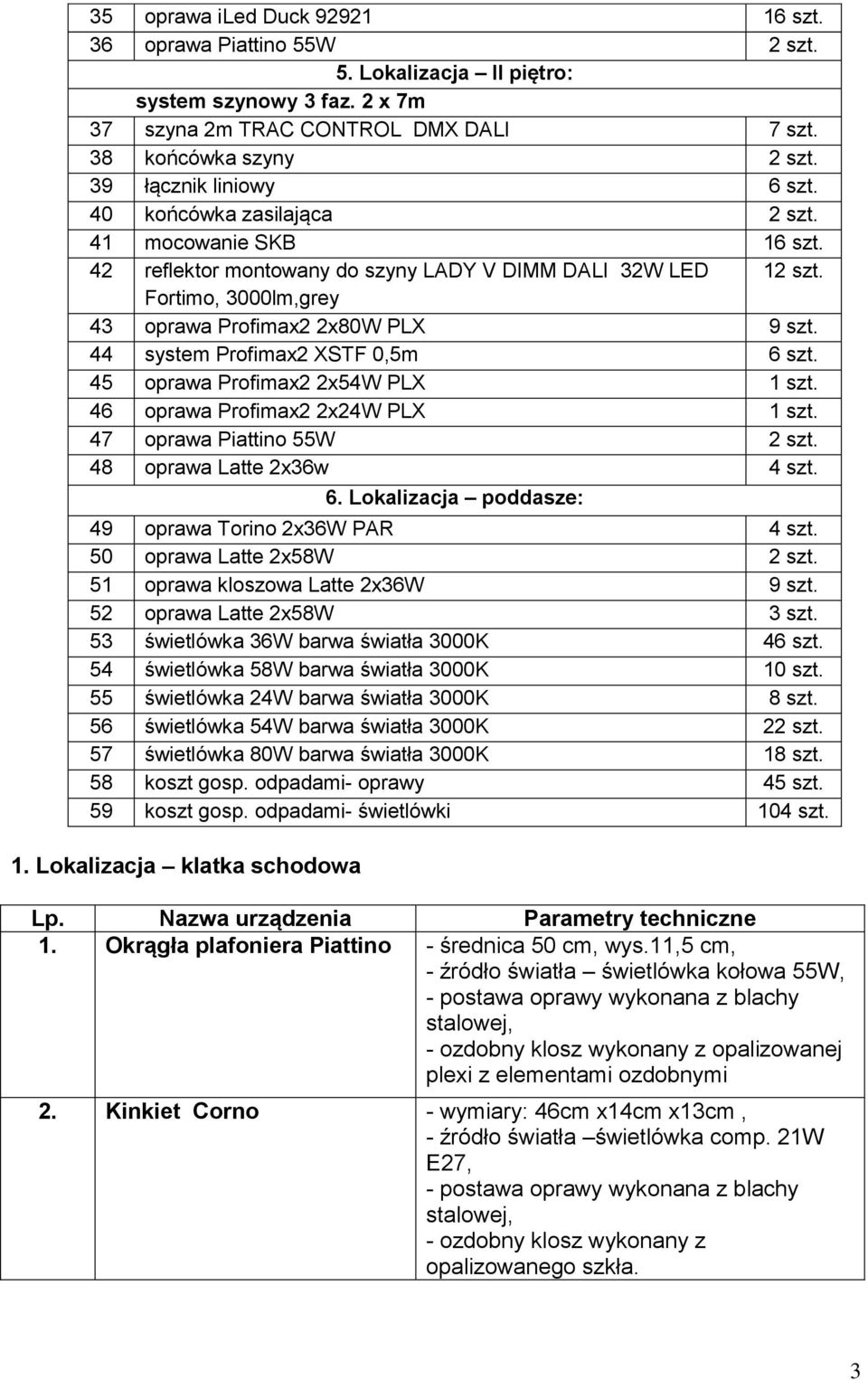

3 35 oprawa iled Duck szt. 36 oprawa Piattino 55W 2 szt. 5. Lokalizacja II piętro: system szynowy 3 faz. 2 x 7m 37 szyna 2m TRAC CONTROL DMX DALI 7 szt. 38 końcówka szyny 2 szt. 39 łącznik liniowy 6 szt. 40 końcówka zasilająca 2 szt. 41 mocowanie SKB 16 szt. 42 reflektor montowany do szyny LADY V DIMM DALI 32W LED 12 szt. Fortimo, 3000lm,grey 43 oprawa Profimax2 2x80W PLX 9 szt. 44 system Profimax2 XSTF 0,5m 6 szt. 45 oprawa Profimax2 2x54W PLX 1 szt. 46 oprawa Profimax2 2x24W PLX 1 szt. 47 oprawa Piattino 55W 2 szt. 48 oprawa Latte 2x36w 4 szt. 6. Lokalizacja poddasze: 49 oprawa Torino 2x36W PAR 4 szt. 50 oprawa Latte 2x58W 2 szt. 51 oprawa kloszowa Latte 2x36W 9 szt. 52 oprawa Latte 2x58W 3 szt. 53 świetlówka 36W barwa światła 3000K 46 szt. 54 świetlówka 58W barwa światła 3000K 10 szt. 55 świetlówka 24W barwa światła 3000K 8 szt. 56 świetlówka 54W barwa światła 3000K 22 szt. 57 świetlówka 80W barwa światła 3000K 18 szt. 58 koszt gosp. odpadami- oprawy 45 szt. 59 koszt gosp. odpadami- świetlówki 104 szt. 1. Lokalizacja klatka schodowa 1. Okrągła plafoniera Piattino - średnica 50 cm, wys.11,5 cm, - źródło światła świetlówka kołowa 55W, - postawa oprawy wykonana z blachy stalowej, - ozdobny klosz wykonany z opalizowanej plexi z elementami ozdobnymi 2. Kinkiet Corno - wymiary: 46cm x14cm x13cm, - źródło światła świetlówka comp. 21W E27, - postawa oprawy wykonana z blachy stalowej, - ozdobny klosz wykonany z opalizowanego szkła. 3

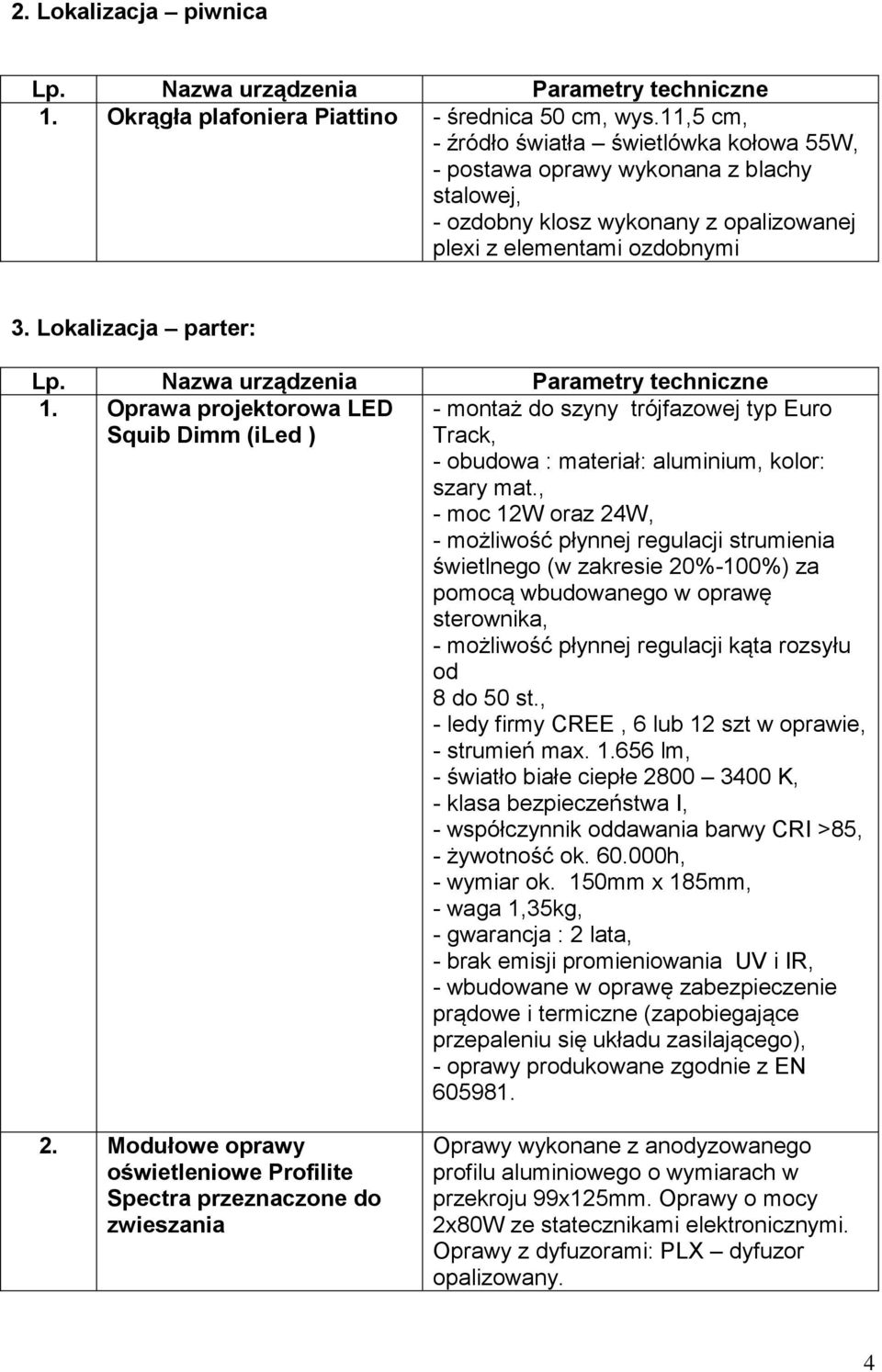

4 2. Lokalizacja piwnica 1. Okrągła plafoniera Piattino - średnica 50 cm, wys.11,5 cm, - źródło światła świetlówka kołowa 55W, - postawa oprawy wykonana z blachy stalowej, - ozdobny klosz wykonany z opalizowanej plexi z elementami ozdobnymi 3. Lokalizacja parter: 1. Oprawa projektorowa LED Squib Dimm (iled ) - montaż do szyny trójfazowej typ Euro Track, - obudowa : materiał: aluminium, kolor: szary mat., - moc 12W oraz 24W, - możliwość płynnej regulacji strumienia świetlnego (w zakresie 20%-100%) za pomocą wbudowanego w oprawę sterownika, - możliwość płynnej regulacji kąta rozsyłu od 8 do 50 st., - ledy firmy CREE, 6 lub 12 szt w oprawie, - strumień max lm, - światło białe ciepłe K, - klasa bezpieczeństwa I, - współczynnik oddawania barwy CRI >85, - żywotność ok h, - wymiar ok. 150mm x 185mm, - waga 1,35kg, - gwarancja : 2 lata, - brak emisji promieniowania UV i IR, - wbudowane w oprawę zabezpieczenie prądowe i termiczne (zapobiegające przepaleniu się układu zasilającego), - oprawy produkowane zgodnie z EN Modułowe oprawy oświetleniowe Profilite Spectra przeznaczone do zwieszania Oprawy wykonane z anodyzowanego profilu aluminiowego o wymiarach w przekroju 99x125mm. Oprawy o mocy 2x80W ze statecznikami elektronicznymi. Oprawy z dyfuzorami: PLX dyfuzor opalizowany. 4

5 3. Szynoprzewód trójfazowy Euro Standard - przekrój kwadratowy, - kolor aluminium, - umożliwiający zastosowanie reflektorów w systemie EuroTrack. 4. Lokalizacja I piętro: 1. Oprawa diodowa Lady V Dimm (Spectra) - moc 32W - wymiary 160 x160 mm Ø 100 mm - montaż na szynę trójfazową Euro Standard Track Control - elektroniczny układ zapłonowy do ściemniania - regulacja sygnałem DALI - możliwość doboru kąta odbłyśnika współczynnik Ra min 90% 2. Oprawa projektorowa LED Duck (iled) 3. Szynoprzewód trójfazowy Euro Standard Track Control DALI - montaż do szynoprzewodu o wymiarach 8mm x 10mm, - zasilana prądem stałym 24V, - obudowa: materiał: aluminium, kolor: chrom, - moc 1,5W, - możliwość wyboru kąta rozsyłu od 30 do 120 st., - możliwość wyboru barwy światła, - współczynnik oddawania barwy CRI >85 - żywotność ok h, - wymiar oprawy ok. 70 x 26 x 90mm, waga 0,15 kg, - gwarancja: 2 lata, - brak emisji promieniowania UV i IR. - przekrój kwadratowy, - kolor aluminiowy, - umożliwiający zastosowanie reflektorów w systemie EuroTrack z możliwością sterowania za pośrednictwem sygnału DALI. 5

6 5. Lokalizacja II piętro: 1. Oprawa diodowa Lady V Dimm (Spectra) - moc 32W - wymiary 160 x160 mm Ø 100 mm - montaż na szynę trójfazową Euro Standard Track Control, - elektroniczny układ zapłonowy do ściemniania - regulacja sygnałem DALI - możliwość doboru kąta odbłyśnika współczynnik Ra min 90% 2. Modułowe oprawy oświetleniowe Profilite Spectra 3. Szynoprzewód trójfazowy Euro Standard Track Control DALI - przeznaczone do montażu bezpośrednio na suficie, - oprawy wykonane z anodyzowanego profilu aluminiowego o wymiarach w przekroju 99x125mm, - oprawy o mocy 2x24W, 2x54W, 2x80W ze statecznikami elektronicznymi, - oprawy z dyfuzorami: PLX dyfuzor opalizowany, - moduły w wersji XTSF posiadają wbudowany szynoprzewód trójfazowy Euro Standard umożliwiający zastosowanie reflektorów w systemie EuroTrack. - przekrój kwadratowy, - kolor aluminiowy, - umożliwiający zastosowanie reflektorów w systemie EuroTrack z możliwością sterowania za pośrednictwem sygnału DALI. 6. Lokalizacja poddasze nad stołem montażowym : 1. Oprawy świetlówkowe Latte PXF - montowane bezpośrednio do sufitu, - oprawy wykonane z blachy stalowej lakierowanej proszkowo, - oprawy o mocy 2x36W oraz 2x58W, - wyposażone w statecznik elektroniczny oraz opalizowany klosz. 6

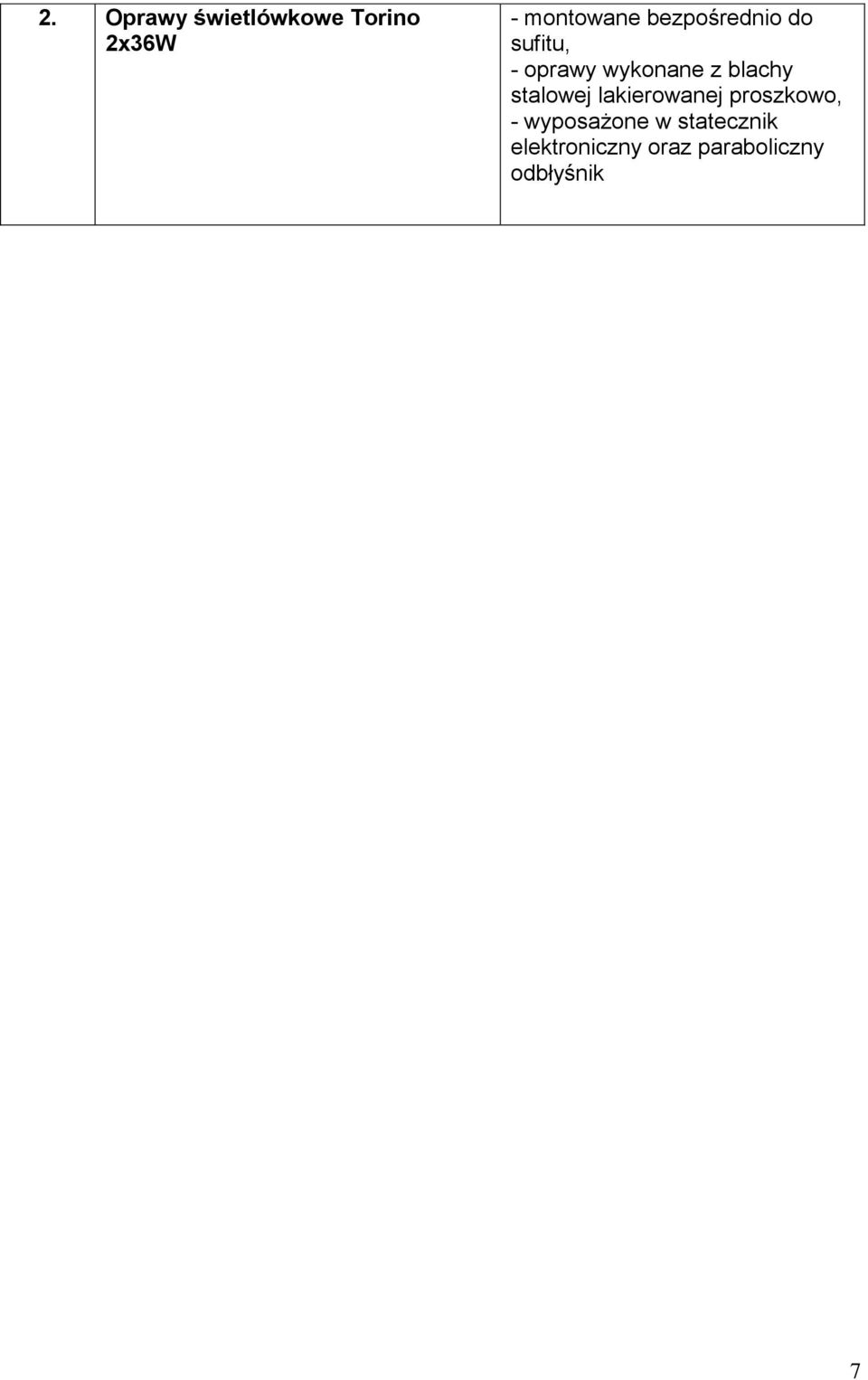

7 2. Oprawy świetlówkowe Torino 2x36W - montowane bezpośrednio do sufitu, - oprawy wykonane z blachy stalowej lakierowanej proszkowo, - wyposażone w statecznik elektroniczny oraz paraboliczny odbłyśnik 7
