1 Pulpit_lokalny_UTXvL Pulpit lokalny i synoptyka. 1 PULPIT LOKALNY MENU GŁÓWNE FUNKCJA STAN ZABEZPIECZENIA FUNKCJA POMIARY FUNKCJA WEJ/WYJ FUNKCJA LICZNIKI FUNKCJA PAR. SEL FUNKCJA RAPORT I KOMUNIKAT O ZWARCIU FUNKCJA PROGRAM FUNKCJE SERWISOWE FUNKCJA BLEDY FUNKCJA ZEROWANIE FUNKCJA TRANSFER FUNKCJA TEST L/P FUNKCJA HASLO RĘCZNE STEROWANIE WYŁĄCZNIKIEM POLA Zabezpieczenie : UTX vl vp od: v. 2.0 C omputers & C ontrol Katowice Al. Porcelanowa 11 1

2 1 Pulpit lokalny. Pulpit_lokalny_UTXvL Pulpit lokalny. Zabezpieczenie jest wyposażone w wyświetlacz graficzny oraz 11 kluczową klawiaturę. Zestaw ten stanowi pulpit lokalny. Posługiwanie się pulpitem jest bardzo proste, często wspomagane informacją pojawiającą się na ekranie wyświetlacza. Podstawowym wymogiem jest znajomość znaczenia klawiszy i tak oto: N (NEXT) P (PREV / ZEROW) S (SELECT) E (ENTER) - następna pozycja lub następna funkcja, -poprzednia pozycja, lub (gdy jest to sygnalizowane na ekranie) potwierdzenie chęci wykonania komendy, lub zerowania: sygnalizacji jeżeli jesteśmy w menu głównym albo w menu komunikatu o zwarciu, lub błędów, jeżeli aktualnie obsługiwana jest funkcja wyświetlania błędów, - przesunięcie w lewo, - przesunięcie w prawo, - przesunięcie w górę o wiersz lub zwiększenie parametru, - przesunięcie w dół o wiersz lub zmniejszenie parametru, - selekcja ( wybór ) danej funkcji, - przejście do następnej lub zakończenie ( END ) aktualnie wykorzystywanej funkcji. Ekran o wielkości (4 x 20) znaków daje możliwość wyświetlenia 50[%] zawartości wybranego pola odczytu, które zwykle jest identyczne jak dla urządzeń z wyświetlaczem (4 x 40) znaków np. graficzny. Używając strzałek: i można wyświetlić pozostały fragment danego pola odczytu. UWAGA! Pomiędzy poszczególnymi wersjami wykonania mogą występować różnice w wyglądzie poszczególnych okienek. Dopuszcza się rozszerzenie funkcjonalności urządzenia, też pod kątem okienek wyświetlacza. 2 Menu główne. UTXvL v a- 9:14: STAN UTX POMIARY WEJ/WYJ LICZNIKI PAR.SEL. RAPORT PROGRAM BLEDY ZEROWANIE TRANSFER TEST L/P HASLO Menu główne zawiera dwanaście podstawowych funkcji. Pole nazwy aktualnie wskazywanej funkcji jest oznaczone przez migotanie. Pierwszy wiersz zawiera informację określającą : - typ urządzenia: UTX - rodzaj wykonania dla zabezpieczeń: UTX L zabezpieczenie pola liniowego, P zabezpieczenie pola pomiarowego, SZR automatyka SZR TR zabezpieczenie różnicowe transformatora, wersja programu, - numer seryjny ( także adres sieciowy dla teletransmisji do/z systemu nadrzędnego). - prąd znamionowy kanałów fazowych, - czas (godziny, minuty, sekundy) - data (rok (dwie ostatnie cyfry), miesiąc, dzień) Użycie klawiszy:,,, pozwala na zmianę pozycji wskazywania oraz dla wyświetlacza tekstowego 4x20 znaków oznacza skrolowanie okienka. Klawisz S (SELECT) służy do wejścia do danej funkcji. Przy pomocy klawisza P (PREV / ZEROW) można wyzerować diody LED oraz przekaźniki sygnalizacyjne. C omputers & C ontrol Katowice Al. Porcelanowa 11 2

3 3 Funkcja STAN ZABEZPIECZENIA. Pulpit_lokalny_UTXvL Funkcja STAN ZABEZPIECZENIA. Menu Stan UTX Wygląd ekranu w funkcji stan zabezpieczenia przedstawiono poniżej : Funkcja wyświetla skróconą informację o aktualnym stanie zabezpieczenia. Klawiszami N i P można przechodzić pomiędzy kolejnymi modułami ( pogrubioną czcionką zaznaczono aktualne okienko ). Opis modułu a) moduł wyłącznika: ( ciągłości obwodów, gotowości, stan sygnałów sterujących i pozycja ) b) moduł stopni nadprądowych kierunkowych fazowych: ( I1...4> ) c) moduł stopni napięciowych fazowych: ( U1...2>, U1...2< ) d) moduł stopni prądowych doziemnych: ( Ie1...3>, Iek1...2>, Asymetria Ie ) e) moduł stopni napięciowych doziemnych: ( Ue1...3>, Asymetria Ue ) f) moduł stopni admitancyjnych: doziemnych: ( RYGBe, RYYe ) g) moduł stopni nadprądowych specjalnych: ( gwiazdowych Ig1...2> ) h) moduł stopni częstotliwościowych ( SCO1...4 oraz SPZ/SCO1...2 ) i) moduł automatyk: ( SPZ, ABK, AWSCz ) j) moduł stopni mocowych: ( zwrotnomocowy Pdir, kompensacyjny Q(tg) ) Wygląd okienka wyświetlacza Stan UTX 9:14: COW1=0 Bready1=0 SterON =0 Breaker=OFF COW2=0 Bready2=0 SterOFF=0 Wyl If Uf Ie Ue Ye Ig SCO AUT P,Q Stan UTX 9:14: I1>=0 I2>=0 I3>=0 I4>=0 i1>=0 i2>=0 i3>=0 i4>=0 Wyl If Uf Ie Ue Ye Ig SCO AUT P,Q Stan UTX 9:14: U1>=0 U2>=0 U1<=0 U2<=0 u1>=0 u2>=0 u1<=0 u2<=0 Wyl If Uf Ie Ue Ye Ig SCO AUT P,Q Stan UTX 9:14: Ie1=0 Ie2=0 Ie3=0 Iek1=0 Iek2=0 AsI=0 ie1=0 ie2=0 ie3=0 iek1=0 iek2=0 Asi=0 Wyl If Uf Ie Ue Ye Ig SCO AUT P,Q Stan UTX 9:14: Ue1>=0 Ue2>=0 Ue3>=0 AsU=0 ue1>=0 ue2>=0 ue3>=0 Asu=0 Wyl If Uf Ie Ue Ye Ig SCO AUT P,Q Stan UTX 9:14: ADMITANCYJNY =0 ADMIT.PRZYR. =0 RGe>=0 RBe>=0 RYe>=0 RYYe>=0 Wyl If Uf Ie Ue Ye Ig SCO AUT P,Q Stan UTX 9:14: Ig1>=0 Ig2>=0 ig1>=0 ig2>=0 Wyl If Uf Ie Ue Ye Ig SCO AUT P,Q Stan UTX 9:14: SC1=0 SPZ1=0 SC2=0 SPZ2=0 SC3=0 SC4=0 sc1=0 spz1=0 sc2=0 spz2=0 sc3=0 sc4=0 Wyl If Uf Ie Ue Ye Ig SCO AUT P,Q Stan UTX 9:14: SPZ=0 ABK=0 AWSCz=0 spz=0 abk=0 awscz=0 Wyl If Uf Ie Ue Ye Ig SCO AUT P,Q Stan UTX 9:14: Pdir=0 Q=0 pdir=0 qh=0 ql=0 Wyl If Uf Ie Ue Ye Ig SCO AUT P,Q Skrót pisany z dużych liter odpowiada aktywności danego stopnia. Jedynka - oznacza aktywność stopnia, natomiast zero - jego zablokowanie. Skrót pisany z małych liter odpowiada pobudzeniu danego stopnia. Jedynka oznacza pobudzenie stopnia, natomiast zero jego brak. C omputers & C ontrol Katowice Al. Porcelanowa 11 3

4 4 Funkcja POMIARY. Pulpit_lokalny_UTXvL Funkcja POMIARY. Menu POMIARY Poniżej przedstawiono przykładowy ekran dla zabezpieczenia UTXvL oraz uutxvl ( 8 ana ): Uf kv, A, kw,kvar 1:15.5,132,f=49.97Hz 2:15.5,132,P=12345 i 3:15.5,132,Q=12345 Pierw.: Uf[kV], I[A], φ[ ], 9:14:12 L1: 8.71, 124, 15, f= Hz L2: 8.71, 124, 15, P= 11983kW i L3: 8.71, 124, 15, Q= 1452kVar Na ekranie tym wyświetlane są wartości mierzone trzech napięć fazowych, trzech prądów fazowych, kąty pomiędzy prądem a napięciem w danych fazach oraz moce czynna, bierna i pozorna. Wartości wskazywane na ekranie są wartościami napięć i prądów po stronie pierwotnej przekładników pomiarowych ( pomnożone przez przekładnie ). Poprzez naciśnięcie klawisza można zmienić wyświetlanie napięć fazowych na międzyfazowe. Klawiszami, można wprowadzić inwersję na wskazania mocy czynnej i biernej (inwersja tyczy się tylko wyświetlania w tym okienku). Poniżej przedstawiono przykładowy ekran dla zabezpieczenia uutxvl ( 5 ana )( bez napięć fazowych): Pierw. 9:14:12 L1: 132A UE:22.7kV L2: 132A IE: 2.3A L3: 132A φ: 90 Pierwotne: 9:14: L1: 124[A] UE: 22.7[kV] L2: 124[A] IE: 2.3[A] L3: 124[A] φ: 90[ ] Poniżej przedstawiono przykładowy ekran dla zabezpieczenia uutxvl ( 4 ana )( 3xIf + Ue ): ( Ie wyliczone z prądów fazowych ) Pierw. 9:14:12 L1: 132A UE: 22.7kV L2: 132A IE: 2.3A L3: 132A φ: 90 Pierwotne: 9:14: L1: 124[A] UE: 22.7[V] L2: 124[A] IE: 2.3[A] L3: 124[A] φ: 90[ ] Poniżej przedstawiono przykładowy ekran dla zabezpieczenia uutxvl ( 3 ana )( 3xIf ): ( Ie wyliczone z prądów fazowych ) Pierw. 9:14:12 L1: 132A L2: 132A IE: 2.3A L3: 132A Pierwotne: 9:14: L1: 124[A] L2: 124[A] IE: 2.3[A] L3: 124[A] C omputers & C ontrol Katowice Al. Porcelanowa 11 4

5 4 Funkcja POMIARY. Pulpit_lokalny_UTXvL Poniżej przedstawiono przykładowy ekran dla zabezpieczenia uutxvl ( 2 ana )( Ue + Ie ): Pierw. 9:14:12 UE:22.7kV Ge: 0.00S IE: 2.3A Be: 0.00S φ: 90 Ye: 0.00S Pierwotne: 9:14: UE: 22.7[V] YYe: j23.1 [S] IE: 2.3[A] Ye : j23.1 [S] φ: 90[ ] Ye : 25.0 [S] Klawiszami, można przejść do wyświetlania wartości pierwotnych doziemnych takich jak Ue, Ie, Ye. ( tylko dla wersji 8 ana ) Menu POMIARY POMIARY DOZIEMNE kv, A, φ, E:21.5,3.6,-120, YYe= j23.1 [S] Ye= j23.1 [S] Pierw.: U[kV], I[A], φ[ ], 9:14:12 E: 8.71, 0.0, 15, G: 0.0, Ye= 0.00 [S], Ye= j0.00 [S] Następne okienko -N; Menu POMIARY POMIARY WTÓRNE FAZOWE V, A, W,Var 1:55.5,5.2,f=49.97Hz 2:55.5,5.2,P=12345 i 3:55.5,5.2,Q=12345 Następne okienko - ; Wtorne: Uf[V], I[A], φ[ ], 9:14:12 L1: 8.71, 12,4, 15, f= Hz L2: 8.71, 12,4, 15, P= W i L3: 8.71, 12,4, 15, Q= 1452 Var Menu POMIARY POMIARY WTÓRNE DOZIEMNE V, ma, φ, E:21.5,123,-120, YYe= j23.1[ms] Ye = j23.1[ms], - zmiana wykresu Wtorne: U[V], I[A], φ[ ], 9:14:12 E: 8.71,0.000, 15, G: 0.000, Ye= 0.00[mS], Ye= j0.00[ms] Następne okienko -N; ( powraca do pomiarów pierwotnych fazowych ) Na ekranach tym wyświetlane są wartości mierzone przez zabezpieczenie czyli po stronie wtórnej przekładników pomiarowych. ( tak jak je widzi zabezpieczenie ) Dla wersji z mniejszą ilością wejść analogowych okienka pomiarów strony wtórej mają wygląd analogiczny jak zaprezentowany wyżej dla pomiarów pierwotnych. C omputers & C ontrol Katowice Al. Porcelanowa 11 5

6 5 Funkcja WEJ/WYJ. Pulpit_lokalny_UTXvL Funkcja WEJ/WYJ. Wyświetlany jest aktualny stan fizycznych wejść i wyjść urządzenia oraz stany sygnałów dwustanowych wewnętrznych SWE, FXL. Menu WEJ/WYJ Menu WEJ/WYJ WE: IA: IB: IC: ID: IE: F1: F2: S1: S2: S3: RE: , - skrolowanie Następne okienko -N; Menu WEJ/WYJ WY WY: PA: PB: PC: PD: Menu WEJ/WYJ WEJ/WYJ: IA : IB : IC : ID : IE : FXL: SWE: SWE: AoE(32-47) REJ: pob.rej.-nie PA : PB : PC : PD : , - skrolowanie, - skrolowanie Następne okienko -N; Jedynka oznacza stan wysoki, zero stan niski napięcia na danym wejściu. Dla stanu wyjść jedynka oznacza to, że przekaźnik został pobudzony, a zero, że został on wyłączony. Funkcja wyświetlania wejść dwustanowych i wyjść przekaźnikowych ma na celu jedynie podgląd tych sygnałów. W tej funkcji nie można wymusić działania przekaźników wyjściowych. Funkcja TEST L/P pozwala na wymuszenie działania diod LED i przekaźników wyjściowych np. w celu sprawdzenia ich poprawności (w przekaźnikach dedykowanych nie można wymusić stanu aktywnego). C omputers & C ontrol Katowice Al. Porcelanowa 11 6

7 6 Funkcja LICZNIKI. Pulpit_lokalny_UTXvL Funkcja LICZNIKI. Menu LICZNIKI(WZ) Zerowano : Wdef : 0 WZ : 0 WZW : 0 WZWZ : 0 WZWZW : 0 WZWZWZ : 0 WZWZWZW : 0 WZWZWZWZ : 0 WZWZWZWZW : 0, - skrolowanie Ostatnie zerowanie : (P) Licznik cykli WDef : 0 Licznik cykli WZ : 0 Licznik cykli WZW : 0 Licznik cykli WZWZ : 0 Licznik cykli WZWZW : 0 Licznik cykli WZWZWZ : 0 Licznik cykli WZWZWZW : 0 Licznik cykli WZWZWZWZ : 0 Licznik cykli WZWZWZWZW: 0 Funkcja wyświetla stan zadziałań zabezpieczenia od dnia jego ostatniego zerowania. Naciśnięcie klawisza: P ( ZER. ), spowoduje wyzerowanie wszystkich liczników i zapamiętanie aktualnej daty tej operacji. Po naciśnięciu klawisza N okienko z liczników cykli WZ przechodzi do liczników sumy prądów wyłączanych i czasów pracy urządzenia. Okienko pokazuje ostatnie ustawienie sumy prądów wyłączanych, pozostałą jej wartość, czas w godzinach od ostatniego przeglądu oraz czas pracy urządzenia. Menu LICZNIKI(WZ) LICZNIKI(T) Ustawiono : Poz.I-wyl :B 4325In T przegla : h T pracy : h Ostatnie ustawienie (P) Pozostala suma I-wyl :BL In ( S) Czas od przegladu : h ( ) Laczny czas pracy : h ( ) Jest możliwość zablokowania sumowania prądów wyłączanych poprzez naciśnięcie klawiszy: S. Po naciśnięciu tych klawiszy pojawi się napis BL przy liczniku prądów, oznaczający blokadę zliczania prądów. Początkową wartość sumy prądów można ustawić: zdalnie ( SAZ Nastawy Funkcje rozszerzone ) lub ręcznie ( pulpit lok. Naciskając najpierw, a następnie jednocześnie P - spowodujemy ręczne zwiększanie sumy prądów, Naciskając najpierw, a następnie jednocześnie P - spowodujemy ręczne zmniejszanie sumy prądów ). Po naciśnięciu klawisza N okienko z liczników czasów przechodzi do liczników energii cztero-kwadrantowej. Okienko pokazuje wartość czterech energii trójfazowych: czynna dodatnia (EP+), czynna ujemna (EP-), bierna dodatnia (EQ+) i bierna ujemna (EQ-) oraz datę ostatniego ustawienia. Menu LICZNIKI(WZ) LICZNIKI(T) LICZNIKI(EP,EQ) EP, EQ [kwh], [kvarh] +: , : , Ostatnie ustawienie (P) Ep+: 0 kwh, Eq+: 0 kvarh Ep-: 0 kwh, Eq-: 0 kvarh C omputers & C ontrol Katowice Al. Porcelanowa 11 7

8 7 Funkcja PAR. SEL. Pulpit_lokalny_UTXvL Funkcja PAR. SEL. Poniżej przedstawiono widok ekranu funkcji wyboru aktualnego zestawu parametrów. Menu PAR. SEL. WYB.PAR 18:09:34 *Zestaw 1 Zestaw 2 Zestaw f We.ParSel -P- może byc restart WYBOR PAR. 18:09: *Zestaw nr. 1 Zestaw nr. 2 Zestaw fabryczny Wybor wej. ParSel Wybor klaw. -P- może spowodowac restart! Gwiazdka * obok danego pola wskazuje na aktualnie wybrany i aktywny zestaw parametrów. Migotanie wskazuje wybraną pozycję. Klawiszami,,, zmieniamy aktualnie wybraną pozycję. Przy pomocy klawisza P potwierdzamy nasz wybór. UWAGA!!! Podczas zmiany aktualnie aktywnego zestawu parametrów zabezpieczenie zawsze wykonuje restart, a wyświetlacz przechodzi do menu początkowego (pomiary lub sterownik)! Czwarty wiersz zawiera ostrzeżenie o takiej ewentualności. Mamy do wyboru cztery opcje: 1 Zestaw nr 1, 2 Zestaw nr 2, 3 Zestaw fabryczny, 4 Zestaw nr 1 lub 2 wybierany stanem wejścia dwustanowego PAR_SEL w zasilaczu. 0 Zestaw nr 1 1 Zestaw nr 2 8 Funkcja RAPORT i komunikat o zwarciu. Wygląd ekranu po wystąpieniu zwarcia lub po wybraniu funkcji RAPORT przedstawiono poniżej. Menu RAPORT RAPORT 18:09: BRAK DANYCH O OSTATNIM ZWARCIU!!! Menu RAPORT Menu RAPORT Jeżeli raport z ostatniego zwarcia został skasowany to wyświetla się komunikat o braku informacji o ostatnim zwarciu. Wyświetlana jest aktualna data i czas. Przykładowy raport z wyłączenia stopnia nadprądowego I1> został przedstawiony poniżej. Wyświetlana data i czas jest z momentu zatrzaśnięcia raportu czyli zwarcia. ZWARCIE 18:09: Stopien I1>, Fazy pob:l1,e SPZ=0w-WYL DEF. Iz=6.72 In Możliwy jest również raport z zadziałania ( dany stopień na sygnał ): ZADZIAŁANIE 18:09: Stopien I1>, Fazy pob:l1,e Iz=6.72 In C omputers & C ontrol Katowice Al. Porcelanowa 11 8

9 8 Funkcja RAPORT i komunikat o zwarciu. Pulpit_lokalny_UTXvL Komunikat po zwarciu pojawia się samoistnie i zawiera informację o obsłudze ostatniego zakłócenia. Zawiera on : - dzień i czas wystąpienia zakłócenia, - informację o module zabezpieczeniowym, który doprowadził do wyłączenia, - fazy biorące udział w zakłóceniu, jeżeli został pobudzony wybiornik fazowy, - ilość wykonanych kroków automatyki SPZ-u (liczba od: 1 do: 4), - rodzaj pobudzenia SPZ-u: w - wewnętrzne, z - zewnętrzne, - informacja, czy było to: WYŁĄCZENIE DEFINITYWNE (WD), lub UDANY czy kroki SPZ-u były udane, - odległość do miejsca wystąpienia zwarcia (w tym przypadku brak jest lokalizatora), - części: rzeczywistą - R oraz urojoną - X - zmierzonej impedancji pętli zwarcia, - prąd zwarciowy (wyrażony w krotności In dla prądów fazowych, lub Ion dla prądu doziemnego). Wyjście z komunikatu następuje po użyciu klawisza E lub klawisza P, przy czym użycie P powoduje równocześnie zerowanie sygnalizacji ( diod LED oraz przekaźników ). Po wejściu do funkcji RAPORT na ekranie wyświetlona zostanie informacja o ostatnio obsługiwanym zakłóceniu. 9 Funkcja PROGRAM. Menu PROGRAM Menu PROGRAM Bank X Funkcja ta służy do edycji parametrów oraz do zapisywania całych, nowych zestawów (banków) parametrów roboczych. Po wybraniu tej funkcji - wyświetla się następujący ekran wyboru zestawu parametrów. PROGRAM. : Pomoc: Bank 1 S - wybor Bank 2 Dane fab. E - wyjscie Bank F Diagnostyka - przesun Aktualną pozycję funkcji wskazuje migotanie danego pola. Zmiana wskazywanego pola - następuje po wciśnięciu któregoś z klawiszy: ; ; ;, a jego wybór w celu edycji poprzez użycie klawisza: S. Po wybraniu np. Banku 1 pojawia się okienko: Wybranie pozycji: Kopia z b.y, spowoduje skopiowanie zestawu banku y parametrów do zestawu edycyjnego. Po czym pojawi się pytanie potwierdzające kopiowanie całego zestawu: Menu PROGRAM Bank X Kopia z b.y BANK 1.:( :16:13)Pomoc: Edycja Aktywacja S - wybor Kopia z b.2 E - wyjscie Kopia z b.f - przesun BANK 1.:( :16:13)Pomoc: Czy skopiowac bank nr 2 N - tak do banku nr 1? P nie Uwaga: Moze nastapic restart! Przy wybraniu pozycji: Aktywacja, zostaną wyświetlone dostępne moduły / stopnie. W okienku tym można edytować aktywne moduły / stopnie zabezpieczenia w danym banku nastaw. Klawisze ; umożliwiają wybór modułu, a klawisze ; umożliwiają załączenie lub wyłączenie modułu. C omputers & C ontrol Katowice Al. Porcelanowa 11 9

10 9 Funkcja PROGRAM. Pulpit_lokalny_UTXvL Menu PROGRAM Bank X Aktywacja AKTYWACJA modulow w b 1. Glowna - ON Obsluga wylacznika - ON I1>, I2> - fazowe - ON - skrolowanie - skrolowanie AKTYWACJA modulow w b 1. Pomoc: Glowna - ON - wybor Obsluga wylacznika - ON E - wyjscie I1>, I2> - fazowe - ON - przesun - załączenie modułu - wyłączenie modułu Menu PROGRAM Bank X Edycja Przy wybraniu pozycji: Edycja, zostaną wyświetlone dostępne moduły w formie listy: EDYCJA modulow w b 1 Glowna Obsluga wylacznika I1>, I2> - fazowe AKTYWACJA modulow w b 1. Pomoc: Glowna - ON - wybor Obsluga wylacznika - ON E - wyjscie I1>, I2> - fazowe - ON - przesu - skrolowanie - skrolowanie Dokonując wyboru edycji konkretnego modułu (np. Ue1>,... ) wchodzimy w następujący ekran: Menu PROGRAM Bank X Edycja Nazwa modułu B1. *Ue1>, Ue2>, Ue3> * Pomoc: Edycja S - wybor Kopia z b.2 E - wyjscie Kopia z b.f - przesun Z tego poziomu możliwe jest skopiowanie wybranego jednego modułu (w powyższym przypadku Ue1>, Ue2>, Ue3> ) z innego banku wybierając opcję Kopia z b.y. Wybranie opcji Edycja powoduje wyświetlenie ekranu z listą parametrów wybranego modułu, w tym wypadku Ue1>, Ue2>, Ue3> : Menu PROGRAM Bank X Edycja Nazwa modułu Edycja B1.*Ue1>, Ue2>, Ue3> Ue1> = 0.35 Un T Ue1> = 00 ms Ue2> = 0.35 Un - skrolowanie B1. *Ue1>, Ue2>, Ue3> Ue1> = 0.35 Uen (Un=57,7V) T Ue1> = 00 ms Ue2> = 0.35 Uen (Un=57,7V) - skrolowanie Używając klawiszy: N; P; ; można przewijać, wyświetlając wszystkie parametry. Klawisze: ; przewijają ekran o jeden wiersz, natomiast klawisze: P i N o trzy wiersze (cały ekran). Parametr wyświetlany w drugim wierszu może zostać wybrany do edycji po naciśnięciu klawisza S. Po czym pojawia się ekran zmiany wartości parametru: C omputers & C ontrol Katowice Al. Porcelanowa 11 10

11 9 Funkcja PROGRAM. Pulpit_lokalny_UTXvL Menu PROGRAM Bank X Edycja Nazwa modułu Edycja zmiana wartości wybranego parametru EDYCJA: -zmiana, E-zakonczenie Ue1> = 0.35 Uen (Uen=100V) Używając klawiszy: ; możemy zmieniać wartość danego parametru. Po ustawieniu żądanej wartości kończymy edycję danego parametru, naciskając klawisz: E. Większość parametrów ustawia się tak, jak to opisano powyżej. Wyjątkiem są tylko funkcje: wejściowe i wyjściowe. Sposób ich ustawiania wymaga szczególniejszej uwagi. W rozdziale Funkcje wejściowe, wyjściowe i logiczne omówiono problematykę funkcji wejściowych i wyjściowych. Widok zmiany funkcji wyjściowej: Menu PROGRAM Bank X Edycja Nazwa modułu Edycja zmiana funkcji wyjściowej EDYCJA: -zmiana, E-zakonczenie Gotowosc Ue1>= PA 1d,L 1s,S12,R 8,r0 Przechodząc strzałkami ; można wybrać grupę sygnałów do sterowania przez daną wyjściową (w tym wypadku Gotowosc Ue1> ). Używając klawiszy: ; możemy zmieniać wartość dla danej grupy wyjścia. Aktualna grupa edycyjna mruga i oznacza kolejno: grupa przekaźników (PA, PB, PC, PD), numer przekaźnika wybranej grupy s - przekaźnik sterowany statycznie; d - przekaźnik sterowany dynamicznie, numer diody LED s - LED sterowana statycznie; d - LED sterowana dynamicznie, numer sygnału wewnętrznego SWE numer sygnału rejestrowanego Rej oraz ostatni: 1 oznacza pobudzenie rejestratora zdarzeń Widok zmiany funkcji wejściowej: Menu PROGRAM Bank X Edycja Nazwa modułu Edycja zmiana funkcji wejściowej EDYCJA: -zmiana, E-zakonczenie lub zal. Ue1> = Programowo Wylaczona EDYCJA: -zmiana, E-zakonczenie zal. Ue1> = Wej. Ster. IA : 1 --_ Przechodząc strzałkami ; można wybrać grupę sygnałów do sterowania przez daną wejściową (w tym wypadku zal. Ue1> ). Używając klawiszy: ; możemy zmieniać wartość dla danej grupy wejścia. Dane wejście może być programowo załączone, programowo wyłączone lub zależeć od wejścia sterującego. Dla wybrania od wejścia sterującego należy podać grupę wejścia (IA,IB,IC,ID,IE), oraz poziom - -niski lub _-- - wysoki. Wyjście z edycji wykonuje się klawiszem E. Po ewentualnej zmianie któregoś z parametrów pojawi się okno potwierdzające wprowadzone zmiany B1. *Ue1>, Ue2>, Ue3> Czy chcesz zapisac zmiany w banku nr 1? N - tak P nie UWAGA: Po zapisie aktualnego banku parametrów nastąpi restart zabezpieczenia! C omputers & C ontrol Katowice Al. Porcelanowa 11 11

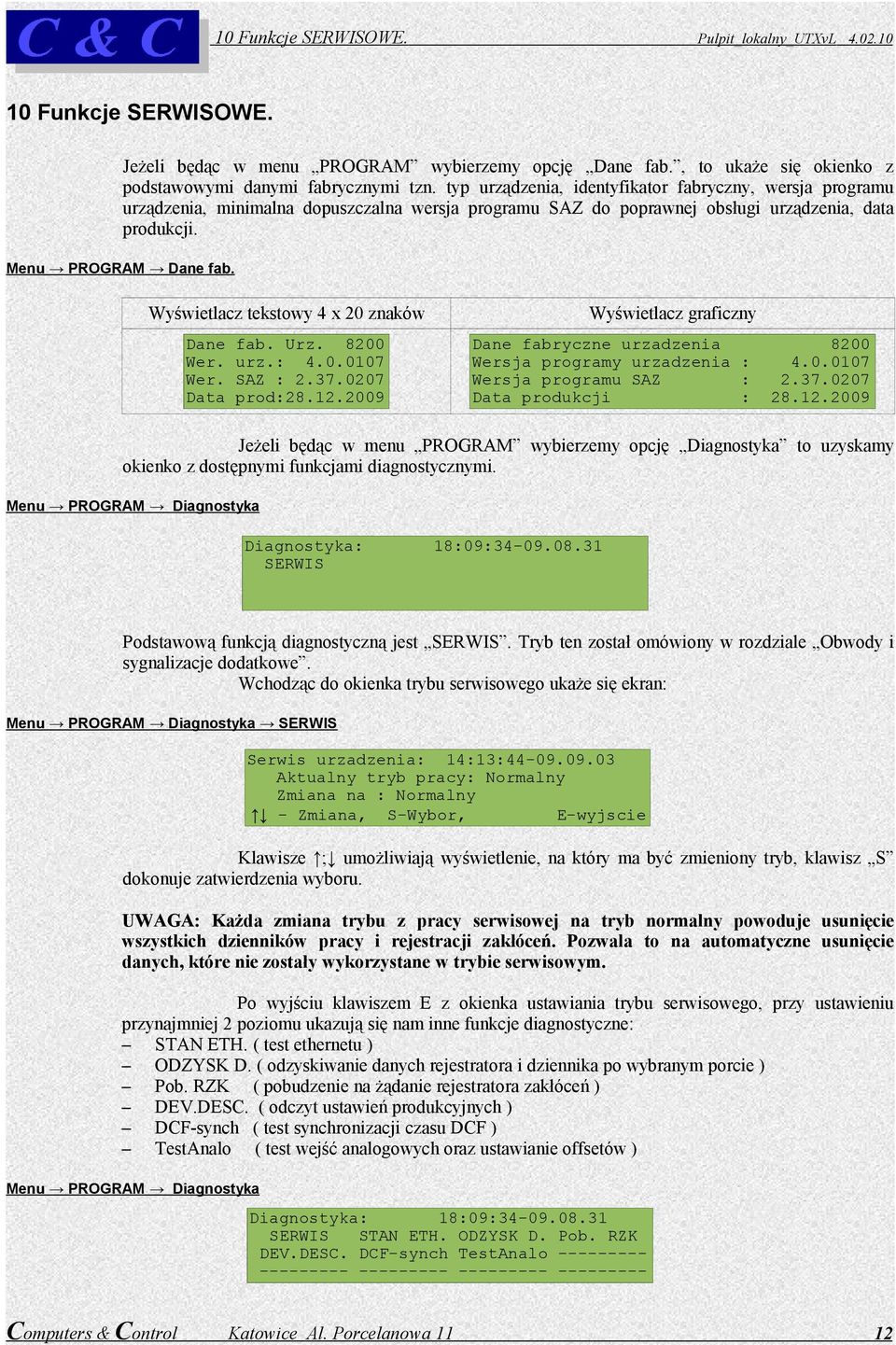

12 10 Funkcje SERWISOWE. Pulpit_lokalny_UTXvL Funkcje SERWISOWE. Jeżeli będąc w menu PROGRAM wybierzemy opcję Dane fab., to ukaże się okienko z podstawowymi danymi fabrycznymi tzn. typ urządzenia, identyfikator fabryczny, wersja programu urządzenia, minimalna dopuszczalna wersja programu SAZ do poprawnej obsługi urządzenia, data produkcji. Menu PROGRAM Dane fab. Dane fab. Urz Wer. urz.: Wer. SAZ : Data prod: Dane fabryczne urzadzenia 8200 Wersja programy urzadzenia : Wersja programu SAZ : Data produkcji : Jeżeli będąc w menu PROGRAM wybierzemy opcję Diagnostyka to uzyskamy okienko z dostępnymi funkcjami diagnostycznymi. Menu PROGRAM Diagnostyka Diagnostyka: 18:09: SERWIS Podstawową funkcją diagnostyczną jest SERWIS. Tryb ten został omówiony w rozdziale Obwody i sygnalizacje dodatkowe. Wchodząc do okienka trybu serwisowego ukaże się ekran: Menu PROGRAM Diagnostyka SERWIS Klawisze ; umożliwiają wyświetlenie, na który ma być zmieniony tryb, klawisz S dokonuje zatwierdzenia wyboru. UWAGA: Każda zmiana trybu z pracy serwisowej na tryb normalny powoduje usunięcie wszystkich dzienników pracy i rejestracji zakłóceń. Pozwala to na automatyczne usunięcie danych, które nie zostały wykorzystane w trybie serwisowym. Po wyjściu klawiszem E z okienka ustawiania trybu serwisowego, przy ustawieniu przynajmniej 2 poziomu ukazują się nam inne funkcje diagnostyczne: STAN ETH. ( test ethernetu ) ODZYSK D. ( odzyskiwanie danych rejestratora i dziennika po wybranym porcie ) Pob. RZK ( pobudzenie na żądanie rejestratora zakłóceń ) DEV.DESC. ( odczyt ustawień produkcyjnych ) DCF-synch ( test synchronizacji czasu DCF ) TestAnalo ( test wejść analogowych oraz ustawianie offsetów ) Menu PROGRAM Diagnostyka Serwis urzadzenia: 14:13: Aktualny tryb pracy: Normalny Zmiana na : Normalny - Zmiana, S-Wybor, E-wyjscie Diagnostyka: 18:09: SERWIS STAN ETH. ODZYSK D. Pob. RZK DEV.DESC. DCF-synch TestAnalo C omputers & C ontrol Katowice Al. Porcelanowa 11 12

13 10 Funkcje SERWISOWE. Pulpit_lokalny_UTXvL Wchodząc do okienka STAN ETH. ukaże się ekran: Menu PROGRAM Diagnostyka STAN ETH. STAN ETH.-W5100 S0: S1: S2: S3:(UDP) STAN ETHERNET-W5100 port4: (UDP) S0: S1: S2: S3:(UDP) W tym okienku można sprawdzić stan ethernetu na poszczególnych portach. W wersji wyświetlacza 4 x 20 znaków są one wyświetlane w postaci uproszczonej. Wchodząc do okienka ODZYSK D. ukaże się ekran: Menu PROGRAM Diagnostyka ODZYSK D. ODZYSK DANYCH COM Ek1 Ek2 Ek3 Ek4 - wybor, S- Odzysk ODZYSK DANYCH COM ETHk1 ETHk2 ETHk3 ETHk4 - wybor, S- Odzysk danych, E- wyjscie W tym okienku można wybrać kanał (COM lub jeden z czterech portów ethernetu), w którym możemy odzyskać odczytane przez program SAZ2000 dane typu: zdarzenia w rejestratorze zakłóceń oraz dziennik. UWAGA. Odczytane dane mogą w pewnej części być nie poprawne i wymagać selekcji w dalszej analizie. Menu PROGRAM Diagnostyka Pob. RZK Mając zaznaczoną funkcję Pob. RZK w menu Diagnostyka możemy pobudzić na żądanie rejestrator zakłóceń naciskając klawisz S. Wchodząc do okienka DEV.DESC. ukaże się ekran: Menu PROGRAM Diagnostyka DEV.DESC. DEVICE DESCRIPITON A B C D E F 681C D E03 FF06 FF01 FF7F FFFF FF01 04FF 02FF FFFF 07FF 32FF - skrolowanie w wersji 4 x 20 znaków Są to zakodowane ustawienia fabryczne pomocne w jednoznacznym określeniu ustawień urządzenia w sytuacja występowania jakiegoś problemu bądź przy aktualizacji oprogramowania. Wchodząc do okienka DCF-synch ukaże się ekran: Menu PROGRAM Diagnostyka DCF-synch DCF - brak - 11:05: akt: czas:00.00, data: DCF- ERR pop: czas:00.00, data: T= 38657,WR= ,ER= skrolowanie w wersji 4 x 20 znaków Przy zadeklarowanym wejściu DCF w nastawach można skontrolować przychodzące wartości. Synchronizacja następuje po odebraniu przynajmniej 2 poprawnych (minutowych) meldunków. Licznik T oznacza różnicę w milisekundach w odebraniu aktualnego i poprzedniego meldunku. Licznik WR oznacza czas w milisekundach od ostatniej synchronizacji z wewnętrznych zegarem. Synchronizacja z wewnętrznym zegarem następuje co 10 minut. Licznik ER oznacza czas w milisekundach od pojawienia się niepoprawnego meldunku lub jego brak. Błąd zapalany jest po czasie 10 minut. C omputers & C ontrol Katowice Al. Porcelanowa 11 13

14 10 Funkcje SERWISOWE. Pulpit_lokalny_UTXvL Wchodząc do okienka TestAnalo ukaże się ekran: Menu PROGRAM Diagnostyka TestAnalo(wartości chwilowe) OFFSETy , 0, 0, 0, 0, 0, 0, 0, -kalibruj,e-wyjsci Nr: samp, max, min, Offset, : 0, 0, 0, 0, 2: 0, 0, 0, 0, 3: 0, 0, 0, 0, 4: 0, 0, 0, 0, 5: 0, 0, 0, 0, 6: 0, 0, 0, 0, 7: 0, 0, 0, 0, 8: 0, 0, 0, 0, - skrolowanie okna W wersji 4 x 20 znaków pokazane są jedynie offsety ustawione w urządzeniu dla wejść analogowych. Poprzez jednoczesne naciśnięcie klawiszy następuje przez 3 sekundy wyliczanie nowych offsetów. Wyjście z okienka powoduje zapis offsetów do pamięci nieulotnej. W wersji graficznej dodatkowo pokazane są wartości min/max czyli szumu danych kanałów ( przy niepodłączonych przekładnikach ). Menu PROGRAM Diagnostyka TestAnalo(moduły) Nr:Modul, MAX, MIN 1: 0, 0, 0 2: 0, 0, 0 3: 0, 0, 0 4: 0, 0, 0 5: 0, 0, 0 6: 0, 0, 0 7: 0, 0, 0 8: 0, 0, 0 - skrolowanie okna - zmiana okna - skrolowanie okna Nr: Modul, MAX, MIN, delta,%delta 1: 0, 0, 0, 0, 2: 0, 0, 0, 0, 3: 0, 0, 0, 0, 4: 0, 0, 0, 0, 5: 0, 0, 0, 0, 6: 0, 0, 0, 0, 7: 0, 0, 0, 0, 8: 0, 0, 0, 0, W tym okienku pokazane są wskazania modułów wejść analogowych oraz odchyłki MAX i MIN oraz w wersji graficznej odchyłki bezwzględne i względne. 11 Funkcja BLEDY. Menu BLEDY Na ekranie pojawi się skrócony komunikat o aktualnych błędach występujących w urządzeniu. Przykładowy widok ekranu przedstawiono poniżej. BLEDY! 14:13:44 < SIEC ><GOT.WYL.> <WATCHDOG><RESTART > < BUFOR ><BATERIA > BLEDY!!! 14:13: < SIEC ><GOT.WYL.><WATCHDOG><RESTART > < BUFOR ><BATERIA ><SUM.EXT.><SUM.STER> < SPRZET > C omputers & C ontrol Katowice Al. Porcelanowa 11 14

15 11 Funkcja BLEDY. Pulpit_lokalny_UTXvL Lista możliwych komunikatów o wykrytych błędach i ich znaczenie: * < A/C xx > lub < ANALOG > - zakłócenia w pracy wejścia analogowego, xx (numer wejścia w postaci heksadecymalnej), * <WATCHDOG> - restart urządzenia po wystąpieniu błędu sprzętowego < BUFOR > - przepełnienie bufora rejestratora zakłóceń < SIEC > - zbyt niski poziom napięcia wewnętrznego: +5[V] * <RESTART > - restart procesora głównego * <BATERIA > - niesprawność baterii zasilania pamięci (z podtrzymaniem). * <SUM. KTR> - błąd sumy kontrolnej nastaw. * <P S.F.Z.> - restart procesorów pomocniczych. * <WYZW.REJ> - błąd wyzwalania rejestratora. * <BLAD PS > - błąd procesora próbkującego * <BEZPIECZ> - awaria bezpiecznika przekładników napięciowych * <OBWOD 12> - przerwana ciągłość któregoś z obwodu wyłączających wyłącznika * <WYL.ZAJ.> - wyłącznik zajęty * <GOT.WYL.> - brak gotowości wyłącznika * <SUM.EXT.> - błąd sumy kontrolnej nastaw rozszerzonych * <WYLACZN.> - przekroczona suma prądów wyłączanych przez wyłącznik * <efl.xxxx> - błąd zewnętrznego Flasha <ef-recov> - odzysk danych z zewnętrznej pamięci Flash * <SUM.STER> - błąd nastaw sterownika * < SPRZET > - brak komunikacji z modułem rozszerzonym ( jeżeli jest ) * - dany typ błędu jest błędem krytycznym. Klawiszem: P można skasować komunikaty o wykrytych błędach. Jeżeli kasowanie nie spowoduje pojawienia się komunikatu pt. BEZ BLEDOW, oznacza to, iż przyczyna występowania błędów trwa nadal i że należy powtórnie przeanalizować jej źródło. Dioda synoptyczna LED numer 16 zapala się tylko w przypadku wystąpienia błędów krytycznych, oznaczonych: *. Przy wystąpieniu błędu krytycznego, oprócz zapalenia się diody LED16, wyświetlacz przejdzie do wyświetlania funkcji BLEDY. W funkcji BLEDY, oprócz błędów krytycznych, zostaną wyświetlone inne błędy nie krytyczne, jeśli takie się pojawiły. 12 Funkcja ZEROWANIE. Poniżej przedstawiono przykładowy ekran tej funkcji. Menu ZEROWANIE ZEROWANIE 14:13: UPRAWNIEN ZAKLOCEN ZDARZEN UTX Pomoc: Oznacz przy pomocy S i nacisnij P Funkcja przeznaczona jest do wykonywania zerowania : - uprawnień dostępu do UTX, przyznanych wcześniej w funkcji pt. HASLO, - rejestratora zakłóceń, - rejestratora zdarzeń, - całego zabezpieczenia. Zerowanie odbywa się po przejściu w dane pole klawiszami:, oznaczając je za pomocą klawisza: S (obok pola pojawi się znak gwiazdki * ), a następnie naciskając klawisz: P. W wierszu czwartym pojawi się komunikat informujący o przebiegu zerowania. Aby jakiekolwiek zerowanie zostało wykonane użytkownik musi wpierw wykazać znajomość odpowiednich uprawnień, wprowadzając hasło (minimum dla dostępu ograniczonego, patrz funkcja HASŁO ). C omputers & C ontrol Katowice Al. Porcelanowa 11 15

16 12 Funkcja ZEROWANIE. Pulpit_lokalny_UTXvL Po wykonaniu zerowania UPRAWNIEN wszelkie wcześniej uzyskane uprawnienia tracą swą ważność! Zaleca się użycie tej funkcji bezpośrednio przed zakończeniem pracy z zabezpieczeniem, jeżeli pragniemy zachować ochronę dostępu do urządzenia przy pomocy haseł. 13 Funkcja TRANSFER. Menu TRANSFER Funkcja przeznaczona jest do ustawienia aktualnych parametrów transmisji w komunikacji z systemem nadrzędnym. Widok ekranu przedstawia poniższy rysunek. XMD CC-bus (com1): Adr: 8200, -( 8200) Pre: bps IP: zmia N-nast S-wyb -zmiana, N-następny, IEC (com2): Adr: 254 0xFE Pre: bps M.T: 0 [s] M.p: 2.5 [%In][%Un -zmia N-nast S-wyb -zmiana, N-następny, CAN-BUS: Adr: 208 0xD0 -zmia N-nast S-wyb -zmiana, PAR-TRANS. 14:13: Protokol XMD CC-bus (com1): Adres alt: 8200 ( ) fabr.( 8200) Predkosc : bps Adres IP : Port: 200 Protokol IEC (com2): Adres : 254 Predkosc : bps Max. T po: 0 [s] Min. Pom.: --- [%In][% 57,7V] Protokol CAN-BUS: Adres : 208 -zmiana, N-nastepny, S-Wybor N-następny i skrolowanie, Przemieszczanie pomiędzy polami odbywa się przy pomocy klawisza: Ν, co jest sygnalizowane migotaniem wybranego pola. Obydwiema strzałkami można ustawić wymaganą szybkość transmisji. Wybór pola przy pomocy klawisza S powoduje przyjęcie wybranych parametrów transmisji jako aktualnych. Dopuszczalne są następujące tryby transmisji: szybkość M/2400[bps]; szybkość transmisji do modemu 2400[bps], i CD 300[bps]; [bps]; [bps]; [bps]; [bps]; [bps]; format znaku - bit startu, 8 bitów danych bez parzystości, 1 bit stopu, protokół - XMD-CC-bus / IEC ; sterowanie przepływem danych - kontrola sprzętowa ( RTS / CTS ) C omputers & C ontrol Katowice Al. Porcelanowa 11 16

17 14 Funkcja TEST L/P. Pulpit_lokalny_UTXvL Funkcja TEST L/P. Funkcja przeznaczona do sprawdzania działania: przekaźników sygnalizacyjnych i diod LED. Pierwsze wejście do funkcji jest równoważne z wyborem funkcji testów diod LED. Jeżeli zabezpieczenie jest pobudzone lub brak uprawnień wówczas nie wejdziemy do tych okienek. Wyświetli się odpowiedni komunikat. Używając klawiszy: ; ; ; można dokonać wyboru numeru diody LED do testu. Naciśnięcie klawisza S, spowoduje zapalanie się lub zgaszenie tej diody. Naciśnięcie klawisza P, spowoduje przejście do trybu testu wszystkich diod LED, kolejne naciśnięcie P zatrzymuje ten test. Menu TEST L/P(LED) TEST LED 14:13: Lewa strona P-AUTO ON Prawa strona Przejście do testowania przekaźników następuje po naciśnięciu klawisza: N. Menu TEST L/P(LED) TEST L/P (WYJSC) TEST WYJSC PA : -* PB : PC : Kursor mruga w postaci gwiazdki, a używając klawiszy: ; ; ; można go ustawić na wybrany przekaźnik do testu. Naciśnięcie klawisza S powoduje cykliczną zmianę stanu przekaźnika ze stanu załączony/wyłączony. Pobudzenie się samego zabezpieczenia (w czasie wykonywania tego testu LED lub Pu), przerywa natychmiast proces testowania, umożliwiając wyłączenie (w trybie awaryjnym) wyłącznika danego pola, z pełną sygnalizacją stykową, zgodną z zadeklarowaną konfiguracją ruchową danego urządzenia. 15 Funkcja HASLO. Dostęp do obsługi zabezpieczenia możliwy jest w trzech podstawowych trybach: ograniczonym, podstawowym i pełnym. W trybie ograniczonym, dostęp nie jest chroniony hasłem i użytkownik uprawniony jest do: - przeglądania wskazań aktualnych pomiarów, - przeglądania dziennika zdarzeń, - przeglądania stanów: wejść i wyjść dwustanowych, - przeglądania ustawionych parametrów roboczych, - obsługi: rejestratora zakłóceń i funkcji logicznych - sprawdzenia numeru aktywnego zestawu parametrów roboczych. W trybie podstawowym, dostęp chroniony jest już hasłem, a uprawnienia użytkownika są rozszerzone (w stosunku do poziomu ograniczonego), o funkcje: - zmiany hasła dla trybu podstawowego, - zerowania sygnalizacji, - zerowania rejestratora zdarzeń i odczytu dziennika zdarzeń - zerowania błędów i statusu - edycji parametrów ( bez prawa zapisu do zabezpieczenia ). W trybie pełnym, dostęp jest chroniony hasłem, a użytkownik uprawniony jest do używania wszystkich możliwych funkcji urządzenia. Ten poziom dostępu umożliwia również zmianę hasła dla poziomu podstawowego. C omputers & C ontrol Katowice Al. Porcelanowa 11 17

18 15 Funkcja HASLO. Pulpit_lokalny_UTXvL Hasłem jest ciąg 4 cyfr z zakresu: 0 9, wprowadzanych przez użytkownika z pulpitu lokalnego zabezpieczenia lub zdalnie przy pomocy programu SAZ Nowe zabezpieczenie ma fabrycznie ustawione Hasło dla dostępu podstawowego i pełnego na wartość: Jest to wartość szczególna, dla której nie są sprawdzane uprawnienia użytkownika dla danego poziomu dostępu. Zmiana Hasła danego poziomu możliwa jest tylko i wyłącznie po wprowadzeniu poprzedniego ważnego Hasła! Należy zachować szczególną ostrożność używając Haseł. Pomyłka lub zapomnienie aktualnego hasła uniemożliwia dostęp do urządzenia na danym poziomie uprawnień. Po wprowadzeniu Hasła przez użytkownika, dany poziom uprawnień odblokowany jest aż do momentu : - wyzerowania uprawnień w funkcji pt ZEROWANIE, - restartu zabezpieczenia, Poniżej przedstawiono opis sposobu: wprowadzenia i zmiany Hasła. Po wybraniu z menu głównego pola pt.: HASLO na wyświetlaczu pojawi się ekran z zapytaniem dla jakiego poziomu dostępu ma być wprowadzone Hasło? Menu HASLO HASLO 14:13:44 Aktualny : PELNY Zmiana : PODSTAWOWY? S wybranie N-zmiana HASLO 14:13: Aktualny poziom dostepu PELNY Poziom dostepu PODSTAWOWY? Pomoc : S wybranie N - zmiana Jeżeli chcemy wprowadzić hasło dla poziomu podstawowego wystarczy nacisnąć klawisz S, w przeciwnym przypadku należy wcisnąć klawisz N, co spowoduje zmianę widoku ekranu na postać przedstawioną poniżej. Menu HASLO HASLO 14:13:44 Aktualny : PELNY Zmiana : PELNY? S wybranie N-zmiana HASLO 14:13: Aktualny poziom dostepu PELNY Poziom dostepu PELNY? Pomoc : S wybranie N - zmiana Po wybraniu poziomu dostępu klawiszem S na wyświetlaczu pojawi się ekran zawierający informację o poziomie dla którego wprowadzane jest Hasło (drugi wiersz od góry), pole Haslo = [ **** ] i wiersz wyboru poszczególnych jego cyfr. Jeżeli poprzednią wartością Hasła (dla danego poziomu dostępu) była wartość: 0000, wtedy w drugim wierszu (automatycznie), pojawi się komunikat; PRZYZNANY i wprowadzanie Hasła (w tym przypadku) nie jest konieczne., Menu HASLO PODAJ HASLO PODAJ 14:13:44 Poziom: PELNY Haslo = [ **** ] PODAJ HASLO czas 14:13:44 dnia Poziom dostepu PODSTAWOWY Haslo = [ **** ] Wybierz 4 cyfry: Wprowadzenie Hasła następuje poprzez wybór kolejnych czterech jego cyfr za pomocą klawiszy i ( wybrana cyfra zacznie migać ), a potwierdzić każdą z nich należy klawiszem S. Wybór cyfry sygnalizowany jest znakiem # w polu Haslo. C omputers & C ontrol Katowice Al. Porcelanowa 11 18

19 15 Funkcja HASLO. Pulpit_lokalny_UTXvL Przykładowy wygląd ekranu po wprowadzeniu już dwóch cyfr przedstawiono poniżej. Menu HASLO PODAJ HASLO PODAJ 14:13:44 Poziom: PELNY Haslo = [ ## ] PODAJ HASLO czas 14:13:44 dnia Poziom dostepu PODSTAWOWY Haslo = [ ## ] Wybierz 4 cyfry: Jeżeli w trakcie wprowadzania Hasła popełnimy pomyłkę, należy dokończyć wprowadzanie pozostałych cyfr i zacząć wybierać nową czwórkę! Urządzenie unieważni poprzednią sekwencję, co zostanie zasygnalizowane zamianą czterech znaków: # na znaki: ****. Wprowadzenie czterech cyfr (będących prawidłowym hasłem) i wciśnięcie klawisza P, kwitowane jest pojawieniem się informacji o: przyznaniu uprawnień dla danego poziomu dostępu. Menu HASLO PODAJ HASLO PODAJ 14:13:44 Poziom: PELNY PRZYZ Haslo = [ #### ] PODAJ HASLO czas 14:13:44 dnia Poziom dostepu PODSTAWOWY PRZYZNANY Haslo = [ #### ] Wybierz 4 cyfry: Od tego momentu możliwa jest praca z zabezpieczeniem na danym poziomie dostępu. Przejście do menu głównego następuje po dwukrotnym naciśnięciu klawisza: E. Zmiana Hasła możliwa jest po wprowadzeniu poprzedniego, ważnego Hasła ( patrz wyżej ) i po naciśnięciu klawisza: N. Na ekranie pojawi się dodatkowy komunikat pt.: NOWE, a znaki: # zostaną zastąpione znakami: *. Menu HASLO PODAJ HASLO PODAJ 14:13:44 Poziom: PELNY PRZYZ Haslo = [ **** ]NOWE PODAJ HASLO czas 14:13:44 dnia Poziom dostepu PODSTAWOWY PRZYZNANY Haslo = [ **** ] NOWE Wybierz 4 cyfry: Wprowadzenie nowej wartości dokonać można przez zmianę kolejnych cyfr oraz ich po zatwierdzeniu klawiszem S ( identycznie jak opisano wyżej ). Menu HASLO PODAJ HASLO PODAJ 14:13:44 Poziom: PELNY PRZYZ Haslo = [ #### ]NOWE PODAJ HASLO czas 14:13:44 dnia Poziom dostepu PODSTAWOWY PRZYZNANY Haslo = [ #### ] NOWE Wybierz 4 cyfry: Po wprowadzeniu czterech nowych cyfr Hasła, należy potwierdzić swój wybór naciskając klawisz: N. Wtedy komunikat pt.: NOWE zamieni się na: - OK - i od tej chwili obowiązującym już Hasłem jest nowo wprowadzona wartość. C omputers & C ontrol Katowice Al. Porcelanowa 11 19

20 15 Funkcja HASLO. Pulpit_lokalny_UTXvL Menu HASLO PODAJ HASLO PODAJ 14:13:44 Poziom: PELNY PRZYZ Haslo = [ #### ]-OK PODAJ HASLO czas 14:13:44 dnia Poziom dostepu PODSTAWOWY PRZYZNANY Haslo = [ #### ] - OK - Wybierz 4 cyfry: Jeżeli w trakcie wprowadzania nowego Hasła popełnimy pomyłkę należy dokończyć wprowadzanie czterech cyfr i zacząć wybierać nową czwórkę. Zabezpieczenie unieważni poprzednią sekwencję, co zostanie zasygnalizowane zmianą czterech znaków: # na: *. 16 Ręczne sterowanie wyłącznikiem pola. Opis czynności dla ręcznego sterowania wyłącznikiem: a) nacisnąć równocześnie dwa przyciski: N i P - na ekranie pojawi się poniższy widok: NP - w każdym okienku jednoczesne naciśnięcie klawiszy STEROWANIE STEROW.: 14:13:44 Wylacz: Zalacz: Proszę wybrac rozkaz P-powrot E-menu glow STEROWANIE czas 14:13:44 dnia Wylaczenie: Zalaczenie: Proszę wybrac rozkaz! -P- powrot -E- glowne menu b) nacisnąć jedną ze strzałek ( lub ) - w zależności od wybranego sterowania NP - w każdym okienku jednoczesne naciśnięcie klawiszy STEROWANIE STEROW.: 14:13:44 Wylacz: Zalacz: Ponow rozkaz! 15 s P-powrot E-menu glow STEROWANIE czas 14:13:44 dnia Wylaczenie: Zalaczenie: Ponow rozkaz! Czekam ^ P- powrot -E- glowne menu c) w trakcie odliczania 15[s] (symbol ˆ przesuwa się w prawo) nacisnąć ponownie odpowiednią (tę samą co poprzednio) strzałkę: NP - w każdym okienku jednoczesne naciśnięcie klawiszy STEROWANIE STEROW.: 14:13:44 Wylacz: Zalacz: Wylacz wykonany! -N- P-powrot E-menu glow STEROWANIE czas 14:13:44 dnia Wylaczenie: Zalaczenie: Wylaczenie wykonane! Nacisnij N -P- powrot -E- glowne menu d) po naciśnięciu: (sterowanie na załącz,gdy wyłącznik nie jest zazbrojony ) wyświetli się poniższy obraz: NP - w każdym okienku jednoczesne naciśnięcie klawiszy STEROWANIE STEROW.: 14:13:44 Wylacz: Zalacz: WYLACZ. NIE GOTOWY-N P-powrot E-menu glow STEROWANIE czas 14:13:44 dnia Wylaczenie: Zalaczenie: BRAK GOTOWOSCI WYLACZNIKA nacisnij N -P- powrot -E- glowne menu Gdyby napęd wyłącznika był zazbrojony, to wówczas rozkaz załączenia zostałby wykonany! e) podpowiedź: Naciśnij N - umożliwia powrót do podpunktu (a) niniejszego algorytmu, inicjując ponownie cały proces sterowania wyłącznikiem pola. C omputers & C ontrol Katowice Al. Porcelanowa 11 20
