1 Obwody i sygnalizacje dodatkowe Spis treści 1. SYGNALIZACJA ZANIKU NAPIĘCIA SYGNALIZACJA ASYMETRII PRĄDÓW I NAPIĘĆ SYGNALIZACJA AWARII BEZPIECZNIKA SYGNALIZACJA AWARII URZĄDZENIA AL (PS I AL)...7 Sygnalizacja lokalna diody LED nr SYGNALIZACJA UP TRYB SERWISOWY FUNKCJE DIAGNOSTYCZNE LICZNIKI CZASÓW PRACY I SUMY PRĄDÓW WYŁĄCZEŃ...17 Zabezpieczenia : UTXvZRP UTXvZ UTXvRP UTXvD UTXvS Computers & Control Sp. j. 3-1

2 1. Sygnalizacja zaniku napięcia Sygnalizacja zaniku napięcia jest na stałe załączona i dotyczy zaniku napięć fazowych. Próg poniżej którego napięcie jest uznawane jako jego zanik. Parametr Próg sygnalizacji zaniku napięcia znajduje się w zakładce Główne. Schemat funkcjonalny sygnalizacji zaniku napięcia: Sygnalizacja zaniku napięcia Funkcje wejściowe PARAMETRY: próg sygnalizacji zaniku napięcia Funkcje wyjściowe Sygnalizacja zaniku jednego napięcia Sygnalizacja zaniku dwóch napięć Sygnalizacja zaniku wszystkich napięć ( Napięcie fazy równe zero ) ( Wszystkie napięcia = 0 ) Pomiar UL1 Pomiar UL2 Pomiar UL3 Sygnały wejściowe Sygnały wyjściowe Sygnalizacja zaniku jednego napięcia ( Napięcie fazy równe zero ) W wyniku działania sygnalizacji zaniku napięcia ustawiany jest wewnętrzny sygnał wyjściowy (może być wykorzystywany: w kontroli awarii bezpieczników przekładników napięciowych oraz w module stopnia podnapięciowego) oraz ustawiane są funkcje wyjściowe. Funkcje wyjściowe: Sygnalizacja zaniku jednego napięcia Jeżeli co najmniej jedno (dowolne) napięcie fazowe obniży się poniżej nastawionego progu sygnalizacji zaniku napięcia, to ta funkcja wyjściowa zostanie wysterowana. Sygnalizacja zaniku dwóch napięć Jeżeli co najmniej dwa (dowolne) napięcia fazowe obniżą się poniżej nastawionego progu sygnalizacji zaniku napięcia, to ta funkcja wyjściowa zostanie wysterowana. Sygnalizacja zaniku wszystkich napięć Jeżeli wszystkie trzy napięcia fazowe obniżą się poniżej nastawionego progu sygnalizacji zaniku napięcia, to ta funkcja wyjściowa zostanie wysterowana. Computers & Control Sp. j. 3-2

3 W zabezpieczeniu występują jeszcze funkcje wyjściowe sygnalizacji zaniku wszystkich napięć, które nie zależą od programowalnego progu sygnalizacji zaniku napięcia. Generowane wewnętrzne sygnały wyjściowe tych funkcji wykorzystywane są dla pamięci napięciowej (istotna dla modułów impedancyjnych). Są to: Napięcie fazy równe zero Jeżeli co najmniej jedno (dowolne) napięcie fazowe obniży się poniżej stałego progu [Un] (0.3 [V]), to ta funkcja wyjściowa zostanie wysterowana. Wszystkie napięcia = 0 Jeżeli wszystkie trzy napięcia fazowe obniżą się poniżej stałego progu [Un] (0.3 [V]), to ta funkcja wyjściowa zostanie wysterowana. Computers & Control Sp. j. 3-3

4 2. Sygnalizacja asymetrii prądów i napięć Dwa oddzielne komparatory, mogą sprawdzać poziom składowych zerowych napięć: UE i prądu IE. Jeżeli zostanie przekroczony ustawiony poziom, generowana jest odpowiednia sygnalizacja, w postaci uaktywnienia właściwych funkcji wyjściowych. Sygnały komparatora asymetrii napięć wykorzystuje się w obwodzie kontroli awarii bezpieczników obwodów pomiarowych. Parametry sygnalizacji asymetrii dostępne są w zakładce Dodatkowe. Rys.1. Parametry sygnalizacji asymetrii napięć i prądów Schemat funkcjonalny sygnalizacji asymetrii prądów i napięć: Asymetria prądów i napięć Sygnalizacja asymetrii napięć załączona Sygnalizacja asymetrii prądów załączona Pomiar IE Pomiar UE Pomiar IE OK Funkcje wejściowe Sygnały wejściowe PARAMETRY: poziom sygnalizacji asymetrii napięć opóźnienie sygnalizacji asymetrii napięć poziom sygnalizacji asymetrii prądów opóźnienie sygnalizacji asymetrii prądów Funkcje wyjściowe Sygnały wyjściowe Asymetria napięć Asymetria prądów Computers & Control Sp. j. 3-4

5 3. Sygnalizacja awarii bezpiecznika Sygnalizacja ta używana jest w celu wykrycia awarii bezpieczników przekładników napięciowych i jest dostępna, jeżeli występuje pomiar napięć fazowych w zabezpieczeniu. Awaria w postaci przepalenia chociażby jednego z bezpieczników, spowoduje to, że zabezpieczenie zobaczy zerową impedancję pętli zwarciowej związanej z tą fazą. Jeżeli w tej sytuacji wystąpi także pobudzenie prądowe, to może dojść do wyłączenia linii z czasem strefy o najkrótszym zasięgu (zwykle w strefie: 1N). Aby uniknąć tego typu nieprawidłowych zadziałań zabezpieczenia impedancyjnego, wprowadzono funkcję tzw. kontroli awarii bezpieczników. Funkcję wejściową Kontrola sygnalizacji awarii bezpiecznika można skonfigurować w zakładce Główne. Wykrycie awarii bezpieczników jest możliwe, jeżeli zabezpieczenie nie znajduje się w czasie blokady od załączenia na zwarcie. Działanie sygnalizacji awarii bezpieczników jest uzależnione od sposobu zadeklarowania funkcji wejściowej Kontrola sygnalizacji awarii bezpiecznika. Działanie funkcji wejściowej kontroli sygnalizacji awarii bezpiecznika: Tryb 1: Jeżeli ta funkcja jest programowo wyłączona, to awaria bezpiecznika nigdy nie wystąpi. Rys.2. Sygnalizacja awarii bezpiecznika programowo wyłączona Tryb 2: Jeżeli ta funkcja wejściowa jest załączona i sterowana wejściem sterującym (np. fizycznym wejściem, funkcją logiczną, lub sygnałem wewnętrznym Swe), to awaria bezpiecznika jest zależna od stanu tego wejścia sterującego. Jeżeli na wejściu sterującym wystąpi poziom aktywny, to wystąpi jednocześnie awaria bezpiecznika przekładników napięciowych. Powrót do poziomu nieaktywnego wejścia sterującego determinuje koniec awarii bezpiecznika przekładników napięciowych. Rys.3. Sygnalizacja awarii bezpiecznika sterowana wejściem sterującym Computers & Control Sp. j. 3-5

6 Tryb 3: Jeżeli ta funkcja jest programowo załączona, to awaria bezpiecznika pojawi się z opóźnieniem 5 sekund od wystąpienia jednego z poniższych warunków: co najmniej jedno napięcie fazowe znajduje się poniżej progu sygnalizacji zaniku napięć (parametr w zakładce Główne ), lub przy braku pobudzenia (prądowego) wybiornika pętli ziemnozwarciowej (Pobudzenie E), nastąpiła asymetria napięcia (czyli napięcie UE powyżej powyżej poziomu sygnalizacji asymetrii napięć). Rys.4. Istotne parametry, gdy sygnalizacja awarii bezpiecznika jest programowo załączona Parametr Poziom sygnalizacji asymetrii napięć jest dostępny tylko przy wybraniu sygnalizacji awarii bezpieczników jako programowo załączonej. Sygnalizacja awarii bezpieczników przekładników napięciowych jest raportowana w dzienniku i statusie zabezpieczenia, a ponadto jest dostępna jako funkcja wyjściowa Awaria bezpieczników. Zabezpieczenie posiada wewnętrzną blokadę wyznaczania impedancji w strefach (blokada członu odległościowego), w czasie występowania awarii bezpieczników przekładników napięciowych. Schemat funkcjonalny sygnalizacji awarii bezpiecznika: Awaria bezpiecznika Kontrola sygnalizacji awarii bezpiecznika Funkcje wejściowe PARAMETRY: poziom sygnalizacji (asymetrii napięć) Funkcje wyjściowe Awaria bezpieczników Blokada od załączenia na zwarcie Pomiar UE Pobudzenie E (wybiornik) Sygnalizacja zaniku napięć Sygnały wejściowe Sygnały wyjściowe Awaria bezpieczników Computers & Control Sp. j. 3-6

7 4. Sygnalizacja awarii urządzenia AL (PS i Al) Zabezpieczenia posiadają obwody sygnalizacji niesprawności działania urządzenia, oparte o styki dedykowanego przekaźnika AL w złączu ZN (zacisk 087, 088) oraz o diodową sygnalizację lokalną, wyprowadzoną na LED nr 16 panelu sterującego (czołowego) urządzenia. Zwarte styki tego przekaźnika oznaczają brak zasilania, uszkodzenie układów zasilających, mikroprocesorowych lub alarm. Przekaźnik posiada styk normalnie zamknięty ( cm oraz nc ). Dlatego, gdy zabezpieczenie jest odłączone od zasilania to przekaźnik zwiera styki, natomiast w czasie pracy bez błędów urządzenia styki są rozwarte. Podczas pracy urządzenia, w przypadku wystąpienia jednej z niżej wymienionych sytuacji awaryjnych, styki te zwierają się. Komunikaty alarmowe pulpitu lokalnego, które powodują powstanie błędu urządzenia: * < A/C yyxx > - zakłócenia w pracy wejścia analogowego, xx - numer wejścia w postaci heksadecymalnej, yy - inne błędy wejść analogowych, * <WATCHDOG> - restart urządzenia po wystąpieniu błędu sprzętowego, * <BATERIA > - niesprawność baterii zasilania pamięci (z podtrzymaniem). * <SUM. KTR> - błąd sumy kontrolnej parametrów głównych, *<PAR.ROZ.> - błąd sumy kontrolnej parametrów rozszerzonych, *<PAR.SEL > - błąd sumy kontrolnej parametrów wyboru wej. 1 ParSel, *<PAR.NR > *<ef-rxxxx> *<efl.xxxx> *<IntErrxx> *<ErPxyyyy> - błąd sumy kontrolnej parametrów wyboru wej.2 ParSel, - nastąpił odzysk parametrów (z zewnętrznej pamięci Flash), z powodu błędów w pamięci RAM, xxxx - kod błędu - błąd zapisu parametrów do zewnętrznej pamięci Flash, xxxx - kod błędu - błąd wewnętrzny urządzenia, xx - kod błędu - błąd wewnętrzny urządzenia, yyyy - kod błędu Wystąpienie błędu urządzenia, powoduje zwarcie styków przekaźnika AL oraz jednocześnie funkcja wyjściowa BŁĄD zostanie wysterowana na logiczną 1. Stan ten utrzymywany jest aż do czasu wyzerowania sygnalizacji, lub pod warunkiem usunięcia przyczyny powstania awarii. Computers & Control Sp. j. 3-7

8 Komunikaty alarmowe pulpitu lokalnego, które nie powodują powstania błędu urządzenia: * < SIEC > - nastąpił zanik zasilania zabezpieczenia, * < RESTART > - nastąpił programowy restart zabezpieczenia, * < BUFOR > - w wyniku nieodczytywanych dzienników lub rejestratora zdarzeń, nastąpiło nadpisanie dziennika pracy lub rejestratora zakłóceń, * < GOT.WYL > - nastąpił brak gotowości wyłącznika, * < WYL. ZAJ. > - nastąpiło sterowanie wyłącznikiem, gdy wyłącznik był zajęty (przez inne sterowanie lub brak gotowości) * <CIAG.OBW> - nastąpiło przerwanie ciągłości wyłącznika, * <BEZPIECZ> - wystąpiła awaria bezpiecznika przekładników napięciowych, Sygnalizacja lokalna diody LED nr 16 Ciągłe świecenie diody jest równoznaczne z wystąpieniem błędu urządzenia. Mruganie diody LED nr 16 (z częstotliwością 1[Hz]), jest związane z tym, że zabezpieczenie nie znajduje się w trybie pracy normalnej, lecz w trybie serwisowym. Jeżeli dioda zaświeca się na chwilę (dłużej jest zgaszona niż świeci), oznacza to iż zabezpieczenie znajduje się w trybie serwisowym, ale błąd urządzenia nie występuje. W tej sytuacji przekaźnik AL i funkcja wyjściowa BŁĄD nie są wysterowane. Jeżeli dioda gaśnie się na chwilę (dłużej jest zaświecona niż zgaszona), oznacza to iż zabezpieczenie znajduje się w trybie serwisowym, i jednocześnie występuje błąd urządzenia. W tej sytuacji przekaźnik AL posiada zwarte styki i funkcja wyjściowa BŁĄD są wysterowane. Computers & Control Sp. j. 3-8

9 5. Sygnalizacja UP Sygnalizacja UP jest osobnym modułem, który posiada swoje funkcje wejściowe, parametry oraz funkcje wyjściowe. Dla sygnalizacji UP, w zabezpieczeniach występuje dedykowany przekaźnik UP w złączu zasilacza ZN (normalnie otwarte styki wyjściowe, zaciski 085, 086). Sygnalizację UP mogą pobudzić: jedna z czterech funkcji wejściowych Wejście sygnalizacyjne i, i = 1 do 4, funkcja wejściowa Wejście kontroli napięcia sygnalizacyjnego, awaria bezpieczników, brak gotowości wyłącznika, przerwana ciągłość obwodów wyłączających wyłącznika, przerwana ciągłość obwodu załączania wyłącznika, praca w trybie serwisowym, błąd 1. odwzorowania łączników, błąd 2. odwzorowania łączników, zadziałanie przy blokadzie (wyłączenia) przekroczenie sumy prądów wyłącznika błąd sieci (Ethernet) Ponadto sygnalizacja może pracować w 5 różnych trybach. Sygnalizacja UP Wejście sygnalizacyjne 1 Wejście sygnalizacyjne 2 Wejście sygnalizacyjne 3 Wejście sygnalizacyjne 4 Funkcje wejściowe PARAMETRY: tryb pracy opóźnienie sygnalizacji o 15 sek. maska sygnałów wejściowych Funkcje wyjściowe Wyjście sygnalizacyjne Brak napięcia sygnalizacyjnego Awaria bezpieczników Brak gotowości wyłącznika Przerwana ciągłość obwodów wyłączających wyłącznika Przerwana ciągłość obwodu załączającego wyłącznika Praca w trybie serwisowym Błąd 1. odwzorowania łączników Błąd 2. odwzorowania łączników Zadziałanie przy blokadzie (wyłącznika) Przekroczenie sumy prądów wyłącznika Błąd sieci (Ethernet) Sygnały wejściowe Sygnały wyjściowe Computers & Control Sp. j. 3-9

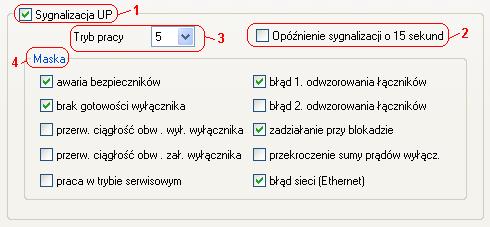

10 Konfigurację sygnalizacji UP nastawia się w zakładce Dodatkowe. Rys.5. Parametry sygnalizacji UP Ad. 1, Sygnalizacja UP Określa czy sygnalizacja UP jest aktywna w zabezpieczeniu. Ad. 2, Opóźnienie sygnalizacji o 15 sekund Przy wybraniu tej opcji, po wystąpieniu pobudzenia sygnalizacji UP, wyjście sygnalizacyjne jest opóźniane o 15 sekund. Ad. 3, Tryb pracy Definiuje tryb działania sygnalizacji UP. Zabezpieczenie posiada 5 trybów pracy sygnalizacji UP. Każdy z trybów definiuje jak zachowa się funkcja wyjściowa Wyjście sygnalizacyjne. Wyjście to ma specjalny charakter, ponieważ zostało rozdzielone sterowanie na: przekaźnik - dedykowany przekaźnik sygn. UP, i ewentualnie wybrany przekaźnik w funkcji wyjściowej Wyjście sygnalizacyjne, LED - wybrana dioda LED w funkcji wyjściowej Wyjście sygnalizacyjne, pozostała część f.wyj. - np. wybrany sygnał wewnętrzny SWE, sygnał rejestratora lub pobudzenie rejestratora w funkcji wyjściowej Wyjście sygnalizacyjne, Każde z powyższych sterowań dla sygnalizacji UP, zachowa się inaczej, w zależności od wybranego trybu. Od niego również zależy jaki będzie efekt, w momencie wystąpienia zerowania sygnalizacji (kasowania sygnalizacji UP), gdy pobudzenie sygn. UP trwa, oraz gdy pobudzenia sygn. UP już nie ma. Poniżej przedstawiono graficznie zachowanie się funkcji wyjściowej Wyjście sygnalizacyjne w różnych trybach. Computers & Control Sp. j. 3-10

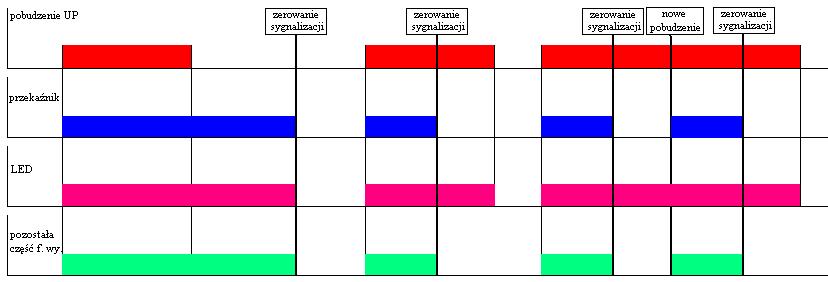

11 Tryb 1 Suma logiczna dynamiczna bez zatrzasku Pojawienie się pobudzenia uaktywnia funkcję wyjściową UP, natomiast brak pobudzenia powoduje odpadnięcie funkcji wyjściowej UP (działa jak klasyczna funkcja wyjściowa). Zerowanie sygnalizacji nie wpływa na działanie sygnalizacji UP. Rys.6. Pobudzenie i sygnalizacja UP w trybie 1 Tryb 2 Suma logiczna z zatrzaskiem Pojawienie się pobudzenia uaktywnia funkcję wyjściową UP, natomiast brak pobudzenia powoduje odpadnięcie SWE, sygn. REJ oraz pob. rejestratora, natomiast odpadnięcie LED i przekaźników następuje po wyzerowaniu sygnalizacji. Zerowanie sygnalizacji, zeruje LED i przekaźnik tylko wtedy, gdy brak pobudzenia UP. Natomiast jeżeli w trakcie pobudzenia UP zostanie wyzerowana sygnalizacja, to po ustąpieniu pobudzenia UP, odpadnie cała funkcja wyjściowa. Rys.7. Pobudzenie i sygnalizacja UP w trybie 2 Computers & Control Sp. j. 3-11

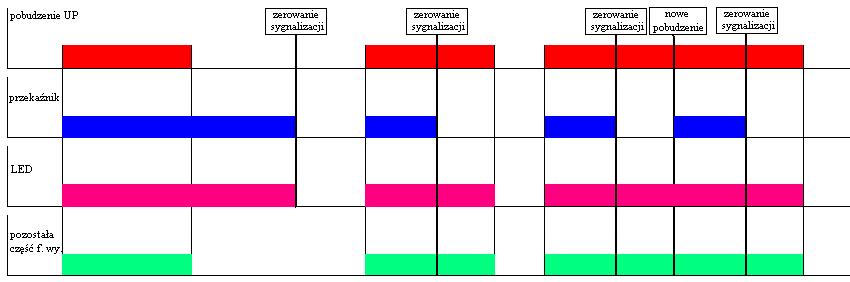

12 Tryb 3 Suma logiczna z zatrzaskiem i pamięcią na przekaźnik i LED Pojawienie się pobudzenia uaktywnia funkcję wyjściową UP, natomiast brak pobudzenia powoduje odpadnięcie SWE, sygn. REJ oraz pob. rejestratora, odpadnięcie przekaźników następuje zawsze po wyzerowaniu sygnalizacji. Natomiast zerowanie sygnalizacji powoduje uaktualnienie diody LED w momencie zerowania jeżeli będzie pobudzone UP to LED świeci nadal, natomiast jeżeli nie ma pobudzenia to gaśnie. Rys.8. Pobudzenie i sygnalizacja UP w trybie 3 Tryb 4 Suma logiczna z zatrzaskiem i pamięcią na funkcji wyjściowej Pojawienie się pobudzenia uaktywnia funkcję wyjściową UP, natomiast brak pobudzenia nie powoduje odpadnięcia funkcji wyjściowej. Po wyzerowaniu sygnalizacji zawsze odpada: przekaźnik, SWE, sygn. REJ oraz pob. rejestratora. Dioda LED po wyzerowaniu sygnalizacji gaśnie tylko wtedy, gdy w momencie zerowania nie ma już pobudzenia UP. Jeżeli w momencie zerowania sygnalizacji występuje pobudzenie UP, to dioda nie gaśnie, ale gdy (po takim zerowaniu sygn.) odpadnie pobudzenie UP to dioda gaśnie. Rys.9. Pobudzenie i sygnalizacja UP w trybie 4 Computers & Control Sp. j. 3-12

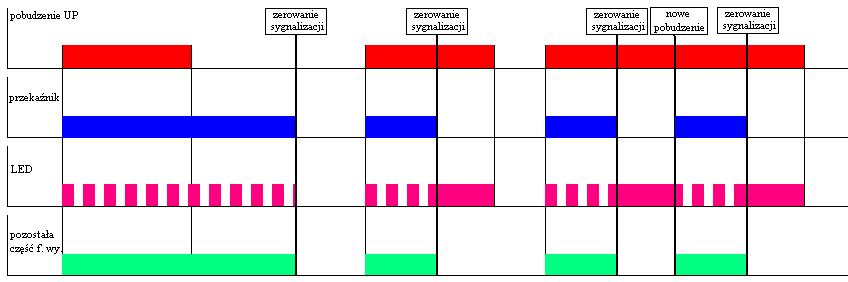

13 Tryb 5 Suma logiczna z zatrzaskiem i pamięcią na funkcji wyjściowej z dodatkową sygnalizacją LED Pojawienie się pobudzenia uaktywnia funkcję wyjściową UP, natomiast brak pobudzenia nie powoduje odpadnięcia funkcji wyjściowej. Po wyzerowaniu sygnalizacji zawsze odpada: przekaźnik, SWE, sygn. REJ oraz pob. rejestratora. Dioda LED po wyzerowaniu sygnalizacji gaśnie tylko wtedy, gdy w momencie zerowania nie ma już pobudzenia UP. Jeżeli w momencie zerowania sygnalizacji występuje pobudzenie UP, to dioda przechodzi ze stanu mrugania do stanu świecenia ciągłego. Następnie, gdy odpadnie pobudzenie UP to dioda gaśnie. Jeżeli występuje pobudzenie UP (dioda mruga), następnie zostanie wykonane zerowanie sygnalizacji (dioda świeci ciągle), i następuje nowe (inne) pobudzenie UP (bez odpadnięcia poprzedniego pobudzenia UP), to dioda LED zaczyna mrugać. Rys.10. Pobudzenie i sygnalizacja UP w trybie 5 Zasada działania tego trybu jest zgodna z działaniem centralnej sygnalizacji. Można modyfikować działanie powyższych trybów działania UP, wykorzystując: istniejące tryby UP, sygnały wewnętrzne SWE funkcji wyjściowej sygnalizacji UP oraz funkcje logiczne. Ad. 4, Maska Maska określa jakie dedykowane sygnały wewnętrzne, mogą pobudzić sygnalizację UP. Computers & Control Sp. j. 3-13

14 Funkcje wejściowe i wyjściowe sygnalizacji UP: F.wej. Wejście sygnalizacyjne 1 F.wej. Wejście sygnalizacyjne 2 F.wej. Wejście sygnalizacyjne 3 F.wej. Wejście sygnalizacyjne 4 Na wejścia te można podać dowolne wejście fizyczne, sygnał wewnętrzny SWE, lub funkcję logiczną, które mogą pobudzić sygnalizację UP. F.wej. Wejście kontroli napięcia sygnalizacyjnego F.wyj. Brak napięcia sygnalizacyjnego Wejście kontroli napięcia sygnalizacyjnego umożliwia podpięcie napięcia sygnalizacyjnego na dowolne wejście fizyczne w celu jego kontroli. Jeżeli nie zostanie zadeklarowane to wejście kontroli, to wówczas funkcja wyjściowa Brak napięcia sygnalizacyjnego jest nieaktywna oraz nie jest pobudzana od tego sygnalizacja UP. Jeżeli na zadeklarowanym wejściu odpadnie napięcie sygnalizacyjne (stan wejścia zmieni się z aktywnego do nieaktywnego poziomu), to jest pobudzana sygnalizacja UP i funkcja wyjściowa Brak napięcia sygnalizacyjnego zostaje wysterowana. Computers & Control Sp. j. 3-14

15 6. Tryb serwisowy Zabezpieczenie ma możliwość sygnalizacji (dla systemu nadrzędnego) stanu, w którym wszelkie manipulacje przy urządzeniu mają charakter ruchowy i/lub odstawiony z pracy w polu (linii). Może to mieć miejsce przy uruchomieniach, zmian konfiguracji, testach, sprawdzeniach, naprawach serwisowych, kontrolach, przeglądach. Jeżeli urządzenie pracuje w trybie serwisowym, to: wysyłana jest informacja do systemu nadrzędnego o pracy w trybie serwisowym, dioda LED nr 16 mruga z częstotliwością 1Hz, w miejscu wyświetlania czasu na pulpicie lokalnym znajduje się informacja o pracy w trybie serwisowym, Zmiana trybu pracy, jest możliwa tylko jeżeli użytkownik posiada pełne uprawnienia. Aby zmienić tryb pracy zabezpieczenia należy użyć panelu lokalnego zabezpieczenia, w menu głównym wybieramy opcję PROGRAM Diagnostyka SERWIS. W okienku Serwis urządzania wyświetlany jest aktualny tryb pracy. Strzałkami w górę i w dół jest możliwość zmiany na określony tryb. Klawiszem S wybieramy zmianę, a następnie klawiszem N należy potwierdzić zmianę trybu pracy urządzenia. UWAGA: Każda zmiana trybu z pracy serwisowej na tryb normalny powoduje usunięcie wszystkich dzienników pracy i rejestracji zakłóceń. Pozwala to na automatyczne usunięcie danych, które nie zostały wykorzystane w trybie serwisowym. Tryby pracy zabezpieczenia: Normalny Tryb pracy zabezpieczenia, w którym urządzenie nie pracuje w trybie serwisowym. W trybie normalnym stan zabezpieczenia określony jest jako: zabezpieczenia czynnego (załączonego) w linii. Dioda LED nr 16 nie mruga i wysyłana jest do systemu informacja o pracy w trybie normalnym. Funkcje serwisowe są niedostępne. Rejestracje zakłóceń i dzienniki zdarzeń (dla CCBUS i IEC ), są dostępne dla wszystkich kanałów transmisyjnych. Brak możliwości użycia generatora cyfrowego. Brak dostępu do funkcji lokalnego testu wyjść przekaźnikowych. Poniższe opisy trybów serwisowych ukazują różnice pomiędzy trybem normalnym Serwis 1 Różnica pomiędzy trybem normalnym tyko taka, że wysyłana jest informacja do systemu nadrzędnego o pracy w trybie serwisowym i dioda LED nr 16 mruga z częstotliwością 1Hz. Computers & Control Sp. j. 3-15

16 Serwis 2 Wysyłana jest informacja do systemu nadrzędnego o pracy w trybie serwisowym i dioda LED nr 16 mruga z częstotliwością 1Hz. Dodatkowo dostępne są funkcje diagnostyczne i funkcje lokalnego testu wyjść przekaźnikowych. Serwis 3 Wysyłana jest informacja do systemu nadrzędnego o pracy w trybie serwisowym i dioda LED nr 16 mruga z częstotliwością 1Hz. Dodatkowo dostępne są funkcje diagnostyczne, funkcje lokalnego testu wyjść przekaźnikowych i możliwe są cyfrowe wymuszenia generatora przebiegu. Serwis 4 Wysyłana jest informacja do systemu nadrzędnego o pracy w trybie serwisowym i dioda LED nr 16 mruga z częstotliwością 1Hz. Dostępne są funkcje diagnostyczne i funkcje lokalnego testu wyjść przekaźnikowych. W trybie tym dzienniki zdarzeń i rejestracje zakłóceń dostępne są tylko w kanale inżynierskim (Ethernet kanał 1). W protokole IEC nie będą wysyłane zdarzenia spontaniczne, jedynie status (GI), w którym jest informacja o pracy w trybie serwisowym i pomiary analogowe. Możliwe są również cyfrowe wymuszenia generatora przebiegu. Serwis 5 Działanie jak w trybie 4. Dodatkowo blokowane są fizyczne wyjścia przekaźnikowe (PA, PB, PC, PD) (stan przekaźników wyzerowany). Są również zerowane sygnały SWE dla automatyk AoE. 6.1 Funkcje diagnostyczne Funkcje diagnostyczne dostępne są z poziomu panelu lokalnego zabezpieczenia i w odpowiednim trybie serwisowym. Funkcje te znajdują się w menu PROGRAM Diagnostyka, umożliwiają one m.in. pobudzenie rejestratora (na żądanie), podgląd stanu Ethernet'u i poprawności synchronizacji DCF. Computers & Control Sp. j. 3-16

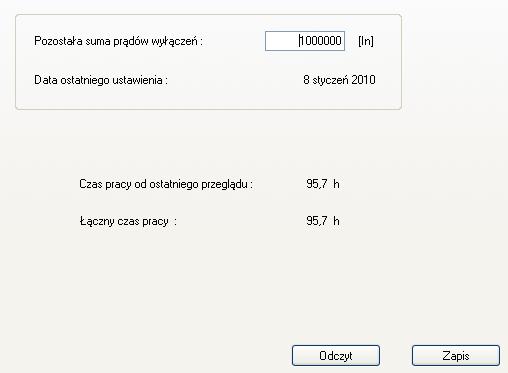

17 7. Liczniki czasów pracy i sumy prądów wyłączeń Funkcja rozszerzona czasu pracy od ostatniego przeglądu oraz łącznego czasu pracy służy do diagnostyki samego zabezpieczenia dla służb serwisowych. Z poziomu zabezpieczenia możliwe jest wyzerowanie obu czasów tylko przez służby serwisowe. Na wyświetlaczu lokalnym, z poziomu menu głównego (operując odpowiednimi strzałkami oraz klawiszem S (select)) możliwe jest wejście do menu LICZNIKI (wybór - klawisz N (next)). Dzięki temu pojawi się okienko licznika sumy prądów wyłączanych, czasu pracy od ostatniego przeglądu oraz łącznego czasu pracy. Ostatnie ustawienie : Pozostala suma I-wyl: In Czas od przegladu : 63.4 h Laczny czas pracy : h Jednoczesne naciśnięcie klawiszy (prawo) i S (select) blokuje i odblokowuje zliczanie prądów wyłączanych. Po zablokowaniu zliczania prądów pojawi się w drugiej linijce napis BL. Podgląd liczników pracy jest możliwy w program SAZ Nastawy online Funkcje rozszerzone Liczniki. Rys.11. Okno funkcji rozszerzonych - liczniki Jeżeli zliczanie prądów jest odblokowane to po każdym wyłączeniu awaryjnym (funkcja wej. Zabezpieczenie załączone musi być aktywna), następuje dekrementacja licznika sumy prądów wyłączeń o wartość prądu zwarciowego. Jeżeli wartość tego licznika będzie mniejsza od zera to zostanie wysterowana funkcja wyjściowa Przekroczona suma prądów wyłączonych, oraz sygnał wewnętrzny przekroczenie sumy prądów wyłącznika, który może być wykorzystany np. w masce pobudzeń sygnalizacji UP. Computers & Control Sp. j. 3-17
