1 Przegląd techniczny NPS Napowietrzne rozłączniki modułowe średniego napięcia

2

3 Spis treści Wstęp... 4 Przegląd technologii Technologia NPS... 5 Zalety... 9 Przykłady instalacji Podstawowe zasady instalacji Instalacja i pakowanie Głównie części Sposób zamawiania Kod zamówienia wizualizacja Kod zamówienia tabela szybkiego wyboru.20 Kod zamówienia pomoc Kod zamówienia szczegółowy opis Liczba faz Typy biegunów Poprzeczka i mocowanie biegunów Mocowanie poprzeczki Wybór długości wału Dźwignia manewrowa Zaciski liniowe Wyposażenie od strony ruchomej Wyposażenie od strony stałej Cięgna Prowadnice cięgna Napęd Mocowanie napędu Napęd uziemnika od strony stałej Mocowanie napędu uziemnika od strony stałej Napęd uziemnika od strony ruchomej Mocowanie napędu uziemnika od strony ruchomej Podstawy bezpiecznikowe Części zamienne Napowietrzny rozłącznik w izolacji powietrznej NPS kv 3

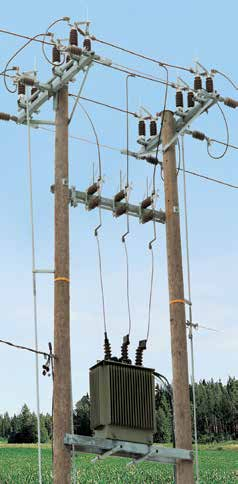

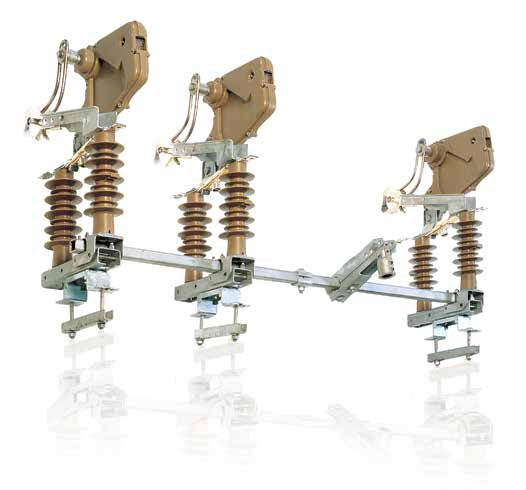

4 Wstęp NPS to wiele lat doświadczeń w eksploatacji oraz instalacje w prawie każdym miejscu na świecie. Wraz z rozłącznikami NPS ABB dostarcza klientom niezawodność, możliwość pracy w każdych warunkach klimatycznych oraz różnych układach sieci średniego napięcia. Dodatkowo rozłączniki mogą być manewrowane zarówno ręcznie, jak i elektrycznie (np. zdalnie), co sprawia, że istnieje możliwość realizacji funkcji łącznika sekcyjnego w sieci dystrybucyjnej. Biorąc pod uwagę ww. cechy można stwierdzić, że rozłączniki NPS są kluczowym elementem rozwoju sieci inteligentnych. NPS to: wersje o różnej zdolności wyłączania prądu znamionowego A, różne konfiguracje z manewrowaniem ręcznym oraz elektrycznym lokalnie lub zdalnie, szeroka gama dodatkowego wyposażenia w zależności od potrzeb w miejscu instalowania. Cechy charakterystyczne: stabilna konstrukcja mechaniczna przeznaczona do instalowania w różnych warunkach klimatycznych, możliwość przystosowania rozwiązania do specyficznych potrzeb każdego Klienta, konstrukcja umożliwiająca znaczne ograniczenie czasu instalacji lub modyfikacji w miejscu zainstalowania, pakowanie ograniczające koszt transportu i magazynowania, różne materiały izolatorów: porcelana, silikon, żywica epoksydowa specjalne powłoki zapewniające wysoki poziom odporności na korozję, brak oleju w układach gaszących prąd ochrona środowiska, konstrukcja modułowa z dużą różnorodnością akcesoriów: uziemniki z obu stron rozłącznika, możliwość dostawy niezależnego uziemnika, przekładniki prądowe i ograniczniki przepięć montowane na tej samej konstrukcji wsporczej, 1. Szeroki zakres napędów silnikowych Punkty rozłącznikowe zdalnie sterowane 4. Różne rozwiązania układów wyłączania prądów roboczych 5. Stacje transformatorowe słupowe Napowietrzny rozłącznik w izolacji powietrznej NPS kv

5 Przegląd technologii Technologia NPS Modułowa konstrukcja oraz szeroki zakres wyposażenia dodatkowego powoduje, że NPS ma praktycznie nieograniczone możliwości w zakresie realizowania funkcji określonych dla tego typu urządzeń w sieci dystrybucyjnej. Każdy rozłącznik może być modyfikowany w zależności od zmieniających się wymagań w miejscu instalacji. W NPS stosuje się 3 typy izolatorów wsporczych: porcelanowe, z żywicy epoksydowej hydrofobowej cykloalifatycznej, silikonowe. Na szczególną uwagę zasługuje wersja na izolatorach żywicznych ze względu na swoją lekkość, odporność na udary mechaniczne i działanie łuku elektrycznego. W zależności od wymagań mogą być stosowane izolatory o różnych drogach upływu. Standardowym elementem wyłączania prądów roboczych jest elastyczny styk opalny (migowy). W przypadku wymaganych wyższych wartości wyłączalnego prądu roboczego stosuje się komory wyłączeniowe lub specjalny styk opalny migowy. Główny tor prądowy wykonany jest z miedzi elektrolitycznej srebrzonej, co zapewnia małą rezystancję przejścia elementów stykowych. Elementem styku głównego są miedziane nakładki stykowe (srebrzone) mocowane za pomocą sprężyny nierdzewnej. Gwarantuje to samoustawność styków w położeniu zamkniętym, dodatkowo pozytywnie wpływając na rezystancję przejścia w styku głównym. Dzięki temu uzyskujemy również stosunkowo niską siłę potrzebną do zamykania i otwierania rozłącznika, co pozytywnie wpływa na walory eksploatacyjne rozłącznika. Dodatkowo nakładki zwiększają docisk przy przepływie prądu zwarciowego, zwiększając wytrzymałość zwarciową rozłącznika. W celu przedłużenia żywotności styków głównych nakładki stykowe w bardzo prosty sposób można obrócić o 180. Do tej operacji wystarczą zwykłe szczypce. 1. Szeroki zakres wyposażenia dodatkowego (wersja z trzecim izolatorem, podstawy bezpiecznikowe, uziemniki od strony izolatora obrotowego, podstawa zintegrowana z NPS, UEKE3A1, UEKE3B1 napędy ręczne 2. Bieguny z różnymi izolatorami 1 2 Napowietrzny rozłącznik w izolacji powietrznej NPS kv 5

6 Przegląd technologii Technologia NPS Wszystkie elementy stalowe konstrukcji rozłącznika są cynkowane ogniowo zgodnie z ISO1461, co gwarantuje wysoki poziom odporności antykorozyjnej. Elementy wykonane z miedzi są srebrzone, z wyjątkiem przyłączy, które są cynowane, co ułatwia przyłączanie przewodów wykonanych z aluminium i miedzi bez konieczności stosowania podkładek kupalowych w celu ochrony przed efektem korozji elektrolitycznej. Elementy elastyczne miedziane są cynowane, natomiast elementy aluminiowe zostały wykonane ze specjalnego stopu aluminium, który zapewnia wysoką odporność na warunki otaczającego środowiska. Jeśli klient tego wymaga, w cięgnie napędowym można zastosować izolatory z żywicy acetalowej (do 24 kv) lub kompozytów (do 36 kv). Wszystkie części standardowe (śruby, nakrętki, podkładki itp.) są wykonane ze stali cynkowanej ogniowo lub ze stali nierdzewnej. To sprawia, że rozłączniki NPS mają bardzo wysoką odporność antykorozyjną, co pozwala na ich długą eksploatacjię nawet po zainstalowaniu w najtrudniejszych warunkach środowiskowych. Komory wyłączeniowe Są cztery różne wersje rozłącznika NPS, w zależności od wielkości znamionowego prądu wyłączalnego: standardowe styki opalne (migowe) do wyłączania prądów o wartościach: do 25 A dla 24 kv, specjalne styki migowe (NPAK1) o zwiększonej zdolności wyłączania prądów: do 50 A dla 24 kv komora powietrzna (NPAK4S), posiada zdolność wyłączalną prądu roboczego 125 A (24kV) komora powietrzna (NPAK4), posiada zdolność wyłączalną prądu roboczego 250 A (24kV) komora powietrzna (NPAK5), posiada zdolność wyłączalną prądu roboczego 630 A (24kV) 1. Różne wersje wyłączania prądów roboczych 2. Stal nierdzewna oraz cynkowanie ogniowe wysoka odporność na korozję Napowietrzny rozłącznik w izolacji powietrznej NPS kv

7 Skrzynki sterownicze Skrzynki sterownicze dedykowane do rozłącznika NPS (z silnikiem) są przystosowane do wyposażenie w funkcje zdalnego sterowania i automatyki. Z wykorzystanie przekaźników dedykowanych firmy ABB REC601/603 lub REC615 możliwe jest stworzenie zarówno prostych aplikacji jak zdalne zamknij/ otwórz rozłącznika jak i po bardziej zaawansowe aplikacje sekcjonowania, SPZ, wykrywania zwarć i pomiary prądów. Podstawowe funkcje REC601/ Sterowanie 1 (REC601) lub 3 (REC603) napędami 2. Komunikacja przez GPRS 3. Moduł ładowania baterii z kompensacją temperatury, zabezpieczeniem przed głębokim rozładowaniem 4. Zabezpieczenie przeciążeniowe silnika Podstawowe funkcje REC615 1 Sterowanie: do pięciu napędów, 2. Zdalna komunikacja przystosowana do zastosowania w sieciach inteligentnych 3. Zabezpieczenia nadprądowe i ziemnozwarciowe 4. Zabezpieczenie częstotliwościowe i napięciowe 5. Pomiary łącznie z jakości energii. 6. Szybkie uruchamianie standardowe konfiguracje 7. Zaprojektowany do IEC Wspiera komunikację GOOSE. 8. Możliwe podłączenie sensorów 9. Schemat jednokreskowy na wyświetlaczu HMI 10. Zdalna komunikacja przez: IEC IEC Napęd silnikowy 2. Napęd wyposażony w przekaźnik REC Napowietrzny rozłącznik w izolacji powietrznej NPS kv 7

8 Przegląd technologii Technologia NPS Skrzynki sterownicze mogą być również bez napędu silnikowego. W takim przypadku są wykorzystywane w aplikacjach jako skrzynka master dla kilku napędów silnikowych, znajdujących się w jednej lokalizacji. Ma to również zastosowanie dla aparatów które mają napęd silnikowy zintegrowany (np Sectos). Cechy skrzynek sterowniczych ABB: jednostki typu master z przekaźnikiem, radiem itp; lub slave tylko obwody wykonawcze sterowniki i/lub zabezpieczenia innych producentów mogą być zainstalowane dwa rozmiary standardowych skrzynek standardowe zaciski to zainstalowania różnych przekaźników dostępne różne opcje ładowarek, akumulatorów obudowa ze stali nierdzewnej obudowa o stopniu ochrony IP55 zespół silnika dwa rozwiązania: szybkość działania 1,2 s lub 3 s ponad 30 lat doświadczenia różne napięcia zasilania silnika jak i sterowania 24, 48, 110, 220 VDC, 110, 230 VAC 1. Skrzynka sterująca z REC Skrzynka sterująca z REC Przekaźnik sterujący REC603 z komunikacją GPRS 4. Przekaźnik sterujący REC Napowietrzny rozłącznik w izolacji powietrznej NPS kv

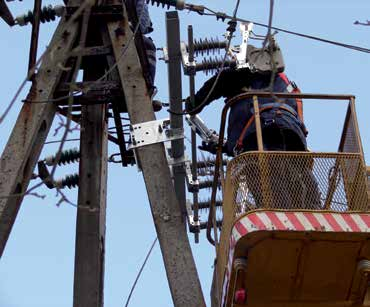

9 Przegląd technologii Korzyści Konstrukcję NPS charakteryzuje jednocześnie duża stabilność mechaniczna i lekkość. Urządzenie może pracować w każdych warunkach atmosferycznych, w różnych pozycjach/konfiguracjach, można nim sterować zdalnie i ręcznie. Wyposażenie w napęd elektryczny pozwala na zastosowanie w systemach automatyki sieci przesyłowej związanych ze zdalnym sterowaniem lub SPZ. Korzyści budowa modułowa: bardzo łatwy w montażu, redukuje czas, koszt i podnosi bezpieczeństwo związane z instalacją, redukcja powierzchni magazynowej i objętości w transporcie przyczynia się do znacznych oszczędności po stronie klienta, łatwa modyfikacja zarówno w miejscu zainstalowania, jak i w magazynie u klienta, np. poprzez prostą wymianę układu gaszenia łuku można znacznie podnieść parametry znamionowego prądu wyłączalnego bez konieczności zakupu nowego rozłącznika, najwyższa jakość materiałów i zabezpieczeń antykorozyjnych: wszystkie elementy wytrzymują praktycznie cały cykl eksploatacji rozłącznika, przyłącza przystosowane zarówno do przewodów aluminiowych, jak i miedzianych, bez narażania ich na ewentualną degradację związaną z korozją elektrolityczną, specjalne rozwiązania: lepsza współpraca z przyłączoną linią napowietrzną (trzeci izolator, obrotowe przyłącza), wydłużanie czasu życia obracane nakładki w układzie styków głównych. Dodatkowe wyposażenie: umożliwia zastosowanie funkcji automatyki sieci, powoduje, że NPS jest elementem funkcjonowania systemu sieci inteligentnych i realizacji funkcji związanych z samonaprawą sieci lub eliminacją zwarć i podnoszeniem niezawodności zasilania, umożliwia zaoferowanie specjalnych rozwiązań/funkcji związanych z wymaganiami w miejscu zainstalowania uziemniki z obu stron, bezpieczniki ograniczające prąd zwarcia, ograniczniki przepięć, przekładnik Modułowa konstrukcja i wysokiej jakości materiały powodują bezpieczeństwo i łatwość instalacji Napowietrzny rozłącznik w izolacji powietrznej NPS kv 9

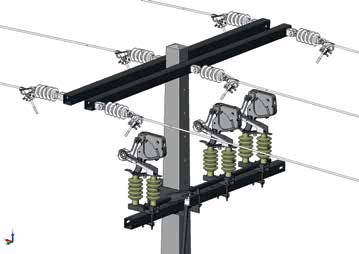

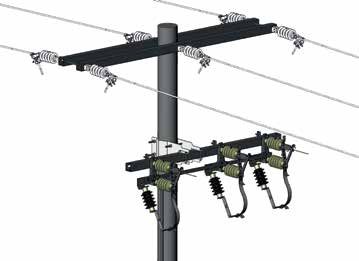

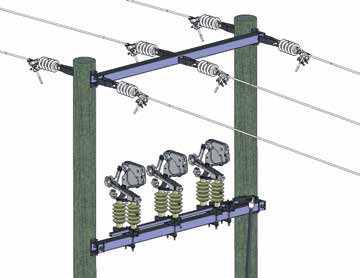

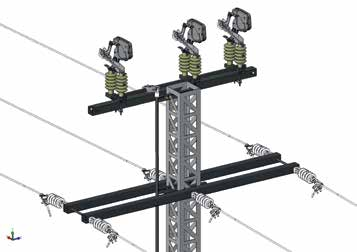

10 Przegląd technologii Przykładowe instalacje na słupach Dwa słupy drewniane instalacja pozioma Jeden słup drewniany instalacja pozioma Jeden słup betonowy kwadratowy instalacja pozioma Jeden słup stalowy instalacja pozioma Jeden słup betonowy okrągły instalacja pionowa 10 Napowietrzny rozłącznik w izolacji powietrznej NPS kv

11 ~750 ~1200 ~10 m Słup pojedynczy, rozłącznik poniżej linii z napędem ręcznym, instalacja pozioma. Napowietrzny rozłącznik w izolacji powietrznej NPS kv 11

12 Przegląd technologii Przykładowe instalacje na słupach ~1200 ~10m ~750 Słup podwójny, rozłącznik w linii z napędem ręcznym, instalacja pozioma. 12 Napowietrzny rozłącznik w izolacji powietrznej NPS kv

13 ~1200 ~10 m ~750 Słup pojedynczy, rozłącznik poniżej linii z napędem ręcznym, instalacja pionowa. Napowietrzny rozłącznik w izolacji powietrznej NPS kv 13

14 Przegląd technologii Przykładowe instalacje na słupach ~1400 ~750 ~10 m Słup pojedynczy, rozłącznik w linii z napędem silnikowym i zdalnym sterowanie, instalacja pozioma. 14 Napowietrzny rozłącznik w izolacji powietrznej NPS kv

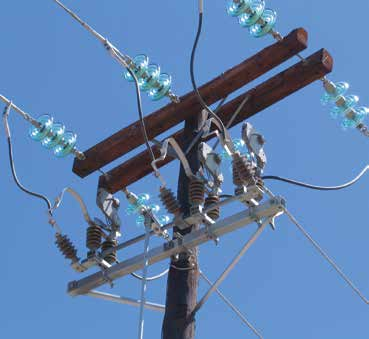

15 Napowietrzny rozłącznik w izolacji powietrznej NPS kv 15

16 Przegląd technologii Podstawowe zasady instalacji instalacja pozioma główny tor prądowy w pozycji poziomej instalacja pionowa główny tor prądowy w pozycji pionowej Prawidłowy sposób montażu rozłącznika z komorą NPAK4 lub NPAK5 instalacja pozioma instalacja pionowa Nieprawidłowy sposób montażu rozłącznika z komorą NPAK4 lub NPAK5 16 Napowietrzny rozłącznik w izolacji powietrznej NPS kv

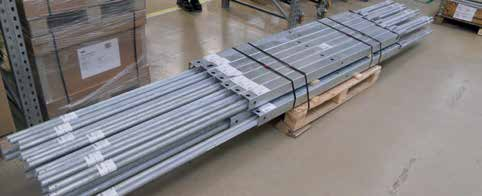

17 Przegląd technologii Instalacja i pakowanie Wszystkie standardowo zamówione aparaty typu NPS będą dostarczone w modułach. Montaż modułów w jeden kompletny aparat, odbywa się już na obiekcie i leży w gestii zamawiającego. Zazwyczaj jest to praca dla 2 osób z podnośnikiem, dźwig jest niepotrzebny. W zależności od wyposażenie, na jednej EURO palecie może się zmieścić do 18 kompletów NPS 24 kv. Osobno będą spakowane ponadgabarytowe części jak poprzeczki, wały i cięgna. Na specjalne zamówienie NPS może być podmontowany na poprzeczce. Prosimy o kontakt z fabryką w celu uzyskania szczegółowej informacji. Instalacja NPS na słupie przy użyciu tylko podnośnika Moduły rozłącznika NPS w jednym kartonie Do 16 zestawów NPS na jednej palecie (bez komór) Do 8 zestawów NPS na jednej palecie (z komorami) Standardowy sposób pakowania modułów NPS 24 kv Osobno spakowane są duże części - do 30 zestawów na jednej palecie (poprzeczki, cięgna, wały) Napowietrzny rozłącznik w izolacji powietrznej NPS kv 17

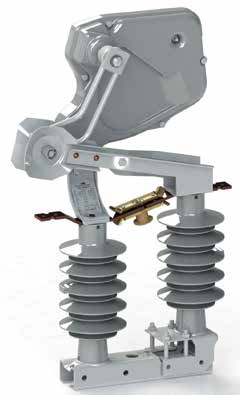

18 Przegląd technologii Główne części Biegun Elementy bieguna SA CT dźwignia Układ rozłączający (styk migowy lub komora) uchwyt bieguna główny tor prądowy poprzeczka wał prowadnica cięgna izolatory izolator cięgna rama prowadnica cięgna strona stała strona ruchoma mocowanie napędu Napęd (ręczny lub silnikowy) 18 Napowietrzny rozłącznik w izolacji powietrznej NPS kv

19 Sposób zamawiania Kod zamówienia wizualizacja Opis pola Numer pola w kodzie zamówienia: Liczba faz 1 Typ bieguna 2 Poprzeczka i mocowanie biegunów 3 Mocowanie poprzeczki do słupa 4 Długość wału 5 Typ dźwigni 6 Zaciski liniowe 7 Wyposażenie od strony ruchomej 8 Wyposażenie od strony stałej 9 Typ cięgien i izolatora cięgna 10 Prowadnice cięgna 11 Napęd rozłącznika 12 Mocowanie napędu rozłącznika 13 Napęd uziemnika od strony stałej 14 Mocowanie napędu uziemnika 15 od strony stałej Napęd uziemnika od strony ruchomej 16 Mocowanie napędu uziemnika od strony 17 ruchomej Twój wybór Napowietrzny rozłącznik w izolacji powietrznej NPS kv 19

20 Sposób zamawiania Kod zamówienia tabela szybkiego wyboru Tabela wyboru jest zalecana tylko dla zaawansowanych użytkowników Kilka stron dalej jest dokładny opis każdej funkcjonalności z rysunkami Numer pola Twój wybór faza Liczba 2 2 fazy faz 3 3 fazy B1 24 kv, odłącznik, izolatory HCEP, 755 mm drogi upływu, typ NPS24B1-WWJ2 B2 24 kv, rozłącznik 25 A, izolatory HCEP, 755 mm drogi upływu, typ NPS24B1-J2 B3 24 kv, rozłącznik 50 A, izolatory HCEP, 755 mm drogi upływu, typ NPS24B1-K1J2 B4 24 kv, rozłącznik 250 A, izolatory HCEP, 755 mm drogi upływu, typ NPS24B1-K4J2 B5 24 kv, rozłącznik 630 A, izolatory HCEP, 755 mm drogi upływu, typ NPS24B1-K5J2 A1 24 kv, odłącznik, izolatory porcelanowe, 620 mm drogi upływu, typ NPS24A2-J2 A2 24 kv, rozłącznik 25 A, izolatory porcelanowe, 620 mm drogi upływu, typ NPS24A2-J2+NPAB1 A4 24 kv, rozłącznik 250 A, izolatory porcelanowe, 620 mm drogi upływu, typ NPS24A2-K4J2 A5 24 kv, rozłącznik 6300 A, izolatory porcelanowe, 620 mm drogi upływu, typ NPS24A2-K5J2 2. C1 24 kv, odłącznik, izolatory silikonowe, 760 mm drogi upływu, typ NPS24A2-J3 Typ bieguna C2 24 kv, rozłącznik 25 A, izolatory silikonowe, 760 mm drogi upływu, typ NPS24A2-J3+NPAB1 C3 24 kv, rozłącznik 50 A, izolatory silikonowe, 760 mm drogi upływu, typ NPS24A2-K1J3 C5 24 kv, rozłącznik 630 A, izolatory silikonowe, 760 mm drogi upływu, typ NPS24A2-K5J3 D1 36 kv, odłącznik, izolatory porcelanowe, 900 mm drogi upływu, typ NPS36A1 D2 36 kv, rozłącznik 16 A, izolatory porcelanowe, 900 mm drogi upływu, typ NPS36A2 E1 36 kv, odłącznik, izolatory silikonowe, 1205 mm drogi upływu, typ NPS36A1-J2 E2 36 kv, rozłącznik 16 A, izolatory silikonowe, 1205 mm drogi upływu, typ NPS36A2-J2 F1 36 kv, odłącznik, izolatory silikonowe, 1365 mm drogi upływu, typ NPS36A1-J3 F2 36 kv, rozłącznik 16 A, izolatory silikonowe, 1365 mm drogi upływu, typ NPS36A2-J3 - bez poprzeczki i mocowań biegunów 3. A zestaw 2 m standardowej poprzeczki dla 24 kv z mocowaniami biegunów B zestaw 2 m poprzeczki na słup drewniany dla 24 kv z mocowaniami biegunów Poprzeczka C zestaw 2,85 m poprzeczki dla 36 kv z mocowaniami biegunów i mocowanie K tylko mocowanie biegunów max 100x100 mm ilość dopasowana do ilości biegunów biegunów L tylko mocowanie biegunów max 130x100 mm ilość dopasowana do ilości biegunów M tylko mocowanie biegunów max 170x160 mm ilość dopasowana do ilości biegunów - bez mocowań słup pojedynczy = bez mocowań słup podwójny A pojedynczy betonowy słup okrągły do fi 300 mm, typ NPAZM31 B pojedynczy betonowy słup kwadratowy 200x280 mm, typ NPAZM1 C pojedynczy betonowy słup kwadratowy 290x290 mm, typ NPAZM38 4. D do słupa stalowe z belką 2 m, typ NPAM19 Mocowanie E do słupa stalowe z belką 2,85 m, typ NPAM19/E2 poprzeczki F pojedynczy słup drewniany, typ OJUPZK9 do słupa G pojedynczy betonowy słup okrągły na szczycie, typ NPAZM40 M podwójny betonowy słup okrągły do fi 300 mm, typ 2 x NPAZM31 N podwójny betonowy słup kwadratowy 200x280 mm, typ 2 x NPAZM1 O podwójny betonowy słup kwadratowy 290x290 mm, typ 2 x NPAZM38 P podwójny słup drewniany, typ OJUPZK8/2 R podwójny betonowy słup okrągły na szczycie, typ 2 x NPAZM40 - bez wału 1 wał 1630 mm 2 wał 600 mm 5. 3 wał 2000 mm Długość wału 4 wał 2320 mm 5 wał 1830 mm 6 wał 2320 mm - bez dźwigni A dźwignia szybkiej instalacji typ NPAZL2 6. B dźwignia standardowa NPAZL2/E1 Typ dźwigni C dźwignia szybkiej instalacji typ NPAZL1 D napęd operowany drążkiem typ UEKE5A1 (cięgna niepotrzebne) E dźwignia na napędu obrotowego typ NPAZL43 Numer pola Twój wybór 20 Napowietrzny rozłącznik w izolacji powietrznej NPS kv

21 Numer pola Twój wybór zaciski od strony ruchomej: 0_ bez zacisków 1_ przewody aluminiowe 2 x mm 2 ; typ OJU-ZLL3 2_ przewody aluminiowe 2 x mm 2 ; typ OJU-ZLL2 3_ przewody aluminiowe 2 x mm 2 ; typ OJU-ZLL4 4_ przewód miedziany 16-63mm 2 ; typ OJU-ZLL1 7. Zaciski liniowe 5_ przewody aluminium/miedź mm 2 / mm 2 typ OJU-ZLL5 zaciski od strony stałej: _0 bez zacisków _1 przewody aluminiowe 2 x mm 2 ; typ OJU-ZLL3 _2 przewody aluminiowe 2 x mm 2 ; typ OJU-ZLL2 _3 przewody aluminiowe 2 x mm 2 ; typ OJU-ZLL4 _4 przewód miedziany 16-63mm 2 ; typ OJU-ZLL1 _5 przewody aluminium/miedź mm 2 / mm 2 typ OJU-ZLL5 - bez wyposażenia A uziemnik automatyczny B uziemnik automatyczny z zaciskami wahliwymi C uziemnik automatyczny z trzecim izolatorem D uziemnik automatyczny z przyłączem do transformatora dystrybucyjnego max 100 A E aparat 3-pozycyjny z uziemnikiem NPAE7 F aparat 3-pozycyjny z uziemnikiem z zaciskami wahliwymi 8. G aparat 3-pozycyjny z uziemnikiem z trzecim izolatorem Wyposażenie od strony H uziemnik niezależny od strony ruchomej ruchomej I trzeci izolator do podłączenia kabla typ NPAC7 J zestaw do ogranicznika przepięć w miejscu trzeciego izolatora typ NPAC7 K przyłącze do transformatora dystrybucyjnego max 100 A L zaciskami wahliwe standardowe OJUPZL9 M zaciskami wahliwe do przyłączenia miedzianych przewodów OJUPZL9ag N standardowy trzeci izolator O zestaw do przekładnika prądowego P zestaw do przekładników prądowego i ogranicznika przepięć - bez wyposażenia A uziemnik niezależny od strony stałej B trzeci izolator do podłączenia kabla typ NPAC7 9. C zestaw do ogranicznika przepięć w miejscu trzeciego izolatora typ NPAC7 Wyposażenie D zestaw do ogranicznika przepięć typ NPAP5 od strony stałej E zestaw do przekładnika prądowego F zestaw do przekładników prądowego i ogranicznika przepięć G podstawa bezpiecznikowa typ NPAF7 H Przyłącze do izolowanego kable typ NPAC2 - bez cięgien A 1x3 m, wysokość instalacji 4,5 m B 1x4 m, wysokość instalacji 5,5 m C 2x3 m, wysokość instalacji 7,5 m D 2x4 m, wysokość instalacji 9,5 m E 3x3 m, wysokość instalacji 10,5 m F 2x4 m +3 m, wysokość instalacji 12,5 m G 3x4 m, wysokość instalacji 13,5 m 10. izolator cięgna lub łącznik cięgien Typ cięgien _-_ bez izolatora, tylko metalowy łącznik i izolatora cięgna _1_ standardowy izolator cięgna, dla wszystkich typów, NPSZJ30 _2_ ekonomiczny izolator cięgna, o ograniczonym zastosowaniu, NPTOE3 liczba zestawów: 0 0 zestawów 1 1 zestaw, tylko rozłącznik 2 2 zestawy, rozłącznik + uziemnik 3 3 zestawy, rozłącznik + 2 uziemniki 4 4 zestawy 5 5 zestawów Numer pola Twój wybór Napowietrzny rozłącznik w izolacji powietrznej NPS kv 21

22 Sposób zamawiania Numer pola Twój wybór 11. Prowadnice cięgna 12. Napęd rozłącznika 13. Mocowanie napędu rozłącznika 14. Napęd uziemnika od strony stałej 15. Mocowanie napędu uziemnika od strony stałej 16. Napęd uziemnika od strony ruchomej 17. Mocowanie napędu uziemnika od strony stałej bez prowadnic cięgna -_ do słupów drewnianych typ NPAZL9 A_ do słupów betonowy okrągły lub kwadratowych NPAZL19 B_ do słupów betonowy okrągły lub kwadratowych NPAZL19/E1 C_ do słupów betonowy kwadratowych max 530x570 NPAZL19/E2 D_ do słupów betonowy okrągły lub kwadratowych NPAZL19/E3 E_ do słupa stalowego NPAM20/E1 F_ X ilość prowadnic (zaleca się 1 prowadnicę dla 1 cięgna) _XX bez napędu - standardowy napęd dwuręczny typ UEKE3A1 1 napęd dwuręczny z szybką regulacją typ UEKE3B1 2 napęd dwuręczny ze stykami pomocniczym 6NO/NC typ UEKE2/1 3 napęd obrotowy typ UEKE7A1 4 napęd silnikowy typ UEMC50 - należy wyspecyfikować osobno z katalogu UEMC50 5 bez mocowań - do napędu ręcznego słup okrągły (do fi 400 mm) A do napędu ręcznego słup okrągły (fi 400 mm-550 mm) B do napędu ręcznego słup kwadratowy max 300x300 C do napędu ręcznego słup kwadratowy max 680x670 D do napędu ręcznego słup stalowy typ NPAM21/E2 E do UEMC50 słup okrągły (do fi 400 mm) M do UEMC50 ręcznego słup okrągły (fi 400 mm-550 mm) N do UEMC50 ręcznego słup kwadratowy max 300x300 O do UEMC50 ręcznego słup kwadratowy max 680x500 P do UEMC50 ręcznego słup stalowy typ NPAM21/E1 R mocowanie do słupa drewnianego Q bez napędu - standardowy napęd dwuręczny typ UEKE3A1 1 napęd dwuręczny z szybką regulacją typ UEKE3B1 2 napęd dwuręczny ze stykami pomocniczym 6NO/NC typ UEKE2/1 3 bez mocowań - do napędu ręcznego słup okrągły (do fi 400 mm) A do napędu ręcznego słup okrągły (fi 400 mm-550 mm) B do napędu ręcznego słup kwadratowy max 300x300 C do napędu ręcznego słup kwadratowy max 680x670 D do napędu ręcznego słup stalowy typ NPAM21/E2 E mocowanie do słupa drewnianego Q bez napędu - standardowy napęd dwuręczny typ UEKE3A1 1 napęd dwuręczny z szybką regulacją typ UEKE3B1 2 napęd dwuręczny ze stykami pomocniczym 6NO/NC typ UEKE2/1 3 bez mocowań - do napędu ręcznego słup okrągły (do fi 400 mm) A do napędu ręcznego słup okrągły (fi 400 mm-550 mm) B do napędu ręcznego słup kwadratowy max 300x300 C do napędu ręcznego słup kwadratowy max 680x670 D do napędu ręcznego słup stalowy typ NPAM21/E2 E mocowanie do słupa drewnianego Q 22 Napowietrzny rozłącznik w izolacji powietrznej NPS kv

23 Sposób zamawiania Kod zamówienia pomoc Na kolejnych stronach znajduje się szczegółowy opis, możliwego wyboru dla każdego pola z kodu zamówienia. Zasady ogólne celem kodu zamówieniowego (17 pól) jest konfiguracja kompletnego aparatu numery zamówieniowe podane są w przypadku konieczności zamówienia tylko poszczególnych części dla każdego pola tylko jedna opcja może być wybrana niektóre opcje są możliwe do wybrania tylko w przypadku spełnienia określonych warunków by nie komplikować dokumentu, nie wszystkie wykluczenia są opisane. Prosimy o kontakt z Państwa lokalnym przedstawicielem ABB w celu otrzymania interaktywnego narzędzia, w którym wszystkie wykluczenia są zawarte prosimy o konfigurowanie aparatu, zawsze zaczynając od pierwszego pola. W szczególności przy używaniu interaktywnego narzędzia, gdzie po wybraniu opcji X w kolejnych polach niewykonalne opcje są ukrywane. Przykład Rysunek poglądowy Pod każdą z opcji, znajdują się numery zamówieniowe. Do zamówienia całego rozłącznika prosimy o używanie kodu zamówieniowego. Numery zamówieniowe są użyteczne w przypadku konieczności zamówienia części zamiennych lub rozbudowy zainstalowanego rozłącznika. Numery odnoszą się zawsze do części dla jednej fazy (dla rozłącznika trójfazowego należy zamówić 3x...) Krótki opis Opis typu Numer zamówieniowy dla jednej fazy zestaw trzeciego izolatora do podłączenia kabla z izolatorem żywicznym 24 kv zestaw trzeciego izolatora do podłączenia kabla z izolatorem porcelanowym 24 kv zestaw trzeciego izolatora do podłączenia kabla z izolatorem silikonowym 24 kv NPAC7 + NPSZJ21 NPAC7 + NPSZJ2 NPAC7 + NPSZJ31 1YMNNPAC70M1001 1YMNNPAC70M2001 1YMNNPAC70M3001 A_ B_ C_ Zestaw trzeciego izolatora do podłączenia kabla, można wybrać I w polu numer 8 tylko dla aparatów na napięcia 24 kv z izolatorami żywicznymi, porcelanowymi lub silikonowymi (w polu nr 2 wybrano A, B, C ) zestaw trzeciego izolatora do podłączenia kabla I Napowietrzny rozłącznik w izolacji powietrznej NPS kv 23

24 Sposób zamawiania Kod zamówienia szczegółowy opis Kod zamówienia szczegółowy opis Pole 1. Liczba faz Wybór liczby faz aparatu 1 Aparat 1-fazowy 2 Aparat 2-fazowy 3 Aparat 3-fazowy Pole 2. Typ biegunów 24 kv z izolatorami żywicznymi Typ bieguna NPS24B1-WWJ2 NPS24B1-J2 NPS24B1-K1J2 NPS24B1-K4J2 NPS24B1-K5J2 Izolatory Z żywicy cycloalifatycznej hydrofobowej, 755mm drogi upływu Napięcie znamionowe 24 kv Wytrzymywalne napięcie znamionowe o częstotliwości sieciowej do ziemi i między fazami 55 kv 50 kv wzdłuż przerwy izolacyjnej 75 kv 60 kv Wytrzymywalne napięcie znamionowe udarowe do ziemi i między fazami 125 kv wzdłuż przerwy izolacyjnej 145 kv Prąd znamionowy ciągły 630 A Znamionowy prąd wyłączalny o małej indukcyjności / liczba cykli - 25 A/100CO 50 A/30CO 250 A/100CO 400 A/100CO 630 A/10CO Znamionowy prąd wyłączalny ładowania kabli / liczba cykli - 15 A/10CO 20 A/10CO 10 A/20CO 10 A/20CO Znamionowy prąd wyłączalny ładowania linii / liczba cykli - 15 A/10CO 20 A/10CO 10 A/20CO 10 A/20CO Znamionowy prąd wytrzymywany krótkotrwały (1s) / szczytowy 16 ka/40 ka Wytrzymałość mechaniczna 2000 C/O 2000 C/O (300C/O 2000 C/O dla styku migowego) parametry odnoszą się tylko dla bieguna 24 kv odłącznik NPS24B1-WWJ2 1YMN000007M0001 B1 24 kv rozłącznik 25 A NPS24B1-J2 1YMN000004M0001 B2 wał 30x30 wał 30x30 24 Napowietrzny rozłącznik w izolacji powietrznej NPS kv

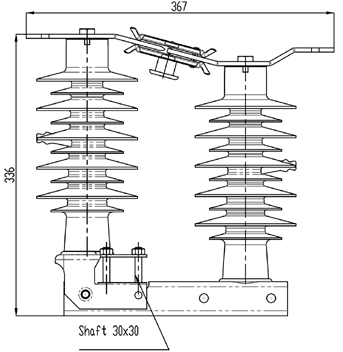

25 Sposób zamawiania 24 kv rozłącznik 50 A NPS24B1-K1J2 1YMN000008M0001 B3 24 kv rozłącznik 250 A NPS24B1-K4J2 1YMN000003M0001 B4 wał 30x30 wał 30x30 24 kv rozłącznik 630 A NPS24B1-K5J2 1YMN000001M0001 B5 wał 30x30 Napowietrzny rozłącznik w izolacji powietrznej NPS kv 25

26 Sposób zamawiania 24 kv z izolatorami porcelanowymi Typ bieguna NPS24A2-J2 NPS24A2-J2 + NPAB1 NPS24A2-K4J2 NPS24A2-K5J2 Izolatory z brązowej porcelany 620 mm drogi upływu Napięcie znamionowe 24 kv Wytrzymywalne napięcie znamionowe o częstotliwości sieciowej do ziemi i między fazami 60 kv wzdłuż przerwy izolacyjnej 75 kv Wytrzymywalne napięcie znamionowe udarowe do ziemi i między fazami 150 kv wzdłuż przerwy izolacyjnej 165 kv Prąd znamionowy ciągły 630 A Znamionowy prąd wyłączalny o małej indukcyjności / liczba cykli - 25 A/100CO 250 A/100CO 400 A/100CO 630 A/10CO Znamionowy prąd wyłączalny ładowania kabli / liczba cykli - 15 A/10CO 10 A/20CO 10 A/20CO Znamionowy prąd wyłączalny ładowania linii / liczba cykli - 15 A/10CO 10 A/20CO 10 A/20CO Znamionowy prąd wytrzymywany krótkotrwały (1s) / szczytowy 20 ka/50 ka Wytrzymałość mechaniczna 2000 C/O 2000 C/O (300C/O dla styku migowego) 2000 C/O Description Type Ordering number 24 kv odłącznik NPS24A2-J2 1YMN000048M0001 A1 Description Type Ordering number 24 kv rozłącznik 25A NPS24A2-J2 + NPAB1 1YMN000050M0001 A2 wał 40x40 wał 40x40 26 Napowietrzny rozłącznik w izolacji powietrznej NPS kv

27 24 kv rozłącznik 250 A NPS24A2-K4J2 1YMN000052M0001 A4 24 kv rozłącznik 630 A NPS24A2-K5J2 1YMN000054M0001 A5 wał 40x40 wał 40x40 Napowietrzny rozłącznik w izolacji powietrznej NPS kv 27

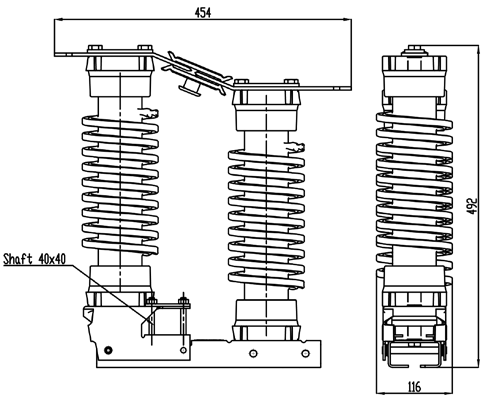

28 Sposób zamawiania 24 kv z izolatorami silikonowymi Typ bieguna NPS24A2-J3 NPS24A2-J3 + NPAB1 NPS24A2-K1J3 NPS24A2-K5J3 Izolatory guma silikonowa, 760 mm droga upływu Napięcie znamionowe 25,8 kv Wytrzymywalne napięcie znamionowe o częstotliwości sieciowej do ziemi i między fazami 60 kv wzdłuż przerwy izolacyjnej 75 kv Wytrzymywalne napięcie znamionowe udarowe do ziemi i między fazami 150 kv wzdłuż przerwy izolacyjnej 165 kv Prąd znamionowy ciągły 630 A Znamionowy prąd wyłączalny o małej indukcyjności / liczba cykli - 25 A/100CO 50 A/30CO 400 A/100CO 630 A/10CO Znamionowy prąd wyłączalny ładowania kabli / liczba cykli - 16 A/10CO 16 A/10CO 16 A/10CO Znamionowy prąd wyłączalny ładowania linii / liczba cykli - 16 A/10CO 16 A/10CO 16 A/10CO Znamionowy prąd wytrzymywany krótkotrwały (1s) / szczytowy 25 ka/63,5 ka Wytrzymałość mechaniczna 2000 C/O 2000 C/O (300C/O 2000 C/O dla styku migowego) Parametry odnoszą się tylko dla bieguna 24 kv odłącznik NPS24A2-J3 1YMN000018M0028 C1 24 kv rozłącznik 25 A NPS24A2-J3 + NPAB1 1YMN000057M0001 C2 wał 40x40 wał 40x40 28 Napowietrzny rozłącznik w izolacji powietrznej NPS kv

29 24 kv rozłącznik 50 A NPS24A2-K1J3 2RFA015471M0001 C3 24 kv rozłącznik 630 A NPS24A2-K5J3 1YMN000061M0001 C5 wał 40x40 wał 40x40 Napowietrzny rozłącznik w izolacji powietrznej NPS kv 29

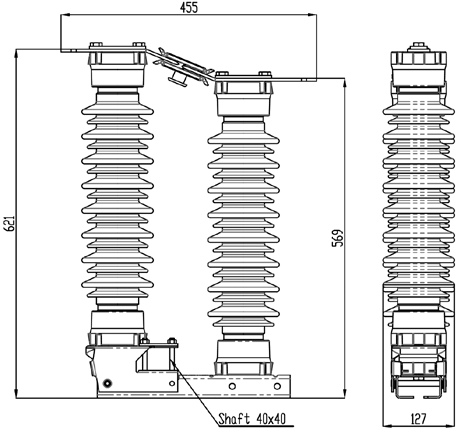

30 Sposób zamawiania 36 kv z izolatorami porcelanowymi lub silikonowymi Typ bieguna NPS36A1 NPS36A2 NPS36A1-J2 NPS36A2-J2 NPS36A1-J3 NPS36A2-J3 Izolatory brązowa porcelana 900 mm drogi upływu guma silikonowa 1205 mm drogi upływu guma silikonowa 1365 mm drogi upływu Napięcie znamionowe 36 kv 38 kv Wytrzymywalne napięcie znamionowe o częstotliwości sieciowej do ziemi i między fazami 80 kv 80 kv wzdłuż przerwy izolacyjnej 88 kv 90 kv Wytrzymywalne napięcie znamionowe udarowe do ziemi i między fazami 200 kv wzdłuż przerwy izolacyjnej 220 kv Prąd znamionowy ciągły 630 A Znamionowy prąd wyłączalny o małej - 16 A/100CO 16 A/100CO 16 A/100CO - 16 A/100CO indukcyjności / liczba cykli Znamionowy prąd wyłączalny ładowania kabli / - 10 A/10CO 10 A/10CO 10 A/10CO - 10 A/10CO liczba cykli Znamionowy prąd wyłączalny ładowania linii / liczba cykli - 10 A/10CO 10 A/10CO 10 A/10CO - 10 A/10CO Znamionowy prąd wytrzymywany krótkotrwały (1s) / szczytowy 21 ka/52 ka 16 ka/40 ka Wytrzymałość mechaniczna 2000 C/O 2000 C/O (300C/O dla styku migowego) Parametry odnoszą się tylko dla bieguna 2000 C/O 2000 C/O (300C/O dla styku migowego) 2000 C/O 2000 C/O (300C/O dla styku migowego) 36 kv odłącznik NPS36A1 1YMNNPS36AM1001 D1 36 kv rozłącznik 16 A NPS36A2 1YMNNPS36AM2001 D2 wał 40x40 wał 40x40 30 Napowietrzny rozłącznik w izolacji powietrznej NPS kv

31 36 kv odłącznik NPS36A1-J2 1YMN000006M0001 E1 36 kv rozłącznik 16 A NPS36A2-J2 1YMN000005M0001 E2 wał 40x40 wał 40x40 36 kv odłącznik NPS36A1-J3 1YMN000038M0001 F1 36 kv rozłącznik 16 A NPS36A2-J3 1YMN000039M0001 F2 wał 40x40 wał 40x40 Napowietrzny rozłącznik w izolacji powietrznej NPS kv 31

32 Sposób zamawiania Pole 3. Poprzeczka i mocowanie biegunów standardowa poprzeczka 2 m dla 24 kv bez otworów 2RFA016209M0001 A profile 80x80 profile 80x80 profile 80x80 poprzeczka 2 m dla 24 kv NPTRN1T6/S YMNNPTRN1MT6S1 do słupa drewnianego B 36(2x) 28(2x) 36(2x) 28(2x) 22(2x) 22(2x) (900) (900) Ø22(4x) Ø22(4x) profile 80x80 profile 80x80 (2000) Ø27(6x) Ø27(6x) (2000) poprzeczka 2,85 m dla 36 kv J YMNJ40146M4001 C 22(2x) 22(2x) 36(2x) 28(2x) (1425) 36(2x) 28(2x) (1425) Ø22(6x) Ø22(6x) profile 80x80 profile 80x80 (2850) NPAM1 jest zawarty przy wyborze A, B, C w polu (2850) 3. maks. wym. AxB wym. C wym. D Typ Numer zamówieniowy (1szt 1 faza) Kod zamówieniowy pole 3 100x NPAM 1 1YMNNPAM10M0001 K 100x NPAM 2 1YMNNPAM20M0001 L 160x NPAM 3 1YMNNPAM30M0001 M NPTMS8 jest zawarty przy wyborze A, B, C w polu 3. Zacisk uziemiający mm 2 Cu NPTMS8 1YMNNPTMS8M0001 przekrój poprzeczki profil 80x80 lub 100x100 przekrój poprzeczki profil AxB Mocowanie bieguna Zacisk uziemiający mm 2 Cu 32 Napowietrzny rozłącznik w izolacji powietrznej NPS kv

33 Pole 4. Mocowanie poprzeczki do słupa mocowanie poprzeczki na betonowy słup okrągły do fi300mm, (pojedynczy lub NPAZM31 1YMNNPAZM3M1101 podwójny), zazwyczaj poniżej linii A M instalacja na słupie pojedynczym (1x NPAZM31) instalacja na słupie podwójnym (2x NPAZM31) mocowanie poprzeczki na betonowy słup kwadratowy, (pojedynczy lub podwójny), NPAZM1 1YMNNPAZM1M0001 zazwyczaj poniżej linii B N instalacja na słupie pojedynczym (1x NPAZM1) instalacja na słupie podwójnym (2x NPAZM1) mocowanie poprzeczki na betonowy słup kwadratowy, (pojedynczy lub podwójny), NPAZM38 1YMNNPAZM3M8001 zazwyczaj poniżej linii C O instalacja na słupie pojedynczym (1x NPAZM38) instalacja na słupie podwójnym (2x NPAZM38) mocowanie poprzeczki do słupa stalowego z belką 2m NPAM19 1YMNNPAM19M0001 C Napowietrzny rozłącznik w izolacji powietrznej NPS kv 33

34 Sposób zamawiania mocowanie poprzeczki do słupa NPAM19/E2 1YMNNPAM19M/E21 stalowego z belką 2,85 m E mocowanie poprzeczki do pojedynczego OJUPZK9 1YMNOJUPZKM9001 słupa drewnianego F Mocowanie poprzeczki na szczycie słupie NPAZM40 1YMN000114M0001 okrągłego betonowego (pojedynczego lub podwójnego) G R instalacja na słupie pojedyncznym (1x NPAZM40) instalacja na słupie podwójnym (2x NPAZM40) mocowanie poprzeczki do podwójnego OJUPZK8/2 1YMNOJUPZKM8/21 słupa drewnianego P Pole 5. Wybór wału głównego Opis Main shaft s selection. Długość A [mm] Profil BxB [mm] Typ Numer zamówieniowy Pole 5 kodu zamówieniowego standardowy wał dla 24 kv z izolatorami żywicznymi x30 NPAZL7 1YMNNPAZL7M wał dla aparatu jednofazowego dla 24 kv z izolatorami żywicznymi x30 NPAZL16 1YMNNPAZL0M specjalny wał dla 24 kv z izolatorami żywicznymi x30 NPAZL42 1YMNNPAZL4M specjalny wał dla 24 kv z izolatorami żywicznymi x30 NPAZL12 1YMNNPAZL1M standardowy wał dla 24 kv z izolatorami porcelanowymi lub silikonowymi x40 NPAZL5 1YMNNPAZL5M standardowy wał dla 36 kv z izolatorami porcelanowymi lub silikonowymi x40 NPAZL6 1YMNNPAZL6M B_ 1-4 A,C-F 5-6 profil BxB 34 Napowietrzny rozłącznik w izolacji powietrznej NPS kv

35 Pole 6. Typ dźwigni Opis wał AxA [mm] wym. B [mm] wym. C [mm] Typ numer zamówieniowy Pole 5 kodu zamówieniowego dźwignia do izolatorów porcelanowych lub silikonowych 40x NPAZL1 1YMNNPAZL1M0002 C dźwignia do izolatorów żywicznych 30x NPAZL2 1YMNNPAZL2M0001 A A C profil AxA Zastosowanie: Standardowa dźwignia do szybkiej instalacji do wszystkich rozłączników. Tylko dwie śruby do mocowania cięgna. zacisk do rury ø 30 dźwignia ekonomiczna NPAZL2/E1 1YMNNPAZL2ME101 B napęd operowany drążkiem UEKE5A1 1YMNUEKE5AM1001 D profil 30x30 profil 30x30 zacisk do rury ø 30 Zastosowanie: Ekonomiczna dźwignia do zastosowania z izolatorami żywicznymi. Sześć śrub do mocowania cięgna. Zastosowanie: Napęd do operowanie rozłącznikiem, przy pomocy drążka izolacyjnego. Instalacja w miejscu dźwigni. Tylko do rozłączników z izolatorami żywicznymi. Cięgna napędowe i napęd instalowany na dole słupa (pole 12) są zbędne. wał 30x30 Dźwignia do napędu obrotowego NPAZL43 1YMNNPAZL4M3001 E poprzeczka 80x80 Zastosowanie: Dźwignia do mechanizmu obrotowego. Do zastosowania tylko niektórych wersji aparatu z izolatorami żywicznymi. Niezbędny do uziemnika NPAE7. Napowietrzny rozłącznik w izolacji powietrznej NPS kv 35

36 Sposób zamawiania Pole 7. Zaciski liniowe Zastosowanie: Do podłączenia przewodów linii przychodzących i odchodzących. Dobór zależy od przekroju i materiału przewodów. typ przewodów śruby/moment: Typ Numer zamówieniowy przewody aluminiowe 2 x mm 2 M8 / 20 Nm OJU-ZLL3 1YMN000114M Od strony ruchomej Od strony stałej typ przewodów śruby/moment: Typ Numer zamówieniowy przewody aluminiowe M8 / 20 Nm OJU-ZLL2 1YMNOJUZLLM x mm Od strony ruchomej Od strony stałej typ przewodów śruby/moment: Typ Numer zamówieniowy przewody aluminiowe M10 / 40 Nm OJU-ZLL4 1YMNOJUZLLM x mm Od strony ruchomej Od strony stałej typ przewodów śruby/moment: Typ Numer zamówieniowy 1 x przewód miedziany M8 / 20 Nm OJU-ZLL1 1YMNOJUZLLM mm Od strony ruchomej Od strony stałej typ przewodów śruby/moment: Typ Numer zamówieniowy 1 x przewód aluminiowy M10 / 40 Nm OJU-ZLL5 1YMNOJUZLLM mm 2, 1 x przewód miedziany 10-95mm Od strony ruchomej Od strony stałej 36 Napowietrzny rozłącznik w izolacji powietrznej NPS kv

37 Pole 8. Wyposażenie od strony ruchomej Uziemnik automatyczny dla 24 kv NPAE5 1YMNNPAE50M0001 B_ A Uziemnik automatyczny dla 36 kv z izolatorami porcelanowymi NPAE6 1YMN000082M0001 Uziemnik automatyczny dla 36 kv z izolatorami silikonowymi NPAE6.2 1YMN000082M0002 D_ E_ F_ A Uziemnik automatyczny. Zastosowanie: Do rozłączników 24 kv z izolatorami żywicznymi. Uziemnik automatyczny od strony ruchomej. 2- pozycje aparatu: zamknięta otwarta uziemiona Uziemnik automatyczny dla 24 kv NPAE5 1YMNNPAE50M0001 Przyłącza wahliwe cynowane OJUPZL9 1YMNOJUPZLM9001 B_ B OJUPZL9 Uziemnik automatyczny. Zastosowanie: Do rozłączników 36 kv z izolatorami porcelanowymi i silikonowymi. Uziemnik automatyczny od strony ruchomej. 2- pozycje aparatu: zamknięta otwarta uziemiona Uziemnik automatyczny dla 36 kv NPAE6 1YMN000082M0001 z izolatorami porcelanowymi Uziemnik automatyczny dla 36 kv NPAE6.2 1YMN000082M0002 z izolatorami silikonowymi Przyłącza wahliwe cynowane OJUPZL9 1YMNOJUPZLM9001 D_ E_ F_ C NPAE5 Uziemnik automatyczny z przyłączem wahliwym Zastosowanie: Do rozłączników 24 kv z izolatorami żywicznymi. Uziemnik automatyczny od strony ruchomej z przyłączami wahliwymi, jeśli nie ma trzeciego izolatora. Do przekroju linii maks. 100mm pozycje aparatu: zamknięta otwarta uziemiona Uziemnik automatyczny z przyłączem wahliwym Zastosowanie: Do rozłączników 36 kv z izolatorami porcelanowymi i silikonowymi. Uziemnik automatyczny od strony ruchomej z przyłączami wahliwymi, jeśli nie ma trzeciego izolatora. Do przekroju linii maks. 100mm pozycje aparatu: zamknięta otwarta uziemiona Napowietrzny rozłącznik w izolacji powietrznej NPS kv 37

38 Sposób zamawiania Uziemnik automatyczny dla 24 kv NPAE5 1YMNNPAE50M0001 Zestaw trzeciego izolatora NPAC9-J2 1YMNNPAC9-MJ211 B_ C NPAC9-J2 Uziemnik automatyczny dla 36 kv z izolatorami porcelanowymi NPAE6 1YMN000082M0001 Uziemnik automatyczny dla 36 kv z izolatorami silikonowymi NPAE6.2 1YMN000082M0002 Zestaw trzeciego izolatora porcelana NPAC11 1YMNNPAC11M0001 Zestaw trzeciego izolatora silikonowego 1205mm NPAC11-J2 1YMNNPAC11MJ202 Zestaw trzeciego izolatora silikonowego 1365mm NPAC11-J3 1YMNNPAC11M-J31 D_ E_ F_ C NPAE5 Uziemnik automatyczny z trzecim izolatorem Zastosowanie: Do rozłączników 24 kv z izolatorami żywicznymi. Uziemnik automatyczny od strony ruchomej z trzecim izolatorem, Do przekroju linii > 100mm 2. Przyłącze kabla przy pionowej rozłącznika. 2- pozycje aparatu: zamknięta otwarta uziemiona Uziemnik automatyczny z trzecim izolatorem Zastosowanie: Do rozłączników 36 kv z izolatorami porcelanowymi i silikonowymi. Uziemnik automatyczny od strony ruchomej z trzecim izolatorem, Do przekroju linii > 100mm 2. Przyłącze kabla przy pionowej rozłącznika. 2- pozycje aparatu: zamknięta otwarta uziemiona 38 Napowietrzny rozłącznik w izolacji powietrznej NPS kv

39 Uziemnik automatyczny dla 24 kv NPAE5 1YMNNPAE50M0001 Przyłącze do podłączenia transformatora dystrybucyjnego NPAC5 1YMNNPAC50M0001 B_ D Uziemnik automatyczny dla 36 kv NPAE6 1YMN000082M0001 z izolatorami porcelanowymi Uziemnik automatyczny dla 36 kv NPAE6.2 1YMN000082M0002 z izolatorami silikonowymi Przyłącze do podłączenia transformatora dystrybucyjnego NPAC5 1YMNNPAC50M0001 D_ E_ F_ D Uziemnik automatyczny z przyłączem do transformatora dystrybucyjnego Zastosowanie: Do rozłączników 24 kv z izolatorami żywicznymi. Uziemnik automatyczny od strony ruchomej z ruchomym przyłączem do transformatora dystrybucyjnego dla prądu <100A. Tylko pionowa instalacja. 2- pozycje aparatu: zamknięta otwarta uziemiona Uziemnik automatyczny z przyłączem do transformatora dystrybucyjnego Zastosowanie: Do rozłączników 36 kv z izolatorami porcelanowymi i silikonowymi. Uziemnik automatyczny od strony ruchomej, z ruchomym przyłączem do transformatora dystrybucyjnego dla prądu <100A. Tylko pionowa instalacja. 2- pozycje aparatu: zamknięta otwarta uziemiona Napowietrzny rozłącznik w izolacji powietrznej NPS kv 39

40 Sposób zamawiania Uziemnik 24 kv do aparatu trójpozycyjnego NPAE7 1YMNNPAE70M0001 B1 B2 B4 E Uziemnik 24 kv do aparatu NPAE7 1YMNNPAE70M0001 trójpozycyjnego Przyłącza wahliwe cynowane OJUPZL9 1YMNOJUPZLM9001 B1 B2 F B4 Uziemnik do aparatu 3 pozycyjnego Zastosowanie: Do rozłączników 24 kv z izolatorami żywicznymi gdzie wymagany jest jeden napęd do rozłącznika i uziemnika. Operowanie tylko napędem obrotowym UEKE7A1. Tylko pozioma instalacja. 3-pozycje aparatu: zamknięta otwarta uziemiona Uziemnik do aparatu 3 pozycyjnego z przyłączem wahliwym Zastosowanie: Do rozłączników 24 kv z izolatorami żywicznymi gdzie wymagany jest jeden napęd do rozłącznika i uziemnika. Dodatkowo przyłącze wahliwe w przypadku trzeciego izolatora. Do przekroju linii maks. 100mm 2. Operowanie tylko napędem obrotowym UEKE7A1. Tylko pozioma instalacja. 3-pozycje aparatu: zamknięta otwarta uziemiona 40 Napowietrzny rozłącznik w izolacji powietrznej NPS kv

41 Uziemnik 24 kv do aparatu NPAE7 1YMNNPAE70M0001 trójpozycyjnego Zestaw trzeciego izolatora NPAC9-J2.2 1YMNNPAC9-MJ212 B1 B2 B4 G Uziemnik niezależny NPS-ZM1 1YMNNPS-ZMM1001 Izolator wsporczy do uziemnika NPAC19 1YMNNPAC19M0001 Blokada uziemnik-rozłącznik NPAP54 1YMNNPAP54M0001 Dźwignia NPAZL2 1YMNNPAZL2M0001 B_ H Uziemnik do aparatu 3 pozycyjnego z trzecim izolatorem Zastosowanie: Do rozłączników 24 kv z izolatorami żywicznymi gdzie wymagany jest jeden napęd do rozłącznika i uziemnika. Dodatkowo trzeci izolator. Zalecane do przekroju linii >100mm 2. Operowanie tylko napędem obrotowym UEKE7A1. Tylko pozioma instalacja. 3-pozycje aparatu: zamknięta otwarta uziemiona Uziemnik od strony ruchomej operowany przez niezależny mechanizm Zastosowanie: Do rozłącznika 24 kv izolatorami żywicznymi. Dobór wału - patrz punkt 5. Napowietrzny rozłącznik w izolacji powietrznej NPS kv 41

42 Sposób zamawiania trzeci izolator żywiczny do NPAC7 + podłączenia kabla 24 kv NPSZJ21 1YMNNPAC70M1001 trzeci izolator porcelanowy do NPAC7 + podłączenia kabla 24 kv NPSZJ2 1YMNNPAC70M2001 trzeci izolator silikonowy do NPAC7 + podłączenia kabla 24 kv NPSZJ31 1YMNNPAC70M3001 A_ B_ C_ I Przyłącze do transformatora dystrybucyjnego NPAC5 1YMNNPAC50M0001 K Przyłącze do transformatora dystrybucyjnego. Zastosowanie: Ekonomiczne ruchome rozwiązanie do podłączenie transformatora dystrybucyjnego gdzie prąd jest <100 A. Tylko pionowa instalacja rozłącznika. Trzeci izolator do podłączenia kabla Zastosowanie: Podłączenie kabla w przypadku poziomej instalacji rozłącznika. W zestawie śruba uziemiająca. Zestaw do ogranicznika przepięć w miejscu trzeciego izolatora 24 kv NPAC7 1YMNNPAC70M0001 A_ B_ C_ J Smart code field [8] Zacisk wahliwy cynowany. OJUPZL9 1YMNOJUPZLM9001 L Zacisk wahliwy srebrzony. OJUPZL9ag 1YMNOJUPZLM9AG1 M L M Przyłącze cynowane OJUPZL9 Przyłącze srebrzone OJUPZL9ag Zestaw do ogranicznika przepięć w miejscu trzeciego izolatora Zastosowanie: Podłączenie kabla w przypadku poziomej instalacji rozłącznika, łącznie z ogranicznikiem. W zestawie śruba uziemiająca. Ogranicznik należy wyspecyfikować osobno. Zaciski wahliwe. Zastosowanie: Do stosowania od strony ruchomej, gdy nie ma trzeciego izolatora. Maksymalny przekrój podłączanego przewodu to 100mm Napowietrzny rozłącznik w izolacji powietrznej NPS kv

43 Zestaw do instalacji przekładnika prądowego NPAP17 1YMNNPAP17M0001 Przewód łączący przekładnik z ogranicznikiem NPAP12 1YMNNPAP12M0001 Przekładnik prądowy KOHU24 Prosimy specyfikować osobno Ogranicznik przepięć - Prosimy specyfikować osobno A_ przekładnik prądowy O B_ przekladnik prądy i ogranicznik P C_ przepięć Standardowy trzeci izolator żywiczny 24 kv. NPAC9-J2 1YMNNPAC9-MJ211 B_ N otwory do montażu zacisków Zestaw trzeciego izolatora żywicznego na 24 kv Zastosowanie: Montaż od strony ruchomej, zalecany przy przekroju linii podłączane >100mm 2. Przyłącze kabla w przypadku pionowej instalacji rozłącznika Przekładnik prądowy lub przekładnik prądowy z ogranicznikiem. Zastosowanie: Pomiar prądu fazowego linii. Dobór zacisków patrz punkt 7. Standardowy trzeci izolator porcelanowy 24 kv. NPAC1-J2 1YMNNPAC1-MJ201 A_ N Standardowy trzeci izolator NPAC1-J3 1YMNNPAC1-MJ301 silikonowy 24 kv. C_ N Zestaw trzeciego izolatora porcelanowego na 24 kv Zastosowanie: Montaż od strony ruchomej, zalecany przy przekroju linii podłączane >100mm 2. Przyłącze kabla w przypadku pionowej instalacji rozłącznika Zestaw trzeciego izolatora silikonowego na 24 kv Zastosowanie: Montaż od strony ruchomej, zalecany przy przekroju linii podłączane >100mm 2. Przyłącze kabla w przypadku pionowej instalacji rozłącznika Napowietrzny rozłącznik w izolacji powietrznej NPS kv 43

44 Sposób zamawiania Standardowy trzeci izolator porcelanowy 36 kv. NPAC11 1YMNNPAC11M0001 D_ N Standardowy trzeci izolator silikonowy NPAC11-J2 1YMNNPAC11MJ kv 1205mm drogi upływu Standardowy trzeci izolator silikonowy 36 kv 1365mm drogi upływu NPAC11-J3 1YMNNPAC11M-J31 E_ F_ N Zestaw trzeciego izolatora silikonowego na 36kV Zastosowanie: Montaż od strony ruchomej, zalecany przy przekroju linii podłączane >100mm 2. Przyłącze kabla w przypadku pionowej instalacji rozłącznika. Zestaw trzeciego izolatora silikonowego na 36kV Zastosowanie: Montaż od strony ruchomej, zalecany przy przekroju linii podłączane >100mm 2. Przyłącze kabla w przypadku pionowej instalacji rozłącznika. 44 Napowietrzny rozłącznik w izolacji powietrznej NPS kv

45 Pole 9. Wyposażenie od strony stałej Uziemnik niezależny NPS-ZM1 1YMNNPS-ZMM1001 Blokada uziemnik-rozłącznik NPAP50 1YMNNPAP50M0001 Dźwignia NPAZL2 1YMNNPAZL2M0001 B_ A trzeci izolator żywiczny do podłączenia kabla 24 kv trzeci izolator porcelanowy do podłączenia kabla 24 kv trzeci izolator silikonowy do podłączenia kabla 24 kv NPAC7 + NPSZJ21 NPAC7 + NPSZJ2 NPAC7 + NPSZJ31 1YMNNPAC70M1001 1YMNNPAC70M2001 1YMNNPAC70M3001 A_ B_ C_ B Uziemnik od strony stałej operowany przez niezależny mechanizm Zastosowanie: Do rozłącznika 24 kv izolatorami żywicznymi. Dobór wału patrz punkt 5. Trzeci izolator do podłączenia kabla Zastosowanie: Podłączenie kabla w przypadku poziomej instalacji rozłącznika. W zestawie śruba uziemiająca. Zestaw do ogranicznika przepięć w miejscu trzeciego izolatora 24 kv NPAC7 1YMNNPAC70M0001 A_ B_ C_ C Zestaw do montażu ogranicznika przepięć NPAP5 1YMNNPAP5/M1001 A_ B_ C_ D Zestaw do ogranicznika przepięć w miejscu trzeciego izolatora Zastosowanie: Podłączenie kabla w przypadku poziomej instalacji rozłącznika, łącznie z ogranicznikiem. W zestawie śruba uziemiająca. Ogranicznik należy wyspecyfikować osobno. Zestaw do montażu ogranicznika przepięć Zastosowanie: Do aparatów na 24 kv Ogranicznik należy wyspecyfikować osobno. Napowietrzny rozłącznik w izolacji powietrznej NPS kv 45

46 Sposób zamawiania Zestaw do instalacji przekładnika prądowego (żywiczne izolatory) NPAP6 1YMNNPAP60M0001 Zestaw do instalacji przekładnika prądowego (porcelanowe izolatory) NPAP7 1YMNNPAP70M0001 Zestaw do instalacji przekładnika prądowego (silikonowe izolatory) NPAP20 1YMNNPAP20M0001 Przewód łączący przekładnik z ogranicznikiem NPAP12 1YMNNPAP12M0001 A_ przekładnik prądowy E B_ przekładnik prądy i ogranicznik F C_ przepięć podstawa bezpiecznikowa NPAF7 1YMNNPAF7-MJ201 B_ G Podstawa bezpiecznikowa Zastosowanie: Do rozłączników na 24 kv z izolatorami żywicznymi. Podstawa do bezpieczników typu SMIA lub OFCD. Bezpieczniki nie są zawarte. Przekładnik prądowy lub przekładnik prądowy z ogranicznikiem. Zastosowanie: Pomiar prądu fazowego linii. przekładnik prądowy typu KOHU należy wyspecyfikować osobno. ogranicznik przepięć należy wyspecyfikować osobno. Dobór zacisków patrz punkt 7. Przyłącze do montażu kabla. NPAC2 1YMNNPAC20M0001 H Przyłącze do montażu kabla Zastosowanie: Przyłączenie kabla od strony stałej aparatu. W zestawie śruba uziemiająca 46 Napowietrzny rozłącznik w izolacji powietrznej NPS kv

47 Pole 10. Cięgna łączeniowe Zastosowanie wym. A[m] φ [mm] BxB [mm] Typ Numer zamówieniowy Napęd posuwisty Cięgno 3 m 1YMNNPTOT3MT101 Napęd posuwisty Cięgno 4 m 1YMNNPTOT3MT2S1 Napęd obrotowy 3-40x40 Cięgno 3 m 2RFA016290M0001 Napęd obrotowy 4-40x40 Cięgno 4 m 2RFA016073M0001 pole [10] A B C D E F G Typ cięgien 3 m 4 m 2x3 m 2x4 m 3x3 m 2x4 m+3 m 3x4 m Długość cięgien [m] 3 m 4 m 6 m 8 m 9 m 11 m 12 m Wysokość instalacji aparatu [m] 4,5 m 5,5 m 7,5 m 9,5 m 10,5 m 12,5 m 13,5 m A-G Łącznik cięgna dla napędu NPTOT3103T1 1YMNNPTOT3M1031 posuwistego Łącznik cięgna dla napędu obrotowego 2RFA016076M0001 _-_ Silikonowy izolator cięgna NPSZJ30 1YMNNPSZJ3M0002 _1_ łącznik cięgna Łącznik cięgna Zastosowanie: Do połączenia dwóch cięgien. Nie zapewnia izolacji. Izolator cięgna Zastosowanie: Standardowy silikonowy izolator cięgien. Dla rozłączników do 36 kv z napędem posuwistym. Łączy dwa cięgna i zapewnia izolację. Droga upływu 355mm. Jeden izolator na jeden zestaw cięgien. Plastikowy izolator cięgna NPTOE3 1YMNNPTOE3M0001 _2_ Izolator cięgna Zastosowanie: Ekonomiczny plastikowy izolator cięgien. Dla rozłączników do 24 kv z izolatorami żywicznymi bez komór łączeniowych z napędem posuwistym. Łączy dwa cięgna i zapewnia izolację. Jeden izolator na jeden zestaw cięgien. Napowietrzny rozłącznik w izolacji powietrznej NPS kv 47

48 Sposób zamawiania Pole 11. Prowadnice cięgna Zastosowanie: Do podparcia cięgien w napędzie posuwistym. Zapobiegają wypaczaniu się cięgien podczas manewrowania, zapewniają poprawną pracę. Minimum jedna prowadnica na jeden odcinek cięgna. Prowadnica cięgna na słup drewniany NPAZL9 1YMNNPAZL9M0001 A_ 138 Prowadnica cięgna na słup okrągły lub prostokątny NPAZL19 1YMNNPAZL1M9001 B_ słup drewniany cięgno Prowadnica cięgna na słup drewniany Zastosowanie: Słup drewniany. Montaż do słupa za pomocą wkrętów do drewna. Prowadnica cięgna na słup okrągły lub prostokątny NPAZL19/E1 1YMNNPAZL1M9/E1 C_ min. 195 max. 245 min.200 max. 235 cięgno min. 135 max. 235 Prowadnica cięgna na słup okrągły lub prostokątny Zastosowanie: Słup betonowy lub stalowy. Montaż do słupa za pomocą gumowanej metalowej opaski. Prowadnica cięgna na słup okrągły lub prostokątny NPAZL19/E2 1YMNNPAZL1M9/E2 D_ słup Z max. 210 Z min. 210 Z max. 280 Z cięgno słup Prowadnica cięgna na słup okrągły lub prostokątny Zastosowanie: Słup betonowy lub stalowy. Montaż do słupa za pomocą gumowanej metalowej opaski. Prowadnica cięgna na słup okrągły lub NPAZL19/E3 2RFA016304M0001 prostokątny E_ Z min. 220 max. 325 Z min 290 max 534 cięgno Prowadnica cięgna na słup prostokątny Zastosowanie: Słup betonowy lub stalowy. Montaż do słupa za pomocą metalowych zacisków Prowadnica cięgna na słup stalowy - NPAM20/E1 1YMNNPAM20M/E11 kratownica F_ max 569 słup kwadratowy Max Prowadnica cięgna na słup okrągły lub prostokątny Zastosowanie: Słup betonowy lub stalowy. Montaż do słupa za pomocą 2 metrowej metalowej opaski. Do słupa o średnicy mak ø 500 mm. Prowadnica cięgna na kratownicę Zastosowanie: Słup stalowy-kratowy. Montaż do słupa za pomocą metalowych zacisków. 48 Napowietrzny rozłącznik w izolacji powietrznej NPS kv

49 Pole 12. Napędy rozłącznika Zastosowanie: Do manewrowania aparatem z poziomu ziemi. Napęd ręczny posuwisty UEKE3A1 1YMNUEKE3AM Napęd ręczny obrotowy 3-pozycyjny UEKE7A1 1YMNUEKE7AM zacisk do rury ø30 (511) zacisk do rury ø30 Napęd ręczny posuwisty Zastosowanie: Podstawowy 2-pozycyjny napęd ręczny posuwisty, zacisk do rury ø30 do wszystkich rozłączników NPS. Manewrowanie dwuręczne. Izolowany uchwyt. Możliwość założenia kłódki w pozycji otwartej i zamkniętej. Odpowiedni również uziemników Śruba niezależnych. i nakrętka do regulacji cięgna. Opis Typ Maksymalna Numer regulacja zamówieniowy 170mm. Napęd ręczny posuwisty UEKE3B1 1YMNUEKE3BM1001 (1620) (511) Napęd ręczny obrotowy Zastosowanie: Napęd 3-pozycyjny obrotowy. Do zastowania z niektórymi rozłącznikami z izolatorami żywicznymi. Niezbędny przy uziemniku NPAE7. Możliwość założenia kłódki w pozycji otwartej zamkniętej i uziemionej. Napęd ręczny posuwisty ze stykami UEKE2/1 1YMNUEKE2/M1001 pomocniczymi 3 zacisk do rury ø30 (1620) 170 Śruba i nakrętka do regulacji cięgna. Maksymalna regulacja 170mm. 512 długość ramienia styki pomocnicze i grzałka Napęd ręczny posuwisty Zastosowanie: 2-pozycyjny napęd ręczny posuwisty, do wszystkich rozłączników NPS. Napęd wyposażony w śrubę do szybkiej regulacji. Dodatkowe 1m cięgna. Rekomendowane do słupów drewnianych, gdzie regulacja musi być wykonywana co kilka lat. Manewrowanie dwuręczne. Izolowany uchwyt. Możliwość założenia kłódki w pozycji otwartej i zamkniętej. Odpowiedni również uziemników niezależnych. 227 Napęd ręczny posuwisty Zastosowanie: 2-pozycyjny napęd ręczny posuwisty, do wszystkich rozłączników NPS. Napęd wyposażony w śrubę do szybkiej regulacji. Rekomendowane do słupów drewnianych, gdzie regulacja musi być wykonywana co kilka lat. Manewrowanie dwuręczne. Izolowany uchwyt. Możliwość założenia kłódki w pozycji otwartej i zamkniętej. Napęd wyposażony w styki pomocnicze 6NO/6NC i grzałkę antykondensacyjną w puszcze ze stali nierdzewnej. Odpowiedni również uziemników niezależnych. Napowietrzny rozłącznik w izolacji powietrznej NPS kv 49

50 Sposób zamawiania Napęd silnikowy UEMC50 Prosimy specyfikować osobno 5 Napęd silnikowy Zastosowanie: 2-pozycyjny napęd silnikowy. Możliwość założenia kłódki w pozycji otwartej i zamkniętej. Szczegóły techniczne i numery zamówieniowe znajdują się w katalogu UEMC50. Pole 13. Mocowanie napędu mocowanie napędu ręcznego NPAZM41 2RFA015922M0001 A mocowanie napędu ręcznego NPAZM42 2RFA015970M0001 B Mocowanie napędu ręcznego Zastosowanie: Do wszystkich typów napędów ręcznych. Instalacja na okrągłym słupie betonowym lub stalowym. Średnica słupa ø mm mocowanie napędu ręcznego NPAZM36 1YMNNPAZM3M6001 C Mocowanie napędu ręcznego Zastosowanie: Do wszystkich typów napędów ręcznych. Instalacja na okrągłym słupie betonowym lub stalowym. Średnica słupa ø mm mocowanie napędu ręcznego NPAZM36/E1 1YMNNPAZM3M6/E1 D Mocowanie napędu ręcznego Zastosowanie: Do wszystkich typów napędów ręcznych. Instalacja na prostokątnym słupie betonowym lub stalowym. Wymiary słupa minimum 150x150mm maksimum 300x300mm Mocowanie napędu ręcznego Zastosowanie: Do wszystkich typów napędów ręcznych. Instalacja na prostokątnym słupie betonowym lub stalowym. Wymiary słupa minimum 480x200mm maksimum 680x670mm 50 Napowietrzny rozłącznik w izolacji powietrznej NPS kv

51 mocowanie napędu ręcznego NPAM21/E2 1YMNNPAM21M/E21 E Max. 754 Mocowanie napędu ręcznego Zastosowanie: Do wszystkich typów napędów ręcznych. Instalacja na słupach kratowych- stalowych. mocowanie napędu silnikowego 1YMU000054M0003 M mocowanie napędu silnikowego 1YMU000128M0001 N Ø270 - Ø400 Ø400 - Ø550 Mocowanie napędu silnikowego Zastosowanie: Do napędu UEMC50. Instalacja na okrągłym słupie betonowym lub stalowym. Średnica słupa ø mm Mocowanie napędu silnikowego Zastosowanie: Do napędu UEMC50. Instalacja na okrągłym słupie betonowym lub stalowym. Średnica słupa ø mm mocowanie napędu silnikowego UEMZ1066 1YMNUEMZ10M6601 O mocowanie napędu silnikowego UEMZ1146 1YMU000052M0001 P max 300 min 200 max 300 max 500 min 520 max 680 Mocowanie napędu silnikowego Zastosowanie: Do napędu UEMC50. Instalacja na prostokątnym słupie betonowym lub stalowym. Wymiary słupa minimum 200x150mm maksimum 300x300mm Mocowanie napędu silnikowego Zastosowanie: Do napędu UEMC50. Instalacja na prostokątnym słupie betonowym lub stalowym. Wymiary słupa minimum 520x200mm maksimum 680x500mm Napowietrzny rozłącznik w izolacji powietrznej NPS kv 51

52 Sposób zamawiania mocowanie napędu silnikowego NPAM21/E1 1YMNNPAM21M/E11 R Max 850 Mocowanie napędu silnikowego do słupa drewnianego UEMZ1065 1YMU000017M0001 Mocowanie napędu ręcznego do słupa drewnianego Zawarte w napędzie ręcznym Q Mocowanie napędu silnikowego Zastosowanie: Do napędu UEMC50. Instalacja na słupach kratowych- stalowych. Pole 14. Napęd uziemnika od strony stałej napęd ręczny napęd silnikowy Mocowanie napędu ręcznego lub silnikowego Zastosowanie: Do napędu ręcznego lub UEMC50. Instalacja na słupach drewnianych. Mocowanie do słupa za pomocą wkrętów do drewna. Dokładny opis dostępny jest w punkcie 12. Możliwe napędy do uziemników niezależnych: A Pole 15. Mocowanie napędu uziemnika od strony stałej Dokładny opis dostępny jest w punkcie 13. Możliwe mocowania napędów do uziemników niezależnych: A B A C B D C E Q 52 Napowietrzny rozłącznik w izolacji powietrznej NPS kv

53 Pole 16. Napęd uziemnika od strony ruchomej Dokładny opis dostępny jest w punkcie 12. Możliwe napędy do uziemników niezależnych: H Pole 17. Mocowanie napędu uziemnika od strony ruchomej Dokładny opis dostępny jest w punkcie 13. Możliwe mocowania napędów do uziemników niezależnych: A B A C B D C E Q Napowietrzny rozłącznik w izolacji powietrznej NPS kv 53

54 Sposób zamawiania Podstawy bezpiecznik Niezależne podstawy bezpiecznikowe do osobnego montażu. Zaprojektowane do bezpieczników według DIN Zalecany typ bezpieczników: ABB CEF-U. 389 e podstawa bezpiecznikowa NPF 24 E1 or NPF 24 E5 or NPF 24 E6 Zestaw montażowy NPAM7 poprzeczki 100x50 e podstawa bezpiecznikowa NPF 24 E2 or NPF 24 E3 Zestaw montażowy NPAM7 590 NPAP5/ ogranicznik przpięć zamawiany osobno poprzeczki Zestaw montażowy NPAM x e = 537 podstawa bezpiecznikowa NPF 36 E poprzeczki 100 x Opis Droga Napięcie Wytrzymywalne Wytrzymywalne Prąd e Typ Numer upływu izolatorów znamionowe napięcie napięcie znamionowe znamionowy [mm] zamówieniowy (dla jednej fazy) [mm] [kv] znamionowe udarowe [kv] [A] o częstotliwości sieciowej [kv] 7,2 kv podstawa bezpiecznikowa, izolatory żywiczne 755 7, NPF12E1 1YMN000127M kv podstawa bezpiecznikowa, izolatory żywiczne NPF12E1 1YMN000127M ,5 kv podstawa bezpiecznikowa, izolatory żywiczne , NPF12E1 1YMN000127M ,5 kv podstawa bezpiecznikowa, izolatory żywiczne , NPF24E5 1YMN000128M kv podstawa bezpiecznikowa, izolatory żywiczne NPF24E5 1YMN000128M kv podstawa bezpiecznikowa, izolatory żywiczne NPF24E6 1YMN000129M kv podstawa bezpiecznikowa, izolatory porcelanowe NPF24E2 1YMN000130M kv podstawa bezpiecznikowa, izolatory porcelanowe NPF24E3 1YMN000130M kv podstawa bezpiecznikowa, izolatory porcelanowe NPF36E1 1YMNNPF36EM1001 Mocowanie podstawy bezpiecznikowej do poprzeczki NPAM7 1YMNNPAM70M0001 Wspornik do montażu ogranicznika przepięć NPAP5 1YMNNPAP5/M1001 Bezpieczniki i ograniczniki przepięć zamawiane osobno Dobór poprzeczki punkt 3 Mocowanie poprzeczki do słupa punkt 4 Zaciski liniowe punkt 7 54 Napowietrzny rozłącznik w izolacji powietrznej NPS kv

55 Niezależne podstawy bezpiecznikowe do osobnego montażu. Zaprojektowane do bezpieczników typu SMIA-KR lub OFCD) opcja a. Uchwyt bezpiecznika NPAF1 Zestaw montażowy NPAM7 Bezpiecznik SMIA na sprężynach poprzeczki opcja b. Obudowa bezpiecznika NPAF5 Bezpiecznik SMIA wewnątrz obudowy opcja c. Bezpiecznik OFCD 100 x 50 zaciski liniowe OJU-ZLL NPAP12 ogranicznik przpięć zamawiany osobno Opis Droga upływu Napięcie Wytrzymywalne Wytrzymywalne Prąd Typ Numer zamówieniowy izolato- znamio- napięcie znamio- napięcie znamiono- znamio- (dla jednej fazy) rów [mm] nowe [kv] nowe udarowe [kv] we o częstotliwości nowy [A] sieciowej [kv] 24 kv podstawa bezpiecznikowa, izolatora żywiczna NPF24B2 1YMNNPF24BM2001 akcesoria: Mocowanie podstawy do poprzeczki NPAM7 1YMNNPAM70M0001 Linka łącząca: podstawa ogranicznik przepięć NPAP12 1YMNNPAP12M0001 Uchwyt bezpiecznika SMIA. Bezpiecznik instalowany na sprężynach. Po przepaleniu bezpiecznika tworzy NPAF1 1YMNNPAF10M0001 się widoczna przerwa. Obudowa bezpiecznika SMIA. Bezpiecznik instalowany w obudowie. NPAF5 1YMNNPAF5/M1001 Bezpieczniki SMIA-KR 24kV: Prąd [A] Typ Numer zamówieniowy Jedno opakowanie (zestaw 12szt): 4 SMIA-KR 4 1YMNSMIAKRM SMIA-KR 6 1YMNSMIAKRM SMIA-KR 10 1YMNSMIAKRM SMIA-KR 16 1YMNSMIAKRM SMIA-KR 20 1YMNSMIAKRM SMIA-KR 25 1YMNSMIAKRM SMIA-KR 35 1YMNSMIAKRM SMIA-KR 50 1YMNSMIAKRM SMIA-KR 63 1YMNSMIAKRM6301 OFCD 24kV: Prąd [A] Typ Numer zamówieniowy 1pc: 6,3 OFCD 24/6,3 1YMNOFCD24M OFCD 24/16 1YMNOFCD24M OFCD 24/25 1YMNOFCD24M2501 Dobór poprzeczki punkt 3 Mocowanie poprzeczki do słupa punkt 4 Zaciski liniowe punkt 7 Napowietrzny rozłącznik w izolacji powietrznej NPS kv 55

56 Sposób zamawiania części zamienne: Główny tor prądowy do NPS 24/36 kv z izolatorami porcelanowym lub NPSZC1 1YMNNPSZC1M0001 silikonowymi Główny tor prądowy do NPS 24 kv z izolatorami NPSZC2 1YMNNPSZC2M0001 żywicznymi Zestaw układu styku migowego 25 A. Rozbudowy odłącznika 24 kv do rozłącznika NPAB1 1YMNNPAB10M0001 Zestaw układu styku migowego 25 A, NPAB2 2RFA014647M kv wymiana zużytego Zestaw układu styku migowego 16 A 36kV do: rozbudowa odłącznika do rozłącznika wymiana zużytego NPAB4 1YMNNPAB40M0001 Zestaw układu styku migowego 50 A 24kV do: rozbudowa odłącznika do rozłącznika wymiana zużytego układu NPAK1 NPAK1 1YMNNPAK10M0001 Zestaw komory rozłączeniowej 250 A 24 kv do: rozbudowa odłącznika do rozłącznika wymiana zużytej komory NPAK4 1YMNNPAK40M0001 Zestaw komory rozłączeniowej 400/630 A 24 kv do: rozbudowa odłącznika do rozłącznika wymiana zużytej komory NPAK5 1YMNNPAK50M Napowietrzny rozłącznik w izolacji powietrznej NPS kv

57 części zamienne, izolatory: Izolator porcelanowy 24 kv, droga NPSZJ2 1YMNNPSZJ2M0001 upływu 620 mm Izolator żywiczny HCEP 24 kv, droga NPSZJ21 1YMNNPSZJ2M1002 upływu 755 mm M Ø120 M12 Izolator silikonowy 24 kv, droga upływu NPSZJ31 1YMNNPSZJ3M mm Izolator porcelanowy 36 kv, droga NPSZJ3 1YMNNPSZJ3M0011 upływu 900 mm Ø107 Ø100 Ø76 4 xø Izolator silikonowy 36 kv, droga upływu NPSZJ32 1YMNNPSZJ3M mm Izolator silikonowy 36 kv, droga upływu NPSZJ33 1YMNNPSZJ3M mm Ø100 Ø Ø100 Ø76 4 xø13 Ø Ø76 4 xø13 Napowietrzny rozłącznik w izolacji powietrznej NPS kv 57
