UNIII. Uziemnik napowietrzny. Instrukcja Nr DTR PL
|
|
- Wiktoria Skowrońska
- 7 lat temu
- Przeglądów:
Transkrypt

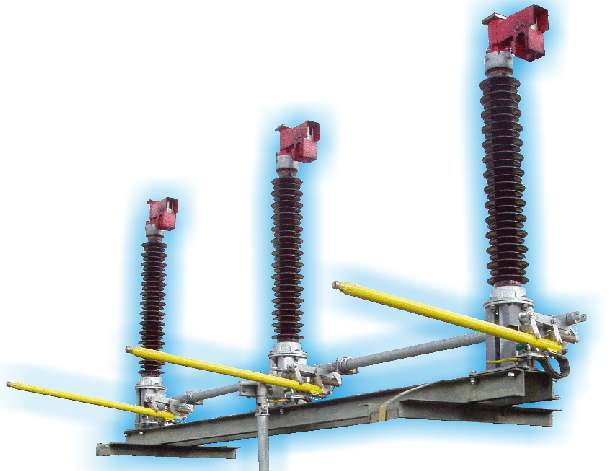

1 Instrukcja Montażu i Eksploatacji UNIII Uziemnik napowietrzny Instrukcja Nr DTR PL
2 Szanowny Kliencie! Dziękujemy serdecznie za wybranie naszego produktu. Przekazujemy w Twoje ręce uziemnik UNIII-... zaprojektowany i wykonany z myślą o zaspokojeniu Twoich potrzeb użytkowych. Jesteśmy przekonani, że walory tego aparatu zostaną potwierdzone w trakcie jego eksploatacji. Przedmiotem niniejszej instrukcji jest uziemnik wysokiego napięcia typu UNIII-... Zawiera ona informacje odnośnie danych technicznoeksploatacyjnych, budowy i działania, jak również wskazówki dotyczące obsługi, konserwacji itp. Przeznaczona jest jako pomoc w prawidłowym instalowaniu, obsłudze i eksploatacji uziemników. Stałe przestrzeganie wymagań zawartych w niniejszej instrukcji zapewnia prawidłową pracę aparatów i warunkuje ważność gwarancji udzielanej przez wytwórcę. Przed rozpoczęciem użytkowania prosimy o uważne zapoznanie się z treścią niniejszej instrukcji obsługi. Wyjaśnia ona jak montować i eksploatować aparat. W razie zaistnienia jakichkolwiek wątpliwości prosimy o kontakt. Przypominamy podstawowe zasady eksploatacji aparatu: - skrupulatnie przestrzegać zaleceń zawartych w IMiE, - wykonywać przeglądy zgodnie z zaleceniami IMiE, - stosować zalecane materiały eksploatacyjne, - wszelkie przeglądy i naprawy wykonywać zgodnie z przepisami BHP. Przestrzeganie zaleceń zamieszczonych w tej instrukcji zapewni ciągłą sprawność odłącznika. Zakład Wytwórczy Aparatów Elektrycznych ZWAE Sp. z o.o. ul. Gdańska Lębork Tel: (059) strona internetowa : zwae@zwae.com.pl Strona 2/12
3 1. ZASTOSOWANIE Uziemnik napowietrzny typu UNIII jest łącznikiem izolacyjnym, o obrotowym ruchu styków w płaszczyźnie pionowej, przewidzianym do pracy w sieciach o napięciu do 72,5; 123, 245 kv przy częstotliwościach do 60 Hz włącznie. Uziemnik może być stosowany jako łącznik jednobiegunowy z indywidualnym napędem lub w zestawie trójbiegunowym z jednym wspólnym napędem. Poglądowy szkic uziemnika w ustawieniu równoległym przedstawiony jest poniżej. Rysunek 1. Szkic poglądowy 2. ZGODNOŚĆ Z NORMAMI Uziemnik napowietrzny typu UNIII-123 spełnia wymagania normy polskiej PN-93/E zgodnej z normą międzynarodową IEC 129 (1984). Uziemnik napowietrzny typu UNIII-245 spełnia wymagania normy PN-EN WARUNKI PRACY Uziemnik jest przystosowany do pracy napowietrznej w warunkach klimatu umiarkowanego o następujących parametrach: a) temperatura otoczenia K ( C) b) wilgotność powietrza do 100% przy temp. 293 K (20 C) c) wysokość nad poziomem morza do 1000 m d) ciśnienie wiatru do 700 Pa e) grubość warstwy lodu do 10 mm Strona 3/12
4 4. PODSTAWOWE PARAMETRY TECHNICZNE Lp. 1. Parametr Wartość Znamionowe napięcie robocze 72,5 [kv] 123 [kv] 245 [kv] 2. Udarowe napięcie probiercze izolacji: - doziemnej i międzybiegunowej, - międzystykowej bieguna. 325 [kv] 375 [kv] 550 [kv] 630 [kv] 1050 [kv] 1200 [kv] 3. Napięcie probiercze (50Hz) dla izolacji: - doziemnej i międzybiegunowej, - międzystykowej bieguna. 140 [kv] 160 [kv] 230[kV] 265 [kv] 460 [kv] 530 [kv] 4. Częstotliwość znamionowa 50 [Hz] 50 [ Hz] 50 [Hz] 5. Prąd szczytowy 125 [ka] 125 [ka] 125 [ka] 6. Prąd zwarciowy 1-sek. 50 [ka] 50 [ka] 50 [ka] 7. Masa jednego bieguna 90 [kg] 8. Minimalna wielkość izolacji powietrznej: - do ziemi - między biegunami 1090 [mm] 1020 [mm] 9. Trwałość mechaniczna 2000 cykli 2000 cykli 2000 cykli 5. BUDOWA Uziemnik typu UNIII zbudowany jest z trzech wolnostojących biegunów [rysunek 2]. Każdy biegun posiada niezależną podstawę [1] na której osadzone są izolatory [2]. Na szczycie izolatorów zamocowany jest tor prądowy [3]. Do podstawy zamocowany jest wał [4] na którym osadzony jest styk ruchomy [5]. Wał napędzany jest przez układ dźwigniowo korbowy [6]. Moment obrotowy z napędu [7] przenoszony jest poprzez wał napędowy [8] do korby. Obrót wału napędu o 186 powoduje ustawienie się styku ruchomego w pozycji pionowej i wsunięcie się w styki stałe. Przeciwna strona styku ruchomego połączona jest z postawą poprzez elastyczny przewód[9]. Rysunek 2. Biegun uziemnika Strona 4/12
5 6. MONTAŻ UZIEMNIKA Odłącznik dostarczany do klienta jest całkowicie wyregulowany i przygotowany do pracy. Montaż ogranicza się do: a) ustawienia biegunów na konstrukcji, b) montażu napędu, c) regulacji bieguna napędowego d) sprzęgnięcia biegunów i regulacji, e) sprzęgnięcia uziemników, f) uziemienia podstaw i napędu. Przygotowanie powierzchni stykowych. Rezystancja zestyku łączonych elementów zależy przede wszystkim od jakości i czystości stykających się powierzchni. Powierzchnie te należy więc przygotować bardzo starannie. Sposób przygotowania powierzchni stykowych aluminiowych, srebrnych i cynkowanych przedstawiono poniżej: - połączenie aluminium - aluminium Z powierzchni stykowej usunać warstwę tlenków za pomocą szczotki drucianej. Po tym zabiegu powierzchnia powinna być matowoszara, pozbawiona miejsc błyszczących. Z powierzchni usunąć dokładnie pył aluminiowy np. przez przesmarowanie wazeliną bezkwasową i następne jej usunięcie. Po tym zabiegu należy powierzchnię przesmarować wazeliną bezkwasową w celu ochrony przed utlenieniem aluminium. Tak przygotowana powierzchnia nie powinna być dłużej narażona na oddziaływanie atmosfery niż czas potrzebny na przygotowanie współpracującej powierzchni. - połączenie cynk - cynk powierzchnie oczyścić stalową szczotką drucianą, a następnie pokryć cienką warstwą smaru Ustawienie biegunów. Bieguny uziemnika należy ustawić na konstrukcji wsporczej, która posiada otwory montażowe zgodne z rysunkiem 4. Stawiając bieguny odłącznika należy zwrócić uwagę na położenie bieguna napędowego ( to jest biegun z przekładnią korbowo -cięgnową). Podstawę uziemnika należy dokręcić czterema śrubami M16. Należy wybrać 4 dowolne otwory na czterech rogach podstawy. Po dokręceniu biegunów uziemnika do konstrukcji wsporczych należy podłączyć przewody zasilające pamiętając o oczyszczeniu powierzchni stykowych. Przewody należy przykręcić czterema śrubami M12. Rozstaw otworów montażowych wynosi 50x50 (rysunek 5). Przygotowane otwory montażowe pozwalają na dokręcenie przewodu z kilku kierunków w stosunku do uziemnika. Kierunek doprowadzenia przewodów nie wpływa na pracę uziemnika. Rysunek 4. Rozmieszczenie otworów montażowych podstawy Rysunek 5. Rozmieszczenie otworów montażowych przyłacza Strona 5/12
6 6.2. Montaż napędu. Napęd należy zamontować na konstrukcji wsporczej, pod korbą napędową znajdującą się na podstawie uziemnika. Po zawieszeniu napędu należy zamontować wał sprzęgający, łączący napęd z korbą. Sposób montażu przedstawiony jest na rysunku 5. Rysunek 5. Sposób montażu wału sprzęgającego 6.3. Sprzęgnięcie biegunów i regulacja. Rysunek 6. Sposób sprzęgnięcia biegunów Po ustawieniu biegunów na konstrukcji i podłączeniu napędu należy sprawdzić położenie styku ruchomego po wejściu w styk stały bieguna napędowego. Położenie punktów styczności przedstawione jest na rysunku 7. W przypadku gdy zestyk znajduje się w innym miejscu należy skrócić lub wydłużyć cięgno łączące wał z korbą. Po regulacji można zamontować wały sprzęgające bieguny. Rysunek 7 przedstawia sposób montażu wałów. Wały sprzęgające należy tak połączyć aby styk ruchomy, po zamknięciu, osiągnął odpowiednie położenie w styku stałym. Strona 6/12
7 6.4. Uziemienie podstaw. Po wykonaniu regulacji uziemnika podstawy należy uziemnić. Miejsca przyłączowe uziemienia oznaczone są na podstawie uziemnika. Przewód uziemiający powinien być połączony jak najbliżej linki łączącej nóż uziemnika z podstawą, czyli należy odkręcić linkę i przewód uziemiający wstawić pomiędzy konstrukcje a okucie linki. 7. INSTRUKCJA OBSŁUGI Przestawienie odłącznika osiąga się przez działanie odpowiednim napędem silnikowym lub ręcznym. Instrukcja obsługi napędu dostarczana jest z napędem. 8. PRZEGLĄDY I KONSERWACJE 8.1. Oględziny zewnętrzne. Oględziny zewnętrzne zaleca się przeprowadzać zgodnie z przepisami obowiązującymi na rozdzielni lub po każdej awarii lub zwarciu. Sprawdzić należy zwłaszcza: a) stan styków uziemnika. Położenie punktów styczności styków Rysunek 7. Przekrój przez głowicę stykową uziemnika b) stan przewodu elestycznego Przeglądy okresowe. Przeglądy okresowe i konserwacyjne należy przeprowadzać zgodnie z przepisami obowiązującymi na rozdzielni. W trakcie przeglądu i konserwacji należy przestrzegać obowiązujące przepisy eksploatacji urządzeń energetycznych oraz wymagania warunkujące bezpieczeństwo pracy osób przeprowadzających przeglądy. Sprawdzać i wykonać należy następujące części i czynności: - stan styków uziemnika, - stan mechanizmów i łożysk oraz elementów złącznych, - prawidłowość zajmowania położeń krańcowych, - stan powłok ochronnych, zabezpieczających części przed korozją, - przesmarować styki uziemnika, - przesmarować przeguby kuliste. Strona 7/12
8 8.3. Części zamienne oraz zalecane materiały do konserwacji. Zastosowanie wysokiej jakości komponentów oraz doświadczenia eksploatacyjne wskazują na długi okres eksploatacji uziemników (około 30 lat). Niemniej jednak w przypadku zaistnienia uszkodzenia producent dostarczy zgodnie z Państwa zamówieniem części zamienne. Zamówione części zamienne mogą być zamontowane wyłącznie za wiedzą i zgodą wytwórcy w okresie trwania gwarancji. Do konserwacji odłączników należy stosować niżej wymienione materiały: - WAZELINA FARMACEUTYCZNA BIAŁA (bezkwasowa) stosowana do smarowania styków elektrycznych (uziemienia, styki łączników WN) - SMAR do łożysk np. ŁT4 lub podobny do smarowania przegubów kulistych. 9. CZĘŚCI ZAMIENNE Uziemnik typu UNIII-... nie posiada części, które w czasie normalnej eksploatacji w okresie użytkowania odłącznika należałoby wymienić. Ze względu na uszkodzenia powstające w wyniku zdarzeń losowych wytwórca dostarcza części na wymianę. 10. OPAKOWANIE, TRANSPORT I PRZECHOWYWANIE 9.1. Opakowanie i transport Bieguny uziemników transportowane są w stanie zmontowanym. Uziemnik można przewozić odkrytym środkiem transportu Przechowywanie Bieguny uziemników można przechowywać na otwartej przestrzeni, należy jednak bieguny ustawić tak aby podstawa nie stała bezpośrednio na ziemi. 11. GWARANCJA Warunki gwarancji są przedmiotem negocjacji pomiędzy producentem a kupującym. 12. WYKAZ RYSUNKÓW Szkic poglądowy...str. 3 Biegun uziemnika...str. 4 Rozmieszczenie otworów montażowych podstawy...str. 5 Rozmieszczenie otworów montażowych przyłącza...str. 5 Sposób montażu wału sprzęgającego...str. 6 Sposób sprzęgnięcia biegunów...str. 6 Przekrój przez głowicę stykową uziemnika...str. 7 Strona 8/12
9 13. SZKICE WYMIAROWE Dopuszczalne położenie przewodu w stosunku do przyłącza Przyłącze - aluminium Rozstaw otworów montażowych Rozstaw otworów montażowych pod napęd ręczny typu NRO80 Uwagi: 1) Istnieje możliwość zastosowania przyłączy sworzniowych o średnicach: 30, 40 mm. 2) Pozostałe szkice wymiarowe przygotowywane są pod konkretne projekty z uwzględnieniem: konstrukcji nośnych, rozstawów międzybiegunowych, rodzaju przyłączy prądowych. Zastrzega się możliwość wprowadzania zmian wynikających z postępu technicznego Strona 9/12
10 Uziemnik jednobiegunowy typu UNI Dopuszczalne położenie przewodu w stosunku do przyłącza B A UNI-123 UNI-72,5 A B Typ Rozstaw otworów montażowych Rozstaw otworów montażowych pod napęd ręczny typu NRO80 Strona 10/12
11 Strona 11/12
12 Strona 12/12 Zakład Wytwórczy Aparatów Elektrycznych Sp. z o.o.
