1 Zdalna kontrola GSM Klucz GSM skrócona instrukcja użytkowania v1.0 Extis s.c.

2 Parametry techniczne: Zasilanie Sieć GSM wymiary: 9-15V, 500mA 900/1800MHz 145 x 75 x 30 mm Cechy : o Zasilanie poprzez adapter 220V/12V lub 12 V o 2 wejścia (np. Wyjście alarmu, sensory) (5V) o zwarcie styków wejścia powoduje wysłanie SMS na zaprogramowany numer (dla każdego wysyłany osobny SMS) o zwarcie styków wejścia powoduje progresywne dzwonienie na zaprogramowane numery (do 8 numerów,alarm1 do ALARM8) o 2 galwanicznie separowanre wyjścia (max. 230V/ 5A) o 1 wyjście kontrolowane poprzez dzwonienie z numeru autoryzowanego; zamknięcie złącza na stały, zaprogramowany czas; o Liczba autoryzowanych numerów zależna od pojemności karty SIM (250). Numery zapisywane pod różnymi nazwami; o Oba wyjścia mogą być kontrolwane przez SMS z numeru (- ów) autoryzowanych poziomu II. Zdalna możliwość otwierania, zamykania, zamykania na określony czas (1-99 minute) o Możliwość zdalnej konfiguracji via SMS z autoryzowanego numeru poziomu III (ADMIN) o Konfiguracja z PC via port USB 1

3 Instalacja KluczGSM może być instalowany na szynie DIN, za pomocą wkrętów do ściany lub na umieszczony na półce. KluczGSM nie jest zaprojektowany do montażu w miejscach wytepowania niskich temperatur (ujemnych) oraz wysokiej wilgotności. Karta SIM montaż i konfiguracja Umieść kartę SIM w specjalnej wysuwanej szufladce, którą można zwolnić po naciśnięciu żółtego przycisku. Zaprogramuj urządzenie (kartę SIM) za pomocą PC i dołączonego oprogramowania. Uwaga: na karcie musi być zaprogramowany przynajmnije jeden numer do zdalnej kontroli wyjścia poprzez dzwonienie, następnie conajmniej jeden numer ADMIN, i jeden numer ALARM1 jeśli chcesz odbierać informacje o aktywacji wejścia. Numery muszą być formacie MIĘDZYNARODOWYM (+48XXXXXXXXX)! 2

4 Schemat podłączenia poprzez adapter 220V/12V Schemat podłączenia poprzez adapter 220V/12V i z ładowaniem zapasowego akumulatora 3

5 Schemat podłączenia z zasilania 12V 12V, pobór prądu 500mA Schemat Wejść/Wyjść Ziemia GND Wejście 1 (do GND) wyjście A Wyjście B Wejście 2 (do GND) 4

6 Podłączenie wejść przykłady: Podłączenie przekaźników, kontaktów magnetycznych itp. Podłączenie z izolacją galwaniczną poprzez optotranzystory Podłączenie wyjść przykłady: Przekaźniki wysokiej mocy, systemy grzewcze, silniki, żarówki Samotestowanie wejścia 1 (poprzez przekaźnik A) możliwość zdalnej aktywacji Alarmu, Blokowanie wejścia 2 (poprzez przekaźnik B) zdalna kontrolna obwodu alarmu = ochrona przez określony czas 5

7 Wskaźniki LED Niebieski LED Świeci zasilanie ze stałego źródła Mruga zasilanie z akumulatora zapasowego Żółty LED Krótkie mrugnięcia szukanie sieci GSM Wolne mruganie GSM network ready Szybkie mruganie błąd karty SIM Czerwony LED Świeci podczas aktywacji Zielony LED Mruga wyjście zamknięte na stałe Świeci wyjście zamknięte na określony czas 6

8 Nazwy i numery zapisywane na karcie SIM Nazwa funkcjonalność nazwa ALARM1 do ALARM8 ADMIN1 do ADMIN8 RTIME Aktywacja wyjścia A poprzez dzwonienie (aktywacja na czas RTIME) - aktywacja wyjścia A na określony RTIME czas poprzez dzwonienie - aktywacja wyjścia A i B poprzez SMS - kontrola stanu poprzez SMS (status, wersja, IMEI) - aktywacja wejścia 1(2) powoduje wysłanie SMS z pozycji 2(3) i progresywne dzwonienie na numery ALARMx - odłączenie zasilania przez dłużej niż 30 sekund (przy podłączonym akumulatorze) powoduje wysłanie SMS o formacie ACCU na ALARM8 - powrót napięcia na dłużej niż 30 sekund powoduje wysłanie SMS w formacie 'POWER ON na numer ALARM8 - aktywacja wyjścia A na określony RTIME czas poprzez dzwonienie - aktywacja wyjścia A i B poprzez SMS - kontrola stanu poprzez SMS (status, wersja, IMEI) - edycja i zapisywanie nazw i numerów poprzez SMS - kontorla innych funkcji poprzez SMS (komendy AT) - czas zamknięcia wyjścia A podczas dzwonienia (1-99 sek), domyślnie 3 sek Numery ALARMx, ADMINx, RTIME muszą być zapisane dużymi literami. Pomiędzy nazwami a cyframi nie może być przerwy. Numery ALARM muszą mieć wyłączoną skrzynkę pocztową, jeśli numer ALARMx jest zajęty lub nieosiągalny kluczgsm wybierze kolejny numer z listy. SMS można zaprogramować tylko za pomocą software-u 7

9 Command SMS SMS with other content are refused Command ( SMS) Function response SMS is possible send from ADMIN numbers only! Valid for ALARM numbers ADMINx,+420cc...c Save or rewrite ADMINx 'OK,credit' number ADMINx, Erase ADMINx number 'OK,credit' ALARMx,+420cc...c Save or rewrite ALARMx 'OK,credit' number ALARMx, Erase ALARMx number 'OK,credit' CRED,x..xx Save or rewrite CRED number 'OK,credit' CRED, Erase CRED number 'OK,credit' OPER,x..xx Save or rewrite OPER number 'OK,credit' OPER, Erase OPER number 'OK,credit' RTIME,ss Time closing of output A during ringing (ss= sec) 'OK,credit' NAME,+420cc...c Save phone number for NAME 'OK,credit' NAME, Erase all numbers with NAME 'OK,credit' NAME,+420cc...c- Erase exact number with NAME 'OK,credit' DEL (may exist more times!) CAL,AT+CSQ Valuation of GSM signal strenght '+CSQ,17,99, credit' CAL,AT+CPBR=x Detection of number saved on position x (max 32) '+CPBR:1, , 145, ADMIN1 STAT Status inquiry 'status,verze,i mei,credit' )* REL1,ON Activate relay 1 (Output A) 'OK(REL1,ON),credit' REL1,OF Deactivate relay 2 (Output A) 'OK(REL1,OF), credit' REL1,ON,mm Activate relay 1 (Output A) for time mm, where mm= min 'OK(REL1,ON, mm),credit' REL2,ON Activate relay 2 (Output B) 'OK(REL1,ON),credit' REL2,OF Deactivate relay 2 (Output B) 'OK(REL1,OF), credit' REL2,ON,mm Activate relay 2 (Output B) for time mm, where mm= min 'OK(REL1,ON, mm),credit' 8

10 Uwagi: status status wejść i wyjść podawany jest w kolejności wejście1, wejście2, wyjściea, wyjścieb. wejściex = 1 stand by 0 alarm status wyjściex = 0 rozwarty 1 zwarty 2 zwarty na czas 'mm' verze wersja firmware-u imei numer IMEI moduły GSM 9

11 Programowanie z komputera PC Instalacaj i deinstalacja software-u Skopiuj 2 pliki (*.exe i *.ini). do wybranego katalogu na PC. Podczas pierwszego uruchomienia program tworzy wszystkie niezbędne pliki. Poprzez wykasowanie katalogu deinstaluje się całkowicie aplikację PC connection tool Podłącz dołączony kable do klucza GSM i do PC. Uruchom program i zaznacz wirtualny port szeregowy 10

12 Okno główne Podczas połączenia niektóre elementy nie są aktywne (max. 30sek) Zapisz i czytaj książkę telefoniczną Rekordy książki telefonicznej Symbol pokazujący ustanawianie połączenia z kluczem Okno główne po połączeniu z kluczem Praca z książką Praca z SMS Monitorowanie połączenia portu szeregowego Ładaownie książki z SIM Podgląd książki Nadpisanie książki Czas zamknięcia wyjścia A po zadzwonieniu Dodadnie do ksiązki Ilość wpisów w książce 11

13 Operator karty SIM Siła sygnału GSM Max pojemność karty SIM Program uzyskuje dostęp do mikroprocesora w 30 sekundowych okresach czasowych, tylko wóczas można dokonać odczytu, edycji i zapisu danych; poza tym okresem część funkcji jest niedostępna. Szukanie - start Nazwa - szukanie Ilość wyszukań Kolejne wyszukiwanie Sortowanie książki alfabetycznie Możliwe jest wyszukiwanie całych nazw, numerów lub ich części. Po zapisie należy sprawdzić poprawność danych poprzez weryfikację książki 12

14 Wiadomości SMS Kasowanie wszystkich SMS z SIM Zapis SMS na SIM Odczyt SMS z SIM SMS wysyłany po rozpoczęciu pracy SMS wysyłany kiedy wejście 1 jest aktywowane SMS wysyłany kiedy wejście 2 jest aktywowane Wyświetlenie SMS zapisanych na karcie SIM Ładowanie i zapisywanie SMS na PC Zasada pracy z SMS jest taka sama jak z książką telefoniczną 13

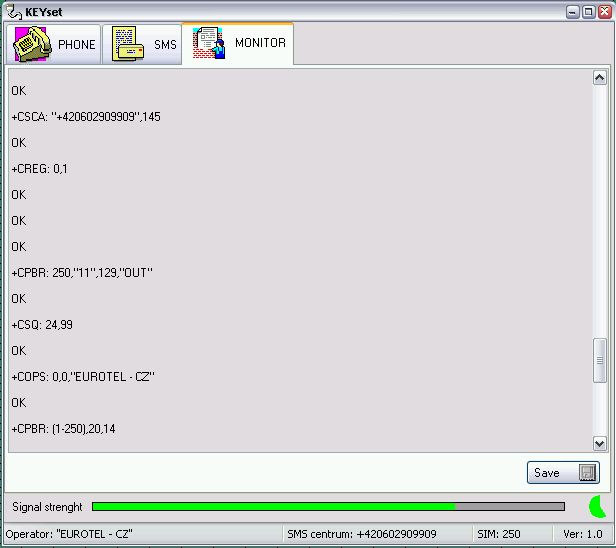

15 Przycisk serwisowy komunikacja na porcie szeregowym Okno wyświetla komunikację z modułem GSM. 14
