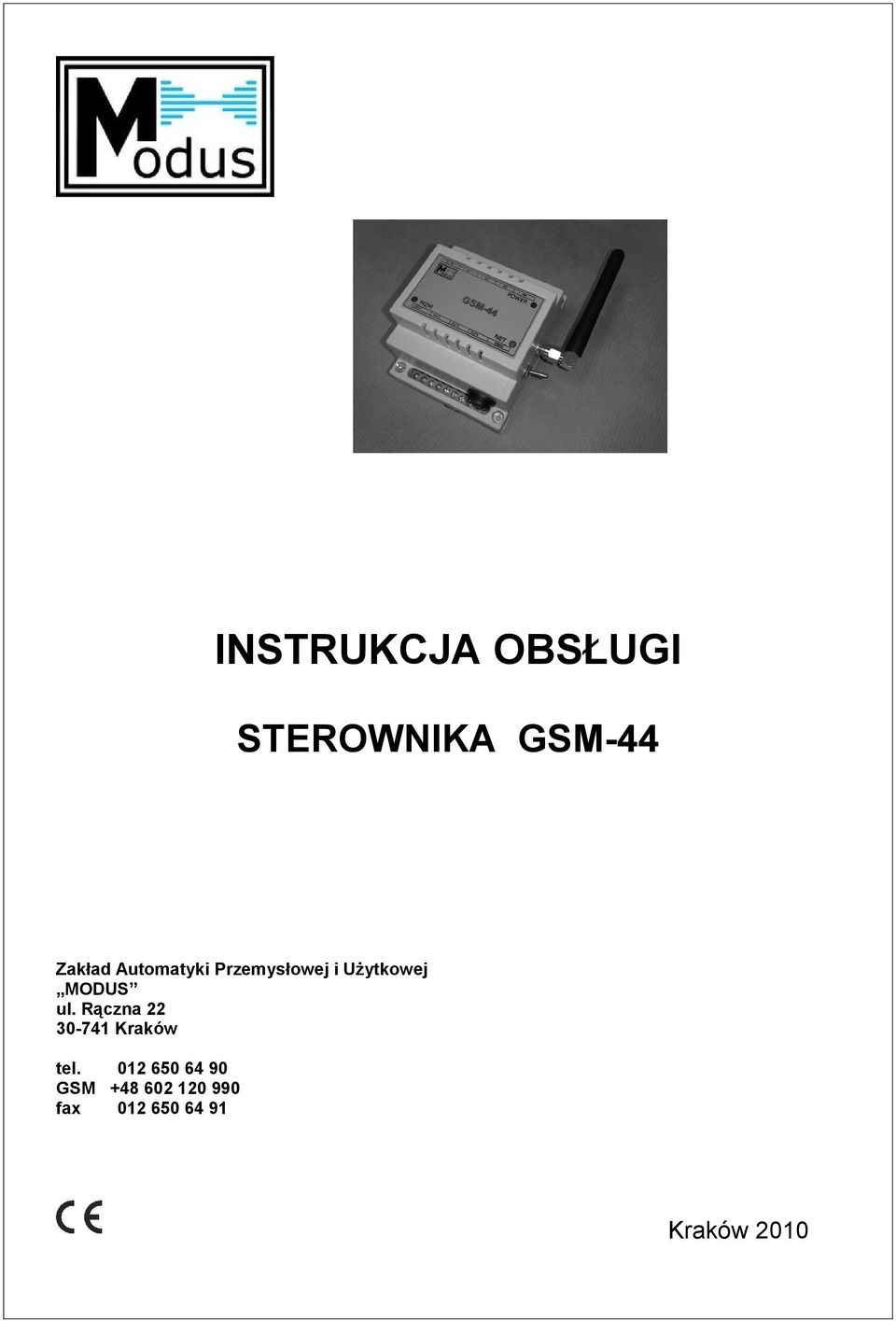

1 INSTRUKCJA OBSŁUGI STEROWNIKA GSM-44 Zakład Automatyki Przemysłowej i Użytkowej MODUS ul. Rączna Kraków tel GSM fax Kraków 2010

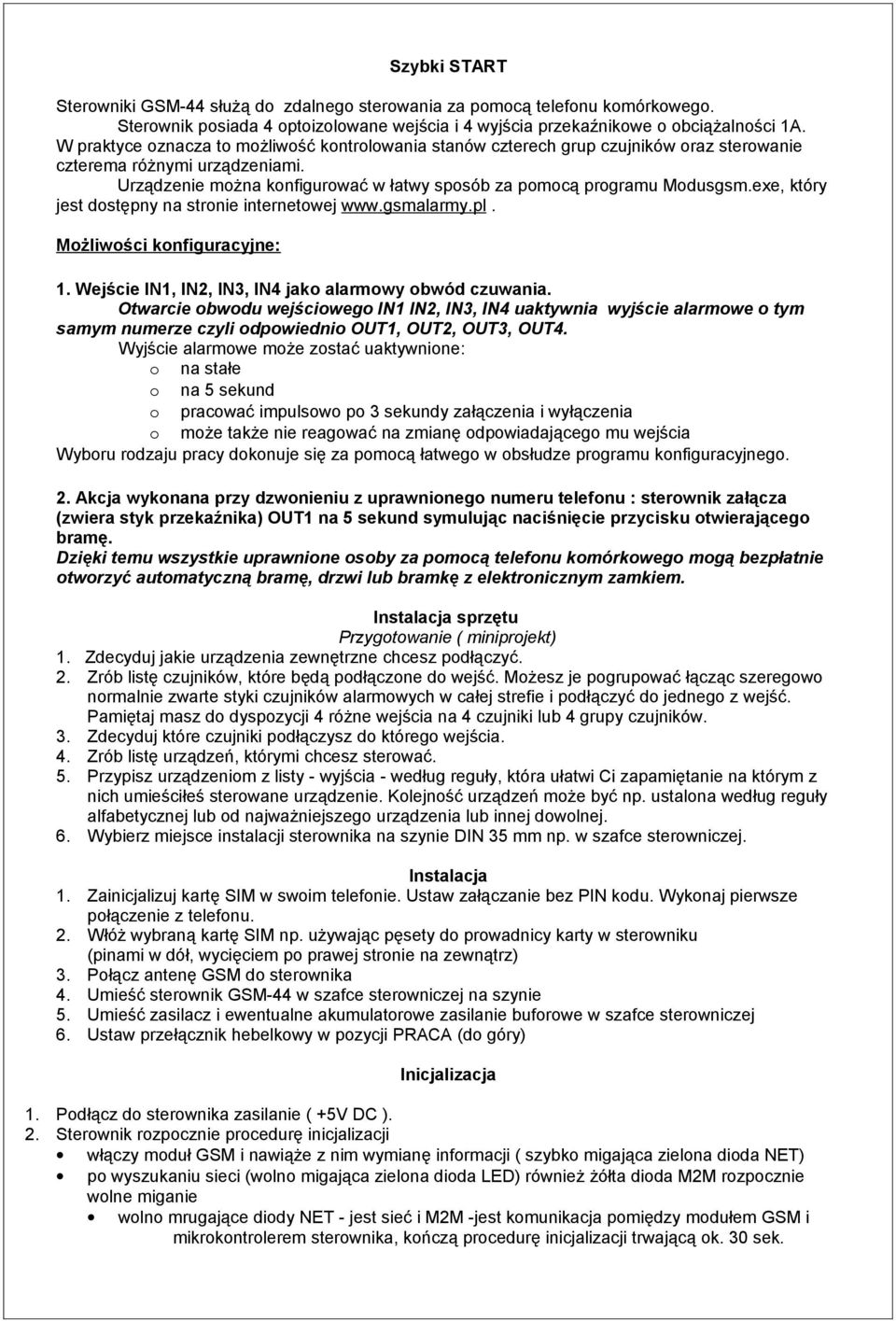

2 Szybki START Sterowniki GSM-44 służą do zdalnego sterowania za pomocą telefonu komórkowego. Sterownik posiada 4 optoizolowane wejścia i 4 wyjścia przekaźnikowe o obciążalności 1A. W praktyce oznacza to możliwość kontrolowania stanów czterech grup czujników oraz sterowanie czterema różnymi urządzeniami. Urządzenie można konfigurować w łatwy sposób za pomocą programu Modusgsm.exe, który jest dostępny na stronie internetowej Możliwości konfiguracyjne: 1. Wejście IN1, IN2, IN3, IN4 jako alarmowy obwód czuwania. Otwarcie obwodu wejściowego IN1 IN2, IN3, IN4 uaktywnia wyjście alarmowe o tym samym numerze czyli odpowiednio OUT1, OUT2, OUT3, OUT4. Wyjście alarmowe może zostać uaktywnione: o na stałe o na 5 sekund o pracować impulsowo po 3 sekundy załączenia i wyłączenia o może także nie reagować na zmianę odpowiadającego mu wejścia Wyboru rodzaju pracy dokonuje się za pomocą łatwego w obsłudze programu konfiguracyjnego. 2. Akcja wykonana przy dzwonieniu z uprawnionego numeru telefonu : sterownik załącza (zwiera styk przekaźnika) OUT1 na 5 sekund symulując naciśnięcie przycisku otwierającego bramę. Dzięki temu wszystkie uprawnione osoby za pomocą telefonu komórkowego mogą bezpłatnie otworzyć automatyczną bramę, drzwi lub bramkę z elektronicznym zamkiem. Instalacja sprzętu Przygotowanie ( miniprojekt) 1. Zdecyduj jakie urządzenia zewnętrzne chcesz podłączyć. 2. Zrób listę czujników, które będą podłączone do wejść. Możesz je pogrupować łącząc szeregowo normalnie zwarte styki czujników alarmowych w całej strefie i podłączyć do jednego z wejść. Pamiętaj masz do dyspozycji 4 różne wejścia na 4 czujniki lub 4 grupy czujników. 3. Zdecyduj które czujniki podłączysz do którego wejścia. 4. Zrób listę urządzeń, którymi chcesz sterować. 5. Przypisz urządzeniom z listy - wyjścia - według reguły, która ułatwi Ci zapamiętanie na którym z nich umieściłeś sterowane urządzenie. Kolejność urządzeń może być np. ustalona według reguły alfabetycznej lub od najważniejszego urządzenia lub innej dowolnej. 6. Wybierz miejsce instalacji sterownika na szynie DIN 35 mm np. w szafce sterowniczej. Instalacja 1. Zainicjalizuj kartę SIM w swoim telefonie. Ustaw załączanie bez PIN kodu. Wykonaj pierwsze połączenie z telefonu. 2. Włóż wybraną kartę SIM np. używając pęsety do prowadnicy karty w sterowniku (pinami w dół, wycięciem po prawej stronie na zewnątrz) 3. Połącz antenę GSM do sterownika 4. Umieść sterownik GSM-44 w szafce sterowniczej na szynie 5. Umieść zasilacz i ewentualne akumulatorowe zasilanie buforowe w szafce sterowniczej 6. Ustaw przełącznik hebelkowy w pozycji PRACA (do góry) Inicjalizacja 1. Podłącz do sterownika zasilanie ( +5V DC ). 2. Sterownik rozpocznie procedurę inicjalizacji włączy moduł GSM i nawiąże z nim wymianę informacji ( szybko migająca zielona dioda NET) po wyszukaniu sieci (wolno migająca zielona dioda LED) również żółta dioda M2M rozpocznie wolne miganie wolno mrugające diody NET - jest sieć i M2M -jest komunikacja pomiędzy modułem GSM i mikrokontrolerem sterownika, kończą procedurę inicjalizacji trwającą ok. 30 sek.

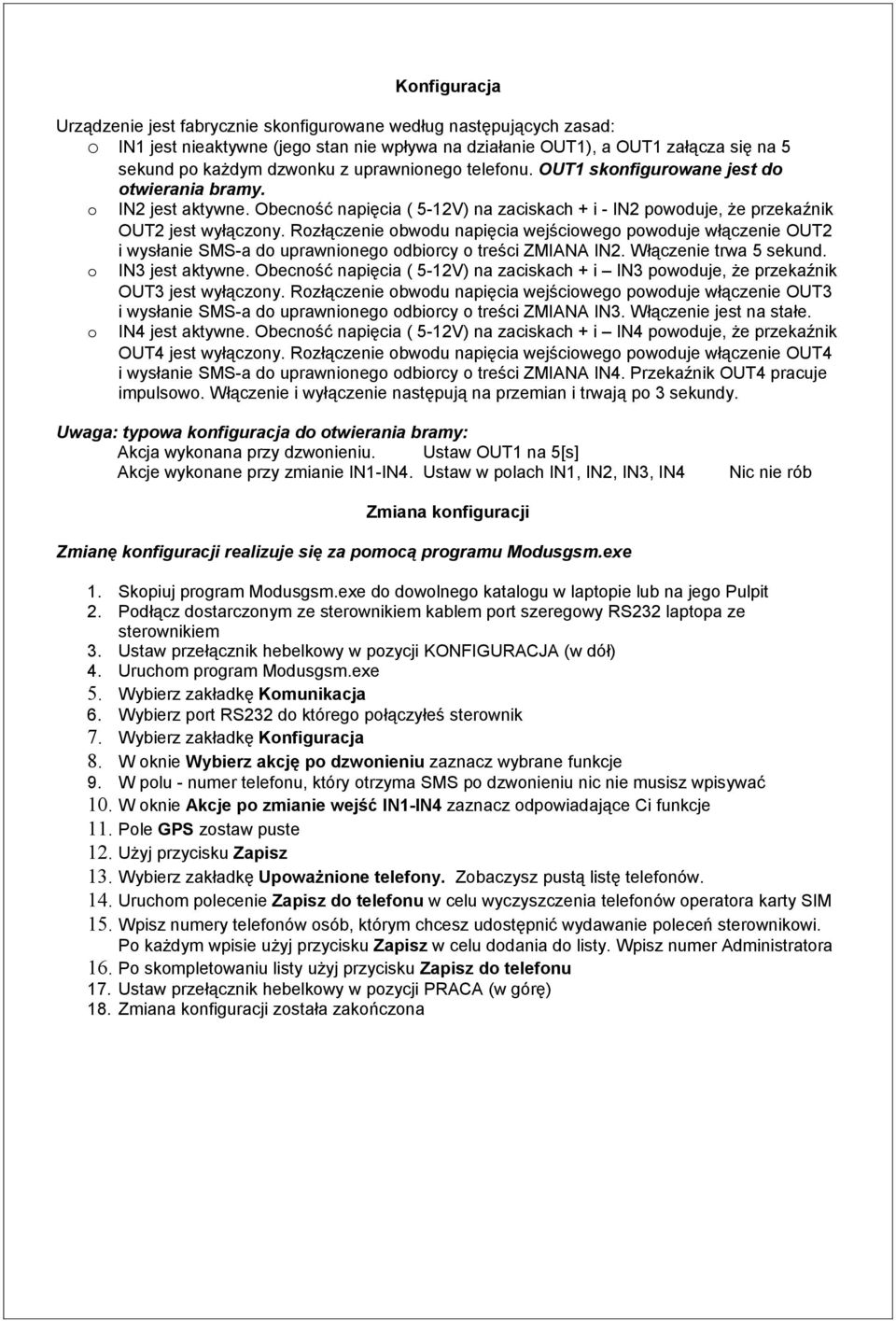

3 Konfiguracja Urządzenie jest fabrycznie skonfigurowane według następujących zasad: o IN1 jest nieaktywne (jego stan nie wpływa na działanie OUT1), a OUT1 załącza się na 5 sekund po każdym dzwonku z uprawnionego telefonu. OUT1 skonfigurowane jest do otwierania bramy. o IN2 jest aktywne. Obecność napięcia ( 5-12V) na zaciskach + i - IN2 powoduje, że przekaźnik OUT2 jest wyłączony. Rozłączenie obwodu napięcia wejściowego powoduje włączenie OUT2 i wysłanie SMS-a do uprawnionego odbiorcy o treści ZMIANA IN2. Włączenie trwa 5 sekund. o IN3 jest aktywne. Obecność napięcia ( 5-12V) na zaciskach + i IN3 powoduje, że przekaźnik OUT3 jest wyłączony. Rozłączenie obwodu napięcia wejściowego powoduje włączenie OUT3 i wysłanie SMS-a do uprawnionego odbiorcy o treści ZMIANA IN3. Włączenie jest na stałe. o IN4 jest aktywne. Obecność napięcia ( 5-12V) na zaciskach + i IN4 powoduje, że przekaźnik OUT4 jest wyłączony. Rozłączenie obwodu napięcia wejściowego powoduje włączenie OUT4 i wysłanie SMS-a do uprawnionego odbiorcy o treści ZMIANA IN4. Przekaźnik OUT4 pracuje impulsowo. Włączenie i wyłączenie następują na przemian i trwają po 3 sekundy. Uwaga: typowa konfiguracja do otwierania bramy: Akcja wykonana przy dzwonieniu. Ustaw OUT1 na 5[s] Akcje wykonane przy zmianie IN1-IN4. Ustaw w polach IN1, IN2, IN3, IN4 Nic nie rób Zmiana konfiguracji Zmianę konfiguracji realizuje się za pomocą programu Modusgsm.exe 1. Skopiuj program Modusgsm.exe do dowolnego katalogu w laptopie lub na jego Pulpit 2. Podłącz dostarczonym ze sterownikiem kablem port szeregowy RS232 laptopa ze sterownikiem 3. Ustaw przełącznik hebelkowy w pozycji KONFIGURACJA (w dół) 4. Uruchom program Modusgsm.exe 5. Wybierz zakładkę Komunikacja 6. Wybierz port RS232 do którego połączyłeś sterownik 7. Wybierz zakładkę Konfiguracja 8. W oknie Wybierz akcję po dzwonieniu zaznacz wybrane funkcje 9. W polu - numer telefonu, który otrzyma SMS po dzwonieniu nic nie musisz wpisywać 10. W oknie Akcje po zmianie wejść IN1-IN4 zaznacz odpowiadające Ci funkcje 11. Pole GPS zostaw puste 12. Użyj przycisku Zapisz 13. Wybierz zakładkę Upoważnione telefony. Zobaczysz pustą listę telefonów. 14. Uruchom polecenie Zapisz do telefonu w celu wyczyszczenia telefonów operatora karty SIM 15. Wpisz numery telefonów osób, którym chcesz udostępnić wydawanie poleceń sterownikowi. Po każdym wpisie użyj przycisku Zapisz w celu dodania do listy. Wpisz numer Administratora 16. Po skompletowaniu listy użyj przycisku Zapisz do telefonu 17. Ustaw przełącznik hebelkowy w pozycji PRACA (w górę) 18. Zmiana konfiguracji została zakończona

4 Polecenia sterujące wydawane za pomocą telefonu komórkowego Sterowanie wyjściami SMS o treści 1111 włącza wszystkie wyjścia OUT1, OUT2, OUT3, OUT4 SMS o treści 0000 wyłącza wszystkie wyjścia OUT1, OUT2, OUT3, OUT4 SMS o treści 1011 włącza wyjścia OUT1, OUT3, OUT4 i wyłącza wyjście OUT2 SMS o treści 0101 włącza wyjścia OUT2, OUT4 i wyłącza wyjście OUT1, OUT3 Zmiana roli wejść SMS o treści 5555 neutralizacja wszystkich wejść SMS o treści 6666 aktywacja wszystkich wejść SMS o treści 5665 aktywacja mieszana wejść IN1, IN4 neutralne IN2, IN3 aktywne SMS o treści 999 zwraca informację o 4 wejściach i 4 wyjściach Odpowiedź ma format IN1101 OUT IN oznacza wejście otwarte 0 oznacza podanie napięcia 5-12VDC na wejście OUT oznacza wyjście załączone 0 oznacza wyjście wyłączone Konfiguracja wyjść Każde z wyjść można skonfigurować za pomocą programu Modusgsm.exe na 4 sposoby: 1. nic nie rób 2. załącz na stałe 3. załącz na 5s 4. pracuj impulsowo ( załącz na 3s wyłącz na 3s) Każde z wejść o danym numerze jest programowo powiązane z jednym wyjściem o tym samym numerze. Jeśli na wejściu aktywnym ( wcześniej ustawionym przez 6 ) nastąpi zmiana z 0 na 1 przerwany zostanie obwód wejściowy to na odpowiadającym mu wyjściu nastąpi zmiana zgodnie z konfiguracją. Takie powiązanie wejść i wyjść służy łatwemu aplikowaniu funkcji centralki alarmowej. Zmiana wejścia nie tylko uruchamia alarm, ale i wysyła SMS z powiadomieniem o alarmie na numer użytkownika wpisany na karcie SIM. Umieszczenie numerów telefonów uprawnionych do sterowania można zrealizować za pomocą programu konfiguracyjnego zainstalowanego na komputerze.

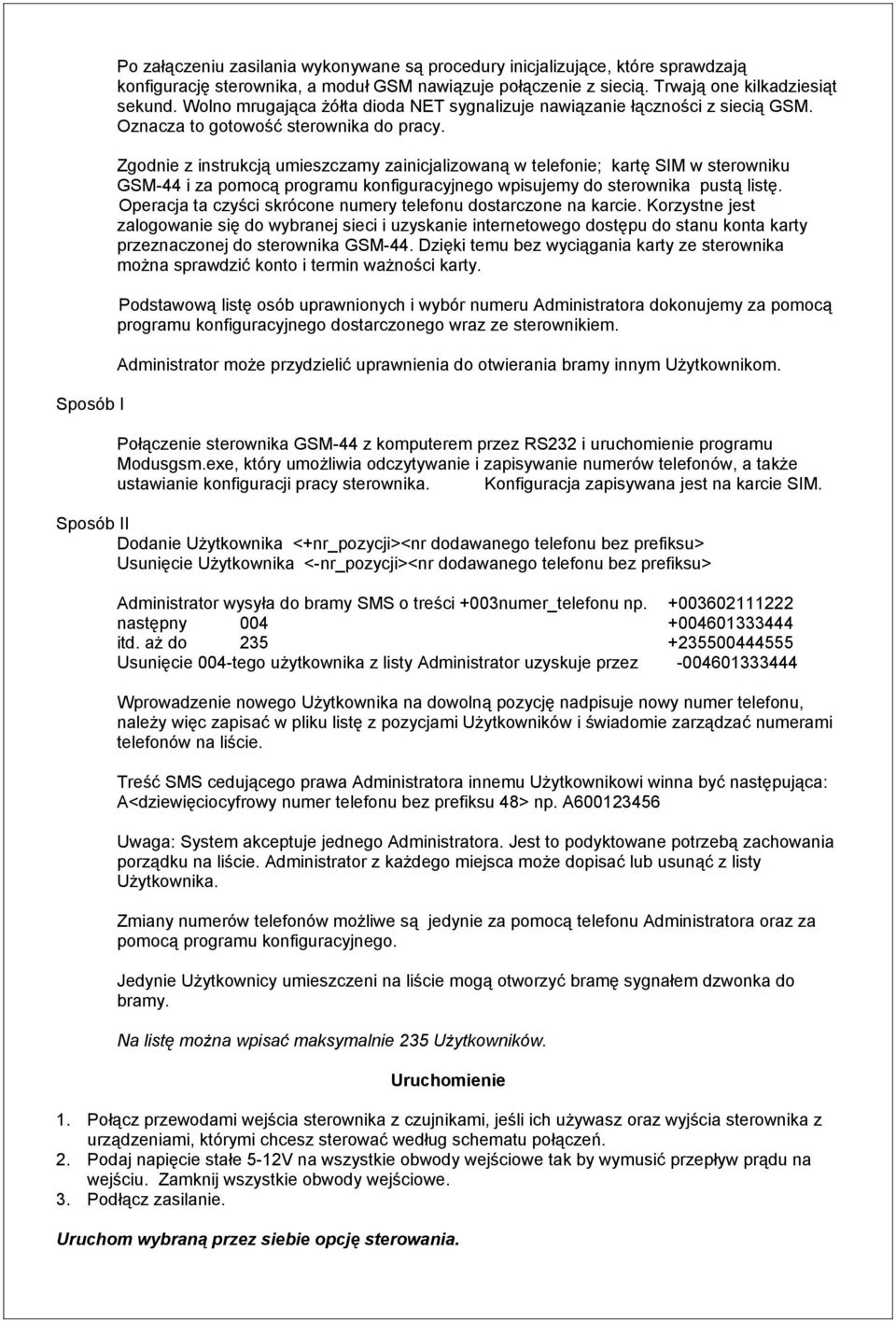

5 Sposób I Po załączeniu zasilania wykonywane są procedury inicjalizujące, które sprawdzają konfigurację sterownika, a moduł GSM nawiązuje połączenie z siecią. Trwają one kilkadziesiąt sekund. Wolno mrugająca żółta dioda NET sygnalizuje nawiązanie łączności z siecią GSM. Oznacza to gotowość sterownika do pracy. Zgodnie z instrukcją umieszczamy zainicjalizowaną w telefonie; kartę SIM w sterowniku GSM-44 i za pomocą programu konfiguracyjnego wpisujemy do sterownika pustą listę. Operacja ta czyści skrócone numery telefonu dostarczone na karcie. Korzystne jest zalogowanie się do wybranej sieci i uzyskanie internetowego dostępu do stanu konta karty przeznaczonej do sterownika GSM-44. Dzięki temu bez wyciągania karty ze sterownika można sprawdzić konto i termin ważności karty. Podstawową listę osób uprawnionych i wybór numeru Administratora dokonujemy za pomocą programu konfiguracyjnego dostarczonego wraz ze sterownikiem. Administrator może przydzielić uprawnienia do otwierania bramy innym Użytkownikom. Połączenie sterownika GSM-44 z komputerem przez RS232 i uruchomienie programu Modusgsm.exe, który umożliwia odczytywanie i zapisywanie numerów telefonów, a także ustawianie konfiguracji pracy sterownika. Konfiguracja zapisywana jest na karcie SIM. Sposób II Dodanie Użytkownika <+nr_pozycji><nr dodawanego telefonu bez prefiksu> Usunięcie Użytkownika <-nr_pozycji><nr dodawanego telefonu bez prefiksu> Administrator wysyła do bramy SMS o treści +003numer_telefonu np następny itd. aż do Usunięcie 004-tego użytkownika z listy Administrator uzyskuje przez Wprowadzenie nowego Użytkownika na dowolną pozycję nadpisuje nowy numer telefonu, należy więc zapisać w pliku listę z pozycjami Użytkowników i świadomie zarządzać numerami telefonów na liście. Treść SMS cedującego prawa Administratora innemu Użytkownikowi winna być następująca: A<dziewięciocyfrowy numer telefonu bez prefiksu 48> np. A Uwaga: System akceptuje jednego Administratora. Jest to podyktowane potrzebą zachowania porządku na liście. Administrator z każdego miejsca może dopisać lub usunąć z listy Użytkownika. Zmiany numerów telefonów możliwe są jedynie za pomocą telefonu Administratora oraz za pomocą programu konfiguracyjnego. Jedynie Użytkownicy umieszczeni na liście mogą otworzyć bramę sygnałem dzwonka do bramy. Na listę można wpisać maksymalnie 235 Użytkowników. Uruchomienie 1. Połącz przewodami wejścia sterownika z czujnikami, jeśli ich używasz oraz wyjścia sterownika z urządzeniami, którymi chcesz sterować według schematu połączeń. 2. Podaj napięcie stałe 5-12V na wszystkie obwody wejściowe tak by wymusić przepływ prądu na wejściu. Zamknij wszystkie obwody wejściowe. 3. Podłącz zasilanie. Uruchom wybraną przez siebie opcję sterowania.

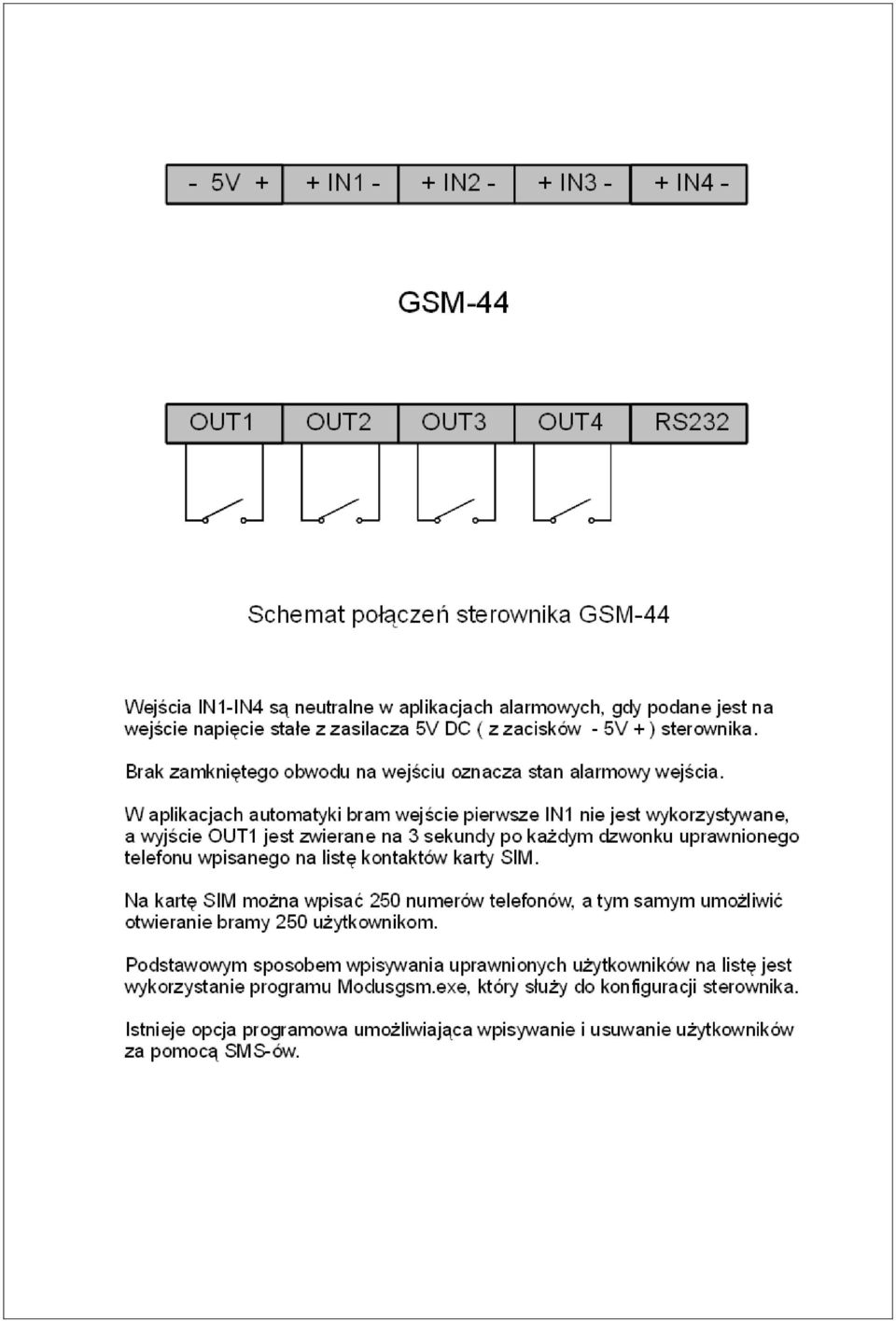

6

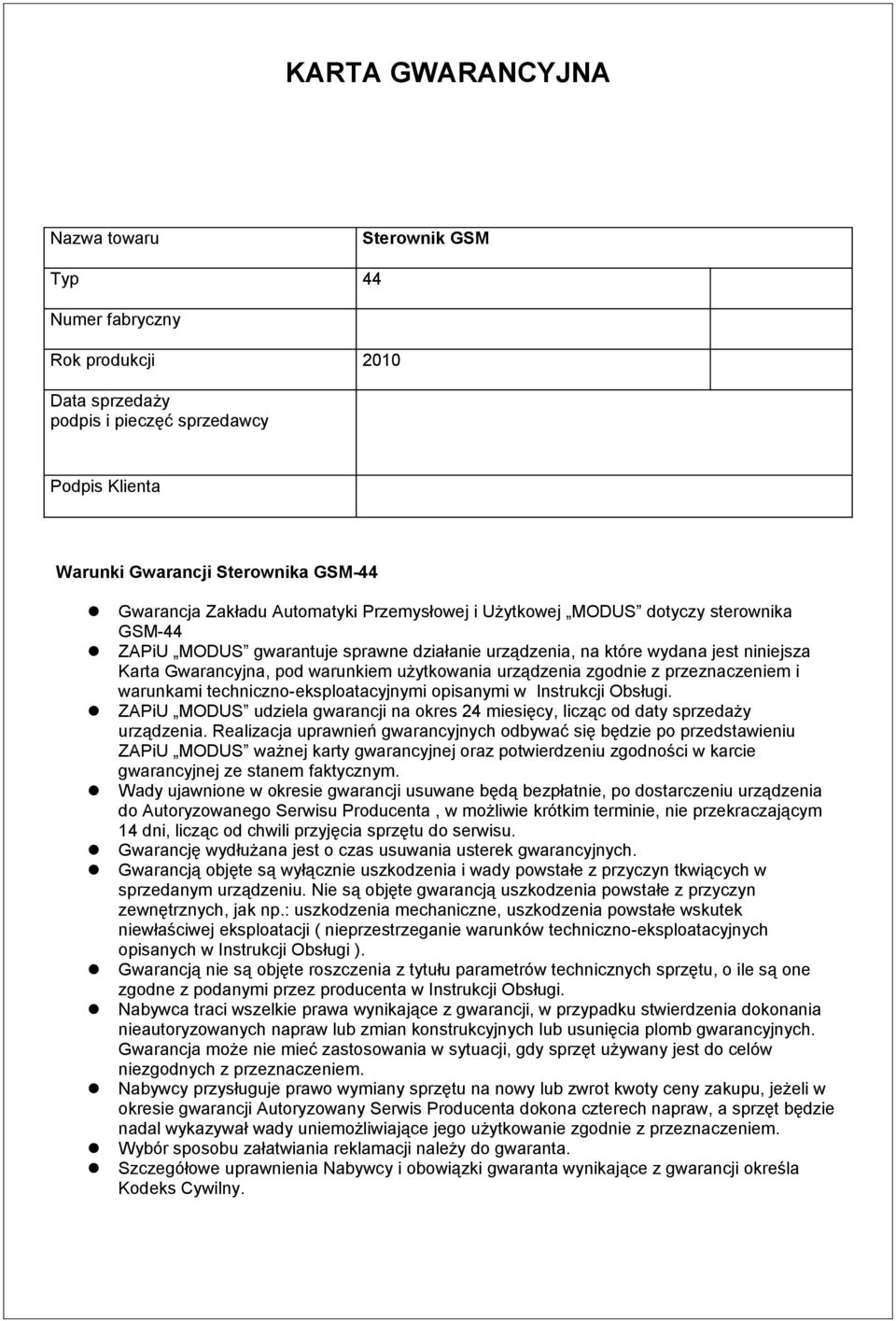

7 KARTA GWARANCYJNA Nazwa towaru Sterownik GSM Typ 44 Numer fabryczny Rok produkcji 2010 Data sprzedaży podpis i pieczęć sprzedawcy Podpis Klienta Warunki Gwarancji Sterownika GSM-44 Gwarancja Zakładu Automatyki Przemysłowej i Użytkowej MODUS dotyczy sterownika GSM-44 ZAPiU MODUS gwarantuje sprawne działanie urządzenia, na które wydana jest niniejsza Karta Gwarancyjna, pod warunkiem użytkowania urządzenia zgodnie z przeznaczeniem i warunkami techniczno-eksploatacyjnymi opisanymi w Instrukcji Obsługi. ZAPiU MODUS udziela gwarancji na okres 24 miesięcy, licząc od daty sprzedaży urządzenia. Realizacja uprawnień gwarancyjnych odbywać się będzie po przedstawieniu ZAPiU MODUS ważnej karty gwarancyjnej oraz potwierdzeniu zgodności w karcie gwarancyjnej ze stanem faktycznym. Wady ujawnione w okresie gwarancji usuwane będą bezpłatnie, po dostarczeniu urządzenia do Autoryzowanego Serwisu Producenta, w możliwie krótkim terminie, nie przekraczającym 14 dni, licząc od chwili przyjęcia sprzętu do serwisu. Gwarancję wydłużana jest o czas usuwania usterek gwarancyjnych. Gwarancją objęte są wyłącznie uszkodzenia i wady powstałe z przyczyn tkwiących w sprzedanym urządzeniu. Nie są objęte gwarancją uszkodzenia powstałe z przyczyn zewnętrznych, jak np.: uszkodzenia mechaniczne, uszkodzenia powstałe wskutek niewłaściwej eksploatacji ( nieprzestrzeganie warunków techniczno-eksploatacyjnych opisanych w Instrukcji Obsługi ). Gwarancją nie są objęte roszczenia z tytułu parametrów technicznych sprzętu, o ile są one zgodne z podanymi przez producenta w Instrukcji Obsługi. Nabywca traci wszelkie prawa wynikające z gwarancji, w przypadku stwierdzenia dokonania nieautoryzowanych napraw lub zmian konstrukcyjnych lub usunięcia plomb gwarancyjnych. Gwarancja może nie mieć zastosowania w sytuacji, gdy sprzęt używany jest do celów niezgodnych z przeznaczeniem. Nabywcy przysługuje prawo wymiany sprzętu na nowy lub zwrot kwoty ceny zakupu, jeżeli w okresie gwarancji Autoryzowany Serwis Producenta dokona czterech napraw, a sprzęt będzie nadal wykazywał wady uniemożliwiające jego użytkowanie zgodnie z przeznaczeniem. Wybór sposobu załatwiania reklamacji należy do gwaranta. Szczegółowe uprawnienia Nabywcy i obowiązki gwaranta wynikające z gwarancji określa Kodeks Cywilny.

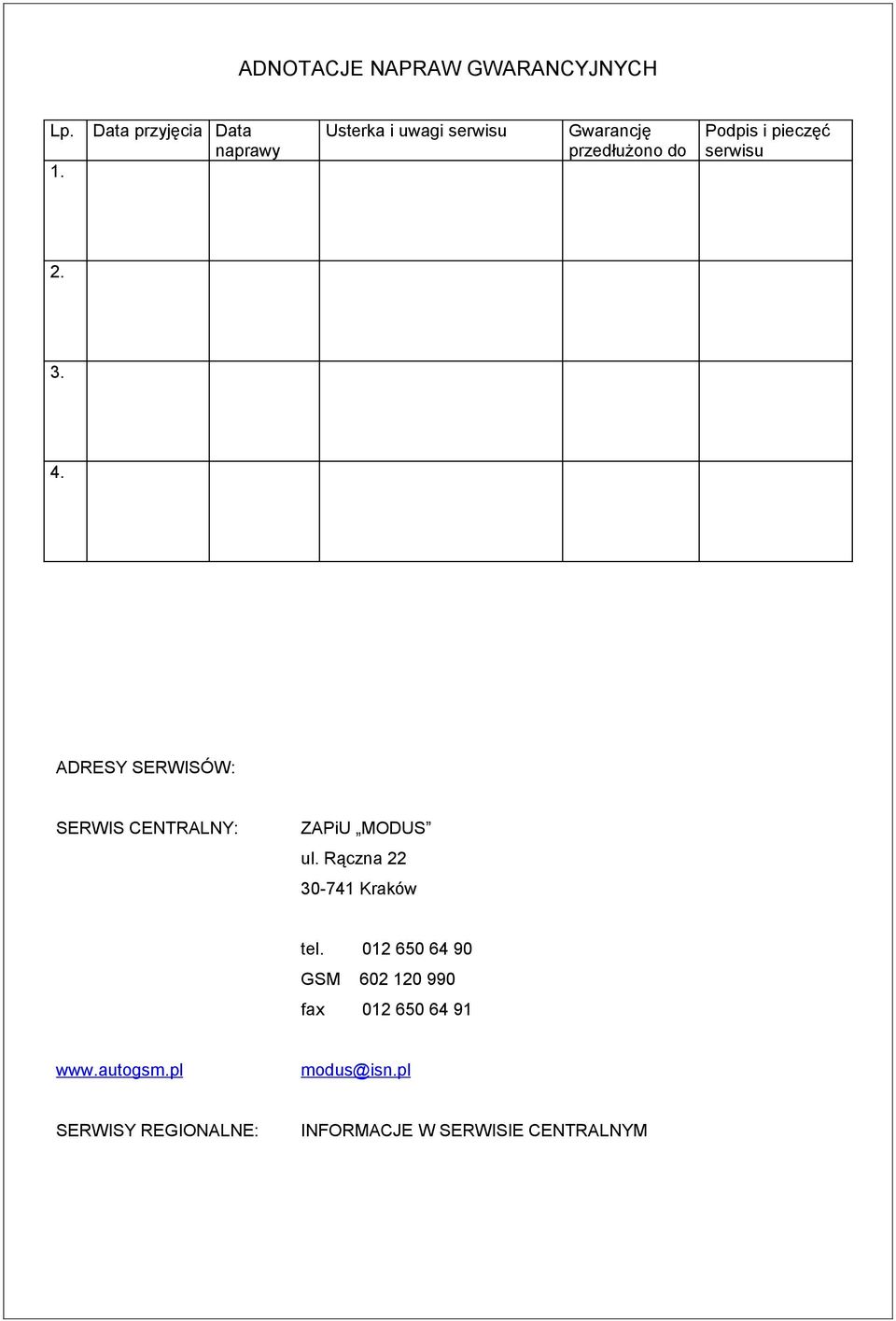

8 ADNOTACJE NAPRAW GWARANCYJNYCH Lp. Data przyjęcia Data naprawy 1. Usterka i uwagi serwisu Gwarancję przedłużono do Podpis i pieczęć serwisu ADRESY SERWISÓW: SERWIS CENTRALNY: ZAPiU MODUS ul. Rączna Kraków tel GSM fax modus@isn.pl SERWISY REGIONALNE: INFORMACJE W SERWISIE CENTRALNYM
