MODUŁ TELEMETRYCZNY GSM SIM STER 7

Wielkość: px
Rozpocząć pokaz od strony:

Download "MODUŁ TELEMETRYCZNY GSM SIM STER 7"

Transkrypt

1 MODUŁ TELEMETRYCZNY GSM SIM STER 7 Instrukcja obsługi Zdalne sterowanie GSM z funkcją pomiaru temperatury oraz powiadomienia SMS/CLIP Instrukcja dostępna jest tylko w formie elektronicznej na stronie producenta lub w aplikacji SIM STER Strona 1

2 Dokładne zapoznanie się z niniejsza instrukcja zapewni prawidłową i bezpieczną eksploatację urządzenia. Nie wolno samodzielnie przeprowadzać napraw lub modyfikować konstrukcji urządzenia. Instalacja ze względów bezpieczeństwa powinna być wykonana przez wykwalifikowany personel. SIM STER 7 zalety produktu: Wyprodukowane w Polsce. Metalowa lakierowana proszkowo obudowa stanowi dodatkowy ekran urządzenia. Zwarta i dobrze przemyślana konstrukcja. Współpraca z każdą siecią telefonii komórkowej (brak blokad sieciowych i regionalnych) Obsługa za pomocą darmowej aplikacji na system Android lub za lub z dowolnego telefonu GSM Timer do sterowania ogrzewania postojowego. Wejście alarmowe. Dwa wysoko prądowe wyjścia przekaźnikowe sterowane SMS i CLIP Podłączenie do każdego systemu alarmowego. Zdalny odczyt temperatury z podłączonego czujnika. Podsłuch po sieci GSM. SIM STER 7 Przeznaczenie Systemy alarmowe dla obiektów, pojazdów mechanicznych i pływających. Wspomaganie dla sterowania oraz poprawnej pracy urządzeń do przesyłu danych lub innych mediów. Nadzór, pomiar oraz regulacja temperatury Tam gdzie jest wymagany wysokiego stopień zabezpieczenia w połączeniu z bezproblemową i prostą obsługą. SIM STER Powinien być montowany w pomieszczeniach zamkniętych, o normalnej wilgotności powietrza, temperaturze z zakres -20 C do +80 C. Montaż i użytkowanie na zewnątrz budynków może być jedynie w obudowie hermetycznej. Przy wybieraniu miejsca montażu należy kierować się zasięgiem sieci GSM, zachowaniem bezpiecznej odległości od źródeł ewentualnych zakłóceń. Użytkownik przyjmuje do wiadomości, że urządzenie nie zostało zaprojektowane i nie jest przeznaczone do żadnych zastosowań, w których awaria mogłaby spowodować sytuację zagrożenia ludzkiego życia bądź zdrowia lub katastrofalną w skutkach szkodę w mieniu, a w szczególności nie są przeznaczone do zastosowań w medycynie ani do ratowania lub podtrzymywania życia. Należy zmienić kod PIN na karcie SIM umieszczonej w urządzeniu na 1976 oraz wyłączyć pocztę głosową i wszystkie przekazy połączeń. Najlepszą metodą jest włożenie karty SIM do dowolnego telefonu i dokonanie takich zmian. Uwaga karta SIM umieszczona w module musi mieć być zarejestrowana oraz mieć możliwość wysyłania i odbierania SMS oraz połączeń głosowych w sieci 2G oraz być w zasięgu dowolnego operatora sieci 2G. Urządzenie nie posiada blokady SIM LOCK. Urządzenie może także pracować z kartą z wyłączonym kodem PIN. Wszystkie przychodzące sms-y są kasowane. Praca urządzenia odbywa się działa na zasadzie odbioru/wysyłania sms-ów oraz sygnałów dzwonka. Aby uruchomić żądaną funkcję należy skorzystać z aplikacji lub wysłać sms z treścią określoną w tabelce komend. Strona 2

3 Funkcje SIM STER 7 Funkcja zdalnego sterowania Wyjścia modułu OUT -A i OUT-B mogą być włączane/ wyłączane lub przełączane na stały czas 2sek Urządzenie zapamiętuje stan przekaźników po wyłączeniu zasilania tylko przy sterowaniu bistabilnym. Każdy, kto zna PIN urządzenia, treść polecenia SMS oraz numer karty SIM umieszczonej w urządzeniu może sterować wyjściami urządzenia. Dodatkowo wyjście OUT-B jest wyposażone w możliwość włączenia na czas 40 min. Uwaga wyłączenie zasilania powoduje reset czasu załączenia oraz wyłączenie wyjścia. Funkcja raportu wymuszony test Moduł może zostać zdalnie za pomocą SMS zapytany o swój stan. W odpowiedzi odeśle SMS z informacją o aktualnym stanie: wyjść, sile sygnału GSM, temperaturze, włączeniu sterowania sygnałami dzwonka oraz włączenia lub wyłączenia linii alarmowej. Każdy, kto zna PIN urządzenia, treść polecenia SMS oraz numer karty SIM umieszczonej w urządzeniu może uruchamiać funkcję raport. Funkcja nasłuchu, moduł będzie dzwonił i utrzymywał połączenie tak długo aż się nie rozłączy się numer odbierający połączenie. Każdy, kto zna PIN urządzenia, treść polecenia SMS oraz numer karty SIM umieszczonej w urządzeniu może uruchamiać nasłuch. Do działania tej funkcji niezbędne jest podłączenie modułu IMS-xx.Uwaga zalecane jest stosowanie anteny zewnętrznej np. ANT-GSM 3 z uwagi na możliwość pojawienia się zakłóceń GSM w głośniku. Odległość od podłączonego modułu audio IMS xx a anteny urządzenia powinna wynosić min 2, 5m. Informacja o włączonym nasłuchu jest wysyłana także na numer alarmowy z podaniem, z jakiego numeru została funkcja uruchomiona. Wejście alarmowe (INPUT) Podanie na to wejście napięcia zasilania przez min 2.5sek. powoduje wysłanie SMS o treści *ALARM* oraz sygnał dzwonka przez 25sek.na jeden zaprogramowany numer. Utrzymywanie się aktywnego sygnału na wejściu alarmowym przez czas dłuższy niż 2.5S wywołuje tylko pojedyncze alarmowanie. Linia alarmowa może być zdalnie blokowana lub odblokowana. Każdy, kto zna PIN urządzenia, treść polecenia SMS oraz numer karty SIM umieszczonej w urządzeniu zdalnie blokować lub odblokować wejście alarmowe. Funkcja pomiaru temperatury Jeśli do modułu został podłączony czujnik temperatury CT-S xx dostępna jest funkcja pomiaru temperatury w zakresie od -39 C do +85 C (chwilowo120 C). Aktualna temperatura jest wysyłana w raporcie SMS. Długość przewodu od czujnika temperatury nie powinna przekraczać 50 metrów. Każdy, kto zna PIN urządzenia, treść polecenia SMS oraz numer karty SIM umieszczonej w urządzeniu może otrzymywać informacje o aktualnej temperaturze z podłączonego czujnika. Strona 3

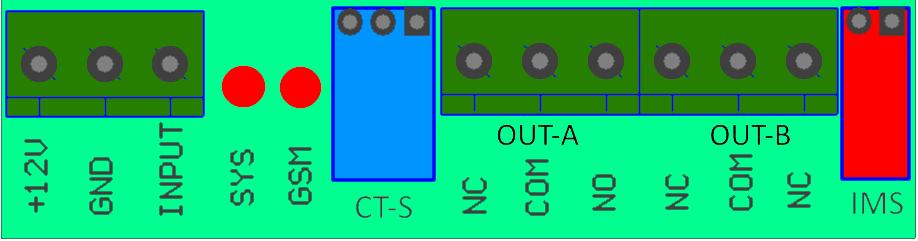

4 Opis złącz urządzenia +12V Plus zasilania OPIS ZŁĄCZ GND INPUT SYS GSM CT-S OUT-A OUT-B IMS Masa zasilania Wejście alarmowe Dioda LED sygnalizująca pracę urządzenia Dioda LED sygnalizująca pracę urządzenia Złącze do podłączenia czujnika temperatury Wyjścia OUT A (styki NO, COM, NC) Wyjście OUT-B (styki NO, COM, NC) Złącze do podłączenia modułu audio IMS- XX Przykład pobudzenia wejścia alarmowego Podłączenie do czujnika ruchu Strona 4

5 Dane techniczne Zasilanie Pobór prądu 12V ( wymagana wydajność prądowa zasilacza nim 1.2A) 8mA /1.2A/20mA/czuwanie /max/pobór przekaźnika Wyjścia 2x10A/230V Sieć GSM 2G SIM Standard 1.8V, 3V Wymiary (mm) 130 x 90 x 35 Antena Złącze SMA (w komplecie) Pomiar temp. -35C, +85C, max +125C wymagany CT-S, brak w zestawie Wejście alarm Wydajność działania Tak pobudzenie +12V >2.5s Urządzenie obsługuje max 4szt SMS sterujące w ciągu minuty Sygnalizacja LED GSM ON/OFF Znaczenie 64ms/800ms Niezalogowany 64ms/3000ms Zalogowany Sygnalizacja LED SYS ON/OFF Znaczenie 120ms Odebrany SMS 2x120ms 3x120ms Wysłany SMS Słaby zasięg<40% Świeci Logowanie 1000ms/1000ms Pobudzenie INPUT lub aktywna funkcja nasłuch Sterowanie z telefonu GSM bez aplikacji SIM STER Treść wysłanego SMS Działanie urządzenia ( XXXX - kod dostępu) XXXX#AON# Włącza OUT-A XXXX#AOFF# Wyłącza OUT-A XXXX#ASTE# Zmienia stan OUT-A na 2s. XXXX#BON# Włącza OUT-B XXXX#BOFF# Wyłącza OUT-B XXXX#BSTE# Zmienia stan OUT- B na 1s. XXXX#NU# Moduł wysyła raport XXXXCLIPON Włącza sterowanie Clipem XXXXCLIPOFF XXXX#SPY# XXXX#T40# Wyłącza sterowanie Clipem Uruchamia funkcję nasłuchu Włącza OUT-B na 40 min XXXX#DD# XXXX#CC# Blokuje linię alarmową (INPUT) Odblokuje linię alarmową (INPUT) KOD PIN DO URZĄDZENIA ZNAJDUJE SIĘ PUDEŁKU ORAZ NA DOKUMENCIE ZAKUPU Strona 5

6 Historia wersji produktu Wersja oprogramowania (firmware) Zmiany 7.0/ Pierwsza wersja w metalowej obudowie Urządzenie wyprodukowano w Polsce Megaelektronik Sp. z o.o. ul.felsztyńskiego Łódź Strona 6

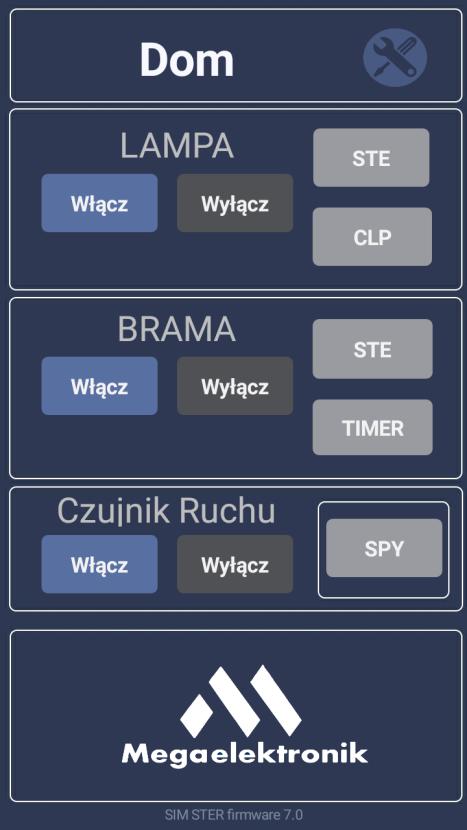

7 MODUŁ TELEMETRYCZNY GSM APLIKACJA NA SYSTEM ANDROID Instrukcja obsługi Instrukcja dostępna jest tylko w formie elektronicznej na stronie producenta lub w aplikacji SIM STER Strona 7

8 W celu ułatwienia korzystania z urządzenia producent przygotował darmową aplikację SIM STER 7 Aby ją pobrać zaloguj się do sklepu Google Play i wpisz SIM STER 7. Aplikacja jest darmowa ( dla jednego urządzenia) Działanie aplikacji polega na obustronnym odbiorze i wysyłaniu SMS-ów oraz sygnałów dzwonka przez telefon na którym jest zainstalowana. SMS są odbierane i wysłane przez urządzenie SIM STER 7 które wykonuje określone funkcje np. sterowanie wyjściem czy pomiar temperatury. Aplikacja współpracuje tylko z urządzeniami SIM STER 7. Teraz należy utworzyć posiadane urządzenie w aplikacji, aby to zrobić przytrzymaj ikonę ustawienia przez 3 sek. Wpisz swoją nazwę np. Dom następnie przytrzymaj klawisz Zapisz i wyjdź Następnie kliknij napis DOM Strona 8

9 Okno główne okno ustawień Aby skonfigurować ustawienia przytrzymaj ikonę w prawym górnym rogu Opis ustawień 1. Numer Alarmowy tu wpisz numer telefonu, na który będą wysyłane SMS oraz sygnał dzwonka po pobudzeniu linii alarmowej. Po wpisaniu należy kliknąć przycisk USTAW Numer alarmowy jest widoczny w oknie raport 2. Odczytaj ustawienia kliknięcie tego przycisku powoduje utworzenie raportu 3. Nazwa instalacji wpisana tutaj nazwa pojawi się w oknie głównym 4. Nazwa czujnika temp wpisana tutaj nazwa pojawi się w oknie raportu 5. Nazwa własna OUT-A wpisana tutaj nazwa pojawi się w oknie głównym przy przyciskach sterowania 6. Nazwa własna OUT-B wpisana tutaj nazwa pojawi się w oknie głównym przy przyciskach sterowania 7. Nazwa linii alarmowej wpisana tutaj nazwa pojawi się w oknie głównym przy przyciskach sterowania 8 Numer telefonu modułu tutaj należy wpisać numer telefonu karty SIM umieszczonej w module SIM STER 7 9. Steruj dzwonkiem OUT-A włącza/wyłącza reakcję (przełączanie OUT-A) urządzenia na sygnał dzwonka 10. Pin urządzenia tutaj należy wpisać kod PIN urządzenia (znajduje się on na pudełku oraz dokumencie zakupu) Uwaga w opisach można stosować także tzw. emoticony Uwaga po zapisaniu wszystkich nazw należy kliknąć Zapisz i wyjdź Strona 9

10 Opis okna głównego oraz widok okna raportu Okno główne okno raportu Przyciski Włącz włączają dany przekaźnik wyjścia lub wejście alarmowe Przyciski Wyłącz wyłączają dany przekaźnik wyjścia lub wejście alarmowe Przycisk STE przełączają wyjście na 2 sek. Przycisk CLP powoduje, że aplikacja dzwoni na numer modułu Przyciski Włącz/Wyłącz włączają lub wyłączają wejście alarmowe (w przykładzie opisane, jako Czujnik Ruchu) Przycisk SPY powoduje wywołanie funkcji nasłuch Aby wywołać funkcję RAPORT GSM przytrzymaj logo Megaelektronik przez 3 sek. Strona 10
