Wytyczne do projektowania Komendy Powiatowej Państwowej Straży Pożarnej w Wolsztynie

Transkrypt

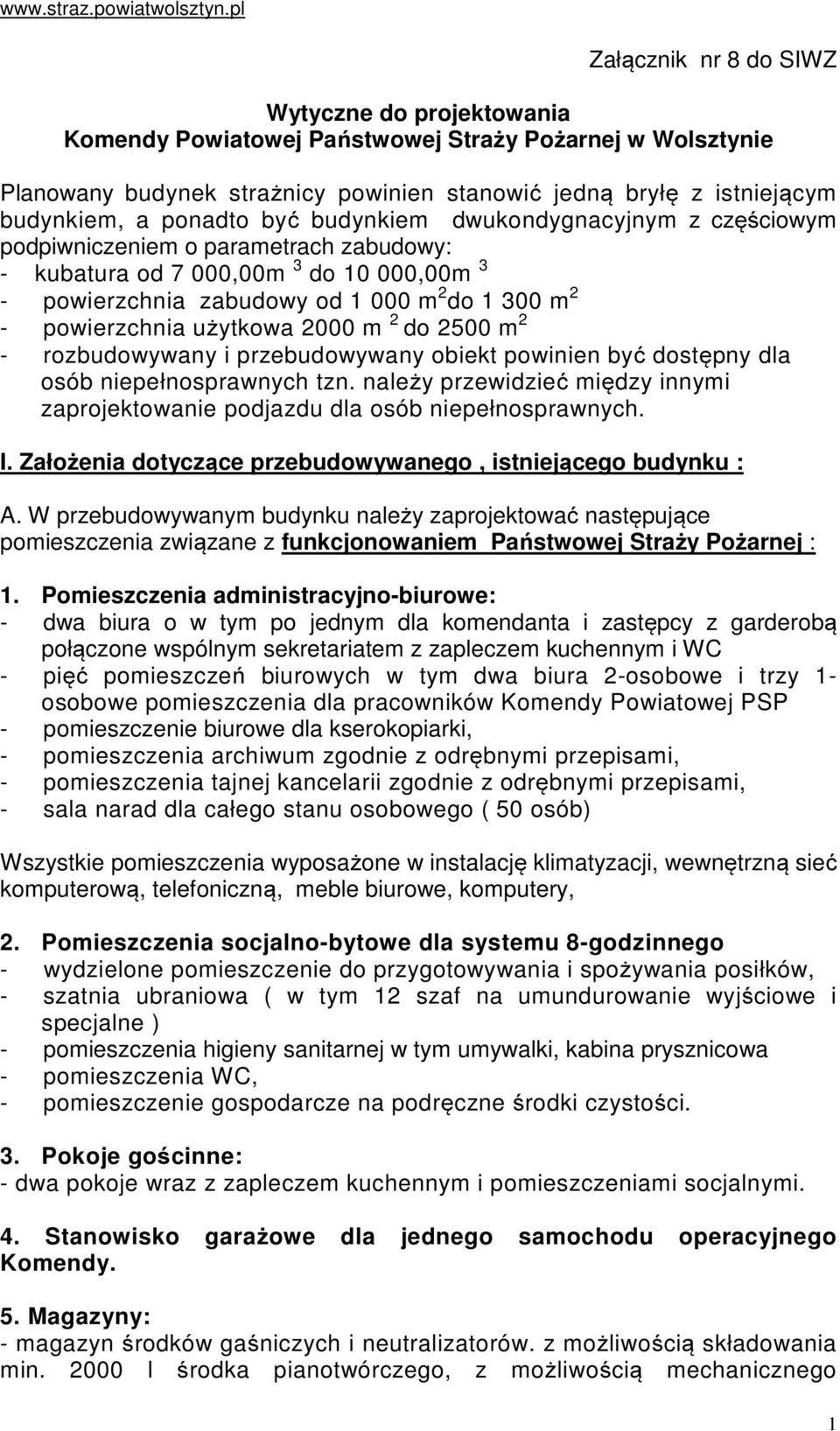

1 Załącznik nr 8 do SIWZ Wytyczne do projektowania Komendy Powiatowej Państwowej Straży Pożarnej w Wolsztynie Planowany budynek strażnicy powinien stanowić jedną bryłę z istniejącym budynkiem, a ponadto być budynkiem dwukondygnacyjnym z częściowym podpiwniczeniem o parametrach zabudowy: - kubatura od 7 000,00m 3 do ,00m 3 - powierzchnia zabudowy od m 2 do m 2 - powierzchnia użytkowa 2000 m 2 do 2500 m 2 - rozbudowywany i przebudowywany obiekt powinien być dostępny dla osób niepełnosprawnych tzn. należy przewidzieć między innymi zaprojektowanie podjazdu dla osób niepełnosprawnych. I. Założenia dotyczące przebudowywanego, istniejącego budynku : A. W przebudowywanym budynku należy zaprojektować następujące pomieszczenia związane z funkcjonowaniem Państwowej Straży Pożarnej : 1. Pomieszczenia administracyjno-biurowe: - dwa biura o w tym po jednym dla komendanta i zastępcy z garderobą połączone wspólnym sekretariatem z zapleczem kuchennym i WC - pięć pomieszczeń biurowych w tym dwa biura 2-osobowe i trzy 1- osobowe pomieszczenia dla pracowników Komendy Powiatowej PSP - pomieszczenie biurowe dla kserokopiarki, - pomieszczenia archiwum zgodnie z odrębnymi przepisami, - pomieszczenia tajnej kancelarii zgodnie z odrębnymi przepisami, - sala narad dla całego stanu osobowego ( 50 osób) Wszystkie pomieszczenia wyposażone w instalację klimatyzacji, wewnętrzną sieć komputerową, telefoniczną, meble biurowe, komputery, 2. Pomieszczenia socjalno-bytowe dla systemu 8-godzinnego - wydzielone pomieszczenie do przygotowywania i spożywania posiłków, - szatnia ubraniowa ( w tym 12 szaf na umundurowanie wyjściowe i specjalne ) - pomieszczenia higieny sanitarnej w tym umywalki, kabina prysznicowa - pomieszczenia WC, - pomieszczenie gospodarcze na podręczne środki czystości. 3. Pokoje gościnne: - dwa pokoje wraz z zapleczem kuchennym i pomieszczeniami socjalnymi. 4. Stanowisko garażowe dla jednego samochodu operacyjnego Komendy. 5. Magazyny: - magazyn środków gaśniczych i neutralizatorów. z możliwością składowania min l środka pianotwórczego, z możliwością mechanicznego 1

2 napełniania bezpośredniego pojazdów gaśniczych. Oddzielne, suche pomieszczenie na składowanie proszków gaśniczych, neutralizatorów i sorbentów w beczkach oraz w workach. - magazyn kwatermistrzowski w układzie pomieszczeń z przeznaczeniem na magazyn mundurowy i odzieży ochronnej, odzieży zużytej, magazyn sprzętu pożarniczego i części zamiennych 6. Modernizacja istniejącej kotłowni. B. W przebudowywanym budynku należy zaprojektować również następujące pomieszczenia: 1. Pomieszczenia socjalne: - 2 sypialnie 4 osobowe, - 1 sypialnia 1 osobowa, - stołówka, - pomieszczenia higieny sanitarnej z kabiną prysznicową i WC (oddzielnie dla kobiet), - szatnia dla 10 osób, 2. Pomieszczenia garażowe. - 2 stanowiska garażowe C. Dodatkowo, w stosunku do istniejącego budynku należy przewidzieć wykonanie termomodernizacji budynku w zakresie przegród zewnętrznych i dachu budynku. II. Założenia dotyczące części rozbudowywanej budynku : Część rozbudowywana winna stanowić funkcjonalną całość z istniejącym budynkiem. W części rozbudowywanej budynku należy zaprojektować : 1. Pomieszczenia garażowo warsztatowe dla Jednostki Ratowniczo Gaśniczej: - cztery dwustanowiskowe boksy garażowe, wyposażonych w automatycznie i ręcznie podnoszone bramy garażowe, stanowiska wyposażane w instalacje wyciągu spalin, ładowania akumulatorów i instalacje sprężonego powietrza do napełniania układów hamulcowych dla samochodów ciężarowych, hydrant wewnętrzny do napełniania samochodów gaśniczych wodą, wieszaki na odzież specjalną, ochronną dla obsady zmiany ( 14 osób) z miejscem na ubranie się strażaka przed wejściem do samochodu, - wydzielone pomieszczenie na podręczny magazyn JRG z przeznaczeniem na przechowywanie sprzętu pożarniczego, kwatermistrzowskiego, środki do mycia i konserwacji pojazdów, - pomieszczenie służące do mycia pojazdów z kanałem rewizyjnym pomieszczenie powinno służyć do mycia pojazdów osobowych i ciężarowych oraz umożliwiać szybkie rozmrożenie samochodów po powrocie z akcji podczas dużych mrozów, wysokość pomieszczenia powinna umożliwiać swobodne odchylanie kabin samochodów 2

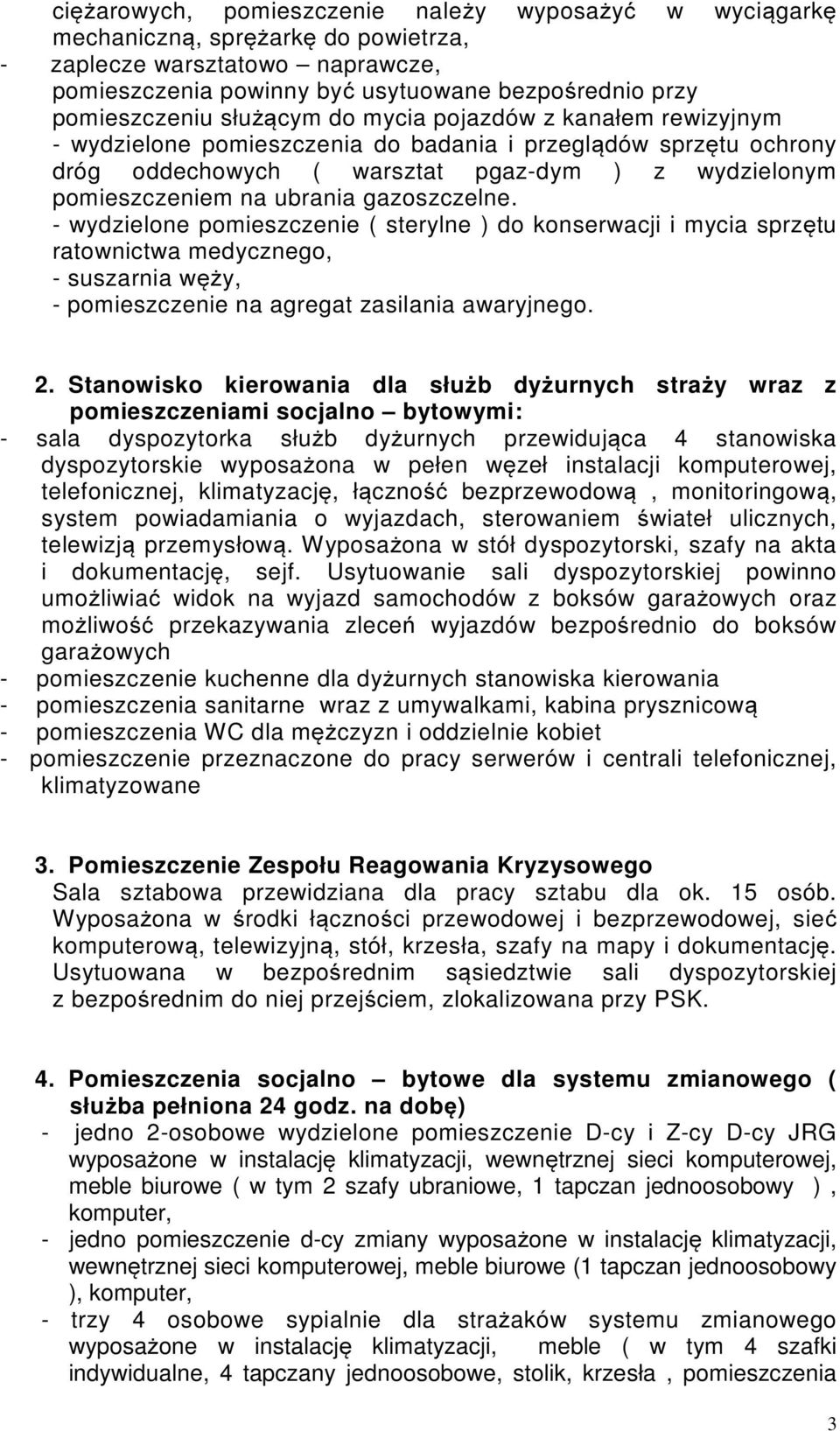

3 ciężarowych, pomieszczenie należy wyposażyć w wyciągarkę mechaniczną, sprężarkę do powietrza, - zaplecze warsztatowo naprawcze, pomieszczenia powinny być usytuowane bezpośrednio przy pomieszczeniu służącym do mycia pojazdów z kanałem rewizyjnym - wydzielone pomieszczenia do badania i przeglądów sprzętu ochrony dróg oddechowych ( warsztat pgaz-dym ) z wydzielonym pomieszczeniem na ubrania gazoszczelne. - wydzielone pomieszczenie ( sterylne ) do konserwacji i mycia sprzętu ratownictwa medycznego, - suszarnia węży, - pomieszczenie na agregat zasilania awaryjnego. 2. Stanowisko kierowania dla służb dyżurnych straży wraz z pomieszczeniami socjalno bytowymi: - sala dyspozytorka służb dyżurnych przewidująca 4 stanowiska dyspozytorskie wyposażona w pełen węzeł instalacji komputerowej, telefonicznej, klimatyzację, łączność bezprzewodową, monitoringową, system powiadamiania o wyjazdach, sterowaniem świateł ulicznych, telewizją przemysłową. Wyposażona w stół dyspozytorski, szafy na akta i dokumentację, sejf. Usytuowanie sali dyspozytorskiej powinno umożliwiać widok na wyjazd samochodów z boksów garażowych oraz możliwość przekazywania zleceń wyjazdów bezpośrednio do boksów garażowych - pomieszczenie kuchenne dla dyżurnych stanowiska kierowania - pomieszczenia sanitarne wraz z umywalkami, kabina prysznicową - pomieszczenia WC dla mężczyzn i oddzielnie kobiet - pomieszczenie przeznaczone do pracy serwerów i centrali telefonicznej, klimatyzowane 3. Pomieszczenie Zespołu Reagowania Kryzysowego Sala sztabowa przewidziana dla pracy sztabu dla ok. 15 osób. Wyposażona w środki łączności przewodowej i bezprzewodowej, sieć komputerową, telewizyjną, stół, krzesła, szafy na mapy i dokumentację. Usytuowana w bezpośrednim sąsiedztwie sali dyspozytorskiej z bezpośrednim do niej przejściem, zlokalizowana przy PSK. 4. Pomieszczenia socjalno bytowe dla systemu zmianowego ( służba pełniona 24 godz. na dobę) - jedno 2-osobowe wydzielone pomieszczenie D-cy i Z-cy D-cy JRG wyposażone w instalację klimatyzacji, wewnętrznej sieci komputerowej, meble biurowe ( w tym 2 szafy ubraniowe, 1 tapczan jednoosobowy ), komputer, - jedno pomieszczenie d-cy zmiany wyposażone w instalację klimatyzacji, wewnętrznej sieci komputerowej, meble biurowe (1 tapczan jednoosobowy ), komputer, - trzy 4 osobowe sypialnie dla strażaków systemu zmianowego wyposażone w instalację klimatyzacji, meble ( w tym 4 szafki indywidualne, 4 tapczany jednoosobowe, stolik, krzesła, pomieszczenia 3

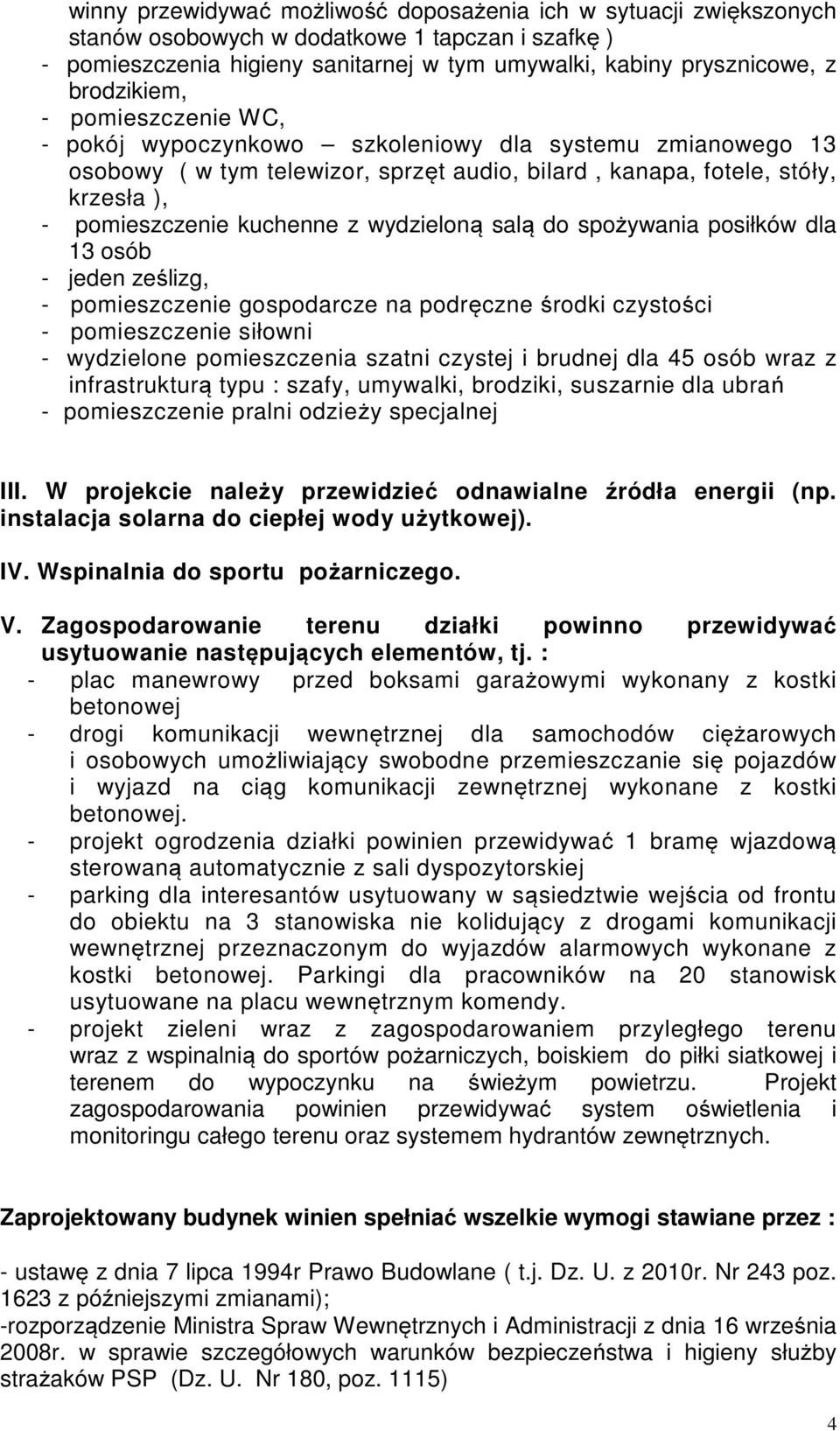

4 winny przewidywać możliwość doposażenia ich w sytuacji zwiększonych stanów osobowych w dodatkowe 1 tapczan i szafkę ) - pomieszczenia higieny sanitarnej w tym umywalki, kabiny prysznicowe, z brodzikiem, - pomieszczenie WC, - pokój wypoczynkowo szkoleniowy dla systemu zmianowego 13 osobowy ( w tym telewizor, sprzęt audio, bilard, kanapa, fotele, stóły, krzesła ), - pomieszczenie kuchenne z wydzieloną salą do spożywania posiłków dla 13 osób - jeden ześlizg, - pomieszczenie gospodarcze na podręczne środki czystości - pomieszczenie siłowni - wydzielone pomieszczenia szatni czystej i brudnej dla 45 osób wraz z infrastrukturą typu : szafy, umywalki, brodziki, suszarnie dla ubrań - pomieszczenie pralni odzieży specjalnej III. W projekcie należy przewidzieć odnawialne źródła energii (np. instalacja solarna do ciepłej wody użytkowej). IV. Wspinalnia do sportu pożarniczego. V. Zagospodarowanie terenu działki powinno przewidywać usytuowanie następujących elementów, tj. : - plac manewrowy przed boksami garażowymi wykonany z kostki betonowej - drogi komunikacji wewnętrznej dla samochodów ciężarowych i osobowych umożliwiający swobodne przemieszczanie się pojazdów i wyjazd na ciąg komunikacji zewnętrznej wykonane z kostki betonowej. - projekt ogrodzenia działki powinien przewidywać 1 bramę wjazdową sterowaną automatycznie z sali dyspozytorskiej - parking dla interesantów usytuowany w sąsiedztwie wejścia od frontu do obiektu na 3 stanowiska nie kolidujący z drogami komunikacji wewnętrznej przeznaczonym do wyjazdów alarmowych wykonane z kostki betonowej. Parkingi dla pracowników na 20 stanowisk usytuowane na placu wewnętrznym komendy. - projekt zieleni wraz z zagospodarowaniem przyległego terenu wraz z wspinalnią do sportów pożarniczych, boiskiem do piłki siatkowej i terenem do wypoczynku na świeżym powietrzu. Projekt zagospodarowania powinien przewidywać system oświetlenia i monitoringu całego terenu oraz systemem hydrantów zewnętrznych. Zaprojektowany budynek winien spełniać wszelkie wymogi stawiane przez : - ustawę z dnia 7 lipca 1994r Prawo Budowlane ( t.j. Dz. U. z 2010r. Nr 243 poz z późniejszymi zmianami); -rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 16 września 2008r. w sprawie szczegółowych warunków bezpieczeństwa i higieny służby strażaków PSP (Dz. U. Nr 180, poz. 1115) 4

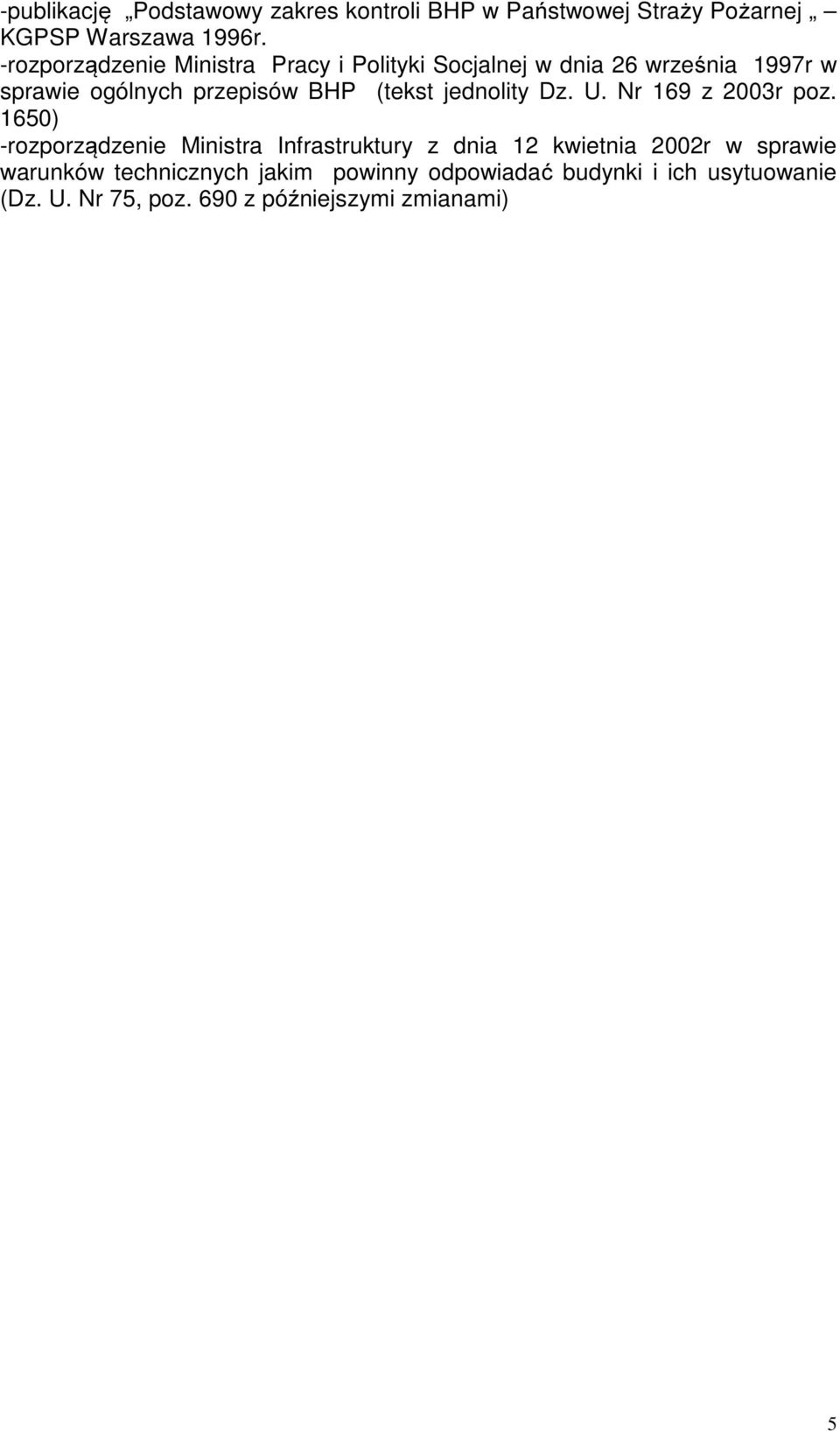

5 -publikację Podstawowy zakres kontroli BHP w Państwowej Straży Pożarnej KGPSP Warszawa 1996r. -rozporządzenie Ministra Pracy i Polityki Socjalnej w dnia 26 września 1997r w sprawie ogólnych przepisów BHP (tekst jednolity Dz. U. Nr 169 z 2003r poz. 1650) -rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002r w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75, poz. 690 z późniejszymi zmianami) 5
