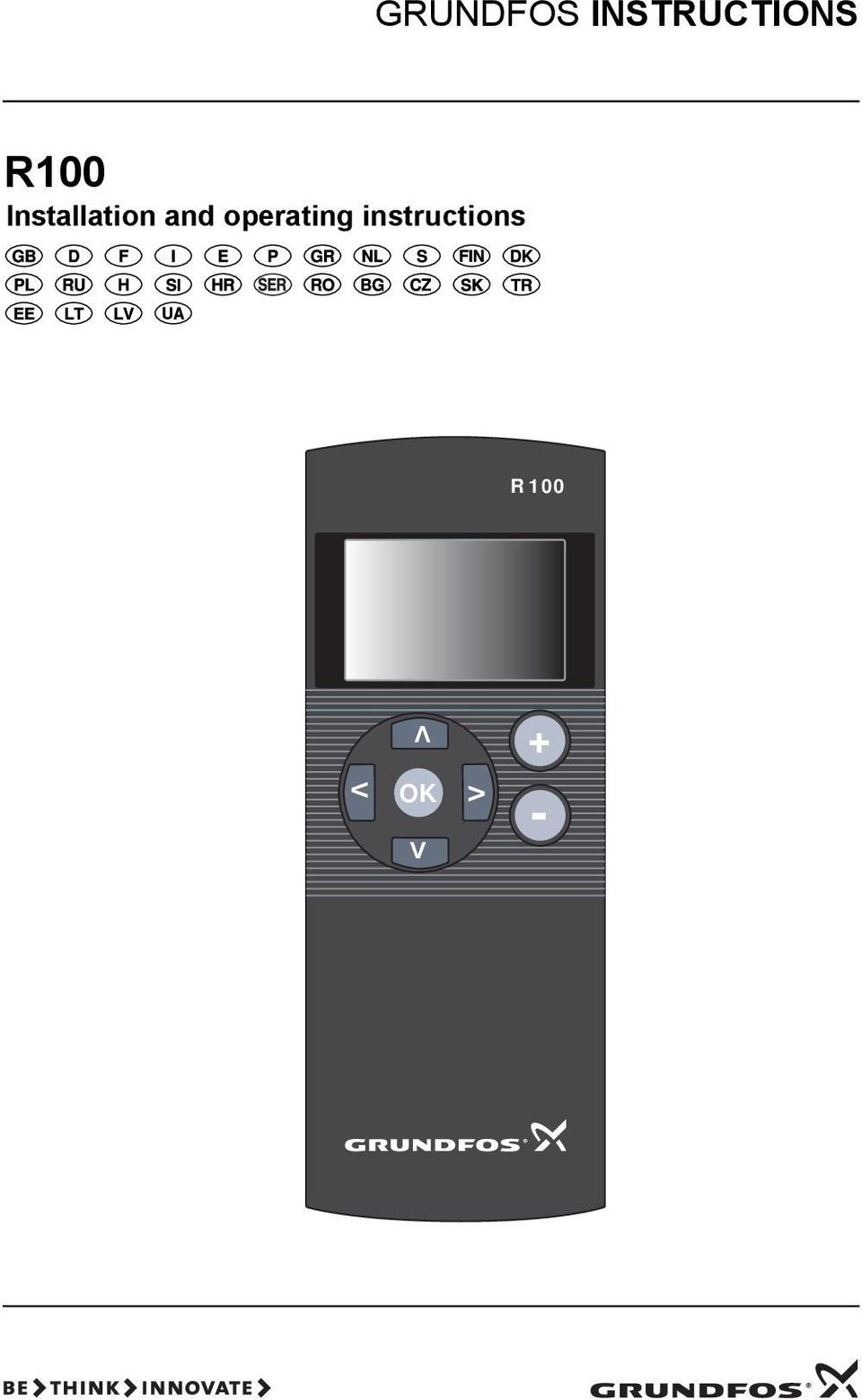

1 > GRUNDFOS INSTRUCTIONS R100 Installation and operating instructions R 100 > OK > > + -

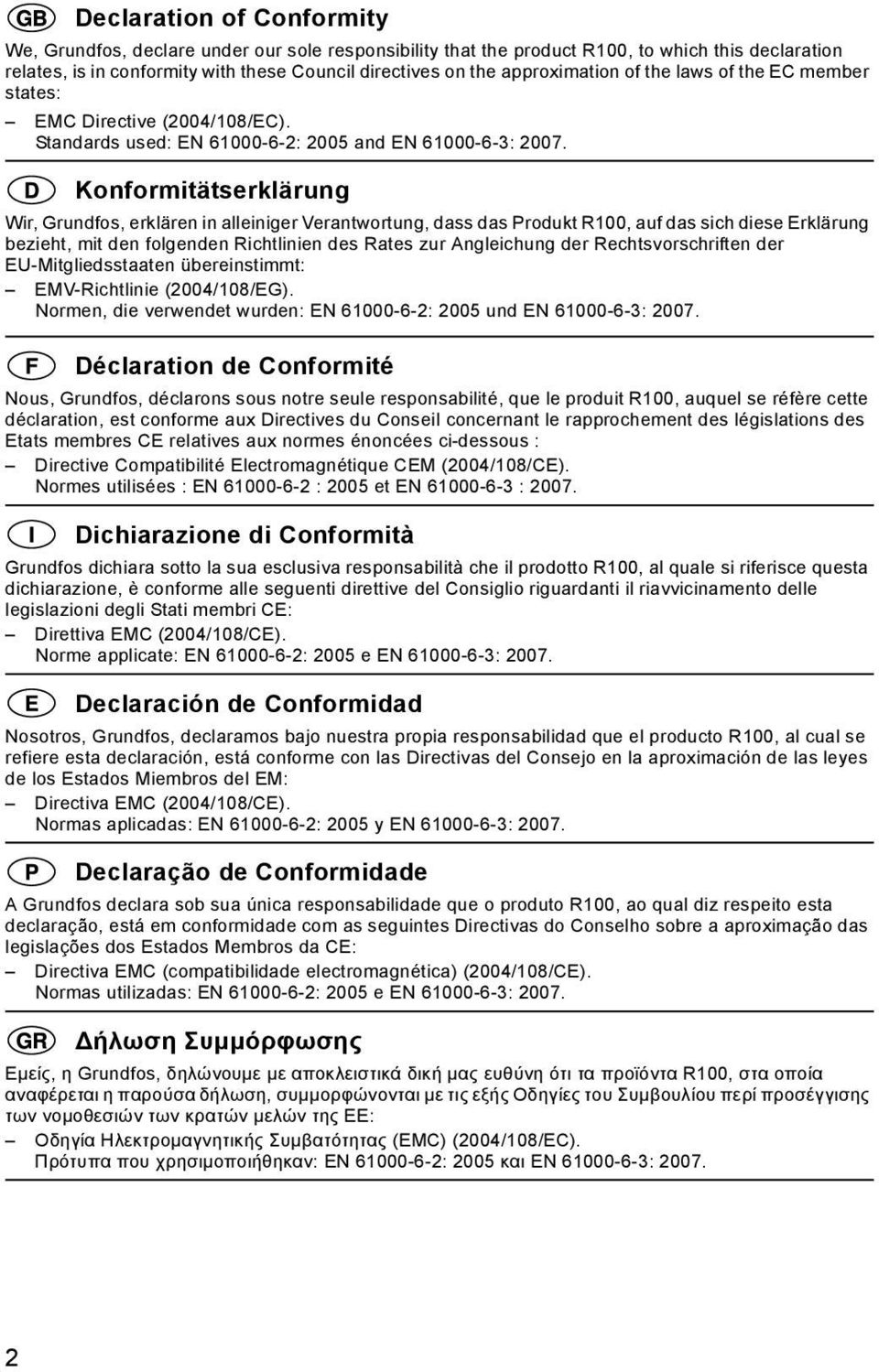

2 Declaration of Conformity We, Grundfos, declare under our sole responsibility that the product R100, to which this declaration relates, is in conformity with these Council directives on the approximation of the laws of the EC member states: EMC Directive (2004/108/EC). Standards used: EN : 2005 and EN : Konformitätserklärung Wir, Grundfos, erklären in alleiniger Verantwortung, dass das Produkt R100, auf das sich diese Erklärung bezieht, mit den folgenden Richtlinien des Rates zur Angleichung der Rechtsvorschriften der EU-Mitgliedsstaaten übereinstimmt: EMV-Richtlinie (2004/108/EG). Normen, die verwendet wurden: EN : 2005 und EN : Déclaration de Conformité Nous, Grundfos, déclarons sous notre seule responsabilité, que le produit R100, auquel se réfère cette déclaration, est conforme aux Directives du Conseil concernant le rapprochement des législations des Etats membres CE relatives aux normes énoncées ci-dessous : Directive Compatibilité Electromagnétique CEM (2004/108/CE). Normes utilisées : EN : 2005 et EN : Dichiarazione di Conformità Grundfos dichiara sotto la sua esclusiva responsabilità che il prodotto R100, al quale si riferisce questa dichiarazione, è conforme alle seguenti direttive del Consiglio riguardanti il riavvicinamento delle legislazioni degli Stati membri CE: Direttiva EMC (2004/108/CE). Norme applicate: EN : 2005 e EN : Declaración de Conformidad Nosotros, Grundfos, declaramos bajo nuestra propia responsabilidad que el producto R100, al cual se refiere esta declaración, está conforme con las Directivas del Consejo en la aproximación de las leyes de los Estados Miembros del EM: Directiva EMC (2004/108/CE). Normas aplicadas: EN : 2005 y EN : Declaração de Conformidade A Grundfos declara sob sua única responsabilidade que o produto R100, ao qual diz respeito esta declaração, está em conformidade com as seguintes Directivas do Conselho sobre a aproximação das legislações dos Estados Membros da CE: Directiva EMC (compatibilidade electromagnética) (2004/108/CE). Normas utilizadas: EN : 2005 e EN : Δήλωση Συμμόρφωσης Εμείς, η Grundfos, δηλώνουμε με αποκλειστικά δική μας ευθύνη ότι τα προϊόντα R100, στα οποία αναφέρεται η παρούσα δήλωση, συμμορφώνονται με τις εξής Οδηγίες του Συμβουλίου περί προσέγγισης των νομοθεσιών των κρατών μελών της ΕΕ: Οδηγία Ηλεκτρομαγνητικής Συμβατότητας (EMC) (2004/108/EC). Πρότυπα που χρησιμοποιήθηκαν: EN : 2005 και EN :

3 Overeenkomstigheidsverklaring Wij, Grundfos, verklaren geheel onder eigen verantwoordelijkheid dat het product R100 waarop deze verklaring betrekking heeft, in overeenstemming is met de Richtlijnen van de Raad in zake de onderlinge aanpassing van de wetgeving van de EG lidstaten betreffende: EMC Richtlijn (2004/108/EC). Gebruikte normen: EN : 2005 en EN : Försäkran om överensstämmelse Vi, Grundfos, försäkrar under ansvar att produkten R100, som omfattas av denna försäkran, är i överensstämmelse med rådets direktiv om inbördes närmande till EU-medlemsstaternas lagstiftning, avseende: EMC-direktivet (2004/108/EG). Tillämpade standarder: EN : 2005 och EN : Vastaavuusvakuutus Me, Grundfos, vakuutamme omalla vastuullamme, että tuote R100, jota tämä vakuutus koskee, on EY:n jäsenvaltioiden lainsäädännön yhdenmukaistamiseen tähtäävien Euroopan neuvoston direktiivien vaatimusten mukainen seuraavasti: EMC-direktiivi (2004/108/EY). Sovellettavat standardit: EN : 2005 ja EN : Overensstemmelseserklæring Vi, Grundfos, erklærer under ansvar at produktet R100 som denne erklæring omhandler, er i overensstemmelse med disse af Rådets direktiver om indbyrdes tilnærmelse til EF-medlemsstaternes lovgivning: EMC-direktivet (2004/108/EF). Anvendte standarder: EN : 2005 og EN : Deklaracja zgodności My, Grundfos, oświadczamy z pełną odpowiedzialnością, że nasze wyroby R100, których deklaracja niniejsza dotyczy, są zgodne z następującymi wytycznymi Rady d/s ujednolicenia przepisów prawnych krajów członkowskich WE: Dyrektywa EMC (2004/108/WE). Zastosowane normy: EN : 2005 oraz EN : Декларация о соответствии Мы, компания Grundfos, со всей ответственностью заявляем, что изделия R100, к которым относится настоящая декларация, соответствуют следующим Директивам Совета Евросоюза об унификации законодательных предписаний стран-членов ЕС: Электромагнитная совместимость (2004/108/EC). Применявшиеся стандарты: EN : 2005 и EN : Konformitási nyilatkozat Mi, a Grundfos, egyedüli felelősséggel kijelentjük, hogy a R100 termék, amelyre jelen nyilatkozik vonatkozik, megfelel az Európai Unió tagállamainak jogi irányelveit összehangoló tanács alábbi előírásainak: EMC Direktíva (2004/108/EK). Alkalmazott szabványok: EN : 2005 és EN :

4 Izjava o ustreznosti V Grundfosu s polno odgovornostjo izjavljamo, da so naši izdelki R100, na katere se ta izjava nanaša, v skladu z naslednjimi direktivami Sveta o približevanju zakonodaje za izenačevanje pravnih predpisov držav članic ES: Direktiva o elektromagnetni združljivosti (EMC) (2004/108/ES). Uporabljeni normi: EN : 2005 in EN : Izjava o usklađenosti Mi, Grundfos, izjavljujemo pod vlastitom odgovornošću da je proizvod R100, na koji se ova izjava odnosi, u skladu s direktivama ovog Vijeća o usklađivanju zakona država članica EU: Direktiva za elektromagnetsku kompatibilnost (2004/108/EZ). Korištene norme: EN : 2005 i EN : Izjava o konformitetu Mi, Grundfos, izjavljujemo pod vlastitom odgovornošću da je proizvod R100, na koji se ova izjava odnosi, u skladu sa direktivama Saveta za usklađivanje zakona država članica EU: EMC direktiva (2004/108/EC). Korišćeni standardi: EN : 2005 i EN : Declaraţie de conformitate Noi, Grundfos, declarãm pe propria rãspundere cã produsele R100, la care se referã aceastã declaraþie, sunt în conformitate cu aceste Directive de Consiliu asupra armonizãrii legilor Statelor Membre CE: Directiva EMC (2004/108/CE). Standarde utilizate: EN : 2005 şi EN : Декларация за съответствие Ние, фирма Grundfos, заявяваме с пълна отговорност, че продукта R100, за който се отнася настоящата декларация, отговаря на следните указания на Съвета за уеднаквяване на правните разпоредби на държавите членки на ЕС: Директива за електромагнитна съвместимост (2004/108/EC). Приложени стандарти: EN : 2005 и EN : Prohlášení o konformitě My firma Grundfos prohlašujeme na svou plnou odpovědnost, že výrobek R100, na nějž se toto prohlášení vztahuje, je v souladu s ustanoveními směrnice Rady pro sblížení právních předpisů členských států Evropského společenství v oblastech: Směrnice pro elektromagnetickou kompatibilitu (EMC) (2004/108/ES). Použité normy: EN : 2005 a EN : Prehlásenie o konformite My firma Grundfos prehlasujeme na svoju plnú zodpovednost, že výrobok R100, na ktorý sa toto prehlásenie vzt ahuje, je v súlade s ustanovením smernice Rady pre zblíženie právnych predpisov členských štátov Európskeho spoločenstva v oblastiach: Smernica pre elektromagnetickú kompatibilitu (2004/108/EC). Použité normy: EN : 2005 a EN : Uygunluk Bildirgesi Grundfos olarak bu beyannameye konu olan R100 ürünlerinin, AB Üyesi Ülkelerin kanunlarını birbirine yaklaştırma üzerine Konsey Direktifleriyle uyumlu olduğunun yalnızca bizim sorumluluğumuz altında olduğunu beyan ederiz: EMC Diretifi (2004/108/EC). Kullanılan standartlar: EN : 2005 ve EN :

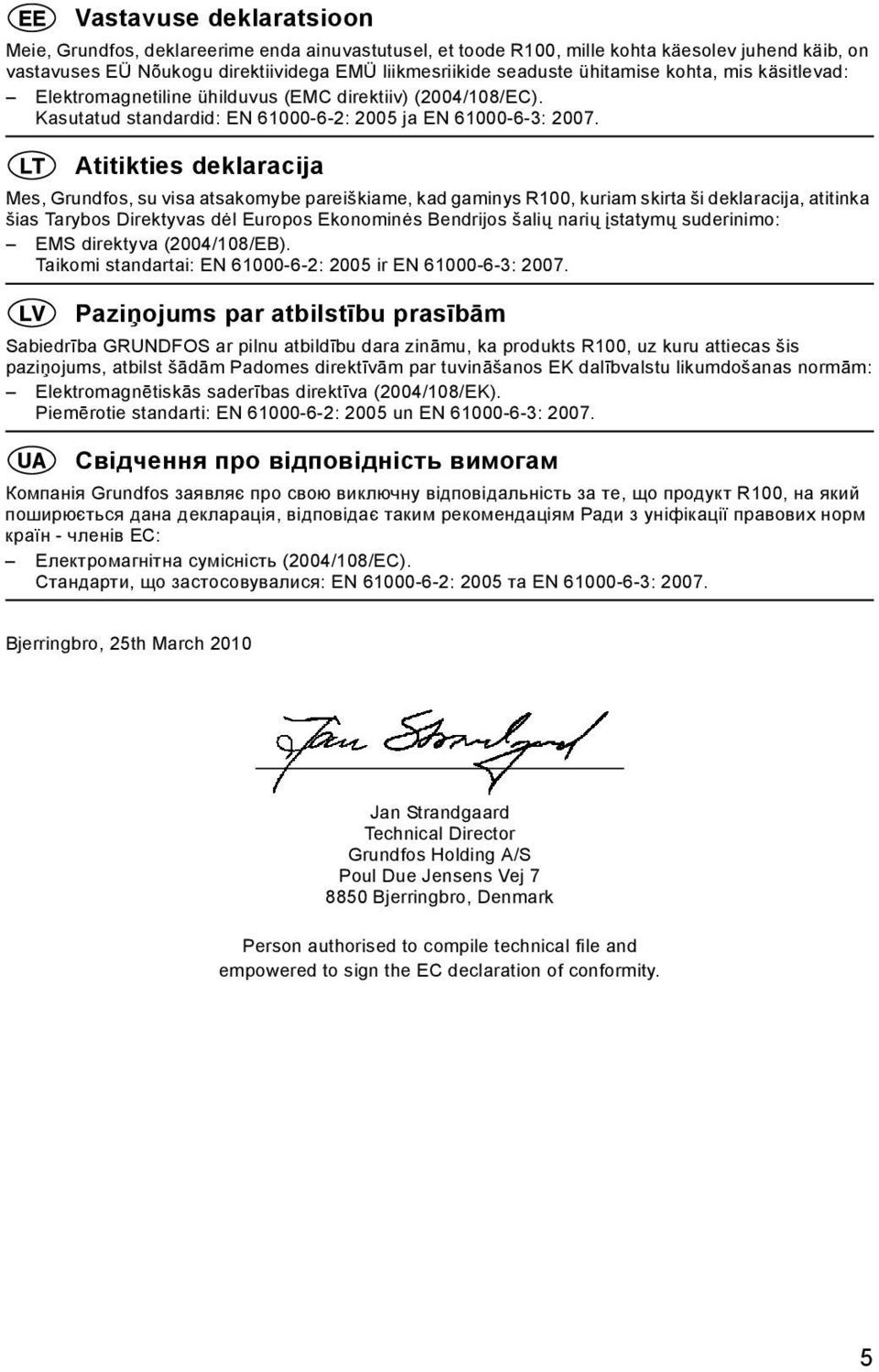

5 Vastavuse deklaratsioon Meie, Grundfos, deklareerime enda ainuvastutusel, et toode R100, mille kohta käesolev juhend käib, on vastavuses EÜ Nõukogu direktiividega EMÜ liikmesriikide seaduste ühitamise kohta, mis käsitlevad: Elektromagnetiline ühilduvus (EMC direktiiv) (2004/108/EC). Kasutatud standardid: EN : 2005 ja EN : Atitikties deklaracija Mes, Grundfos, su visa atsakomybe pareiškiame, kad gaminys R100, kuriam skirta ši deklaracija, atitinka šias Tarybos Direktyvas dėl Europos Ekonominės Bendrijos šalių narių įstatymų suderinimo: EMS direktyva (2004/108/EB). Taikomi standartai: EN : 2005 ir EN : Paziņojums par atbilstību prasībām Sabiedrība GRUNDFOS ar pilnu atbildību dara zināmu, ka produkts R100, uz kuru attiecas šis paziņojums, atbilst šādām Padomes direktīvām par tuvināšanos EK dalībvalstu likumdošanas normām: Elektromagnētiskās saderības direktīva (2004/108/EK). Piemērotie standarti: EN : 2005 un EN : Свідчення про відповідність вимогам Компанія Grundfos заявляє про свою виключну відповідальність за те, що продукт R100, на який поширюється дана декларація, відповідає таким рекомендаціям Ради з уніфікації правових норм країн - членів ЕС: Електромагнітна сумісність (2004/108/EC). Стандарти, що застосовувалися: EN : 2005 та EN : Bjerringbro, 25th March 2010 Jan Strandgaard Technical Director Grundfos Holding A/S Poul Due Jensens Vej Bjerringbro, Denmark Person authorised to compile technical file and empowered to sign the EC declaration of conformity. 5

6 6

7 R100 Installation and operating instructions 8 Montage- und Betriebsanleitung 18 Notice d'installation et d'entretien 29 Istruzioni di installazione e funzionamento 40 Instrucciones de instalación y funcionamiento 50 Instruções de instalação e funcionamento 61 Οδηγίες εγκατάστασης και λειτουργίας 72 Installatie- en bedieningsinstructies 83 Monterings- och driftsinstruktion 94 Asennus- ja käyttöohjeet 104 Monterings- og driftsinstruktion 114 Instrukcja montażu i eksploatacji 124 Руководство по монтажу и эксплуатации 134 Szerelési és üzemeltetési utasítás 145 Navodila za montažo in obratovanje 155 Montažne i pogonske upute 166 Uputstvo za montažu i upotrebu 177 Instrucţiuni de instalare şi utilizare 187 Упътване за монтаж и експлоатация 197 Montážní a provozní návod 208 Návod na montáž a prevádzku 219 Montaj ve kullanım kılavuzu 230 Paigaldus- ja kasutusjuhend 242 Įrengimo ir naudojimo instrukcija 252 Uzstādīšanas un ekspluatācijas instrukcija 263 Інструкції з монтажу та експлуатації 274 7

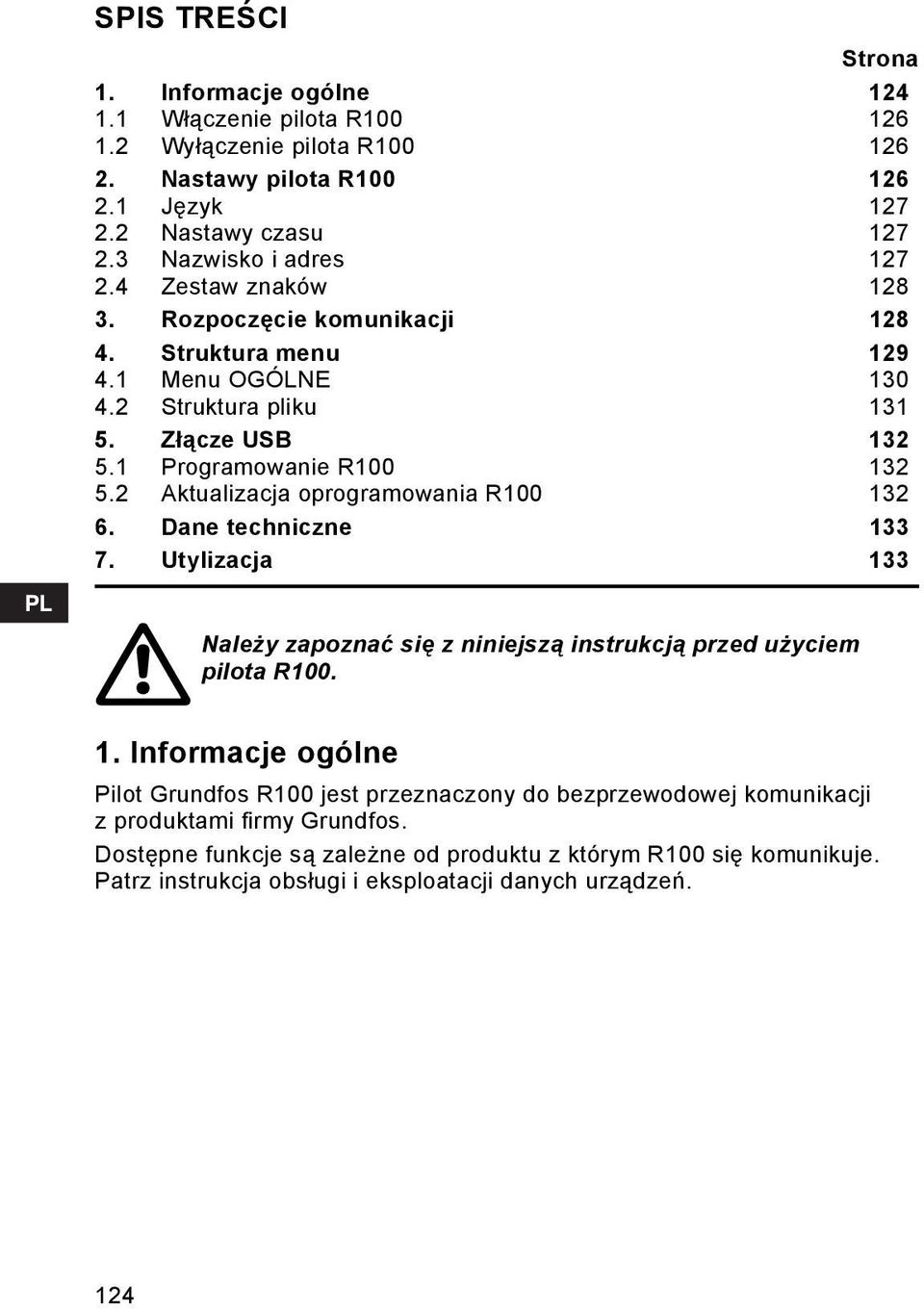

8 SPIS TREŚCI Strona 1. Informacje ogólne Włączenie pilota R Wyłączenie pilota R Nastawy pilota R Język Nastawy czasu Nazwisko i adres Zestaw znaków Rozpoczęcie komunikacji Struktura menu Menu OGÓLNE Struktura pliku Złącze USB Programowanie R Aktualizacja oprogramowania R Dane techniczne Utylizacja 133 Należy zapoznać się z niniejszą instrukcją przed użyciem pilota R Informacje ogólne Pilot Grundfos R100 jest przeznaczony do bezprzewodowej komunikacji z produktami firmy Grundfos. Dostępne funkcje są zależne od produktu z którym R100 się komunikuje. Patrz instrukcja obsługi i eksploatacji danych urządzeń. 124

9 > R 100 > OK > > + - TM Rys. 1 Pilot R100 Przyciski i i i Opis Stosować do nawigacji w menu i do zmiany wartości na obrazie. Tylko wartości w podświetlonych polach wartości mogą być zmieniane. Przechodzenie z jednego menu do drugiego. Przesunięcie o jeden obraz do przodu lub do tyłu. Akceptacja wprowadzonej wartości lub funkcji, kasowanie sygnalizacji zakłóceń, wymiana danych pomiędzy R100 a produktem. 125

10 1.1 Włączenie pilota R100 Nacisnąć w celu włączenia pilota R100. Nacisnąć i pojawi się obraz startowy. Nastawy Komunikacja Oświetlenie Kontrast Oświetlenie i kontrast wyświetlacza Dla wszystkich obrazów, oświetlenie może być włączane lub wyłączane przez równoczesne naciśnięcie i dowolnej strzałki. Jeżeli przyciski nie zostaną naciśnięte przez 2 minuty, oświetlenie R100 zostanie automatycznie wyłączone. Kontrast może być wyregulowany przez równoczesne naciśnięcie i lub. 1.2 Wyłączenie pilota R100 Nacisnąć równoczśnie i w celu wyłączenia pilota R100. Jeżeli przyciski nie zostaną naciśnięte w ciągu 5 minut, pilot R100 zostanie automatycznie wyłączony. 2. Nastawy pilota R100 Możliwe nastawy: Język Nastawy czasu Nazwisko i adres. 126

11 2.1 Język Pilot R100 ma fabrycznie ustawiony język Angielski. Użytkownik może wybrać jeden z dostępnych języków. Jeżeli wybrano US English, zostaną zmienione jednostki wyświetlanych danych: Pommiar Jednostka SI US Wydajność [m 3 /h] [US gpm] Wysokość podnoszenia [m] [ft] Temperatura [ C] [ F] Współczynnik energochłonności [Wh/m 3 ] [Wh/kgal] 2.2 Nastawy czasu Na tym obrazie można ustawić aktualny czas. Ustawienie czasu jest tylko istotne dla funkcji Zachowanie danych statusu gdzie informacje zostaną zapisane w generowanym pliku. 2.3 Nazwisko i adres Na tym obrazie można wprowadzić nazwisko i adres. Jest to istotne tylko dla funkcji Zachowanie danych statusu gdzie informacje zostaną zapisane w generowanym pliku. 127

12 2.4 Zestaw znaków Linia narzędzi Lista znaków Pole tekstowe Numer wiersza Linia narzędzi Zakończenie wprowadzania tekstu Następny wiersz Poprzedni wiersz Przesunięcie kursora w lewo Przesunięcie kursora w prawo Usuń poprzedni znak Spacja Lista znaków 1. Użyć lub w celu przejścia o jedną linię do przodu lub do tyłu na liście znaków. 2. Użyć lub w celu przesunięcia kursora na żądany znak. 3. Potwierdzić wybór znaku przyciskiem. 3. Rozpoczęcie komunikacji Skierować pilota R100 na urządzenie i wybrać START przy pomocy. Migająca czerwona dioda na urządzeniu informuje o nawiązanej komunikacji. RADA Podczas komunikacji pilot R100 musi być skierowany na panel sterowania urządzenia. Czas transmisji zależy od ilości przesyłanych danych, która jest różna dla każdego urządzenia. 128

13 Więcej niż jedno urządzenie? Pilot R100 może się w danym momencie komunikować tylko z jednym urządzeniem. Jeżeli w zasięgu pilota R100 znajduje się więcej urządzeń to należy wybrać jedno z nich. Możliwe rozwiązania: Podejść bliżej z R100 do wybranego urządzenia i nacisnąć. Uniemożliwić komunikację z innymi urządzeniami np. przez zakrycie ręką linii kontaktu i nacisnąć. Jeżeli urządzenie ma nadany numer, można wybrać numer urządzenia z którym chcemy nawiązać komunikację. 4. Struktura menu Każde urządzenie ma określoną strukturę menu. Funkcje w menu OGÓLNE są wspólne dla wszystkich urządzeń. Główne funkcje są opisane na następnych stronach. Obrazy odpowiadające indywidualnym urządzeniom są opisane szczegółowo w instrukcjach montażu i eksploatacji danego urządzenia. Pola nastaw Aktualna/ostatnio wprowadzone wartość jest pokazana jasnym tekstem na ciemnym tle. Kiedy wartości są zmieniane, pokazane są ciemnym tekstem na jasnym tle. Kiedy został naciśnięty i wprowadzono nowe dane do urządzenia, tekst ponownie będzie jasny. Stałe wyświetlanie statusu wartości Aktualizajca wyświetlanych wartości w menu PRACA lub STATUS następuje po ciągłym nacisnięciu. 129

14 4.1 Menu OGÓLNE Powrót na start Powrót na start. R100 może się teraz komunikować z innym urządzeniem Skasować wszystkie nastawy Powrót do nastaw oryginalnych urządzenia np. przed rozpoczęciem komunikacji Zapamiętanie nastaw Zapamiętanie nastaw urządzenia w R100. Nastawy zostaną zapisane jako plik (*.set) nawet po wyłączeniu pilota R Przywołanie nastaw z pamięci Można wykorzystać do wprowadzenia fabrycznych nastaw wstępnych lub zachowanych nastaw urządzenia w R100 do urządzenia, z którym następuje komunikacja. Opcje: DELETE: Kasowanie wybranych plików nastaw. Na wyświetlaczu pojawi się ostrzeżenie. USE: Przesyłanie wybranego pliku nastaw do danego urządzenia (skierowany na urządzenie). RENAME: Zmiana nazwy wybranego pliku nastaw. Pokaże się edytor znaków. CANCEL: Anulowanie operacji Zachowanie danych statusu Po naciśnięciu zostanie wygenerowany plik (*.txt). 130

15 4.1.6 Wywołanie danych statusu Dostępne pliki danych wygenerowane przez Zachowanie danych statusu. Opcje: DELETE: Kasowanie wybranego pliku danych statusu. Na wyświetlaczu pojawi się ostrzeżenie. RENAME: Zmiana nazwy wybranego pliku danych statusu. Pokaże się edytor znaków. CANCEL: Anulowanie operacji. 4.2 Struktura pliku Po podłączeniu R100 do komputera PC będzie on widziany jako "Removable Disk". Struktura katalogu jest pokazana na rys. 2. Połączenie z PC poprzez USB patrz rys. 3. Rys. 2 Struktura katalogu Każdy z katalogów głównych zawiera katalogi urządzeń: CU 3, CU 300, CU 301, E-pump, IO 351, MAGNA, MGE, MP 204, Multi-E, UPE, UPS. Każdy z katalogów urządzeń zawiera automatycznie generowane pliki R

16 RADA Katalog serwisowy SERVDATA jest pokazany ale nie można w nim wprowadzać żadnych zmian. 5. Złącze USB Złącze USB można stosować do przesyłania uaktualnionych zastosowań programu z PC do R100 przesyłania plików danych statusu (typ *.txt) i nastaw (typ *.set) z R100 do PC. Po przesłaniu plików danych statusu z PC do R100 poprzez złącze USB, dane można wyświetlić, analizować i sortować przy pomocy oprogramowania tekstowego oraz wydrukować na każdej drukarce. Typ A USB Typ B mini Rys. 3 Połączenie z PC poprzez złącze USB 5.1 Programowanie R100 Jeżeli podczas komunikacji na wyświetlaczu R100 pokaże się "Nieznany produkt", należy zaktualizować oprogramowanie pilota R100. W celu otrzymania nowego oprogramowania prosimy o kontakt z firmą Grundfos. 5.2 Aktualizacja oprogramowania R Wyłączyć pilota R Połączyć pilota R100 z PC kablem USB. 3. Nacisnąć wszystkie strzałki i równocześnie. Pilot R100 będzie włączony i otwarty w "Programming mode" pokazując informację "USB link established". W przeglądarce Windows będzie to widoczne jako "Removable Disk" oraz pojawią się pliki zastosowań oprogramowania (typ *.mk2). 4. Kasowanie plików zastosowań oprogramowania. Podczas kasowania na wyświetlaczu przez 30 s pojawi się komunikat "Device busy". Po skasowaniu na wyświetlaczu R100 pojawi się "USB link established". 5. Skopiować nowy plik z oprogramowaniem na "Removable Disk". Podczas przesyłania danych przez około 50 sekund na wyświetlaczu R100 pojawi się "Device busy". Po przesłaniu danych na wyświetlaczu R100 pojawi się "Device safe to remove". 132

17 6. Bezpiecznie rozłączenie połączenia USB pilota R100. Na wyświetlaczu R100 pojawi się "Application program download complete". Zajmie to od 5 do 10 sekund. Procedura uaktualnienia została zakończona sukcesem. 7. Nacisnąć i równocześnie w celu wyłączenia pilota R Włączenie pilota R100. Po uruchomieniu, R100 zaktualizuje strukturę pliku dla nowego oprogramowania. Zajmie to około 45 sekund. Na wyświetlaczu pojawi się "Updated successfully". 6. Dane techniczne Temperatura otoczenia 10 C do +50 C podczas pracy. 20 C do +60 C podczas magazynowania. Wilgotność względna powietrza Maksymalnie 95 %. Napięcie zasilania 2 baterie, 1,5 V, typ AA. Klasa izolacji IP 40. Komunikacja w podczerwieni Zasięg: Maksymalnie 3 m. Kąt transmisji: ±12. Baterie Podczas wymiany baterii, R100 zapamięta swoje nastawy (język, ustawienia czasu, nazwisko i adres, kontrast) przez przynajmniej 10 minut. Sygnalizator niskiego poziomu baterii. 7. Utylizacja Niniejszy wyrób i jego części należy zutylizować zgodnie z zasadami ochrony środowiska: 1. W tym celu należy skorzystać z usług przedsiębiorstw lokalnych, publicznych lub prywatnych, zajmujących się utylizacją odpadów i surowców wtórnych. 2. W przypadku jeżeli nie jest to możliwe należy skontaktować się znajbliższą siedzibą lub warsztatem serwisowym firmy Grundfos. Zmiany techniczne zastrzeżone. 133
