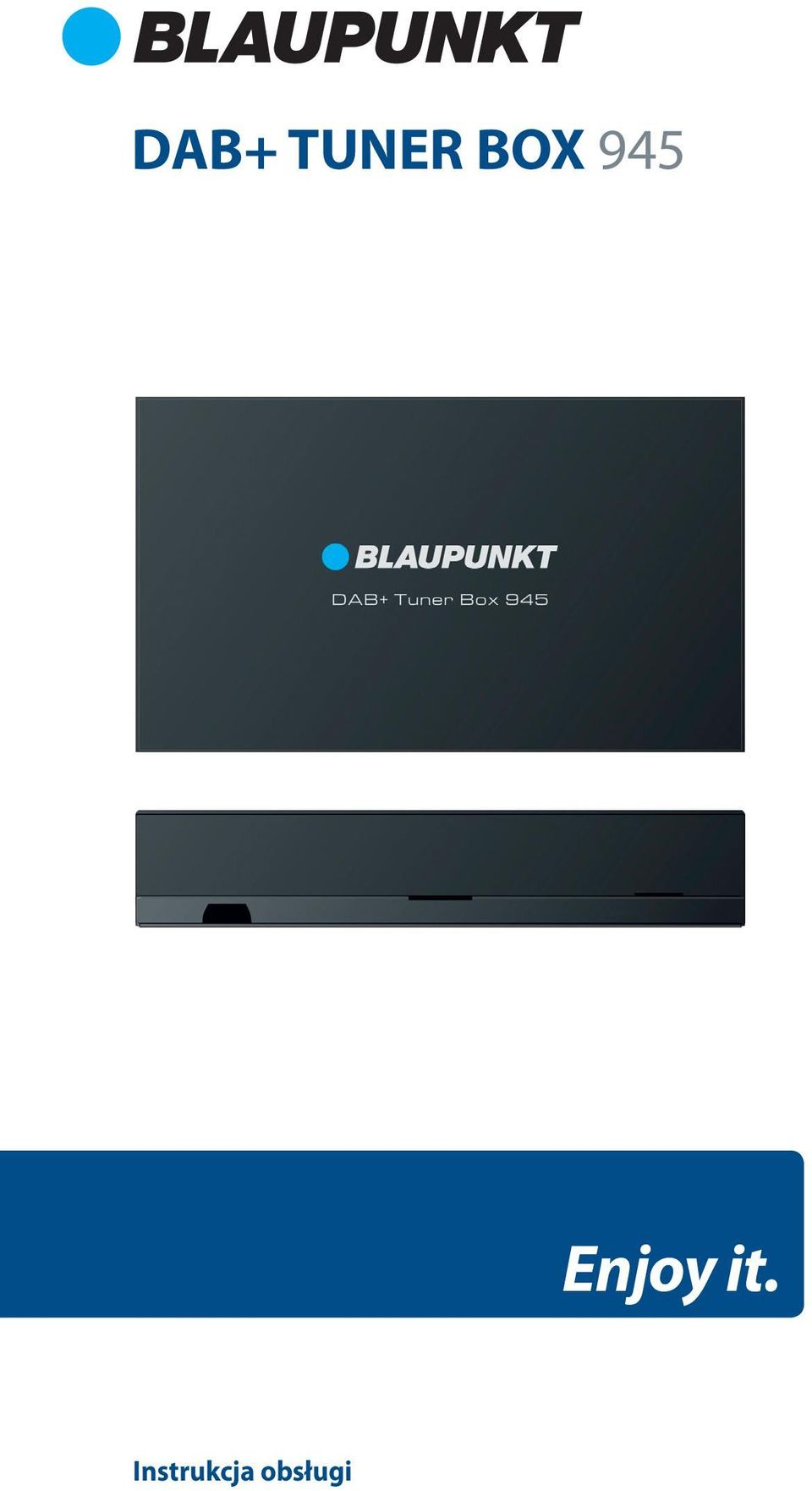

1 DAB+ TUNER BOX 945 Enjoy it. Instrukcja obsługi

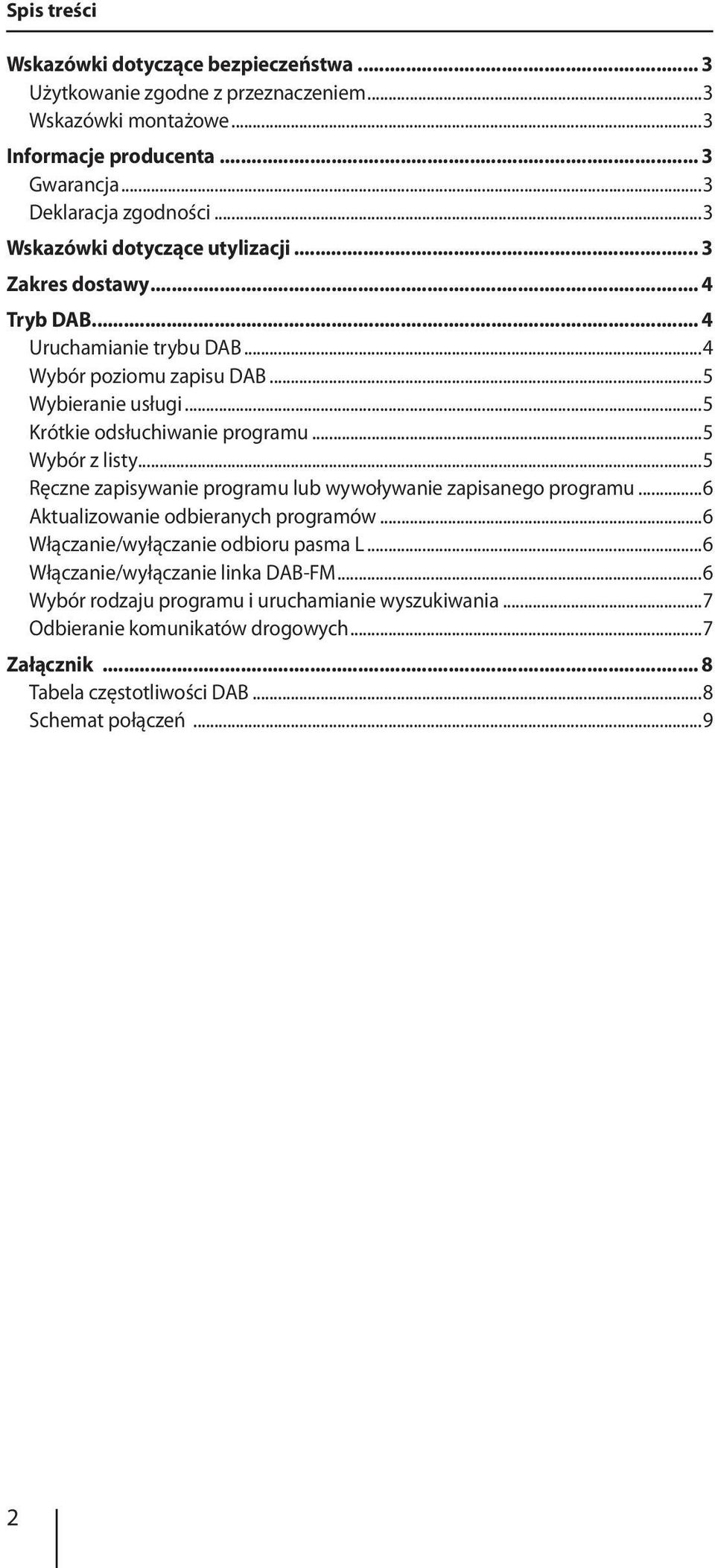

2 Spis treści Wskazówki dotyczące bezpieczeństwa... 3 Użytkowanie zgodne z przeznaczeniem...3 Wskazówki montażowe...3 Informacje producenta... 3 Gwarancja...3 Deklaracja zgodności...3 Wskazówki dotyczące utylizacji... 3 Zakres dostawy... 4 Tryb DAB... 4 Uruchamianie trybu DAB...4 Wybór poziomu zapisu DAB...5 Wybieranie usługi...5 Krótkie odsłuchiwanie programu...5 Wybór z listy...5 Ręczne zapisywanie programu lub wywoływanie zapisanego programu...6 Aktualizowanie odbieranych programów...6 Włączanie/wyłączanie odbioru pasma L...6 Włączanie/wyłączanie linka DAB-FM...6 Wybór rodzaju programu i uruchamianie wyszukiwania...7 Odbieranie komunikatów drogowych...7 Załącznik... 8 Tabela częstotliwości DAB...8 Schemat połączeń...9 2

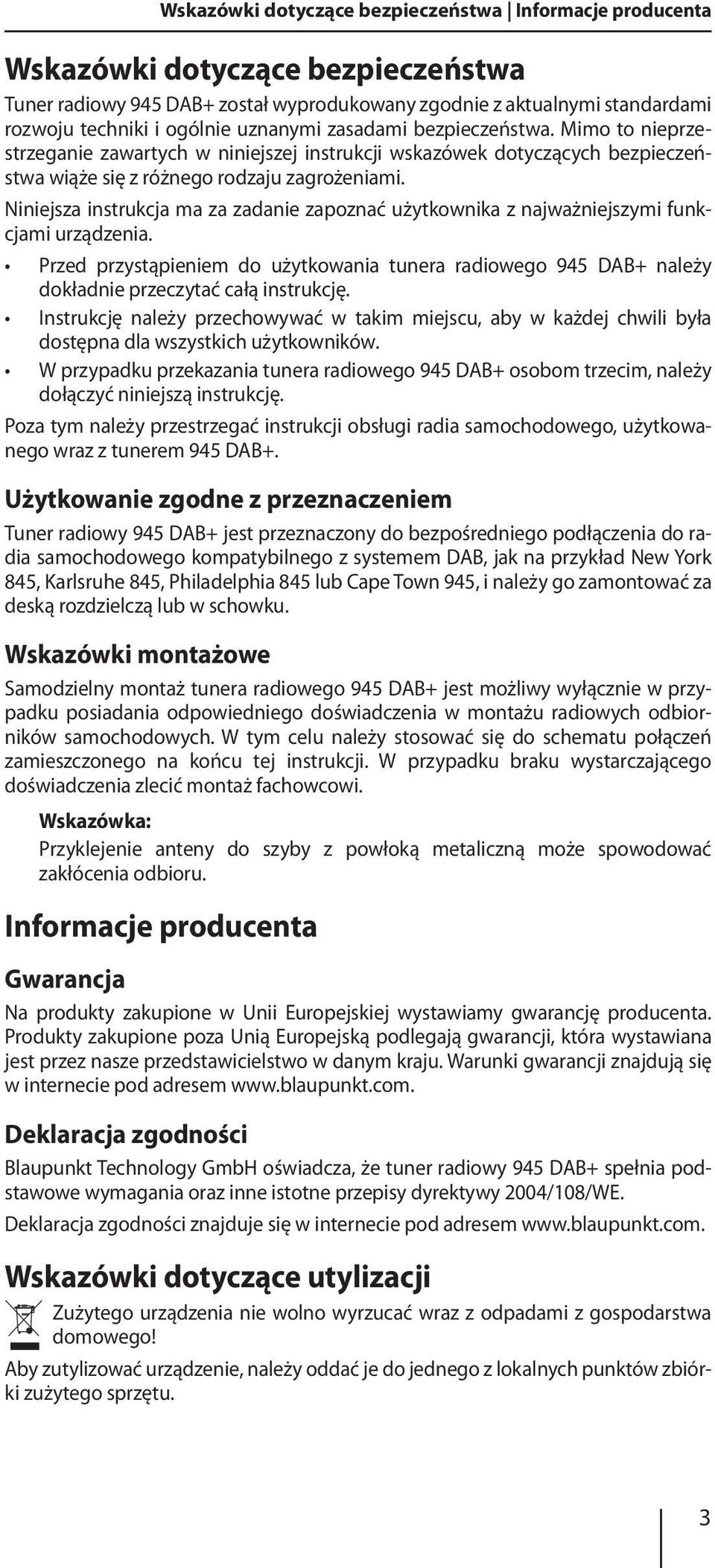

3 Wskazówki dotyczące bezpieczeństwa Informacje producenta Wskazówki dotyczące bezpieczeństwa Tuner radiowy 945 DAB+ został wyprodukowany zgodnie z aktualnymi standardami rozwoju techniki i ogólnie uznanymi zasadami bezpieczeństwa. Mimo to nieprzestrzeganie zawartych w niniejszej instrukcji wskazówek dotyczących bezpieczeństwa wiąże się z różnego rodzaju zagrożeniami. Niniejsza instrukcja ma za zadanie zapoznać użytkownika z najważniejszymi funkcjami urządzenia. Przed przystąpieniem do użytkowania tunera radiowego 945 DAB+ należy dokładnie przeczytać całą instrukcję. Instrukcję należy przechowywać w takim miejscu, aby w każdej chwili była dostępna dla wszystkich użytkowników. W przypadku przekazania tunera radiowego 945 DAB+ osobom trzecim, należy dołączyć niniejszą instrukcję. Poza tym należy przestrzegać instrukcji obsługi radia samochodowego, użytkowanego wraz z tunerem 945 DAB+. Użytkowanie zgodne z przeznaczeniem Tuner radiowy 945 DAB+ jest przeznaczony do bezpośredniego podłączenia do radia samochodowego kompatybilnego z systemem DAB, jak na przykład New York 845, Karlsruhe 845, Philadelphia 845 lub Cape Town 945, i należy go zamontować za deską rozdzielczą lub w schowku. Wskazówki montażowe Samodzielny montaż tunera radiowego 945 DAB+ jest możliwy wyłącznie w przypadku posiadania odpowiedniego doświadczenia w montażu radiowych odbiorników samochodowych. W tym celu należy stosować się do schematu połączeń zamieszczonego na końcu tej instrukcji. W przypadku braku wystarczającego doświadczenia zlecić montaż fachowcowi. Wskazówka: Przyklejenie anteny do szyby z powłoką metaliczną może spowodować zakłócenia odbioru. Informacje producenta Gwarancja Na produkty zakupione w Unii Europejskiej wystawiamy gwarancję producenta. Produkty zakupione poza Unią Europejską podlegają gwarancji, która wystawiana jest przez nasze przedstawicielstwo w danym kraju. Warunki gwarancji znajdują się w internecie pod adresem Deklaracja zgodności Blaupunkt Technology GmbH oświadcza, że tuner radiowy 945 DAB+ spełnia podstawowe wymagania oraz inne istotne przepisy dyrektywy 2004/108/WE. Deklaracja zgodności znajduje się w internecie pod adresem Wskazówki dotyczące utylizacji Zużytego urządzenia nie wolno wyrzucać wraz z odpadami z gospodarstwa domowego! Aby zutylizować urządzenie, należy oddać je do jednego z lokalnych punktów zbiórki zużytego sprzętu. 3

4 Zakres dostawy Tryb DAB Zakres dostawy W zakres dostawy wchodzą: Tuner radiowy 945 DAB+ Przedłużacz (1 m) Skrócona instrukcja Tryb DAB DAB umożliwia słuchanie audycji radiowych w cyfrowej jakości. W przeciwieństwie do tradycyjnego radia, technologia DAB umożliwia nadawanie wielu programów (usług) na jednej częstotliwości. Programy te są komasowane w tak zwane zbiory. W niektórych przypadkach ten sam program może być odbierany w różnych zbiorach. Uruchamianie trybu DAB Wskazówka Series 945 (np. Cape Town 945): Informacje o obsłudze: patrz instrukcja obsługi radia samochodowego, rozdział DAB/DAB+. Wskazówki ogólne: Przy pierwszym włączeniu radia samochodowego po podłączeniu do tunera radiowego 945 DAB+ może upłynąć kilka minut, zanim w menu głównym wyświetli się pole wyboru DAB. Lista pakietów jest tworzona i zapisywana w czasie pierwszego uruchomienia urządzenia DAB+ Tuner Box 945. Dzięki temu użytkownik ma dostęp do wszystkich pakietów w swoim regionie odbioru. Po opuszczeniu pierwotnego regionu odbioru należy w razie potrzeby zaktualizować listę pakietów (patrz rozdział Aktualizowanie odbieranych programów ). Przy podłączonym tunerze radiowym 945 DAB+ za pomocą pola wyboru [ ] po prawej stronie na dole wyświetlacza wywoływane jest menu ustawień radia samochodowego. Naciśnij w menu głównym pole wyboru DAB. Wyświetlone zostanie menu odtwarzania DAB. 4

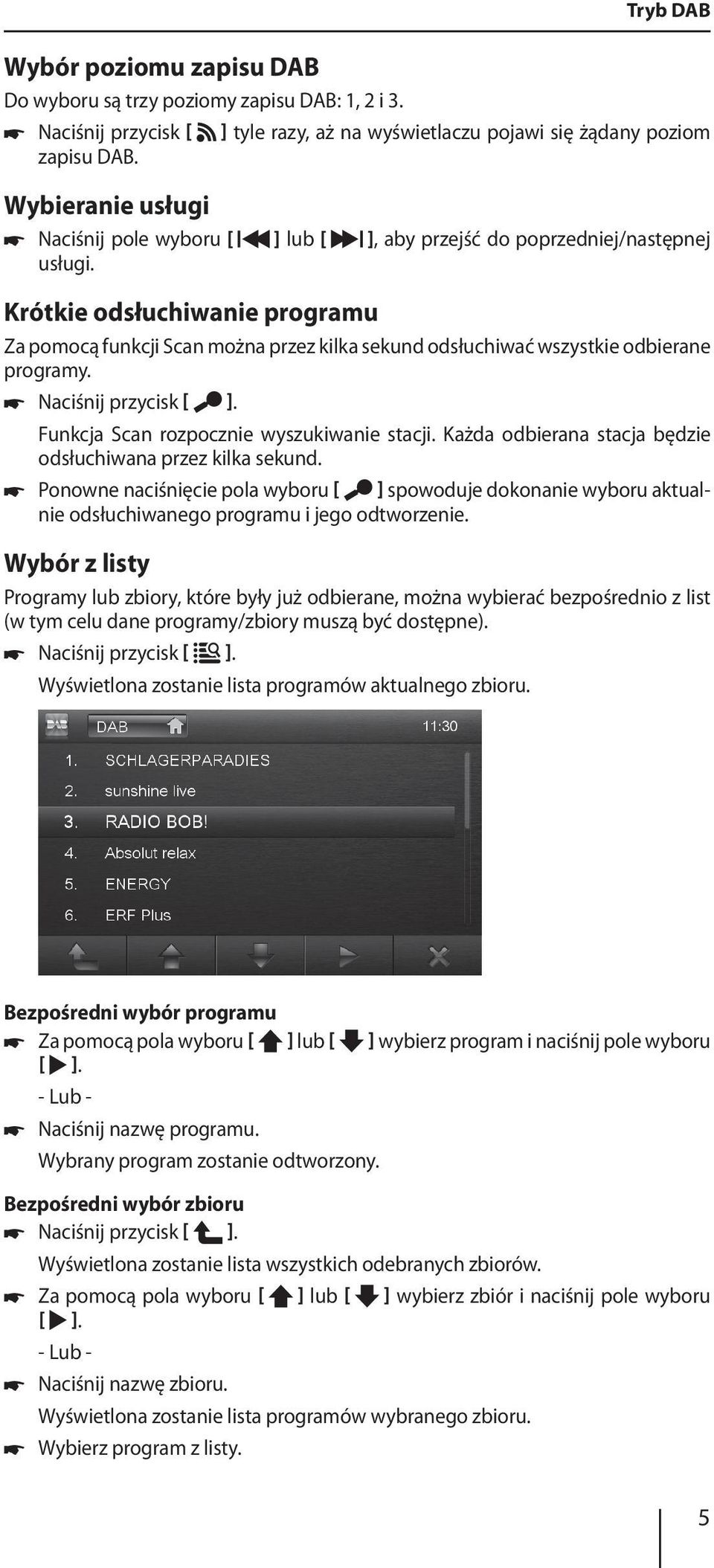

5 Wybór poziomu zapisu DAB Do wyboru są trzy poziomy zapisu DAB: 1, 2 i 3. Naciśnij przycisk [ zapisu DAB. ] tyle razy, aż na wyświetlaczu pojawi się żądany poziom Wybieranie usługi Naciśnij pole wyboru [ ] lub [ ], aby przejść do poprzedniej/następnej usługi. Krótkie odsłuchiwanie programu Za pomocą funkcji Scan można przez kilka sekund odsłuchiwać wszystkie odbierane programy. Naciśnij przycisk [ ]. Funkcja Scan rozpocznie wyszukiwanie stacji. Każda odbierana stacja będzie odsłuchiwana przez kilka sekund. Ponowne naciśnięcie pola wyboru [ ] spowoduje dokonanie wyboru aktualnie odsłuchiwanego programu i jego odtworzenie. Wybór z listy Programy lub zbiory, które były już odbierane, można wybierać bezpośrednio z list (w tym celu dane programy/zbiory muszą być dostępne). Naciśnij przycisk [ ]. Wyświetlona zostanie lista programów aktualnego zbioru. Tryb DAB Bezpośredni wybór programu Za pomocą pola wyboru [ ] lub [ ] wybierz program i naciśnij pole wyboru [ ]. - Lub - Naciśnij nazwę programu. Wybrany program zostanie odtworzony. Bezpośredni wybór zbioru Naciśnij przycisk [ ]. Wyświetlona zostanie lista wszystkich odebranych zbiorów. Za pomocą pola wyboru [ ] lub [ ] wybierz zbiór i naciśnij pole wyboru [ ]. - Lub - Naciśnij nazwę zbioru. Wyświetlona zostanie lista programów wybranego zbioru. Wybierz program z listy. 5

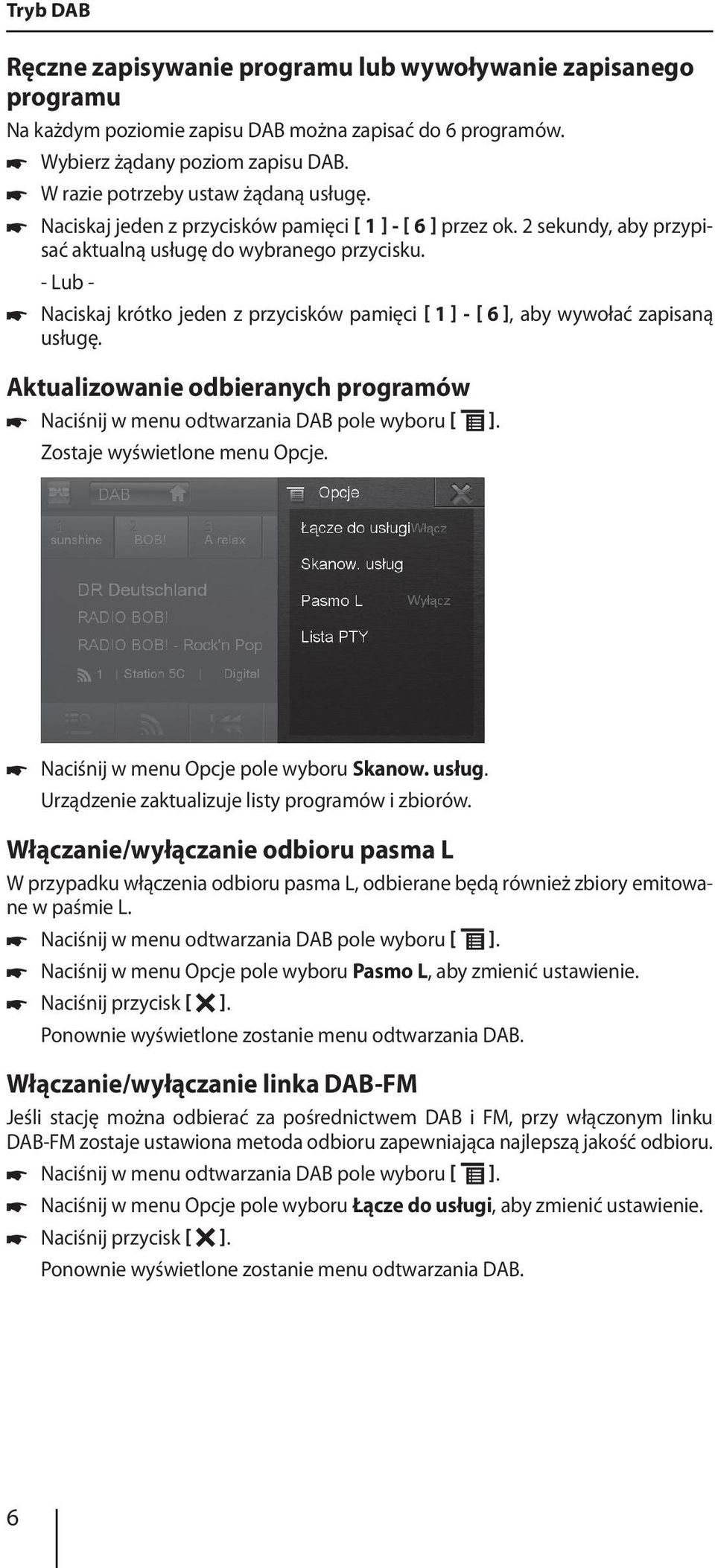

6 Tryb DAB Ręczne zapisywanie programu lub wywoływanie zapisanego programu Na każdym poziomie zapisu DAB można zapisać do 6 programów. Wybierz żądany poziom zapisu DAB. W razie potrzeby ustaw żądaną usługę. Naciskaj jeden z przycisków pamięci [ 1 ] - [ 6 ] przez ok. 2 sekundy, aby przypisać aktualną usługę do wybranego przycisku. - Lub - Naciskaj krótko jeden z przycisków pamięci [ 1 ] - [ 6 ], aby wywołać zapisaną usługę. Aktualizowanie odbieranych programów Naciśnij w menu odtwarzania DAB pole wyboru [ ]. Zostaje wyświetlone menu Opcje. Naciśnij w menu Opcje pole wyboru Skanow. usług. Urządzenie zaktualizuje listy programów i zbiorów. Włączanie/wyłączanie odbioru pasma L W przypadku włączenia odbioru pasma L, odbierane będą również zbiory emitowane w paśmie L. Naciśnij w menu odtwarzania DAB pole wyboru [ ]. Naciśnij w menu Opcje pole wyboru Pasmo L, aby zmienić ustawienie. Naciśnij przycisk [ ]. Ponownie wyświetlone zostanie menu odtwarzania DAB. Włączanie/wyłączanie linka DAB-FM Jeśli stację można odbierać za pośrednictwem DAB i FM, przy włączonym linku DAB-FM zostaje ustawiona metoda odbioru zapewniająca najlepszą jakość odbioru. Naciśnij w menu odtwarzania DAB pole wyboru [ ]. Naciśnij w menu Opcje pole wyboru Łącze do usługi, aby zmienić ustawienie. Naciśnij przycisk [ ]. Ponownie wyświetlone zostanie menu odtwarzania DAB. 6

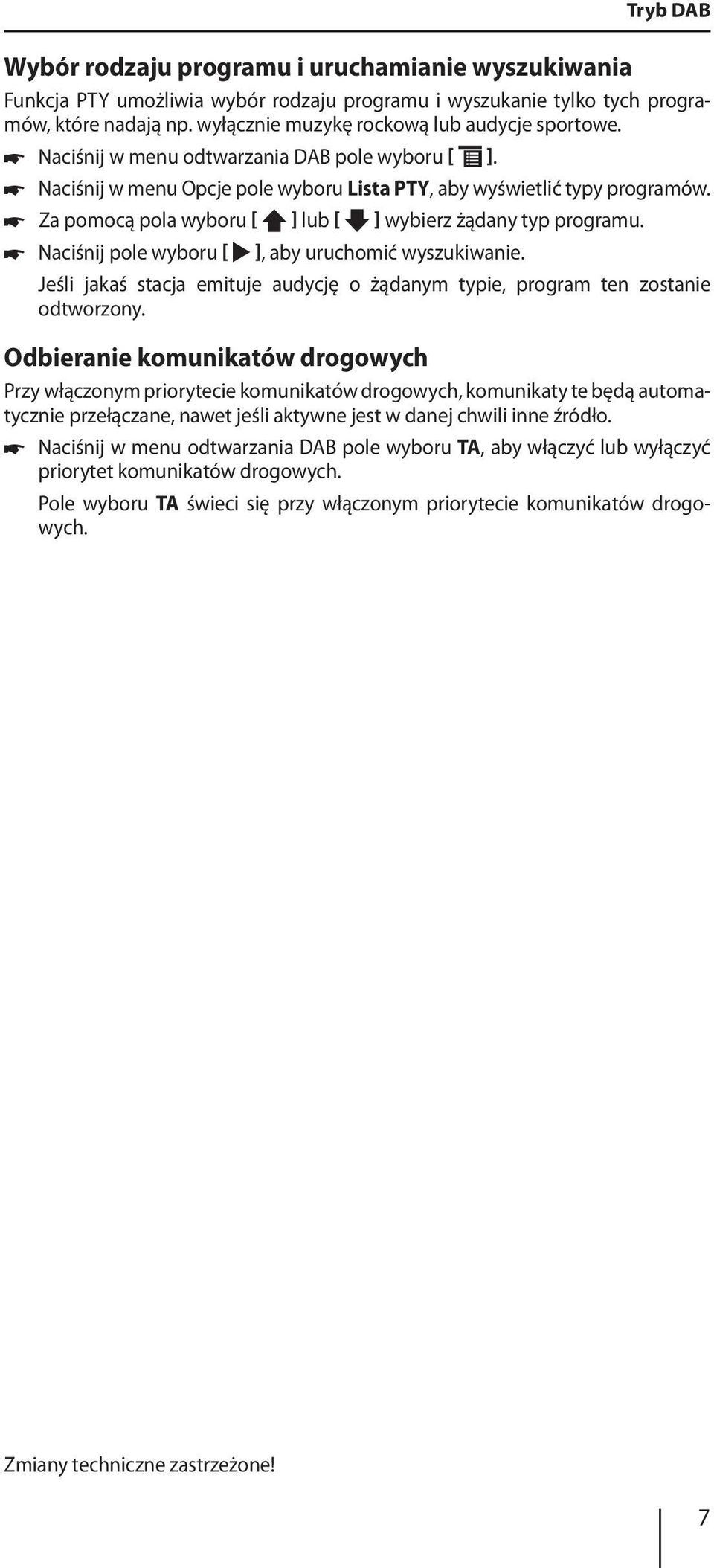

7 Wybór rodzaju programu i uruchamianie wyszukiwania Funkcja PTY umożliwia wybór rodzaju programu i wyszukanie tylko tych programów, które nadają np. wyłącznie muzykę rockową lub audycje sportowe. Naciśnij w menu odtwarzania DAB pole wyboru [ ]. Naciśnij w menu Opcje pole wyboru Lista PTY, aby wyświetlić typy programów. Za pomocą pola wyboru [ ] lub [ ] wybierz żądany typ programu. Tryb DAB Naciśnij pole wyboru [ ], aby uruchomić wyszukiwanie. Jeśli jakaś stacja emituje audycję o żądanym typie, program ten zostanie odtworzony. Odbieranie komunikatów drogowych Przy włączonym priorytecie komunikatów drogowych, komunikaty te będą automatycznie przełączane, nawet jeśli aktywne jest w danej chwili inne źródło. Naciśnij w menu odtwarzania DAB pole wyboru TA, aby włączyć lub wyłączyć priorytet komunikatów drogowych. Pole wyboru TA świeci się przy włączonym priorytecie komunikatów drogowych. Zmiany techniczne zastrzeżone! 7

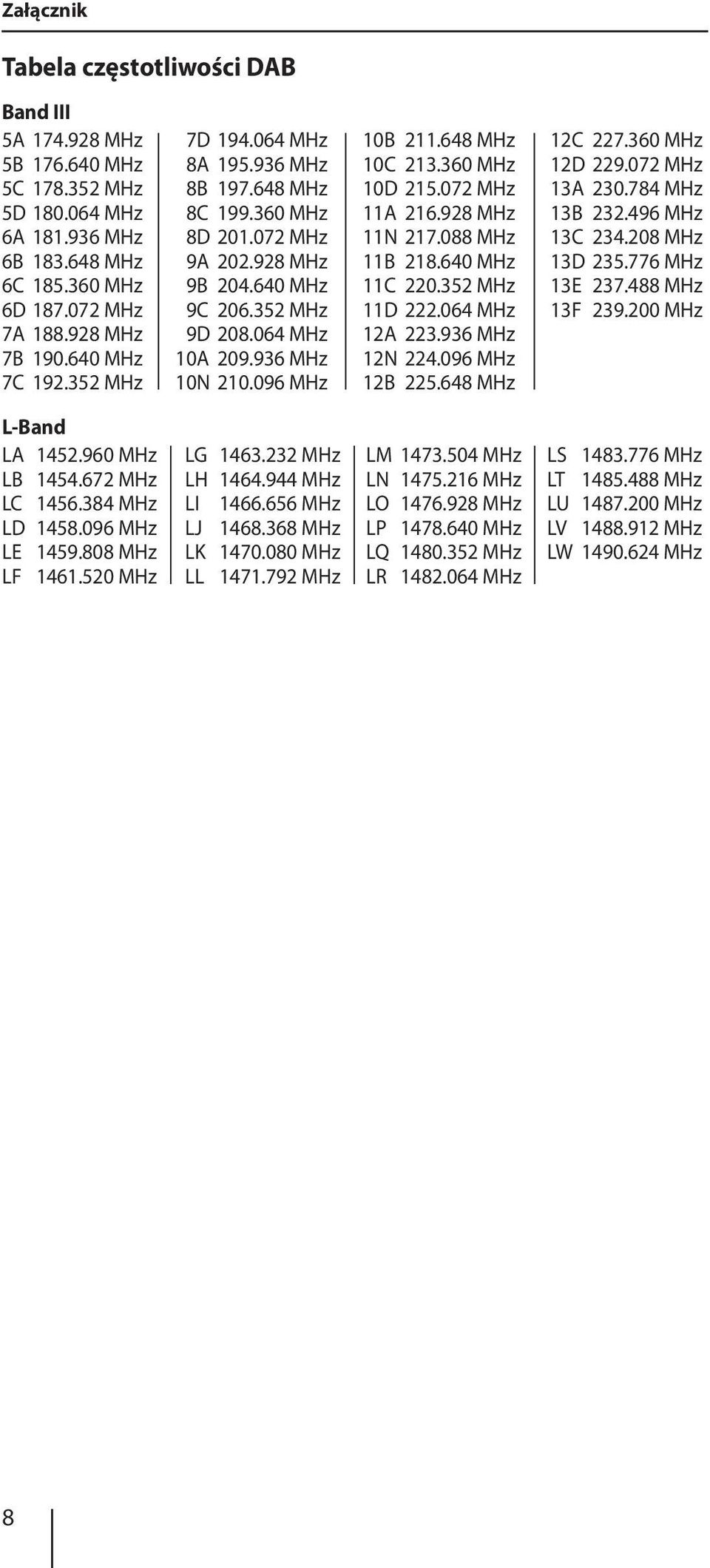

8 Załącznik Tabela częstotliwości DAB Band III 5A MHz 5B MHz 5C MHz 5D MHz 6A MHz 6B MHz 6C MHz 6D MHz 7A MHz 7B MHz 7C MHz 7D MHz 8A MHz 8B MHz 8C MHz 8D MHz 9A MHz 9B MHz 9C MHz 9D MHz 10A MHz 10N MHz 10B MHz 10C MHz 10D MHz 11A MHz 11N MHz 11B MHz 11C MHz 11D MHz 12A MHz 12N MHz 12B MHz 12C MHz 12D MHz 13A MHz 13B MHz 13C MHz 13D MHz 13E MHz 13F MHz L-Band LA MHz LB MHz LC MHz LD MHz LE MHz LF MHz LG MHz LH MHz LI MHz LJ MHz LK MHz LL MHz LM MHz LN MHz LO MHz LP MHz LQ MHz LR MHz LS MHz LT MHz LU MHz LV MHz LW MHz 8

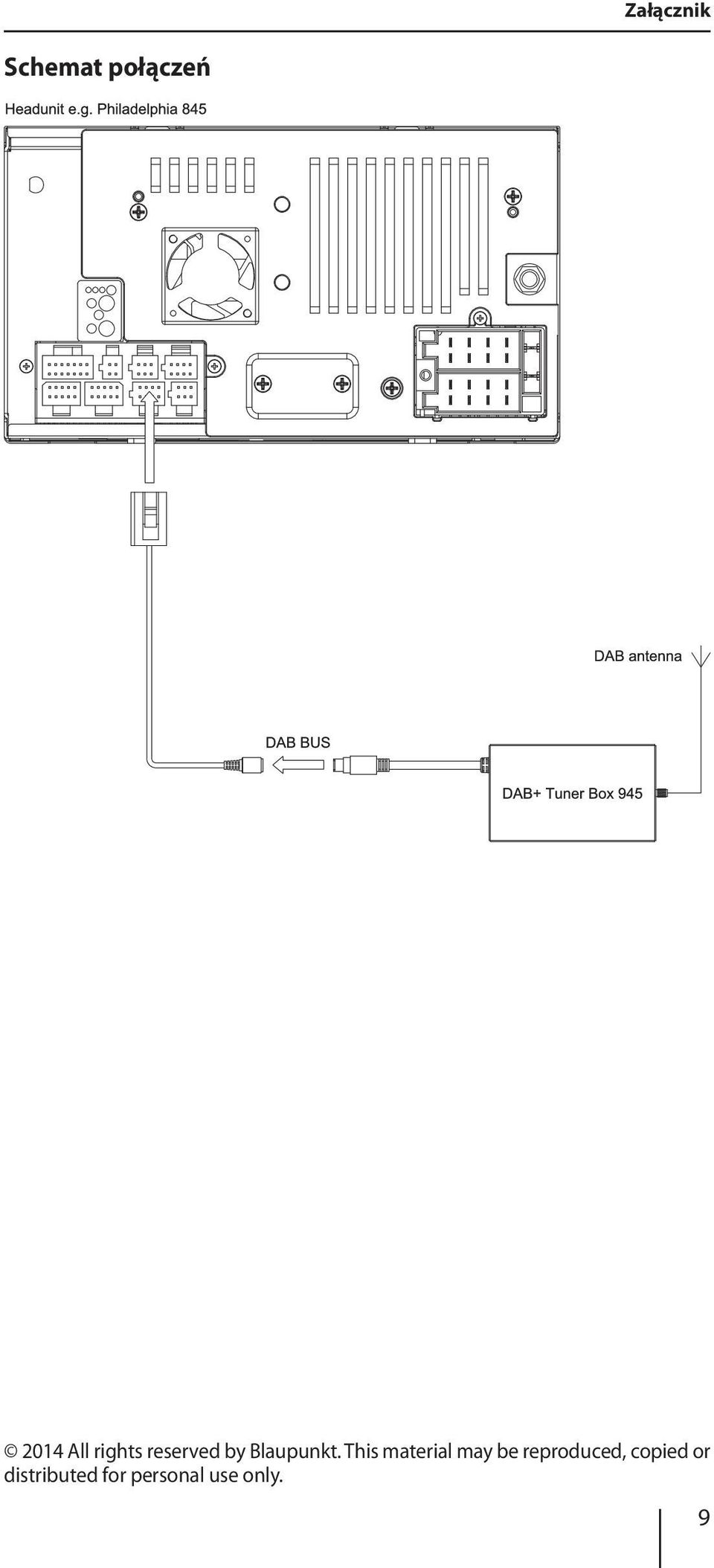

9 Załącznik Schemat połączeń 2014 All rights reserved by Blaupunkt. This material may be reproduced, copied or distributed for personal use only. 9

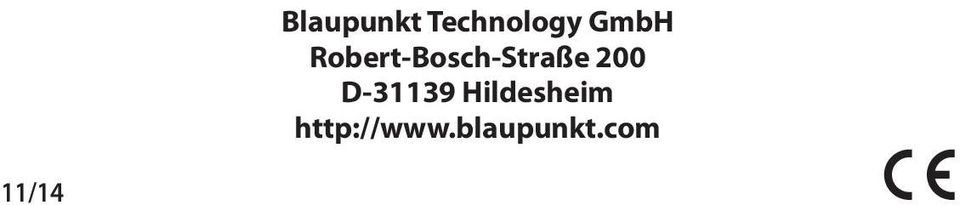

10 11/14 Blaupunkt Technology GmbH Robert-Bosch-Straße 200 D Hildesheim
