1 ATLANTIC-E NOWE OBUDOWY METALOWE IP 66

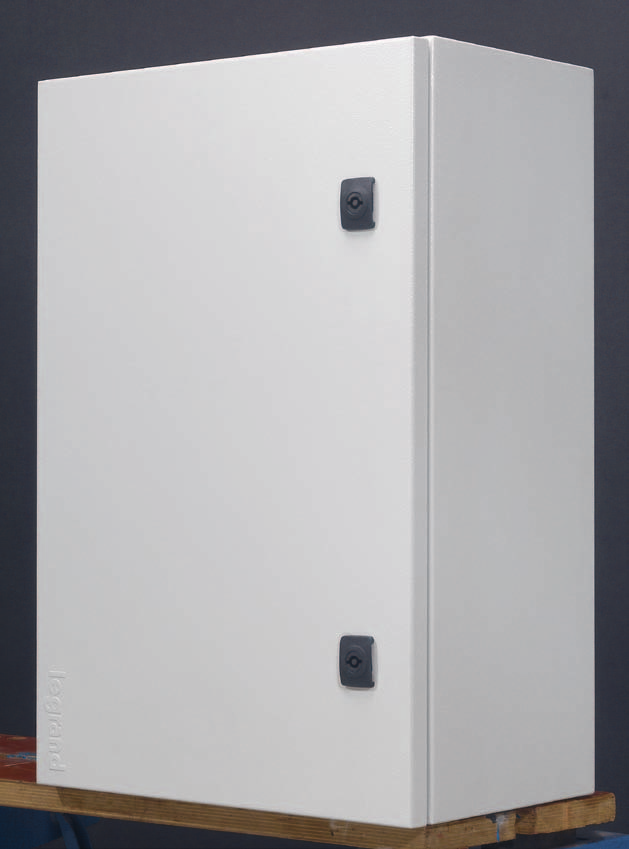

2 ATLANTIC-E Główne cechy Atlantic-E, nowa seria metalowych obudów z drzwiami pełnymi, to rozwiązanie dające użytkownikom to, czego potrzebują w zakresie wytrzymałości, łatwości użytkowania, prostoty oraz możliwości dostosowywania. Obudowy te wyposażone w płyty pełne, są gotowe do użycia od razu po dostarczeniu do klienta i mogą być użyte bez modyfikacji lub też wyposażone w zestaw akcesoriów umożliwiających szybki montaż: płyty Cabstop do optymalnego wprowadzania kabli, płyty perforowane Lina 25 do szybkiego montażu wyposażenia w obudowie lub zestawy montażowe do montażu aparatury modułowej. Obudowy dostępne są w rozmiarach od 300x200x mm do 1200x800x300 mm. SPIS TREŚCI Zalety obudów ATLANTIC-E... str. 2 Łatwość i szybkość montażu... str. 4 Wszechstronność... str. 6 Katalog... str. 8

3 Przemysł Centra handlowe Pola kempingowe Parkingi DO JAKICH RODZAJÓW OBIEKTÓW? Atlantic-E jest idealnym rozwiązaniem zarówno do dystrybucji energii elektrycznej jak i do sterowania i automatyki, łącząc w sobie solidność, prostotę użytkowania, szybkość montażu oraz bezpieczeństwo. Wysoki stopień ochrony (IP 66) oraz wysoka wytrzymałość mechaniczna (IK 10) obudów Atlantic-E oznaczają, że mogą być one stosowane w różnorodnych obiektach, w których nie występują agresywne warunki środowiskowe, tj. w zakładach przemysłowych, magazynach, centrach handlowych, parkingach, polach kempingowych, itd. 1

4 GŁÓWNE ZALETY OBUDÓW ATLANTIC-E Wytrzymałość mechaniczna (IK 10) Uniwersalność Stopień ochrony (IP 66) Zwiększona sztywność 2

5 Szeroki wybór: 27 obudów o różnych rozmiarach zapewniających wszechstronność zastosowań 3

6 GOTOWA DO UŻYCIA Oszczędność czasu oraz uproszczony proces doboru PROFILE MONTAŻOWE Wysoka sztywność drzwi. Łatwy montaż wyposażenia oraz prowadzenie przewodów (wsporniki montażowe TH 35 Lina lub kanały grzebieniowe). ZAMEK TYPU DOUBLE BAR W celu uzyskania pewniejszego zamknięcia i zapewnienia stopnia ochrony, obudowa dostarczana jest wraz z kluczem typu double bar. Inne typy wkładek dostępne jako opcja (str. 10) numer katalogowy = 1 kompletna obudowa, dostarczana z demontowaną płytą pełną, płytą przepustów kablowych, przewodem ochronnym i uchwytami do montażu na ścianie 4

7 WYSOKI STOPIEŃ OCHRONY Uszczelka poliuretanowa o wysokiej niezawodności zapewniająca całkowitą wodoszczelność IP 66 (lub IP 55 z płytami Cabstop) UCHWYTY MONTAŻOWE Dostarczane wraz z obudową, służące do jej montażu na ścianie. Można je zastąpić uchwytami do zwiększonych obciążeń (str. 8). DEMONTOWALNA PŁYTA PEŁNA Zapewnia maksymalne wykorzystanie przestrzeni oraz ułatwia bezpośredni montaż wyposażenia. Może być zastąpiona płytą perforowaną lub zestawem do montażu aparatury modułowej (str. 10). DRZWI ODWRACALNE Łatwo demontowalne, wyposażone w zawiasy metalowe zwiększające wytrzymałość. Kąt otwarcia 130 umożliwiający wygodny dostęp do wnętrza obudowy. DEMONTOWALNA PŁYTA PRZEPUSTÓW KABLOWYCH Uszczelka poliuretanowa zapewnia całkowitą wodoszczelność. Zrównana z podstawą obudowy, tworzy wykończenie wysokiej jakości. Możliwość wyposażenia w dławiki kablowe oraz wymiany na płytę Cabstop, optymalizującą wprowadzenie przewodów i pozwalającą na zaoszczędzenie czasu montażu. 5

8 WSZECHSTRONNOŚĆ Przeznaczona do obiektów wszelkiego rodzaju OSMOZ Możliwość zastosowania funkcji sterowniczych i sygnalizacyjnych w obudowie (str. 14). LINA 25 Kanały grzebieniowe do prowadzenia i ochrony przewodów (str. 23). Obudowy Atlantic-E można wyposażyć w różnorodne akcesoria tak, aby dostosować obudowę do wymagań obiektu, zaoszczędzić nakład pracy i czas montażu. 6

9 UCHWYTY MONTAŻOWE DO DUŻYCH OBCIĄŻEŃ Zestaw 4 uchwytów montażowych do obciążeń do 300 kg. Zastępują uchwyty montażowe dostarczane z obudową (str. 8). PŁYTY PERFOROWANE Szybki i łatwy montaż bezpośredni wyposażenia (str. 9). ZESTAW DO MONTAŻU APARATURY MODUŁOWEJ Gotowy do wykorzystania zestaw montażowy, wraz z profilami, wspornikami TH 35 i osłonami frontowymi do szybkiego montażu aparatury modułowej i wykończenia wysokiej jakości (str. 10). Umożliwia również zastosowanie złączek Viking 3, ułatwiających oprzewodowanie. 7

10 Atlantic-E obudowy metalowe IP 66 Stopnie ochrony: IP 66 IK Dane techniczne (str. 12) Pak. Nr ref. Obudowy metalowe RAL 7035 IP 66 IK 10 zgodnie z normą IEC EN Dostarczane z: galwanizowaną płytą montażową (demontowaną), przewodem ochronnym i uchwytami montażowymi. Drzwi odwracalne. Wyposażone w jeden zamek typu double bar (obudowy do 500 x 500 x 250 mm) lub dwa zamki typu double bar" (obudowy od 600 x 400 x mm). Demontowana płyta przepustów kablowych. Możliwość wyposażenia w płytę Cabstop. Możliwość wyposażenia w płyty perforowane Lina 12,5 oraz Lina 25, profile montażowe, wsporniki montażowe TH 35 lub zestaw do montażu aparatury modułowej (str. 10). RAL 7035 Pokrycie poliestrowe o grubości 80 µm. Wymiary (mm) Wysokość Szerokość Głębokość Masa (kg) , , , , , , , , , , , , , , , Pak. Nr ref. Daszki RAL 7035 Stal Możliwość regulacji ± 20 mm (przód lub tył) Do obudów Szerokość (mm) Głębokość (mm) Waga (kg) , , , , ,6 Płyty Cabstop IP 55 Płyty przepustów kablowych Płyta z trudnopalnego polipropylenu, RAL Nowoczesna konstrukcja pozwalająca na wprowadzenie przewodu bez potrzeby wiercenia otworów pod dławiki. Wprowadzenie przewodu poprzez wciśnięcie i przebicie membrany. Dostarczane z: - zaślepkami do uszczelnienia omyłkowo wykonanych otworów - narzędziem do uwalniania przewodu. Montaż bezpośrednio na wycięciu w szafkach Atlantic-E, Liczba przepustów Ø5 do 14 (mm) Liczba przepustów Ø14 do 24 (mm) Rezerwa Bezpośredni montaż na przewodzie Szerokość (mm) Uchwyty do montażu na ścianie Zestaw składający się z 4 uchwytów. Do dużych obciążeń, maks. 300 kg. Montaż poziomy lub pionowy. Obudowa z daszkiem wyłącznie montaż poziomy. Materiał: zamak, RAL Dostarczane z osłonami. Cokoły RAL 7021 Wysokość 200 mm Klapy boczne i czołowe Do obudów o głębokości 300 mm Szerokość obudowy (mm) Waga (kg) ,7 8 Nowe produkty oznaczone są czerwonym numerem referencyjnym

11 Atlantic-E wyposażenie dodatkowe Płyty montażowe Lina, profile, wsporniki montażowe, łączniki krańcowe drzwi Dane techniczne (str. 13) Pak. Nr ref. Płyty Lina 12,5 Blacha stalowa galwanizowana. Z gotowymi otworami do montażu wyposażenia. Automatyczne pozycjonowanie: - Ø 6,5 mm do nitów plastikowych, nr kat , - Ø 3,3 mm do montażu śrubami, nr ref Montaż pionowy w obudowach Montaż poziomy w obudowach Wys. (mm) Szer. (mm) Masa (kg) Wys. (mm) Szer. (mm) , , , , , , , , , , , , ,1 Płyty perforowane Lina 25 Blacha stalowa galwanizowana Wysokość x Szerokość (mm) Masa (kg) x 200 0, x 300 0, x 300 0, x 400 0, x 400 0, x 500 1, x 400 1, x 600 2, x x 600 3, x x 600 3, x 800 4, x 800 7,1 Klipsy gwintowane do płyt montażowych perforowanych Dostarczane bez śrub Dla śrub M Dla śrub M Dla śrub M6 Pak. Nr ref. Profile montażowe Lina 25 Zestaw 2 profili montażowych Do obudów o wysokości (mm) Długość profili (mm) Profil ( ( ( ( ( ( ( ) Wsporniki montażowe Lina 25 (TH 35) Mocowane na profilach za pomocą klipsów gwintowanych nr ref i podkładki nr ref Do obudów o szer. (mm) Długość poprzeczki (mm) Profil Akcesoria Nit ze wzmocnionego plastiku Ø 6 mm do otworów Ø 6,5 mm Śruba z łbem H 4,8 x 16 mm, Ø 3,3 mm Osłona izolacyjna główki śruby nr kat (wewnątrz kanałów grzeb.) Wyłącznik krańcowy drzwi Stosowany, min. do wyłączania klimatyzacji i włączania oświetlenia po otwarciu drzwi. 3 A 250 V. Zestyki NC+NO. Do obudów Atlantic-E. Dostarczany z uchwytami montażowymi. Zestaw oświetleniowy Dostarczany ze świetlówką 8 W, Ø 16 mm 230 V 50 Hz. Klasa izolacji I IP 20, 600 lumenów. Poziom zakłóceń zgodny z EN Wyposażony w wyłącznik. Przyłączenie za pomocą listwy zaciskowej. Wymiary: 320 x 61 x 32 mm. 9

12 Atlantic-E wyposażenie dodatkowe zestawy montażowe, płyty montażowe i zamki Pak. Nr ref. Zestawy do montażu aparatury modułowej z osłonami izolacyjnymi RAL 7035 Wsporniki montażowe TH 35, głębokość 15 mm. Dostarczane wraz z profilami i osłonami czołowymi. Odstęp między drzwiami a osłoną czołową: - głębokość 200: 70 mm, - głębokość 250: 80 mm, - głębokość 300: 90 mm. Materiał samogasnący 750 C zgodnie z IEC EN Do obudów Wysokość x Szerokość x Głębokość (mm) 400 x 300 x modułów (3 rzędy po 10) Dostarczane z 1 zaślepką. 500 x 400 x modułów (3 rzędy po 16) Dostarczane z 1 zaślepką. 600 x 400 x modułów (3 rzędy po 16) Dostarczane z 1 zaślepką. 700 x 500 x moduły (4 rzędy po 21) Dostarczane z 1 zaślepką. 800 x 600 x modułów (4 rzędy po 27) Dostarczane z 2 zaślepkami. Możliwość zamontowania podstawy montażowej o nr ref w 1-szym rzędzie x 800 x modułów (5 rzędów po 38) Dostarczane z 2 zaślepkami. Możliwość zamontowania podstawy montażowej o nr ref w 1-szym rzędzie x 800 x modułów (6 rzędów po 38) Dostarczane z 2 zaślepkami. Możliwość zamontowania podstawy montażowej o nr ref w 1-szym rzędzie Pak. Nr ref. Płyty montażowe Do montażu DPX 125, 160, wyłączników modułowych lub Vistop 160 A w obudowach 800 x 600 mm Do montażu 1, 2 lub 3 DPX 125, 160, 250ER, wyłączników modułowych, lub rozłączników Vistop 160 A w obudowach 1000 x 800 mm lub 1200 x 800 mm Wkładki metalowe specjalne Kwadratowa, żeńska, 6 mm Trójkątna, męska, 8 mm Wkładki bębenkowe z kluczami Dostarczane z dwoma kluczami Dla klucza nr: Zestaw dwóch kluczy 2433 A Klucze do wkładek specjalnych Kwadratowy, żeński, 6 mm Trójkątny, męski, 8 mm 10 Nowe produkty oznaczone są czerwonym numerem referencyjnym

13 Atlantic-E obudowy metalowe IP 66 oraz wyposażenie dodatkowe WYMIARY ZEWNĘTRZNE Gł. OBUDOWY METALOWE RAL 7035 Płyty Lina 12,5 Płyty perforowane Lina 25 Profile montażowe Lina 25 WYPOSAŻENIE Wsporniki montażowe Lina 25 (TH 35) Zestawy do montażu aparatury modułowej Daszki Cokoły Płyty Cabstop (IP 55) Wys. Szer. Wymiary Wys. Szer.. Gł. (mm) (mm) (mm) Zestaw oświetleniowy (str. 9) Uchwyty do montażu na ścianie (str. 8) Nowe produkty oznaczone są czerwonym numerem referencyjnym 11

14 C Atlantic-E obudowy metalowe IP 66 Stopnie ochrony: IP 66 IK 10 n Drzwi: wymiary przestrzeń użytkowa n Wymiary montażowe P Zamek centralny (2) Zamek u góry i u dołu Q O Obudowy Wymiary użyteczne Położenie Wys. xszer. Wys. O Szer. P Pow. zamka Q (mm) (mm) (mm) (dm 2 ) (mm) 300 x ,0 300 x ,5 300 x ,0 400 x ,3 400 x ,8 400 x ,8 500 x ,9 500 x ,1 600 x ,7 350 (2) 600 x ,9 350 (2) 600 x ,2 350 (2) 700 x ,7 450 (2) 800 x ,0 550 (2) 800 x ,3 550 (2) 1000 x ,4 750 (2) 1000 x ,9 750 (2) 1200 x ,5 950 (2) M J F G K E N O Wymiary całkowite P R n Płyta przepustów kablowych n Głębokość użytkowa n Daszek 12,5 12,5 otworowanie Ø7 Nr ref. C (mm) / /54/ /57 n Cokoły Osłony E 587 Ø 9 D C 115 I Bezpośredni montaż na ścianie (bez uchwytów) Ø9 31 L S T C = M = 30,6 N Obudowa (mm) Wymiary płyt (mm) W D Głębokość całk. C M N ,5 62, ,5 62, ,5 62, ,5 62, ,5 112, ,5 112, ,5 112, ,5 112, ,5 112, ,5 147, ,5 147, ,5 147, ,5 147,5 Obudowy Uchwyty pion. Rozstaw Uchwyty Rozstaw poziom. całk. Wymiary Z uchwytem Uchwyty pion. Uchwyty poziom. H W M J E I G F L K T R N O P S (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) ,5 W X Głębokość obudowy Tył obudowy (mm) W (mm) X (mm) B A 169 F G 49 H J Nr ref. Obudowa Szer. x gł. (mm) A B C D E F G H J x x

15 Atlantic-E wyposażenie dodatkowe Płyty Cabstop, płyty montażowe Lina, wsporniki montażowe Lina 25 (TH 35) n Płyta Cabstop IP 55 Wytrzymałość na rozciąganie przewodu: min 15 kg Temperatura pracy: - 20 do + 65 C Odporność na działanie olejów wg metody ASTM nr 3 olej. Materiał samogasnący: 750 C zgodnie z normą IEC Przepusty Ø14 do 24 mm Odpowiednik CG PG 21/2 ISO 25/32 Przepusty Ø5 do 14 mm Odpowiednik CG PG 9/11/13/16 ISO 16/20 Wymiary obudowy Wys. x Szer. (mm) Wymiary płyt Płyty pełne / Lina 12,5 / 25 Przestrzeń użytkowa Montaż płyt G (mm) H (mm) (dm 2 ) F (mm) E (mm) 300 x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , x , n Wymiary Nr ref widok z boku Montaż poziomy lub pionowy Nr ref Rezerwa Rezerwa Rezerwa widok z boku Zestaw montażowy z profilami Lina 25 i wspornikami TH 35 B D C A Wymiary obudowy Wys. x Szer. (mm) Dł. profilu Dł. profilu Montaż zestawu A (mm) D (mm) B (mm) C (mm) 300 x x x x x x x x x x x x x x x Płyta pełna Lina 12, 5 oraz płyta perforowana Lina 25 Płyta pełna Szczegóły płyty Lina 12,5 H E Ø 6,5 12, Profile montażowe Lina 25 Nr ref /51/52/53/54/55/56 Nr ref ,3 31 8, ,5 F Ø 3,3 50 G ,5 Szczegóły płyty perforowanej Lina 25 25,9 3,9 10,9 4,1 Wsporniki montażowe Lina 25 (TH35) Nr ref /81/82/83/84 1,5 Ø 6,5 Ø 8,

16 Osmoz kompletne zestawy bez podświetlania Osmoz kompletne zestawy z podświetlaniem W skład zestawu wchodzą: - główka, - blok styków i uchwyt. Stopień ochrony IP66 nr ref /12/13 IP67. Zgodnie z normą IEC Pak. Nr ref. Impulsowe Zestaw z główką płaską Czerwona 1r ( ) Zielona 1z ( ) Niebieska 1z ( ) Żółta 1z ( ) Czarna 1z ( ) Zestaw z główką płaską i kapturkiem silikonowym Czerwona 1r ( ) Zielona 1z ( ) Czarna 1z ( ) Zestaw z główką wypukłą Ø Czerwona 1r ( ) Zestaw z główką typu grzybek Ø Czerwona 1r ( ) Zestaw z główką typu grzybek Czerwona Ø 40 główka STOP przyciśnij przekręć 1r ( ) Czerwona Ø 40 główka STOP przyciśnij ciągnij 1r ( ) Czerwona Ø 40 główka STOP przyciśnij ciągnij 1r + 1z Zgodność z normą EN 418 ( ) W skład zestawu wchodzą: - główka, - bloki styków, bloki z diodą LED. IP66. Zgodnie z normą IEC Pak. Nr ref. Impulsowe Zestaw z główką płaską Biała 24 V±/= 1z + 1r ( ) Czerwona 24 V±/= 1z + 1r ( ) Zielona 24 V±/= 1z + 1r ( ) Niebieska 24 V±/= 1z + 1r ( ) Żółta 24 V±/= 1z + 1r ( ) Czerwona 130 V± 1z + 1r ( ) Zielona 130 V± 1z + 1r ( ) Czerwona 230 V± 1z + 1r ( ) Zielona 230 V± 1z + 1r ( ) Zestaw z główką podwójną Czerwona ozn. 0, zielona ozn. I Zielona płaska/czerwona wystająca 24 V±/= 1z + 1r ( ) Zielona płaska/czerwona wystająca 230 V± 1z + 1r ( ) Zestaw z główką obrotową Manetka pozycje stabilne 90 1z ( ) pozycje stabilne 45 2z ( ) Zestaw z główką obrotową Manetka Czerwona 24 V±/= 1z + 1r ( ) Pozycje Zielona 24 V±/= 1z + 1r 2 pozycje ( ) stabilne 45 14

17 Osmoz obudowy z przyciskami (wyposażone) Osmoz główki przycisków bez podświetlania IP66. Puszka wyposażona w główkę i korpus. Pak. Nr ref. Puszka z jednym przyciskiem Puszka z przyciskiem, żółta pokrywka, główka czerwona przyciśnij przekręć Ø 40 1r Puszka z przyciskiem, żółta pokrywa, główka czerwona z kluczem nr 455 Ø 40 1r Zgodna z normą EN Puszka z przyciskiem, żółta pokrywa, główka czerwona Ø 54 z sygn. stanu 1r Zgodna z normą EN 418 Z chromowanym pierścieniem. Stopień ochrony IP66 nr ref /12/13 i IP67. Zgodnie z normą IEC Pak. Nr ref. Główki impulsowe Płaskie Biała Czerwona Zielona Niebieska Żółta Czarna Płaskie z kapturkiem silikonowym Czerwona Zielona Czarna Wypukłe Ø Czerwona Zielona Czarna Grzybek Ø Czerwona Czarna Główki bistabilne Płaskie Czerwona Zielona Czarna Wypukłe Czerwona Zielona Czarna Główki przycisków podwójnych bez podświetlania Czerwona ozn. 0, zielona ozn. I Płaska zielona/płaska czerwona IP Płaska zielona/wypukła czerwona IP Płaska zielona/wypukła czerwona IP67 Główka obrotowa bez podświetlania Manetka Pozycje Czarna 2 pozycje stabilne Czarna 3 pozycje stabilne 45 Osmoz lampki sygnalizacyjne str Czarna 3 pozycje lewa, powrót do środka Czarna 3 pozycje powrót do środka

18 Osmoz główki przycisków bez podświetlania Osmoz główki przycisków podświetlane Z chromowanym pierścieniem. Stopień ochrony IP66. Zgodnie z normami IEC Pak. Nr ref. Główki obrotowe Dźwignia Dźwignia czarna pozycje stabilne pozycje stabilne pozycje prawa, powrót do środka pozycje, powrót do środka 45 Główka z kluczem nr 455 Czarna pozycje stabilne pozycje, powrót do środka pozycje stabilne pozycje, powrót do środka pozycje stabilne 90 Główki STOP Główki STOP przyciśnij ciągnij Czerwona Ø Czarna Ø 40 Główki STOP awaryjne przyciśnij ciągnij Zgodne z normą EN Czerwona Ø Czerwona Ø 54 Główki STOP przyciśnij przekręć Czerwona Ø Czarna Ø Czerwona Ø 40 Grzybek odblokowanie kluczem nr Czerwona Ø 40 Grzybek odblokowanie kluczem nr Czerwona Ø 40 zgodna z normą EN 418 Pozycja wyjmowania klucza oznaczona jest symbolem. Z chromowanym pierścieniem (główki podświetlane). Stopień ochrony IP66, nr ref IP67. Zgodne z normą IEC Pak. Nr ref. Główki impulsowe Płaskie Biała Czerwona Zielona Niebieska Żółta Wypukłe Czerwona Zielona Główki bistabilne Płaskie Czerwona Zielona Wypukłe Czerwona Zielona Główki przycisków podwójnych podświetlane Czerwona ozn. 0, zielona ozn. I Płaska zielona/wypukła czerwona IP Płaska zielona/wypukła czerwona IP67 Główki obrotowe Manetka Pozycje Zielona 2 pozycje stabilne Czerwona Zielona 3 pozycje stabilne 45 Główki STOP Główki STOP przyciśnij przekręć Czerwona Ø Biała Czerwona Zielona Niebieska Żółta Główki sygnalizatorów podświetlane 16

19 Osmoz lampki sygnalizacyjne Osmoz korpusy kompletne Korpus kompletny: blok styków (blok z diodą LED) + uchwyt. Stopień ochrony IP20. Zgodne z normą IEC Pak. Nr ref. Lampki sygnalizacyjne Wbudowana dioda LED Biała 24 V±/= Czerwona 24 V±/= Zielona 24 V±/= Niebieska 24 V±/= Żółta 24 V±/= Biała 130 V± Czerwona 130 V± Zielona 130 V± Niebieska 130 V± Żółta 130 V± Biała 230 V± Czerwona 230 V± Zielona 230 V± Niebieska 230 V± Żółta 230 V± Do wbudowania źródeł światła BA9S Czerwona Zielona Niebieska Żółta Biała Osmoz główki przycisków Pak. Nr ref. Korpusy kompletne do główek bez podświetlania Zaciski śrubowe r + uchwyt pojedynczy z + uchwyt pojedynczy x 1z/1r + uchwyt potrójny r + uchwyt potrójny z + uchwyt potrójny r + uchwyt potrójny z + uchwyt potrójny z + 1r + uchwyt potrójny Korpusy kompletne do główek z podświetlaniem Zaciski śrubowe Korpusy z uchwytem potrójnym Biała V±/= 2z/r Czerwona V±/= 2z/r Zielona V±/= 2z/r Biała V±/= 1z Czerwona V±/= 1z Zielona V±/= 1z Biała V±/= 1z + 1r Czerwona V±/= 1z + 1r Zielona V±/= 1z + 1r Biała V±/= 2z Czerwona V±/= 2z Zielona V±/= 2z Biała 230 V± 2z/r Czerwona 230 V± 2z/r Zielona 230 V± 2z/r Biała 230 V± 1z Czerwona 230 V± 1z Zielona 230 V± 1z Biała 230 V± 1z + 1r Czerwona 230 V± 1z + 1r Zielona 230 V± 1z + 1r Biała 230 V± 2z Czerwona 230 V± 2z Zielona 230 V± 2z str

20 Osmoz korpusy kompletne Osmoz bloki styków i uchwyty Korpus kompletny: blok z wbudowaną diodą LED + uchwyt. Stopień ochrony IP20. Zgodne z normą IEC Pak. Nr ref. Lampki sygnalizacyjne bez klosza Zaciski sprężynowe Korpusy z uchwytem pojedynczym Biała V±/= Czerwona V±/= Zielona V±/= Biała 230 V± Czerwona 230 V± Zielona 230 V± Pak. Nr ref. Bloki do główek bez podświetlania Bloki styków. Zaciski śrubowe r z z/1r Bloki do główek z podświetlaniem Bloki z wbudowaną diodą LED. Zaciski śrubowe Biała V±/= Czerwona V±/= Zielona V±/= Niebieska V±/= Żółta V±/= Biała 130 V± Czerwona 130 V± Zielona 130 V± Niebieska 130 V± Żółta 130 V± Biała 230 V± Czerwona 230 V± Zielona 230 V± Niebieska 230 V± Żółta 230 V± Uchwyty Pojedynczy Potrójny Pięciokrotny 18

21 Osmoz obudowy niewyposażone Osmoz akcesoria i etykiety Puszki mogą być wyposażone w: - główki podświetlane lub główki bez podświetlania, - bloki przeznaczone do puszek. Maksymalna liczba bloków na 1 otwór: 3. Stopień ochrony IP66, IK07. Pak. Nr ref. Puszki niewyposażone otworowe otworowe otworowe otworowe Bloki styków do główek bez podświetlania Zaciski śrubowe r z Bloki z diodą LED do główek z podświetlaniem Zaciski śrubowe Biała V±/= Czerwona V±/= Zielona V±/= Niebieska V±/= Żółta V±/= Biała 130 V± Czerwona 130 V± Zielona 130 V± Niebieska 130 V± Żółta 130 V± Biała 230 V± Czerwona 230 V± Zielona 230 V± Niebieska 230 V± Żółta 230 V± Pak. Nr ref. Źródła światła BA9S Do lampek sygnalizacyjnych Czerwona neon 230 V± Zielona neon 230 V± Akcesoria Kapturek silikonowy IP67 bezbarwny Zaślepka czarna Płytka stabilizująca Narzędzia Przyrząd do wyciągania żarówek Przyrząd do przykręcania główek Etykiety Etykiety zakładane w uchwyty etykiet. Długość opisu 12 mm Czerwona wąski opis Aluminium wąski opis Czarna wąski opis Czerwona szeroki opis Aluminium szeroki opis Czarna szeroki opis Uchwyty etykiet opisów Okrągły wąski opis Okrągły szeroki opis Kwadratowy wąski opis Okrągły wąski opis (do przycisków podwójnych) Osmoz główki przycisków str

22 Osmoz sposób montażu przyciski bez podświetlania, przyciski podświetlane i lampki n Przycisk z 1 blokiem styków na pojedynczym uchwycie Przycisk z 1 lub 2 blokami styków na potrójnym uchwycie Przycisk z 3 blokami styków na potrójnym uchwycie Przycisk z 4 lub 5 blokami styków na uchwycie 5-krotnym Przycisk z 4, 5 lub 6 blokami styków (bloki nałożone na siebie), na potrójnym uchwycie n Podświetlane Główka sygnalizatora na pojedynczym uchwycie Przycisk podświetlany z 1 lub 2 blokami styków na potrójnym uchwycie Przycisk podświetlany z 3 lub 4 blokami styków (bloki nałożone na siebie), na potrójnym uchwycie Przycisk podświetlany LED z 3 lub 4 blokami styków na uchwycie 5-krotnym Bloki z wbudowanym źródłem światła Osmoz urządzenia do sterowania i sygnalizacji n Dane techniczne - Temperatura magazynowania: -40 C do +70 C - Temperatura pracy: -25 C do +70 C - Kategoria klimatyczna: - zgodna z normą IEC (stale podwyższona wilgotność i temperatura) - zgodna z normą IEC (okresowo podwyższona wilgotność i temperatura) - Stopień ochrony zgodny z normą IEC IP66 dla główek standardowych IP67 dla główek z osłonkami IP66 dla obudów wyposażonych w przyciski IP20 z tyłu panelu korpusów i lampek Nema 4x, 12 i 13 w przypadku główek i obudów z przyciskami - Ochrona przed uszkodzeniem mechanicznym zgodnie z normą IEC 50102: IK05: główki podświetlane i niepodświetlane IK07: obudowy puste Klasa II zgodnie z normą IEC Oznakowanie zacisków zgodne z normą IEC Dopuszczenia culus i Bureau Véritas Bloki styków (do główek niepodświetlanych) Napięcie znamionowe izolacji: Cechowanie na V zgodnie z normą IEC/EN dla aparatów wbudowanych z zaciskami śrubowymi 600 V AC zgodnie z normą UL 508 Styk rozwierny: Ilość cykli otwarcia zgodnie z normą IEC/EN Napięcie znamionowe udarowe wytrzymywane U imp : 6 kv korpus ze stykami Prąd cieplny umowny zgodnie z normą IEC : AC: 10 A DC: 2,5 A - Prąd zmienny Zgodnie z IEC AC 15 A 600 U e = 120 V, I e = 6 A U e = 240 V, I e = 3 A U e = 380 V, I e = 1,9 A U e = 480 V, I e = 1,5 A U e = 500 V, I e = 1,4 A U e = 600 V, I e = 1,2 A - Trwałość łączeniowa: 1 milion cykli dla: - AC 15 B 300 U e = 120 V, I e = 3 A U e = 240 V, I e = 1,5 A - DC 13 R 300 U e = 125 V, I e = 0,22 A U e = 250 V, I e = 0,1 A Sposób podłączenia: - Prąd stały Zgodnie z IEC DC 13 Q 600 U e = 125 V, I e = 0,55 A U e = 250 V, I e = 0,27 A U e = 400 V, I e = 0,15 A U e = 500 V, I e = 0,13 A U e = 600 V, I e = 0,1 A - mały prąd znamionowy Zgodnie z normą IEC Korpusy standardowe U e = 24 V DC i I e = 5 ma Współczynnik wadliwości l = 10-8 Korpusy niskiego poziomu U e = 5 V DC i I e = 1 ma Współczynnik wadliwości l = 10-8 Drut lub linka bez końcówek kablowych: 2 x 0,5 mm 2 do 2 x 2,5 mm 2 Drut lub linka z końcówkami kablowymi: 2 x 0,5 mm 2 do 2 x 1,5 mm 2 Bloki z diodą LED i lampki LED (bloki do główek podświetlanych) Napięcie znamionowe izolacji: Cechowanie na V zgodnie z normą IEC/EN Napięcie znamionowe udarowe wytrzymywane U imp : 4 kv zgodnie z normą IEC/EN Napięcie znamionowe: } Od 12 do 24 V AC/DC 130 V AC ± 10% 230 V AC Częstotliwość: 50 lub 60 Hz Trwałość w nominalnym napięciu zasilania: Czerwone i żółte: godzin w temp. 25 C Pozostałe kolory: godzin w temp. 25 C Pobór prądu korpusów LED: Napięcie (V) Pobór prądu (ma) 25 ± 20% 15 ± 5% 20 ± 10% 16 ± 30% 20

23 Osmoz urządzenia do sterowania i sygnalizacji Lampki BA9S napięcie znamionowe: 400 V zgodnie z normą IEC napięcie znamionowe udarowe wytrzymywane U imp : 4 kv zgodnie z normą EN/IEC Moc źródła światła: 2,6 W maks. Główki Trwałość mechaniczna (w milionach cykli) Impulsowe: 5 Przyciski obrotowe: 0,3 Grzybki EN 418: 0,10 Grzybki : 0,15 Siła zacisku w N: Główka impulsowa + styk NO: 6,5 Główka impulsowa + styk NZ: 4,5 Styk NO dodatkowy: 4,5 Styk NZ dodatkowy: 3,0 Grzybek odblokowanie przez przyciśnij pociągnij + NO + NZ: 27 Grzybek odblokowanie przez przyciśnij przekręć + NO + NZ: 22 Grzybek odblokowanie przez przyciśnij pociągnij EN NO + NZ: 37 Grzybek odblokowanie przez przyciśnij przekręć EN NO + NZ: 60 Główki typu grzybek impulsowe Nr ref /36 Główki przycisków podwójnych - Płaska/wypukła: Nr ref /84 Podświetlane Nr ref / ,9/31, ,9/55,4 Ø 40 17/19 11 n Otworowanie, rozstaw osi Otworowanie standardowe (aparaty wyposażone w zaciski śrubowe) B A Ø 22,3 +0,4-0 (mm) = 30 Z lub bez etykietki (przypadek ogólny) = 33 Dla kapturka silikonowego A = > Z szeroką etykietką Dla grzybka ø 40 > 45 Dla przycisku obrotowego z dźwignią = 50 W przypadku 5-krotnego uchwytu = 45 Z lub bez etykietki (przypadek ogólny) B = 54 Z przyciskiem podwójnym = 77 Z przyciskiem podwójnym i etykietką Główki obrotowe manetka Nr ref /26/28 Podświetlane Nr ref /52 Główki obrotowe dźwignia Nr ref Ø 29,9 24 Ø 29,9 Otworowanie pod zastosowanie blokady pozycjonującej 23 Ø 3,2 Ø 22,3 +0,4-0 11,1 Główki obrotowe z kluczem Nr ref /52/54 26,2 Ø 29,9 48,4 n Wymiary zewnętrzne Główki płaskie - Impulsowe: Nr ref /01/02/03/04/06/11/12/13 Podświetlane Nr ref /01/02/03/04 11/16,9 Ø 29,9/31,5 Grzybek odblokowanie przez naciśnij pociągnij Nr ref /76 34,2 Ø 40 Dla nr ref /12/13 (z kapturkiem). Główki wypukłe - Impulsowe: Nr ref /22/26 Podświetlane Nr ref /12 16,3 Ø 29,9 Grzybek EN 418 odblokowanie przez naciśnij pociągnij Nr ref ,7 Ø 40 21

24 Osmoz urządzenia do sterowania i sygnalizacji Lampki Grzybek BA9S EN 418 ø odblokowanie napięcie znamionowe: przez 400 V zgodnie z normą IEC naciśnij pociągnij napięcie znamionowe udarowe wytrzymywane U imp : 4 Bez kv zgodnie podświetlania z normą EN/IEC Nr ref Moc źródła światła: 2,6 W maks. Główki Trwałość mechaniczna (w milionach cykli) Impulsowe: 5 Przyciski obrotowe: 0,3 Grzybki EN 418: 0,10 Grzybki : 0,15 25,7 Grzybek Siła zacisku odblokowanie w N: Główka przez naciśnij impulsowa przekręć + styk NO: 6,5 Główka impulsowa + styk NZ: 4,5 Styk Nr ref. NO 0238 dodatkowy: 80/81/82 4,5 Styk NZ dodatkowy: 3,0 Grzybek odblokowanie przez przyciśnij pociągnij + NO + NZ: 27 Grzybek odblokowanie przez przyciśnij przekręć + NO + NZ: 22 Grzybek odblokowanie przez przyciśnij pociągnij EN NO + NZ: 37 Grzybek odblokowanie przez przyciśnij przekręć EN NO + NZ: 60 Grzybek z kluczem Nr ref /92 Nr ref. A (mm) B (mm) n Otworowanie, rozstaw osi ,7 53,7 Otworowanie standardowe (aparaty wyposażone w zaciski śrubowe) ,8 63,8 B Ø 22,3 +0,4-0 (mm) = 30 Z lub bez etykietki (przypadek ogólny) = 33 Dla kapturka silikonowego A = > Z szeroką etykietką Dla grzybka ø 40 A > = Dla przycisku obrotowego z dźwignią W przypadku 5-krotnego uchwytu Główki sygnalizatorów = 45 Z lub bez etykietki (przypadek ogólny) B = 54 Z przyciskiem podwójnym Nr ref /61/62/63/64 = 77 Z przyciskiem podwójnym i etykietką B Otworowanie pod zastosowanie blokady pozycjonującej 11,3 A Ø 29,9 Ø 54 A Ø 40 Główki n Wymiary typu grzybek zewnętrzne impulsowe Bez Uchwyty podświetlania etykietek Nr Uchwyt ref okrągły 34/36wąski Nr ref Główki przycisków podwójnych - Płaska/wypukła: Bez Uchwyt podświetlania okrągły szeroki Nr Nr ref. ref /84 16 Podświetlane Nr ref /76 Uchwyt kwadratowy wąski Nr ref Główki obrotowe manetka Nr ref /26/28 Podświetlane Nr ref /52 n Wymiary zewnętrzne Obudowy niewyposażone R , ,6 11,4 30 Ø 27,7 29,9/31,4 R ,6 4 Ø 3,2 Ø 22,3 +0,4-0 Lampki sygnalizacyjne Nr ref /21/22/23/ /31/32/33/ /41/42/43/ /02/03/04/05 Ø 29,5 Ø 22 Ø 20,2 44,1 6 14,3 Ø 29,8 1 do 6 nnwymiary zewnętrzne Główki Podłączenie płaskieśrubowe - Impulsowe: pojedyncze 3-krotne 64,5 Nr ref /01/02/03/04/06/11/12/13 64,5 Podświetlane Nr ref /01/02/03/04 20,1 20,1 5-krotne 19,6 19, ,1 19, , ,4 53,9/55, Ø 27,7 30 Ø 27,7 Główki 16,5obrotowe 42,5 dźwignia 74 M16/20 Nr ref Ø 4, Ø 40 Ø 29, Ø 29,9 17/ ,1 Ø 4,5 B Główki obrotowe z kluczem Nr ref /52/54 26,2 A Ø 29,9 Dla nr ref /12/13 (z kapturkiem). 11/16,9 Ø 29,9/31,5 Wym. Ilość otworów (mm) A Grzybek B odblokowanie 59,5 92,5 125,5 191,5 przez naciśnij pociągnij Nr ref /76 34,2 48,4 Ø 40 M16/20 47,9 Główki wypukłe - Impulsowe: Nr ref /22/26 Podświetlane Nr ref / ,3 50 Ø 29,9 50 Grzybek EN 418 odblokowanie przez naciśnij pociągnij Nr ref ,7 Ø
