1 Instrukcja użytkowania Reflektor DL-LED107S-UV Nr zamówienia:

2 Spis treści Strona 1. Wprowadzenie Objaśnienia symboli Zastosowanie zgodne z przeznaczeniem Zakres dostawy Opis urządzenia Wskazówki dotyczące bezpieczeństwa Montaż Podłączenie DMX...8 a) Podłączenie kontrolera DMX...8 b) Budowa łańcucha Master-Slave Podłączenie zasilania Obsługa...10 a) Ustawienie trybu pracy...10 b) Aktywacja funkcji stroboskopu...12 c) Tryb Sound-to-Light...12 d) Tryb ciągłego świecenia...12 e) Tryb Master...12 f) Tryb Slave...13 g) Tryb pracy z zewnętrznym kontrolerem DMX Konserwacja...14 a) Czyszczenie...14 b) Wymiana bezpiecznika Obchodzenie się z urządzeniem Utylizacja Dane techniczne

3 1. Wprowadzenie Szanowni Państwo, dziękujemy za zakup tego produktu. Produkt ten spełnia wymogi przepisów prawa krajowego i europejskiego. W celu utrzymania tego stanu oraz zapewnienia bezpiecznej eksploatacji użytkownik musi stosować się się niniejszej instrukcji użytkowania! Niniejsza instrukcja użytkowania należy do tego produktu. Zawiera ona ważne wskazówki dotyczące uruchomienia produktu oraz postępowania z nim. Należy o tym pamiętać przekazując produkt osobom trzecim. Należy zachować niniejszą instrukcję użytkowania do późniejszego korzystania! Kontakt z Biurem obsługi Klienta Klient indywidualny Klient biznesowy bok@conrad.pl b2b@conrad.pl Tel: (12) (12) Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, Kraków, Polska 2. Objaśnienia symboli Symbol błyskawicy w trójkącie jest stosowany, gdy występuje zagrożenie dla zdrowia użytkownika, np. ryzyko porażenia prądem elektrycznym. Ważne wskazówki, do których należy się bezwzględnie stosować, są wyróżnione w niniejszej instrukcji użytkowania symbolem wykrzyknika. Symbol strzałki pojawia się przy różnych poradach i wskazówkach dotyczących obsługi. Ten symbol informuje, że produkt może być używany tylko w pomieszczeniach. Ten symbol informuje o minimalnej odległości od oświetlanych powierzchni. Ten symbol na urządzeniu informuje użytkownika, że przed uruchomieniem urządzenia musi on zapoznać się z niniejszą instrukcją użytkowania oraz stosować się do niej podczas korzystania z urządzenia. 3

4 3. Zastosowanie zgodne z przeznaczeniem Reflektor LED UV służy do wytwarzania efektów UV w świetlnych instalacjach dekoracyjnych, na pokazach świetlnych, podczas imprez itd. Jest on sterowany przez zintegrowany kontroler lub zewnętrzny kontroler DMX. Produkt jest przeznaczony wyłącznie do podłączenia do gniazda prądu zmiennego V/AC Hz ze stykiem ochronnym. Do gniazda DMX można podłączać jedynie pasujące kontrolery DMX lub inne urządzenia do efektów świetlnych DMX posiadające złącza DMX. Urządzenie jest przeznaczone do stosowania tylko w zamkniętych pomieszczeniach. Nie można go stosować na zewnątrz. Należy bezwzględnie unikać kontaktu urządzenia z wilgocią, np. w łazience. Inne zastosowanie niż opisane wyżej prowadzi do uszkodzenia produktu i jest ponadto związane z takimi zagrożeniami jak np. zwarcie, pożar, porażenie prądem itp. Nie można dokonywać zmian produktu, przebudowywać go ani otwierać obudowy! Należy stosować się do wszystkich wskazówek dotyczących bezpieczeństwa zawartych w niniejszej instrukcji. 4. Zakres dostawy Reflektor DL-LED107S-UV S Pałąk montażowy Przewód zasilający Instrukcja użytkowania Aktualne instrukcje użytkowania Pobierz aktualne instrukcje użytkowania za pomocą łącza lub przeskanuj widoczny kod QR. Należy przestrzegać instrukcji przedstawionych na stronie internetowej. 5. Opis urządzenia 108 UV-LED Wyświetlacz LED i przyciski z tyłu urządzenia zapewniające łatwą obsługę Tryb Sound-to-Light, funkcja stroboskopu, tryb światła ciągłego, tryb DMX, tryb Master-Slave Obsługuje 2 kanałów DMX 4

5 6. Wskazówki dotyczące bezpieczeństwa W przypadku szkód spowodowanych nieprzestrzeganiem niniejszej instrukcji użytkowania wygasa gwarancja. Producent nie ponosi odpowiedzialności za dalsze szkody. Przy szkodach rzeczowych i osobowych spowodowanych nieodpowiednim obchodzeniem się z urządzeniem lub nieprzestrzeganiem wskazówek dotyczących bezpieczeństwa producent nie ponosi żadnej odpowiedzialności. W takich przypadkach wygasa gwarancja! Szanowni Państwo, poniższe wskazówki dotyczące bezpieczeństwa i zagrożeń nie służą jedynie ochronie urządzenia, lecz także Państwa zdrowia. Należy uważnie zapoznać się z następującymi punktami: Ze względów bezpieczeństwa zabronione jest dokonywanie samowolnych przeróbek i/lub zmian produktu. Produkt posiada klasę ochrony 1. Urządzenie można podłączać do zasilania wyłącznie do poprawnie zamontowanego gniazda ze stykiem ochronnym ( V/AC, 50/-60 Hz) sieci publicznego zakładu energetycznego. Wszystkie osoby, które obsługują, instalują, ustawiają, uruchamiają i konserwują urządzenie, muszą dysponować odpowiednim wykształceniem i kwalifikacjami oraz muszą przestrzegać niniejszej instrukcji użytkowania. Światło LED może być niebezpieczne, jeśli promień światła LED padnie bezpośrednio lub po odbiciu na niechronione oko. Dlatego przed uruchomieniem urządzenia należy zasięgnąć informacji o regulacjach ustawowych oraz o działaniach zabezpieczających podczas korzystania z tego rodzaju urządzeń LED. Podczas pracy urządzenia nigdy nie patrzeć bezpośrednio na źródło światła. Błyski jasnego światła mogą powodować krótkotrwałe zakłócenia widzenia. Ponadto u wrażliwych osób mogą one w pewnych warunkach wywołać napady epileptyczne. Dotyczy to przede wszystkim osób chorych na epilepsję. Nigdy nie chwytać wtyczki wilgotnymi lub mokrymi rękami. Istnieje ryzyko groźnego dla życia porażenia prądem! Jeśli przewód zasilający wykazuje uszkodzenia, nie wolno go dotykać. Najpierw należy odłączyć od prądu gniazdo, do którego urządzenie jest podłączone (np. wyłączając wyłącznik FI i automatyczny bezpiecznik) i ostrożnie wyciągnąć wtyczkę z gniazda. W żadnym wypadku nie używać urządzenia z uszkodzonym przewodem zasilającym. Zadbać, aby przy ustawianiu i montażu produktu przewód zasilania nie został przygnieciony lub uszkodzony przez ostre krawędzie. Nie zostawiać kabli swobodnie rozłożonych na posadzce. Zlecić ich fachowe ułożenie, aby nie tworzyć zagrożenia wypadkiem. Produkt nie jest zabawką, nie jest przeznaczony dla dzieci. Dzieci nie są w stanie odpowiednio ocenić zagrożeń powstających przy obchodzeniu się z urządzeniami elektrycznymi. Na urządzeniu oraz w jego bezpośrednim otoczeniu nie ustawiać żadnych naczyń z płynami, np. szklanek, wiader, wazonów ani roślin. Ciecze mogą dostać się do wnętrza urządzenia, co ma ujemny wpływ na bezpieczeństwo elektryczne. Zwracać uwagę, żeby do środka urządzenie nie dostały się żadne ciała obce. Ciała obce, szczególnie metalowe, mają ujemny wpływ na bezpieczeństwo elektryczne urządzenia. Ponadto występuje znaczne ryzyko pożaru lub groźnego dla życia porażenia prądem elektrycznym! Najpierw w takim przypadku należy odłączyć od prądu gniazdo, do którego urządzenie jest podłączone (np. wyłączając wyłącznik FI i automatyczny bezpiecznik) i następnie wyciągnąć wtyczkę z gniazda. Produkt nie może być już używany, należy go oddać do specjalistycznego warsztatu. 5

6 Nie wystawiać urządzenia na działanie wysokich temperatur, kapiącej lub pryskającej wody, silnych wibracji oraz znacznych obciążeń mechanicznych. Na urządzeniu lub w jego bezpośrednim otoczeniu nie należy ustawiać żadnych otwartych źródeł ognia, np. płonących świec. W przypadku wątpliwości dotyczących działania, bezpieczeństwa lub podłączenia produktu należy zwracać się do osób dysponujących odpowiednią wiedzą. Urządzenie nie może pracować bez nadzoru. Produkt może być używany tylko w klimacie umiarkowanym, nie jest on przeznaczony do klimatu tropikalnego. Nie pozostawiać opakowania bez nadzoru. Może się ono stać niebezpieczną zabawką dzieci. W zastosowaniach przemysłowych należy stosować przepisy bhp stowarzyszeń branżowych odnoszące się do urządzeń elektrycznych. W przypadku wątpliwości dotyczących prawidłowego podłączenia lub pytań, które nie są wyjaśnione w instrukcji użytkowania, należy skontaktować się z naszym działem informacji technicznej lub z inną wykwalifikowana osobą. 7. Montaż Montaż i instalację urządzenia może przeprowadzić tylko wykwalifikowany pracownik zaznajomiony z zagrożeniami i odpowiednimi przepisami. Konserwacją, obsługą i uruchomieniem urządzenia mogą zajmować się wyłącznie odpowiednio wykwalifikowane osoby. Wybierając miejsce ustawienia zadbać, aby urządzenie nie było narażone na działanie wstrząsów, wibracji, kurzu, wysokich i niskich temperatur i wilgoci. Gdy wykorzystywana jest także wytwornica mgły, należy zwrócić uwagę, żeby strumień mgły nie był skierowany bezpośrednio na reflektor UV LED. Poza tym w pobliżu urządzenia nie mogą znajdować się ani silne transformatory ani silniki. Urządzenie może być używane tylko w miejscach, gdzie temperatura otoczenia wynosi maksymalnie 40 C. Nigdy nie zakrywać urządzenia. Przy montażu z innymi urządzeniami pamiętać o odpowiedniej wentylacji. Zachować odpowiedni odstęp od innych urządzeń i ścian. Nie montować efektu świetlnego w bezpośrednim sąsiedztwie źródeł ciepła. Nie kierować na urządzenie silnych reflektorów i źródeł światła. Może to spowodować przegrzanie (ryzyko pożaru!). Nie wykonywać żadnych dodatkowych otworów ani nie wkręcać dodatkowych wkrętów w obudowę urządzenia w celu jego zamocowania. Może to spowodować, że możliwe będzie dotknięcie elementów znajdujących się pod niebezpiecznym napięciem. Urządzenie musi być zamontowane poza zasięgiem rąk innych osób. 6

7 Ten symbol informuje o minimalnej odległości od oświetlanych powierzchni. Oświetlane przedmioty muszą być oddalone od wylotu wiązki światła z urządzenia o co najmniej 0,5 m. Materiały łatwopalne jak np. materiały dekoracyjne muszą być oddalone co najmniej 0,5 m od urządzenia. W przeciwnym wypadku zachodzi ryzyko pożaru! Na wylot światła nie zakładać w żadnym wypadku filtrów foliowych, masek i innych materiałów. Może to spowodować uszkodzenia z powodu wysokiej temperatury oraz ryzyko pożaru. Zadbać, aby przy montażu urządzenia przewód zasilania nie został przygnieciony lub uszkodzony przez ostre krawędzie. Podczas montażu i prac serwisowych miejsce pod zamontowanym urządzeniem musi być zagrodzone. Powierzchnia montażowa i podstawa montażowa muszą być dobrane w taki sposób, aby przez co najmniej godzinę mogły utrzymać 10-krotne obciążenie bez trwałej szkodliwej deformacji. Ponadto przy montażu na wysokości urządzenie musi być zabezpieczone drugim, niezależnym od właściwej podstawy montażowej, zabezpieczającym urządzeniem montażowym. W przypadku wadliwego zawieszenia głównego nie może spaść żaden element instalacji. Przy montażu należy przestrzegać wszystkich właściwych, istotnych przepisów krajowych. Odbiór instalacji (przy wykorzystaniu zarobkowym/publicznym): Przed pierwszym uruchomieniem i po dokonaniu istotnych zmian instalacja (wraz z podłączeniem elektrycznym) musi zostać sprawdzona przez rzeczoznawcę. Konieczna jest coroczna kontrola przez uprawnioną osobę. Dzięki gumowym stopkom znajdującym się z tyłu urządzenia reflektor DL-LED107S-UV można ustawić na podłożu bez pałąka montażowego. Za pomocą pałąka montażowego można zamontować urządzenie na suficie, ścianie lub systemie belek. Za pomocą pałąka montażowego należy zamontować urządzenie na suficie, na ścianie lub na odpowiedniej konstrukcji montażowej. Do montażu na śrubie znajduje się otwór mocujący w pałąku montażowym. Niedozwolony jest montaż swobodny. Należy użyć takich materiałów montażowych, które są odpowiednie do powierzchni montażowej i utrzymają obciążenie urządzeniem. Ustawić żądany kąt pochylenia i dokładnie dokręcić śruby ustalające na pałąku montażowym. Alternatywnie do opisanego powyżej montażu oba uchwyty montażowe mogą być obracane w taki sposób, że utworzy się stojak i możliwe będzie zamontowanie reflektora. Zwracać uwagę na to, czy urządzenie jest ustawione na stabilnym podłożu. Przy zarobkowym i publicznym użytkowaniu urządzenia należy przestrzegać wielu przepisów i wymogów, które tutaj są przedstawione jedynie wyrywkowo Użytkownik jest odpowiedzialny za przestrzeganie tych przepisów podczas montażu i eksploatacji. 7

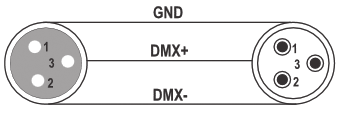

8 8. Podłączenie DMX Przy korzystaniu z kabli mikrofonowych XLR może dochodzić do zakłóceń transferu sygnału DMX. Należy korzystać ze specjalnych przewodów DMX do wysokich częstotliwości a) Podłączenie kontrolera DMX Urządze nie jest przeznaczone wyłącznie do podłączenia do kontrolera DMX z protokołem DMX-512. Połączyć wejście DMX IN z wyjściem kontrolera DMX. Użyć ekranowanego przewodu XLR. Kontroler musi mieć 2 wolnych kanałów sterowania. Połączyć wyjście DMX OUT z wejściem DMX kolejnego urządzenia. Jeśli efekt świetlny ma być ostatnim lub jedynym urządzeniem w łańcuchu DMX, należy podłączyć tutaj wtyczkę z opornikiem obciążenia 120 omów/0,25 W (między stykiem 2 i 3). Obłożenie styków w gnieździe DMX: Pin1 = masa / Pin2 = (-) / Pin3 = (+). Nigdy nie łączyć przewodu masy GND z masą obudowy urządzenia, ponieważ może wtedy dojść do zakłóceń w transmisji sygnału ze względu na zapętlenie masy. 8

9 b) Budowa łańcucha Master-Slave Alternatywnie do pracy w trybie z kontrolerem DMX efekt świetlny może pracować także jako urządzenie w łańcuchu Master-Slave. W takim wypadku zintegrowany kontroler urządzenia Master działa jak kontroler sterujący podłączonych reflektorów. DL-LED107S-UV. Możliwe jest włączenie maks. 28 reflektorów DL-LED107S-UV w łańcuchu DMX, ponieważ większa ich ilość spowoduje przeciążenie kontrolera. Maksymalna łączna długość łańcucha DMX nie powinna przekraczać 100 m. Aby uniknąć możliwych wpływów zakłócających, łańcuch DMX powinien być jak najkrótszy. Połączyć gniazdo DMX OUT urządzenia Master z gniazdem DMX IN pierwszego urządzenia Slave. Połączyć gniazdo DMX OUT pierwszego urządzenia Slave z gniazdem DMX IN kolejnego reflektora DL-LED107S- -UV. Postępować z kolejnymi urządzeniami Slave wg powyższego opisu. Podłączyć do gniazda DMX OUT ostatniego urządzenia Slave wtyczkę XLR z opornikiem obciążenia (wg opisu w Podłączenie kontrolera DMX ). 9. Podłączenie zasilania Gniazdo, do którego ma być podłączony efekt świetlny, musi znajdować się w pobliżu urządzenia i musi być łatwo dostępne, aby w razie awarii można było szybko i łatwo odłączyć urządzenie od zasilania. Zachować ostrożność podczas pracy z przewodami i gniazdami zasilania. Napięcie panujące w sieci może spowodować groźne dla życia porażenie prądem elektrycznym. Należy upewnić się przy podłączaniu, że kable podłączeniowe nie są zgniecione lub uszkodzone przez ostre krawędzie. Przed podłączeniem wtyczki do gniazda sprawdzić, czy wartość napięcia urządzenia podana na efekcie świetlnym, zgadza się z napięciem panującym w sieci. Jeśli wartość podana na urządzeniu jest inna niż w sieci, nie podłączać urządzenia. W przypadku nieodpowiedniego napięcia zasilania może dojść do nieodwracalnych szkód w urządzeniu oraz mogą powstać zagrożenia dla użytkownika. Podłączyć wtyczkę kabla zasilającego do gniazda zasilania IEC przy urządzeniu. Podłączyć wtyczkę przewodu zasilającego do gniazda sieciowego ze stykiem ochronnym. Urządzenie zaczyna działać natychmiast po podłączeniu do sieci zasilającej. Przez gniazda wejściowe zasilania POWER INPUT i gniazda wyjściowe zasilania POWER OUTPUT (IEC) można połączyć szeregowo maks. 10 reflektorów DL-LED107S-UV. W jednym rzędzie można podłączyć tylko reflektory DL-LED107S-UV. 9

10 10. Obsługa a) Ustawienie trybu pracy Efekt świetlny może być sterowany z wbudowanego kontrolera lub przez zewnętrzny kontroler DMX. Ponadto w trybie Master-Slave może jako urządzenie Master z wbudowanym kontrolerem sterować synchronicznie inne podłączone reflektory DL-LED107S-UV, albo może jako urządzenie Slave być sterowane z kontrolera innego reflektora DL-LED- 107S-UV. Sygnał DMX ma pierwszeństwo. Gdy na wejściu DMX IN pojawi się odpowiedni sygnał, urządzenie przełącza się na tryb DMX. Jeśli na wejściu nie ma sygnału DMX, urządzenie powraca do poprzednio wybranego trybu (wybór przez przyciski funkcyjne umieszczone z tyłu urządzenia). Jeśli reflektor DL-LED107S-UV ma pracować jako jedyne urządzenia w trybie NASt (światło ciągłe), należy na urządzeniu wybrać ustawienie master. Patrz punkt tryb master. Jeśli na urządzeniu wybrano ustawienie slave, jest to niemożliwe. Do dokonywania ustawień urządzenia służy wyświetlacz LED oraz przyciski funkcyjne FUNC (FUNCTION), DOWN, UP i ENTER. Wciśnij przycisk FUNC aż pojawi się wybrany tryb. Potwierdzić wybór przyciskiem ENTER. Wybrać żądane ustawienie przyciskami UP i DOWN. Potwierdzić ponownie wybór przyciskiem ENTER. Zapisane ustawienie zostaje zastosowane przez urządzenie ok. 15 sekund po naciśnięciu przycisku ENTER. W tym czasie efekt świetlny jest wyłączony. W każdej chwili można nacisnąć przycisk FUNC, aby wyjść z trybu ustawień. Ustawienie położenia wyświetlacza (disp; dsip) tworzy wyjątek w tym miejscu. Za pomocą przycisku FUNC wybrać tryb. Następnie wcisnąć 2x przycisk ENTER, w celu zmiany ustawień. 10

11 Menu systemu i możliwe ustawienia. Wyświetlacz Opcja Funkcja Addr Ustawienie adresu startowego DMX VEr db01 Wyświetlanie wersji oprogramowania Led on Wyświetlacz jest włączony cały czas off Wyświetlacz włącza się tylko po naciśnięciu przycisku SLNd NASt praca jako urządzenie Master SLAv praca jako urządzenie Slave ShNd SoUn Tryb Sound-to-Light NASt Wszystkie LED świecą ponownie ciągle SPee Prędkość stroboskopu disp disp Wyświetlacz jest ustawiony normalnie dsip Wyświetlacz obrócony o

12 b) Aktywacja funkcji stroboskopu Przyciskiem FUNC wybrać ustawienie hnd. Nacisnąć przycisk ENTER. Za pomocą przycisków UP lub DOWN należy wybrać ustawienie SPee. Nacisnąć przycisk ENTER, komunikat (off; SP1-SP8) miga na wyświetlaczu. Za pomocą przycisków UP lub DOWN należy wybrać żądaną prędkość stroboskopu P1 -SP8. W ustawieniu off efekt stroboskopu jest zdezaktywowany. Potwierdzić ustawienie przyciskiem ENTER, gdy wskazanie miga. c) Tryb Sound-to-Light Przyciskiem FUNC wybrać ustawienie ShNd. Nacisnąć przycisk ENTER. Za pomocą przycisków UP lub DOWN należy wybrać ustawienie SoUn. Nacisnąć przycisk ENTER, komunikat SoUn miga na wyświetlaczu. Potwierdzić ustawienie przyciskiem ENTER, gdy wskazanie miga. Efekt świetlny jest sterowany w takt muzyki za pośrednictwem zintegrowanego mikrofonu. d) Tryb ciągłego świecenia Przyciskiem FUNC wybrać ustawienie ShNd. Nacisnąć przycisk ENTER. Za pomocą przycisków UP lub DOWN należy wybrać żądane ustawienie. Nacisnąć przycisk ENTER, komunikat NASt miga na wyświetlaczu. Potwierdzić ustawienie przyciskiem ENTER, gdy wskazanie miga. W tym ustawieniu diody LED świecą się cały czas. Jeśli dodatkowo została aktywowana funkcja stroboskopu, diody LED migają z ustawioną prędkością stroboskopu. e) Tryb Master W urządzeniu master w menu ShNd ustawić wybrany tryb pracy (NASt, SoUn). Po tym wybrać przyciskiem FUNC ustawienie SLNd. Nacisnąć przycisk ENTER. Wskazanie miga.. Za pomocą przycisków UP lub DOWN należy potwierdzić ustawienie, gdy wskazanie miga. Potwierdzić ustawienie przyciskiem ENTER, gdy wskazanie miga. Pierwsze urządzenie w łańcuchu jest ustawiane jako urządzenie master. Wszystkie kolejne urządzenia, które mają pracować w łańcuchu master-slave, są ustawiane jako urządzenia slave. 12

13 f) Tryb Slave Przyciskiem FUNC wybrać ustawienie SLNd. Nacisnąć przycisk ENTER. Wskazanie miga. Za pomocą przycisków UP lub DOWN wybrać ustawienie SLAv. Potwierdzić ustawienie przyciskiem ENTER, gdy wskazanie miga. Na wejściu DMX nie ma sygnału master. Na wyświetlaczu pojawia się informacja Stby. g) Tryb pracy z zewnętrznym kontrolerem DMX Każde urządzenie DMX w łańcuchu DMX potrzebuje tzw. adresu startowego DMX, aby mogło być jednoznacznie sterowane przez kontroler. Ten adres startowy DMX definiuje pierwszy kanał DMX, na który efekt świetlny reaguje. Kolejne kanały sterowania następują po tym pierwszym kanale DMX (adres startowy DMX). Efekt świetlny wymaga 2 kanałów DMX. Ustawienie adresu startowego DMX Przyciskiem FUNC wybrać ustawienie Addr. Nacisnąć przycisk ENTER. Wskazanie miga. Za pomocą przycisków UP lub DOWN należy wybrać żądany adres startowy ( ). Potwierdzić ustawienie przyciskiem ENTER, gdy wskazanie miga. Poniższa tabela zawiera informacje o oddziaływaniu ustawień na poszczególnych kanałach DMX. DMX CH Wartość CH Funkcja Wskazówka CH1 0 światło wyłączone, urządzenie nie działa jasność ogólna (ściemniacz) CH Światło ciągłe Tryb Sound-to-Light Stroboskop od wolno do szybko CH2 działa tylko w połączeniu z CH1 13

14 11. Konserwacja Produkt nie wymaga konserwacji wykonywanej przez użytkownika. Prace konserwacyjne lub naprawy może wykonywać tylko wykwalifikowana osoba lub specjalistyczny zakład. Wewnątrz produktu nie ma żadnych elementów wymagających konserwacji prowadzonej przez użytkownika; nie należy więc otwierać urządzenia. Zastosowane źródła światła LED są zamontowane na stałe i ich wymiana jest niemożliwa. Należy regularnie sprawdzać bezpieczeństwo techniczne urządzenia, np. pod kątem uszkodzeń przewodu zasilania i obudowy. Jeśli są podstawy do założenia, że niemożliwa jest dalsza bezpieczna eksploatacja urządzenia, należy je wyłączyć i zabezpieczyć ją przed ponownym włączeniem. Wyjąć wtyczkę z gniazdka sieciowego! Należy założyć, że bezpieczna praca nie jest możliwa, gdy: urządzenie ma widoczne uszkodzenia urządzenie nie działa urządzenie było długo składowane w niekorzystnych warunkach lub urządzenie było narażone na trudne warunki podczas transportu. Po otwarciu pokryw lub usunięciu części mogą zostać odkryte elementy pozostające pod napięciem. Prace serwisowe i naprawy może wykonywać tylko wykwalifikowany elektryk zaznajomiony z możliwymi zagrożeniami i znający odpowiednie przepisy. a) Czyszczenie Przed czyszczeniem obudowy urządzenia należy zapoznać się z następującymi wskazówkami dotyczącymi bezpieczeństwa: Wyjąć wtyczkę z gniazda sieciowego i wyjąć drugi koniec przewodu zasilania z gniazda zasilania przy urządzeniu. Efekt świetlny z zewnątrz należy czyścić jedynie miękką, suchą szmatką. Dopiero teraz można połączyć urządzenie do sieci zasilającej i włączyć je. W żadnym wypadku nie należy stosować agresywnych środków czyszczących lub roztworów chemicznych, ponieważ może to spowodować uszkodzenie powierzchni. Urządzenie należy regularnie czyścić Silne zabrudzenia oraz pył mogą mieć ujemny wpływ na opór izolacji urządzenia. Usuwanie nieczystości w urządzeniu może wykonywać tylko wykwalifikowany elektryk zaznajomiony z możliwymi zagrożeniami i znający odpowiednie przepisy. 14

15 b) Wymiana bezpiecznika Gdy konieczna jest wymiana bezpiecznika, należy zwrócić uwagę, aby założyć tylko bezpiecznik odpowiedniego typu i o odpowiednim natężeniu prądu (patrz: Dane techniczne). Niedopuszczalne jest naprawianie bezpieczników lub wykonywanie obejścia gniazda bezpiecznika. Wyjąć wtyczkę z gniazda sieciowego i wyjąć drugi koniec przewodu zasilania z gniazda zasilania przy urządzeniu. Odpowiednim śrubokrętem wysunąć ostrożnie uchwyt bezpiecznika przy gnieździe zasilania. Wyjąć uszkodzony bezpiecznik i założyć nowy podanego typu. Włożyć ostrożnie uchwyt z nowym bezpiecznikiem do gniazda zasilania przy urządzeniu. Dopiero teraz można połączyć urządzenie do sieci zasilającej i włączyć je. 12. Obchodzenie się z urządzeniem Nigdy nie podłączać wtyczki do gniazda zasilania natychmiast po przeniesieniu urządzenia z zimnego pomieszczenia do ciepłego. Skrapla się wtedy woda, która może w pewnych warunkach spowodować zniszczenie urządzenia! Pozostawić urządzenie niepodłączone aż osiągnie temperaturę otoczenia. Odczekać, aż wyparują skropliny. Wyciągając wtyczkę z gniazdka nigdy nie ciągnąć za przewód; zawsze należy chwytać wtyczkę za przeznaczone do tego powierzchnie. W przypadku dłuższego nieużywania urządzenia wyciągnąć wtyczkę z gniazda zasilania. Ze względów bezpieczeństwa zawsze wyciągać wtyczkę z gniazda zasilania podczas burzy. Na wylot światła nie zakładać w żadnym wypadku filtrów foliowych, masek i innych materiałów. Może to spowodować uszkodzenia z powodu wysokiej temperatury oraz ryzyko pożaru. Aby zapewniona była odpowiednia wentylacja, urządzenie nie może być w żadnym razie przykryte. Ponadto cyrkulacja powietrza nie może być zakłócana przez inne przedmioty takie jak gazety, obrusy, zasłony itp. Podczas pracy w promieniu co najmniej 0,5 m wokół urządzenia musi być wolna przestrzeń. 15

16 13. Utylizacja Urządzenia elektroniczne są materiałami do odzysku i nie mogą być wyrzucane razem ze śmieciami domowymi! Po ostatecznym wycofaniu urządzenia z użycia należy poddać je utylizacji zgodnie z obowiązującymi przepisami. 14. Dane techniczne Napięcie robocze V/AC, Hz Bezpiecznik...F1AL/250 V (5x 20 mm) Pobór mocy...13 W Tryby pracy...sound-to-light, funkcja stroboskopu, tryb światła ciągłego, tryb DMX, tryb Master-Slave LED sztuk UV-LED Protokół DMX...DMX 512 Kanały DMX...2 Maks. czas pracy...12 h (następnie co najmniej 30 minut przerwy) Wymiary x 210 x 90 mm (Szer. x Dł. x Wys.) Waga g Warunki pracy...0 C do 40 C / wilgotność powietrza 0% do 95% 16
