1 Odkryj następną generację rozwiązań z dziedziny testowania zabezpieczeń CMC 256plus Wiodący tester zabezpieczeń i uniwersalny kalibrator wzorzec G e n e r a c j a P r z e s y ł D y s t r y b u c j a P r z e m y s ł K o l e j e

CMC 256plus wiodąca technologia testowania z CMC 256plus to uniwersalne rozwiązanie do testowania starych i nowych generacji przekaźników oraz kalibrowania wszelkiego rodzaju mierników, mierników

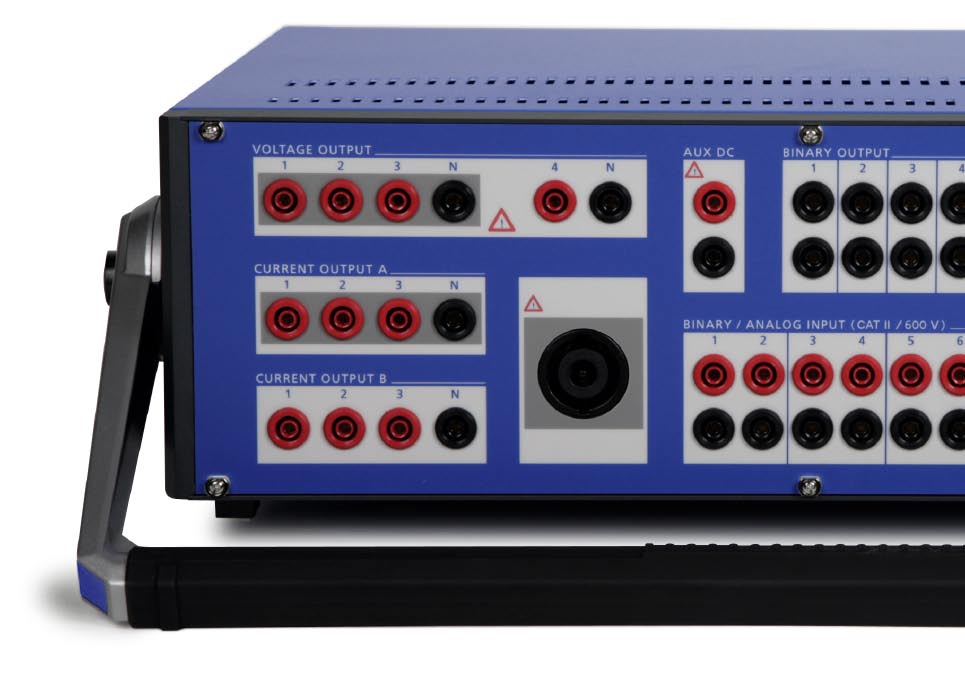

2 CMC 256plus wiodąca technologia testowania z CMC 256plus to uniwersalne rozwiązanie do testowania starych i nowych generacji przekaźników oraz kalibrowania wszelkiego rodzaju mierników, mierników jakości zasilania oraz przetworników. Urządzenie to stanowi najlepszy wybór we wszystkich zastosowaniach wymagających największej wszechstronności i dokładności. Dzięki funkcjom komunikatów IEC GOOSE, symulacji przykładowych wartości i subskrypcji urządzenie CMC 256plus wytycza nowe kierunki w dziedzinie testowania stacji elektroenergetycznych wyposażonych w protokół IEC x 300 V/1 x 600 V typowy błąd < 0,015% rd. + 0,005% rg. Zasilacz napięcia stałego (0 264 V) Dokładność źródła sygnału wzorcowego! 6 x 12,5 A/3 x 25 A/1 x 75 A typowy błąd < 0,015% rd. + 0,005% rg. Gniazdo kombinowane generatora 3 x 300 V/3 x 25 A

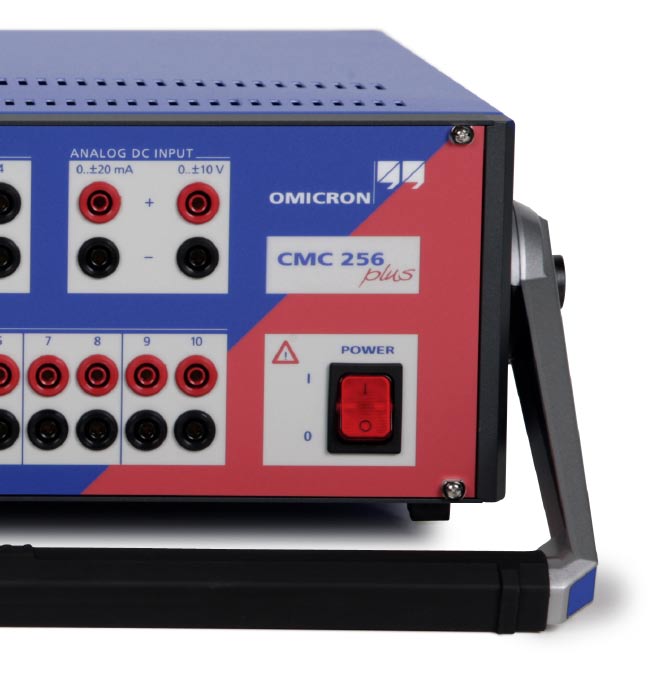

abezpieczeń 4 wyjścia binarne Wejścia analogowe DC (0 10 V/0 20 ma) 450 x 145 x 390 mm 15,9 kg 2 wejścia licznikowe 4 wyjścia binarne (tranzystorowe) Interfejs synchronizacji GPS/IRIG-B Tył

3 abezpieczeń 4 wyjścia binarne Wejścia analogowe DC (0 10 V/0 20 ma) 450 x 145 x 390 mm 15,9 kg 2 wejścia licznikowe 4 wyjścia binarne (tranzystorowe) Interfejs synchronizacji GPS/IRIG-B Tył urządzenia Wyjścia niskosygnałowe 1 6 i 7 12 (opcja LLO-2) (0 10 V) Interfejsy Ethernet Gniazdo RJ45/optyczne do sterowania za pomocą komputera oraz IEC GOOSE i próbkowanych wartości wzorzec! 10 wejść wielofunkcyjnych, binarny (suchy/mokry) pomiar analogowy, EnerLyzer TM

jednofazowym), ale także uniwersalnym kalibratorem.

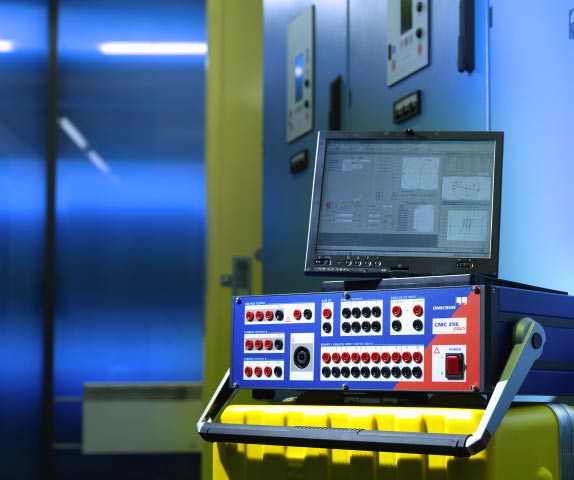

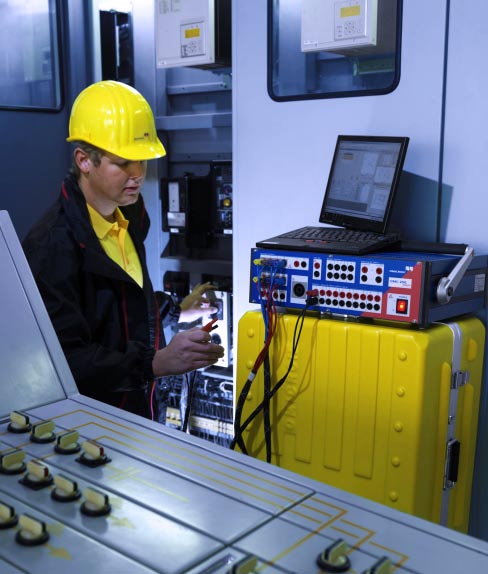

4 ... niezrównany zakres zastosowań CMC 256plus stanowi właściwy wybór, gdy wymagana jest wysoka dokładność. To urządzenie jest nie tylko doskonałym zestawem do testowania wszystkich generacji zabezpieczeń (od urządzeń z IEC do przekaźników elektromechanicznych wymagających dużych mocy w trybie jednofazowym), ale także uniwersalnym kalibratorem. Najnowocześniejsza konstrukcja urządzenia, możliwość generowania wyjątkowo stabilnego sygnału oraz niezwykle mały dryft pozwalają firmie OMICRON zagwarantować dokładność w ciągu roku. Bardzo dokładne źródła prądu i napięcia umożliwiają użytkownikowi kalibrowanie szerokiego asortymentu urządzeń pomiarowych używanych w energetyce, między innymi liczników elektrycznych klasy 0.2, przetworników, rejestratorów jakości energii i urządzeń PMU (IEEE C37.118). Urządzenie jest niepowtarzalne ze względu na fakt, że jego źródła zapewniają sygnał wzorcowy i nie jest potrzebny żaden dodatkowy miernik wzorcowy. Połączenie funkcji testowania zabezpieczeń z niezwykłą dokładnością w całym zakresie amplitudy sprawia, że urządzenie nadaje się do wielu różnych zastosowań. Zestaw do testowania zabezpieczeń Urządzenia z IEC Przekaźniki cyfrowe Przekaźniki analogowe Przekaźniki elektromechaniczne Panele przekaźników Testowanie zabezpieczeń odcinkowych Zabezpieczenia szyn (22 generatory) Zabezpieczenia WAM Symulator systemu elektroenergetycznego Symulacja zwarć przemijających Kołysania mocy Symulacja nasycenia PP Symulacja wyłącznika Symulacja cewki Rogowskiego Sieć kompensowana Generowanie zarejestrowanych przebiegów (np. COMTRADE) Uruchomienia stacji Sprawdzanie komunikatów SCADA Pomiar obciążenia Sprawdzanie biegunowości PP/PN Sprawdzanie okablowania Rejestracja zdarzeń Programowane źródło napięcia i prądu Zapewnienie jakości produkcji Producent urządzeń stacyjnych Prace badawczo-rozwojowe Uniwersalny kalibrator Liczniki elektryczne, 4-kwadrantowe, klasa 0.2 Przetworniki Rejstratory jakości energii zgod. z IEC Urządzenia z funkcją PMU Urządzenia pomiarowe SCADA Zabezpieczenia Rejestratory przebiegów przejściowych (z dokładnym stemplem czasu) Dowolne mierniki V, I, f, S, P, Q... Przenośne 10-kanałowe urządzenie pomiarowe EnerLyzer TM Rejestrowanie przebiegów przejściowych (wyzwalanie: binarne, PQ, GPS) Miernik uniwersalny: I, V, f, S, P, Q, cos ϕ... Rejestrowanie trendów do pomiaru: I, V, f, S, P, Q Analiza harmonicznych

sygnału są źródłami wzorcowymi nie trzeba korzystać z dodatkowych mierników wzorcowych 22 generatory napięcia/prądu w jednym urządzeniu Testowanie zabezpieczeń odcinkowych z użyciem urządzeń GPS lub

5 CMC 256plus OMICRON 12 argumentów za... Zestaw do testowania zabezpieczeń i uniwersalny kalibrator w jednym urządzeniu Testowanie wszystkich generacji przekaźników (elektromechanicznych, analogowych, cyfrowych, IED IEC 61850) Źródła sygnału są źródłami wzorcowymi nie trzeba korzystać z dodatkowych mierników wzorcowych 22 generatory napięcia/prądu w jednym urządzeniu Testowanie zabezpieczeń odcinkowych z użyciem urządzeń GPS lub IRIG-B (typowy błąd < 1 µs) Oprogramowanie Test Universe zawierające niezrównane funkcje testowania ręcznego i automatycznego Biblioteka testowania zabezpieczeń OMICRON szablony testów dla najważniejszych przekaźników TestBase - baza danych przekaźników i administrowania testami Najwyższa jakość, bezpieczeństwo, niezawodność i wytrzymałość Efektywna pomoc techniczna na całym świecie Organizowane na całym świecie kursy dla techników i inżynierów zajmujących się układami elektroenergetycznymi Firma OMICRON udostępnia platformy międzynarodowej wymiany doświadczeń

6 OMICRON to międzynarodowa firma oferująca nowatorskie rozwiązania z dziedziny testowania układów elektroenergetycznych. Sprzedając w ponad 120 krajach firma OMICRON ma swoje biura w Europie, Ameryce Północnej i Azji oraz ogólnoświatową sieć dystrybutorów i przedstawicieli, dzięki czemu cieszy się uzasadnioną opinią sprawdzonego dostawcy wysokiej jakości nowoczesnych technologii przeznaczonych dla wymagających klientów. W świetle zmieniających się warunków rynkowych powodujących, że zrestrukturyzowane organizacje chcą osiągnąć więcej korzyści za mniejszą cenę, zautomatyzowane funkcje testowania podstawowego i dodatkowego oferowane przez firmę OMICRON stanowią dużą zaletę. Zakres oferowanych produktów uzupełniają usługi w dziedzinie doradztwa, uruchamiania, testowania i szkolenia. Specjalizacja i wizjonerskie kierownictwo sprawiają, że firma OMICRON nieustannie pracuje nad rewolucyjnymi rozwiązaniami, które mają spełniać wymagania klientów na miarę XXI wieku. Oddziały firmy OMICRON Europa, Afryka i Bliski Wschód OMICRON electronics GmbH Oberes Ried 1 A-6833 Klaus, Austria Telefon: Faks: info@omicron.at Azja i Pacyfik OMICRON electronics Asia Ltd. Suite 2006, 20/F, Tower 2 The Gateway, Harbour City Kowloon, Hong Kong S.A.R. Telefon: Faks: info@asia.omicron.at Ameryka Północna i Południowa OMICRON electronics Corp. USA 12 Greenway Plaza, Suite 1510 Houston, TX 77046, USA Telefon: OMICRON Faks: info@omicronusa.com OMICRON 03/2008 Dokument może ulec zmianie bez uprzedzenia.
