Jednofazowy Kalibrator Mocy i Tester energetycznej aparatury pomiarowej i kontrolnej

Transkrypt

1 CP11 Jednofazowy Kalibrator Mocy i Tester energetycznej aparatury pomiarowej i kontrolnej 1

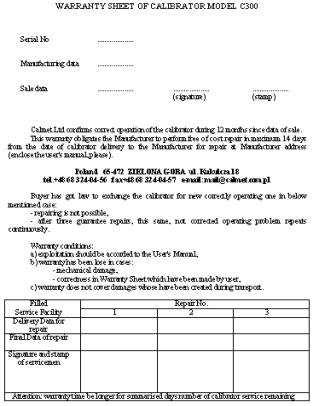

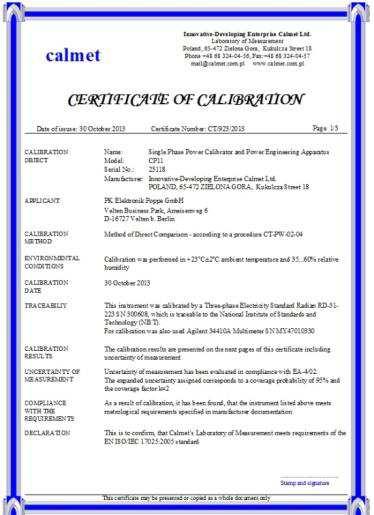

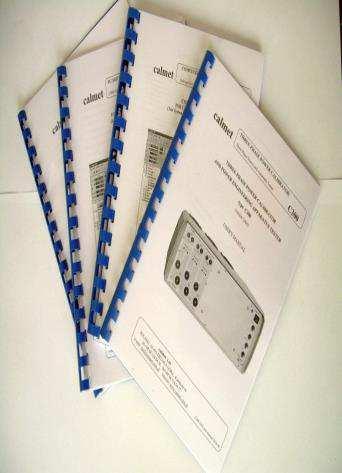

2 Wyposażenie standardowe Program PC Calpro 300 Basic Świadectwo wzorcowania, instrukcja obsługi, gwarancja 2

3 Wyposażenie standardowe Przewód zasilający USB mini / USB A Przewód do komputera 3

4 Wyposażenie standardowe Zestaw napięciowych przewodów bezpiecznych Zestaw przewodów prądowych bezpiecznych do 20A 4

5 Wyposażenie standardowe Zestaw końcówek do przewodów bezpiecznych AD300 adapter do przyłączania przewodów 5

6 Wyposażenie standardowe Bezpieczniki typu T2A, 250V, 5x20 C091A T wtyczka przyłączeniowa 6

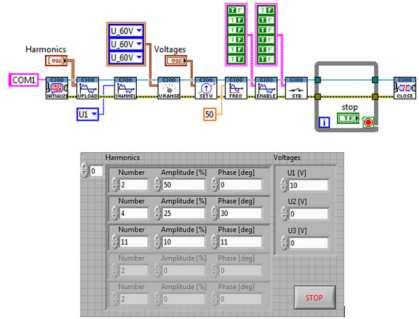

7 Wyposażenie opcjonalne Calpro 300TS Program do testowania urządzeń Calpro 300PQ Program do sprawdzania mierników jakości energii C300LabView Sterownik LabViewdo kalibratora CP11 7

8 Wyposażenie opcjonalne Laptop PC z programem Calpro 300 Basic MPX8 ośmiokanałowy kalkulator błędu z oprogramowaniem Mpx8 8

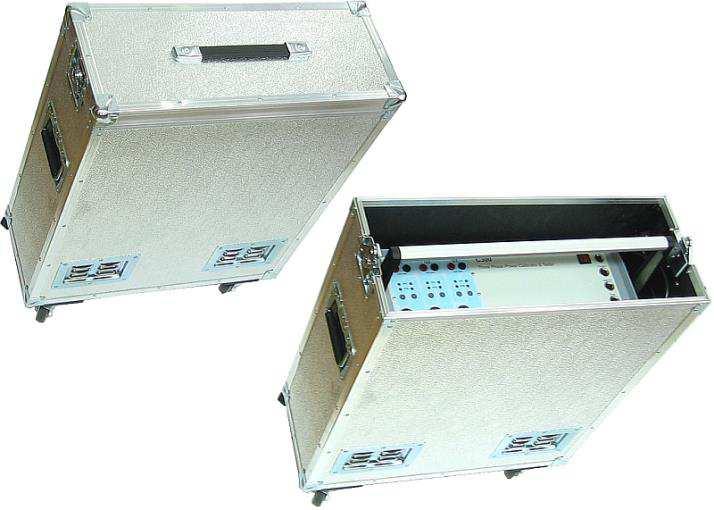

9 Wyposażenie opcjonalne EA11 przewody prądowe do 120A z wymiennymi końcówkami ET11 kaseta transportowa 9

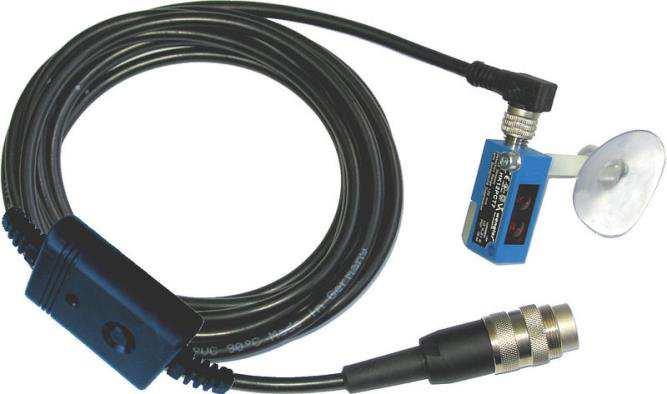

10 Wyposażenie opcjonalne CF100 miniaturowa fotogłowicado liczników z LED CF101 miniaturowa fotogłowicado liczników indukcyjnych 10

11 Wyposażenie opcjonalne UCF100 uchwyt mocujący do fotogłowic CF100 i CF101 CF102 fotogłowicaz uchwytem mocującym do liczników indukcyjnych i z LED 11

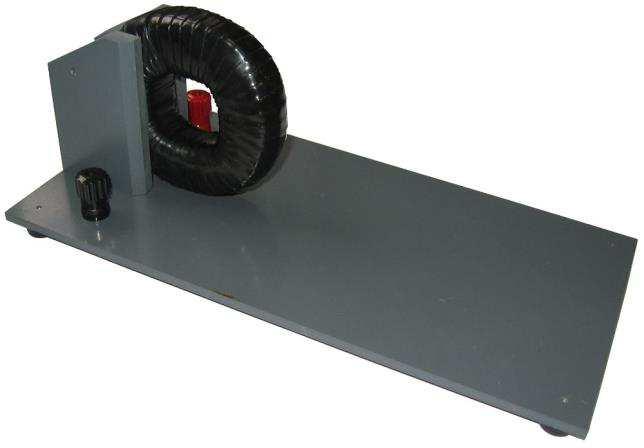

12 Wyposażenie opcjonalne ZW100/10A cewka 100 zwoi / 10A z podstawką ZW10/20A cewka 10 zwoi / 20A z podstwką 12

13 Wyposażenie opcjonalne Quick Szybkozłączka connector EH20 ER20 / EH20 stojak z szybkozłączką pod licznik Podstawa licznika ER20 13

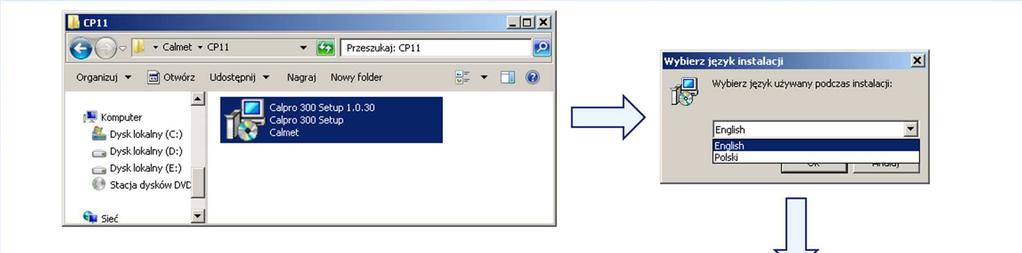

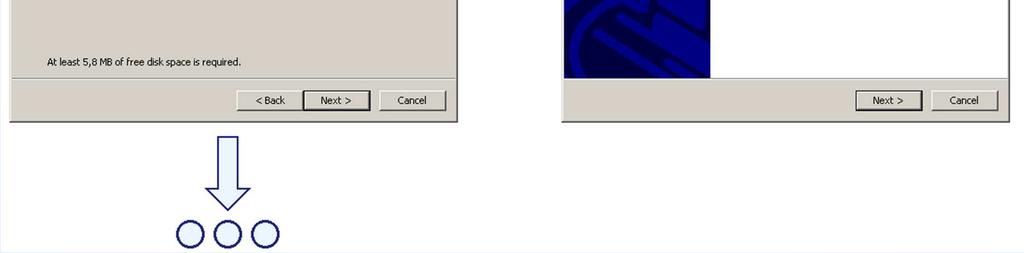

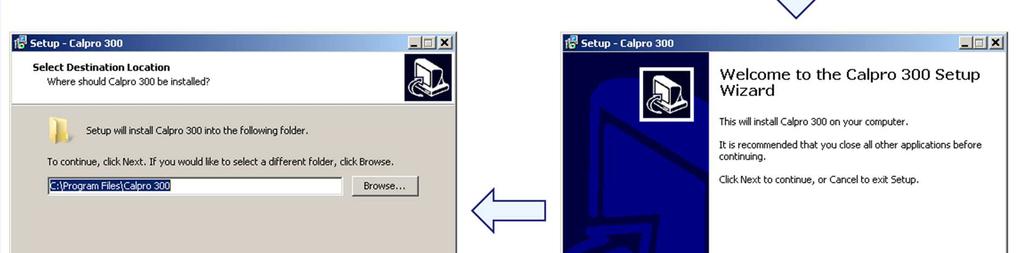

14 Calpro300 instalacja oprogramowania 14

15 Calpro300 instalacja oprogramowania Koniec instalacji oprogramowania. Program jest gotowy do pracy 15

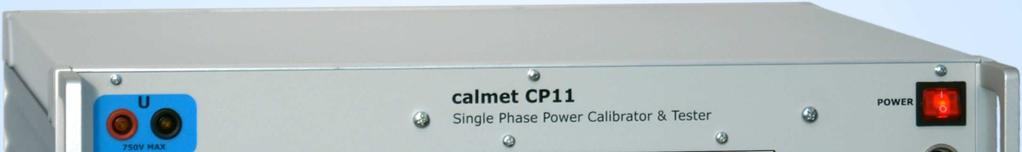

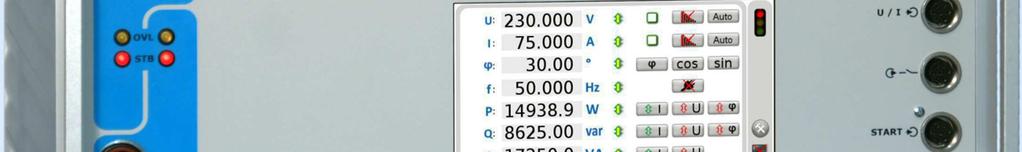

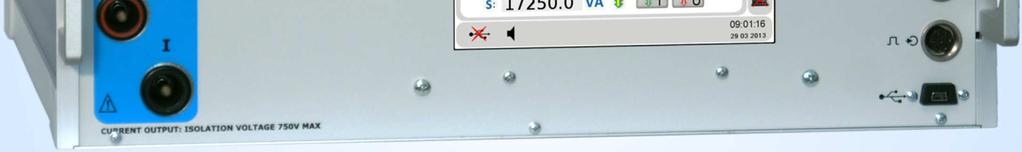

16 Widok płyty przedniej przeciążenie praca normalna Napięcie Wysoki Niski praca Zasilanie OFF/ON wyłącznik Wejścia Start/Stop do pomiaru czasu Wyjścia binarne do sygnalizacji stanu kalibratora Wejścia pomiarowe napięcia i prądu DC i AC Prąd Wysoki Niski Wyświetlacz dotykowy Złącze USB do połączenia z PC Wejście impulsów z testowanego licznika energii 16

17 Testowanie liczników energii podłączenie przewodów KROK 1 Ustaw kalibrator CP11 na stabilnym podłożu zapewniając odpowiednią wentylację. Podłącz kalibrator do zasilania używając przewodu sieciowego: napięcie z zakresu V częstotliwość z zakresu Hz przynajmniej 300VA poboru mocy 17

18 Testowanie liczników energii ustawienie stojaka KROK 2 Ustaw stojak ER20 do zawieszania licznika energii wraz z szybkozłączką EH20 na kalibratorze. 18

19 Testowanie liczników energii zawieszenie licznika KROK 3 Zawieś licznik energii na wieszaku i zabezpiecz go za pomocą zielonej dźwigni. 19

20 Testowanie liczników energii przewody prądowe KROK 4 Podłącz wejście prądowe licznika energii do wyjścia prądowego kalibratora używając: w przypadku prądu do 20A bezpiecznych przewodów prądowych w przypadku prądów do 120A grubych przewodów typu EA11 20

21 Testowanie liczników energii przewody napięciowe KROK 4 Podłącz wejście napięciowe licznika energii do wyjścia napięciowego kalibratora używając przewodów bezpiecznych. 21

22 Testowanie liczników energii montaż uchwytu fotogłowicy KROK 5 Ustaw uchwyt fotogłowicy CF102 na liczniku energii w taki sposób aby był widoczny wirnik licznika, dokładnie w środku szczeliny. 22

23 Testowanie liczników energii montaż fotogłowicy KROK 6 Ustaw fotogłowicę CF102 w osi poziomej dokładnie naprzeciw wirnika. Podłącz przewód fotogłowicy do wejścia impulsowego kalibratora. 23

24 Testowanie liczników energii podłączenie do PC KROK 7 Podłącz kalibrator do komputera PC, używając przewodu USB mini / USB A (do gniazda interfejsu USB kalibratora). System testowania liczników CP11 jest gotowy do pracy! 24
