CZĘŚĆ BUDOWLANA. Przedmiotem zamówienia jest wykonanie docieplenia ścian wewnętrznych, stropu poddasza oraz wymiana stolarki okiennej.

Transkrypt

1

2 Spis treści WSTĘP... 3 CZĘŚĆ BUDOWLANA... 4 ZAKRES... 4 ZAKRES PROGRAMU FUNKCJONALNO UŻYTKOWEGO... 5 CZĘŚĆ INSTALACYJNA WPROWADZENIE ZAKRES STAN ISTNIEJĄCY STAN PROJEKTOWANY WYKAZ PRZEPISÓW I NORM ZWIĄZANYCH Z WYMIENIONYM ZAKRESEM PRAC

3 WSTĘP Działania określone w niniejszym Programie Funkcjonalno-Użytkowym obejmują swoim zakresem prace przewidziane w projekcie pn. Termomodernizacja budynków użyteczności publicznej na terenie gm. Trzebinia, który zostanie dofinansowany w ramach III konkursu Programu priorytetowego System zielonych inwestycji (GIS - Green Investment Scheme) Część 1) Zarządzanie energią w budynkach użyteczności publicznej Narodowego Funduszu Ochrony Środowiska i Gospodarki Wodnej. Wszystkie prace projektowe i wykonawcze powinny służyć realizacji założeń Programu i muszą być zgodne z Harmonogramem Rzeczowo-Finansowym będącym załącznikiem do ww. projektu. Program Funkcjonalno-Użytkowy (PFU) został opracowany na podstawie audytów energetycznych określających zakres prac zmierzających do zmniejszenia zapotrzebowania na ciepło w budynkach i ograniczeniu emisji CO2. Wszystkie wartości dotyczące wielkości prac termomodernizacyjnych (np. powierzchnia, długość, ilość sztuk) zostały określone na podstawie archiwalnej dokumentacji architektonicznej lub budowlanej, która może być niekompletna, a wartości mogą odbiegać od rzeczywistości i należy je sprawdzić na budowie

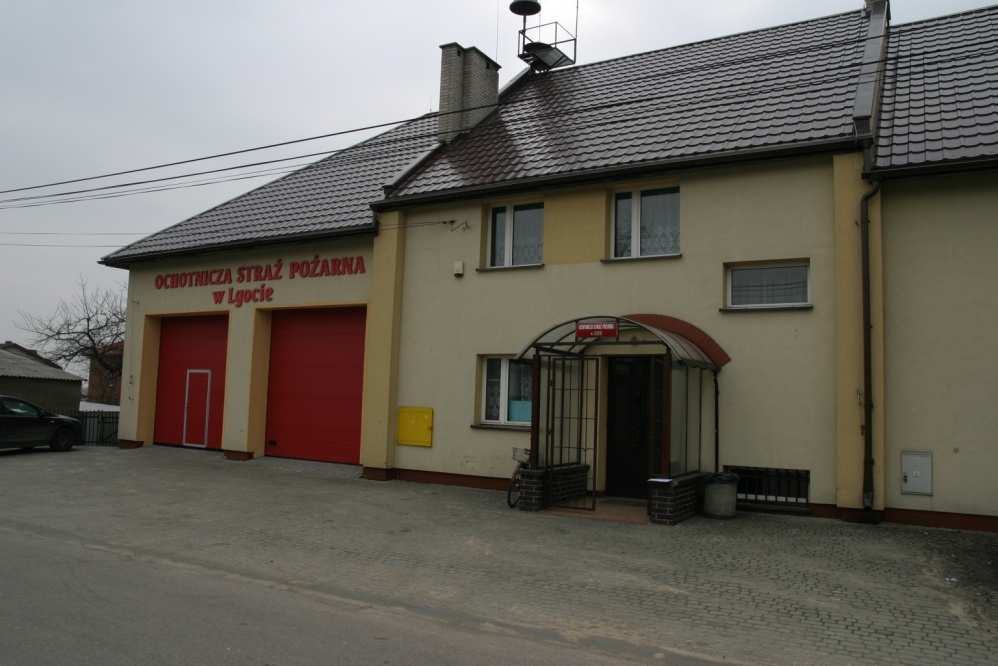

4 CZĘŚĆ BUDOWLANA ZAKRES Przedmiotem zamówienia jest wykonanie docieplenia ścian wewnętrznych, stropu poddasza oraz wymiana stolarki okiennej. PRZEDMIOT ZAMÓWIENIA OBEJMUJE: opracowanie specyfikacji technicznych wykonania i odbioru robót, wykonanie robót remontowych, wykonanie świadectwa charakterystyki energetycznej OPIS, STAN ISTNIEJĄCY Budynek dwukondygnacyjny, podpiwniczony. Technologia tradycyjna, ściany murowane i otynkowane, z izolacją BSO ze styropianu. Dach dwuspadowy, o różnych połaciach, konstrukcja drewniana, kryty blachą dachówkową.. WPIS DO REJESTRU ZABYTKÓW Obiekt nie jest wpisany do rejestru zabytków i nie znajduje się w strefie ochrony konserwatorskiej EKSPLOATACJA GÓRNICZA Budynek nie jest położony na terenie objętym działaniem szkód górniczych. NAZWY I KODY WG WSPÓLNY SŁOWNI ZAMÓWIEŃ (CPV) WG ROZPORZĄDZENIE (WE) NR 2195/2002 PARLAMENTU EUROPEJSKIEGO : W dniu 28 listopada 2007 r. rozporządzenie komisji WE nr 213/2008 zmieniło rozporządzenie (WE) nr 2195/2002 Parlamentu Europejskiego i Rady w sprawie Wspólnego Słownika Zamówień (CPV) (Dz.U. UE 74 z 15 marca 2008r) Izolowanie dachu Roboty przy wznoszeniu rusztowań Demontaż rusztowań - 4 -

5 Wznoszenie rusztowań Roboty murarskie Roboty murarskie w zakresie fasad Izolacja cieplna Tynkowanie Roboty w zakresie stolarki budowlanej Instalowanie drzwi i okien i podobnych elementów Roboty malarskie Malowanie budynków Roboty remontowe i renowacyjne DOKUMENTY ODNIESIENIA USTAWY, NORMY, ROZPORZĄDZENIA 1. Ustawa Prawo budowlane z dnia 7 lipca 1994 r. tekst jednolity Dz. U. Nr 156 poz z 2006 r. wraz z późniejszymi zmianami. 2. Ustawa z dnia 16 kwietnia 2004 r. o wyrobach budowlanych (Dz. U. Nr 92 poz. 881 z dnia 30 kwietnia 2004 r. z późniejszymi zmianami. 3. Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie, późniejszymi zmianami. 4. Rozporządzenie Ministra Infrastruktury z dn r., w sprawie szczegółowego zakresu i formy projektu budowlanego. 5. PN-EN ISO 6946: 1999 Komponenty budowlane i elementy budynku. Opór cieplny i współczynnik przenikania ciepła. Metoda obliczania 6. Rozporządzenie Ministra Infrastruktury z dnia 11 sierpnia 2004 r. w sprawie sposobów deklarowania zgodności wyrobów budowlanych oraz sposobu znakowania ich znakiem budowlanym (Dz. U. Nr 198, poz. 2041). 7. Rozporządzenie Ministra Infrastruktury w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia. (Dz. U. z 2003 r., Nr 120, poz. 1126). 8. Rozporządzenie Ministra Infrastruktury w sprawie kontroli wyrobów budowlanych prowadzonych do obrotu (Dz.U. z dn. 8 czerwca 2004 r., Nr 130, poz. 1386) 9. PN-EN 12524:2003 Materiały i wyroby budowlane. Właściwości cieplno-wilgotnościowe. Tabelaryczne wartości obliczeniowe 10. PN-EN ISO 14683:2001 Mostki cieplne w budynkach. Liniowy współczynnik przenikania ciepła. Metody uproszczone i wartości orientacyjne 11. Rozporządzenie MI z dnia w sprawie metodologii obliczenia i wzorów świadectw energetycznych, DzU nr 201/2008, poz ZAKRES PROGRAMU FUNKCJONALNO UŻYTKOWEGO 1. DOCIEPLENIE ŚCIAN ZEWNĘTRZNYCH Budynek jest obecnie ocieplony, nie przewiduję się zmiany warstw izolacyjnych ścian zewnętrznych. 2. DOCIEPLENIE ŚCIAN WEWNĘTRZNYCH TECHNOLOGIA: sucha, zabudowa płyt z wełny mineralnej na ruszcie stalowym GRUBOŚĆ IZOLACJI: wełna mineralna 12 cm, λ=0.038 W/mK POWIERZCHNIA OCIEPLENIA: 32m 2-5 -

6 Ze względu na konstrukcję budynku istnieje konieczność ocieplenia części ścian wewnętrznych ponad stropem poddasza. ORAZ ŚCIANY KLATKI SCHODOWEJ - WEJŚCIE NA PODDASZE 2.1. WYKONANIE ROBÓT DOCIEPLENIE WEŁNĄ MINERALNĄ Na powierzchni ocieplanej wykonać ruszt z elementów stalowych. Szerokość i rodzaj i ilość profili dobrać do projektowanej grubości ocieplenia. Zamontować profile poziome na taśmie, zamontować profile pionowe tak w systemach suchej zabudowy gipsowo kartonowej. Przestrzeń pomiędzy profilami wypełnić wełną mineralną o projektowanych parametrach. Zamontować na wełnie paroizolację. Ścianę obudować płytami gipsowo kartonowymi, wyszpachlować połączenia, zabezpieczyć i pomalować farbami emulsyjnymi. Rodzaj profili oraz płyt gipsowo- kartonowych dobrać zgodnie z przepisami dotyczącymi zabezpieczeń przeciwogniowych uwzględniając rodzaj budynku oraz izolowanej przegrody! 2.2. KONTROLA WYKONANIA OCIEPLENIA - 6 -

7 W interesie wykonawcy jest dokonanie wstępnej oceny stanu podłoża oraz jakości i zgodności dostarczonych materiałów budowlanych, jak również prowadzenie bieżącej kontroli wykonywanych robót po ukończeniu każdego etapu ocieplenia ściany. Ma to na celu prawidłowe wykonanie zleconych prac w ustalonym w umowie terminie. Zaniedbanie tego obowiązku prowadzić może do nawarstwiania się kolejnych błędów, co w konsekwencji skutkować będzie złą jakością prac, koniecznością dokonania poprawek i ewentualnością zastosowania kar umownych przez zleceniodawcę. Kontrola podłoża: Sprawdzeniu i ocenie podlegają: - wygląd powierzchni podłoża, z którego można wywnioskować o jego stopniu zabrudzenia, zniszczenia, stabilności, równości powierzchni, zawilgocenia i chłonności. Kontrola przygotowania podłoża polega na sprawdzeniu czy podłoże zostało oczyszczone, zmyte, wyrównane, wzmocnione, czy dokonano uzupełnienia ubytków w zakresie koniecznym. Kontrola wykonania rusztu stalowego polega na sprawdzeniu prawidłowości zabudowanych profili, dokładności montażu i zgodności wykonanych połączeń wg instrukcji dostawcy systemu. Kontrola ułożenia płyt izolacyjnych polega na sprawdzeniu równości i ciągłości powierzchni, układu i szczelności. Kontrola ułożenia paroizolacji polega na sprawdzeniu szczelności i ciągłości izolacji. Kontrola wykonania zabudowy z płyt g-k Ocena wyglądu zewnętrznego polega na wizualnej ocenie wykończonej powierzchni ściany NORMY I DOKUMENTY ODNIESIENIA PN-EN 13162:2002 Wyroby do izolacji cieplnej w budownictwie. Wyroby z wełny mineralnej (MW) produkowane fabrycznie - specyfikacja. PN-EN 823:1998 Wyroby do izolacji cieplnej w budownictwie. Określanie grubości PN-EN 825:1998 Wyroby do izolacji cieplnej w budownictwie. Określanie płaskości PN-EN 826:1998 Wyroby do izolacji cieplnej w budownictwie. Określanie zachowania przy ściskaniu PN-EN ISO 6946: 1999 Komponenty budowlane i elementy budynku. Opór cieplny i współczynnik przenikania ciepła. Metoda obliczania PN-EN A1:2010 Klasyfikacja ogniowa wyrobów budowlanych i elementów budynków. PN-EN 1607:1999 Wyroby do izolacji cieplnej w budownictwie. Określanie wytrzymałości na rozciąganie prostopadle do powierzchni czołowych PN-EN 1187:2004/A1:2007 Metody badań oddziaływania ognia zewnętrznego na dachy PN-EN 12667:2002 Właściwości cieplne materiałów i wyrobów budowlanych. Określanie oporu cieplnego metodami osłoniętej płyty grzejnej i czujnika strumienia cieplnego. Wyroby o dużym i średnim oporze cieplnym PN-EN ISO 1182: 2004 Badania reakcji na ogień wyrobów budowlanych. Badania niepalności - 7 -

8 PN-EN ISO 1716: 2004 Badania reakcji na ogień wyrobów budowlanych. Określanie ciepła Spalania 3. DOCIEPLENIE DACHÓW, STROPODACHÓW DOCIEPLENIE STROPODACHU NAD POMIESZCZENIAMI UŻYTKOWYMI TECHNOLOGIA: bezpośrednie ułożenie płyt wełny mineralnej GRUBOŚĆ IZOLACJI: wełna mineralna 16 cm, λ=0.040 W/mK POWIERZCHNIA OCIEPLENIA: 363 m WYKONANIE ROBÓT UŁOŻENIE RUSZTU KONSTRUKCYJNEGO Ze względu na konieczność wykorzystywania poddasz w sposób użytkowy należy wykonać podłogę nad warstwą izolacji termicznej. Przed przystąpieniem do ocieplania należy usunąć starą izolację oraz nieczystości. Oczyszczoną przestrzeń stropodachu należy następnie zdezynfekować specjalnym preparatem. Na masywnych stropach żelbetowych nie ma konieczności stosowania paraizolacji, na stropach drewnianych lub innych o małym oporze dyfuzyjnym należy zastosować folię paroizolacyjną. Należy zaprojektować i wykonać ruszt drewniany oraz poszycie z płyt OSB lub z innego materiału umożliwiającego przeniesienie zakładanych obciążeń użytkowych. Wysokość rusztu dobrać tak aby zachować wymaganą grubość izolacji wraz z przestrzenią wentylacyjną. Płyty z wełny mineralnej ułożyć szczelnie pomiędzy elementami konstrukcyjnymi rusztu

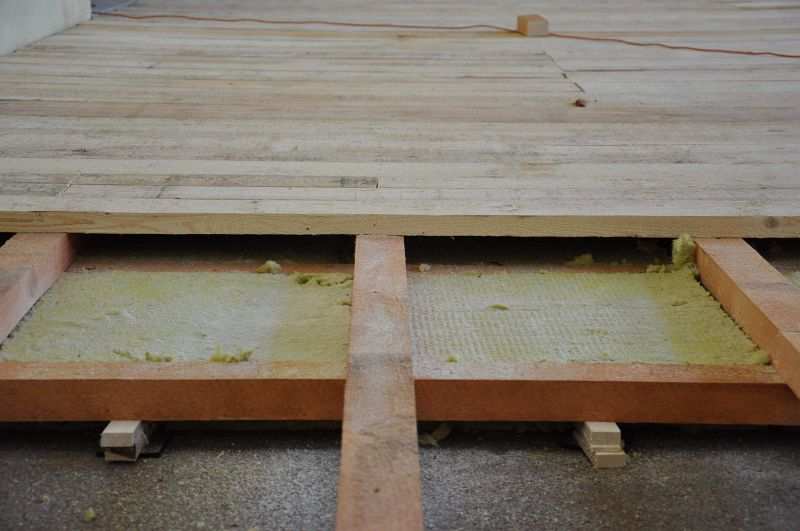

9 W przypadku układania izolacji z dwóch warstw płyt z wełny, drugą warstwę ułożyć w sposób mijankowy. Po sprawdzeniu szczelności ułożenia izolacji przystąpic do montażu poszycia podłogi poddasza z płyt OSB, desek lub innego wykończenia. Rodzaj rusztu, jego zabezpieczenia oraz rodzaj poszycia posadzki należy dobrać zgodnie z przepisami dotyczącymi zabezpieczeń przeciwogniowych uwzględniając rodzaj budynku oraz izolowanej przegrody! 3.2. KONTROLA JAKOŚCI WYKONYWANYCH ROBÓT MATERIAŁY IZOLACYJNE Wymagana jakość materiałów izolacyjnych powinna być potwierdzona przez producenta przez zaświadczenie o jakości lub znakiem kontroli jakości zamieszczonym na opakowaniu lub innym równorzędnym dokumentem. Materiały izolacyjne dostarczone na budowę bez dokumentów potwierdzających przez producenta ich jakość nie mogą być dopuszczone do stosowania. Odbiór materiałów izolacyjnych powinien obejmować zgodność z dokumentacją przetargową oraz sprawdzenie właściwości technicznych tych materiałów z wystawionymi atestami wytwórcy. W przypadku zastrzeżeń co do zgodności materiału z zaświadczeniem o jakości wystawionym przez producenta powinien być on zbadany zgodnie z postanowieniami normy państwowej

10 Nie dopuszcza się stosowania do robót materiałów izolacyjnych, których właściwości nie odpowiadają wymaganiom przedmiotowych norm. Nie należy stosować również materiałów przeterminowanych (po okresie gwarancyjnym). Wyniki odbiorów materiałów i wyrobów powinny być każdorazowo wpisywane do dziennika budowy. SPRAWDZENIE GRUBOŚCI UŁOŻENIA WARSTWY OCIEPLENIA Warstwa termoizolacji powinna być ułożona równomiernie, bez przerw i ubytków. Kontrole grubości ułożonej izolacji przeprowadza sie poprzez pomiar płytka o wymiarach 200 x 200 mm i masie 200 ±5 g, w co najmniej pięciu punktach na każde 100 m2 izolacji. Płytę należy ostrożnie nałożyć na warstwę izolacji i wyznaczyć grubość za pomocą pręta znajdującego sie pośrodku płyt NORMY I DOKUMENTY ODNIESIENIA PN-EN 13162:2002 Wyroby do izolacji cieplnej w budownictwie. Wyroby z wełny mineralnej (MW) produkowane fabrycznie - specyfikacja. PN-EN 823:1998 Wyroby do izolacji cieplnej w budownictwie. Określanie grubości PN-EN 825:1998 Wyroby do izolacji cieplnej w budownictwie. Określanie płaskości PN-EN 826:1998 Wyroby do izolacji cieplnej w budownictwie. Określanie zachowania przy ściskaniu PN-EN ISO 6946: 1999 Komponenty budowlane i elementy budynku. Opór cieplny i współczynnik przenikania ciepła. Metoda obliczania PN-EN A1:2010 Klasyfikacja ogniowa wyrobów budowlanych i elementów budynków. PN-EN 1607:1999 Wyroby do izolacji cieplnej w budownictwie. Określanie wytrzymałości na rozciąganie prostopadle do powierzchni czołowych PN-EN 1187:2004/A1:2007 Metody badań oddziaływania ognia zewnętrznego na dachy PN-EN 12667:2002 Właściwości cieplne materiałów i wyrobów budowlanych. Określanie oporu cieplnego metodami osłoniętej płyty grzejnej i czujnika strumienia cieplnego. Wyroby o dużym i średnim oporze cieplnym PN-EN ISO 1182: 2004 Badania reakcji na ogień wyrobów budowlanych. Badania niepalności PN-EN ISO 1716: 2004 Badania reakcji na ogień wyrobów budowlanych. Określanie ciepła spalania PN-EN 12086:2001 Wyroby do izolacji cieplnej w budownictwie. Określanie właściwości przy przenikaniu pary wodnej PN-EN :2010 Elastyczne wyroby wodochronne Definicje i właściwości wyrobów podkładowych

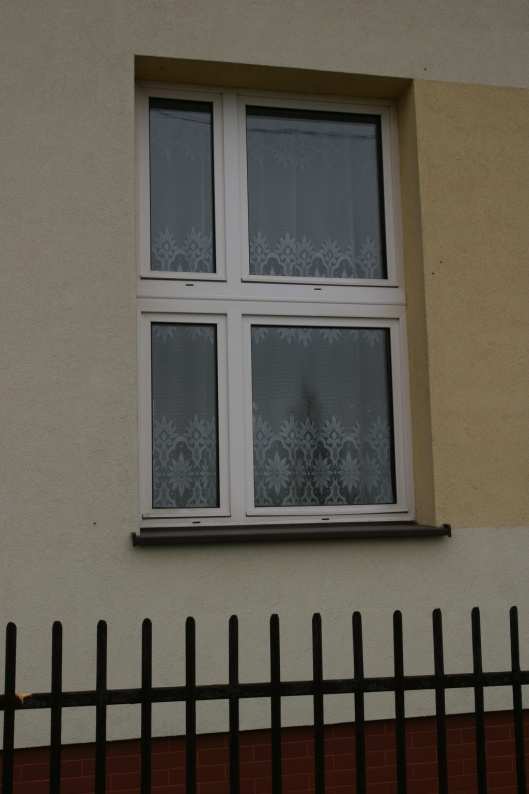

11 4. WYMIANA OKIEN I DRZWI WYMIANA STOLARKI OKIENNEJ TECHNOLOGIA: profile PCV izolowane, nawiewniki higrosterowane SZKLENIE: zestaw szyb termoizolacyjnych, szklenie bezpieczne, U= 1.2 [W/m2K] dla całości okna POWIERZCHNIA OTWORÓW: ok. 74 m 2 ILOŚĆ: 30 szt. Wymiana istniejących okien na nowe PCV rozwieralno uchylne o U=1.2 W/m 2 *K dla całości okna. Kolor biały, należy zachować istniejący podział okien oraz ilość skrzydeł i sposób ich otwierania. OKNO SALI WIELOFUNKCYJNEJ OSP 4.1. WYKONANIE ROBÓT INFILTRACJA POWIETRZA W celu uzyskania przez okna zgodności z obowiązującymi normami i przepisami techniczno budowlanymi, w szczególności Rozporządzeniem Ministra Infrastruktury z dnia 6 listopada 2008 r. W sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. z 2008 r. Nr 201, poz. 1238) i Polska Norma PN-83/B (Wentylacja w budynkach mieszkalnych, zamieszkania zbiorowego i użyteczności publicznej, ze zmianami, PN-B-03430/ Az3 z lutego 2000 r.) w wymienianych oknach należy zamontować nawiewniki higrosterowane, o charakterystyce przepływowej powietrza wynikającej z w/w. przepisów. Ilość nawiewników w pomieszczeniu należy skorygować wg przeznaczenia. WBUDOWYWANIE Wbudowywanie okien powinno być wykonane wg zasad podanych w instrukcji Instytutu Techniki Budowlanej nr 421/2006 Warunki techniczne wykonania i odbioru robót budowlanych część B: Roboty wykończeniowe zeszyt 6: Montaż okien i drzwi balkonowych. Montaż okien i drzwi za pomocą kotew montażowych. W celu uszczelnienia montowanej stolarki okiennej i drzwiowej użyć taśm rozprężnych oraz

12 pianki PU. Glify okienne wewnątrz wykończyć gładzią gipsową i malowaniem farbą emulsyjną KONTROLA JAKOŚCI WYKONYWANYCH ROBÓT Kontroli w trakcie montażu podlegają roboty polegające na: kontrola dostarczonych na budowę elementów sprawdzeniu zgodności dokumentów dopuszczających poszczególne wyroby do obrotu z dokumentem odniesienia. Sprawdzeniu powinna podlegać prawidłowość oznakowania poszczególnych materiałów. Po stwierdzeniu formalnej przydatności wyrobów, należy dokonać sprawdzenia zgodności asortymentowej, jakościowej oraz ilościowej. właściwym sposobie osadzenia i zamontowania okien w otworze okiennym Po zakończeniu robót sprawdzeniu podlega : jakość zastosowanych materiałów i połączeń odchyłki geometryczne stan i kompletność połączeń jakość i kompletność wykonania robót zgodność wykonanych robot z programem ODBIÓR ROBÓT Odbiorowi robót zanikających i ulegających zakryciu podlegają w szczególności: - sposób osadzenia i zamontowania okien w otworze okiennym 4.3. NORMY I DOKUMENTY ODNIESIENIA PN-EN :2006 Okna i drzwi. Norma wyrobu, właściwości eksploatacyjne. PN-B 05000:1996 Okna i drzwi. Pakowanie, przechowywanie i transport. PN-EN :2005 Szkło budowlane. Szyby zespolone. PN-EN :2006 Szkło w budownictwie. Szyby zespolone izolacyjne. Wymagania ogólne, tolerancje wymiarowe oraz zasady opisu systemu. PN-83/B Wentylacja w budynkach mieszkalnych, zamieszkania zbiorowego i użyteczności publicznej, ze zmianami Pr PN-B-03430/ Az3 z lutego 2000 r. Instrukcja Instytutu Techniki Budowlanej nr 421/2006 Montaż okien i drzwi balkonowych Instrukcje producentów stolarki budowlanej

13 Przed przystąpieniem do jakichkolwiek prac związanych z zakresem prac, które obejmuje PFU zaleca się wykonanie wizji lokalnej na trenie inwestycji. ORGANIZACJA ROBÓT Roboty remontowe należy organizować w sposób ograniczający do minimum ich uciążliwość i powodowane utrudnienia. Ważnym jest rozwiązanie transportu materiałów, co winno być wynikiem ustaleń pomiędzy wykonawcą, a Zamawiającym. W trakcie wykonywania prac strefy zagrożone nie mogą w żaden sposób ograniczać funkcjonowania budynku. Ponieważ prace mogą być prowadzone w czynnym obiekcie, obiekt jest istniejący stąd należy do minimum ograniczyć prace powodujące drgania i hałas, korzystając z właściwych technologii wykonywania robót z właściwymi służącymi do tego celu narzędziami. W czasie prac stosować zabezpieczenia miejsca robót przed rozprzestrzenianiem się kurzu, pyłu lub innych zanieczyszczeń powietrza, stosować zabezpieczenia przed rozprzestrzenianiem się zanieczyszczeń w wyniku ruchu pracowników, pojazdów i sprzętu budowlanego. Wykonawca, przed przystąpieniem do robót remontowych, przedstawi i uzgodni z Zamawiającym harmonogram prac, który może wskazywać ograniczenia w funkcjonowaniu budynku. Ograniczenia te należy zminimalizować. Zasilanie placu budowy w wodę i prąd z miejsca wskazanego przez Zlecającego. Pobór mediów na koszt Wykonawcy przy zastosowaniu kwoty ryczałtowej lub na podstawie innych ustaleń. Dodatkowo po stronie Wykonawcy leży wykonanie następujących elementów: - harmonogramu realizacji inwestycji, - harmonogramu płatności, - informacji dotyczącej bezpieczeństwa i ochrony zdrowia (informacja BIOZ), - planu zapewnienia jakości wykonywanych robót budowlanych. Wszystkie prace, związane z ociepleniem i remontem budynku należy prowadzić ściśle wg instrukcji wybranego systemu, zasadami sztuki budowlanej oraz obowiązującymi przepisami. Przypadki zamiany poszczególnych składników wybranego systemu są niedopuszczalne i skutkują utratą gwarancji producenta systemu. Stosować materiały posiadające aktualne atesty Instytutu Techniki Budowlanej. Wykonawca prowadzący roboty budowlane podlega przepisom prawa budowlanego. Wszelkie prace należy wykonywać zgodnie ze sztuką budowlaną i wiedzą techniczną

14 CZĘŚĆ INSTALACYJNA WPROWADZENIE Nazwy i kody wg Wspólny Słowni Zamówień (CPV) wg rozporządzenie (WE) nr 2195/2002 parlamentu Europejskiego : W dniu 28 listopada 2007 r. rozporządzenie komisji WE nr 213/2008 zmieniło rozporządzenie (WE) nr 2195/2002 Parlamentu Europejskiego i Rady w sprawie Wspólnego Słownika Zamówień (CPV) (Dz.U. UE 74 z 15 marca 2008r). - dział: Produkty naftowe, paliwo, energia elektryczna i inne źródła energii - grupa: Energia elektryczna, gaz, energia jądrowa i paliwa, gorąca woda oraz pozostałe źródła ciepła kod klasa: Para, gorąca woda i podobne produkty kod kategoria: Gorąca woda kod kategoria: Para kod kategoria: Węzeł cieplny lokalny kod dział: Roboty budowlane kod , - grupa: Roboty instalacyjne w budynkach kod klasa: Roboty instalacyjne wodno kanalizacyjne i sanitarne kod kategoria: Instalowanie urządzeń grzewczych, wentylacyjnych i klimatyzacyjnych kod Instalowane centralnego ogrzewania kod kategoria: Roboty instalacyjne wodne i kanalizacyjne kod Roboty instalacyjne hydrauliczne kod Roboty instalacyjne kanalizacyjne kod Roboty instalacyjne w zakresie urządzeń sanitarnych kod klasa: Roboty izolacyjne kod kategoria: Izolacja cieplna kod grupa: Roboty wykończeniowe w zakresie obiektów budowlanych kod klasa: Tynkowanie kod klasa: Roboty w zakresie zakładania stolarki budowlanej oraz roboty ciesielskie kod grupa: Roboty w zakresie stolarki budowlanej kod Instalowanie drzwi, okien i podobnych elementów kod Instalowanie ram drzwiowych i okiennych kod Instalowanie framug drzwiowych kod Instalowanie ram okiennych kod grupa: Roboty ciesielskie kod klasa: Pokrywanie podłóg i ścian kod kategoria: Kładzenie płytek kod Kładzenie terakoty kod Kładzenie glazury kod klasa: Roboty malarskie i szklarskie kod kategoria: Roboty szklarskie kod Nakładanie powierzchni kryjących kod

15 Roboty malarskie kod klasa: Roboty instalacyjne elektryczne kod kategoria: Instalowanie urządzeń elektrycznego ogrzewania i innego sprzętu elektrycznego w budynkach kod Instalacje zasilania elektrycznego kod kategoria: Inne instalacje elektryczne kod Instalowanie elektrycznych urządzeń pompowych kod ZAKRES Przedmiotem zamówienia jest zaprojektowanie i wykonanie zadania pn. Likwidacja kotłowni na paliwo stałe. Budowa kotłowni gazowej. Montaż sterownika pracy kotła. Zastosowanie automatyki okresowo-pogodowej w źródle ciepła. Wprowadzenie obniżeń dobowych i tygodniowych. Budowa nowej instalacji c.o. Montaż przygrzejnikowych zaworów termostatycznych. Wykonanie izolacji termicznej przewodów prowadzonych w pomieszczeniach ogrzewanych i nieogrzewanych. Przedmiot zamówienia obejmuje: sporządzenie inwentaryzacji architektoniczno budowlanych i instalacyjnych dla celów projektowych, sporządzenie projektów budowlanych, po uprzednim skonsultowaniu z Inwestorem przedstawionych założeń i rozwiązań do projektu oraz po uwzględnieniu jego uwag, dokonanie zgłoszenia robót budowlanych instalacji centralnego ogrzewania i kotłowni oraz innych robót związanych z przedmiotem zamówienia, w Starostwie Powiatowym w Chrzanowie lub uzyskanie pozwolenia na budowę, sporządzenie projektów wykonawczych, (projekt instalacji c.o. z pełnym wyliczeniem hydraulicznym - zrównoważenie instalacji), po uprzednim skonsultowaniu z Inwestorem przedstawionych założeń i rozwiązań do projektu oraz po uwzględnieniu jego uwag. Wymaganym elementem dokumentacji projektowej jest opracowanie przedmiarów robót oraz kosztorysów inwestorskich, które będą miały charakter pomocniczy, opracowanie specyfikacji technicznych wykonania i odbioru robót, sporządzenie opracowań kosztowych (wg wzoru określonego przez Zamawiającego) i kosztorysów powykonawczych, wykonanie robót budowlanych na podstawie sporządzonej dokumentacji projektowej, zapewnienie kierownika budowy i kierowników robót w odpowiednich specjalnościach, przeprowadzenie czynności rozruchowych i odbiorowych, opracowanie instrukcji eksploatacyjnych dla Użytkownika kotłowni, przeszkolenie, w niezbędnym zakresie, służb technicznych Użytkownika do obsługi kotłowni,

16 przygotowanie dokumentów i uzyskanie prawomocnego pozwolenia na użytkowanie obiektu po wykonanych robotach budowlanych. Zakres programu funkcjonalno użytkowego obejmuje: likwidację wyposażenia kotłowni opalanej paliwem stałym, w miejscu likwidowanych urządzeń kotłowni, budowa nowej kotłowni opalanej gazem ziemnym pracującej dla potrzeb centralnego ogrzewania. Kotłownia wyposażona w regulator sterujący pracą kotła w funkcji zmian temperatury zewnętrznej dający możliwość wprowadzania osłabień instalacji centralnego ogrzewania wg charakterystyki pracy Ochotniczej Straży Pożarnej (np. ogrzewanie dyżurne podczas gdy budynek jest nieużytkowany, osłabienia nocne, świąteczne itp.). demontaż w całości istniejącej instalacji centralnego ogrzewania, budowa nowej instalacji c.o. wyposażonej w przygrzejnikowe zawory regulacyjne wyposażone w głowice termostatyczne. Przed przystąpieniem do jakichkolwiek prac związanych z zakresem prac, które obejmuje PFU zaleca się wykonanie wizji lokalnej na terenie inwestycji. STAN ISTNIEJĄCY 1. Źródło ciepła: Źródłem ciepła dla budynku jest kotłownia opalana paliwem stałym (węglem) zlokalizowana w pomieszczeniu piwnicznym budynku. Kotłownia wyposażona w jeden kocioł. Zapotrzebowanie ciepła stan istniejący ~ 71 kw. Kocioł podłączony czopuchem stalowym do murowanego szachtu kominowego. Kotłownia posiada wejście wewnętrzne z korytarza, wyposażone w drzwi stalowe. Pomieszczenie kotłowni sąsiaduje z pomieszczeniem składu węgla (wejście poprzez pomieszczenie kotłowni). Pomieszczenie posiada instalację kanalizacji (poniżej instalacji kanalizacji budynku) dlatego występuje pompowanie ścieków z pomieszczenia ze studzienki schładzającej do kanalizacji. Wyposażone jest również w instalację wentylacji grawitacyjnej, wody, elektryki i oświetlenia. Posadzka pomieszczenia - wylewka betonowa, nierówna z licznymi ubytkami. Sufit oraz ściany w złym stanie technicznym, ubytki tynków, zabrudzenia. Wszystkie urządzenia stanowiące wyposażenie technologiczne kotłowni do demontażu, wraz z rurociągami i armaturą. 2. Instalacja centralnego ogrzewania: Instalacja pracująca w systemie pompowym, pompy obiegowe w pomieszczeniu kotłowni, instalacja pracuje w układzie otwartym (zabezpieczenie za pomocą naczynia wzbiorczego otwartego zlokalizowanego na poddaszu). Elementami grzejnymi instalacji centralnego ogrzewania są grzejniki z rur żebrowych typu: Favier (około 25 sztuk), wyposażone w zawory odcinające na zasilaniu do grzejnika. Rozprowadzenia poziome i piony instalacji prowadzone po wierzchu. Instalacja w całości do zdemontowania

17 STAN PROJEKTOWANY 1. Źródło ciepła: Docelowym źródłem ciepła dla Budynku Ochotniczej Straży Pożarnej będzie kotłownia opalana gazem wytwarzająca czynnik grzewczy dla potrzeb instalacji centralnego ogrzewania. Zapotrzebowanie ciepła dla centralnego ogrzewania na podstawie audytu energetycznego ~ 47 kw (należy doprecyzować przy pomocy obliczeń cieplnych budynku dla projektu budowlanego instalacji centralnego ogrzewania). Kotłownia zlokalizowana w pomieszczeniu istniejącej kotłowni węglowej, po wykonaniu prac adaptacyjnych polegających na wykonaniu prac remontowych pomieszczenia: a) prace budowlane: Podłoga wymaga wykonania nowej wylewki betonowej oraz położenia wykładziny ceramicznej, Na ścianach i suficie nowe tynki. Ściany do wysokości 2,0 m wykładzina ceramiczna lub lamperia olejną, powyżej oraz sufit białkować z dodatkiem farby emulsyjnej. Przegrody budowlane pomieszczenia kotłowni nie mogą pylić. odporność ogniowa przegród budowlanych EI 60, wymienić drzwi prowadzące do kotłowni z korytarza budynku, odporność ogniowa drzwi EI 30, otwierane na zewnątrz pomieszczenia kotłowni b) prace instalacyjne: Instalacja kotła opalanego gazem ze sterownikiem zapewniającym regulację pogodową i możliwość realizacji osłabień instalacji centralnego ogrzewania, przewidywana sprawność średnioroczna kotła min 94%. Instalacja gazu do pomieszczenia kotłowni (od kurka głównego do kotła) i instalacja gazu w obrębie pomieszczenia kotłowni. UWAGA: Gaz doprowadzony jest do pomieszczenia istniejącej kotłowni, jednak dla podłączenia palnika kotła do instalacji gazowej, konieczne jest wystąpienie do właściwego Zakładu Gazowniczego o wydanie warunków technicznych podłączenia i zapewnienia dostawy gazu na tej podstawie zostanie określony zakres prac związanych z instalacją gazu. Wystąpienie o takie warunki w gestii Wykonawcy. Pomieszczenie kotłowni wyposażyć w aktywny system bezpieczeństwa instalacji gazu. Instalacja wentylacji grawitacyjnej nawiewno wywiewnej wynikająca z technologii kotłowni i dobranych urządzeń. Układ spalinowy kotła: czopuch ocieplony, wkładka kominowa w istniejący przewód spalinowy

18 UWAGA: Przed przystąpieniem do doboru układu spalinowego i wentylacji kotłowni konieczna ekspertyza kominiarska, którą winien zlecić Użytkownik budynku. Instalacja oświetlenia, elektryki i aparatura kontrolno pomiarowa i automatyka (akp i a) dla kotłowni. Na zewnątrz pomieszczenia kotłowni wyłącznik główny zasilania w energię elektryczną. Instalacja stanów alarmowych kotłowni (optyczno akustyczna) - sygnał umieścić na ścianie zewnętrznej budynku. Instalacja wody wodociągowej i kanalizacji (w tym odwodnienie posadzki kotłowni poprzez studzienkę schładzającą). Studzienka schładzająca wyposażona w pompę odwadniającą, która przepompowuje ścieki do kanalizacji. Wymiana zlewu w kotłowni, Montaż pompy obiegowej c.o. Zabezpieczenie instalacji grzewczej przed wzrostem ciśnienia (układ zamknięty) za pomocą zaworu bezpieczeństwa i przeponowego naczynia wzbiorczego (zlikwidować naczynie wzbiorcze otwarte). 2. Instalacja centralnego ogrzewania: Montaż nowych rozprowadzeń instalacji centralnego ogrzewania poziomych i pionowych. Trasy rozprowadzeń poziomych i pionów po istniejących trasach co spowoduje w znacznym stopniu ograniczenie prac dodatkowych np. związanych z przekuciami, przewiertami, itp. Na rurociągach wykonać punkty stałe i podpory ślizgowe. Instalacja centralnego ogrzewania w układzie zamkniętym stabilizacja ciśnienia za pomocą naczynia przeponowego. Obieg wymuszony pompowo. Na poszczególnych odgałęzieniach instalacji (pod pionami) zawory regulacyjne różnicy ciśnień bezpośredniego działania (określi dokumentacja techniczna na podstawie założeń do obliczeń hydraulicznych). Odpowietrzenie instalacji przez piony za pomocą odpowietrzników automatycznych z zaworami odcinającymi. W najniższych punktach instalacji i pod pionami zasilającymi zapewnić możliwość odwodnienia, Montaż nowych elementów grzejnych instalacji c.o. grzejniki stalowe płytowe, wielkość grzejników wg obliczeń cieplnych dla każdego z pomieszczeń w celu zabezpieczenia w nim warunków komfortu cieplnego, które określają: - ROZPORZĄDZENIE MINISTRA INFRASTRUKTURY z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. (Dz. U. z dnia 15 czerwca 2002 r.), - PN-82/B "Temperatury obliczeniowe zewnętrzne", - PN-82/B Ogrzewnictwo. Temperatury ogrzewanych pomieszczeń w budynkach, Nowe elementy grzejne mocować do ścian na uchwytach,

19 Na zasilaniu każdego grzejnika zastosować zawór z nastawą wstępną wyposażony w głowicę termostatyczną, który powinien uniemożliwiać zmianę nastawy bez użycia specjalnego narzędzia. W miejscach ogólnodostępnych, gdzie może nastąpić dewastacja głowic zastosować model głowic dla miejsc publicznych, antywandalowa z zabezpieczeniem przed kradzieżą i zmianą wartości nastawy. Na powrocie z każdego elementu grzejnego grzejnikowy zawór powrotny odcinający. Każdy pion winien mieć możliwość odcięcia, wyposażenie w zawór odcinający i do spuszczenia wody. Zalecane parametry instalacji c.o. max 80/60 0 C. Wykonanie izolacji termicznej przewodów prowadzonych w pomieszczeniach ogrzewanych i nieogrzewanych. Ogólnie materiały: - Rurociągi w obrębie kotłowni, rozprowadzeń poziomych i pionowych oraz gałązek instalacji centralnego ogrzewania z rur stalowych ze szwem wg: PN 79/H Rury stalowe ze szwem przewodowe i wg PN 79/H Rury stalowe gwintowane, - Kształtki dla połączeń gwintowanych wg PN EN 10242: A1:2002, zwężki wg KESC C , - Armatura zwrotna i odcinająca tmax = 110 C, pmax = 6,0 bar, - Rurociągi instalacji gazu w obrębie kotłowni z rur stalowych bez szwu wg: PN 84/H Rury stalowe bez szwu ciągnione i walcowane na zimno ogólnego przeznaczenia, - grzejniki stalowe, panelowe, wielkości do typu 22, Izolacje: - izolacje antykorozyjne Rurociągi i urządzenia w obrębie kotłowni i instalacji centralnego ogrzewania izolować antykorozyjnie zgodnie z KESC 88 nr 7.1. rozdział 5, oraz PN 70/H Ochrona przed korozją. Przygotowanie stali, staliwa i żeliwa do malowania. Ogólne wytyczne, PN 70/H Ochrona przed korozją. Wzorce jakości przygotowania powierzchni stali do malowania, PN 70/H Ochrona przed korozją. Ocena przygotowania powierzchni stali, staliwa i żeliwa do malowania, PN 70/H Ochrona przed korozją. Malowanie konstrukcji stalowych. Ogólne wytyczne, oraz PN 71/H Ochrona przed korozją. Malowanie konstrukcji stalowych. Ogólne wytyczne PN 79/H Ochrona przed korozją. Pokrycia lakierowe. Ogólne wytyczne. - izolacje cieplne Zgodnie z PN B i Rozporządzenie Ministra Infrastruktury z dnia 6 listopada 2008 r. zmieniające rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie Izolacja cieplna przewodów rozdzielczych i komponentów w

20 instalacjach centralnego ogrzewania powinna spełniać następujące wymagania minimalne określone w poniższej tabeli: Lp Rodzaj przewodu lub komponentu Minimalna grubość izolacji cieplnej (materiał 0,035 W/mx K) 1) Średnica wewnętrzna do 22 mm. 20 mm 2 Średnica wewnętrzna od 22 mm do 35 mm. 30 mm 3 Średnica wewnętrzna od 35 mm do 100 mm. równa średnicy wewnętrznej rury 4 Średnica wewnętrzna ponad 100 mm. 100 mm 5 Przewody i armatura wg pozycji 1 4, przechodzące przez ściany lub stropy, skrzyżowania przewodów. ½ wymagań z poz Przewody ogrzewań centralnych wg poz. 1 4, ułożone w komponentach budowlanych między ogrzewanymi pomieszczeniami różnych użytkowników. ½ wymagań z poz Przewody wg poz.6 ułożone w podłodze. 6 mm 1) przy zastosowaniu materiału izolacyjnego o innym współczynniku przenikania ciepła niż podano w tabeli należy odpowiednio skorygować grubość warstwy izolacyjnej Uwagi końcowe: - Po zakończeniu prac w zakresie budowy instalacji centralnego ogrzewania, należy wykonać niezbędne prace wykończeniowo budowlane w celu przywrócenia stanu istniejącego. - Przewiduje się wykonanie prac budowlanych jedynie w zakresie zapewnienia prawidłowego montażu i funkcjonowania instalacji centralnego ogrzewania, kotłowni gazowej oraz w celu spełnienia wymogów instalacyjno budowlanych dla całości prac i uzyskania pozwolenia na użytkowanie obiektu, - uwzględnić i wykonać przekucia konieczne do montażu instalacji a następnie dokonać napraw, uzupełnień uszkodzonych elementów budowlanych. zabezpieczyć stosowanie tulei ochronnych dla przejścia rurociągów przez przegrody budowlane, w obrębie kotłowni zapewnić przejścia ognioochronne, - wykonać konieczne nastawy na zaworach przygrzejnikowych i wszystkich elementach, które wymagają nastaw i regulacji wg opracowanej dokumentacji projektowej, - wykonać konieczne próby ciśnieniowe instalacji przed wykonaniem izolacji antykorozyjnych i cieplnych, W trakcie prac stosować między innymi:

21 - Wymagania techniczne COBRTI INSTAL: zeszyt 2 Wytyczne projektowania instalacji centralnego ogrzewania, zeszyt 6 warunki techniczne wykonania i odbioru instalacji grzewczych, zeszyt 8 warunki techniczne wykonania i odbioru węzłów ciepłowniczych, - Warunki techniczne wykonania i odbioru robót budowlano montażowych - Instalacje sanitarne i przemysłowe, Budownictwo ogólne, instalacje elektryczne, - Obowiązujące polskie normy, normy branżowe oraz inne przepisy dotyczące rodzajów prowadzonych robót w tym instrukcje montażu producentów materiałów i urządzeń, - DIN 4807: Konserwacja naczynia wzbiorczego. - VDE 100: Wykonawstwo instalacji elektrycznych. Utylizacja demontowanych elementów oraz powstałych zanieczyszczeń stałych. Wszystkie elementy, będące efektem demontażu instalacji (kotły, grzejniki, rurki), które za zgodą Inwestora mogą być sprzedane na złom winny być tam przetransportowane, obowiązek ten spoczywa na Wykonawcy. Uzyskana wartość ze sprzedaży ma zostać przekazana na wskazane przez Zamawiającego konto. Pozostałe odpady stałe w tym gruz i itp. Wykonawca zobowiązany jest wywieźć na wysypisko komunalne ponosząc konieczne opłaty lub dokonać utylizacji w inny sposób zgodny z obowiązującymi przepisami. Przygotowanie terenu budowy. Teren budowy, z uwagi na fakt, że prace budowlane mogą być prowadzone w okresie pracy Ochotniczej Straży Pożarnej należy odgrodzić i zabezpieczyć przed dostępem osób postronnych. Ogólne warunki wykonania i odbioru robót remontowych. W ramach przekazania miejsca prowadzenia prac budowlanych Zamawiający przekaże Wykonawcy cały obiekt lub jego poszczególne elementy na podstawie wcześniej opracowanego harmonogramu realizacji inwestycji. Obowiązkiem Wykonawcy na podstawie umowy jest przyjęcie odpowiedzialności od następstw i wyników działalności w zakresie: organizacji robót, zabezpieczenia interesów osób trzecich, ochrony środowiska, warunków bezpieczeństwa pracy, zabezpieczenia miejsca prowadzenia prac przed dostępem osób trzecich, Materiały stosowane przez Wykonawcę w trakcie wykonywania robót, mają spełniać wymagania polskich przepisów, a wykonawca będzie posiadał dokumenty potwierdzające, że zostały one wprowadzone do obrotu zgodnie z regulacjami ustawy o wyrobach budowlanych i posiadają wymagane parametry. Zamawiający uprawniony jest do kontroli: rozwiązań projektowych, wykonywanych robót,

22 stosowanych gotowych wyrobów w odniesieniu do dokumentów potwierdzających ich dopuszczenie do obrotu, sposobu wykonania robót w aspekcie zgodności ich wykonania z projektami wykonawczymi, programem funkcjonalno użytkowym i umową. Dla potrzeb zapewnienia współpracy z Wykonawcą i prowadzenia kontroli wykonywanych robót oraz dokonywania odbiorów Zamawiający przewiduje ustanowienie osoby upoważnionej do zarządzania realizacją umowy oraz zespołu specjalistów pełniących funkcje inspektorów nadzoru w zakresie wynikającym z ustawy Prawo budowlane i postanowień umowy. Zamawiający winien ustalić rodzaje odbiorów robót w tym m in.: odbiory robót zanikających i ulegających zakryciu, odbiory częściowe, odbiór końcowy, odbiór ostateczny (po okresie rękojmi), Sprawdzeniu i kontroli będą podlegały: użyte wyroby budowlane i uzyskane w wyniku robót budowlanych elementy obiektu w odniesieniu do ich parametrów oraz ich zgodności z dokumentami budowy, jakość wykonania i dokładność prac wykończeniowych, prawidłowość funkcjonowania zamontowanych urządzeń i wyposażenia, poprawność połączeń i szczelność (próby ciśnieniowe) instalacji. Organizacja robót Wykonawca, przed przystąpieniem do robót remontowych, przedstawi i uzgodni z Zamawiającym harmonogram prac. Zaleca się, aby roboty wykonywane wewnątrz obiektu, realizować w godzinach w których obiekt jest nieczynny. Roboty budowlane należy organizować w sposób ograniczający do minimum ich uciążliwość i powodowane utrudnienia. Ważnym jest rozwiązanie transportu materiałów, co winno być wynikiem ustaleń pomiędzy wykonawcą, a Zamawiającym. W trakcie wykonywania prac strefy zagrożone nie mogą w żaden sposób ograniczać funkcjonowania Ochotniczej Straży Pożarnej. Ponieważ prace mogą być prowadzone w czynnym obiekcie, stąd należy do minimum ograniczyć prace powodujące drgania i hałas, korzystając z właściwych technologii wykonywania robót z właściwymi służącymi do tego celu narzędziami. W czasie prac stosować zabezpieczenia miejsca robót przed rozprzestrzenianiem się kurzu, pyłu lub innych zanieczyszczeń powietrza, stosować zabezpieczenia przed rozprzestrzenianiem się zanieczyszczeń w wyniku ruchu pracowników, pojazdów i sprzętu budowlanego. Zasilanie placu budowy w wodę i prąd z miejsca wskazanego przez Zlecającego. Pobór mediów na koszt Wykonawcy przy zastosowaniu kwoty ryczałtowej lub na podstawie innych ustaleń. Tam, gdzie to konieczne Wykonawca uzyska pozytywną opinię właściwych rzeczoznawców np. z zakresu: BHP, P.POŻ. Wykonawca zobowiązany jest na własny koszt zapewnić Nadzór Autorski. Wykonawca zobowiązany jest na własny koszt zapewnić kierownika budowy i kierowników robót w odpowiednich specjalnościach

23 Zamawiający winien wymagać od Wykonawcy przedłożenia do akceptacji kompletnej dokumentacji technicznej i szczegółowych specyfikacji technicznych wykonania i odbioru robót, przed ich skierowaniem do realizacji, w aspekcie ich zgodności z ustaleniami programu funkcjonalno użytkowego i umowy. Wykonawca odpowiada za bezpieczeństwo na placu budowy. Wykonawca jest zobowiązany do opracowania i przedstawienia Zamawiającemu: harmonogramu realizacji inwestycji, musi być ściśle dostosowany do przedłożonego przez Inwestora harmonogramu rzeczowo finansowego, opracowanie zestawień kosztowych w oparciu o przedłożony przez Inwestora harmonogram rzeczowo finansowy, informacji dotyczącej bezpieczeństwa i ochrony zdrowia (informacja BIOZ), WYKAZ PRZEPISÓW I NORM ZWIĄZANYCH Z WYMIENIONYM ZAKRESEM PRAC Ustawa z dnia r. Prawo budowlane z wprowadzanymi zmianami na podstawie tj. Dz. U. z 2010 r. Nr 243,poz. 1623, z 2011 r. Nr 32, poz. 159, z2011 r. Nr 45, poz.235, Nr 94, poz. 551,Nr 135, poz. 789, Nr142, poz. 829, Nr185, poz. 1092, Nr 232, poz Ustawa z dnia r. o wyrobach budowlanych (Dz.U. Nr 92, poz. 881) Ustawa z dnia r. o ochronie przeciwpożarowej (Dz.U. z 2002 r. Nr 147, poz ze zm.) Ustawa z dnia r. o dozorze technicznym (Dz.U. Nr 122, poz ze zm.) Ustawa z dnia r. o systemie oceny zgodności (Dz.U. Nr 166, poz. 1360, ze zm.) Ustawa z dnia r. o normalizacji (Dz.U. Nr 169, poz. 1386) Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (Dz. U. z 2003 r. Nr 169, poz. 1650) Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. Nr 47, poz. 401) Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75, poz. 690 ze zm.) Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie systemów oceny zgodności, wymagań, jakie powinny spełniać notyfikowane jednostki uczestniczące w ocenie zgodności, oraz sposobu oznaczania wyrobów budowlanych oznakowaniem CE (Dz. U. Nr 195, poz. 2011) Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz. U. Nr 80, poz. 563). Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz. U. Nr 120, poz. 1126). Wymagania techniczne COBRTI INSTAL Zeszyt 5. Warunki Techniczne wykonania i odbioru instalacji wentylacyjnych''. Wymagania techniczne COBRTI INSTAL Zeszyt 7. Warunki Techniczne wykonania i odbioru instalacji wodociągowych'' Wymagania techniczne COBRTI INSTAL Zeszyt 12.,,Warunki techniczne wykonania i odbioru instalacji kanalizacyjnych''

24 PN B 01027:2002 Rysunek budowlany. Oznaczenia graficzne stosowane w projektach zagospodarowania działki lub terenu. PN B 02413:1991 Ogrzewnictwo i ciepłownictwo - Zabezpieczenie instalacji ogrzewań wodnych systemu otwartego Wymagania. PN B 02414:1999 Ogrzewnictwo i ciepłownictwo. Zabezpieczenie instalacji ogrzewań wodnych systemu zamkniętego z naczyniami wzbiorczymi przeponowymi. Wymagania. PN B 02415:1991 Ogrzewnictwo i ciepłownictwo. Zabezpieczenie wodnych zamkniętych systemów ciepłowniczych. Wymagania. PN B 02416:1991 Ogrzewnictwo i ciepłownictwo. Zabezpieczenie instalacji ogrzewań wodnych systemu zamkniętego przyłączonych do sieci cieplnych. Wymagania. PN B 02419:1991 Ogrzewnictwo i ciepłownictwo - Zabezpieczenie instalacji ogrzewań wodnych i wodnych zamkniętych systemów ciepłowniczych Badania. PN C 04750:2002 Paliwa gazowe. Klasyfikacja, oznaczenia i wymagania. PN EN ISO 6946:2008 Komponenty budowlane i elementy budynku - Opór cieplny i współczynnik przenikania ciepła - Metoda obliczania. PN EN ISO :2007 Cieplne właściwości użytkowe okien, drzwi i żaluzji Obliczanie współczynnika przenikania ciepła - Część 1: Postanowienia ogólne. PN EN ISO :2005 Cieplne właściwości użytkowe okien, drzwi i żaluzji Obliczanie współczynnika przenikania ciepła - Część 2: Metoda komputerowa dla ram. PN EN ISO 10211:2008 Mostki cieplne w budynkach - Strumienie ciepła i temperatury powierzchni - Obliczenia szczegółowe. PN EN 12831:2006 Instalacje ogrzewcze w budynkach - Metoda obliczania projektowego obciążenia cieplnego. PN EN ISO 13370:2008 Cieplne właściwości użytkowe budynków - Przenoszenie ciepła przez grunt - Metody obliczania. PN EN ISO 13789:2008 Cieplne właściwości użytkowe budynków - Współczynniki wymiany ciepła przez przenikanie i wentylację - Metoda obliczania. PN EN 297:2002, PN-EN 297:2002/A6:2006, PN-EN 297:2002/Ap1:2006, PN-EN 297:2002/AC:2006, PN-EN 297:2002/A4:2007 Kotły centralnego ogrzewania opalane gazem. Kotły typu B11 i B11BS z palnikami atmosferycznymi o nominalnym obciążeniu cieplnym nie przekraczającym 70 kw. PN 90/H 83131/01 Centralne ogrzewanie. Grzejniki. Ogólne wymagania i badania. PN 70/H Kotły grzewcze. Nazwy i określenia. PN 90/M Kotły grzewcze stalowe o mocy cieplnej do 50 kw. Ogólne wymagania i badania techniczne. PN 93/M Kotły grzewcze gazowe wodne niskotemperaturowe i średniotemperaturowe. Wymagania i badania. PN 88/M Kotły grzewcze wodne niskotemperaturowe. Regulatory temperatury wody. PN B 10425:1989 Przewody dymowe, spalinowe i wentylacyjne murowane z cegły. Wymagania techniczne i badania przy odbiorze. PN B 02421:2000 Ogrzewnictwo i ciepłownictwo. Izolacja cieplna przewodów, armatury i urządzeń. Wymagania i badania odbiorcze. PN B :1999 Ogrzewnictwo. Kotłownie wbudowane na paliwa gazowe gęstości względnej mniejszej niż 1. Wymagania. PN M 34503:1992 Gazociągi i instalacje gazownicze. Próby rurociągów. PN EN 1775:2009 Dostawa gazu - Przewody gazowe dla budynków - Maksymalne ciśnienie robocze równe 5 bar lub mniejsze - Zalecenia funkcjonalne. PN B 02423:1999 Ciepłownictwo. Węzły ciepłownicze. Wymagania i badania przy odbiorze

25 PN B 03430:1983, PN B 03430:1983/Az3:2000 Wentylacja w budynkach mieszkalnych zamieszkania zbiorowego i użyteczności publicznej. Wymagania. PN B 01706:1992 Instalacje wodociągowe - Wymagania w projektowaniu. PN EN 1717:2003 Ochrona przed wtórnym zanieczyszczeniem wody w instalacjach wodociągowych i ogólne wymagania dotyczące urządzeń zapobiegawczych zanieczyszczeniu przez przepływ zwrotny. PN B 01707:1992 Instalacje kanalizacyjne - Wymagania w projektowaniu. PN EN :2002, PN EN :2002, PN-EN :2002, PN EN :2002 Systemy kanalizacji grawitacyjnej wewnątrz budynków Część 1: Postanowienia ogólne i wymagania. Systemy kanalizacji grawitacyjnej wewnątrz budynków - Część 2: Kanalizacja sanitarna Projektowanie układu i obliczenia. Systemy kanalizacji grawitacyjnej wewnątrz budynków Część 3: Przewody deszczowe Projektowanie układu i obliczenia. Systemy kanalizacji grawitacyjnej wewnątrz budynków Część 4: Pompownie ścieków Projektowanie układu i obliczenia
