1 TABLET BEZPRZEWODOWY INSTRUKCJA OBSŁUGI Przed rozpoczęciem użytkowania prosimy uważnie przeczytać instrukcję obsługi.

2 2 S t r o n a Spis treści I. Budowa tabletu.3 II. Instalacja oprogramowania i sterownika USB 4 III. Skrócona instrukcja obsługi..8 IV. Instalacja akumulatorów/baterii.10 V. Specyfikacja techniczna..11 VI. Zalecenia..11

3 3 S t r o n a I. Budowa tabletu Tablet (widok z przodu). Odbiornik USB

4 4 S t r o n a II. Instalacja oprogramowania i sterownika USB 1) Instalacja oprogramowania Należy umieścid płytę instalacyjną w napędzie komputera i uruchomid plik instalatora programu. Następnie należy wybrad język i zatwierdzid wybór przyciskiem OK. Aby przejśd do kolejnego etapu należy nacisnąd przycisk Next.

5 5 S t r o n a W kolejnym kroku należy wybrad lokalizację w jakiej ma zostad zainstalowane oprogramowanie i nacisnąd przycisk Next. Aby kontynuowad instalację w kolejnym oknie należy nacisnąd przycisk Install

6 6 S t r o n a Prawidłowo przeprowadzony proces instalacji zostanie potwierdzony poniższym komunikatem. Aby zakooczyd instalację należy nacisnąd przycisk Finish. Po zainstalowaniu oprogramowania na pulpicie zostanie utworzony skrót do programu

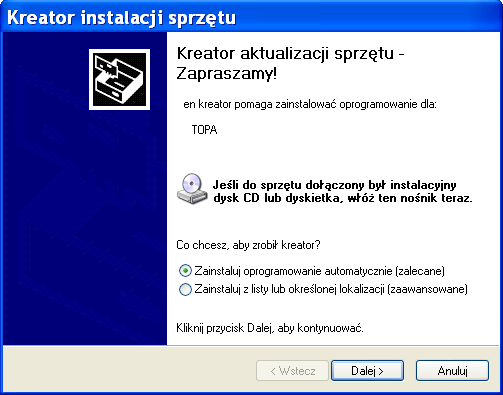

7 7 S t r o n a 2) Instalacja odbiornika USB Po zainstalowaniu oprogramowania należy podłączyd odbiornik do wolnego portu USB w komputerze. System operacyjny automatycznie wykryje nowy sprzęt i wyświetli okno dialogowe kreatora instalacji sprzętu. Należy wybrad opcję Zainstaluj oprogramowanie automatycznie i nacisnąd przycisk Dalej. Jeśli system nie wykryje sterowników automatycznie należy wybrad opcję Zainstaluj z listy lub określonej lokalizacji. Sterowniki znajdują się w folderze, w którym zainstalowane zostało oprogramowanie.

8 8 S t r o n a III. Skrócona instrukcja obsługi 1) Kalibracja tabletu Przed każdorazowym użyciem należy skalibrowad tablet. W tym celu należy kliknąd prawym przyciskiem myszy na ikonę znajdującą się w tzw. systemowym tray u, tzn. w pasku narzędzi, w prawym dolnym rogu ekranu i wybrad opcję kalibracja. Następnie przy pomocy rysika należy kliknąd kolejne punkty kalibracyjne znajdujące się w narożnikach obszaru aktywnego tabletu według wskazówek wyświetlanych na ekranie komputera, zaczynając od lewego górnego punktu. 2) Ustawienia pióra W menu programu należy wybrad opcję Ustawienia pióra. Funkcja umożliwia wybór koloru oraz szerokości linii. Aby zachowad zmiany należy nacisnąd przycisk OK.

9 9 S t r o n a 3) Tryb tablicy odręczne notatki Aby przełączyd się do trybu tablicy należy nacisnąd i przytrzymad przycisk na klawiaturze tabletu. Tryb tablicy umożliwia nanoszenie odręcznych notatek na dowolnym szablonie tła przy pomocy wielokolorowego pióra, oferuje dostęp do narzędzi prezentacyjnych takich jak: kurtyna, reflektor, lupa. Aby dokonad przy pomocy tabletu odręcznej notatki należy wybrad kolor pióra, a następnie trzymając wciśnięty przycisk oznaczony symbolem L na tablecie (lewy przycisk myszy) przystąpid do pisania przy pomocy rysika. Wykonane notatki można usunąd korzystając z gumki lub funkcji Wyczyśd dostępnej pod przyciskiem na klawiaturze tabletu. 4) Tryb obsługi komputera Tablet umożliwia także obsługę wszystkich programów zainstalowanych na dysku komputera. W trybie tym rysik działa jak mysz komputerowa. Aby uaktywnid tryb obsługi komputera wystarczy nacisnąd przycisk pulpit windows dostępny na klawiaturze tabletu. 5) Zapisywanie wyników pracy Wykonane odręcznie notatki można zapisad w postaci obrazów (w formacie bmp) lub filmów (w formacie avi). Pliki domyślne są zapisywane w folderze, w którym zainstalowane jest oprogramowanie.

10 10 S t r o n a IV. Instalacja akumulatorów/baterii Urządzenie jest zasilane 2 akumulatorami typu AAA. Opcjonalnie do zasilania tabletu można także wykorzystad 2 baterie alkaliczne typu AAA. Akumulatory są ładowane bezpośrednio z portu USB komputera. W celu naładowania akumulatorów należy podłączyd tablet do portu USB komputera przy pomocy kabla, który znajduje się w zestawie. Akumulatory zainstalowane są pod pokrywą, znajdującą się w spodniej części tabletu. Aby wymienid akumulatory należy zwolnid zaczepy pokrywy i otworzyd ją. Podczas instalowania nowych akumulatorów/baterii należy pamiętad o zachowaniu prawidłowej biegunowości.

11 11 S t r o n a V. Specyfikacja techniczna Zasięg Komunikacja Przekątna obszaru aktywnego Tablet 3 metry od odbiornika USB Radiowa 2.4 GHz 6.2 cala Rozdzielczośd 1024 x 768 Zasilanie 2 akumulatory typu AAA ładowane bezpośrednio z portu USB komputera Napięcie robocze Długośd rysika Wymiary całkowite Waga (bez akumulatorów) System operacyjny 3 V mm 215 x 142 x 6 mm 206 g Odbiornik USB Wersja USB USB 1.1 Napięcie robocze Wymiary całkowite Waga Windows 98/2000/XP/Vista/7, Linux, Mac OS V pobierane z portu USB komputera 73 x 26 x 14 mm 16 g VI. Zalecenia Nie należy umieszczad żadnych ciężkich przedmiotów na tablecie, gdyż mogą one spowodowad jego zmiażdżenie. Do pracy na tablecie nie należy używad długopisów ani ostrych przedmiotów.
