Chłodzenie form

Transkrypt

1 Chłodzenie form

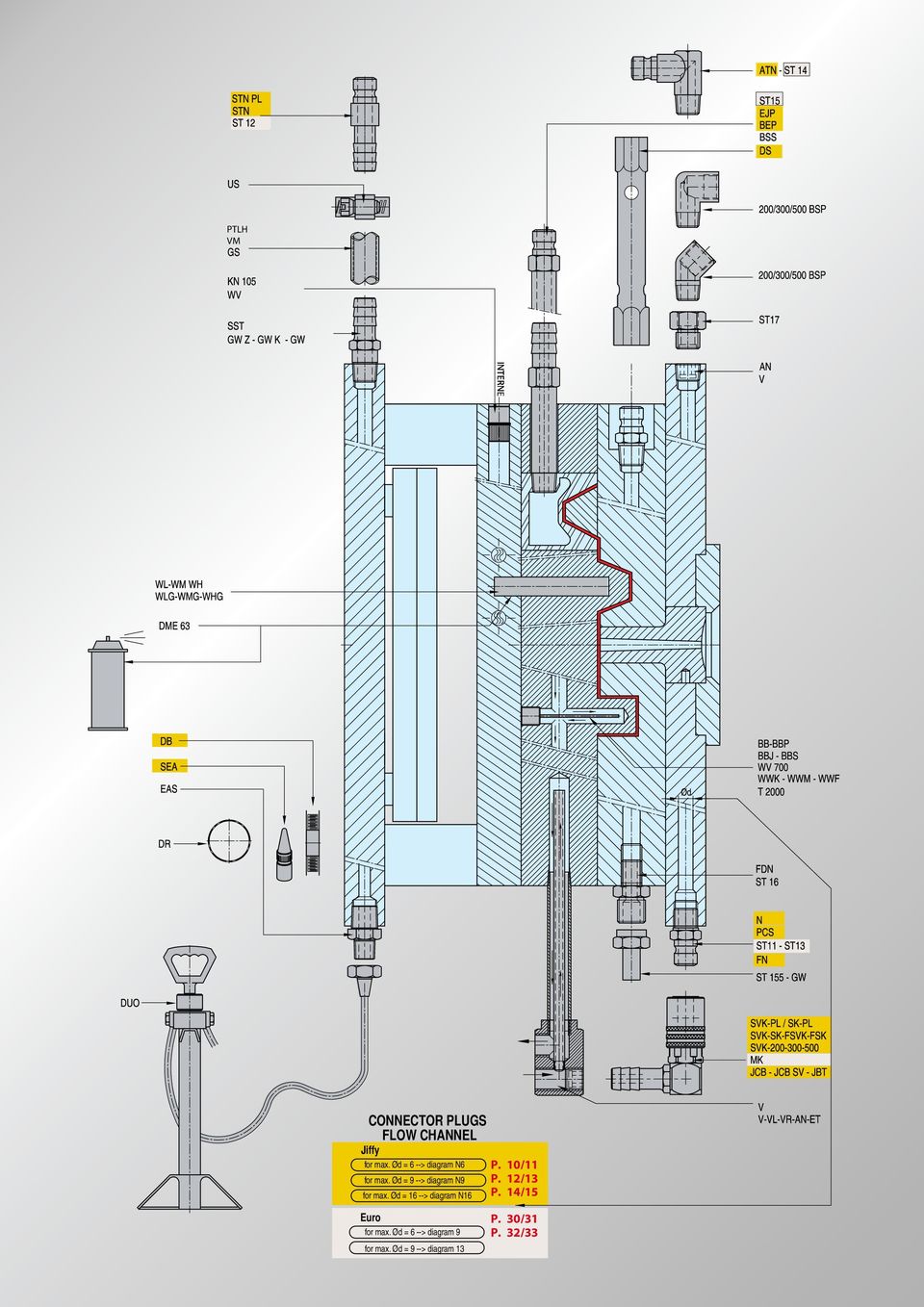

2 PTLH VM INTERNE CONNECTOR PLUGS FLOW CHANNEL Jiffy for max. Ød = 6 --> diagram N6 for max. Ød = 9 --> diagram N9 for max. Ød = 16 --> diagram N16 P. 10/11 P. 12/13 P. 14/15 Euro for max. Ød = 6 --> diagram 9 for max. Ød = 9 --> diagram 13 P. 30/31 P. 32/33

3 DME Jiffy-Tite plugs used with DME Jiffy-Tite (flow-through) type sockets and DME Jiffy- Matic (automatic shut off type) sockets are designed for use with plastics molds and die cast dies in water, air or oil lines. They feature a combination brass and stainless steel leak proof construction; have a maximum rated capacity of 13 bar and withstand temperatures of up to 200 C with supplied Viton seals. DME Jiffy-Tite and Jiffy-Matic sockets can be used interchangeably with the same Jiffy-Tite plugs already in your mold or die. Comparable sizes of both type sockets have the same OD permitting interchangeability even when the plugs are flush mounted. Seals and hose barbs are easily replaceable saving cost. DME Euro Series sockets used with special Push-to-Lock tm hose do not require the use of a hose clamp for hose retention. the special hose is simply pushed onto the stem and will stay on without any additional fasteners, even under conditions of severe temperature, vibration and pressure. the sockets have a yellow plastic collar, purely for identification, to cover the cut end of the hose. Euro sockets are compatible with standard sockets/plugs. they are made of exactly the same brass and use the same high quality Viton seals. Use special Push-to-Lock tm hose (PtLH) only. Euro connector sockets are for use with water and water-based coolants only. Although the Sockets are suitable for temperatures to 200 C observe the temperature ratings of the hose (standard 85 C). Never exceed 13 bar no loss in pressure due to long hoses or too many flow meters efficient parallel moldcooling with shorter cycle times easily install and group cooling connections and hoses in- and outlets can be connected seperately hose lengths can be reduced, enabling the molder to work with lower pressure in the system cooling manifold can be installed horizontally and vertically Spis treści Seria DME Jiffy DME Standard - Jiffy-Tite Connectors Szybkozłącza... 1 Push-to-Lock Części zamienne...21 Seria Euro Szybkozłącza...24 Euro Push-to-Lock Push-to-Lock Szybkozłącza bezpieczeństwa /04/ /04/2010 Akcesoria Końcówki...37 Węże...41 Zaciski...42 Przegrody...45 Rdzenie chłodzące...56 Duo Press...57 Ciepłowody...58 Uszczelki O-ring...65 Kolektor chłodzący...69 Dane techniczne Dane techniczne...73 Cooling Manifold Technical Data 09/04/ /04/2010

4

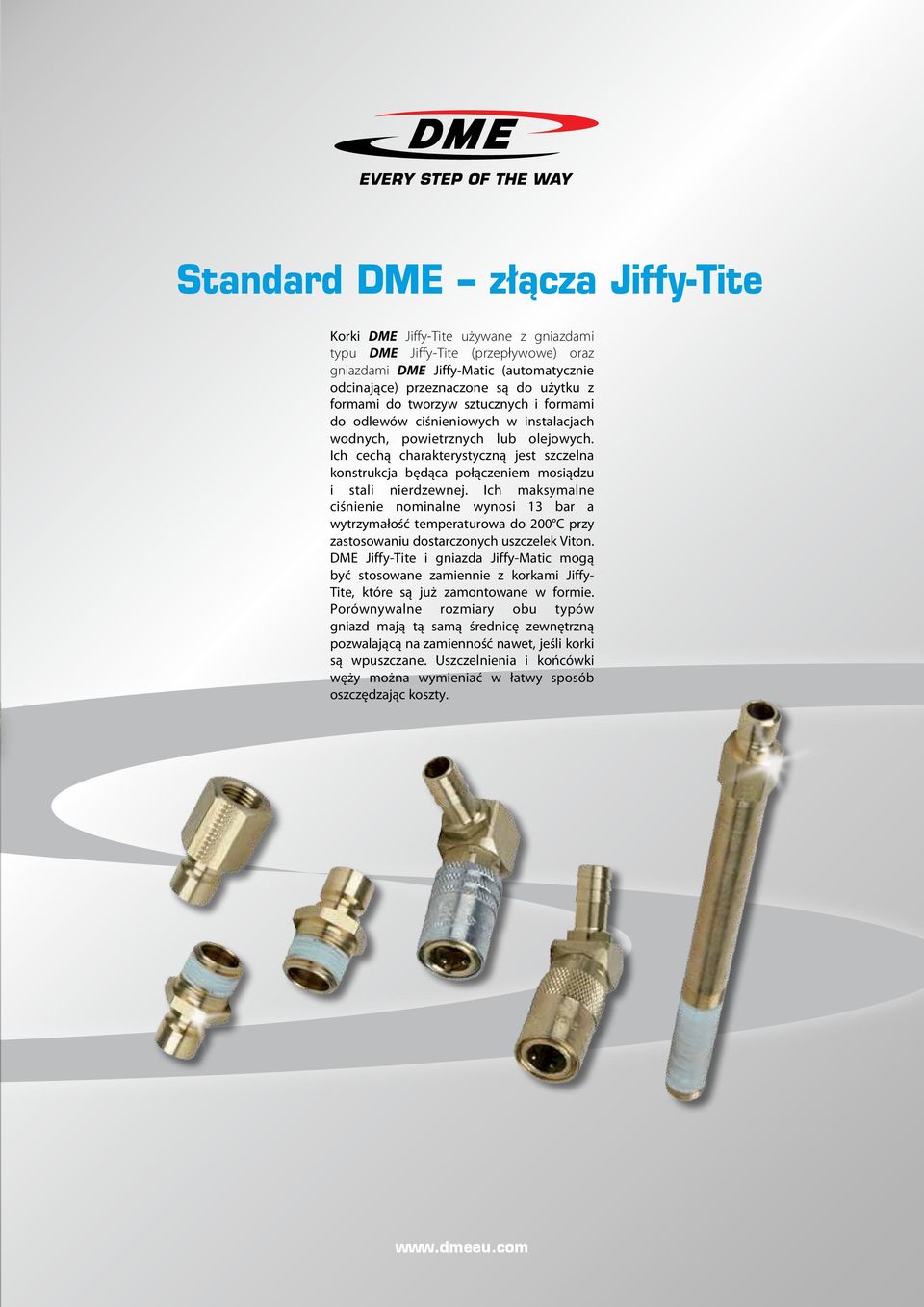

5 Standard DME złącza Jiffy-Tite Korki DME Jiffy-Tite używane z gniazdami typu DME Jiffy-Tite (przepływowe) oraz gniazdami DME Jiffy-Matic (automatycznie odcinające) przeznaczone są do użytku z formami do tworzyw sztucznych i formami do odlewów ciśnieniowych w instalacjach wodnych, powietrznych lub olejowych. Ich cechą charakterystyczną jest szczelna konstrukcja będąca połączeniem mosiądzu i stali nierdzewnej. Ich maksymalne ciśnienie nominalne wynosi 13 bar a wytrzymałość temperaturowa do 200 C przy zastosowaniu dostarczonych uszczelek Viton. DME Jiffy-Tite i gniazda Jiffy-Matic mogą być stosowane zamiennie z korkami Jiffy- Tite, które są już zamontowane w formie. Porównywalne rozmiary obu typów gniazd mają tą samą średnicę zewnętrzną pozwalającą na zamienność nawet, jeśli korki są wpuszczane. Uszczelnienia i końcówki węży można wymieniać w łatwy sposób oszczędzając koszty.

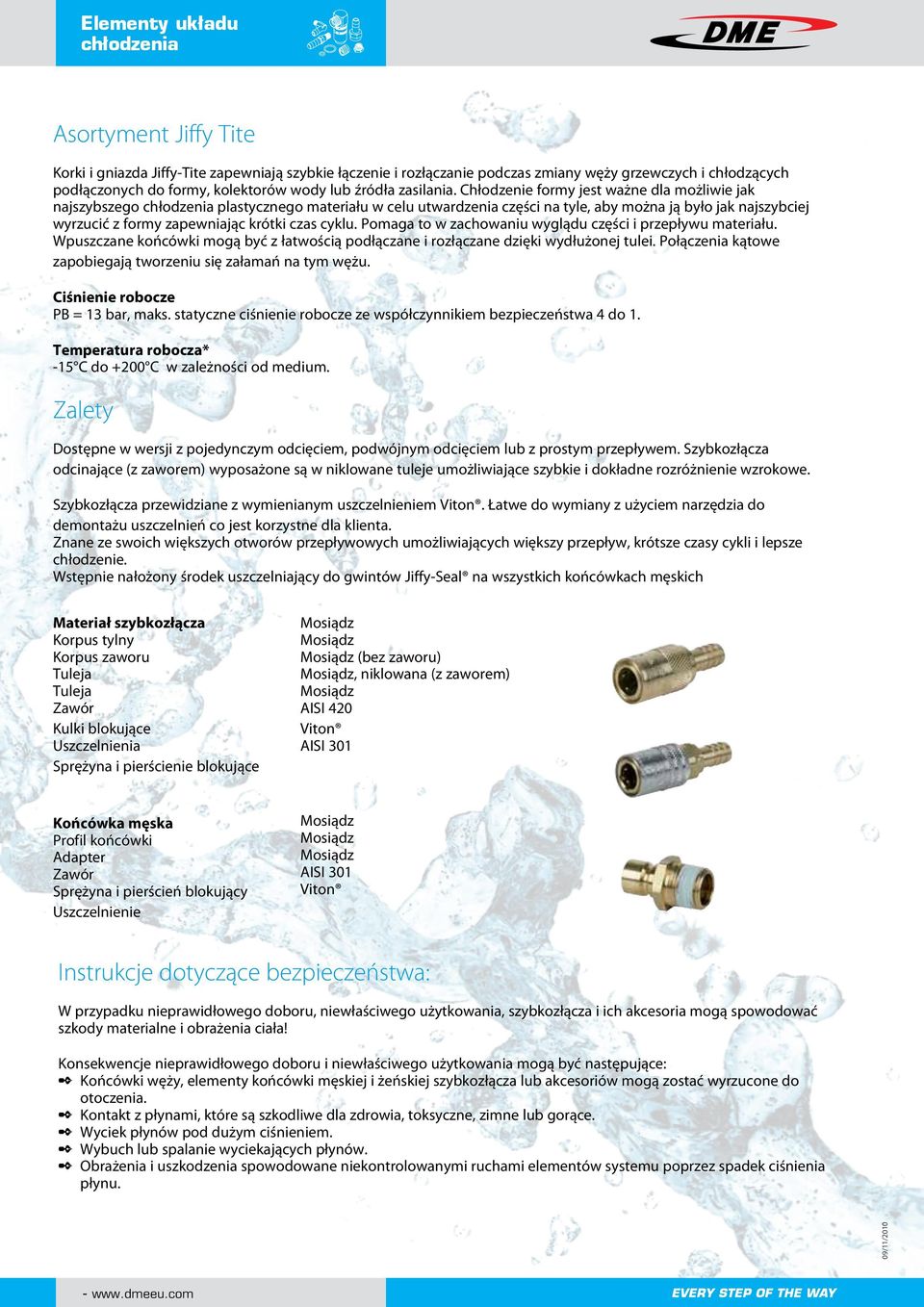

6 Elementy układu chłodzenia Asortyment Jiffy Tite Korki i gniazda Jiffy-Tite zapewniają szybkie łączenie i rozłączanie podczas zmiany węży grzewczych i chłodzących podłączonych do formy, kolektorów wody lub źródła zasilania. Chłodzenie formy jest ważne dla możliwie jak najszybszego chłodzenia plastycznego materiału w celu utwardzenia części na tyle, aby można ją było jak najszybciej wyrzucić z formy zapewniając krótki czas cyklu. Pomaga to w zachowaniu wyglądu części i przepływu materiału. Wpuszczane końcówki mogą być z łatwością podłączane i rozłączane dzięki wydłużonej tulei. Połączenia kątowe zapobiegają tworzeniu się załamań na tym wężu. Ciśnienie robocze PB = 13 bar, maks. statyczne ciśnienie robocze ze współczynnikiem bezpieczeństwa 4 do 1. Temperatura robocza* -15 C do +200 C w zależności od medium. Zalety Dostępne w wersji z pojedynczym odcięciem, podwójnym odcięciem lub z prostym przepływem. Szybkozłącza odcinające (z zaworem) wyposażone są w niklowane tuleje umożliwiające szybkie i dokładne rozróżnienie wzrokowe. Szybkozłącza przewidziane z wymienianym uszczelnieniem Viton. Łatwe do wymiany z użyciem narzędzia do demontażu uszczelnień co jest korzystne dla klienta. Znane ze swoich większych otworów przepływowych umożliwiających większy przepływ, krótsze czasy cykli i lepsze chłodzenie. Wstępnie nałożony środek uszczelniający do gwintów Jiffy-Seal na wszystkich końcówkach męskich Materiał szybkozłącza Korpus tylny Korpus zaworu Tuleja Tuleja Zawór Kulki blokujące Uszczelnienia Sprężyna i pierścienie blokujące Mosiądz Mosiądz Mosiądz (bez zaworu) Mosiądz, niklowana (z zaworem) Mosiądz AISI 420 Viton AISI 301 Końcówka męska Profil końcówki Adapter Zawór Sprężyna i pierścień blokujący Uszczelnienie Mosiądz Mosiądz Mosiądz AISI 301 Viton Instrukcje dotyczące bezpieczeństwa: W przypadku nieprawidłowego doboru, niewłaściwego użytkowania, szybkozłącza i ich akcesoria mogą spowodować szkody materialne i obrażenia ciała! Konsekwencje nieprawidłowego doboru i niewłaściwego użytkowania mogą być następujące: 2 Końcówki węży, elementy końcówki męskiej i żeńskiej szybkozłącza lub akcesoriów mogą zostać wyrzucone do otoczenia. 2 Kontakt z płynami, które są szkodliwe dla zdrowia, toksyczne, zimne lub gorące. 2 Wyciek płynów pod dużym ciśnieniem. 2 Wybuch lub spalanie wyciekających płynów. 2 Obrażenia i uszkodzenia spowodowane niekontrolowanymi ruchami elementów systemu poprzez spadek ciśnienia płynu. -

7 Elementy układu chłodzenia Instrukcje robocze 2 Szybkozłącze do obsługi dwuręcznej: Sprzężenie następuje poprzez odciągnięcie tulei do tyłu przy jednoczesnym wciśnięciu końcówki męskiej do końcówki żeńskiej. Podczas sprzęgania należy się upewnić, że końcówka męska jest wciśnięta do części żeńskiej do momentu poczucia oporu. Po osiągnięciu maksymalnej pozycji wciśniętej, należy w pierwszej kolejności zwolnić tuleję, a dopiero potem końcówkę męską. Tuleja musi poruszać się w kierunku końcówki męskiej do momentu osiągnięcia tej samej pozycji wyjściowej co przed załączeniem. Ważne jest, aby sprawdzić, czy blokada zatrzasnęła się na miejscu poprzez pociągnięcie za końcówkę męską. 2 Uwaga! Podczas sprzęgania może wyciekać płyn, szczególnie w przypadku szybkozłączy pod ciśnieniem. Upewnić się, że płyn, który mógłby wyciec w takich okolicznościach nie stwarza żadnego zagrożenia. 2 Podczas rozłączania bez wbudowanego zaworu (Jiffy-Tite ) istotne jest, aby płyn został uprzednio odcięty. Rozłączenie następuje poprzez odciągnięcie tulei. Zawór szybkozłącza odcina dalszy dopływ płynu podczas, kiedy końcówka męska jest wypychana z szybkozłącza przez pozostałe ciśnienie płynu i sprężynę zaworu. Podczas rozłączania należy pewnie chwycić końcówkę męską dłonią, aby zapobiec niekontrolowanemu i niebezpiecznemu wirowaniu. Instrukcje montażu Przed rozpoczęciem montażu, należy się upewnić, że wybrane szybkozłącze jest odpowiednie dla przepływającego przez nie płynu pod względem jego konstrukcji, materiałów, uszczelnień, ciśnienia i temperatury roboczej. 2 Szybkozłącze lub złącze musi być zamontowane w takim miejscu, aby nie stwarzać zagrożenia powstania obrażeń ciała operatora w przypadku umieszczenia ich w niebezpiecznie bliskim położeniu, np. poprzez poślizgnięcie, zakleszczenie, zabrudzenie, oparzenie. 2 Przy stosowaniu węży nie należy przekraczać dopuszczalnego ciśnienia i temperatury roboczej. Węże muszą być zabezpieczone przed ześlizgnięciem się z połączeń za pomocą opasek zaciskowych. 2 Zalecany kierunek przepływu odbywa się od końcówki żeńskiej do męskiej, o ile nie określono tego inaczej. 2 Jeśli nie jest dostępny środek uszczelniający do gwintów Jiffy-Seal, należy pokryć je odpowiednimi środkami uszczelniającymi np. taśmą PTFE ową. 2 Zalecane jest stosowanie nakładek na rozłączone końcówki męskie i żeńskie, aby zabezpieczyć je przed uszkodzeniem lub zabrudzeniem. Instrukcje konserwacji Szybkozłącza DME w dużej mierze nie wymagają konserwacji przy standardowych zastosowaniach i starannej obsłudze, jeśli wybrano prawidłowy typ połączenia i materiały. Zalecamy stosowanie regularnej, indywidualnie przystosowanej procedury obejmującej następujace punkty: 2 Zewnętrzne oględziny kombinacji szybkozłącza DME. W przypadku nagromadzenia się brudu w obszarze roboczym końcówki żeńskiej i męskiej szybkozłącza, należy go oczyścić. Następujący stan przedmiotowych elementów wymaga ich wymiany: rozerwanie, uszkodzenie, mocne zabrudzenie lub korozja elementów, nieszczelności przy sprzężeniu elementów szybkozłącza. 2 Częstotliwość wymiany szybkozłączy lub wymiany uszczelnień Viton za pomocą narzędzia do usuwania uszczelnień Jiffy JSTK-235 Kombinacje robocze Końcówki męskie szybkozłączy serii PCS** z gniazdami serii SVK (równych rozmiarów) Standard. końcówki męskie, żeńskie lub przedłużające z gniazdami serii SVK (równych rozmiarów) VALVES CLOSED VALVE CLOSED VALVES OPEN VALVE OPEN ** Końcówki męskie Jiffy Matic serii PCS mogą być używane wyłącznie do typów dwudrożnych odcinających i muszą współpracować z gniazdami Jiffy-Matic serii SVK. -

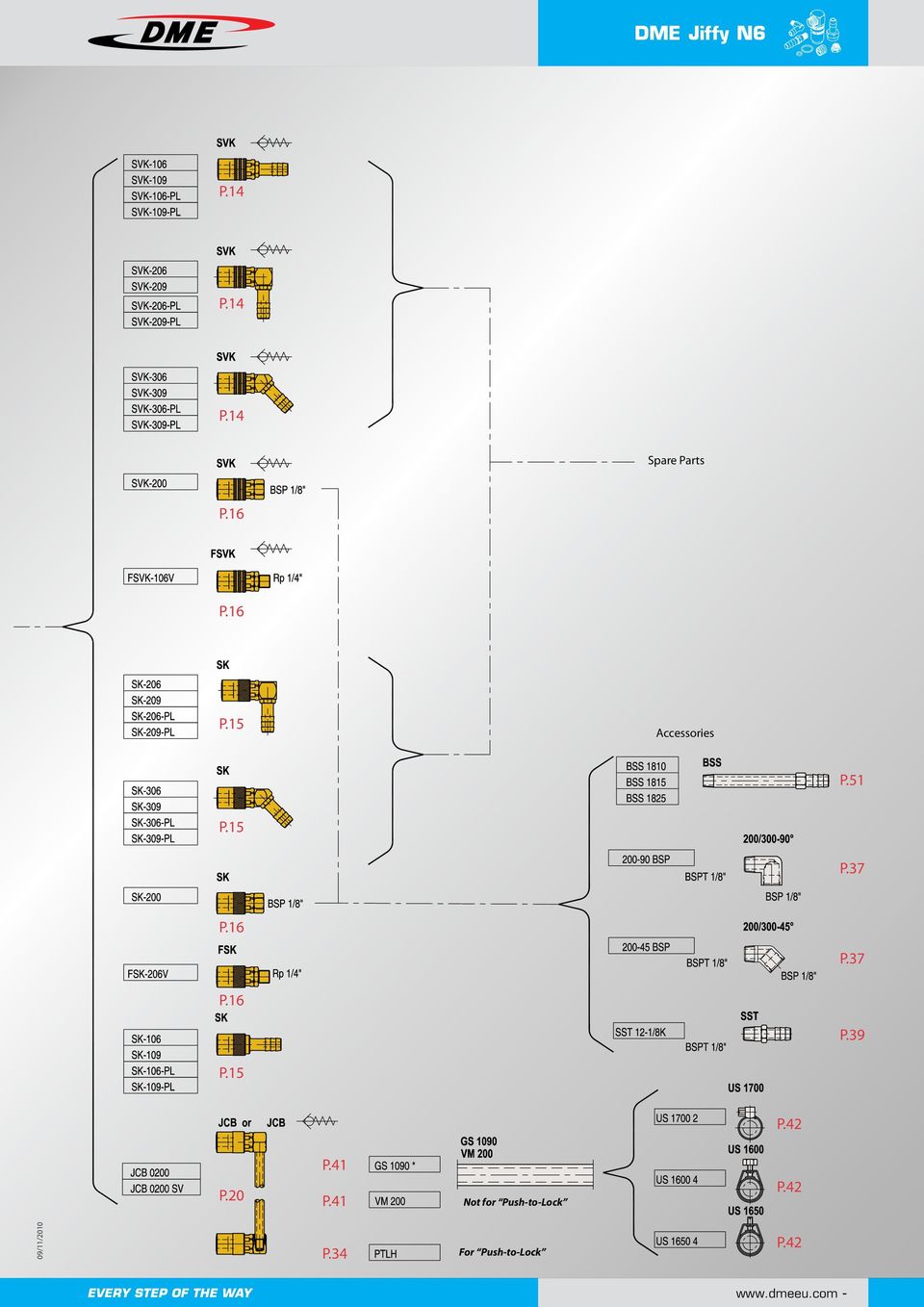

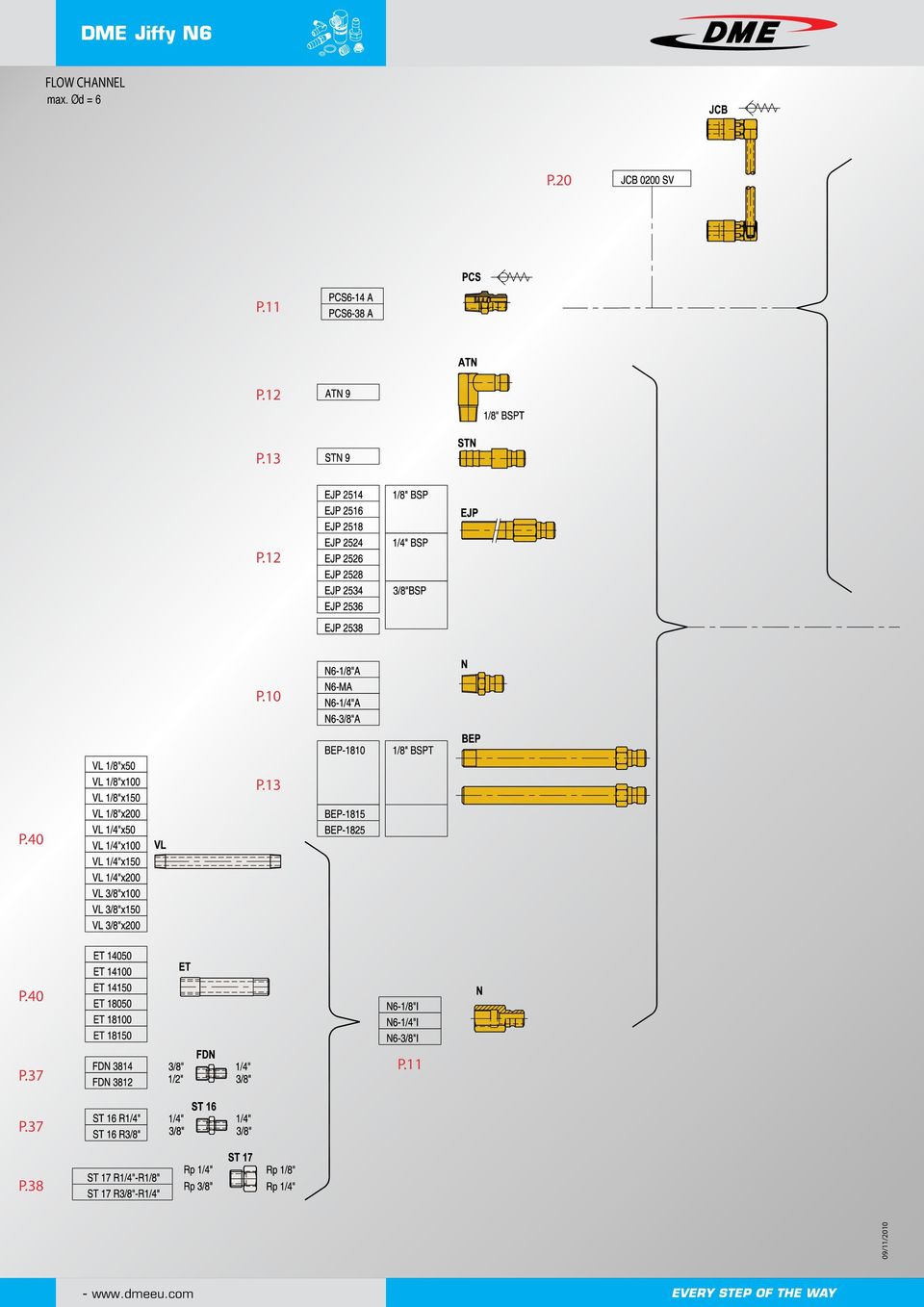

8 DME Jiffy N6 FLOW CHANNEL max. Ød = 6 P.20 P.11 P.12 P.13 P.12 P.10 P.13 P.40 P.40 P.37 P.11 P.37 P

9 DME Jiffy N6 P.14 P.14 P.14 Spare Parts P.16 P.16 P.15 Accessories P.51 P.15 P.37 P.16 P.37 P.16 P.39 P.15 P.42 P.20 P.41 P.41 Not for Push-to-Lock P.42 P.34 For Push-to-Lock P

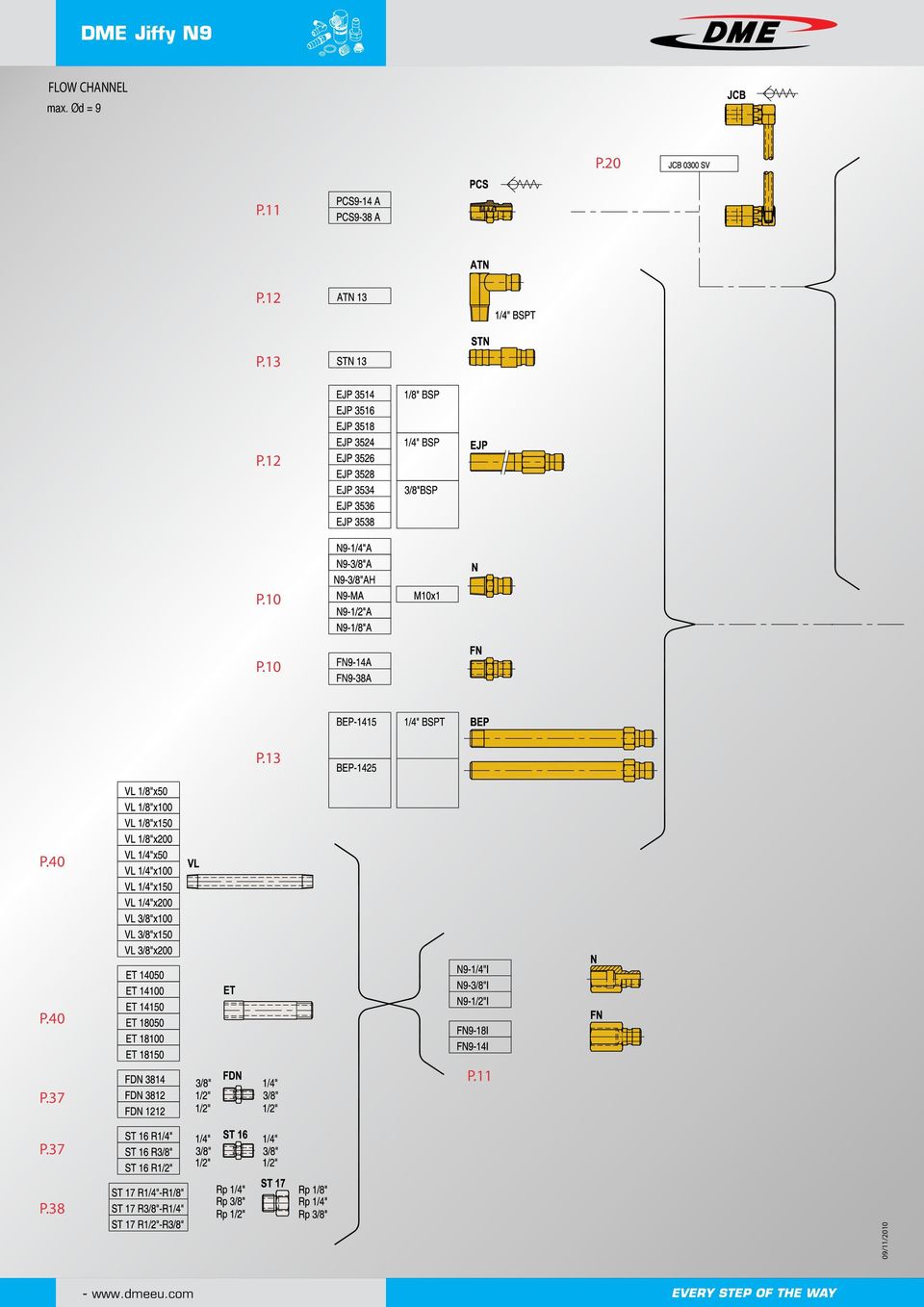

10 DME Jiffy N9 FLOW CHANNEL max. Ød = 9 P.20 P.11 P.12 P.13 P.12 P.10 P.10 P.13 P.40 P.40 P.37 P.11 P.37 P

11 DME Jiffy N9 P.14 P.14 P.14 Spare Parts P.16 P.16 P.15 Accessories P.51 P.15 P.37 P.16 P.37 P.16 P.39 P.15 P.42 P.20 P.41 P.41 P.34 Not for Push-to-Lock For Push-to-Lock P.42 P

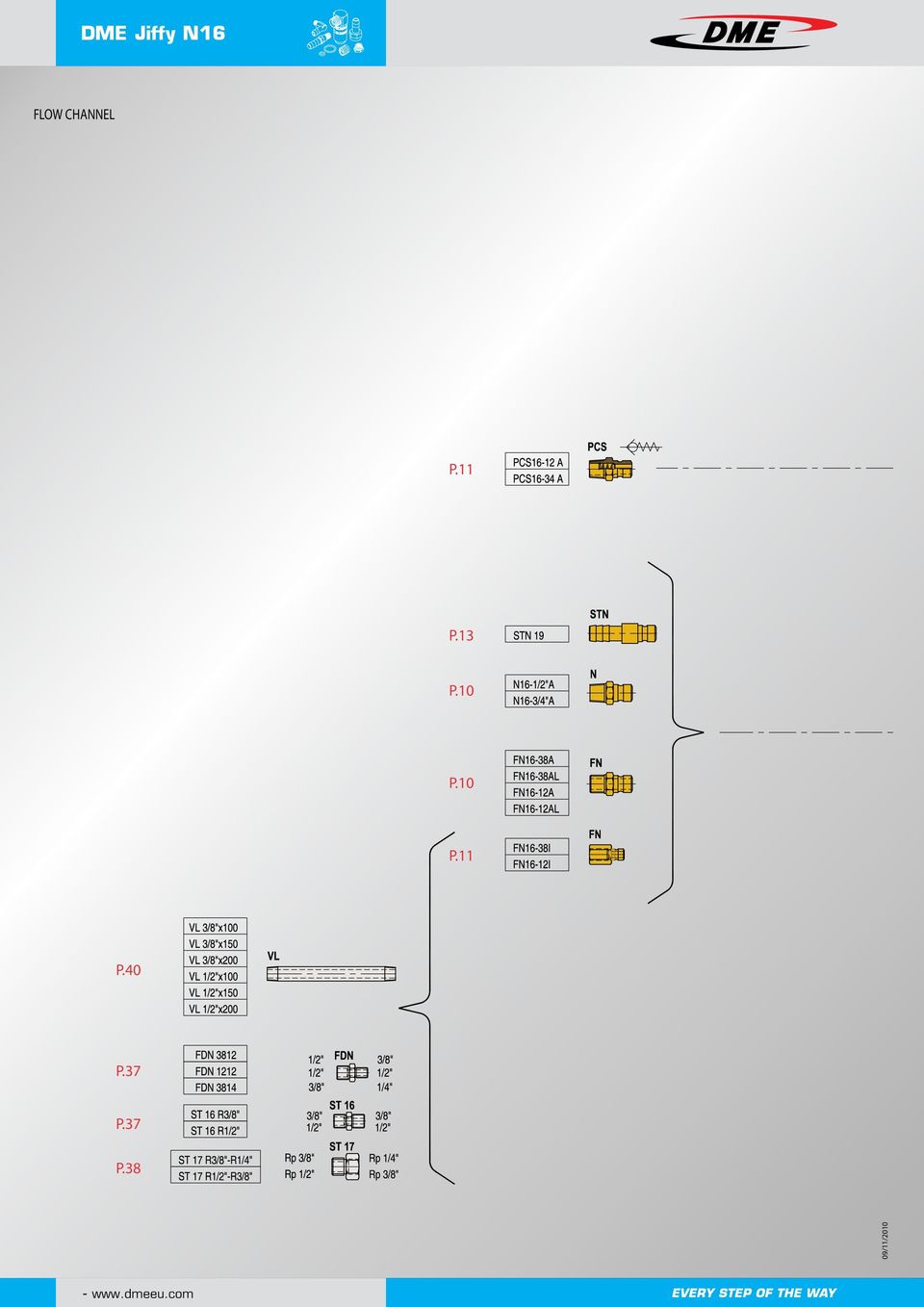

12 DME Jiffy N16 FLOW CHANNEL P.11 P.13 P.10 P.10 P.11 P.40 P.37 P.37 P

13 DME Jiffy N16 P.14 P.14 P.14 P.16 P.16 Spare Parts P.15 P.15 P.16 P.16 P

14 DME Jiffy N Szybkozłącza z uszczelnieniem PTFE owym REF R d1 d L A B H SW Seria N 6-1/8 A 1/8 BSPT 9,4 6 24, N6 N 6-MA M10x1 9,4 6 23, N6 N 6-1/4 A 1/4 BSPT 9,4 6 29, N6 N 6-3/8 A 3/8 BSPT 9,4 6 30, N6 N 9-1/8 A 1/8 BSPT 13,5 9 30, N9 N 9-1/4 A 1/4 BSPT 13,5 9 34, N9 N 9-3/8 A 3/8 BSPT 13,5 9 34, N9 N 9-MA M10x1 13,5 6 29, N9 N 9-1/2 A 1/2 BSPT 13,5 9 39, N9 N 16-1/2 A 1/2 BSPT 19, , N16 N 16-3/4 A 3/4 BSPT 19, , N16 N Szybkozłącze z wewnętrznym sześciokątem REF R d1 d L D1 A B H Seria N 9-3/8 AH 3/8 BSPT 13, N9 N Szybkozłącze z wewnętrznym sześciokątem REF R d d1 L l1 A B H SW SW1 Seria N6 1/8 AHN 1/8 BSPT 6 9, N6 N6 M10x1 AHN M10x1 6 9, N6 N6 1/4 AHN 1/4 BSPT 6 9, N6 N6 M14x1,5 AHN M14x1,5 6 9, N6 N9 1/4 AHN 1/4 BSPT 9,3 13, N9 N9 M14x1,5 AHN M14x1,5 9,3 13, N9 N9 M16x1,5 M16x1,5 9,3 13, N9 AHN końcówki Jiffy z wewnętrznym sześciokątem umożliwiają łatwy montaż w miejscach o N9 ograniczonej 3/8 AHN przestrzeni 3/8 BSPT dla klucza 9,3 13,5 płaskiego N9 cały asortyment dostarczany ze środkiem uszczelniającym do gwintów FN Szybkozłącza dla FSK i FSVK REF Rp A B d1 d L l1 SW Seria FN 9-14 A 1/4 BSP 30 23,5 13, ,5 16 N9 FN 9-38 A 3/8 BSP 30 23,5 13, ,5 19 N9 FN A 3/8 BSP 32 29,5 19, ,5 22 N16 FN AL 3/8 BSP 32 29,5 19, ,5 22 N16 FN A 1/2 BSP 32 29,5 19, ,5 22 N16 FN AL 1/2 BSP 32 29,5 19, ,5 22 N16 Wszystkie końcówki męskie (łącznie z serią PCS) i końcówki przedłużające są teraz dostarczane ze środkiem uszczelniającym do gwintów Jiffy-seal. Wyeliminowano w ten sposób potrzebę wstępnego stosowania taśmy lub pasty do połączeń. -

15 DME Jiffy Szybkozłącza odcinające dla SVK PCS REF R d1 d L A B H SW Seria PCS 6-14 A 1/4 BSPT 9,4 6 29, N6 PCS 6-38 A 3/8 BSPT 9,4 6 29, N6 PCS 9-14 A 1/4 BSPT 13,5 9 34, N9 PCS 9-38 A 3/8 BSPT 13,5 9 34, N9 PCS 9-12 A 1/2 BSPT 13,5 9 37, N9 PCS A 1/2 BSPT 19, , /8 N16 PCS A 3/4 BSPT 19, , /8 N16 Szybkozłącza (męskie) N REF Rp d1 d L SW Seria N 6-1/8 I 1/8 BSP 9, N6 N 6-1/4 I 1/4 BSP 9, N6 N 6-3/8 I 3/8 BSP 9, N6 N 9-1/4 I 1/4 BSP 13, N9 N 9-3/8 I 3/8 BSP 13, N9 N 9-1/2 I 1/2 BSP 13, N9 Szybkozłącza dla FSK i FSVK FN REF Rp d1 d L SW Seria FN 9-18 I 1/8 BSP 13, N9 FN 9-14 I 1/4 BSP 13, N9 FN I 3/8 BSP 19, N16 FN I 1/2 BSP 19, N16 Klucze nasadowe sześciokątne Mat.: St. 55 DIN 2391 DS REF L SW1 SW2 DS DS DS DS

16 DME Jiffy ATN Końcówki kątowe REF R d1 d2 L L1 L2 SW Seria ATN 9 1/8 BSPT 9, ,0 11 N6 ATN 13 1/4 BSPT 13, ,5 15 N9 EJP Końcówki szybkozłączy wydłużone z gwintem REF Rp d1 d L A SW Seria EJP /8 BSP 9,4 6, N6 EJP /8 BSP 9,4 6, N6 EJP /8 BSP 9,4 6, N6 EJP /4 BSP 9,4 6, N6 EJP /4 BSP 9,4 6, N6 EJP /4 BSP 9,4 6, N6 EJP /8 BSP 9,4 6, N6 EJP /8 BSP 9,4 6, N6 EJP /8 BSP 9,4 6, N6 EJP Rury przedłużające REF Rp d1 d L A SW Seria EJP /8 BSP 13,5 6, N9 EJP /8 BSP 13,5 6, N9 EJP /8 BSP 13,5 6, N9 EJP /4 BSP 13,5 9, N9 EJP /4 BSP 13,5 9, N9 EJP /4 BSP 13,5 9, N9 EJP /8 BSP 13,5 9, N9 EJP /8 BSP 13,5 9, N9 EJP /8 BSP 13,5 9, N9 -

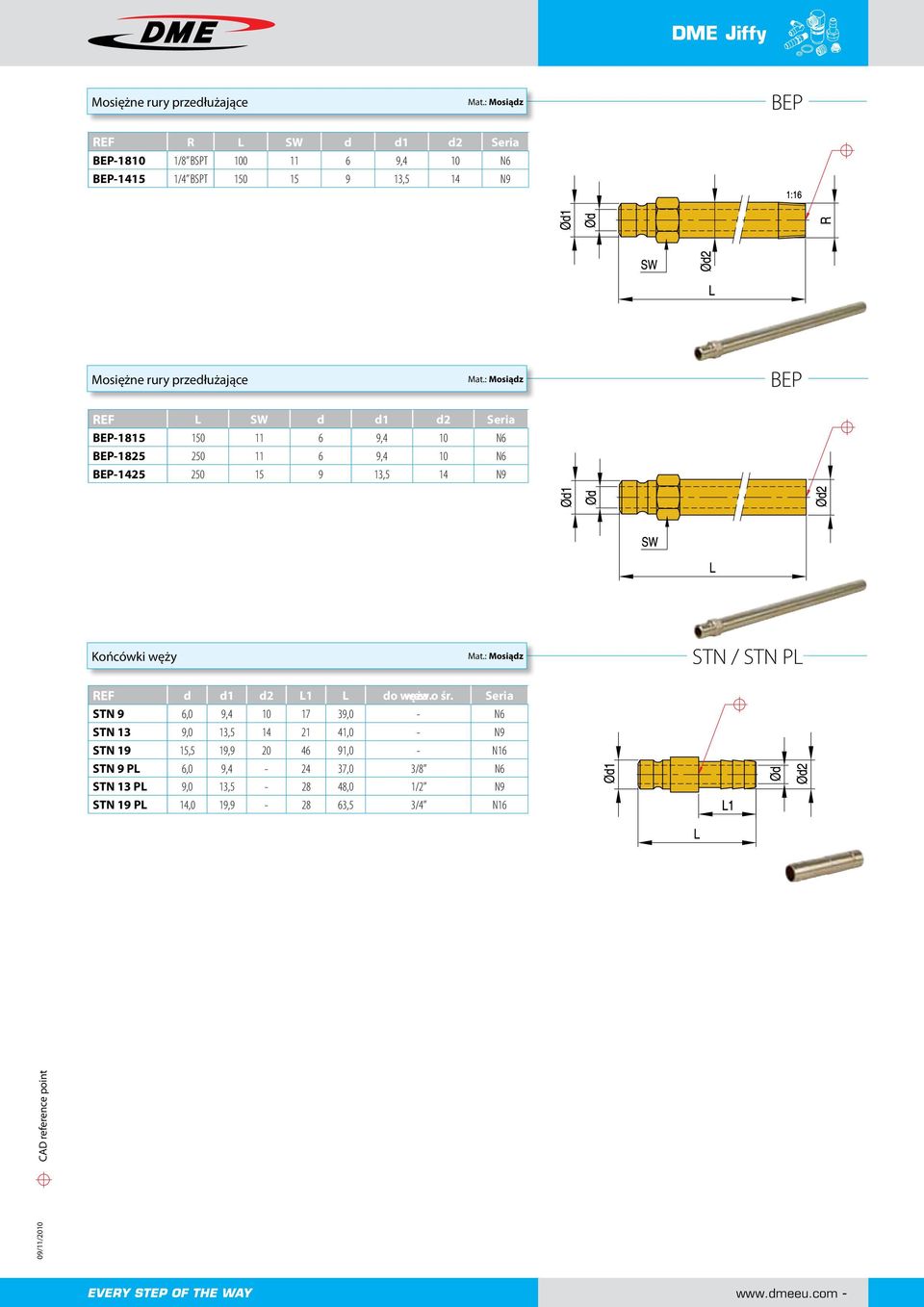

17 DME Jiffy Mosiężne rury przedłużające BEP REF R L SW d d1 d2 Seria BEP /8 BSPT ,4 10 N6 BEP /4 BSPT ,5 14 N9 Mosiężne rury przedłużające BEP REF L SW d d1 d2 Seria BEP ,4 10 N6 BEP ,4 10 N6 BEP ,5 14 N9 Końcówki węży STN / STN PL REF d d1 d2 L1 L do węża wew. o śr. Seria STN 9 6,0 9, ,0 - N6 STN 13 9,0 13, ,0 - N9 STN 19 15,5 19, ,0 - N16 STN 9 PL 6,0 9, ,0 3/8 N6 STN 13 PL 9,0 13, ,0 1/2 N9 STN 19 PL 14,0 19, ,5 3/4 N16 -

18 DME Jiffy SVK Jiffy Matics proste z zaworem -stal nierdzewna REF d1 d2 d D l1 l2 Seria SVK-106 9,5 5 7,3 17, N6 SVK-109 9,5 6 10,5 17, N6 SVK ,6 9 12,2 22, N9 SVK ,6 9 14,0 22, N9 SVK , ,0 30, N16 SVK (90 ) Jiffy Matics 90 z zaworem -stal nierdzewna REF d1 d2 d D A l1 l2 Seria SVK-206 9,5 5 7,3 17, N6 SVK-209 9,5 6 10,5 17, N6 SVK ,6 9 12,2 22, N9 SVK ,6 9 14,0 22, N9 SVK , ,0 30, N16 SVK (45 ) Jiffy Matics 45 z zaworem -stal nierdzewna REF d1 d2 d D A l1 l2 Seria SVK-306 9,5 5 7,3 17, N6 SVK-309 9,5 6 10,5 17, N6 SVK ,6 9 12,2 22, N9 SVK ,6 9 14,0 22, N9 SVK , ,0 30, N16 Gniazda Jiffy-Tite Typu przepływowego Gniazda Jiffy-Matic Typ z automatycznym odcięciem VALVES CLOSED Gniazda Jiffy-Tite posiadają duży otwór przelotowy zapewniający nieograniczony przepływ. VALVES OPEN VALVE CLOSED VALVE OPEN Gniazda Jiffy-Tite i Jiffy-Matic mogą być stosowane zamiennie z końcówkami Jiffy -Tite takimi, jak te które są już zamontowane w formie. Porównywalne rozmiary obu typów gniazd mają tą samą średnicę zewnętrzną pozwalającą na zamienność nawet, jeśli korki są wpuszczane. -

19 DME Jiffy Jiffy Tites proste -stal nierdzewna SK REF d1 d2 d D l1 l2 Seria SK-106 9,5 5 7,3 17, N6 SK-109 9,5 6 10,5 17, N6 SK ,6 9 12,2 22, N9 SK ,6 9 14,0 22, N9 SK , ,0 30, N16 Jiffy Tites 90 -stal nierdzewna SK (90 ) REF d1 d2 d D A l1 l2 Seria SK-206 9,5 5 7,3 17, N6 SK-209 9,5 6 10,5 17, N6 SK ,6 9 12,2 22, N9 SK ,6 9 14,0 22, N9 SK , ,0 30, N16 Jiffy Tites 45 -stal nierdzewna SK (45 ) REF d1 d2 d D A l1 l2 Seria SK-306 9,5 5 7,3 17, N6 SK-309 9,5 6 10,5 17, N6 SK ,6 9 12,2 22, N9 SK ,6 9 14,0 22, N9 SK , ,0 30, N16 -

20 DME Jiffy SVK Jiffy Matics żeńskie z zaworem -stal nierdzewna REF Rp d l2 D SW Seria SVK-200 1/8 BSP 9, ,0 1/2 N6 SVK-300 1/4 BSP 13, ,6 3/8 N9 SVK-500 1/2 BSP 20, ,0 1 1/8 N16 FSVK Jiffy Matics z zaworem -stal nierdzewna REF Rp d L D A B SW Seria FSVK-106 V 1/4 BSP 9, ,0 30,5 8,0 1/2 N6 FSVK-111 V 3/8 BSP 13, ,6 41,0 8,5 3/8 N9 FSVK-119 V 1/2 BSP 17, ,6 57,0 7,0 1 1/8 N16 SK Jiffy Tites żeńskie -stal nierdzewna REF Rp d l2 D SW Seria SK-200 1/8 BSP 9, ,0 1/2 N6 SK-300 1/4 BSP 13, ,6 3/8 N9 SK-500 1/2 BSP 20, ,0 1 1/8 N16 FSK Jiffy Tites -stal nierdzewna REF Rp d L D A B SW Seria FSK-206 V 1/4 BSP 9, ,0 30,5 7,0 1/2 N6 FSK-211 V 3/8 BSP 13, ,6 41,0 8,0 3/8 N9 FSK-219 V 1/2 BSP 17, ,6 51,0 8,5 1 1/8 N16 -

21 DME Push-to-Lock Gniazda DME Jiffy-Lok tm używane ze specjalnym wężem wyposażonym w system Push-to-Lock tm nie wymagają stosowania opaski zaciskowej do zamocowania węża. Ten specjalny wąż zablokuje się po wepchnięciu do gniazda. Nie ma potrzeby stosowania dodatkowych zatrzasków, nawet przy działaniu skrajnych temperatur, wibracji i ciśnienia. Niebieskie kołnierze z tworzywa umieszczane są na gniazdach wyłącznie dla identyfikacji i w celu zakrycia krawędzi węża. Gniazda Jiffy-Lok mogą być używane wymiennie ze standardowymi gniazdami/ korkami Jiffy. Wykonane są z tego samego mosiądzu i uszczelniane są za pomocą tych samych wysokiej jakości uszczelek Viton. Używać tylko specjalnych węży z systemem Push-To-Lock (PTHL) (wciśnij, aby zablokować). Gniazda łączące Jiffy-Lok są przeznaczone tylko do pracy z wodą lub chłodziwem na bazie wody. Pomimo, że wytrzymują temperatury do 200 C, proszę przestrzegać wartości temperatury znamionowej podanej dla węża. Ciśnienie nigdy nie powinno przekraczać 13 bar.

22 DME Jiffy SVK - PL Jiffy Lok proste z zaworem Push-to-Lock -stal nierdzewna REF d1 d2 fits D l1 l2 Seria SVK-106-PL 9,5 5 1/4 17, N6 SVK-109-PL 9,5 6 3/8 17, N6 SVK-111-PL 13,6 9 3/8 22, N9 SVK-113-PL 13,6 9 1/2 22, N9 SVK - 90 PL Jiffy Lok 90 z zaworem Push-to-Lock -stal nierdzewna REF d1 d2 fits D A l1 l2 Seria SVK-206-PL 9,5 5 1/4 17, N6 SVK-209-PL 9,5 6 3/8 17, N6 SVK-211-PL 13,6 9 3/8 22, N9 SVK-213-PL 13,6 9 1/2 22, N9 SVK - 45 PL Jiffy Lok 45 z zaworem Push-to-Lock -stal nierdzewna REF d1 d2 fits D A l1 l2 Seria SVK-306-PL 9,5 5 1/4 17, N6 SVK-309-PL 9,5 6 3/8 17, N6 SVK-311-PL 13,6 9 3/8 22, N9 SVK-313-PL 13,6 9 1/2 22, N9 Gniazda łączące Jiffy-Lok Z bezzaciskowymi końcówkami węży do użycia z wężami typu Push-to-Lock 3 Oszczêdza czas poœwiêcany na monta poprzez eliminacjê potrzeby stosowania opasek zaciskowych. 3 Popularne wielkoœci zapewniaj¹ce wymiennoœæ z istniej¹cymi gniazdami Jiffy-Tite, Jiffy-Matic. 3 Bardziej zwarta budowa i spójne wymiary ni w przypadku gniazd konkurencji. 3 Szczelna konstrukcja z mosi¹dzu i stali nierdzewnej. 3 Mo liwoœæ wymiany uszczelnieñ i zaworów dla d³ugiej ywotnoœci eksploatacyjnej. -

23 DME Jiffy Jiffy Lok proste Push-to-Lock -stal nierdzewna SK - PL REF d1 d2 fits D l1 l2 Seria SK-106-PL 9,5 5 1/4 17, N6 SK-109-PL 9,5 6 3/8 17, N6 SK-111-PL 13,6 9 3/8 22, N9 SK-113-PL 13,6 9 1/2 22, N9 SK-119-PL 20,0 14 3/4 30, N16 Jiffy Lok 90 Push-to-Lock -stal nierdzewna SK - 90 PL REF d1 d2 fits D A l1 l2 Seria SK-206-PL 9,5 5 1/4 17, N6 SK-209-PL 9,5 6 3/8 17, N6 SK-211-PL 13,6 9 3/8 22, N9 SK-213-PL 13,6 9 1/2 22, N9 SK-219-PL 20,0 14 3/4 30, N16 Jiffy Lok 45 Push-to-Lock -stal nierdzewna SK - 45 PL REF d1 d2 fits D A l1 l2 Seria SK-306-PL 9,5 5 1/4 17, N6 SK-309-PL 9,5 6 3/8 17, N6 SK-311-PL 13,6 9 3/8 22, N9 SK-313-PL 13,6 9 1/2 22, N9 SK-319-PL 20,0 14 3/4 30, N16 Końcówki węży STN PL REF d d1 d2 L1 L do węża o śr. wew. Seria STN 9 PL 6,0 9, ,0 3/8 N6 STN 13 PL 9,0 13, ,0 1/2 N9 STN 19 PL 14,0 19, ,5 3/4 N16 -

24 DME Jiffy JCB-SV Adapter gniazda Jiffy Matic z zaworem maks. T: 200 C i 13,7 bar O-Ring REF d1 D A B C Opis Seria JCB-0200 SV 9,5 17,0 44,2 37,3 30,5 DWUDROŻNE ODCINAJĄCE N6 JCB-0300 SV 13,6 22,6 57,4 49,3 41,4 DWUDROŻNE ODCINAJĄCE N9 Zapewnia bardziej kompaktowe połączenie między portami niż w przypadku konwencjonalnych metod z użyciem węży.3 Adapter gniazda oznaczony rowkiem linii odcięcia dla szybkiego ustalenia długości rurki mosiężnej. JCB Adapter gniazda Jiffy Tite maks. T: 200 C i 13,7 bar REF d1 D A B C Opis Seria JCB ,5 17,0 44,2 37,3 30,5 PRZEPŁYWOWE N6 JCB ,6 22,6 57,4 49,3 41,4 PRZEPŁYWOWE N9 JBT Rurka mosiężna REF d1 D R L L1 Seria JBT ,4 7,9 0, ,75 N6 JBT ,8 11,1 0, ,00 N9 JCB Część zamienna do mostka czynnika chłodzącego Mat.: O-ring Viton REF Seria JCB-0011 N6 JCB-0013 N N N9 -

25 DME Jiffy części zamienne Sprężyny kołnierzy REF Seria N N N16 Pierścienie ustalające REF Seria N N N16 Kulki ze stali nierdzewnej REF Seria N N N16 Uszczelnienia Mat.: Viton 220 C REF Seria N N N16 -

26 DME Jiffy części zamienne N / DK Zawory + sprężyny REF Seria N6-601 N6 N9-601 N9 DK-N16 V N16 JSTK Zestaw do usuwania uszczelnień Jiffy Tite REF JSTK 235 Uszczelnienia są wymienne dla oszczędności kosztów. Po zużyciu można w prosty sposób wymienić uszczelnienie zamiast całego złącza. Zestaw do usuwania uszczelnień Jiffy-Tite może być używany do usuwania uszczelnień końcówek z gniazd Jiffy-Matic. Można stosować także do gniazd Jiffy-Tite, aby zapewnić łatwe usuwanie. SEA Kleje Maks. T: 204 C - 10g REF T Informacje SEA C 10g DB Taśmy uszczelniające Mat.: PTFE Maks.T=250 C REF L B DB m 6 mm DB m 12 mm -

27 DME Jiffy części zamienne Adaptery N REF Rp1 Rp2 L I SW Seria N6-18 UNEF 7/ /8 BSP N6 N9-14 UNEF 5/8-24 1/4 BSP N9 Końcówki węży N / 500 REF Rp d1 d L L1 SW Seria N6-6M UNEF 7/ N6 N6-9M UNEF 7/ N6 N9-11M UNEF 5/ N9 N9-13M UNEF 5/ N M BSP 1/ N16 Reduktory kątowe 90 N / 500 REF Rp1 Rp2 R SW Seria N6-90 UNEF 7/16-32 UNEF 7/ N6 N9-90 UNEF 5/8-24 UNEF 5/ N /2 NPT 1/2 BSPT 26 N16 Reduktory kątowe 45 N / 500 REF Rp1 Rp2 SW Seria N6-45 UNEF 7/16-32 UNEF 7/ N6 N9-45 UNEF 5/8-24 UNEF 5/ N /2 NPT 1/2 BSP 26 N16 -

28 Euro 9 FLOW CHANNEL P.31 P.31 P.31 P.29 P.30 P.29 P.30 P.28 PL P.30 P.28 P.32 P.32 P.29 P.32 P

29 Euro 9 P.42 P.41 P.41 Not for Push-to-Lock P.42 P.34 For Push-to-Lock P.42 P.38 P.35 P.37 Accessories P

30 Euro 13 FLOW CHANNEL max. Ød = 9 P.31 P.31 P.31 P.29 P.30 P.29 P.30 P.30 P.28 PL P.32 P.28 P.32 P.29 P.32 P

31 Euro 13 P.42 P.41 P.41 P.34 Not for Push-to-Lock For Push-to-Lock P.42 P.42 P.38 P.35 P.37 P.38 Accessories -

32 Euro ST 11 Szybkozłącze otwarte REF Rp d2 d4 L L1 P (bar) T ( C) SW ST 11 9-M8x0,75 M8x0,75 4, ST 11 9-M10x1 M10x1 6, ST 11 9-R1/8 1/8 BSP 6, ST 11 9-M14x1,5 M14x1,5 6, ST 11 9 R1/4 1/4 BSP 6, ST M14x1,5 M14x1,5 9, ST R1/4 1/4 BSP 9, ST M16x1,5 M16x1,5 9, ST R3/8 3/8 BSP 9, ST 11 Szybkozłącze z wewnętrznym sześciokątem REF Rp d2 d4 L L1 P (bar) T ( C) SW SW1 ST 11 9-R1/8 H 1/8 BSP ST 11 9-M10x1 H M10 x ST 11 9-R1/4 H 1/4 BSP ST 11 9-M14x1,5 H M14 x 1, końcówki szybkozłączy z wewnętrznym sześciokątem umożliwiają łatwy montaż w miejscach o ograniczonej przestrzeni dla klucza płaskiego cały asortyment dostarczany ze środkiem uszczelniającym do gwintów ST 11 Szybkozłącze z wewnętrznym sześciokątem REF Rp d2 d4 L L1 P (bar) T ( C) SW SW1 ST R1/4 H 1/4 BSP 9, ST M14x1,5 H M14 x 1,5 9, ST M16x1,5 H M16 x 1,5 9, ST R3/8 H 3/8 BSP 9, ST 12 Końcówki węży REF d1 d2 d4 L L1 ST ST

33 Euro Szybkozłącze odcinające, O-ring: Viton ST 13 REF Rp d2 d4 L L1 P (bar) T ( C) SW ST 13 9-M14x1,5 M14x1, ST 13 9-R1/4 1/4 BSP ST M16x1,5 M16x1, ST R3/8 3/8 BSP Szybkozłącza kątowe ST 14 REF R d2 d4 L L1 L2 SW ST 14 9-M8x0,75 M8x0,75 4, ST 14 9-M10x1 M10x1 6, ST 14 9-R1/8 1/8 BSPT 6, ST M14x1,5 M14x1,5 9, ST R1/4 1/4 BSPT 9, Końcówki przedłużające ST 15 REF d2 d4 d5 l3 L SW ST15 9x ST 15 9x ST 15 9x ST 15 13x ST 15 13x ST 15 13x

34 Euro MK 10 Szybkozłącze proste z zaworem, O-ring: Viton REF d1 d2 d3 d4 L L1 P (bar) T ( C) MK 10-9V MK 10-13V MK 12 Szybkozłącze 45 z zaworem, O-ring: Viton REF d1 d2 d3 d4 L L1 P (bar) T ( C) MK 12-9V MK 12-13V MK 15 Szybkozłącze 90 z zaworem, O-ring: Viton REF d1 d2 d3 d4 L L1 P (bar) T ( C) MK 15-9V MK 15-13V

35 Euro Szybkozłącze proste, O-ring: Viton MK 100 REF d1 d2 d3 d4 L L1 P (bar) T ( C) MK MK Szybkozłącze 45, O-ring: Viton MK 120 REF d1 d2 d3 d4 L L1 P (bar) T ( C) MK MK Szybkozłącze 90, O-ring: Viton MK 150 REF d1 d2 d3 d4 L L1 P (bar) T ( C) MK MK

36 Euro MK 20 Szybkozłącze proste z zaworem i gwintem, O-ring: Viton REF Rp d2 d3 d4 L L1 P (bar) T ( C) SW MK 20 9-R1/4 1/4 BSP MK R3/8 3/8 BSP MK 200 Szybkozłącze proste z zaworem i gwintem, O-ring: Viton REF Rp d2 d3 d4 L L1 P (bar) T ( C) SW MK M14x1,5 M14x1, MK M16x1,5 M16x1, MK 220 Szybkozłącze 45 z zaworem i gwintem, O-ring: Viton REF Rp d2 d3 d4 L L1 P (bar) T ( C) SW MK M14x1,5 M14x1, MK M16x1,5 M16x1, MK 250 Szybkozłącze 90 z zaworem i gwintem, O-ring: Viton REF Rp d2 d3 d4 L L1 P (bar) T ( C) SW MK M14x1,5 M14x1, MK M16x1,5 M16x1,

37 Euro Push-to-Lock Gniazda DME serii Euro używane ze specjalnym wężem wyposażonym w system Push-to-Lock tm nie wymagają stosowania opaski zaciskowej do zamocowania węża. Ten specjalny wąż zablokuje się po wepchnięciu do gniazda. Nie ma potrzeby stosowania dodatkowych zatrzasków, nawet przy działaniu skrajnych temperatur, wibracji i ciśnienia. Żółte kołnierze z tworzywa umieszczane są na gniazdach wyłącznie dla identyfikacji i w celu zakrycia krawędzi węża. Gniazda Euro mogą być używane wymiennie ze standardowymi gniazdami/korkami. Wykonane są z tego samego mosiądzu i uszczelniane są za pomocą tych samych wysokiej jakości uszczelek Viton. Używać tylko specjalnych węży z systemem Push-To-Lock (PTHL) (wciśnij, aby zablokować). Gniazda łączące Euro są przeznaczone tylko do pracy z chłodziwem wodnym lub na bazie wody. Pomimo, że wytrzymują temperatury do 200 C, proszę przestrzegać wartości temperatury znamionowej podanej dla węża (standardowo 85 C). Ciśnienie nigdy nie powinno przekraczać 13 bar.

38 Euro MK 10 - PL Szybkozłącze proste z zaworem Push-to-Lock, O-ring: Viton REF d1 d2 d3 d4 L L1 P (bar) T ( C) MK 10-9V - PL 10 7, MK 10-13V - PL MK 15 - PL Szybkozłącze 90 z zaworem Push-to-Lock, O-ring: Viton REF d1 d2 d3 d4 L L1 P (bar) T ( C) MK 15-9V - PL 10 7, MK 15-13V - PL PTLH Węże Push-to-Lock Mat.: Mieszanka elastomerów syntetycznych, czarna gładka REF d1 d2 Pmax. T ( C) Informacje PTLH 10 R 3/ bar -35->85 rolka 20 m PTLH 10 B 3/ bar -35->85 rolka 20 m PTLH 13 R 1/ bar -35->85 rolka 20 m PTLH 13 B 1/ bar -35->85 rolka 20 m -

39 Euro Szybkozłącze proste Push-to-Lock, O-ring: Viton MK PL REF d1 d2 d3 d4 L L1 P (bar) T ( C) MK PL 10 7, MK PL Szybkozłącze 90 Push-to-Lock, O-ring: Viton MK PL REF d1 d2 d3 d4 L L1 P (bar) T ( C) MK PL 10 7, MK PL Końcówki węży Push-to-Lock ST 12 - PL REF d1 d2 d3 d4 L1 L ST PL 10 7, ST PL Końcówki węży Push-to-Lock HN - PL REF Rp d1 d2 L L1 L3 SW HN R1/8 - PL R1/8 BSP HN M10x1 - PL M10x HN M14x1,5 - PL M14x1,5 12, HN R1/4 - PL R1/4 BSP 12, HN R3/8 - PL R3/8 BSP 12, HN R1/2 - PL R1/2 BSP 12,

40 Szybkozłącza bezpieczeństwa MKS 100 Szybkozłącze bezpieczeństwa proste, O-ring: Viton REF d1 d2 d3 d4 L L1 P (bar) T ( C) MKS MKS Dodatkowa bagnegowa tuleja zabezpieczająca zapobiega przed przypadkowym rozłączeniem Odblokowanie możliwe jest jedynie poprzez obracanie tulei podczas otwierania MKS 120 Szybkozłącze bezpieczeństwa 45, O-ring: Viton REF d1 d2 d3 d4 L L1 P (bar) T ( C) MKS MKS MKS 150 Szybkozłącze bezpieczeństwa 90, O-ring: Viton REF d1 d2 d3 d4 L L1 P (bar) T ( C) MKS MKS MKS 200 Szybkozłącze bezpieczeństwa, proste z zaworem i gwintem, O-ring: Viton REF Rp d2 d3 d4 L L1 P (bar) T ( C) SW MKS M14x1,5 M14x1, MKS M16x1,5 M16x1,

41 Akcesoria Kolanka BSP / 300 / REF R Rp W Z / BSP 1/8 BSPT 1/8 BSP / BSP 1/4 BSPT 1/4 BSP / BSP 1/2 BSPT 1/2 BSPT Kolanka BSP / 300 / REF R Rp W Z / BSP 1/8 BSPT 1/8 BSP / BSP 1/4 BSPT 1/4 BSP / BSP 1/2 BSPT 1/2 BSPT Końcówki podwójne FDN REF Rp Rp1 L l1 l2 d SW FDN /8 BSP 1/4 BSP ,5 19 FDN /2 BSP 3/8 BSP FDN /2 BSP 1/2 BSP Końcówki podwójne ST 16 REF Rp d2 L L1 L2 SW ST16 M14x1,5 M14x1, ST16 R1/4 1/4 BSP ST16 M16x1,5 M16x1, ST16 R3/8 3/8 BSP ST16 M24x1,5 M24x1, ST16 R1/2 1/2 BSP ST16 R3/4 3/4 BSP

42 Akcesoria ST 17 Końcówki redukcyjne REF Rp1 Rp2 L L1 SW ST17 M14x1,5 - M10x1 M14x1,5 M10x ST17 M18x1,5 - M14x1,5 M18x1,5 M14x1, ST17 R1/4 - R1/8 1/4 BSP 1/8 BSP ST17 R3/8 - R1/4 3/8 BSP 1/4 BSP ST17 R1/2 - R3/8 1/2 BSP 3/8 BSP ST17 M24x1,5 - M16x1,5 M24x1,5 M16x1, AN Wtyczki ciśnieniowe REF R L SW AN - 8 1/8 BSPT 8 5 AN - 4 1/4 BSPT 10 7 AN - 3 3/8 BSPT 10 8 AN - 10 M10 x AN - 2 1/2 BSPT V Radełkowane wtyczki ciśnieniowe Knurled thread REF R L SW V 360 M8x0,75 M8x0, V 361 M10x1 M10x1 8 5 V 362 R1/8 1/8 BSPT 8 5 V 363 R1/4 1/4 BSPT 10 7 V 364 R3/8 3/8 BSPT 10 8 V 365 M12x1,5 M12x1,5 8 6 V 366 M14x1,5 M14x1, V 367 R1/2 1/2 BSPT ST 155 Rury przedłużające REF Rp L L1 d2 d3 d5 L2 SW ST M14x1,5 M14x1, ST M14x1,5 M14x1, ST M16x1,5 M16x1, ST M16x1,5 M16x1,

43 Akcesoria Końcówki węży GW Z REF Rp d1 d2 SW GW 299 Z M8 x 0,75 M8 x 0,75 9,5 4,5 12 GW 300 Z M10 x 1 M10 x 1 12,0 6,0 12 GW 302 Z R1/8 1/8 BSP 7,0 3,5 12 GW 305 Z R1/8 1/8 BSP 12,0 6,0 12 GW 307 Z R1/4 1/4 BSP 7,0 3,5 14 GW 310 Z R1/4 1/4 BSP 14,0 9,0 14 GW 315 Z M10 M10 12,0 6,0 12 GW 320 Z M12 x 1,5 M12x1,5 11,8 8,0 12 Końcówki węży GW K REF R d1 d2 SW GW 301K M10x1 M10x GW 306 K R1/8 1/8 BSPT GW 311 K R1/4 1/4 BSPT Końcówki węży GW REF Rp d1 d2 L l1 SW GW 330 R3/8 3/8 BSP GW 340 R1/2 1/2 BSP Końcówki węży SST REF R d1 d L SW SST-12-1/8K 1/8 BSPT SST-12-1K M10 x SST-14-1/4K 1/4 BSPT

44 Akcesoria GW Kątowe końcówki węży REF R d1 d2 L L1 L2 SW GW 500 M10x1 M10x1 9 6, ,5 11 GW 510 R1/8 1/8 BSPT 9 6, ,5 11 GW 520 M8x0,75 M8x0,75 9 4, ,5 11 GW 530 M14x1,5 M14x1,5 13 9, ,5 15 GW 540 R1/4 1/4 BSPT 13 9, ,5 15 BSS Mosiężne rury przedłużające REF R L l1 d d1 d2 SW BSS /8 BSPT BSS-1815 BEZ GWINTU BSS-1825 BEZ GWINTU BSS /4 BSPT BSS-1425 BEZ GWINTU ET Klucz sześciokątny do rur przedłużających Mat.: Stal cynkowana REF R Rp L d l1 l2 SW ET /8 BSPT 1/8 BSP ET /8 BSPT 1/8 BSP ET /8 BSPT 1/8 BSP ET /4 BSPT 1/4 BSP ET /4 BSPT 1/4 BSP ET /4 BSPT 1/4 BSP VL Rury przedłużające Mat.: Stal cynkowana REF R d L VL 1/8 x 50 1/8 BSPT 6 50 VL 1/8 x 100 1/8 BSPT VL 1/8 x 150 1/8 BSPT VL 1/8 x 200 1/8 BSPT VL 1/4 x 50 1/4 BSPT 9 50 VL 1/4 x 100 1/4 BSPT VL 1/4 x 150 1/4 BSPT VL 1/4 x 200 1/4 BSPT VL 3/8 x 100 3/8 BSPT VL 3/8 x 150 3/8 BSPT VL 3/8 x 200 3/8 BSPT VL 1/2 x 100 1/2 BSPT VL 1/2 x 150 1/2 BSPT VL 1/2 x 200 1/2 BSPT

45 Akcesoria Końcówki węży GW REF Rp d1 d2 L T SW GW 350 R3/8 3/8 BSP GW 360 R1/2 1/2 BSP Węże Mat.: Wzmocniony nylon GS 1090 REF L d1 d2 Pmax.20 C Pmax.40 C Pmax.60 C R* L GS T bar 16bar 8bar R min=36 mm 25 GS T bar 14bar 7bar R min=54 mm 50 GS B bar 14bar 7bar R min=74 mm 25 GS R bar 14bar 7bar R min=74 mm 25 GS B 12, bar 12bar 6bar R min=90 mm 25 GS R 12, bar 12bar 6bar R min=90 mm 25 R* = promień gięcia Węże Mat.: Viton VM 200 REF d1 d2 Pmax. T ( C) R* VM ,5 20bar 200 R min=50 mm VM ,0 20bar 200 R min=60 mm R* = promień gięcia Węże Push-to-Lock Mat.: Mieszanka elastomerów syntetycznych, czarna gładka PTLH REF d1 d2 Pmax. T ( C) macje Infor- R* PTLH 10 R 3/ bar -35->85 rolka 20 m R min=70 mm PTLH 10 B 3/ bar -35->85 rolka 20 m R min=70 mm PTLH 13 R 1/ bar -35->85 rolka 20 m R min=84 mm PTLH 13 B 1/ bar -35->85 rolka 20 m R min=84 mm R* = promień gięcia -

46 Akcesoria US 1600 Opaski zaciskowe węży Mat.: St (CrNi) REF d2 b US US US US US US US US US 1650 Opaski zaciskowe węży Mat.: St (CrNi) REF d2 b US US US US US US US US US 1700 Opaski zaciskowe węży Mat.: St DIN 3017 REF d2 b US US US US US

47 Akcesoria Tuleje wtłaczane MH 1 REF d1 d2 d L T MH ,5 9 15, ,8 MH , ,9 MH , ,9 2-częściowe końcówki węży do MH1 ST 19 REF Rp d1 d2 L L1 SW ST M14x1,5 M14x1, , ST R1/4 1/4 BSP , ST M16x1,5 M16x1, , ST R3/8 3/8 BSP , Narzędzie do montażu węży SM 1 REF SM 1 -

48 Akcesoria WV Wtyczki ciśnieniowe wykręcane, bez gwintu, O-ring: Viton REF L d ŚREDNICA OTWORU d H13 Klucz do montażu WV WV106 / WV306 WV WV107 / WV307 WV WV108 / WV308 WV WV110 / WV310 WV WV112 / WV312 WV Klucz do montażu ze ściągaczem do wtyczek Mat.: Stal narzędziowa REF do wtyczki d L WV WV WV WV WV WV WV WV WV WV KN 105 Wtyczki ciśnieniowe bez gwintu, O-ring: Viton REF L d ŚREDNICA OTWORU d H13 Pmax T ( C) KN KN KN KN KN KN KN Instrukcje montażu KN-WV-AN-V -

49 Akcesoria Żebra przegrody Maks. T: 200 WV 700 REF d La L l l1 l2 l3 S R o-ring d1 H13 Klucz do montażu WV ,0 3,5 2,0 1,0 2,4 2x 4 WV106 / WV306 WV ,0 3,5 2,0 1,0 2,4 2x 4 WV106 / WV306 WV ,0 3,5 2,0 1,0 3,4 2x 5 WV108 / WV308 WV ,0 4,5 4,0 1,0 3,4 2x 5 WV108 / WV308 WV ,0 5,0 3,0 1,5 3,5 1x 6 WV110 / WV310 WV ,0 5,0 3,0 1,5 3,5 1x 6 WV110 / WV310 WV ,0 6,0 3,0 1,5 4,5 1x 8 WV112 / WV312 WV ,0 6,0 3,0 1,5 4,5 1x 8 WV112 / WV312 WV ,5 7,5 2,5 1,5 5,5 1x 10 WV112 / WV312 WV ,5 7,5 2,5 1,5 5,5 1x 10 WV112 / WV312 Plate Clamping Plate -

50 Akcesoria BBP - BBJ Plastikowe żebra przegrody Mat.: Tworzywo o dużej odporności na wysoką temperaturę REF D1 D2 L1 L2 X min. S1 S2 d REF. O-RING (VITON 200 C) BBP ,5 2,0 2,4 BBJ 0001 BBP ,8 2,0 2,4 BBJ 0002 BBP ,0 2,4 2,9 BBJ 0003 BBP ,2 2,4 2,9 BBJ 0004 BBP - BBJ Plastikowe żebra przegrody Mat.: Tworzywo o dużej odporności na wysoką temperaturę REF D1 D2 D3 D4 L1 L2 S1 REF. O-RINGE (VITON 200 C) BBP M6 11, ,5 BBJ0101 BBP M8 15, ,8 BBJ0102 BBP M12 21, ,0 BBJ0103 BBP M16 25, ,2 BBJ

51 Akcesoria Instrukcje montażu BBP Instrukcje montażu BBP -

52 Akcesoria BB Mosiężne przegrody wkręcane REF R B L L1 T d SW BB-100-1/8 1/8 BSPT 8, ,6 8,5 5 BB-200-1/8 1/8 BSPT 8, ,6 8,5 5 BB-125-1/4 1/4 BSPT 11, ,4 11,5 7 BB-250-1/4 1/4 BSPT 11, ,4 11,5 7 BB-150-3/8 3/8 BSPT 14, ,4 15,0 8 BB-300-3/8 3/8 BSPT 14, ,4 15,0 8 BB-200-1/2 1/2 BSPT 18, ,4 18,5 10 BB-400-1/2 1/2 BSPT 18, ,4 18,5 10 BB-300-3/4 3/4 BSPT 23, ,2 23,5 12 BB-500-3/4 3/4 BSPT 23, ,2 23,5 12 Mosiężne przegrody wkręcane są wykonane w całości z wysokiej jakości mosiądzu. Element przegrody właściwej przylutowany jest na twardo do korka zapewniając długą żywotność i niezawodność. Zapewniają szczelność w warunkach wysokiego ciśnienia poprzez celową różnicę zbieżności pomiędzy korkiem i otworem gwintowanym. Spiralne przegrody polepszają równowagę chłodzenia poprzez wytwarzania zawirowań w kanale powodujących efektywny ruch środka chłodzącego. -

53 Akcesoria Mosiężne spiralne przegrody wkręcane BBS Rotations REF R G B L L1 T d1 OBROTY SW BBS-100-1/16 1/16 BSPT 51 6, ,6 6, BBS-200-1/16 1/16 BSPT 102 6, ,6 6, BBS-100-1/8 1/8 BSPT 51 8, ,6 8, BBS-200-1/8 1/8 BSPT 102 8, ,6 8, BBS-125-1/4 1/4 BSPT 51 11, ,4 11, BBS-250-1/4 1/4 BSPT , ,4 11, BBS-150-3/8 3/8 BSPT 51 14, ,4 15, BBS-300-3/8 3/8 BSPT , ,4 15, BBS-200-1/2 1/2 BSPT 76 18, ,4 18, BBS-400-1/2 1/2 BSPT , ,4 18, BBS-300-3/4 3/4 BSPT , ,2 23, BBS-500-3/4 3/4 BSPT , ,2 23, BBS BSPT , ,2 28, BBS BSPT , ,2 28,

54 Akcesoria BB Mosiężne przegrody wkręcane REF M SW B L L1 T d BB-100-M8x0,75 M8x0,75 4 5, ,6 6 BB-200-M8x0,75 M8x0,75 4 5, ,6 6 BB-100-M10x1 M10x1 5 7, ,6 8 BB-200-M10x1 M10x1 5 7, ,6 8 BB-125-M12x1,5 M12x1,5 6 9, ,0 10 BB-250-M12x1,5 M12x1,5 6 9, ,0 10 BB-150-M16x1,5 M16x1,5 8 13, ,4 14 BB-300-M16x1,5 M16x1,5 8 13, ,4 14 BB-150-M20x1,5 M20x1, , ,4 18 BB-200-M20x1,5 M20x1, , ,4 18 BB-300-M20x1,5 M20x1, , ,4 18 BB-400-M20x1,5 M20x1, , ,4 18 BB-150-M24x2 M24x , ,5 20 BB-300-M24x2 M24x , ,

55 Akcesoria Mosiężne spiralne przegrody wkręcane BBS REF M G SW B L L1 T 2D1 Obroty BBS-100-M8x0,75 M8x0, , , BBS-200-M8x0,75 M8x0, , , BBS-300-M8x0,75 M8x0, , , BBS-100-M10x1 M10x , , BBS-200-M10x1 M10x , , BBS-300-M10x1 M10x , , BBS-125-M12x1,5 M12x1, , , BBS-250-M12x1,5 M12x1, , , BBS-150-M16x1,5 M16x1, , , BBS-300-M16x1,5 M16x1, , , BBS-150-M20x1,5 M20x1, , , BBS-300-M20x1,5 M20x1, , , BBS-150-M24x2 M24x , , BBS-300-M24x2 M24x , ,

56 Akcesoria V Kaskadowe złącza wodne REF Rp M A B D C L V 485 1/ V / V / V / V 445 1/ V / V / V / V 585 1/ V / V / V / V 545 1/ V / V / V / Kaskadowe złącza wodne są idealnym rozwiązaniem do chłodzenia form do tworzyw sztucznych i form do odlewów ciśnieniowych w przypadku kiedy nie ma możliwości zastosowania wierconych kanałów wodnych w bloku z powodu kolizji z kołkami wyrzutników, sworzni tulei zrywającej, itp. Mosiężna rurka zapewnia sztywność wymaganą do zachowania jednolitego odstępu wewnątrz kanału wodnego i jest wkręcana do wewnątrz korpusu dla lepszego podparcia. Kanały wodne mogą być połączone do tej samej strony lub stron przeciwnych sześciokątnego korpusu z mosiądzu. -

57 Akcesoria Korpus V REF Rp A B D C V 48 1/8 BSP V 44 1/4 BSP V 58 1/8 BSP V 54 1/4 BSP Rurki zasilające VR REF d L VR-6x Rury przedłużające Mat.: Cynkowane VL REF R d L VL 1/4 x 50 1/4 BSPT 9 50 VL 1/4 x 100 1/4 BSPT VL 1/4 x 150 1/4 BSPT VL 1/4 x 200 1/4 BSPT Wtyczki ciśnieniowe AN REF R L SW AN - 8 1/8 BSPT 8 5 AN - 4 1/4 BSPT

58 Akcesoria T 2000 Kaskadowe złącza wodne Mat.: Rurka: Stal niklowana Cylinder: niklowany O-Ring(Viton) Mat. Brass Nickel plated Mat. Steel Nickel plated for Ød 1,25 / 1,65 / 5,45 Mat. Brass Nickel plated for Ød 0,8 / 2,4 / 2,95 / 3,0 / 3,3 / 4 / 5 / 6 / 7,95 Note: T max: 200 C REF d1 d x L d1 d2 d4 d3 L1 L3 a b REF. O-RING T ,80x ,2 2 1,0 15 1,2 3,0 1,1 DR x2 T ,25x ,2 2 1,5 15 1,2 3,0 1,1 DR x2 T ,65x ,2 2 2,0 15 1,2 3,0 1,1 DR x2 T ,40x ,2 2 3,2 15 1,2 3,0 1,1 DR x2 T ,00x ,2 2 4,0 15 1,2 3,0 1,1 DR x2 T ,80x ,0 3 1,0 20 1,6 5,5 2,2 DR x2 T ,80x ,0 3 1,0 20 1,6 5,5 2,2 DR x2 T ,25x ,0 3 1,5 20 1,6 5,5 2,2 DR x2 T ,25x ,0 3 1,5 20 1,6 5,5 2,2 DR x2 T ,65x ,0 3 2,0 20 1,6 5,5 2,2 DR x2 T ,65x ,0 3 2,0 20 1,6 5,5 2,2 DR x2 T ,40x ,0 3 3,2 20 1,6 5,5 2,2 DR x2 T ,40x ,0 3 3,2 20 1,6 5,5 2,2 DR x2 T ,95x ,0 3 4,0 20 1,6 5,5 2,2 DR x2 T ,95x ,0 3 4,0 20 1,6 5,5 2,2 DR x2 T ,30x ,0 3 4,5 20 1,6 5,5 2,2 DR x2 T ,30x ,0 3 4,5 20 1,6 5,5 2,2 DR x2 T ,00x ,0 6 5,0 30 1,6 9,8 3,4 DR x2 T ,00x ,0 6 5,0 30 1,6 9,8 3,4 DR x2 T ,00x ,0 6 6,0 30 1,6 9,8 3,4 DR x2 T ,00x ,0 6 6,0 30 1,6 9,8 3,4 DR x2 T ,45x ,0 6 7,0 30 1,6 9,8 3,4 DR x2 T ,45x ,0 6 7,0 30 1,6 9,8 3,4 DR x2 T ,00x ,0 6 8,0 30 1,6 9,8 3,4 DR x2 T ,00x ,0 6 8,0 30 1,6 9,8 3,4 DR x2 T ,95x ,0 6 10,0 30 1,6 9,8 3,4 DR x2 T ,95x ,0 6 10,0 30 1,6 9,8 3,4 DR x2 -

59 Akcesoria T

60 Akcesoria WWK Głowica REF D L1 WWK WWK WWK WWK WWK WWK WWK WWK WWM Element środkowy REF D L2 WWM WWM WWM WWM WWM WWM WWM WWM WWF Podstawa REF D L3 d WWF WWF WWF WWF WWF WWF WWF WWF WWK-WWM-WWF Plastikowe rdzenie chłodzące -

61 Akcesoria Duo Press 60, pompa ciśnieniowa do prób szczelności linii chłodzących Specyfikacja techniczna: DUO-Press 60 A B C D F E Ciśnienie: Ciężar: Średnica tłoka Ciecz testowa: REF DUO maks. 60 bar 5 kg tłok 1: 16 mm tłok 2: 10 mm woda lub olej Aby sprawdzić system 1. Podłączyć nakrętkę złacza węża ciśnieniowego do układu, który wymaga sprawdzenia. Następnie należy napełnić układ odpowiednim płynem. 2. Umieścić przezroczysty wąż ssący w cyrkulowanym płynie. 3. Użyć dźwigni F, aby nacisnąć oba tłoki A i B w dół, do zatrzymania. 4. Dokręcić całkowicie oba tłoki obracając dźwignią w prawo. 5. Obracać jednostką sterującą C w prawo do zatrzymania. 6. Obracając delikatnie dźwignią F od lewej do prawej zwolniony zostanie zaczep w dużym tłoku, teraz można pompować do ciśnienia 15 bar. 7. Aby uzyskać wyższe cisnienia przy mniejszym nakładzie sił, należy najpierw nacisnąć dźwignię całkowicie do dołu, a następnie w lewo. Załączy się zaczep. 8. Dalsze obracanie dźwigni w lewo powoduje rozdzielenie obu tłoków, A i B. 9. Teraz można osiągnąć bez wysiłku ciśnienie do 60 bar pompując poprzez najmniejszy tłok. Aby opróżnić system 1. Aby połączyć oba tłoki, A i B dźwignię F należy nacisnąć całkowicie w dół i obrócić w prawo. 2. Kontynuować delikatne pokręcanie dźwignią F tłoki znajdą się teraz w pozycji spoczynkowej. Kiedy załączy się zaczep D słyszalne będzie delikatne kliknięcie: 3. Obrócić jednostkę sterującą C w lewo. Płyn pod ciśnieniem przepływa przez układ pompy i powraca przez wąż ssący z powrotem do zbiornika. REF DUO-0060 Kaskadowe złącza wodne EAS REF EAS

62 Akcesoria WL WM - WH Ciepłowody Conductive grease Evaporator Condensor WL C WM C WH C Sheath Capillary wick WLG C WMG C WHG C Opis ogólny Ciepłowody DME są urządzeniami statycznymi charakteryzującymi się bardzo wysokim stopniem przewodnictwa cieplnego (ponad tysiąc razy większym niż prędy miedziane). Umożliwiają one ważne przekazywanie energii cieplnej przy bardzo niskim gradiencie temperatury (zaledwie kilka stopni). Działanie Ciepłowody DME działają na zasadzie ciepła przemiany fazowej przy różnicy temperatur pomiędzy końcami wynoszącej zaledwie 10 C. Po gorącej stronie rurki ciecz paruje absorbując energię. Powstała para przemieszcza się do zimnego końca rurki gdzie kondensuje i uwalnia energię. Następnie ciecz powraca za sprawą grawitacji i kapilarności na przeciwną stronę. Kapilarność ma miejsce w siatce wewnątrz pręta. Serwis DME DME przedstawia zalecenia dotyczące najbardziej efektywnego sposobu użytkowania ciepłowodów w formach wtryskowych lub odlewniczych. W większości przypadków analiza zastosowania określi szacowany czas cyklu. Wystarczy wypełnić i przesłać faksem lub pocztą załączony kwestionariusz. Nasi specjaliści z dziedziny zastosowań dostarczą odpowiednią ofertę. Zastosowanie Ciepłowody używane są w następujących dziedzinach przemysłu: - Odlewnictwo - Formowanie wtryskowe do: a) Chłodzenia (form) b) Wstępnego podgrzewania materiału c) Wyrównywania temperatur roboczych Zalety 1. Uproszczona budowa formy Ciepłowody DME używane są w rdzeniach, rdzeniach ślizgowych, we wnękach i innych obszarach formy wymagających chłodzenia lub kontroli temperatury. Poza tym możliwość umieszczania ciepłowodów w obszarach niedostępnych dla innych urządzeń chłodzących może jeszcze bardziej uprościć konstrukcję całej formy. W większości przypadków czas wymagany do obróbki skrawaniem i budowy formy jest skrócony co wpływa na obniżenie kosztów jej produkcji. 2. Krótsze czasy cykli Przewody chłodzące w całej formie mogą mieć większe średnice co umożliwia większą prędkość chłodzenia. Większa objętość cieczy przepływającej przez przewody chłodzące powoduje mniejszy ogólny wzrost temperatury cieczy chłodzącej. Zdolność do odprowadzania ciepła z obszarów niedostępnych w inny sposób polepsza całkowite tempo chłodzenia i skraca czas cyklu. 3. Lepsza jakość produktu Ciepłowody przenoszą ciepło do cieczy chłodzącej, powietrza lub elementów formy, rozpraszając je równomiernie na całej swojej długości. To działanie izotermiczne zapewnia szybsze i bardziej równomierne chłodzenie eliminując w ten sposób występowanie gorących miejsc powodujących zagłębienia, rozciąganie i powstawanie plam. 4. Mniejsze koszty konserwacji Zwiększona średnica kanałów wodnych, prędkość środka chłodzącego i pojemności cieplnej eliminują łuszczenie. W rezultacie koszty konserwacji układu chłodzenia i ogólne koszty operacyjne są bliskie zeru. 5. Modernizacja istniejących form i matryc Oprócz wielu swoich zastosowań ciepłowody zostały zastosowane jako części zamienne do bełkotek przegród i zapewniają przewodnictwo cieplne w uprzednio nie chłodzonych obszarach. -
