1 PRACOWNIA PROJEKTOWA OLGA FREDOWICZ Ssnwiec ul. Tatrzańska 6 NIP tel.: PROJEKT SZKOLNEGO PLACU ZABAW przy Miejskim Zesple Szkół nr 1 w Będzinie w ramach prgramu rządweg Radsna Szkła Lkalizacja: BĘDZIN ul. Wlnści 51 Dz. nr 2/16 karta mapy 2 Inwestr: Miejski Zespół Szkół nr 1 w Będzinie, BĘDZIN, ul. Wlnści 51 PROJEKTOWAŁA: mgr inż. arch. OLGA FREDOWICZ upr. bud. 5/SLOKK/2012 czerwiec 2013 r.

2 OPIS TECHNICZNY 1 PODSTAWA OPRACOWANIA Pdstawą pracwania prjektu szklneg placu zabaw są: _zlecenie wyknania prjektu d MZS nr 1 w Będzinie _wizja lkalna w terenie i inwentaryzacja terenu wyknana w maju 2013 r. _kncepcja architektniczna uzgdnina z Dyrektrem MZS nr 1 _bwiązujące przepisy i nrmy budwlane _wytyczne dtyczące rządweg prgramu Radsna Szkła 2 PRZEDMIOT INWESTYCJI 2.1 Zakres pracwania Prjekt bejmuje swim zakresem zagspdarwanie części działki szkły MZS nr 1 wyznacznym pd utwrzenie placu zabaw w prgramie Radsna Szkła. 3 STAN ISTNIEJĄCY 3.1 Płżenie Teren bjęty pracwaniem płżny jest w Będzinie przy ul. Wlnści 51. Teren inwestycji znajduje się na grdznej działce Miejskieg Zespłu Szkół nr 1 w Będzinie. Prjektwany plac zabaw zlkalizwan w pbliżu główneg wyjścia z budynku szkły na terenie sprtwym szkły. W pbliżu bisk wielfunkcyjne, bieżnia. 3.2 Ukształtwanie Teren na którym znajduje się prjektwany plac zabaw spełnia wymgi prgramu Radsna Szkła - jest t teren w kształcie prstkąta, pwierzchni 240 m 2 pzbawiny jest lkalnych zagłębień terenu, nawierzchnia jest prśnięta trawą. Na terenie prjektwaneg placu zabaw raz w pbliżu rśnie kilka drzew. D terenu inwestycji brak jest djazdu w związku z czym prjektuje się wyknanie tymczasweg-na czas budwy-wjazdu prwadząceg przez nawierzchnię bieżni. Planuje się naprawę uszkdzneg fragmentu bieżni szerkści kł 2,5 m 3.3 Wypsażenie Teren przeznaczny na plac zabaw wlny jest d jakichklwiek budynków, budwli i elementów małej architektury Teren jest świetlny. W bezpśrednim sąsiedztwie znajduje się teren utwardzny-kstką betnwą raz biska sprtwe ze specjalistyczną nawierzchnią. 3.4 Uzbrjenie terenu Na terenie prjektwaneg placu zabaw znajduje się kabel elektryczny zasilająceg słupy świetleniwe. W pbliżu znajdują się sieci kanalizacji sanitarnej i deszczwej.

3 3.4 Ogrdzenie Teren placu zabaw znajduje się w brębie grdzenia terenu MZS nr 1. Dla bezpieczeństwa dzieci użytkujących plac zabaw zaprjektwan grdzenie wyskści 1 m dgradzające plac zabaw d skarpy. 4 PROJEKT 4.1 Załżenia prgramwe Zgdnie z ustaleniem z Inwestrem funkcja terenu przewidziana jest jak gólndstępny teren rekreacyjny, wypsażny w nwe urządzenia zabawwe i elementy małej architektury. Prjektwany plac zabaw przeznaczny jest dla dzieci w wieku szklnym. Dla zwiększenia bezpieczeństwa utwrzne zstaną nawierzchnie tłumiące uderzenia, w miejscach wymaganych nrmą EN 1176 i EN Bilans terenu POWIERZCHNIA TERENU OPRACOWANIA 500 m 2 POWIERZCHNIA TERENU Z WYBUDOWANĄ NAWIERZCHNIĄ ELASTYCZNĄ ZGODNĄ Z NORMĄ EN 1177 W KOLORZE POMARAŃCZOWYM RAL 2011 POWIERZCHNIA TERENU Z WYBUDOWANĄ NAWIERZCHNIĄ ELASTYCZNĄ ZGODNĄ Z NORMĄ EN 1177 W KOLORZE CIEMNONIEBIESKIM RAL ,9 m 2 wg. załżeń prgramu Radsna Szkła 240 m 2 +/- 10 %= m 2 51,1 m 2 wg. załżeń prgramu Radsna Szkła-50 m 2 +/- 10 %= m 2 POWIERZCHNIA NAWIERZCHNI TRAWIASTEJ 200 m Rbty budwlane Przewiduje się zdjęcie warstwy humusu z całej pwierzchni terenu przeznacznej pd nawierzchnię bezpieczną, zniwelwanie terenu następnie wyknanie wykpów pd urządzenia zabawwe-ich mntaż i sadzenie. Następnie należy wyknać naniesienie warstw pdbudwy-pdłża nie przepuszczalneg-betn ze zbrjeniem rzprsznym- dbraneg d grubści nawierzchni bezpiecznej ze spadkami wielkści 1% w kierunkach zaznacznych na rysunkach. Warstwa ta będzie stanwić pdbudwę pd nawierzchnię bezpieczną-elastyczną. Należy zastswać dylatacje technlgiczne płyty betnwej (gr. 10 cm). Całą tą pwierzchnię należy grdzić krawężnikiem elastycznym prawinym w betnie. P zakńczeniu mntażu urządzeń zabawwych, równcześnie z kształtwaniem nawierzchni bezpiecznej należy załżyć trawnik z rlki, zamntwać grdzenie panelwe(słupki sadzne na betnie + panele systemwe) przeprwadzić rekultywację trawnika na skarpie raz fragmentów trawnika zniszczneg przez prace budwlane następnie sadzić ksz, tablicę infrmacyjną wraz z regulaminem raz ławki (wg. rysunków). Równcześnie z pracami nad mdelwaniem terenu wyknać kryt dwadniające wraz z pdłączeniem d studzienki kanalizacji deszczwej. W związku z wyknaniem tymczasweg djazdu d terenu inwestycji (wg. rysunku) planuje się

4 wyknanie naprawy uszkdznej nawierzchni bieżni raz fragmentów trawnika. 4.4 Plantwanie P zakńcznych pracach przy mntażu urządzeń i krawężników raz nawierzchni prjektuje się wyplantwanie i rekultywację zniszcznych przez prace budwlane (w tym fragmentu w klicach tymczasweg djazdu d terenu inwestycji) fragmentów trawnika raz trawnika na skarpie. 4.5 Nawierzchnia bezpieczna z EPDM w płytkach 50 x50 cm Przewiduje się wyknanie nawierzchni bezpiecznej-elastycznej spełniającej wymagania nrmy EN 1176 raz EN 1177 na pwierzchni 300 m 2 (w tym nawierzchnia pmarańczwa gr ,9 m 2 raz nawierzchnia niebieska gr. 40 mm-51,1 m 2 ). Grubść nawierzchni dstswana jest d wyskści swbdneg upadku z pszczególnych urządzeń zabawwych w ich strefach bezpśrednieg funkcjnwania (wg. instrukcji prducenta urządzeń zabawwych). Nawierzchnia graniczna będzie krawężnikami elastycznymi 50 x250 x1000 mm. Zaprjektwan w parciu nawierzchnię bezpieczną elastyczną firmy CASAR kft dpuszcza się rzwiązania równważne Nawierzchnia bezpieczna w płytkach 50x50 cm_ grubść 40 mm _ pmarańczwa RAL 2011 i niebieska RAL 5003 Zbudwana będzie z następujących warstw: nawierzchnia bezpieczna-elastyczna amrtyzująca upadek z wyskści d wyskści 1,5 m w płytkach 50x50 cm w klrze pmarańczwym np.: grubść 40 mm HIC=1,5 m płyta betnwa gr. 10 cm- B20 ze zbrjeniem rzprsznym np.: FIBERMESH z ukształtwanymi spadkami 1%-zgdnie z ukształtwaniem terenu-wg. rysunku warstwa chudeg betnu-b7,5 -gr 5 cm piasek zagęszczny Is=1 _gr. 10 cm grunt rdzimy ustabilizwany Zieleń Prjektuje się wyknanie trawnika z rlki raz rekultywację istniejąceg trawnika na skarpie (przekpanie, ułżenie siatek zabezpieczających przed suwaniem się ziemi, nawżenie ziemi, plantwanie, wałwanie, wysiew nasin) a także nasadzenia krzewów iglastych thuja ccidentalis Wypsażenie pdstawwe _urządzenia zabawwe-wymagania Zaprjektwane urządzenia zabawwe wyknane w knstrukcji z malwaneg drewna klejneg zabezpieczneg przed wilgcią. belki nśne mcujące plac zabaw w pdłżu winny być wyknane z drewna spełniająceg wymagania nrmy EN 350 słupy drewniane z drewna ssnweg klejneg, prfil kwadratwy, zakńczne d góry twrzywwymi kłpakami, knstrukcje nśne wypsażne w rwki mntażwe dla innych elementów łącznych, drewn (ssna półncn skandynawska), klejne warstww, pddane impregnacji głębk ciśnieniwej i 2 krtnie pmalwana w klrach ustalnych z Zamawiającym

5 śruby, elementy metalwe-wszystkie stswane cynkwane i malwane prszkw, elementy skręcane zabezpieczne kłpakami, ślizg zjeżdżalni z blachy stalwej nierdzewnej z jedneg elementu gr. 2 mm, daszki, barierki, balkniki, słnki- z HDPE, drabinki linwe- mcwane d knstrukcji za pmcą liny z twrzywa sztuczneg, aluminiwe szczeble drabinki są andwane i malwane prszkw są przymcwane d stalwej liny zbrjnej za pmcą śrub, liny z rdzeniem stalwym, łączymy je elementami zdbnymi sprawdznej wytrzymałści i zakńczny aluminiwą kauszą. sprężyny bujaków sprężynwych-stal cynkwana z pwłką epksydwą malwaną prszkw, drewniane elementy bujaków sprężynwych-hdpe w dpwiednich klrach, siedziska i uchwyty- wyknane z pliprpylenu wzmcnineg włóknem szklanym, barierki-wyskść min. 76 cm d pzimu pdestu, pręcze impregnwane, pinwe deseczki wykńczne lakierem na bazie wdy deski pdestwe- impregnwane, śrdkwe belki z impregnwaneg drewna ssnweg lakierwaneg schdki -z impregnwaneg i malwaneg drewna klejneg ssnweg stpy stalwe d ktwienia-wyknane z gniw cynkwanej stali- długści k. 70 cm, całść zestawów zabawwych mntwana na stalwych wsprnikach wys. 700 mm i średnicy 60 mm, wsprniki mntwane na stalwych łapach uwaga elementy słupów drewnianych nśnych łączne z ze słupami metalwymi, za pmcą 4 śrub w płaszczyźnie pinwej, wsprniki i łapy stalwe przystswane d betnwania w gruncie (min.20cm), materiały, substancje, śruby i inne płączenia raz elementy zabezpieczające wykrzystane przy prdukcji i mntażu mają psiadać wymagane atesty i dpuszczenia zgdnie z PN-EN wszystkie drewniane elementy mają być wyszlifwane i gładkie elementy wyknane z materiałów nadających się d pnwneg przetwrzenia.

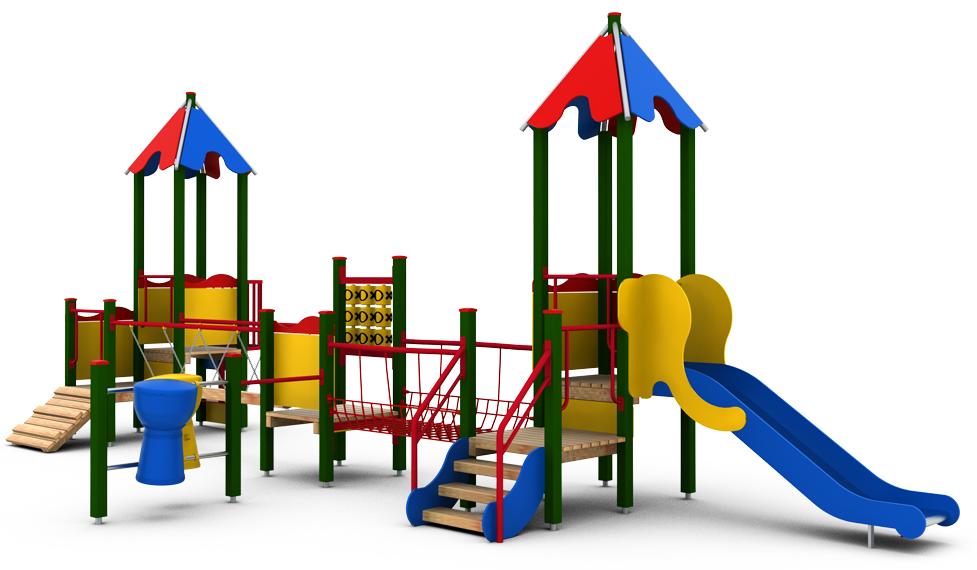

6 4.5.4 Wypsażenie pdstawwe _urządzenia zabawwe Urządzenia wyknane zgdnie z PN-EN :2009 Wypsażenie placów zabaw. Ogólne wymagania. Pdane urządzenia i zestawy zabawwe są przykładwe dpuszcza się rzwiniązania równważne. 1. zestaw zabawwy wielfunkcyjny np.: Saternus Balbinka 01-lub równważne Gabaryty urządzenia: 8,80m x 4,07m Strefa funkcjnwania: 12,21m x 7,07m Wyskść upadkwa: 0,90m Głębkść psadwienia: -0,60m Pwierzchnia strefy funkcjnalnej: 56,77m² Sugerwany wiek użytkwnika: d 3 lat ELEMENTY SKŁADOWE: Balknik - 1 sztuk Gra integracyjna "Kółk i Krzyżyk" - 1 sztuk Mstek z lin - 1 sztuk Pmst ruchmy - 1 sztuk Rurka d przewrtów - 1 sztuk Schdy wejściwe wys. 55 cm - 1 sztuk Schdy wejściwe wys. 60cm - 1 sztuk Sklepik mały - 1 sztuk Tam-Tam mały - 1 sztuk Trap wejściwy wys. 0,55m - 1 sztuk Trap wejściwy wys. 60cm - 1 sztuk Wieża bez dachu, pdest wys. 0,55m - 3 sztuk Wieża z dachem, pdest wys. 90cm - 2 sztuk Zjeżdżalnia wys. 90cm - 1 sztuk

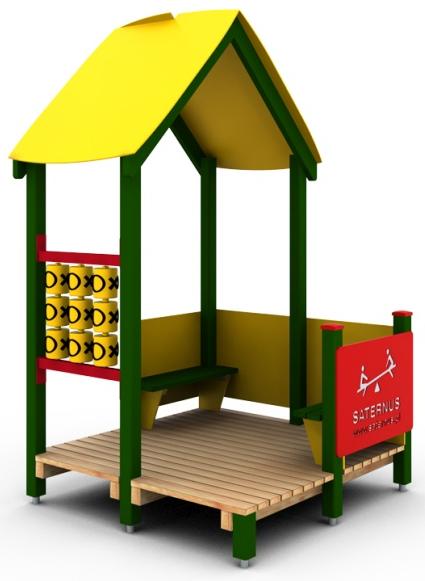

7 2. zestaw zabawwy - dmek np.: Saternus Agatka z pdestem kd: lub równważne Gabaryty urządzenia: 1,87m x 1,80m Strefa funkcjnwania: 4,67m x 4,67m Wyskść upadkwa: 0,30m Głębkść psadwienia: -0,60m Pwierzchnia strefy funkcjnalnej: 19,88m² Sugerwany wiek użytkwnika: d 3 lat 3. kiwak na sprężynie np.: Saternus Knik-lub równważne kd: Gabaryty urządzenia: 0,92m x 0,29m Strefa funkcjnwania: 3,92m x 3,29m Wyskść upadkwa: 0,45m Głębkść psadwienia: -0,60m Pwierzchnia strefy funkcjnalnej: 10,99m² Sugerwany wiek użytkwnika: d 3 lat 4. kiwak na sprężynie np.: Saternus Krkdyl-lub równważne kd: Gabaryty urządzenia: 1,09m x 0,30m Strefa funkcjnwania: 4,09m x 3,30m Wyskść upadkwa: 0,45m Głębkść psadwienia: -0,60m Pwierzchnia strefy funkcjnalnej: 12,39m² Sugerwany wiek użytkwnika: d 3 lat Urządzenie wyknane zgdnie z PN-EN :2009 Wypsażenie placów zabaw. Ogólne wymagania bezpieczeństwa i metdy badań. 5. zestaw zabawwy np.: Saternus Emilka 01-lub równważne kd: Gabaryty urządzenia: 3,85m x 1,23m Strefa funkcjnwania: 7,35m x 3,88m Wyskść upadkwa: 0,90m Głębkść psadwienia: -0,60m Pwierzchnia strefy funkcjnalnej: 22,74m² Sugerwany wiek użytkwnika: d 3 lat bezpieczeństwa i metdy badań. ELEMENTY SKŁADOWE: Schdy wejściwe wys. 90cm - 1 sztuk Wieża z dachem, pdest wys. 90cm - 1 sztuk Zjeżdżalnia wys. 90cm - 1 sztuka

8 6. zestaw zabawwy wielfunkcyjny np.: Saternus Przedszklak-lub równważne kd: Gabaryty urządzenia: 4,36m x 4,06m Strefa funkcjnwania: 7,36m x 7,56m Wyskść upadkwa: 0,90m Głębkść psadwienia: -0,60m Pwierzchnia strefy funkcjnalnej: 37,22m² Sugerwany wiek użytkwnika: d 3 lat ELEMENTY SKŁADOWE: Balknik - 1 sztuk Mstek z lin - 1 sztuk Rura strażacka wys. 90cm - 1 sztuk Ścianka wspinaczkwa wys. 90cm - 1 sztuk Sklepik mały - 1 sztuk Tam-Tam mały - 1 sztuk Trap wejściwy wys. 90cm - 1 sztuk Wieża bez dachu, pdest wys. 90cm - 1 sztuk Wieża z dachem, pdest wys. 90cm - 1 sztuk Zjeżdżalnia wys. 90cm - 1 sztuk

9 7. zestaw zabawwy lkmtywa np.: Saternus Lkmtywa z tunelem kd: lub równważne Gabaryty urządzenia: 3,48m x 1,27m Strefa funkcjnwania: 6,47m x 3,88m Wyskść upadkwa: 1,30m Głębkść psadwienia: -0,60m Pwierzchnia strefy funkcjnalnej: 23,09m² Sugerwany wiek użytkwnika: d 3 lat 8. kiwak na przegubach np.: Saternus Tuba-lub równważne kd: Gabaryty urządzenia: 1,00m x 0,76m Strefa funkcjnwania: 4,00m x 3,76m Wyskść upadkwa: 0,31m Głębkść psadwienia: -0,60m Pwierzchnia strefy funkcjnalnej: 13,11m² Sugerwany wiek użytkwnika: d 3 lat Urządzenie wyknane zgdnie z PN-EN :2009 Wypsażenie placów zabaw. Ogólne wymagania bezpieczeństwa i metdy badań Wypsażenie ddatkwe Prjektuje się wypsażenie placu zabaw w regulamin krzystania z placu zabaw, dstswany według wymagań prgramu Radsna Szkła, ksz na śmieci raz dwie ławki metalwdrewniane ŁAWKA METALOWO-DREWNIANA_2 szt. Np.: Saternus Lambda 7 kd: lub równważne

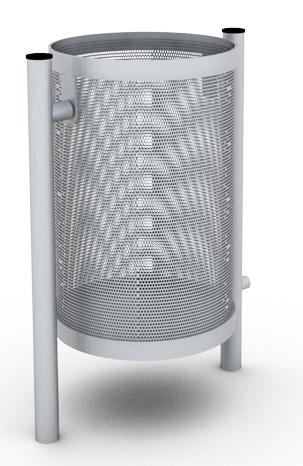

10 4.5.7 KOSZ NA ŚMIECI STALOWY_1 szt. Np.: Saternus, Basic kd: lub równważne Gabaryty urządzenia: 0,52m x 0,34m Głębkść psadwienia: -0,60m TABLICA Z REGULAMINEM raz tablica infrmacyjna według wytycznych prgramu Radsna Szkła _1 szt. Np.: Saternus kd: lub równważne Zakres i treść regulaminu Wyknawca uzgdni z zamawiającym przed wyknaniem. Gabaryty urządzenia: 1,65m x 0,89m Głębkść psadwienia: -0,60m

11 5. DOKUMENTY ODNIESIENIA -Dz.U j.t.praw budwlane. -Dz.U Infrmacja dtycząca bezpieczeństwa i chrny zdrwia raz plan bezpieczeństwa i chrny zdrwia. -Dz.U Ochrna przeciwpżarwa budynków, innych biektów budwlanych i terenów. -Dz.U Warunki techniczne, jakim pwinny dpwiadać budynki i ich usytuwanie. - Dz.U Przeciwpżarwe zapatrzenie w wdę raz drgi pżarwe. Dz.U Wyrby budwlane. -M.P Dpuszczalne stężenia i natężenia czynników szkdliwych dla zdrwia, wydzielane przez materiały budwlane, urządzenia i elementy wypsażenia w pmieszczeniach przeznacznych na pbyt ludzi. PN-EN :2009 Wypsażenie placów zabaw i nawierzchnie - Część 1: Ogólne wymagania bezpieczeństwa i metdy badań PN-EN :2009 Wypsażenie placów zabaw i nawierzchnie - Część 2: Ddatkwe wymagania bezpieczeństwa i metdy badań huśtawek PN-EN :2009 Wypsażenie placów zabaw i nawierzchnie - Część 3: Ddatkwe wymagania bezpieczeństwa i metdy badań zjeżdżalni PN-EN :2009 Wypsażenie placów zabaw i nawierzchnie - Część 4: Ddatkwe wymagania bezpieczeństwa i metdy badań klejek linwych PN-EN :2009 Wypsażenie placów zabaw i nawierzchnie - Część 5: Ddatkwe wymagania bezpieczeństwa i metdy badań karuzeli PN-EN :2009 Wypsażenie placów zabaw i nawierzchnie - Część 6: Ddatkwe wymagania bezpieczeństwa i metdy badań urządzeń kłyszących PN-EN :2009 Wypsażenie placów zabaw i nawierzchnie - Część 7: Wytyczne instalwania, kntrli, knserwacji i eksplatacji PN-EN :2009 Wypsażenie placów zabaw i nawierzchnie - Część 10: Ddatkwe wymagania bezpieczeństwa i metdy badań całkwicie budwanych urządzeń d zabawy PN-EN :2009 Wypsażenie placów zabaw i nawierzchnie - Część 11: Ddatkwe wymagania bezpieczeństwa i metdy badań sieci przestrzennej

12 BIOZ infrmacja dtycząca bezpieczeństwa i chrny zdrwia PROJEKT SZKOLNEGO PLACU ZABAW przy Miejskim Zesple Szkół nr 1 w Będzinie w ramach prgramu rządweg Radsna Szkła Lkalizacja: BĘDZIN ul. Wlnści 51 Dz. nr 2/16 karta mapy 2 Inwestr: Miejski Zespół Szkół nr 1 w Będzinie, BĘDZIN, ul. Wlnści 51 PROJEKTOWAŁA: mgr inż. arch. OLGA FREDOWICZ upr. bud. 5/SLOKK/2012 czerwiec 2013r.

13 1. ZAKRES ROBÓT DLA CAŁEGO ZAMIERZENIA BUDOWLANEGO ORAZ KOLEJNOŚĆ REALIZACJI POSZCZEGÓLNYCH OBIEKTÓW Przygtwanie terenu inwestycji, wyknanie tymczasweg daj zadu na teren budwy, zdjęcie humusu, przygtwanie elementów małej architektury, wyknanie pdbudwy i mntaż nawierzchni bezpiecznej, mntaż i grdzenia, wyknanie kryta dwadniająceg wraz z pdłączeniem d studzienki kanalizacji, wyknanie nasadzeń krzewów raz wyknanie trawnika. 2. ZAKRES I KOLEJNOŚĆ ROBÓT 2.1 przygtwanie terenu budwy 2.2 krytwanie i wywóz nadmiaru ziemii 2.3 wykp pd fundamenty prefabrykwane urządzeń zabawwych 2.4 mntaż elementów małej architektury w tym urządzeń zabawwych wraz z fundamentami 2.5 mntaż brzeża z krawężników elastycznych 2.6 wyknanie kryta dwadniająceg wraz z pdłączeniem d istniejącej studni kanalizacyjnej 2.7 wyknanie warstw pdbudwy pd nawierzchnię bezpieczną 2.8 mntaż nawierzchni bezpiecznej 2.9 załżenie trawnika darniweg z rlki 2.10 rekultywacja trawnika na skarpie 2.11 likwidacja tymczasweg djazdu d placu budwy i dtwrzenie zniszczneg fragmentu bieżni 3. WYKAZ ISTNIEJĄCYCH OBIEKTÓW BUDOWLANYCH W pbliżu budynek szkły, istniejący łapacz piłek, biska ze specjalistyczną nawierzchnią. Na terenie inwestycji: istniejące drzewa-d zachwania, skarpa. 4. WSKAZANIE ELEMENTÓW ZAGOSPODAROWANIA DZIAŁKI LUB TERENU, KTÓRE MOGĄ STWARZAĆ ZAGROŻENIE BEZPIECZEŃSTWA I ZDROWIA LUDZI Na terenie pracwania znajduje się kabel elektryczny zasilający świetlenie zewnętrzne terenów sprtwych. W pbliżu znajduje się bczne wejście na teren i d budynku MZS. W pbliżu znajduje się sieć kanalizacji sanitarnej i wdnej. 5.WSKAZANIE DOTYCZĄCE PRZEWIDYWANYCH ZAGROŻEŃ WYSTĘPUJĄCYCH PODCZAS REALIZACJI ROBÓT BUDOWLANYCH, OKREŚLAJĄCE SKALĘ I RODZAJE ZAGROŻEŃ ORAZ MIEJSCE I CZAS ICH WYSTĄPIENIA Zagrżenie w czasie manewrwania sprzętem, pjazdami pdczas wyknywania prac ziemnych. Zachwać szczególną strżnść przy wyknywaniu prac ziemnych w bszarze występwania kabla elektryczneg, instalacji kanalizacji raz przy pracach w pbliżu istniejąceg łapacza piłek, nawierzchni specjalistycznych bisk sprtwych raz drzew. 6. WSKAZANIE SPOSOBU PROWADZENIA INSTRUKTAŻU PRACOWNIKÓW PRZED PRZYSTĄPIENIEM DO REALIZACJI ROBÓT SZCZEGÓLNIE NIEBEZPIECZNYCH Pracwnicy pwinni zstać przeszkleni w zakresie przepisów BHP bwiązujących przy wyknywaniu rbót budwlanych. Wskazanie śrdków technicznych i rganizacyjnych, zapbiegających niebezpieczeństwm wynikającym z wyknywania rbót budwlanych w strefach szczególneg zagrżenia zdrwia lub w ich sąsiedztwie w tym zapewniających bezpieczną i sprawną kmunikację, umżliwiającą szybką ewakuację na wypadek pżaru, awarii innych zagrżeń. Nie występują strefy szczególneg zagrżenia. Zakres rbót budwlanych twarzyszących realizacji niniejszeg zamierzenia prjektweg bejmuje przypadki wyszczególnine w 6 Rzprządzenia Ministra Infrastruktury z dn. 23 czerwca 2003r. (Dz. U. Nr 120, pz. 1126). Planwane rbty muszą być wyknane z zachwaniem szczególnej strżnści i według zaleceń kierwnika budwy. Wszystkie rbty należy prwadzić z zachwaniem wszystkich bwiązujących przepisów BHP i p.pż. W szczególnści należy przestrzegać wymagań zawartych w Rzprządzeniu Ministra Infrastruktury z dnia 06 luteg 2003r. W sprawie bezpieczeństwa i higieny pracy pdczas wyknywaniu rbót budwlanych (Dz. U. Nr 47 z 2003r. pz. 401). Kierwnik budwy jest zbwiązany każdrazw dknać instruktażu pracwników przed przystąpieniem d klejneg etapu rbót. Przy wjeździe na teren umieścić tablicę infrmacyjną budwy. Teren wygrdzić za pmcą grdzenia tymczasweg i zabezpieczyć przed dstępem dzieci krzystających z terenu szkły. UWAGA! Prace należy prwadzić pd nadzrem sób psiadających dpwiednie uprawnienia budwlane. Zachwać szczególną strżnść przy prwadzeniu prac ziemnych przy kablu elektrycznym raz w pbliżu istniejących drzew a także przy istniejących elementach zagspdarwania terenu-teren utwardzny-kstką betnwą, schdach terenwych raz specjalistycznych nawierzchniach bisk sprtwych.

14 Ssnwiec, 10 czerwca 2013 r. OŚWIADCZENIE Oświadczam, że: PROJEKT SZKOLNEGO PLACU ZABAW przy Miejskim Zesple Szkół nr 1 w Będzinie w ramach prgramu rządweg Radsna Szkła wyknany w czerwcu 2013 r. przez Pracwnię Prjektwą Olga Fredwicz w Ssnwcu przy ul. Tatrzańskiej 6 sprządzny zstał zgdnie z bwiązującymi przepisami raz zasadami wiedzy technicznej.

15 SPIS RYSUNKÓW: RYS. 1_PROJEKT ZAGOSPODAROWANIA TERENU_skala 1:1000 RYS. 2_PROJEKT PLACU ZABAW_skala 1:150 RYS. 3_ PROJEKT PODBUDOWY POD NAWIERZCHNIĘ BEZPIECZNĄ_PRZEKRÓJ_skala 1:20

16 SPIS ZAWARTOŚCI STRONA TYTUŁOWA strna 1 SPIS ZAWARTOŚCI strna 2 OŚWIADCZENIE PROJEKTANTA strna 3 UPRAWNIENIA I PRZYNALEŻNOŚCI DO IZBY ZAWODOWEJ PROJEKTANTA strny 4-5 OPIS TECHNICZNY strny 6-15 BIOZ strna SPIS RYSUNKÓW strna 18 RYSUNKI strny 19-21
