1 Rządwy prgram rzwju małej infrastruktury sprtw-rekreacyjnej charakterze wielpkleniwym Otwarte Strefy Aktywnści (OSA)-Prjekt budwlany siłwni zewnętrznej w m. Wierzbie gmina Pierzchnica Spis treści I. OPIS TECHNICZNY Pdstawa frmaln - prawna: Zakres i szczegółwść pracwania: Pwierzchnia pracwania: Opis terenu: Załżenia prjektwe: Prgram siłwni zewnętrznej i terenu rekreacyjneg: Harmngram prac przy wyknywaniu siłwni zewnętrznej i strefy rekreacyjnej: Nawierzchnie amrtyzujące: Elementy siłwni zewnętrznej: Bezpieczeństw na siłwni zewnętrznej i terenie rekreacyjnym Dane infrmujące wpisie d rejestru zabytków Infrmacje i dane przewidywanych zagrżeniach dla śrdwiska Dane kreślające wpływ eksplatacji górniczej na działkę ZAŁĄCZNIKI... 12

2 Rządwy prgram rzwju małej infrastruktury sprtw-rekreacyjnej charakterze wielpkleniwym Otwarte Strefy Aktywnści (OSA)-Prjekt budwlany siłwni zewnętrznej w m. Wierzbie gmina Pierzchnica I. OPIS TECHNICZNY 1. Pdstawa frmaln - prawna: 1.1. Zlecenie z dn r 1.2. Mapa sytuacyjna terenu bjęteg pracwaniem skala 1: Inwentaryzacja terenu na pdstawie aktualizwanej mapy zasadniczej(skala 1:500) 2. Zakres i szczegółwść pracwania: 2.1. Przedmit pracwania Przedmitem pracwania jest wyknanie prjektu zagspdarwania siłwni zewnętrznej w m. Wierzbie gmina Pierzchnica Cel pracwania Celem pracwania jest wyknanie dkumentacji umżliwiającej wyknanie siłwni zewnętrznej Zakres pracwania Zakres pracwania bejmuje: Inwentaryzację terenu, Przedstawienie prgramu siłwni zewnętrznej Lkalizację przestrzenną elementów, Określenie warunków i wymagań dtyczących prac budwlanych. Dkumentacja prjektu zawiera: Część rysunkwa: Rys.1 Zagspdarwanie terenu skala 1:500 Rys.2 Plac rekreacyjny rzut klr skala 1:100 Rys.3 Plac rekreacyjny wymiarwanie skala 1:100 Rys.4 Przekrój A-A skala 1:50

3 Rządwy prgram rzwju małej infrastruktury sprtw-rekreacyjnej charakterze wielpkleniwym Otwarte Strefy Aktywnści (OSA)-Prjekt budwlany siłwni zewnętrznej w m. Wierzbie gmina Pierzchnica Część piswa: Część piswą dtyczącą realizacji prjektu Specyfikację urządzeń Zasady bezpieczeństwa 3. Pwierzchnia pracwania: Pwierzchnia pracwania wynsi 232,61 m Opis terenu: Prjektwany bszar znajduje się na terenie gminy Pierzchnica w miejscwści Wierzbie w jeg zachdniej części. Działkę nr 211/5 z dwóch strn taczają jezdnie dróg gminnych i pwiatwych w sąsiedztwie dmów jednrdzinnych i terenów zielnych. Obszar jest bardz nasłneczniny, prśnięty trawą. W brębie planwanej siłwni zewnętrznej znajdują się sieci kanalizacji deszczwej. Plac jest grdzny i stanwi część terenu należąceg d gminy Pierzchnica. 5. Załżenia prjektwe: Stwrzenie funkcjnalneg i bezpieczneg miejsca dla młdzieży i drsłych d spędzania aktywnie czasu, Wybranie i usytuwanie w terenie elementów siłwni zewnętrznej. 6. Prgram siłwni zewnętrznej i terenu rekreacyjneg: Prgram strefy rekreacyjnej dla młdzieży i drsłych. Teren przeznaczny jest d spędzania aktywnie czasu raz dpczynku dla młdzieży i drsłych. Plac grdzny jest za pmcą segmentów z siatki stalwej zielnej na wyskści 1,55m. 7. Harmngram prac przy wyknywaniu siłwni zewnętrznej i strefy rekreacyjnej:

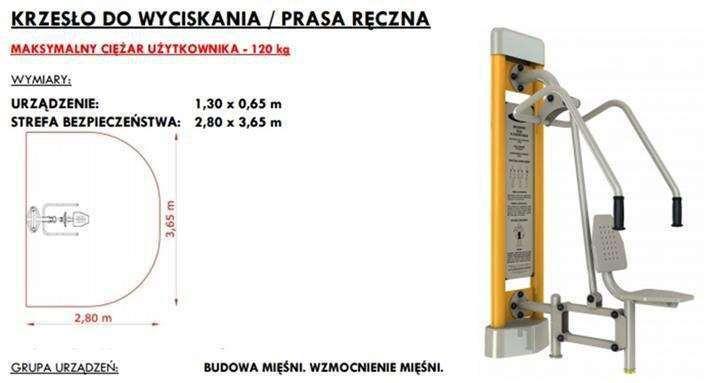

4 Rządwy prgram rzwju małej infrastruktury sprtw-rekreacyjnej charakterze wielpkleniwym Otwarte Strefy Aktywnści (OSA)-Prjekt budwlany siłwni zewnętrznej w m. Wierzbie gmina Pierzchnica Wyknanie wszystkich prac budwlanych i mntażwych (mntaż urządzeń zabawwych wg instrukcji prducenta raz urządzeń d ćwiczeń wg instrukcji prducenta). 8. Nawierzchnie amrtyzujące: Nawierzchnia z trawą (istniejąca). 9. Elementy siłwni zewnętrznej: Infrmacje pdstawwe urządzenia katalgwane pwinny psiadać aktualny certyfikaty bezpieczeństwa sprzęt rekreacyjny pwinien psiadać c najmniej trzyletni kres gwarancji, pwinien być wyknany z bezpiecznych i trwałych materiałów, pwinien być zgdny z Plskimi Nrmami raz warunkami bezpieczeństwa kreślnymi w szczególnści w przepisach gólnym bezpieczeństwie prduktów raz przepisach w sprawie bezpieczeństwa i higieny w szkłach. sprzęt rekreacyjny pwinien być rzmieszczny w spsób umżliwiający zachwanie stref bezpieczeństwa pmiędzy urządzeniami. mntaż elementów pwinien być zgdny z instrukcją prducenta urządzenia. CERTYFIKAT wydany przez akredytwaną jednstkę KRZESŁO DO WYCISKANIA Funkcja urządzenia: Wzmacnianie mięśni górnych partii ciała: plecy, barki, ramina, klatka piersiwa. Materiały: Rama nśna wyknana z rur stalwych 90x3,6 mm RAL 1003, wsprniki ruchwe z rur stalwych średnicy 40 63x3,6 mm RAL 7032, pkrywa zabezpieczająca elementy

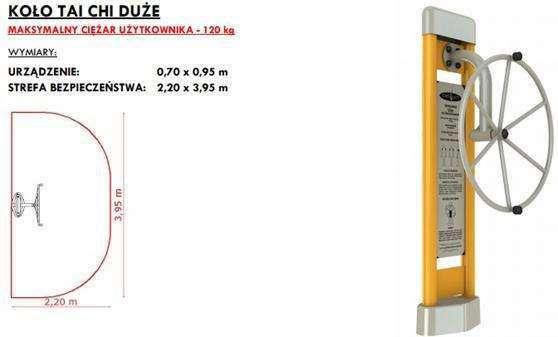

5 Rządwy prgram rzwju małej infrastruktury sprtw-rekreacyjnej charakterze wielpkleniwym Otwarte Strefy Aktywnści (OSA)-Prjekt budwlany siłwni zewnętrznej w m. Wierzbie gmina Pierzchnica mcujące wyknane z aluminium RAL Siedziska i parcia Stalwe, uchwyty i rączki plichlrek winylu, łżyska typu zamknięteg NSK. Wszystkie elementy stalwe są cynkwane i malwane. Mntaż: Psadwienie za pmcą ktew zabetnwanych w fundamencie. KOŁO TAI CHI DUŻE Funkcja urządzenia: aktywwanie mięśni rąk, nadgarstków, łkci, ramin raz bider wzmacnianie i pprawa ich elastycznści. Materiały: Rama nśna wyknana z rur stalwych 90x3,6 mm RAL 1003, wsprniki ruchwe z rur stalwych średnicy 40 63x3,6 mm RAL 7032, pkrywa zabezpieczająca elementy mcujące wyknane z aluminium RAL Siedziska i parcia Stalwe, uchwyty i rączki plichlrek winylu, łżyska typu zamknięteg NSK. Wszystkie elementy stalwe są cynkwane i malwane. Mntaż: Psadwienie za pmcą ktew zabetnwanych w fundamencie.

6 Rządwy prgram rzwju małej infrastruktury sprtw-rekreacyjnej charakterze wielpkleniwym Otwarte Strefy Aktywnści (OSA)-Prjekt budwlany siłwni zewnętrznej w m. Wierzbie gmina Pierzchnica JEŹDZIEC: Funkcja urządzenia Wzmacnianie mięśni górnych partii ciała jak plecy i ramina, raz wzmacnianie nóg. Przeznaczenie: urządzenie przeznaczne jest dla młdzieży i sób drsłych minimalnym wzrście 140 cm. Z przyrządu mże krzystać tylk 1 sba. Z urządzenia należy krzystać zgdnie z jeg przeznaczeniem. Użyte materiały: knstrukcja: Rama nśna wyknana z rur stalwych 90x3,6 mm RAL 1003, wsprniki ruchwe z rur stalwych średnicy 40 63x3,6 mm RAL 7032, pkrywa zabezpieczająca elementy mcujące wyknana z aluminium RAL Siedziska i parcia: Stalwe uchwyty i rączki: Plichlrek winylu łżyska: Typu zamknięteg, NSK Wszystkie elementy stalwe są cynkwane i malwane. Spsób mntażu: psadwienie za pmcą ktew zabetnwanych w fundamencie, wymiarach: 600 x 600 x 550 mm.

7 Rządwy prgram rzwju małej infrastruktury sprtw-rekreacyjnej charakterze wielpkleniwym Otwarte Strefy Aktywnści (OSA)-Prjekt budwlany siłwni zewnętrznej w m. Wierzbie gmina Pierzchnica NARTY: Funkcja urządzenia: Budwa mięśni, krdynacja ruchwa, pprawa wydlnści rganizmu. Materiały: Rama nśna wyknana z rur stalwych 90x3,6 mm RAL 1003, wsprniki ruchwe z rur stalwych średnicy 40 63x3,6 mm RAL 7032, pkrywa zabezpieczająca elementy mcujące wyknane z aluminium RAL Siedziska i parcia Stalwe, uchwyty i rączki plichlrek winylu, łżyska typu zamknięteg NSK. Wszystkie elementy stalwe są cynkwane i malwane. Mntaż: Psadwienie za pmcą ktew zabetnwanych w fundamencie MOTYL Funkcja urządzenia: Wzmacnianie mięśni górnych partii ciała: pleców, ramin, barków i klatki piersiwej.

8 Rządwy prgram rzwju małej infrastruktury sprtw-rekreacyjnej charakterze wielpkleniwym Otwarte Strefy Aktywnści (OSA)-Prjekt budwlany siłwni zewnętrznej w m. Wierzbie gmina Pierzchnica Użyte materiały: Knstrukcja: Rama nśna wyknana z rur stalwych 90x3,6 mm RAL 1003, wsprniki ruchwe z rur stalwych średnicy 40 63x3,6 mm RAL 7032, pkrywa zabezpieczająca elementy mcujące wyknana z aluminium RAL 7032;Siedziska i parcia: Stalwe; Uchwyty i rączki: Plichlrek winylu ;łżyska: Typu zamknięteg, NSK. Wszystkie elementy stalwe są cynkwane i malwane. Spsób mntażu: Psadwienie za pmcą ktew zabetnwanych w fundamencie, wymiarach: 600 x 600 x 550 mm. ROWER Funkcja urządzenia: wzmacnianie mięśni nóg. Aktywacja ruchu bider i klan, wzmacnianie stawów i mięśni ud raz łydek. Pprawianie krążenia krwi. Przeznaczenie: urządzenie przeznaczne jest dla młdzieży i sób drsłych minimalnym wzrście 140 cm. Z przyrządu mże krzystać tylk 1 sba. Z urządzenia należy krzystać zgdnie z jeg przeznaczeniem. Materiały: knstrukcja: Rama nśna wyknana z rur stalwych 90x3,6 mm RAL 1003, wsprniki ruchwe z rur stalwych średnicy 40 63x3,6 mm RAL 7032, pkrywa zabezpieczająca elementy mcujące wyknana z aluminium RAL Siedziska i parcia: Stalwe uchwyty i rączki: Plichlrek winylu łżyska: Typu zamknięteg, NSK Wszystkie elementy stalwe są cynkwane i malwane. Spsób mntażu: psadwienie za pmcą ktew zabetnwanych w fundamencie, wymiarach: 600 x 600 x 550 mm.

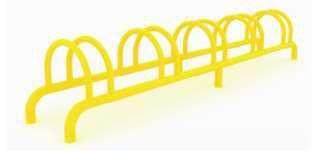

9 Rządwy prgram rzwju małej infrastruktury sprtw-rekreacyjnej charakterze wielpkleniwym Otwarte Strefy Aktywnści (OSA)-Prjekt budwlany siłwni zewnętrznej w m. Wierzbie gmina Pierzchnica STOJAK NA ROWERY Knstrukcja metalwa malwana prszkw, zabezpieczna przed wpływem warunków atmsferycznych. Stjak mntwany na stałe bezpśredni w gruncie. STÓŁ Z GRAMI PLANSZOWYMI Stół d gry z siedziskami Wymiary: Wymiary: 1,1 x 3,8 m - stół, 0,45x3,8 siedziska bustrnne Wyskść 0,80m Knstrukcja z belek przekrju krągłym i średnicy 80 mm, impregnwanych ciśnieniw. Belki zakńczne zakrągleniem prmieniu 40 mm (dpuszczalna knstrukcja metalwa stłu i siedzisk).

10 Rządwy prgram rzwju małej infrastruktury sprtw-rekreacyjnej charakterze wielpkleniwym Otwarte Strefy Aktywnści (OSA)-Prjekt budwlany siłwni zewnętrznej w m. Wierzbie gmina Pierzchnica ŁAWKA Z OPARCIEM Wymiar: 1,80 x 0,60m Wyskść: 0,75m Wyskść siedziska: 0,40m Materiał: Rura knstrukcyjna cynkwana i malwana prszkw. Siedzisk i parcie wyknane z desek impregnwanych. Mntaż za pmcą słupków zabetnwanych w gruncie. Mntaż: Wyrób związany z gruntem na stałe zgdnie z dkumentacją urządzenia Całść zstanie uzupełnina nasadzeniami rślinami zielnymi niskimi. 10. Bezpieczeństw na siłwni zewnętrznej i terenie rekreacyjnym. Plac zabaw pwinien spełniać nrmy bezpieczeństwa dtyczące urządzeń zabawwych, materiałów z których są wyknane zabawki, nawierzchni na których stją urządzenia, raz systematycznej kntrli bezpieczeństwa na placu zabaw. Obwiązują następujące nrmy dtyczące urządzeń i kntrli bezpieczeństwa na placach zabaw, d których należy się stswać: PN EN Wypsażenie placów zabaw. Ogólne wymagania bezpieczeństwa i metd badań PN EN Wypsażenie placów zabaw. Ddatkwe wymagania bezpieczeństwa i metd badań huśtawek PN EN Wypsażenie placów zabaw. Ddatkwe wymagania bezpieczeństwa i metd badań zjeżdżalni PN EN Wypsażenie placów zabaw. Ddatkwe wymagania bezpieczeństwa i metd badań karuzeli Plac zabaw SP 85 ul. Tmickieg PN EN Wypsażenie placów zabaw i nawierzchnie -- Część 1: Ogólne wymagania bezpieczeństwa i metdy badań PN EN Wypsażenie placów zabaw. Wytyczne instalwania, sprawdzania, knserwacji i eksplatacji

11 Rządwy prgram rzwju małej infrastruktury sprtwrekreacyjnej charakterze wielpkleniwym Otwarte Strefy Aktywnści (OSA)-Prjekt budwlany siłwni zewnętrznej w m. Wierzbie gmina Pierzchnica PN EN Nawierzchnie placów zabaw amrtyzujące upadki. Wymagania bezpieczeństwa i metd badań PN EN /A1:2004 Nawierzchnie placów zabaw amrtyzujące upadki. Wymagania bezpieczeństwa i metdy badań Urządzenia pwinny być mcwane zgdnie z wytycznymi prducenta i raz zgdnie z nrmą PN EN Prducent dstarcza rysunki techniczne, schematy, instrukcje mntażu i użytkwania, ptrzebne także d knserwacji, napraw, raz knkretne wytyczne d sprawdzenia elementów przed ddaniem d użytkwania. Plac zabaw pwinien być systematycznie kntrlwany - kntrla funkcjnalnści placu zabaw kilka razy w rku - kntrla przez ględziny różnych elementów placu zabaw przynajmniej raz w rku Dkładne wytyczne kntrlwania placów zabaw pdane są w nrmie PN EN Wypsażenie placów zabaw. Ogólne wymagania bezpieczeństwa i metd badań PN EN Wypsażenie placów zabaw. Wytyczne instalwania, sprawdzania, knserwacji i eksplatacji. PN-EN Wypsażenie siłwni plenerwych zainstalwane na stałe. 11. Dane infrmujące wpisie d rejestru zabytków. Prjektwana inwestycja nie jest zlkalizwana w strefie chrny knserwatrskiej. 12. Infrmacje i dane przewidywanych zagrżeniach dla śrdwiska. Prjektwana inwestycja nie jest zaliczana d inwestycji mgących znacząc ddziaływać na śrdwisk raz nie kwalifikuje się d inwestycji dla których wymagane jest sprządzenie raprtu ddziaływania na śrdwisk. Spsób dprwadzenia wód padwych (pwierzchniw) nie stanwi zagrżenia dla śrdwiska. Naturalne ukształtwanie działki umżliwia dprwadzenie wód padwych bez zmian stanu istniejąceg ukształtwania terenu. 13. Dane kreślające wpływ eksplatacji górniczej na działkę. Działka nie znajduje się w granicach terenu górniczeg.

12 Rządwy prgram rzwju małej infrastruktury sprtw-rekreacyjnej charakterze wielpkleniwym Otwarte Strefy Aktywnści (OSA)-Prjekt budwlany siłwni zewnętrznej w m. Wierzbie gmina Pierzchnica 14. ZAŁĄCZNIKI mgr inż. arch. Paweł Czarnecki upr. nr 171/SWOKK/2103 Kielce r. Człnek Świętkrzyskiej Okręgwej Izby Inżynierów Budwnictwa OŚWIADCZENIE Prjekt budwlany: Plac zabaw i siłwnia zewnętrzna na dz. nr ewid 211/5 w m. Wierzbie gmina Pierzchnica Branża budwlana nie wymagająca pzwlenia na budwę Sprządzn zgdnie z bwiązującymi przepisami raz zasadami wiedzy technicznej. Prjektant : Mgr inż. arch. Paweł Czarnecki
