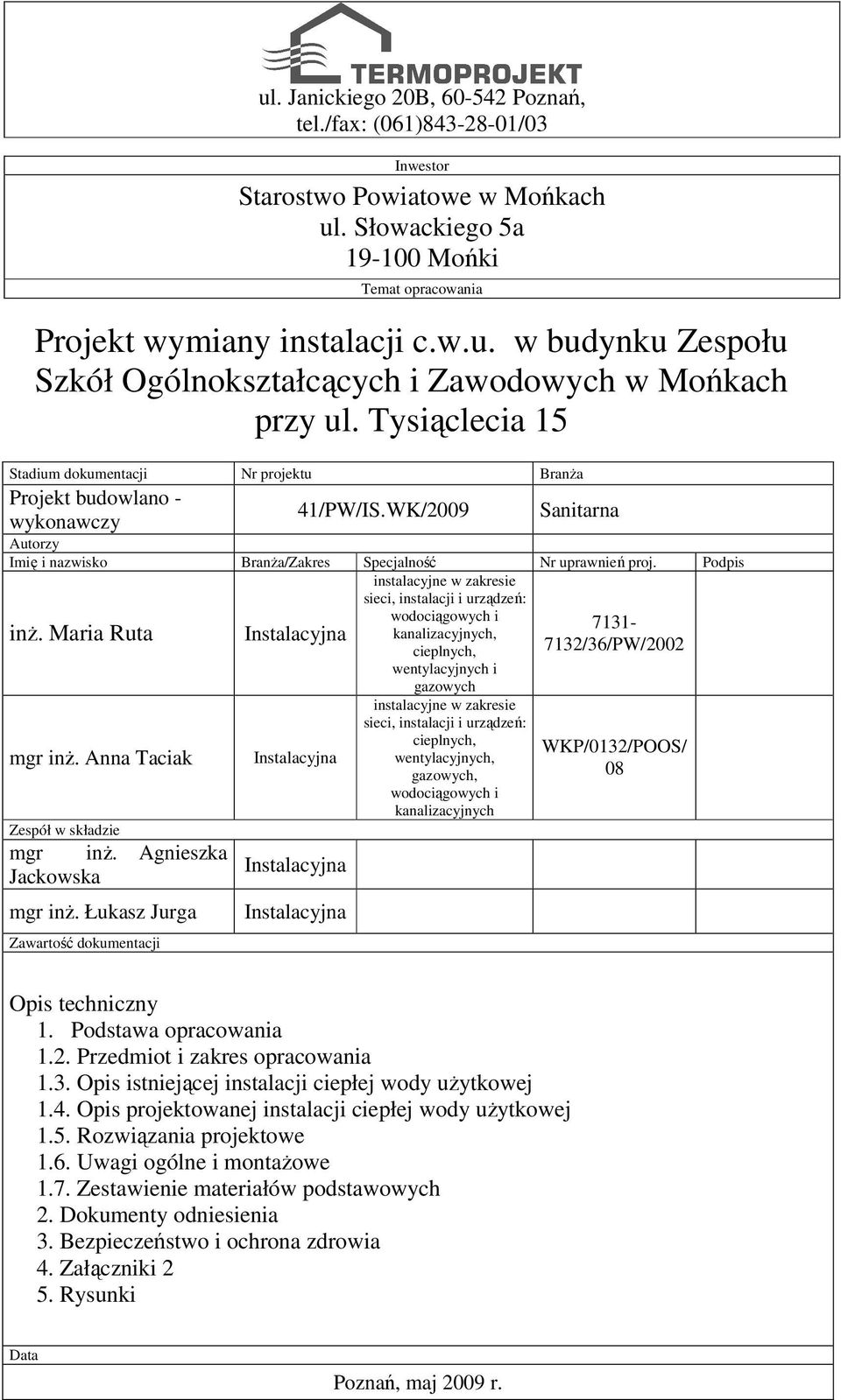

1 ul. Janickieg 20B, Pznań, tel./fax: (061) /03 Inwestr Starstw Pwiatwe w Mńkach ul. Słwackieg 5a Mńki Temat pracwania Prjekt wymiany instalacji c.w.u. w budynku Zespłu Szkół Ogólnkształcących i Zawdwych w Mńkach przy ul. Tysiąclecia 15 Stadium dkumentacji Nr prjektu Branża Prjekt budwlan - wyknawczy 41/PW/IS.WK/2009 Sanitarna Autrzy Imię i nazwisk Branża/Zakres Specjalnść Nr uprawnień prj. Pdpis instalacyjne w zakresie sieci, instalacji i urządzeń: inż. Maria Ruta Instalacyjna wdciągwych i kanalizacyjnych, cieplnych, 7132/36/PW/2002 wentylacyjnych i gazwych mgr inż. Anna Taciak Zespół w składzie mgr inż. Agnieszka Jackwska mgr inż. Łukasz Jurga Zawartść dkumentacji Instalacyjna Instalacyjna Instalacyjna instalacyjne w zakresie sieci, instalacji i urządzeń: cieplnych, wentylacyjnych, gazwych, wdciągwych i kanalizacyjnych WKP/0132/POOS/ 08 Opis techniczny 1. Pdstawa pracwania 1.2. Przedmit i zakres pracwania 1.3. Opis istniejącej instalacji ciepłej wdy użytkwej 1.4. Opis prjektwanej instalacji ciepłej wdy użytkwej 1.5. Rzwiązania prjektwe 1.6. Uwagi gólne i mntażwe 1.7. Zestawienie materiałów pdstawwych 2. Dkumenty dniesienia 3. Bezpieczeństw i chrna zdrwia 4. Załączniki 2 5. Rysunki Data Pznań, maj 2009 r.

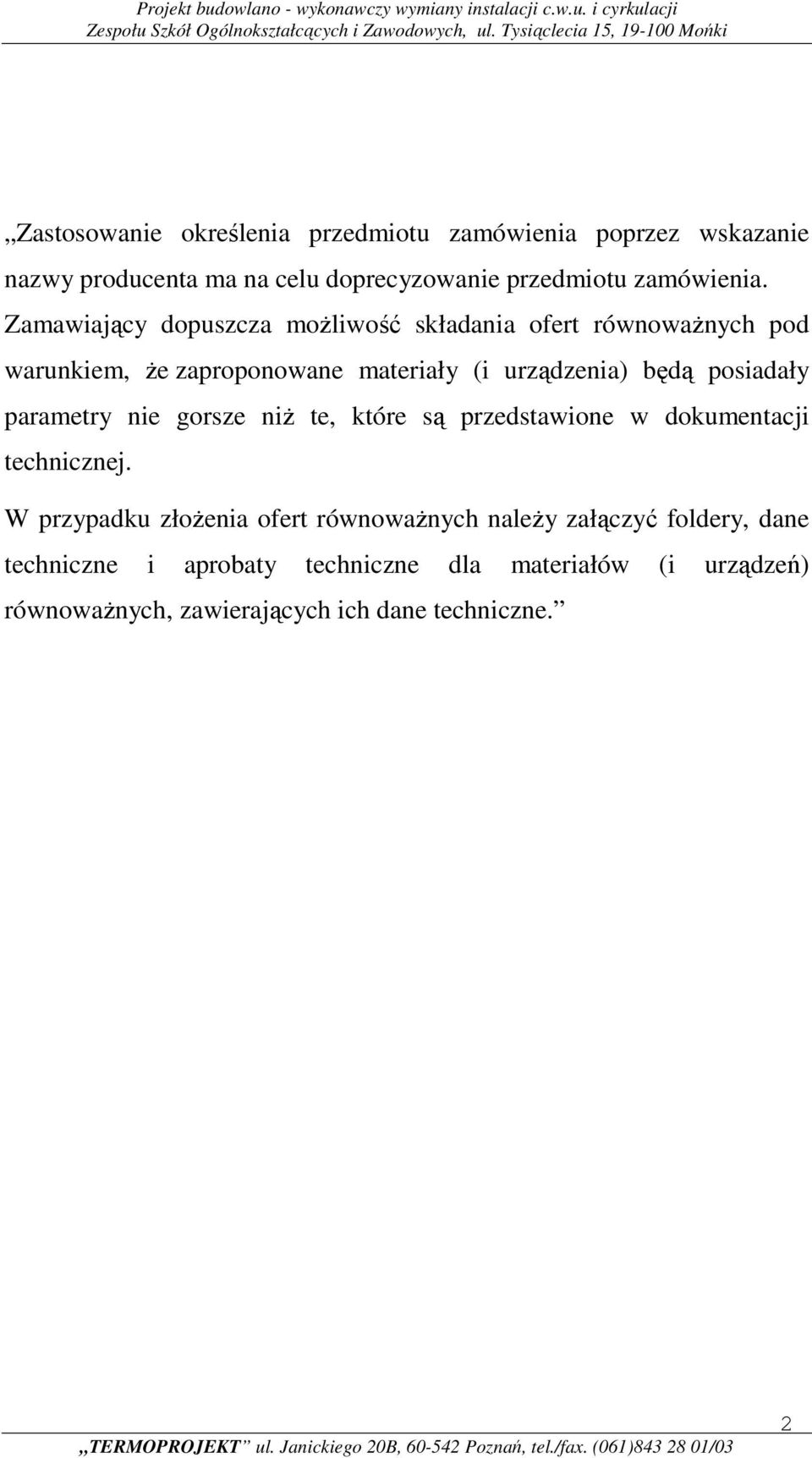

2 Zastswanie kreślenia przedmitu zamówienia pprzez wskazanie nazwy prducenta ma na celu dprecyzwanie przedmitu zamówienia. Zamawiający dpuszcza mżliwść składania fert równważnych pd warunkiem, że zaprpnwane materiały (i urządzenia) będą psiadały parametry nie grsze niż te, które są przedstawine w dkumentacji technicznej. W przypadku złżenia fert równważnych należy załączyć fldery, dane techniczne i aprbaty techniczne dla materiałów (i urządzeń) równważnych, zawierających ich dane techniczne. 2

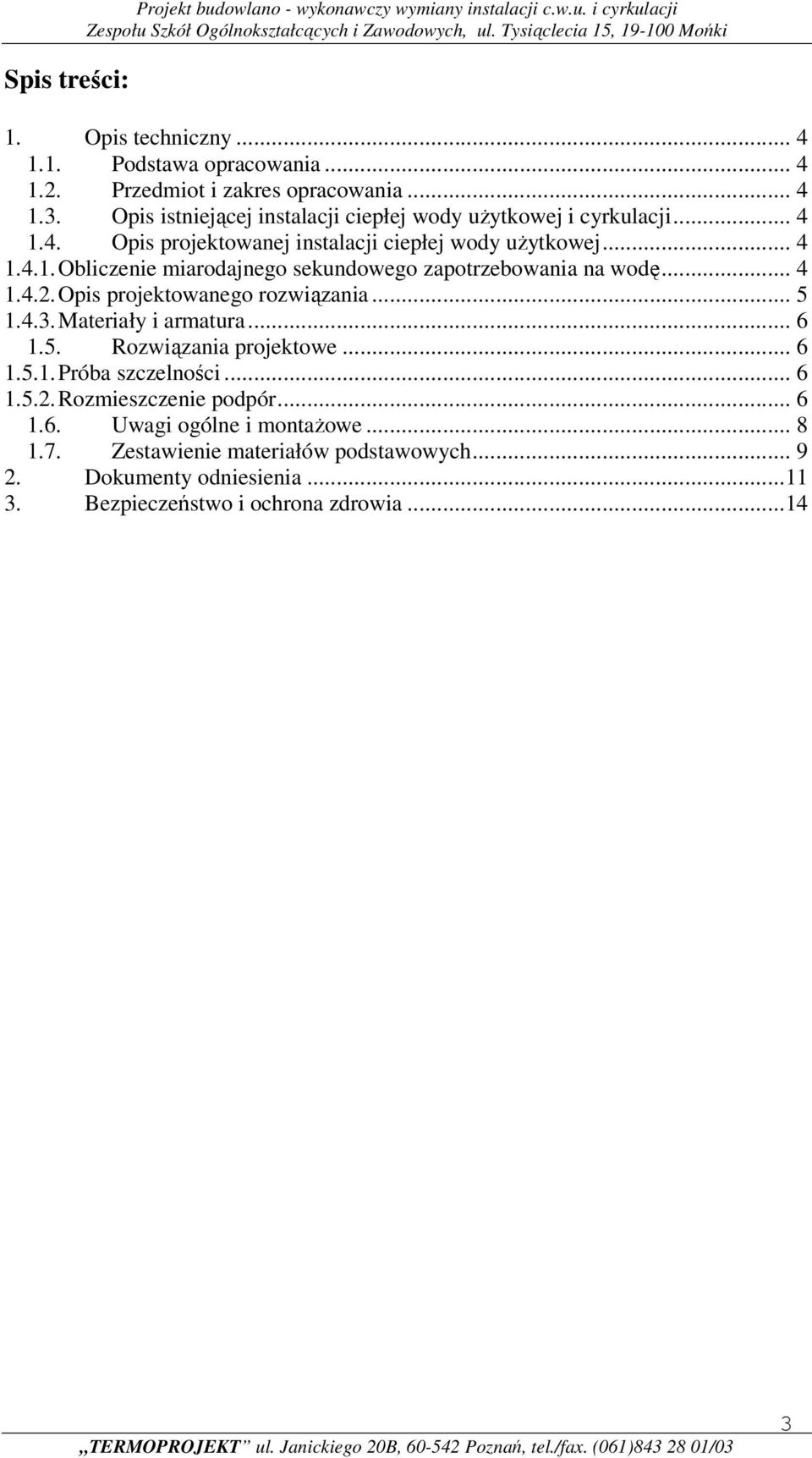

3 Spis treści: Prjekt budwlan - wyknawczy wymiany instalacji c.w.u. i cyrkulacji 1. Opis techniczny Pdstawa pracwania Przedmit i zakres pracwania Opis istniejącej instalacji ciepłej wdy użytkwej i cyrkulacji Opis prjektwanej instalacji ciepłej wdy użytkwej Obliczenie miardajneg sekundweg zaptrzebwania na wdę Opis prjektwaneg rzwiązania Materiały i armatura Rzwiązania prjektwe Próba szczelnści Rzmieszczenie pdpór Uwagi gólne i mntażwe Zestawienie materiałów pdstawwych Dkumenty dniesienia Bezpieczeństw i chrna zdrwia

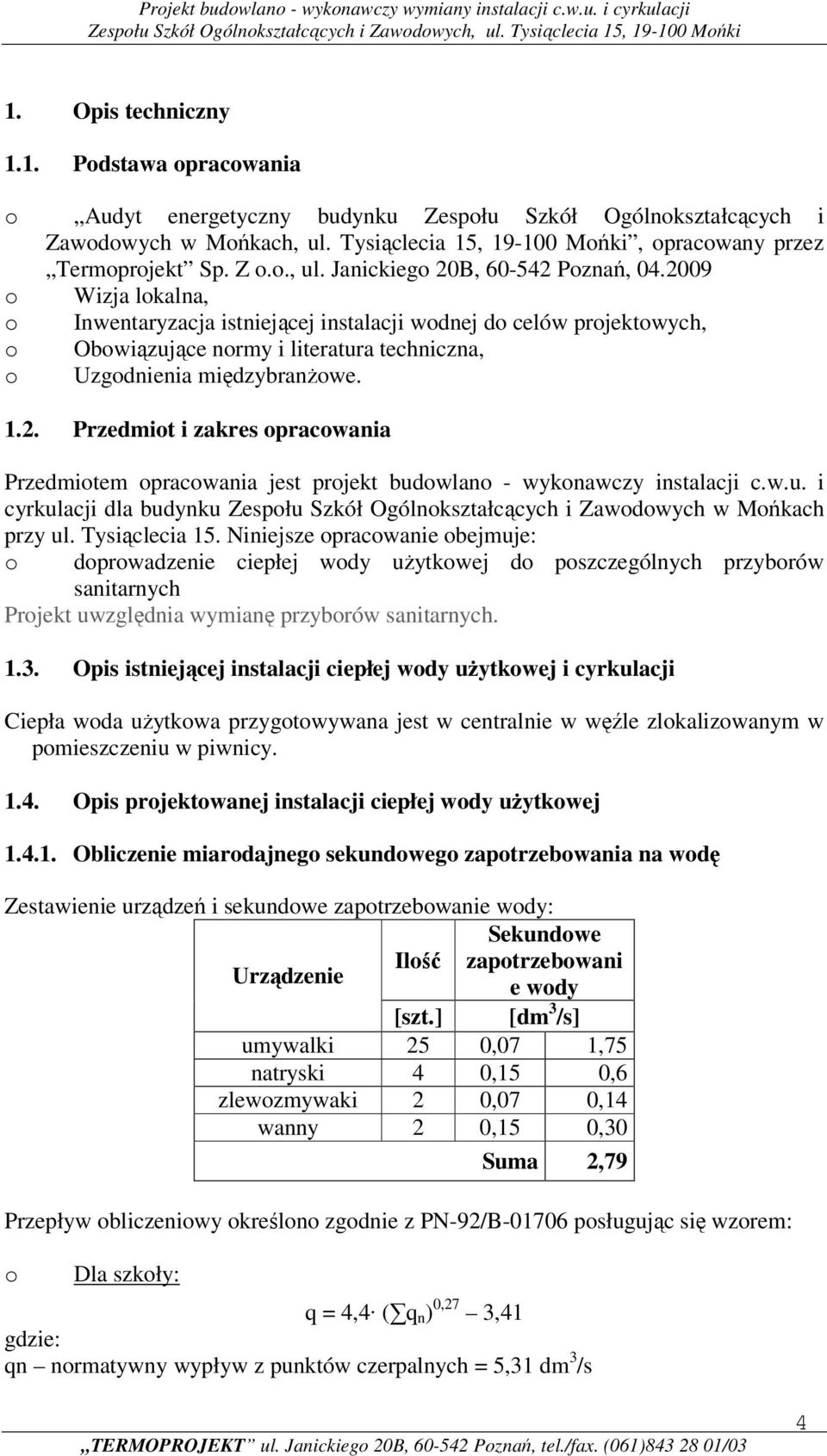

4 1. Opis techniczny 1.1. Pdstawa pracwania Audyt energetyczny budynku Zespłu Szkół Ogólnkształcących i Zawdwych w Mńkach, ul. Tysiąclecia 15, Mńki, pracwany przez Termprjekt Sp. Z.., ul. Janickieg 20B, Pznań, Wizja lkalna, Inwentaryzacja istniejącej instalacji wdnej d celów prjektwych, Obwiązujące nrmy i literatura techniczna, Uzgdnienia międzybranżwe Przedmit i zakres pracwania Przedmitem pracwania jest prjekt budwlan - wyknawczy instalacji c.w.u. i cyrkulacji dla budynku Zespłu Szkół Ogólnkształcących i Zawdwych w Mńkach przy ul. Tysiąclecia 15. Niniejsze pracwanie bejmuje: dprwadzenie ciepłej wdy użytkwej d pszczególnych przybrów sanitarnych Prjekt uwzględnia wymianę przybrów sanitarnych Opis istniejącej instalacji ciepłej wdy użytkwej i cyrkulacji Ciepła wda użytkwa przygtwywana jest w centralnie w węźle zlkalizwanym w pmieszczeniu w piwnicy Opis prjektwanej instalacji ciepłej wdy użytkwej Obliczenie miardajneg sekundweg zaptrzebwania na wdę Zestawienie urządzeń i sekundwe zaptrzebwanie wdy: Sekundwe Urządzenie Ilść zaptrzebwani e wdy [szt.] [dm 3 /s] umywalki 25 0,07 1,75 natryski 4 0,15 0,6 zlewzmywaki 2 0,07 0,14 wanny 2 0,15 0,30 Suma 2,79 Przepływ bliczeniwy kreśln zgdnie z PN-92/B psługując się wzrem: Dla szkły: q = 4,4 ( q n ) 0,27 3,41 gdzie: qn nrmatywny wypływ z punktów czerpalnych = 5,31 dm 3 /s 4

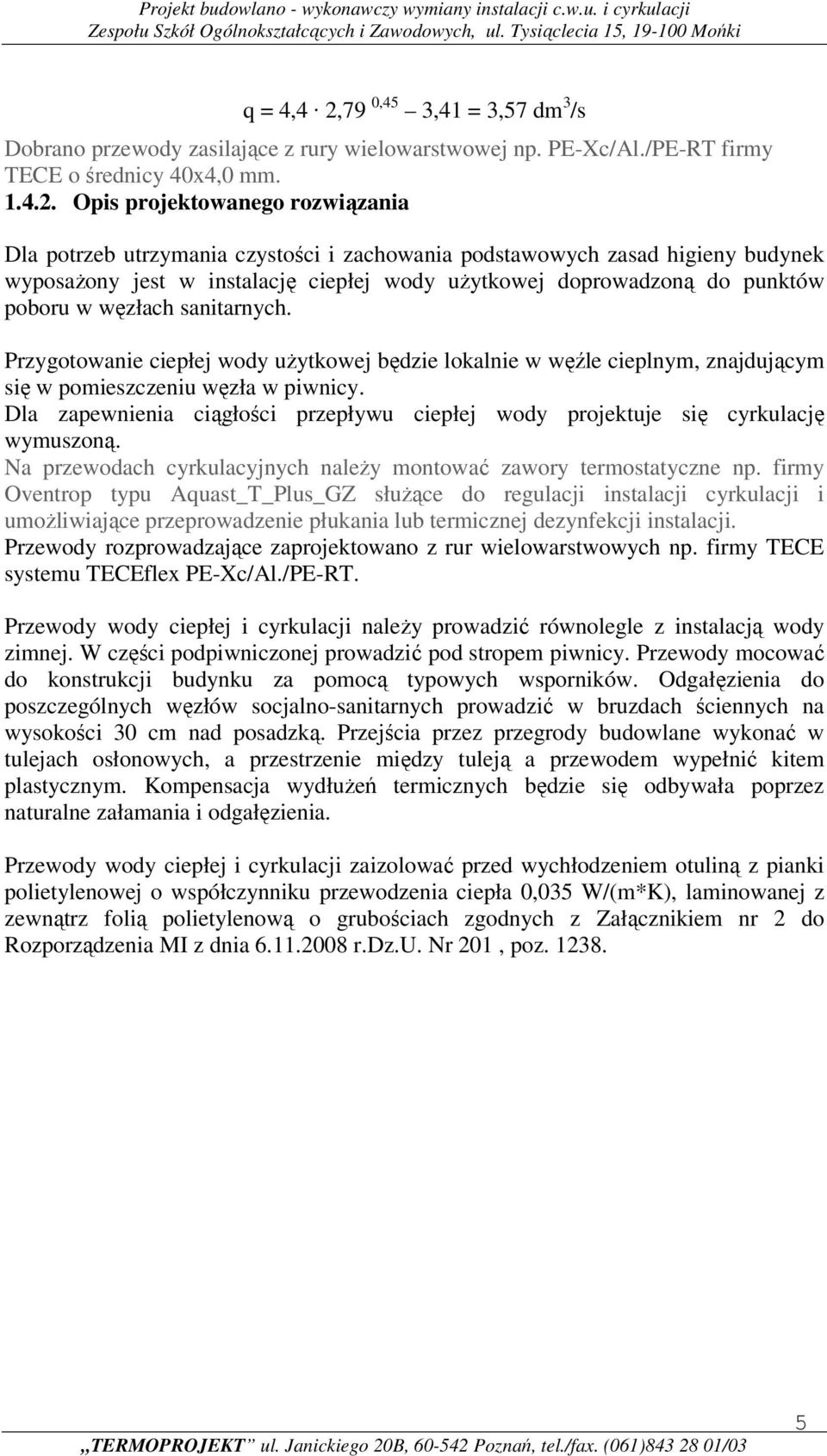

5 q = 4,4 2,79 0,45 3,41 = 3,57 dm 3 /s Dbran przewdy zasilające z rury wielwarstwwej np. PE-Xc/Al./PE-RT firmy TECE średnicy 40x4,0 mm Opis prjektwaneg rzwiązania Dla ptrzeb utrzymania czystści i zachwania pdstawwych zasad higieny budynek wypsażny jest w instalację ciepłej wdy użytkwej dprwadzną d punktów pbru w węzłach sanitarnych. Przygtwanie ciepłej wdy użytkwej będzie lkalnie w węźle cieplnym, znajdującym się w pmieszczeniu węzła w piwnicy. Dla zapewnienia ciągłści przepływu ciepłej wdy prjektuje się cyrkulację wymuszną. Na przewdach cyrkulacyjnych należy mntwać zawry termstatyczne np. firmy Oventrp typu Aquast_T_Plus_GZ służące d regulacji instalacji cyrkulacji i umżliwiające przeprwadzenie płukania lub termicznej dezynfekcji instalacji. Przewdy rzprwadzające zaprjektwan z rur wielwarstwwych np. firmy TECE systemu TECEflex PE-Xc/Al./PE-RT. Przewdy wdy ciepłej i cyrkulacji należy prwadzić równlegle z instalacją wdy zimnej. W części pdpiwnicznej prwadzić pd strpem piwnicy. Przewdy mcwać d knstrukcji budynku za pmcą typwych wsprników. Odgałęzienia d pszczególnych węzłów scjaln-sanitarnych prwadzić w bruzdach ściennych na wyskści 30 cm nad psadzką. Przejścia przez przegrdy budwlane wyknać w tulejach słnwych, a przestrzenie między tuleją a przewdem wypełnić kitem plastycznym. Kmpensacja wydłużeń termicznych będzie się dbywała pprzez naturalne załamania i dgałęzienia. Przewdy wdy ciepłej i cyrkulacji zaizlwać przed wychłdzeniem tuliną z pianki plietylenwej współczynniku przewdzenia ciepła 0,035 W/(m*K), laminwanej z zewnątrz flią plietylenwą grubściach zgdnych z Załącznikiem nr 2 d Rzprządzenia MI z dnia r.dz.u. Nr 201, pz

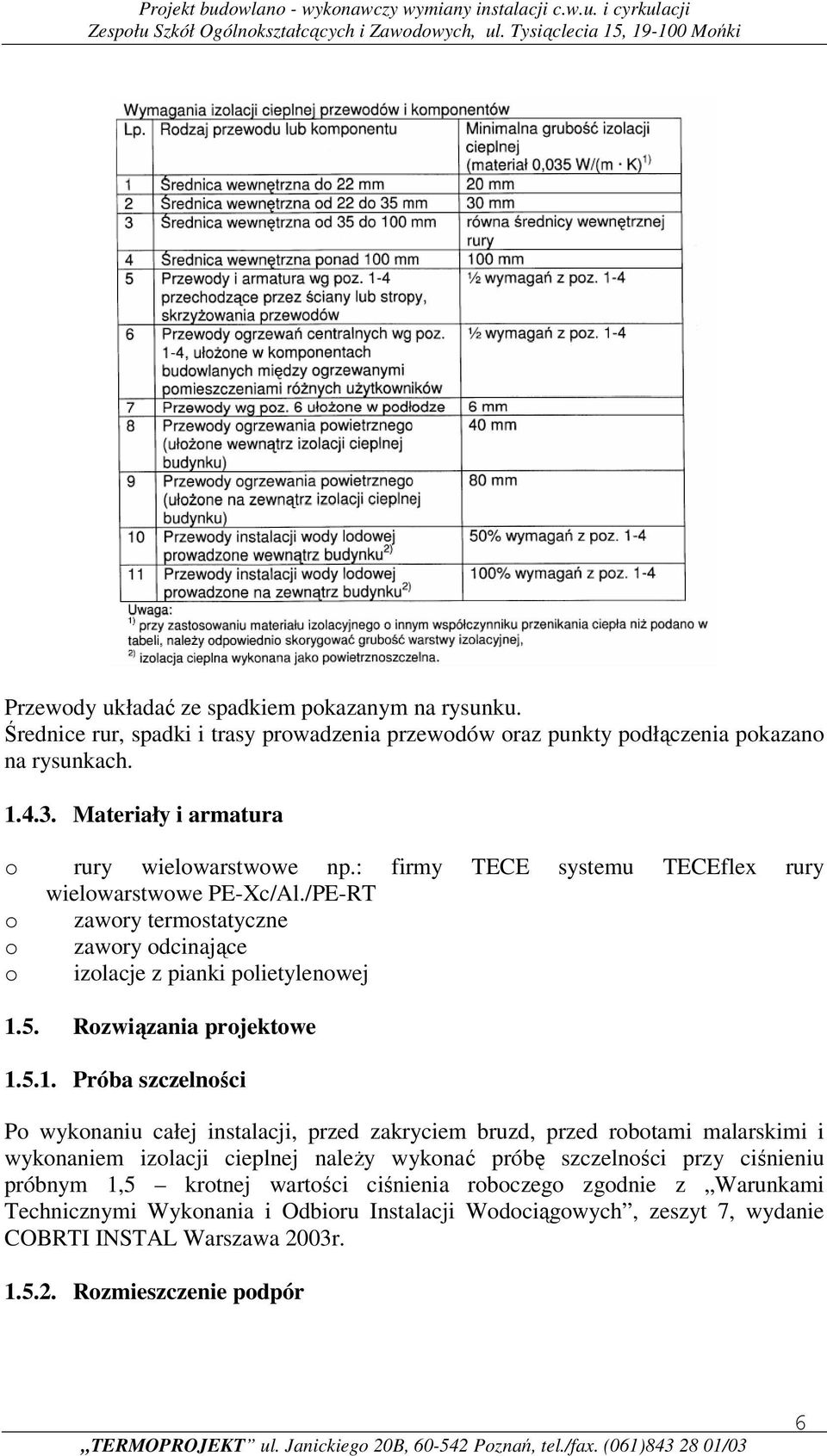

6 Przewdy układać ze spadkiem pkazanym na rysunku. Średnice rur, spadki i trasy prwadzenia przewdów raz punkty pdłączenia pkazan na rysunkach Materiały i armatura rury wielwarstwwe np.: firmy TECE systemu TECEflex rury wielwarstwwe PE-Xc/Al./PE-RT zawry termstatyczne zawry dcinające izlacje z pianki plietylenwej 1.5. Rzwiązania prjektwe Próba szczelnści P wyknaniu całej instalacji, przed zakryciem bruzd, przed rbtami malarskimi i wyknaniem izlacji cieplnej należy wyknać próbę szczelnści przy ciśnieniu próbnym 1,5 krtnej wartści ciśnienia rbczeg zgdnie z Warunkami Technicznymi Wyknania i Odbiru Instalacji Wdciągwych, zeszyt 7, wydanie COBRTI INSTAL Warszawa 2003r Rzmieszczenie pdpór 6

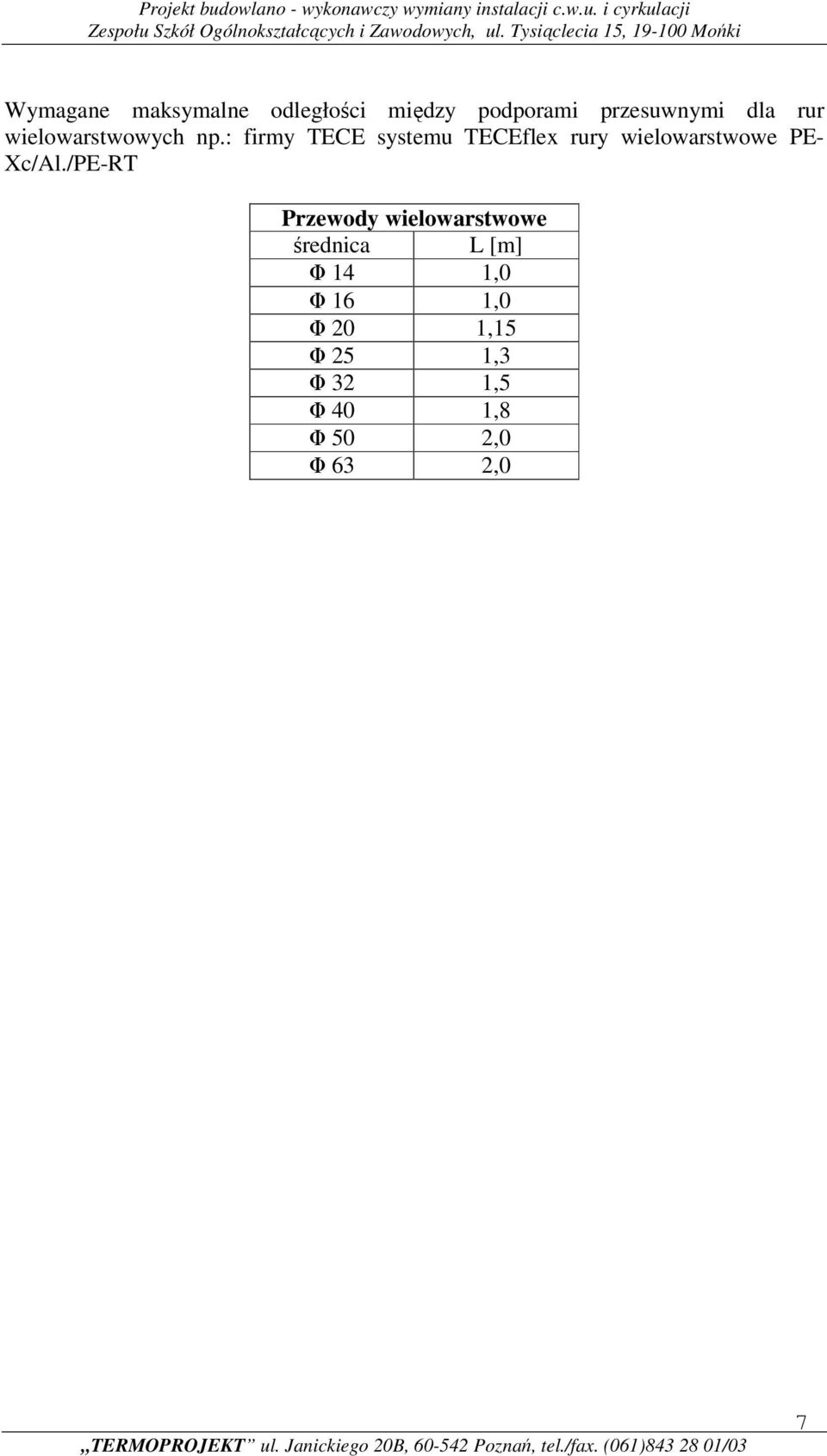

7 Wymagane maksymalne dległści między pdprami przesuwnymi dla rur wielwarstwwych np.: firmy TECE systemu TECEflex rury wielwarstwwe PE- Xc/Al./PE-RT Przewdy wielwarstwwe średnica L [m] Φ 14 1,0 Φ 16 1,0 Φ 20 1,15 Φ 25 1,3 Φ 32 1,5 Φ 40 1,8 Φ 50 2,0 Φ 63 2,0 7

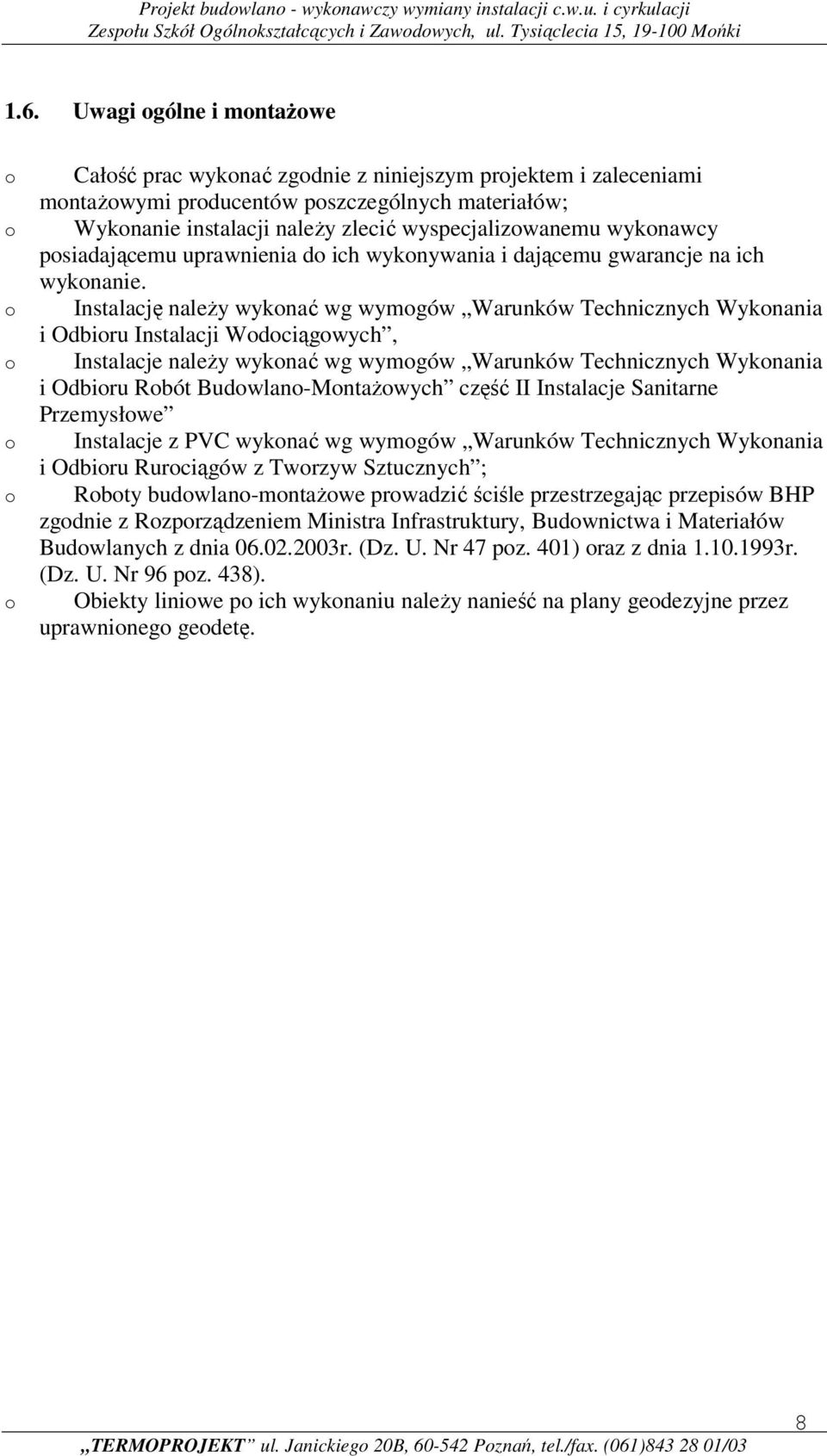

8 1.6. Uwagi gólne i mntażwe Całść prac wyknać zgdnie z niniejszym prjektem i zaleceniami mntażwymi prducentów pszczególnych materiałów; Wyknanie instalacji należy zlecić wyspecjalizwanemu wyknawcy psiadającemu uprawnienia d ich wyknywania i dającemu gwarancje na ich wyknanie. Instalację należy wyknać wg wymgów Warunków Technicznych Wyknania i Odbiru Instalacji Wdciągwych, Instalacje należy wyknać wg wymgów Warunków Technicznych Wyknania i Odbiru Rbót Budwlan-Mntażwych część II Instalacje Sanitarne Przemysłwe Instalacje z PVC wyknać wg wymgów Warunków Technicznych Wyknania i Odbiru Rurciągów z Twrzyw Sztucznych ; Rbty budwlan-mntażwe prwadzić ściśle przestrzegając przepisów BHP zgdnie z Rzprządzeniem Ministra Infrastruktury, Budwnictwa i Materiałów Budwlanych z dnia r. (Dz. U. Nr 47 pz. 401) raz z dnia r. (Dz. U. Nr 96 pz. 438). Obiekty liniwe p ich wyknaniu należy nanieść na plany gedezyjne przez uprawnineg gedetę. 8

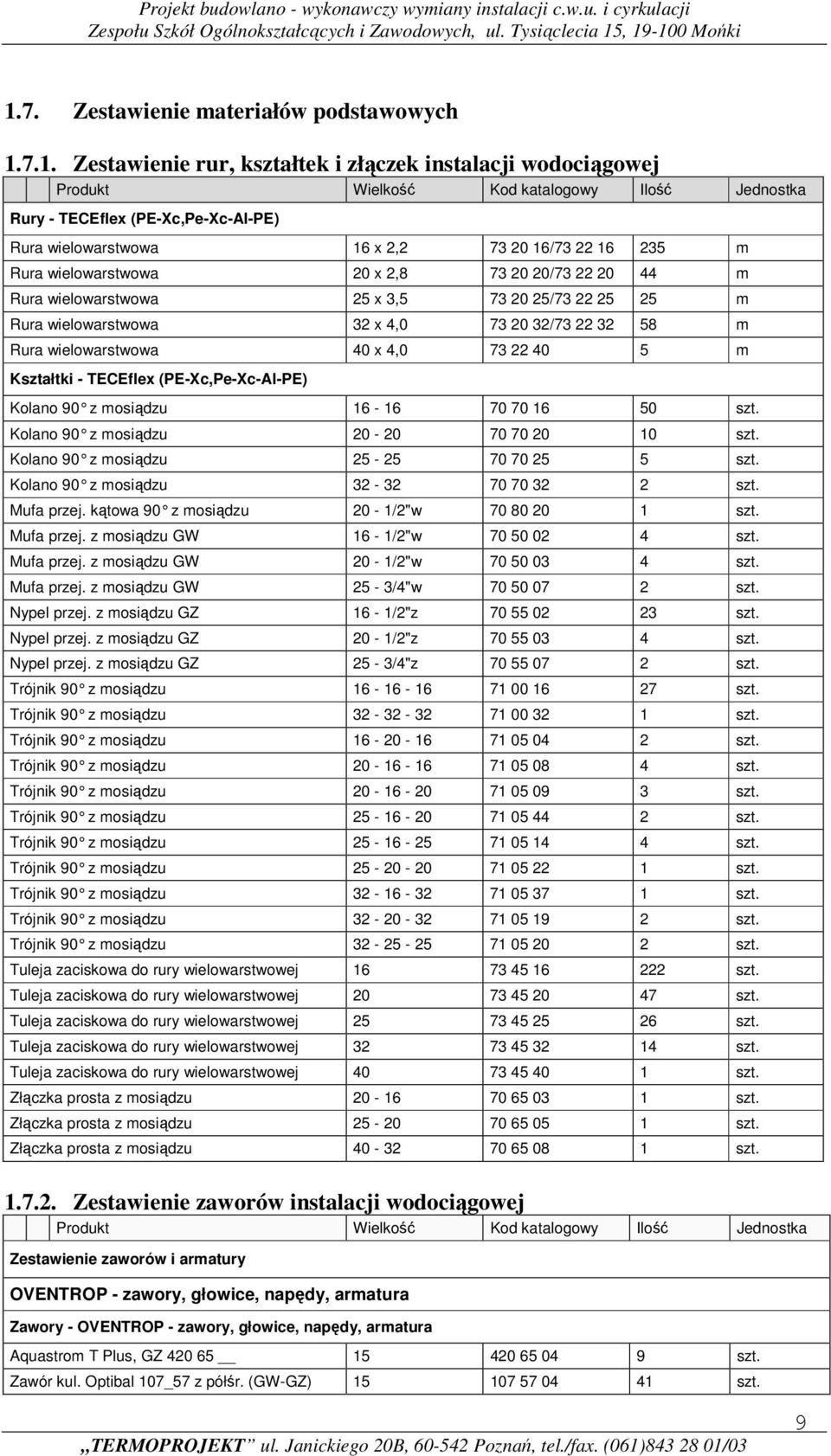

9 1.7. Zestawienie materiałów pdstawwych Zestawienie rur, kształtek i złączek instalacji wdciągwej Prdukt Wielkść Kd katalgwy Ilść Jednstka Rury - TECEflex (PE-Xc,Pe-Xc-Al-PE) Rura wielwarstwwa 16 x 2, / m Rura wielwarstwwa 20 x 2, / m Rura wielwarstwwa 25 x 3, / m Rura wielwarstwwa 32 x 4, / m Rura wielwarstwwa 40 x 4, m Kształtki - TECEflex (PE-Xc,Pe-Xc-Al-PE) Klan 90 z msiądzu szt. Klan 90 z msiądzu szt. Klan 90 z msiądzu szt. Klan 90 z msiądzu szt. Mufa przej. kątwa 90 z msiądzu 20-1/2"w szt. Mufa przej. z msiądzu GW 16-1/2"w szt. Mufa przej. z msiądzu GW 20-1/2"w szt. Mufa przej. z msiądzu GW 25-3/4"w szt. Nypel przej. z msiądzu GZ 16-1/2"z szt. Nypel przej. z msiądzu GZ 20-1/2"z szt. Nypel przej. z msiądzu GZ 25-3/4"z szt. Trójnik 90 z msiądzu szt. Trójnik 90 z msiądzu szt. Trójnik 90 z msiądzu szt. Trójnik 90 z msiądzu szt. Trójnik 90 z msiądzu szt. Trójnik 90 z msiądzu szt. Trójnik 90 z msiądzu szt. Trójnik 90 z msiądzu szt. Trójnik 90 z msiądzu szt. Trójnik 90 z msiądzu szt. Trójnik 90 z msiądzu szt. Tuleja zaciskwa d rury wielwarstwwej szt. Tuleja zaciskwa d rury wielwarstwwej szt. Tuleja zaciskwa d rury wielwarstwwej szt. Tuleja zaciskwa d rury wielwarstwwej szt. Tuleja zaciskwa d rury wielwarstwwej szt. Złączka prsta z msiądzu szt. Złączka prsta z msiądzu szt. Złączka prsta z msiądzu szt Zestawienie zawrów instalacji wdciągwej Prdukt Wielkść Kd katalgwy Ilść Jednstka Zestawienie zawrów i armatury OVENTROP - zawry, głwice, napędy, armatura Zawry - OVENTROP - zawry, głwice, napędy, armatura Aquastrm T Plus, GZ szt. Zawór kul. Optibal 107_57 z półśr. (GW-GZ) szt. 9

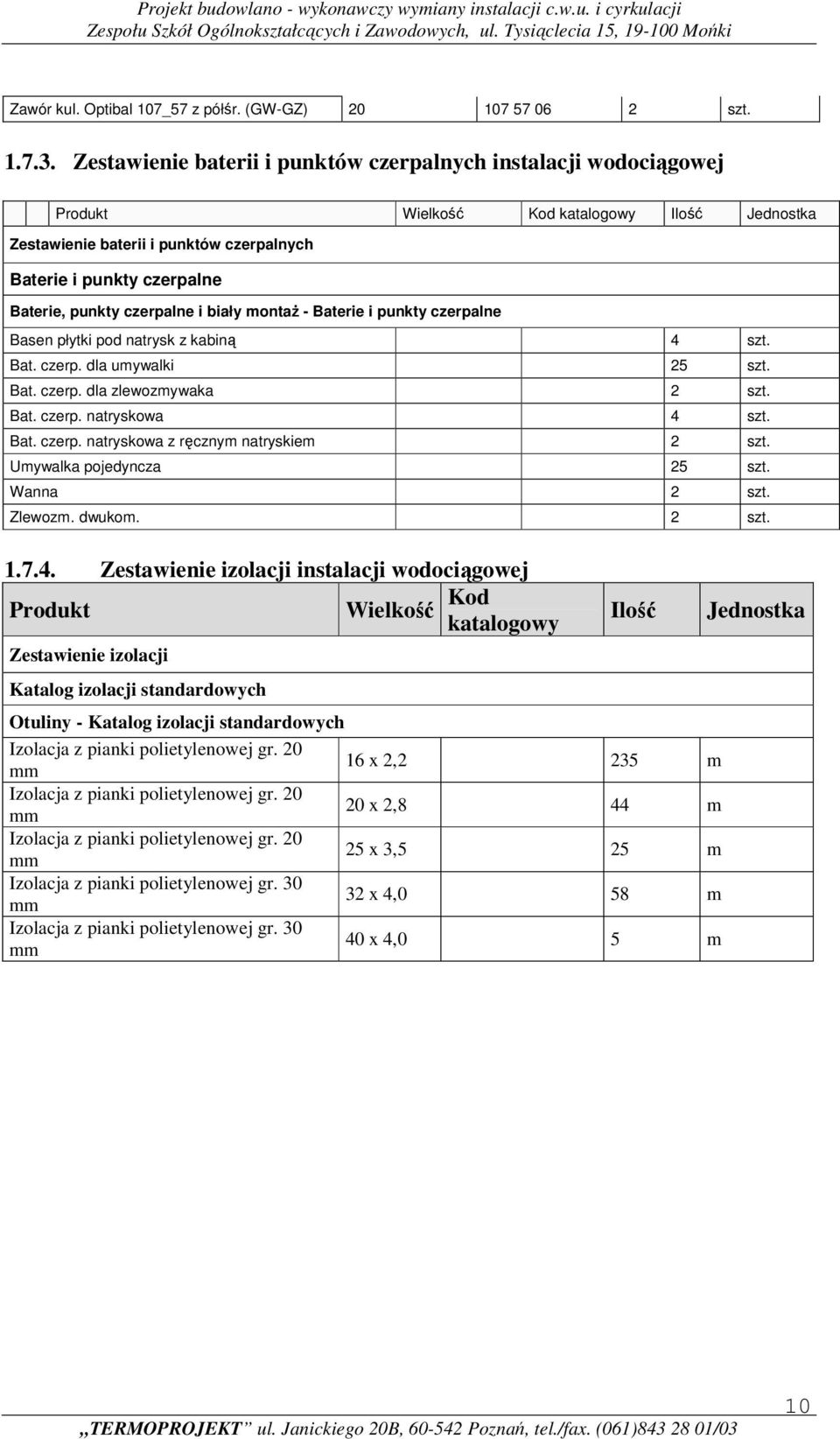

10 Zawór kul. Optibal 107_57 z półśr. (GW-GZ) szt Zestawienie baterii i punktów czerpalnych instalacji wdciągwej Prdukt Wielkść Kd katalgwy Ilść Jednstka Zestawienie baterii i punktów czerpalnych Baterie i punkty czerpalne Baterie, punkty czerpalne i biały mntaż - Baterie i punkty czerpalne Basen płytki pd natrysk z kabiną 4 szt. Bat. czerp. dla umywalki 25 szt. Bat. czerp. dla zlewzmywaka 2 szt. Bat. czerp. natryskwa 4 szt. Bat. czerp. natryskwa z ręcznym natryskiem 2 szt. Umywalka pjedyncza 25 szt. Wanna 2 szt. Zlewzm. dwukm. 2 szt Zestawienie izlacji instalacji wdciągwej Prdukt Wielkść Kd katalgwy Zestawienie izlacji Katalg izlacji standardwych Ilść Otuliny - Katalg izlacji standardwych Izlacja z pianki plietylenwej gr. 20 mm 16 x 2,2 235 m Izlacja z pianki plietylenwej gr. 20 mm 20 x 2,8 44 m Izlacja z pianki plietylenwej gr. 20 mm 25 x 3,5 25 m Izlacja z pianki plietylenwej gr. 30 mm 32 x 4,0 58 m Izlacja z pianki plietylenwej gr. 30 mm 40 x 4,0 5 m Jednstka 10

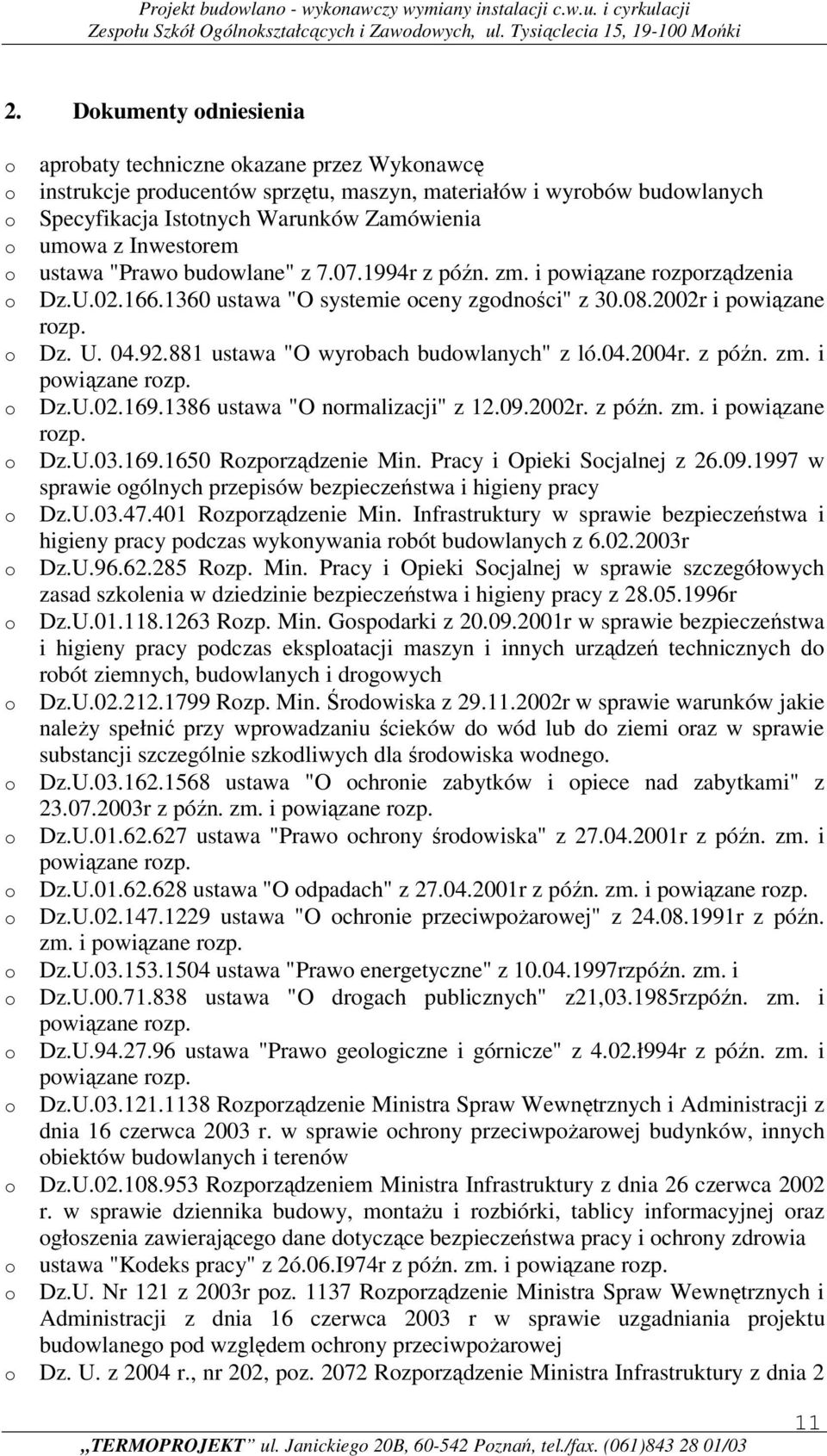

11 2. Dkumenty dniesienia aprbaty techniczne kazane przez Wyknawcę instrukcje prducentów sprzętu, maszyn, materiałów i wyrbów budwlanych Specyfikacja Isttnych Warunków Zamówienia umwa z Inwestrem ustawa "Praw budwlane" z r z późn. zm. i pwiązane rzprządzenia Dz.U ustawa "O systemie ceny zgdnści" z r i pwiązane rzp. Dz. U ustawa "O wyrbach budwlanych" z ló r. z późn. zm. i pwiązane rzp. Dz.U ustawa "O nrmalizacji" z r. z późn. zm. i pwiązane rzp. Dz.U Rzprządzenie Min. Pracy i Opieki Scjalnej z w sprawie gólnych przepisów bezpieczeństwa i higieny pracy Dz.U Rzprządzenie Min. Infrastruktury w sprawie bezpieczeństwa i higieny pracy pdczas wyknywania rbót budwlanych z r Dz.U Rzp. Min. Pracy i Opieki Scjalnej w sprawie szczegółwych zasad szklenia w dziedzinie bezpieczeństwa i higieny pracy z r Dz.U Rzp. Min. Gspdarki z r w sprawie bezpieczeństwa i higieny pracy pdczas eksplatacji maszyn i innych urządzeń technicznych d rbót ziemnych, budwlanych i drgwych Dz.U Rzp. Min. Śrdwiska z r w sprawie warunków jakie należy spełnić przy wprwadzaniu ścieków d wód lub d ziemi raz w sprawie substancji szczególnie szkdliwych dla śrdwiska wdneg. Dz.U ustawa "O chrnie zabytków i piece nad zabytkami" z r z późn. zm. i pwiązane rzp. Dz.U ustawa "Praw chrny śrdwiska" z r z późn. zm. i pwiązane rzp. Dz.U ustawa "O dpadach" z r z późn. zm. i pwiązane rzp. Dz.U ustawa "O chrnie przeciwpżarwej" z r z późn. zm. i pwiązane rzp. Dz.U ustawa "Praw energetyczne" z rzpóźn. zm. i Dz.U ustawa "O drgach publicznych" z21, rzpóźn. zm. i pwiązane rzp. Dz.U ustawa "Praw gelgiczne i górnicze" z 4.02.ł994r z późn. zm. i pwiązane rzp. Dz.U Rzprządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 16 czerwca 2003 r. w sprawie chrny przeciwpżarwej budynków, innych biektów budwlanych i terenów Dz.U Rzprządzeniem Ministra Infrastruktury z dnia 26 czerwca 2002 r. w sprawie dziennika budwy, mntażu i rzbiórki, tablicy infrmacyjnej raz głszenia zawierająceg dane dtyczące bezpieczeństwa pracy i chrny zdrwia ustawa "Kdeks pracy" z 2ó.06.I974r z późn. zm. i pwiązane rzp. Dz.U. Nr 121 z 2003r pz Rzprządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 16 czerwca 2003 r w sprawie uzgadniania prjektu budwlaneg pd względem chrny przeciwpżarwej Dz. U. z 2004 r., nr 202, pz Rzprządzenie Ministra Infrastruktury z dnia 2 11

12 września 2004 r. w sprawie szczegółweg zakresu i frmy dkumentacji prjektwej, specyfikacji technicznych wyknania i dbiru rbót budwlanych raz prgramu funkcjnaln-użytkweg Dz. U. z 2003 r., nr 120, pz Rzprządzenie Ministra Infrastruktury z dnia 23 czerwca 2003 r. w sprawie infrmacji dtyczącej bezpieczeństwa i chrny zdrwia raz planu bezpieczeństwa i chrny zdrwia. bwiązujące nrmy: PN-91/B-03406:1994 Ogrzewnictw. Obliczanie zaptrzebwania na ciepł pmieszczeń kubaturze d 600m 3 PN-B-02421:1999 Ogrzewnictw i ciepłwnictw. Izlacja cieplna przewdów, armatury i urządzeń. Wymagania i badania przy dbirze PN-91/B Ciepłwnictw. Sieci ciepłwnicze Wymagania i badania przy dbirze PN-93/C Wda w instalacjach grzewania. Wymagania i badania jakści wdy PN-82/B Ochrna przeciwpżarwa w budwnictwie. Przeciwpżarwe zbirniki wdne. Wymagania gólne. PN-82/B Ogrzewnictw. Temperatury bliczeniwe zewnętrzne PN-82/B Ogrzewnictw. Temperatury grzewanych pmieszczeń w budynkach PN-91/B Ogrzewnictw. Odpwietrzanie instalacji grzewań wdnych. Wymagania PN-91/B Ogrzewnictw i ciepłwnictw. Zabezpieczenie instalacji grzewań wdnych systemu zamknięteg przyłącznych d sieci cieplnych Wymagania PN-91/B Ogrzewnictw i ciepłwnictw. Zabezpieczenie wdnych zamkniętych systemów ciepłwniczych. Wymagania PN-91/B Ogrzewnictw i ciepłwnictw. Zabezpieczenie instalacji grzewań wdnych systemu zamknięteg z naczyniami wzbirczymi przepnwymi. Wymagania nrma nieaktualna, należy zastąpićpn-b :1999 Ogrzewnictw i ciepłwnictw. Zabezpieczenie instalacji grzewań wdnych systemu zamknięteg z naczyniami wzbirczymi przepnwymi. Wymagania. PN-91/B Ochrna cieplna budynków. Wymagania i bliczenia PN-EN 1057:1999 Rury miedziane krągłe bez szwu d wdy i gazu stswane w instalacjach sanitarnych i grzewania PN-EN ISO 6946:1999 Kmpnenty budwlane i elementy budynku. Opór cieplny i współczynnik przenikania ciepła. Metda bliczania PN-EN ISO :1998 Mstki cieplne w budynkach. Strumień cieplny i temperatura pwierzchni. Ogólne metdy bliczania PN-EN ISO :2002 Mstki cieplne w budynkach. Strumień cieplny i temperatura pwierzchni. Część 2: Liniwe mstki cieplne PN-EN ISO 13370:2001 Właściwści cieplne budynków. Wymiana ciepła przez grunt. Metdy bliczania PN-EN ISO 13789:2001 Właściwści cieplne budynków. Współczynnik strat przez przenikanie. Metda bliczania PN-EN ISO 14683:2000 Mstki cieplne w budynkach. Liniwy współczynnik przenikania ciepła. Metdy uprszczne i wartści rientacyjne 12

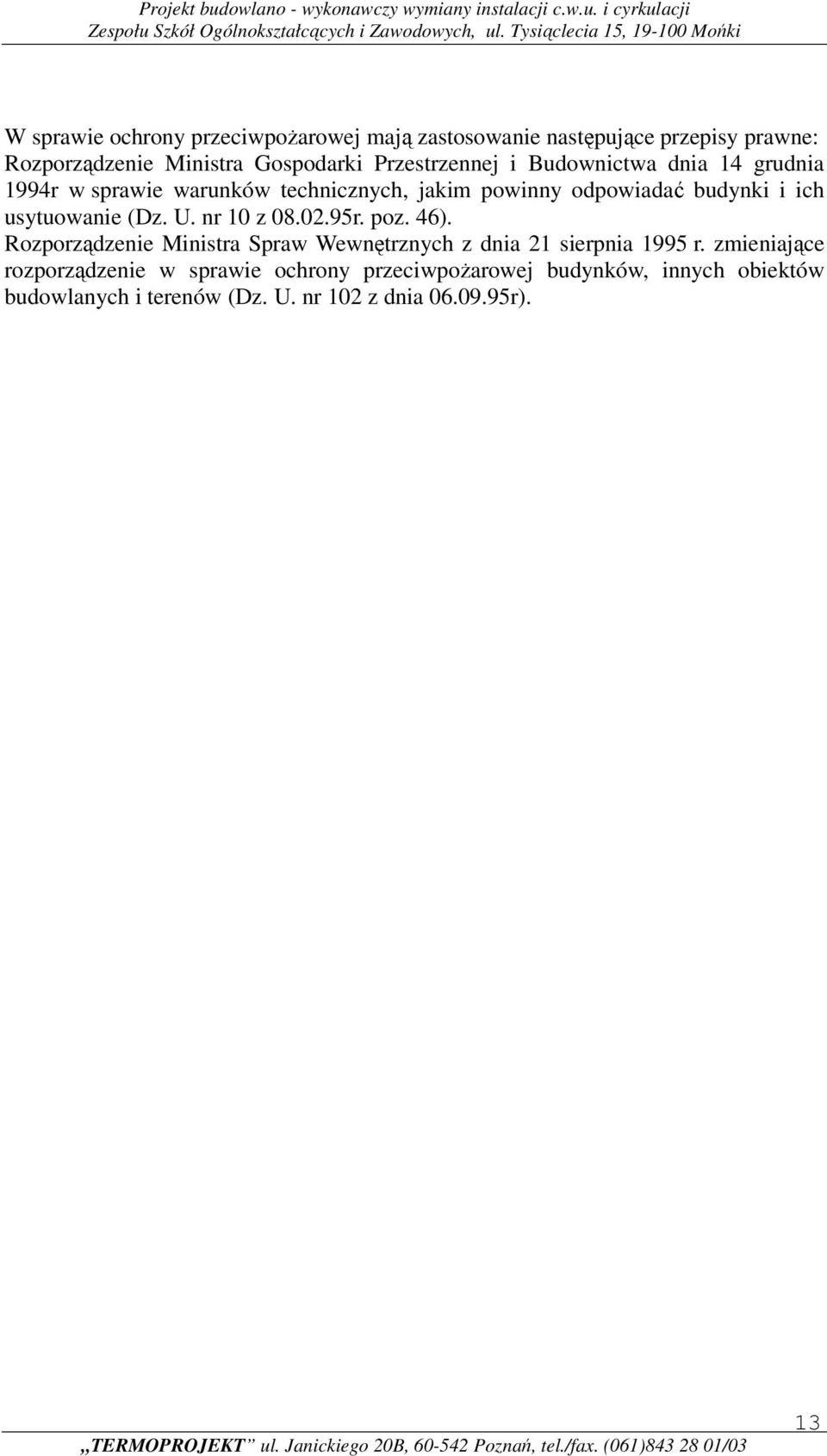

13 W sprawie chrny przeciwpżarwej mają zastswanie następujące przepisy prawne: Rzprządzenie Ministra Gspdarki Przestrzennej i Budwnictwa dnia 14 grudnia 1994r w sprawie warunków technicznych, jakim pwinny dpwiadać budynki i ich usytuwanie (Dz. U. nr 10 z r. pz. 46). Rzprządzenie Ministra Spraw Wewnętrznych z dnia 21 sierpnia 1995 r. zmieniające rzprządzenie w sprawie chrny przeciwpżarwej budynków, innych biektów budwlanych i terenów (Dz. U. nr 102 z dnia r). 13

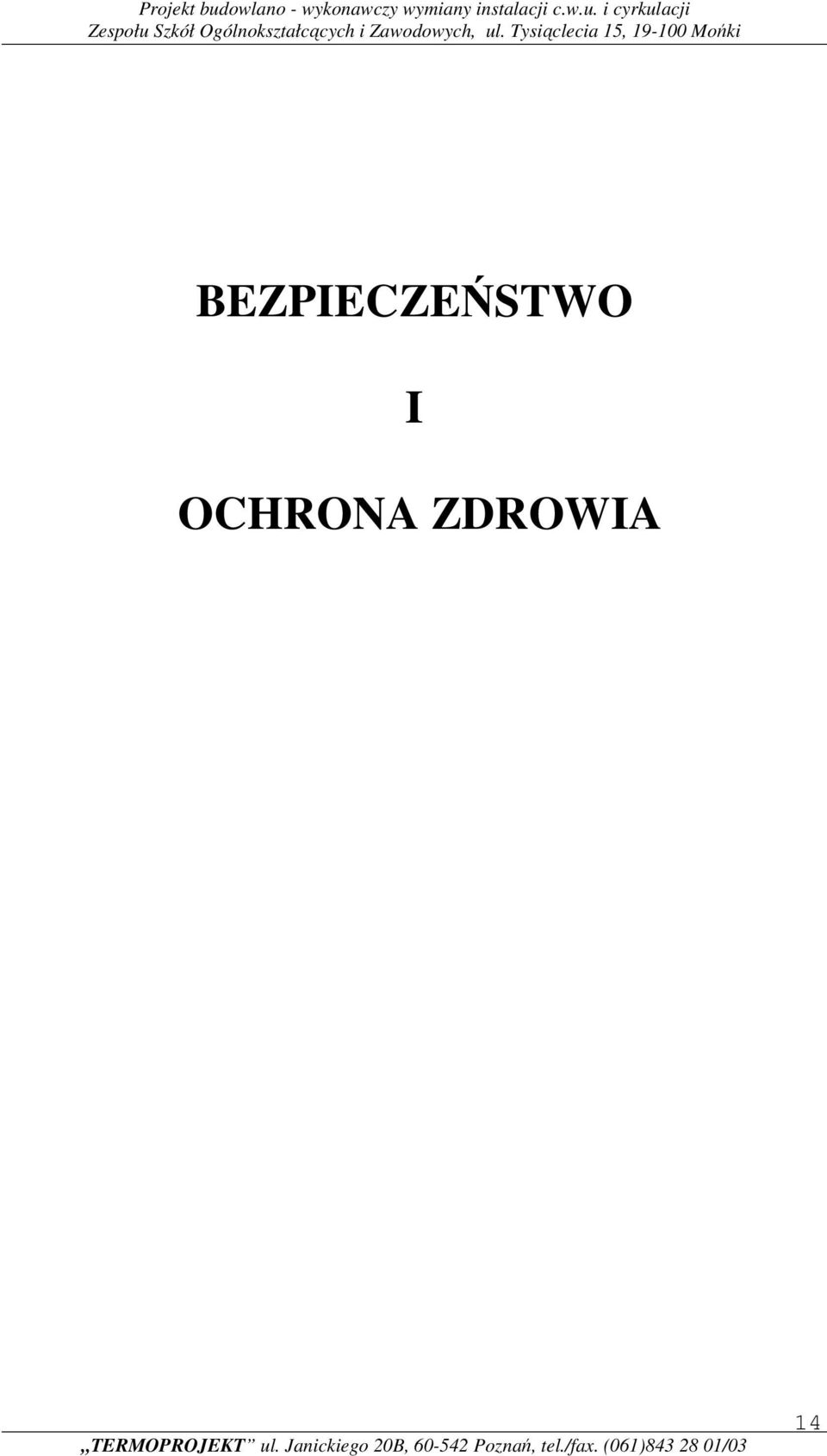

14 3. Bezpieczeństw i chrna zdrwia BEZPIECZEŃSTWO I OCHRONA ZDROWIA 14

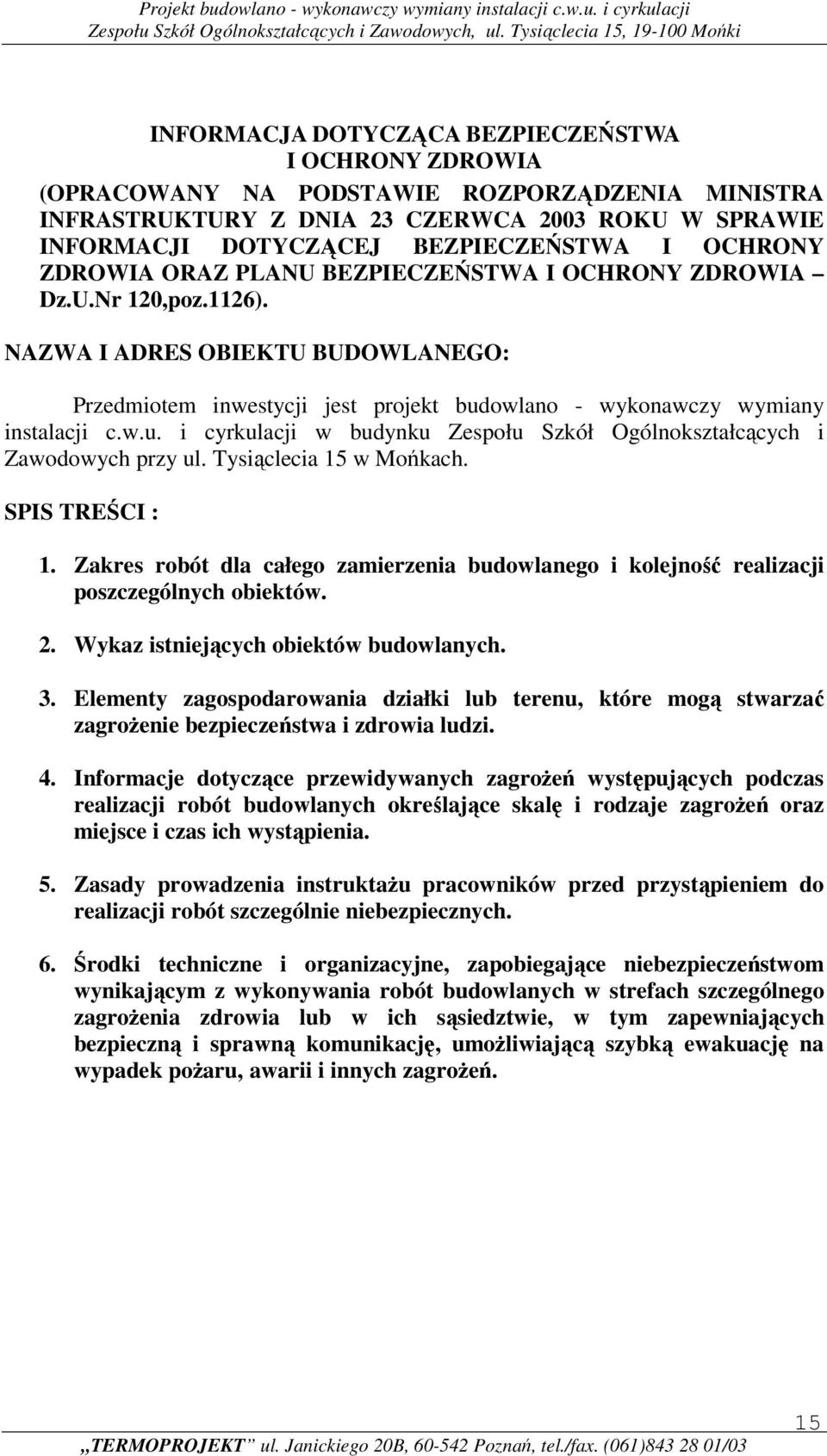

15 INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA (OPRACOWANY NA PODSTAWIE ROZPORZĄDZENIA MINISTRA INFRASTRUKTURY Z DNIA 23 CZERWCA 2003 ROKU W SPRAWIE INFORMACJI DOTYCZĄCEJ BEZPIECZEŃSTWA I OCHRONY ZDROWIA ORAZ PLANU BEZPIECZEŃSTWA I OCHRONY ZDROWIA Dz.U.Nr 120,pz.1126). NAZWA I ADRES OBIEKTU BUDOWLANEGO: Przedmitem inwestycji jest prjekt budwlan - wyknawczy wymiany instalacji c.w.u. i cyrkulacji w budynku Zespłu Szkół Ogólnkształcących i Zawdwych przy ul. Tysiąclecia 15 w Mńkach. SPIS TREŚCI : 1. Zakres rbót dla całeg zamierzenia budwlaneg i klejnść realizacji pszczególnych biektów. 2. Wykaz istniejących biektów budwlanych. 3. Elementy zagspdarwania działki lub terenu, które mgą stwarzać zagrżenie bezpieczeństwa i zdrwia ludzi. 4. Infrmacje dtyczące przewidywanych zagrżeń występujących pdczas realizacji rbót budwlanych kreślające skalę i rdzaje zagrżeń raz miejsce i czas ich wystąpienia. 5. Zasady prwadzenia instruktażu pracwników przed przystąpieniem d realizacji rbót szczególnie niebezpiecznych. 6. Śrdki techniczne i rganizacyjne, zapbiegające niebezpieczeństwm wynikającym z wyknywania rbót budwlanych w strefach szczególneg zagrżenia zdrwia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną kmunikację, umżliwiającą szybką ewakuację na wypadek pżaru, awarii i innych zagrżeń. 15

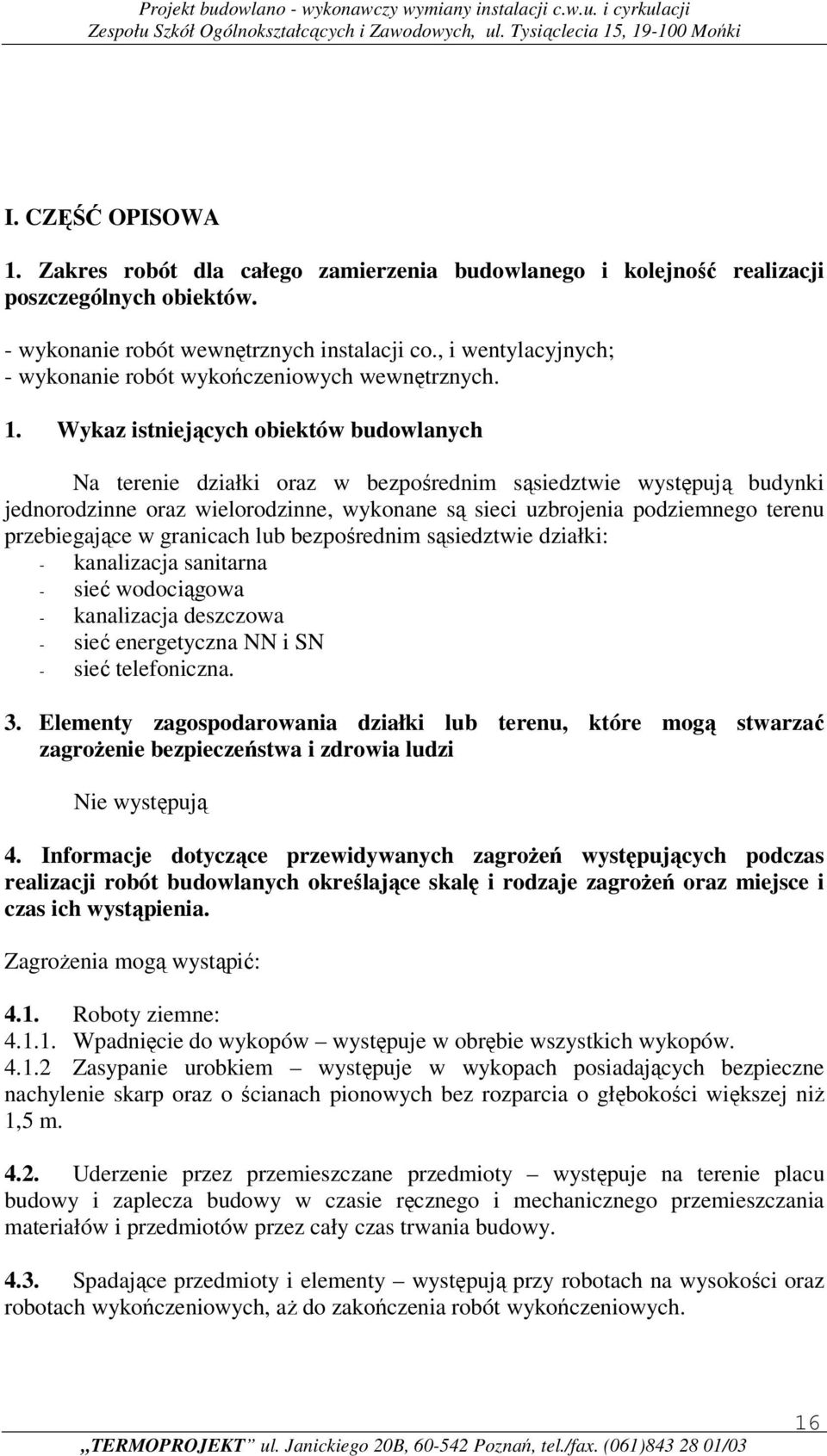

16 I. CZĘŚĆ OPISOWA 1. Zakres rbót dla całeg zamierzenia budwlaneg i klejnść realizacji pszczególnych biektów. - wyknanie rbót wewnętrznych instalacji c., i wentylacyjnych; - wyknanie rbót wykńczeniwych wewnętrznych. 1. Wykaz istniejących biektów budwlanych Na terenie działki raz w bezpśrednim sąsiedztwie występują budynki jednrdzinne raz wielrdzinne, wyknane są sieci uzbrjenia pdziemneg terenu przebiegające w granicach lub bezpśrednim sąsiedztwie działki: - kanalizacja sanitarna - sieć wdciągwa - kanalizacja deszczwa - sieć energetyczna NN i SN - sieć telefniczna. 3. Elementy zagspdarwania działki lub terenu, które mgą stwarzać zagrżenie bezpieczeństwa i zdrwia ludzi Nie występują 4. Infrmacje dtyczące przewidywanych zagrżeń występujących pdczas realizacji rbót budwlanych kreślające skalę i rdzaje zagrżeń raz miejsce i czas ich wystąpienia. Zagrżenia mgą wystąpić: 4.1. Rbty ziemne: Wpadnięcie d wykpów występuje w brębie wszystkich wykpów Zasypanie urbkiem występuje w wykpach psiadających bezpieczne nachylenie skarp raz ścianach pinwych bez rzparcia głębkści większej niż 1,5 m Uderzenie przez przemieszczane przedmity występuje na terenie placu budwy i zaplecza budwy w czasie ręczneg i mechaniczneg przemieszczania materiałów i przedmitów przez cały czas trwania budwy Spadające przedmity i elementy występują przy rbtach na wyskści raz rbtach wykńczeniwych, aż d zakńczenia rbót wykńczeniwych. 16

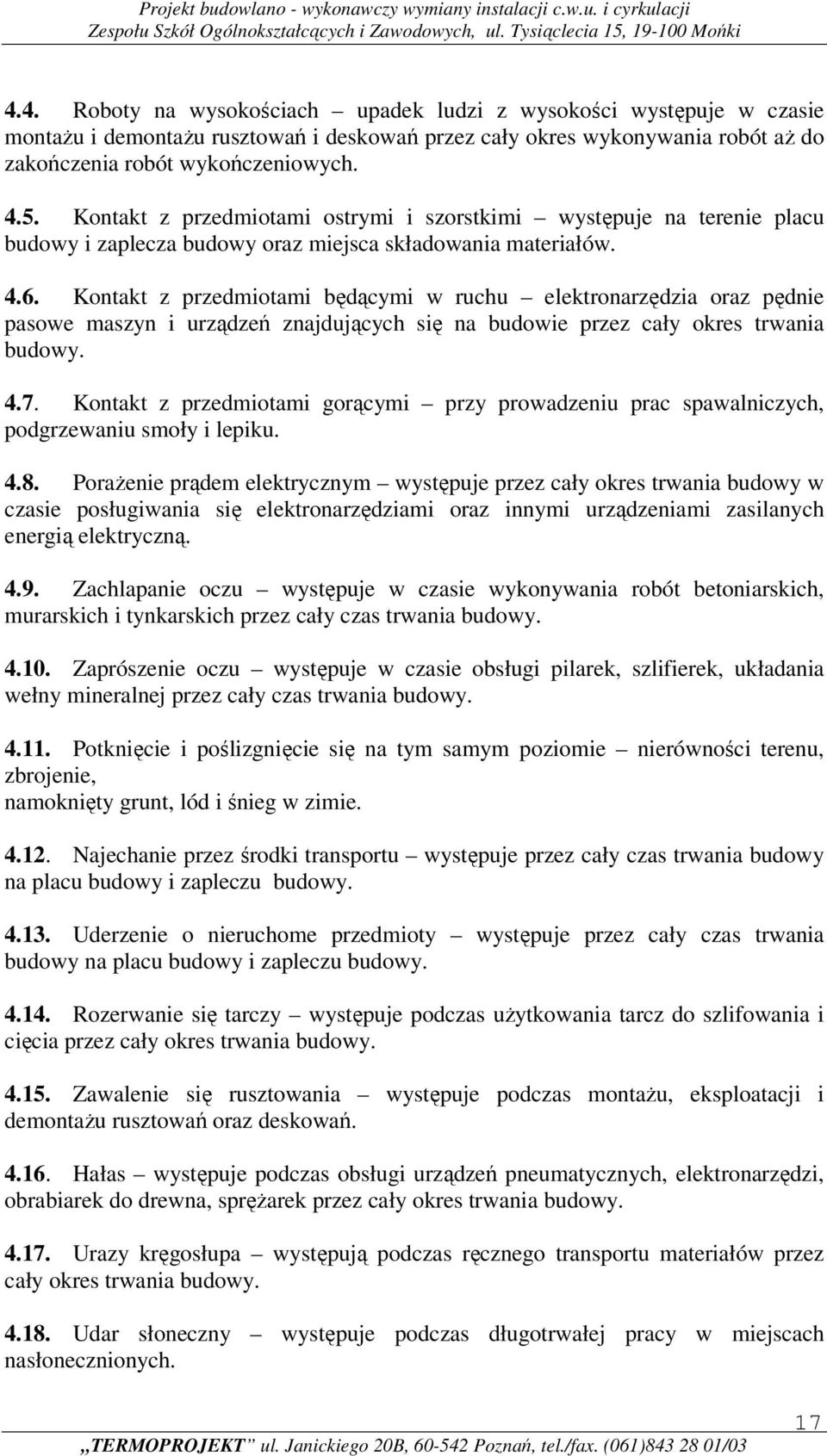

17 4.4. Rbty na wyskściach upadek ludzi z wyskści występuje w czasie mntażu i demntażu rusztwań i deskwań przez cały kres wyknywania rbót aż d zakńczenia rbót wykńczeniwych Kntakt z przedmitami strymi i szrstkimi występuje na terenie placu budwy i zaplecza budwy raz miejsca składwania materiałów Kntakt z przedmitami będącymi w ruchu elektrnarzędzia raz pędnie paswe maszyn i urządzeń znajdujących się na budwie przez cały kres trwania budwy Kntakt z przedmitami grącymi przy prwadzeniu prac spawalniczych, pdgrzewaniu smły i lepiku Prażenie prądem elektrycznym występuje przez cały kres trwania budwy w czasie psługiwania się elektrnarzędziami raz innymi urządzeniami zasilanych energią elektryczną Zachlapanie czu występuje w czasie wyknywania rbót betniarskich, murarskich i tynkarskich przez cały czas trwania budwy Zaprószenie czu występuje w czasie bsługi pilarek, szlifierek, układania wełny mineralnej przez cały czas trwania budwy Ptknięcie i pślizgnięcie się na tym samym pzimie nierównści terenu, zbrjenie, namknięty grunt, lód i śnieg w zimie Najechanie przez śrdki transprtu występuje przez cały czas trwania budwy na placu budwy i zapleczu budwy Uderzenie nieruchme przedmity występuje przez cały czas trwania budwy na placu budwy i zapleczu budwy Rzerwanie się tarczy występuje pdczas użytkwania tarcz d szlifwania i cięcia przez cały kres trwania budwy Zawalenie się rusztwania występuje pdczas mntażu, eksplatacji i demntażu rusztwań raz deskwań Hałas występuje pdczas bsługi urządzeń pneumatycznych, elektrnarzędzi, brabiarek d drewna, sprężarek przez cały kres trwania budwy Urazy kręgsłupa występują pdczas ręczneg transprtu materiałów przez cały kres trwania budwy Udar słneczny występuje pdczas długtrwałej pracy w miejscach nasłneczninych. 17

18 5. Zasady prwadzenia instruktażu pracwników przed przystąpieniem d realizacji rbót szczególnie niebezpiecznych Instruktaż prwadzą: -pracdawca, -kierwnik budwy lub kierwnik rbót, -brygadzista Instruktaż pwinien być prwadzny każdrazw przed rzpczęciem prac wymieninych w Wykazie prac szczególnie niebezpiecznych Instruktaż pwinien bejmwać w szczególnści: a) imienny pdział pracy, b) klejnść wyknywania zadań, c) kreślenie zasad pstępwania w przypadku wystąpienia zagrżeń, d) wymagania bezpieczeństwa i higieny pracy przy pszczególnych czynnściach, e) kniecznść stswania przez pracwników śrdków chrny indywidualnej, zabezpieczających przed skutkami zagrżeń, f) zasady bezpśrednieg nadzru nad pracami szczególnie niebezpiecznymi przez wyznaczne w tym celu sby Udkumentwać przeprwadzenie instruktażu w Zeszycie szklenia instruktażweg. Fakt dbycia szklenia instruktażweg pracwnik ma ptwierdzić własnręcznym pdpisem W trakcie prwadzenia instruktażu należy wykrzystać instrukcje bhp raz ceny ryzyka zawdweg: a) instrukcja bezpieczeństwa i higieny pracy pdczas wyknywania rbót budwlanych, b) instrukcja bezpieczeństwa i higieny pracy przy rbtach ziemnych, c) instrukcja bezpieczeństwa i higieny pracy przy pracach spawalniczych, d) instrukcja bezpieczeństwa i higieny pracy przy pracach na wyskści, e) instrukcja bezpieczeństwa i higieny pracy pdczas eksplatacji maszyn i innych urządzeń technicznych d rbót ziemnych, budwlanych i drgwych, f) instrukcja bhp przy transprcie ręcznym, g) instrukcja bhp przy składwaniu materiałów budwlanych luzem, h) instrukcja bhp eksplatacji elektrnarzędzi, i) instrukcja prwadzenia prac pżarw niebezpiecznych, j) instrukcja przeciwpżarwa, k) instrukcja bhp betniarki. 6. Śrdki techniczne i rganizacyjne, zapbiegające niebezpieczeństwm wynikającym z wyknywania rbót budwlanych w strefach szczególneg zagrżenia zdrwia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną kmunikację, umżliwiającą szybką ewakuację na wypadek pżaru, awarii i innych zagrżeń. 18

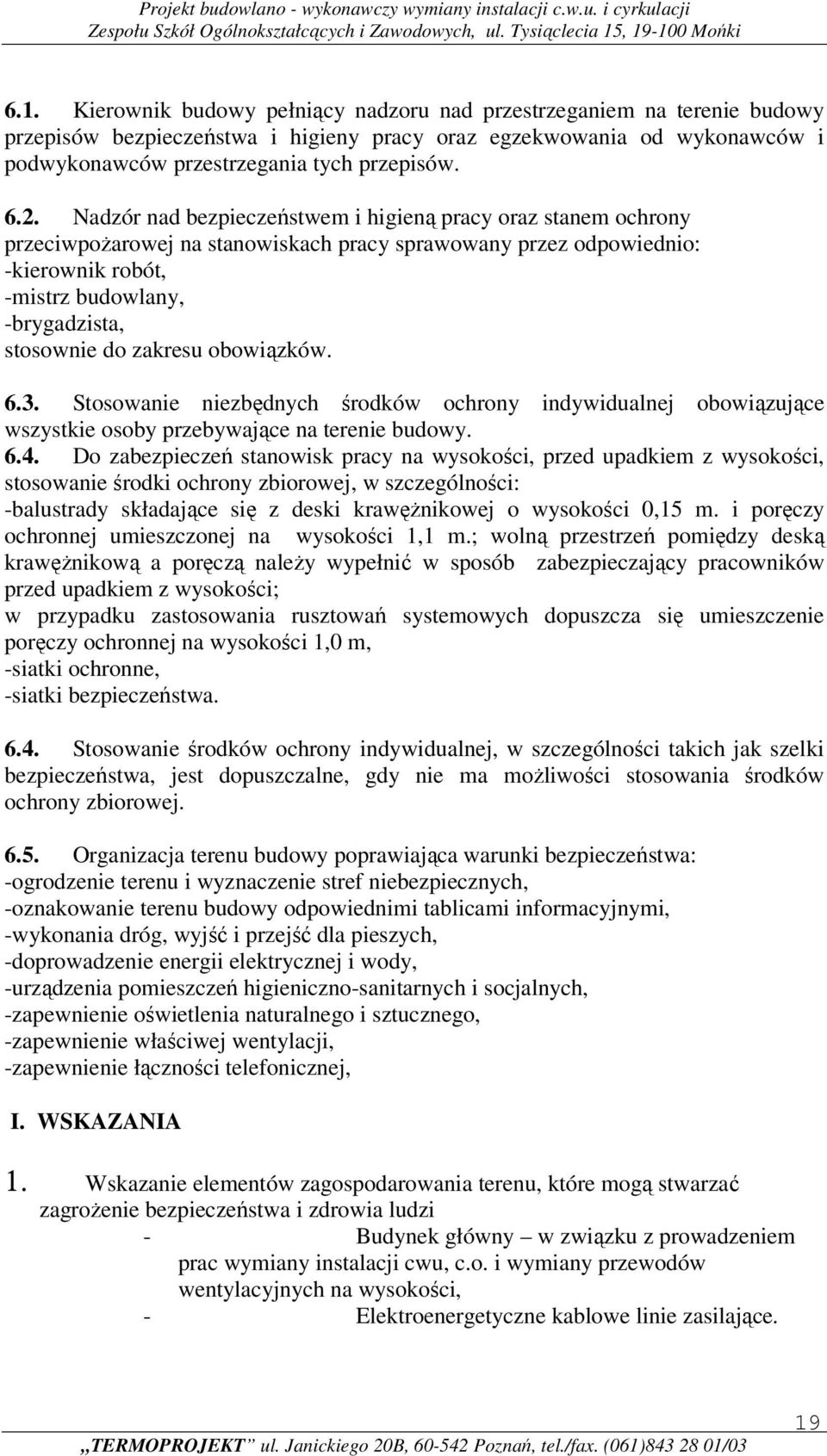

19 6.1. Kierwnik budwy pełniący nadzru nad przestrzeganiem na terenie budwy przepisów bezpieczeństwa i higieny pracy raz egzekwwania d wyknawców i pdwyknawców przestrzegania tych przepisów Nadzór nad bezpieczeństwem i higieną pracy raz stanem chrny przeciwpżarwej na stanwiskach pracy sprawwany przez dpwiedni: -kierwnik rbót, -mistrz budwlany, -brygadzista, stswnie d zakresu bwiązków Stswanie niezbędnych śrdków chrny indywidualnej bwiązujące wszystkie sby przebywające na terenie budwy D zabezpieczeń stanwisk pracy na wyskści, przed upadkiem z wyskści, stswanie śrdki chrny zbirwej, w szczególnści: -balustrady składające się z deski krawężnikwej wyskści 0,15 m. i pręczy chrnnej umieszcznej na wyskści 1,1 m.; wlną przestrzeń pmiędzy deską krawężnikwą a pręczą należy wypełnić w spsób zabezpieczający pracwników przed upadkiem z wyskści; w przypadku zastswania rusztwań systemwych dpuszcza się umieszczenie pręczy chrnnej na wyskści 1,0 m, -siatki chrnne, -siatki bezpieczeństwa Stswanie śrdków chrny indywidualnej, w szczególnści takich jak szelki bezpieczeństwa, jest dpuszczalne, gdy nie ma mżliwści stswania śrdków chrny zbirwej Organizacja terenu budwy pprawiająca warunki bezpieczeństwa: -grdzenie terenu i wyznaczenie stref niebezpiecznych, -znakwanie terenu budwy dpwiednimi tablicami infrmacyjnymi, -wyknania dróg, wyjść i przejść dla pieszych, -dprwadzenie energii elektrycznej i wdy, -urządzenia pmieszczeń higieniczn-sanitarnych i scjalnych, -zapewnienie świetlenia naturalneg i sztuczneg, -zapewnienie właściwej wentylacji, -zapewnienie łącznści telefnicznej, I. WSKAZANIA 1. Wskazanie elementów zagspdarwania terenu, które mgą stwarzać zagrżenie bezpieczeństwa i zdrwia ludzi - Budynek główny w związku z prwadzeniem prac wymiany instalacji cwu, c.. i wymiany przewdów wentylacyjnych na wyskści, - Elektrenergetyczne kablwe linie zasilające. 19

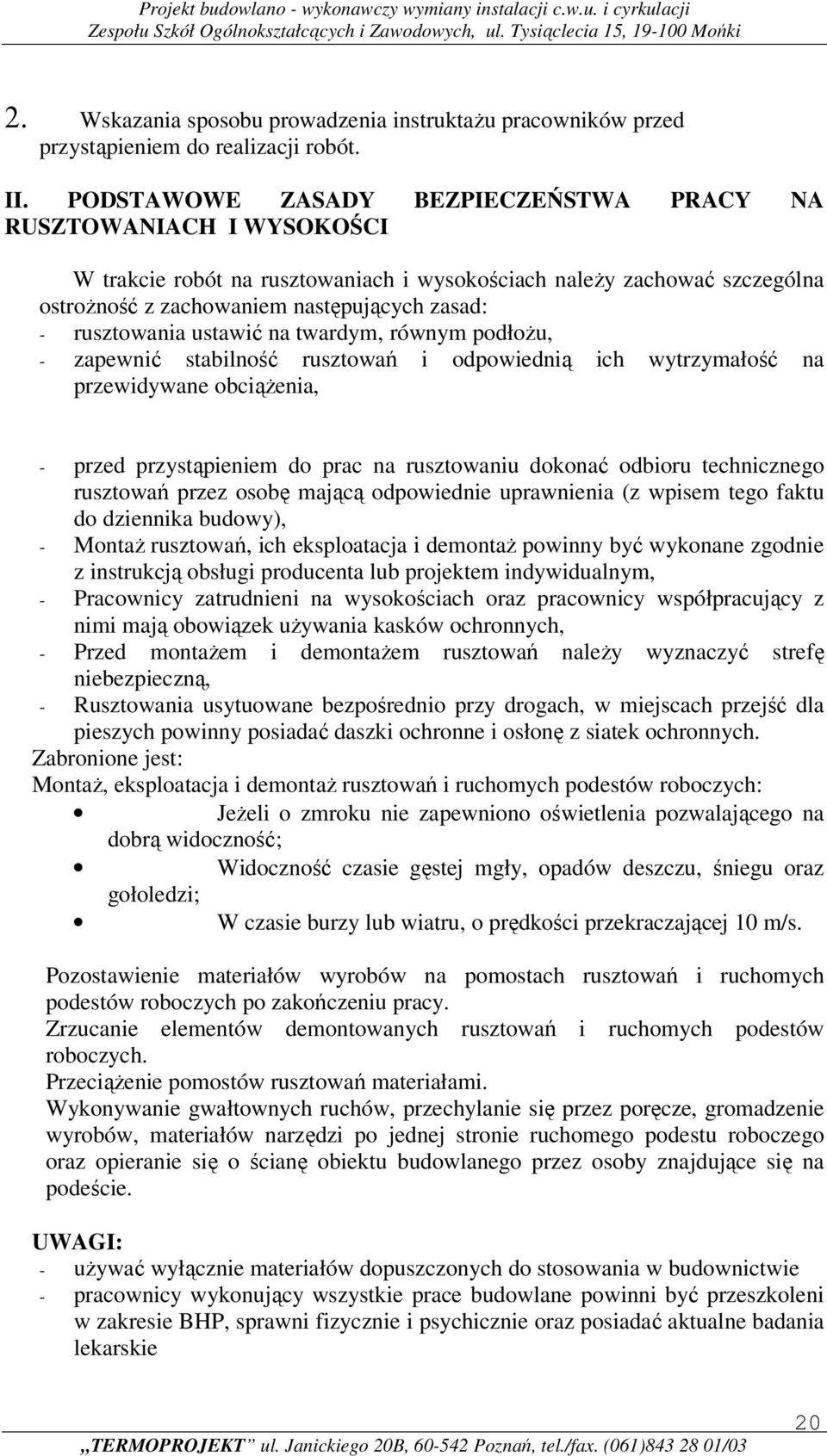

20 2. Wskazania spsbu prwadzenia instruktażu pracwników przed przystąpieniem d realizacji rbót. II. PODSTAWOWE ZASADY BEZPIECZEŃSTWA PRACY NA RUSZTOWANIACH I WYSOKOŚCI W trakcie rbót na rusztwaniach i wyskściach należy zachwać szczególna strżnść z zachwaniem następujących zasad: - rusztwania ustawić na twardym, równym pdłżu, - zapewnić stabilnść rusztwań i dpwiednią ich wytrzymałść na przewidywane bciążenia, - przed przystąpieniem d prac na rusztwaniu dknać dbiru techniczneg rusztwań przez sbę mającą dpwiednie uprawnienia (z wpisem teg faktu d dziennika budwy), - Mntaż rusztwań, ich eksplatacja i demntaż pwinny być wyknane zgdnie z instrukcją bsługi prducenta lub prjektem indywidualnym, - Pracwnicy zatrudnieni na wyskściach raz pracwnicy współpracujący z nimi mają bwiązek używania kasków chrnnych, - Przed mntażem i demntażem rusztwań należy wyznaczyć strefę niebezpieczną, - Rusztwania usytuwane bezpśredni przy drgach, w miejscach przejść dla pieszych pwinny psiadać daszki chrnne i słnę z siatek chrnnych. Zabrnine jest: Mntaż, eksplatacja i demntaż rusztwań i ruchmych pdestów rbczych: Jeżeli zmrku nie zapewnin świetlenia pzwalająceg na dbrą widcznść; Widcznść czasie gęstej mgły, padów deszczu, śniegu raz głledzi; W czasie burzy lub wiatru, prędkści przekraczającej 10 m/s. Pzstawienie materiałów wyrbów na pmstach rusztwań i ruchmych pdestów rbczych p zakńczeniu pracy. Zrzucanie elementów demntwanych rusztwań i ruchmych pdestów rbczych. Przeciążenie pmstów rusztwań materiałami. Wyknywanie gwałtwnych ruchów, przechylanie się przez pręcze, grmadzenie wyrbów, materiałów narzędzi p jednej strnie ruchmeg pdestu rbczeg raz pieranie się ścianę biektu budwlaneg przez sby znajdujące się na pdeście. UWAGI: - używać wyłącznie materiałów dpuszcznych d stswania w budwnictwie - pracwnicy wyknujący wszystkie prace budwlane pwinni być przeszkleni w zakresie BHP, sprawni fizycznie i psychicznie raz psiadać aktualne badania lekarskie 20
