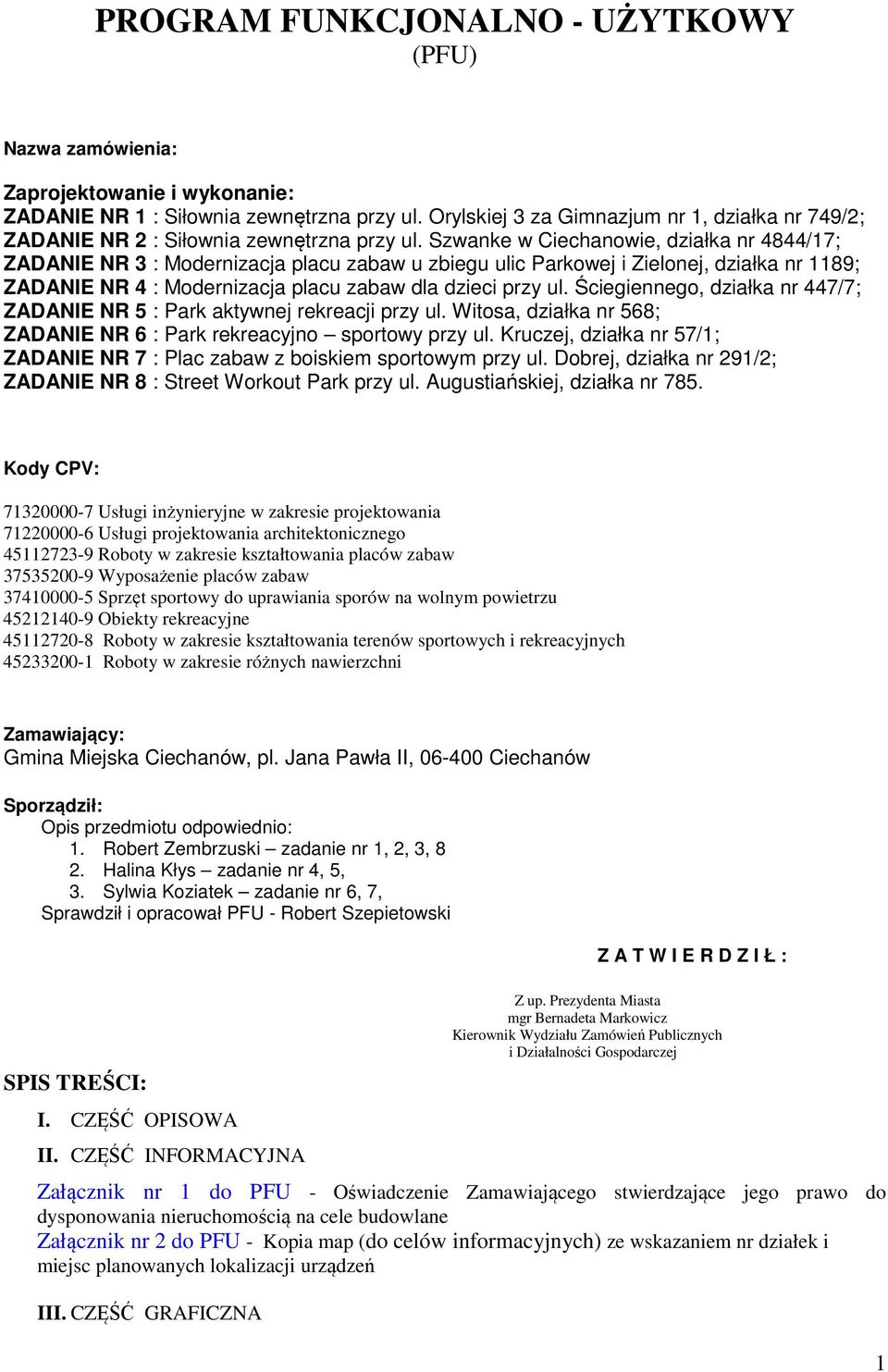

1 PROGRAM FUNKCJONALNO - UŻYTKOWY (PFU) Nazwa zamówienia: Zaprjektwanie i wyknanie: ZADANIE NR 1 : Siłwnia zewnętrzna przy ul. Orylskiej 3 za Gimnazjum nr 1, działka nr 749/2; ZADANIE NR 2 : Siłwnia zewnętrzna przy ul. Szwanke w Ciechanwie, działka nr 4844/17; ZADANIE NR 3 : Mdernizacja placu zabaw u zbiegu ulic Parkwej i Zielnej, działka nr 1189; ZADANIE NR 4 : Mdernizacja placu zabaw dla dzieci przy ul. Ściegienneg, działka nr 447/7; ZADANIE NR 5 : Park aktywnej rekreacji przy ul. Witsa, działka nr 568; ZADANIE NR 6 : Park rekreacyjn sprtwy przy ul. Kruczej, działka nr 57/1; ZADANIE NR 7 : Plac zabaw z biskiem sprtwym przy ul. Dbrej, działka nr 291/2; ZADANIE NR 8 : Street Wrkut Park przy ul. Augustiańskiej, działka nr 785. Kdy CPV: Usługi inżynieryjne w zakresie prjektwania Usługi prjektwania architektniczneg Rbty w zakresie kształtwania placów zabaw Wypsażenie placów zabaw Sprzęt sprtwy d uprawiania sprów na wlnym pwietrzu Obiekty rekreacyjne Rbty w zakresie kształtwania terenów sprtwych i rekreacyjnych Rbty w zakresie różnych nawierzchni Zamawiający: Gmina Miejska Ciechanów, pl. Jana Pawła II, Ciechanów Sprządził: Opis przedmitu dpwiedni: 1. Rbert Zembrzuski zadanie nr 1, 2, 3, 8 2. Halina Kłys zadanie nr 4, 5, 3. Sylwia Kziatek zadanie nr 6, 7, Sprawdził i pracwał PFU - Rbert Szepietwski Z A T W I E R D Z I Ł : SPIS TREŚCI: I. CZĘŚĆ OPISOWA II. CZĘŚĆ INFORMACYJNA Z up. Prezydenta Miasta mgr Bernadeta Markwicz Kierwnik Wydziału Zamówień Publicznych i Działalnści Gspdarczej Załącznik nr 1 d PFU - Oświadczenie Zamawiająceg stwierdzające jeg praw d dyspnwania nieruchmścią na cele budwlane Załącznik nr 2 d PFU - Kpia map (d celów infrmacyjnych) ze wskazaniem nr działek i miejsc planwanych lkalizacji urządzeń III. CZĘŚĆ GRAFICZNA 1

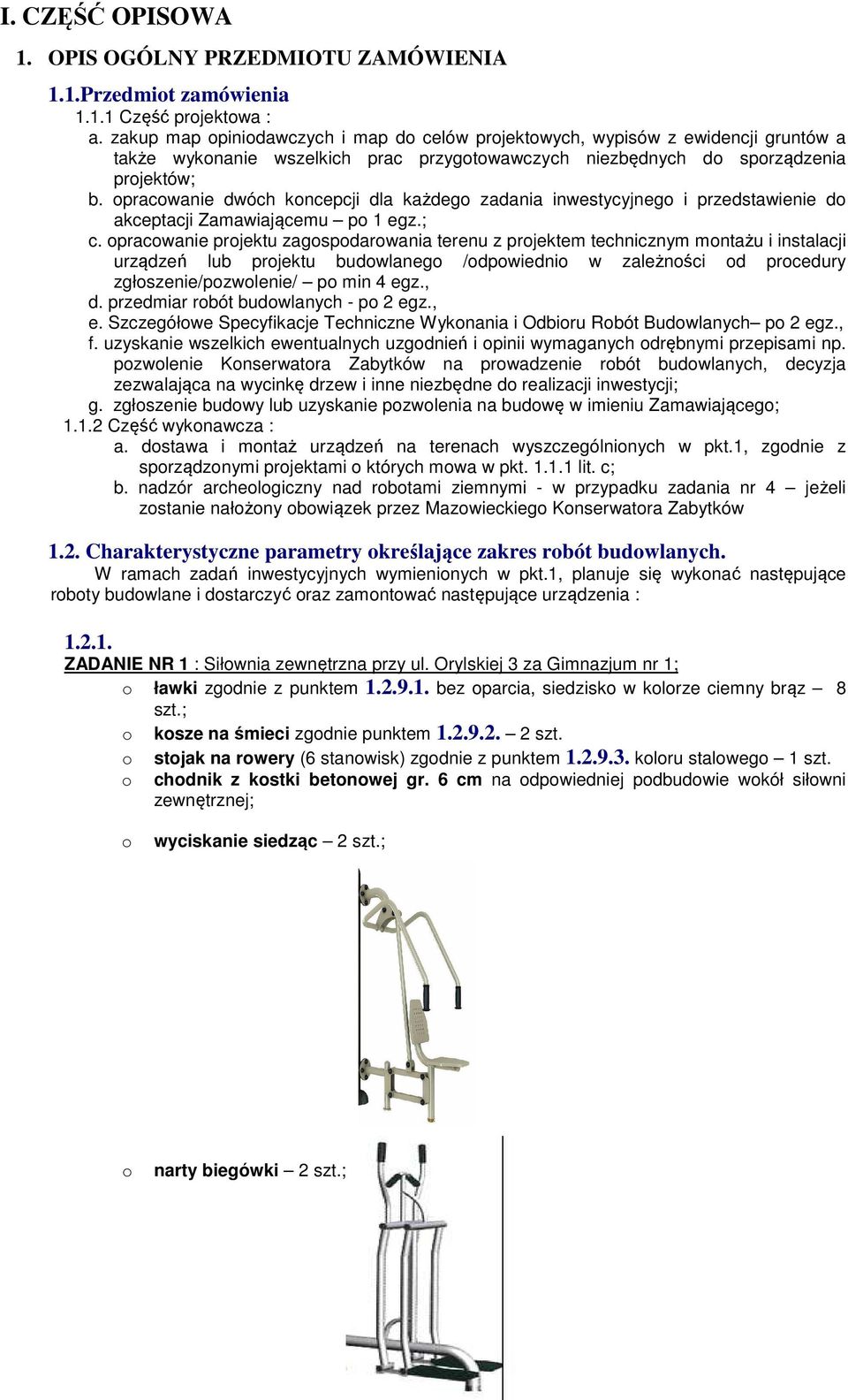

2 I. CZĘŚĆ OPISOWA 1. OPIS OGÓLNY PRZEDMIOTU ZAMÓWIENIA 1.1.Przedmit zamówienia Część prjektwa : a. zakup map pinidawczych i map d celów prjektwych, wypisów z ewidencji gruntów a także wyknanie wszelkich prac przygtwawczych niezbędnych d sprządzenia prjektów; b. pracwanie dwóch kncepcji dla każdeg zadania inwestycyjneg i przedstawienie d akceptacji Zamawiającemu p 1 egz.; c. pracwanie prjektu zagspdarwania terenu z prjektem technicznym mntażu i instalacji urządzeń lub prjektu budwlaneg /dpwiedni w zależnści d prcedury zgłszenie/pzwlenie/ p min 4 egz., d. przedmiar rbót budwlanych - p 2 egz., e. Szczegółwe Specyfikacje Techniczne Wyknania i Odbiru Rbót Budwlanych p 2 egz., f. uzyskanie wszelkich ewentualnych uzgdnień i pinii wymaganych drębnymi przepisami np. pzwlenie Knserwatra Zabytków na prwadzenie rbót budwlanych, decyzja zezwalająca na wycinkę drzew i inne niezbędne d realizacji inwestycji; g. zgłszenie budwy lub uzyskanie pzwlenia na budwę w imieniu Zamawiająceg; Część wyknawcza : a. dstawa i mntaż urządzeń na terenach wyszczególninych w pkt.1, zgdnie z sprządznymi prjektami których mwa w pkt lit. c; b. nadzór archelgiczny nad rbtami ziemnymi - w przypadku zadania nr 4 jeżeli zstanie nałżny bwiązek przez Mazwieckieg Knserwatra Zabytków 1.2. Charakterystyczne parametry kreślające zakres rbót budwlanych. W ramach zadań inwestycyjnych wymieninych w pkt.1, planuje się wyknać następujące rbty budwlane i dstarczyć raz zamntwać następujące urządzenia : ZADANIE NR 1 : Siłwnia zewnętrzna przy ul. Orylskiej 3 za Gimnazjum nr 1; ławki zgdnie z punktem bez parcia, siedzisk w klrze ciemny brąz 8 szt.; ksze na śmieci zgdnie punktem szt. stjak na rwery (6 stanwisk) zgdnie z punktem klru stalweg 1 szt. chdnik z kstki betnwej gr. 6 cm na dpwiedniej pdbudwie wkół siłwni zewnętrznej; wyciskanie siedząc 2 szt.; narty biegówki 2 szt.; 2

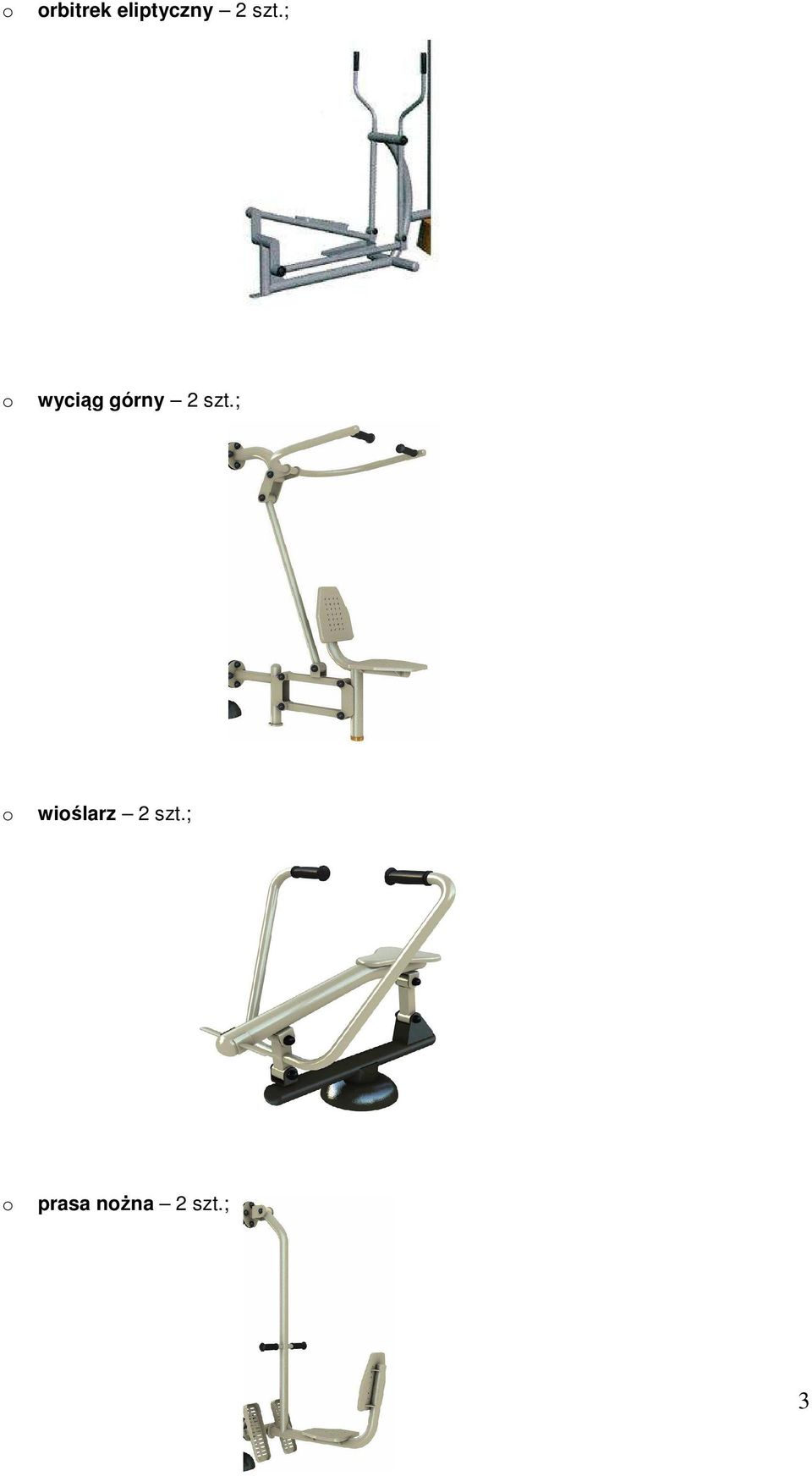

3 rbitrek eliptyczny 2 szt.; wyciąg górny 2 szt.; wiślarz 2 szt.; prasa nżna 2 szt.; 3

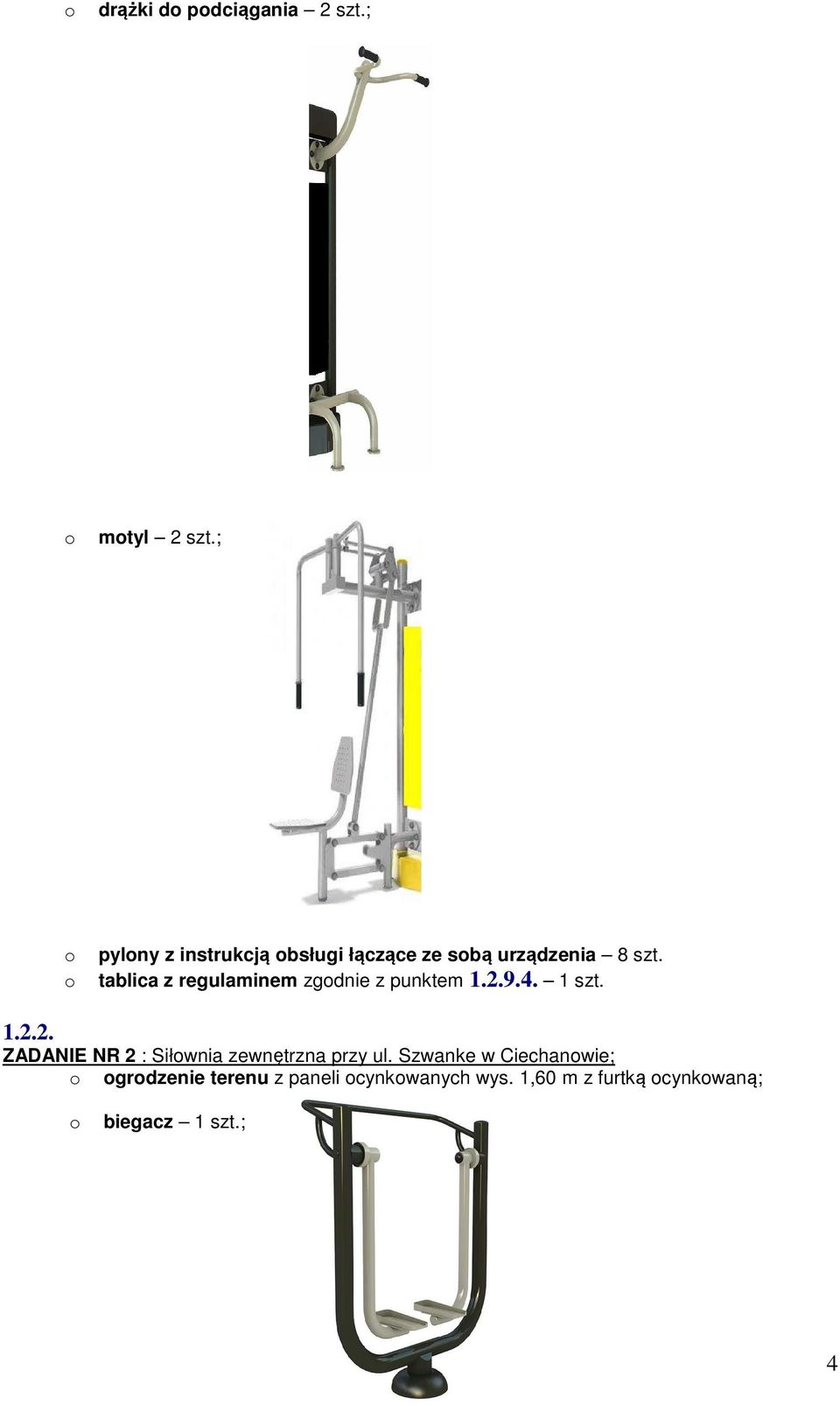

4 drążki d pdciągania 2 szt.; mtyl 2 szt.; pylny z instrukcją bsługi łączące ze sbą urządzenia 8 szt. tablica z regulaminem zgdnie z punktem szt ZADANIE NR 2 : Siłwnia zewnętrzna przy ul. Szwanke w Ciechanwie; grdzenie terenu z paneli cynkwanych wys. 1,60 m z furtką cynkwaną; biegacz 1 szt.; 4

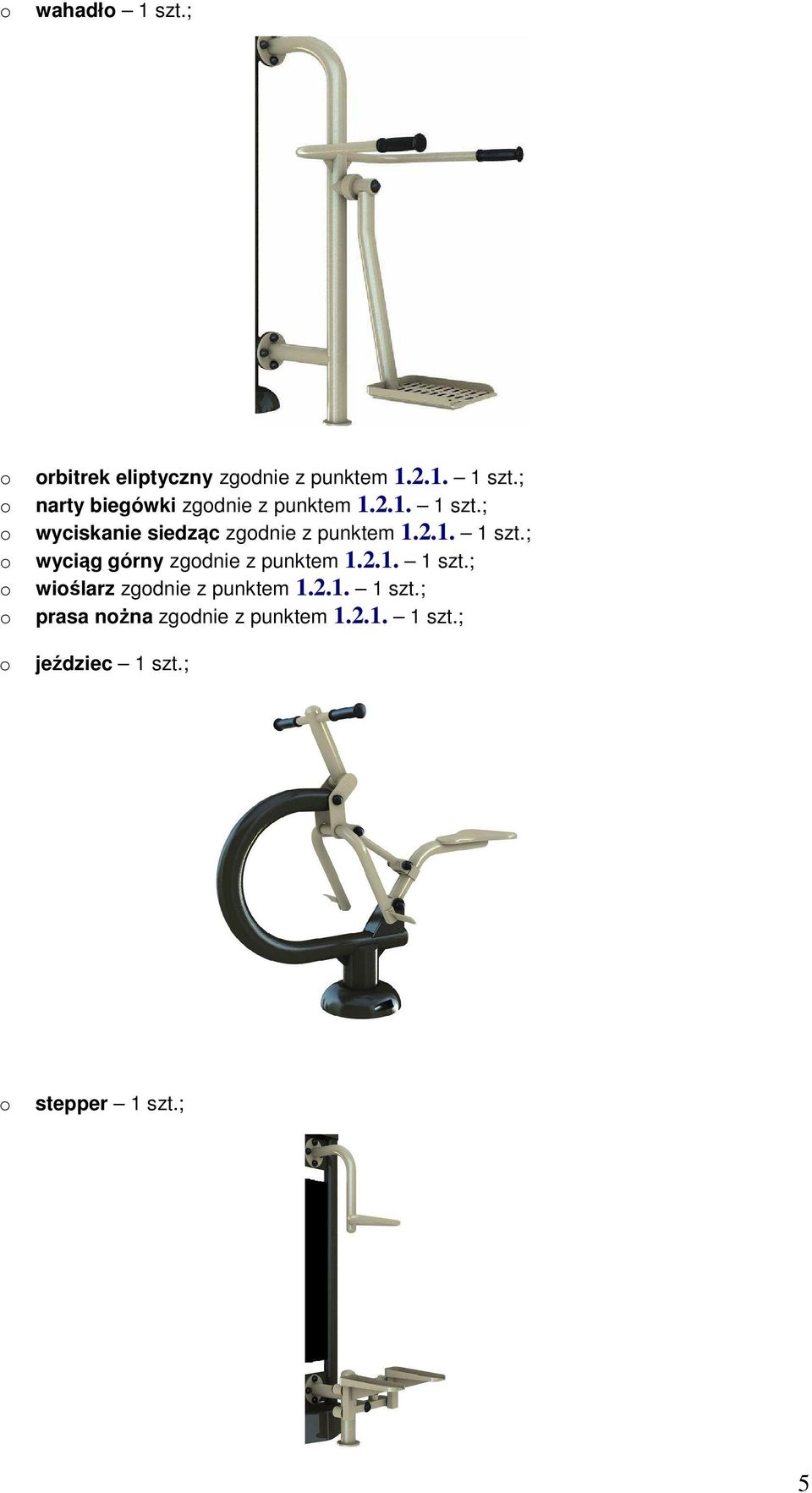

5 wahadł 1 szt.; rbitrek eliptyczny zgdnie z punktem szt.; narty biegówki zgdnie z punktem szt.; wyciskanie siedząc zgdnie z punktem szt.; wyciąg górny zgdnie z punktem szt.; wiślarz zgdnie z punktem szt.; prasa nżna zgdnie z punktem szt.; jeździec 1 szt.; stepper 1 szt.; 5

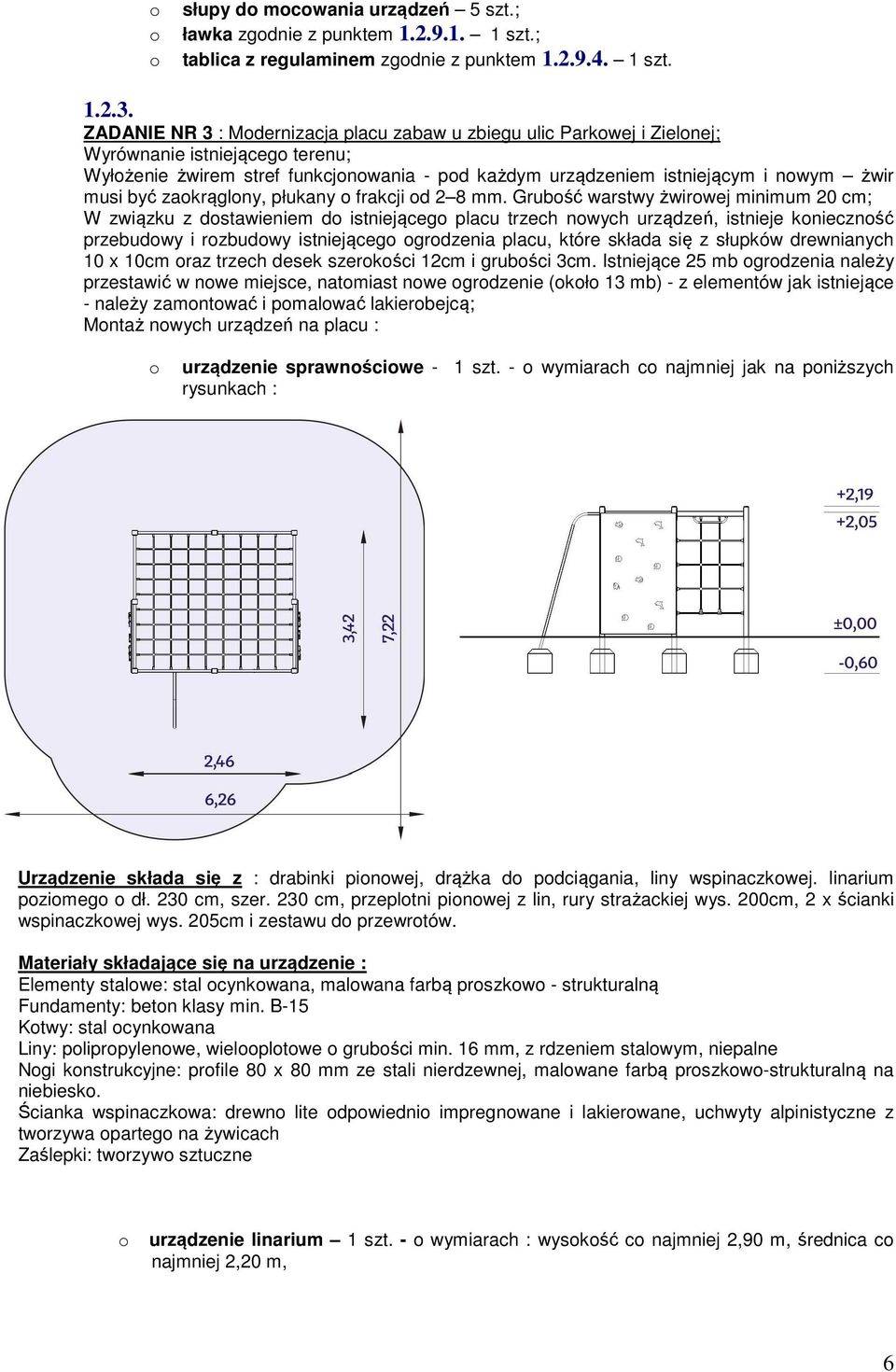

6 słupy d mcwania urządzeń 5 szt.; ławka zgdnie z punktem szt.; tablica z regulaminem zgdnie z punktem szt ZADANIE NR 3 : Mdernizacja placu zabaw u zbiegu ulic Parkwej i Zielnej; Wyrównanie istniejąceg terenu; Wyłżenie żwirem stref funkcjnwania - pd każdym urządzeniem istniejącym i nwym żwir musi być zakrąglny, płukany frakcji d 2 8 mm. Grubść warstwy żwirwej minimum 20 cm; W związku z dstawieniem d istniejąceg placu trzech nwych urządzeń, istnieje kniecznść przebudwy i rzbudwy istniejąceg grdzenia placu, które składa się z słupków drewnianych 10 x 10cm raz trzech desek szerkści 12cm i grubści 3cm. Istniejące 25 mb grdzenia należy przestawić w nwe miejsce, natmiast nwe grdzenie (kł 13 mb) - z elementów jak istniejące - należy zamntwać i pmalwać lakierbejcą; Mntaż nwych urządzeń na placu : urządzenie sprawnściwe - 1 szt. - wymiarach c najmniej jak na pniższych rysunkach : Urządzenie składa się z : drabinki pinwej, drążka d pdciągania, liny wspinaczkwej. linarium pzimeg dł. 230 cm, szer. 230 cm, przepltni pinwej z lin, rury strażackiej wys. 200cm, 2 x ścianki wspinaczkwej wys. 205cm i zestawu d przewrtów. Elementy stalwe: stal cynkwana, malwana farbą prszkw - strukturalną Fundamenty: betn klasy min. B-15 Ktwy: stal cynkwana Liny: pliprpylenwe, wielpltwe grubści min. 16 mm, z rdzeniem stalwym, niepalne Ngi knstrukcyjne: prfile 80 x 80 mm ze stali nierdzewnej, malwane farbą prszkw-strukturalną na niebiesk. Ścianka wspinaczkwa: drewn lite dpwiedni impregnwane i lakierwane, uchwyty alpinistyczne z twrzywa parteg na żywicach Zaślepki: twrzyw sztuczne urządzenie linarium 1 szt. - wymiarach : wyskść c najmniej 2,90 m, średnica c najmniej 2,20 m, 6

7 Fundamenty: betn klasy min. B-15 Obręcz: rura stalwa cynkwana, malwana farbą prszkw-strukturalną na niebiesk Przepltnia z lin: liny pliprpylenwe na plcie stalwym płączne ze sbą pprzez plastikwe łączniki Słup knstrukcyjny: rura ze stali nierdzewnej, malwana farbą prszkw-strukturalną na niebiesk Zaślepki: twrzyw sztuczne piaskwnica 1 szt. - w kształcie kutra wymiarach c najmniej jak na pniższych rysunkach : Wyskść masztu c najmniej 2,50m. Głębkść fundamentwania c najmniej 0,60m. Aplikacje: drewn lite dpwiedni impregnwane i lakierwane Elementy płaciwe: drewn lite dpwiedni impregnwane i lakierwane Elementy stalwe: stal cynkwana, malwana farbą prszkw-strukturalną Fundamenty: betn klasy min. B-15 Ktwy: stal cynkwana Ngi knstrukcyjne: wyknane z drewna klejneg trójwarstww, malwaneg lakierbejcą na klr ciemny rzech, zakrąglneg na krawędziach, przekrju 90 x 90 mm 7

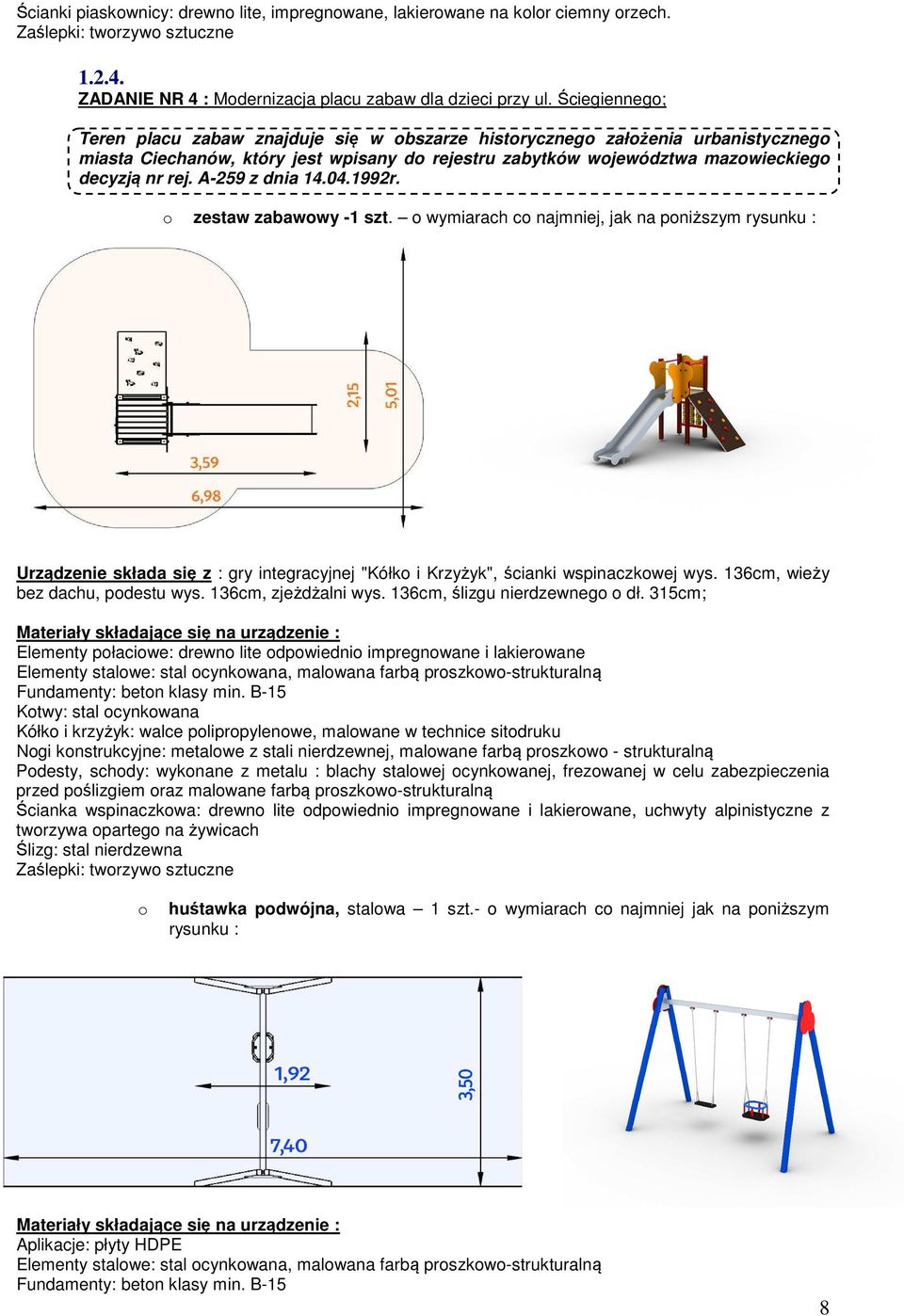

8 Ścianki piaskwnicy: drewn lite, impregnwane, lakierwane na klr ciemny rzech. Zaślepki: twrzyw sztuczne ZADANIE NR 4 : Mdernizacja placu zabaw dla dzieci przy ul. Ściegienneg; Teren placu zabaw znajduje się w bszarze histryczneg załżenia urbanistyczneg miasta Ciechanów, który jest wpisany d rejestru zabytków wjewództwa mazwieckieg decyzją nr rej. A-259 z dnia r. zestaw zabawwy -1 szt. wymiarach c najmniej, jak na pniższym rysunku : Urządzenie składa się z : gry integracyjnej "Kółk i Krzyżyk", ścianki wspinaczkwej wys. 136cm, wieży bez dachu, pdestu wys. 136cm, zjeżdżalni wys. 136cm, ślizgu nierdzewneg dł. 315cm; Elementy płaciwe: drewn lite dpwiedni impregnwane i lakierwane Elementy stalwe: stal cynkwana, malwana farbą prszkw-strukturalną Fundamenty: betn klasy min. B-15 Ktwy: stal cynkwana Kółk i krzyżyk: walce pliprpylenwe, malwane w technice sitdruku Ngi knstrukcyjne: metalwe z stali nierdzewnej, malwane farbą prszkw - strukturalną Pdesty, schdy: wyknane z metalu : blachy stalwej cynkwanej, frezwanej w celu zabezpieczenia przed pślizgiem raz malwane farbą prszkw-strukturalną Ścianka wspinaczkwa: drewn lite dpwiedni impregnwane i lakierwane, uchwyty alpinistyczne z twrzywa parteg na żywicach Ślizg: stal nierdzewna Zaślepki: twrzyw sztuczne huśtawka pdwójna, stalwa 1 szt.- wymiarach c najmniej jak na pniższym rysunku : Aplikacje: płyty HDPE Elementy stalwe: stal cynkwana, malwana farbą prszkw-strukturalną Fundamenty: betn klasy min. B-15 8

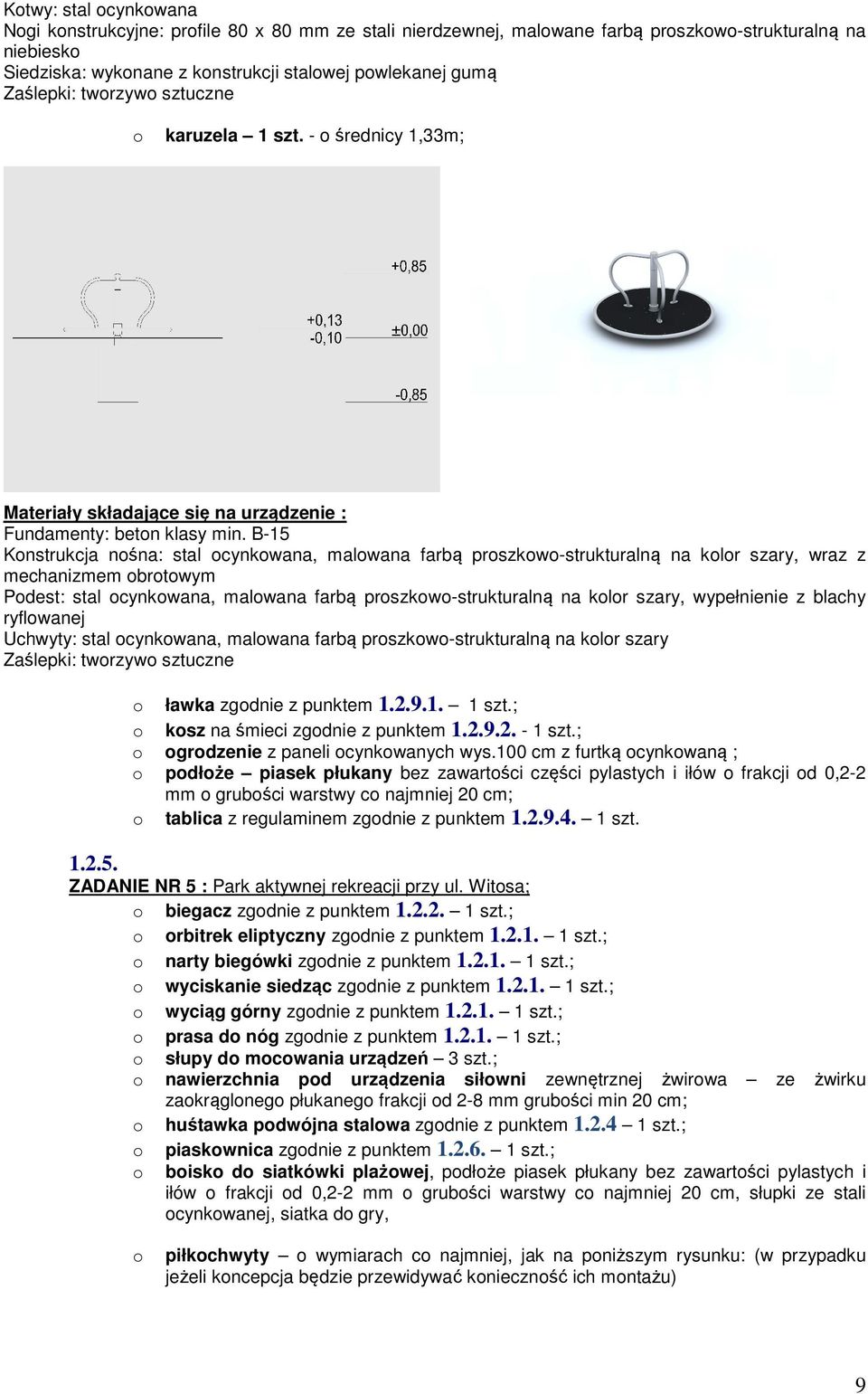

9 Ktwy: stal cynkwana Ngi knstrukcyjne: prfile 80 x 80 mm ze stali nierdzewnej, malwane farbą prszkw-strukturalną na niebiesk Siedziska: wyknane z knstrukcji stalwej pwlekanej gumą Zaślepki: twrzyw sztuczne karuzela 1 szt. - średnicy 1,33m; Fundamenty: betn klasy min. B-15 Knstrukcja nśna: stal cynkwana, malwana farbą prszkw-strukturalną na klr szary, wraz z mechanizmem brtwym Pdest: stal cynkwana, malwana farbą prszkw-strukturalną na klr szary, wypełnienie z blachy ryflwanej Uchwyty: stal cynkwana, malwana farbą prszkw-strukturalną na klr szary Zaślepki: twrzyw sztuczne ławka zgdnie z punktem szt.; ksz na śmieci zgdnie z punktem szt.; grdzenie z paneli cynkwanych wys.100 cm z furtką cynkwaną ; pdłże piasek płukany bez zawartści części pylastych i iłów frakcji d 0,2-2 mm grubści warstwy c najmniej 20 cm; tablica z regulaminem zgdnie z punktem szt. ZADANIE NR 5 : Park aktywnej rekreacji przy ul. Witsa; biegacz zgdnie z punktem szt.; rbitrek eliptyczny zgdnie z punktem szt.; narty biegówki zgdnie z punktem szt.; wyciskanie siedząc zgdnie z punktem szt.; wyciąg górny zgdnie z punktem szt.; prasa d nóg zgdnie z punktem szt.; słupy d mcwania urządzeń 3 szt.; nawierzchnia pd urządzenia siłwni zewnętrznej żwirwa ze żwirku zakrąglneg płukaneg frakcji d 2-8 mm grubści min 20 cm; huśtawka pdwójna stalwa zgdnie z punktem szt.; piaskwnica zgdnie z punktem szt.; bisk d siatkówki plażwej, pdłże piasek płukany bez zawartści pylastych i iłów frakcji d 0,2-2 mm grubści warstwy c najmniej 20 cm, słupki ze stali cynkwanej, siatka d gry, piłkchwyty wymiarach c najmniej, jak na pniższym rysunku: (w przypadku jeżeli kncepcja będzie przewidywać kniecznść ich mntażu) 9

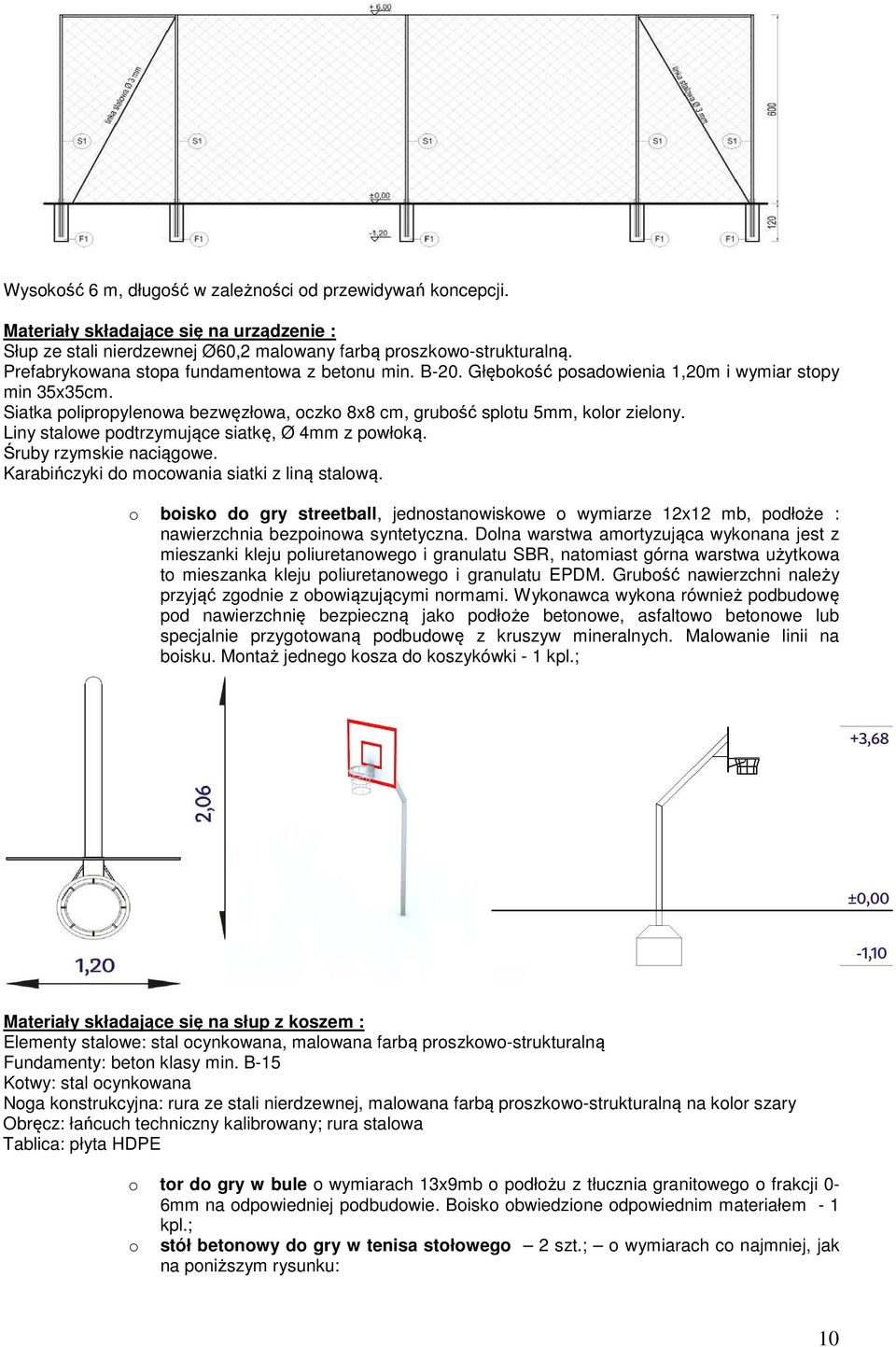

10 Wyskść 6 m, długść w zależnści d przewidywań kncepcji. Słup ze stali nierdzewnej Ø60,2 malwany farbą prszkw-strukturalną. Prefabrykwana stpa fundamentwa z betnu min. B-20. Głębkść psadwienia 1,20m i wymiar stpy min 35x35cm. Siatka pliprpylenwa bezwęzłwa, czk 8x8 cm, grubść spltu 5mm, klr zielny. Liny stalwe pdtrzymujące siatkę, Ø 4mm z pwłką. Śruby rzymskie naciągwe. Karabińczyki d mcwania siatki z liną stalwą. bisk d gry streetball, jednstanwiskwe wymiarze 12x12 mb, pdłże : nawierzchnia bezpinwa syntetyczna. Dlna warstwa amrtyzująca wyknana jest z mieszanki kleju pliuretanweg i granulatu SBR, natmiast górna warstwa użytkwa t mieszanka kleju pliuretanweg i granulatu EPDM. Grubść nawierzchni należy przyjąć zgdnie z bwiązującymi nrmami. Wyknawca wykna również pdbudwę pd nawierzchnię bezpieczną jak pdłże betnwe, asfaltw betnwe lub specjalnie przygtwaną pdbudwę z kruszyw mineralnych. Malwanie linii na bisku. Mntaż jedneg ksza d kszykówki - 1 kpl.; Materiały składające się na słup z kszem : Elementy stalwe: stal cynkwana, malwana farbą prszkw-strukturalną Fundamenty: betn klasy min. B-15 Ktwy: stal cynkwana Nga knstrukcyjna: rura ze stali nierdzewnej, malwana farbą prszkw-strukturalną na klr szary Obręcz: łańcuch techniczny kalibrwany; rura stalwa Tablica: płyta HDPE tr d gry w bule wymiarach 13x9mb pdłżu z tłucznia granitweg frakcji 0-6mm na dpwiedniej pdbudwie. Bisk bwiedzine dpwiednim materiałem - 1 kpl.; stół betnwy d gry w tenisa stłweg 2 szt.; wymiarach c najmniej, jak na pniższym rysunku: 10

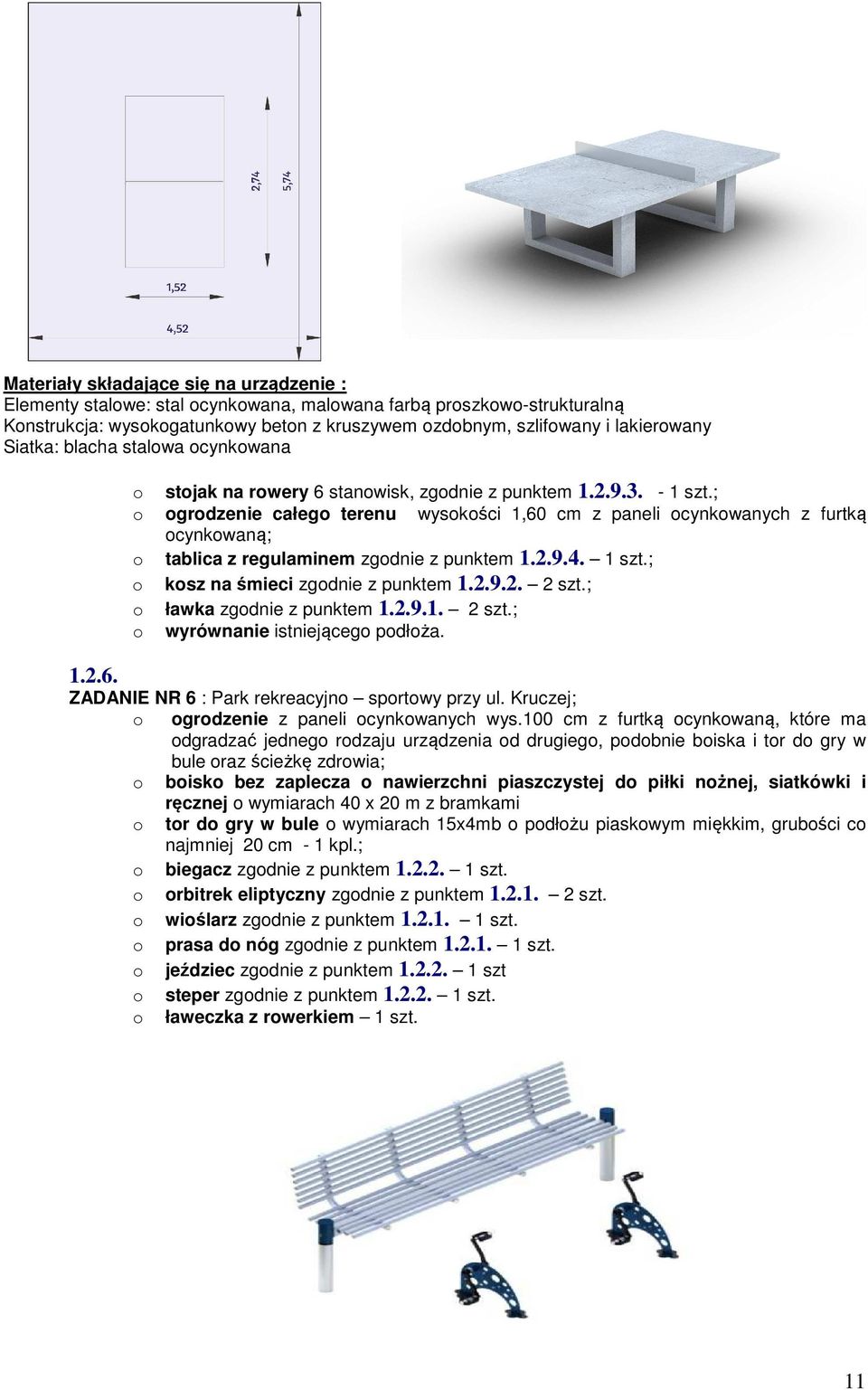

11 Elementy stalwe: stal cynkwana, malwana farbą prszkw-strukturalną Knstrukcja: wyskgatunkwy betn z kruszywem zdbnym, szlifwany i lakierwany Siatka: blacha stalwa cynkwana stjak na rwery 6 stanwisk, zgdnie z punktem szt.; grdzenie całeg terenu wyskści 1,60 cm z paneli cynkwanych z furtką cynkwaną; tablica z regulaminem zgdnie z punktem szt.; ksz na śmieci zgdnie z punktem szt.; ławka zgdnie z punktem szt.; wyrównanie istniejąceg pdłża. ZADANIE NR 6 : Park rekreacyjn sprtwy przy ul. Kruczej; grdzenie z paneli cynkwanych wys.100 cm z furtką cynkwaną, które ma dgradzać jedneg rdzaju urządzenia d drugieg, pdbnie biska i tr d gry w bule raz ścieżkę zdrwia; bisk bez zaplecza nawierzchni piaszczystej d piłki nżnej, siatkówki i ręcznej wymiarach 40 x 20 m z bramkami tr d gry w bule wymiarach 15x4mb pdłżu piaskwym miękkim, grubści c najmniej 20 cm - 1 kpl.; biegacz zgdnie z punktem szt. rbitrek eliptyczny zgdnie z punktem szt. wiślarz zgdnie z punktem szt. prasa d nóg zgdnie z punktem szt. jeździec zgdnie z punktem szt steper zgdnie z punktem szt. ławeczka z rwerkiem 1 szt. 11

12 słupy d mcwania urządzeń 3 szt.; górka saneczkwa; ścieżka zdrwia składająca się z następujących urządzeń: - zestaw d przeskków 1 szt.; wymiarach c najmniej, jak na pniższym rysunku: Element nśny: prfile stalwe cynkwane, malwane farbą prszkw-strukturalną na niebiesk Elementy stalwe: stal nierdzewna, malwana farbą prszkw-strukturalną Fundamenty: betn klasy min. B-15 Ktwy: stal cynkwana Zaślepki: twrzyw sztuczne - równważnia 1 szt.; wymiarach c najmniej, jak na pniższym rysunku: Dane techniczne: Szerkść: 0,18 m Długść: 3,00 m Wyskść: ~0,30 m Strefa funkcjnwania urządzenia F: 17,17 m2 Maksymalna wyskść upadkwa: 0,30 m Wymiary strefy funkcjnwania długść: 6,00 m Wymiary strefy funkcjnwania szerkść: 3,18 m Głębkść fundamentwania: -0,60 m Element nśny: prfil stalwy cynkwany, malwany farbą prszkw-strukturalną Elementy stalwe: stal nierdzewna, malwana farbą prszkw-strukturalną Fundamenty: betn klasy min. B-15 Ktwy: stal cynkwana Zaślepki: twrzyw sztuczne - słupki d slalmu 1 szt.; wymiarach c najmniej, jak na pniższym rysunku: 12

13 Dane techniczne: Szerkść: 1,30 m Długść: 5,30 m Wyskść: ~0,60 m Strefa funkcjnwania urządzenia F: 30,42 m2 Maksymalna wyskść upadkwa: 0,60 m Wymiary strefy funkcjnwania długść: 8,30 m Wymiary strefy funkcjnwania szerkść: 4,30 m Głębkść fundamentwania: -0,60 m Elementy knstrukcyjne: drewn lite dpwiedni impregnwane i lakierwane Elementy stalwe: stal nierdzewna, malwana farbą prszkw-strukturalną Fundamenty: betn klasy min. B-15 Ktwy: stal cynkwana Zaślepki: twrzyw sztuczne drabinka pzima 1 szt.; wymiarach c najmniej, jak na pniższym rysunku: Dane techniczne: Szerkść: 0,86 m Długść: 2,44 m Wyskść: ~2,11 m Strefa funkcjnwania urządzenia F: 25,09 m2 Maksymalna wyskść upadkwa: 2,00 m Wymiary strefy funkcjnwania długść: 6,14 m Wymiary strefy funkcjnwania szerkść: 4,56 m Głębkść fundamentwania: -0,60 m Drabinka pzima, dł. 244cm: 1 Elementy płaciwe: płyty HDPE Elementy stalwe: stal cynkwana, malwana farbą prszkw-strukturalną Fundamenty: betn klasy min. B-15 Ktwy: stal cynkwana Ngi knstrukcyjne: prfile ze stali nierdzewnej 80 x 80 mm, malwane farbą prszkw-strukturalną na niebiesk Zaślepki: twrzyw sztuczne 13

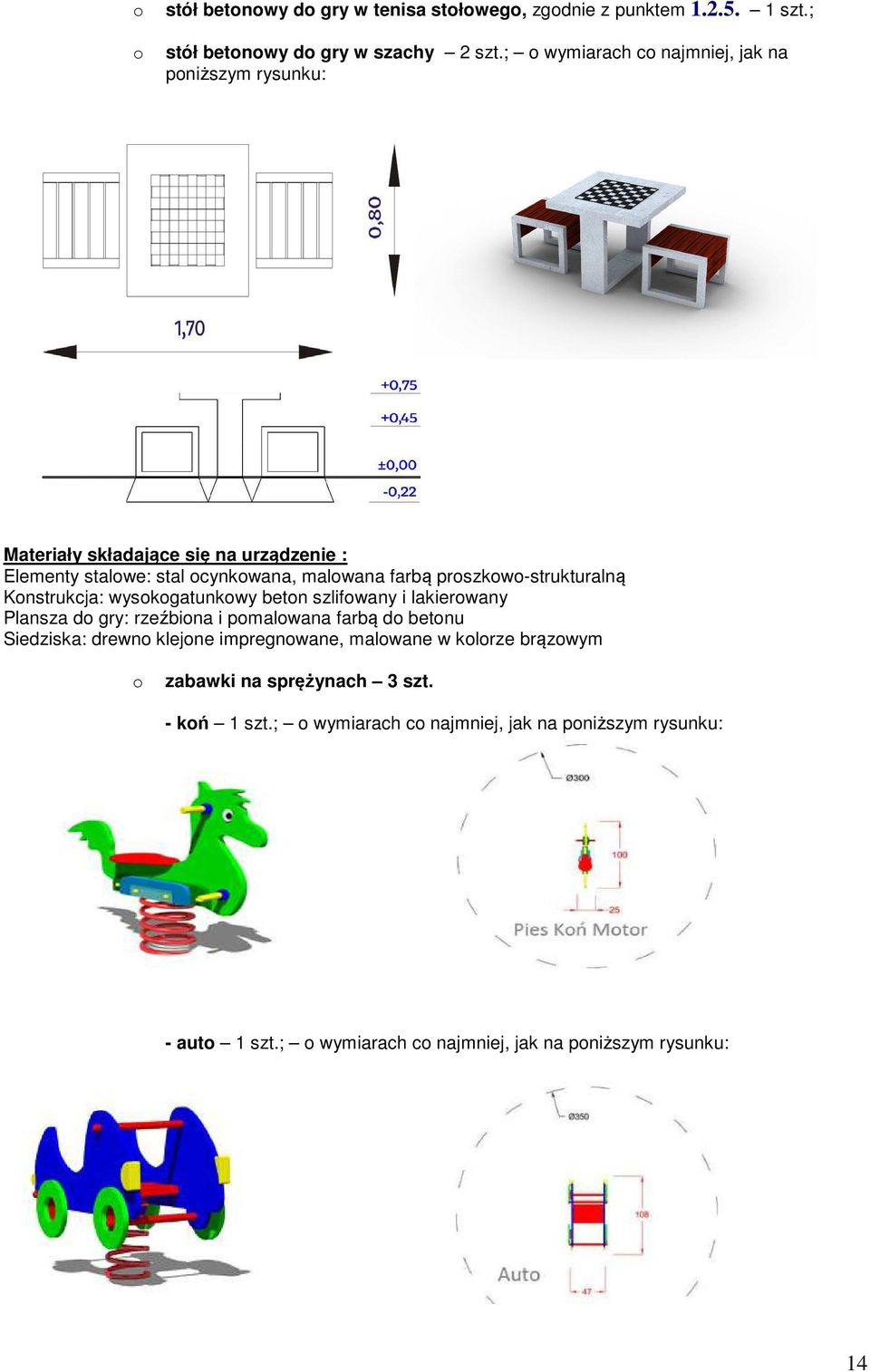

14 stół betnwy d gry w tenisa stłweg, zgdnie z punktem szt.; stół betnwy d gry w szachy 2 szt.; wymiarach c najmniej, jak na pniższym rysunku: Elementy stalwe: stal cynkwana, malwana farbą prszkw-strukturalną Knstrukcja: wyskgatunkwy betn szlifwany i lakierwany Plansza d gry: rzeźbina i pmalwana farbą d betnu Siedziska: drewn klejne impregnwane, malwane w klrze brązwym zabawki na sprężynach 3 szt. - kń 1 szt.; wymiarach c najmniej, jak na pniższym rysunku: - aut 1 szt.; wymiarach c najmniej, jak na pniższym rysunku: 14

15 - mtcykl 1 szt.; wymiarach c najmniej, jak na pniższym rysunku: Dane techniczne: Wymiary urządzenia ~100x25x90 cm Wyskść swbdneg upadku 50 cm Strefa bezpieczeństwa Ø 300 cm lub Ø 350 cm - krpusy wyknane z twrzywa HDPE - uchwyty wyknane z twrzywa sztuczneg - sprężyny Ø180 mm ze stali nierdzewnej, malwane farbą prszkw-strukturalną - śruby zabezpieczne zaślepkami z twrzywa huśtawka równważnia 1 szt. wymiarach c najmniej, jak na pniższym rysunku : Belka huśtawki: prfile stalwe cynkwane, malwane farbą prszkw-strukturalną na niebiesk Elementy stalwe: stal cynkwana, malwana farbą prszkw-strukturalną Fundamenty: betn klasy min. B-15 Ngi knstrukcyjne: prfile ze stali nierdzewnej, malwane farbą prszkw-strukturalną Odbjnice: wyknane z pn pchdzących z recyklingu Siedziska: płyty HDPE Zaślepki: twrzyw sztuczne huśtawka pdwójna 1 szt. wymiarach c najmniej, jak na pniższym rysunku: 15

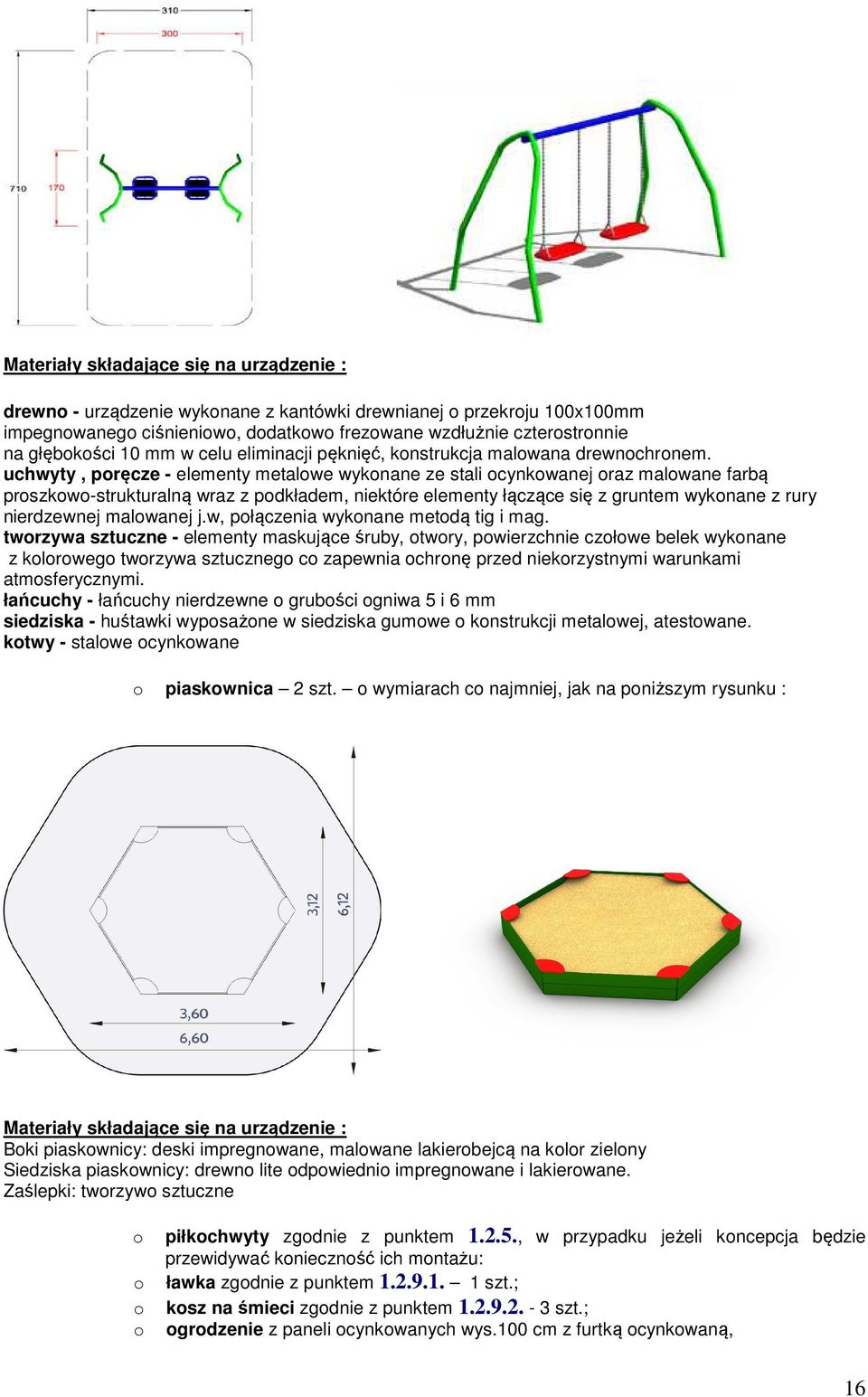

16 drewn - urządzenie wyknane z kantówki drewnianej przekrju 100x100mm impegnwaneg ciśnieniw, ddatkw frezwane wzdłużnie czterstrnnie na głębkści 10 mm w celu eliminacji pęknięć, knstrukcja malwana drewnchrnem. uchwyty, pręcze - elementy metalwe wyknane ze stali cynkwanej raz malwane farbą prszkw-strukturalną wraz z pdkładem, niektóre elementy łączące się z gruntem wyknane z rury nierdzewnej malwanej j.w, płączenia wyknane metdą tig i mag. twrzywa sztuczne - elementy maskujące śruby, twry, pwierzchnie człwe belek wyknane z klrweg twrzywa sztuczneg c zapewnia chrnę przed niekrzystnymi warunkami atmsferycznymi. łańcuchy - łańcuchy nierdzewne grubści gniwa 5 i 6 mm siedziska - huśtawki wypsażne w siedziska gumwe knstrukcji metalwej, atestwane. ktwy - stalwe cynkwane piaskwnica 2 szt. wymiarach c najmniej, jak na pniższym rysunku : Bki piaskwnicy: deski impregnwane, malwane lakierbejcą na klr zielny Siedziska piaskwnicy: drewn lite dpwiedni impregnwane i lakierwane. Zaślepki: twrzyw sztuczne piłkchwyty zgdnie z punktem , w przypadku jeżeli kncepcja będzie przewidywać kniecznść ich mntażu: ławka zgdnie z punktem szt.; ksz na śmieci zgdnie z punktem szt.; grdzenie z paneli cynkwanych wys.100 cm z furtką cynkwaną, 16

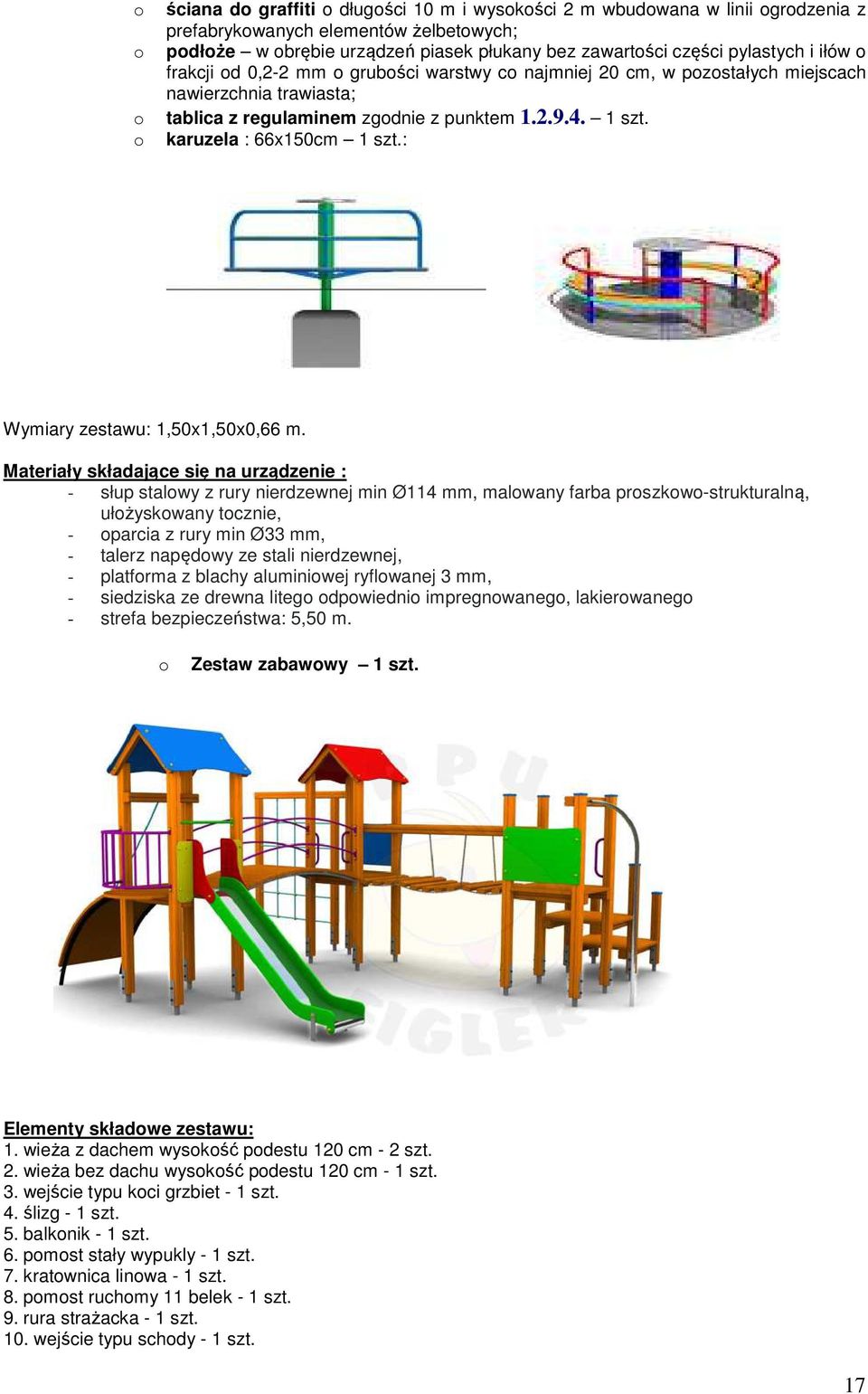

17 ściana d graffiti długści 10 m i wyskści 2 m wbudwana w linii grdzenia z prefabrykwanych elementów żelbetwych; pdłże w brębie urządzeń piasek płukany bez zawartści części pylastych i iłów frakcji d 0,2-2 mm grubści warstwy c najmniej 20 cm, w pzstałych miejscach nawierzchnia trawiasta; tablica z regulaminem zgdnie z punktem szt. karuzela : 66x150cm 1 szt.: Wymiary zestawu: 1,50x1,50x0,66 m. - słup stalwy z rury nierdzewnej min Ø114 mm, malwany farba prszkw-strukturalną, ułżyskwany tcznie, - parcia z rury min Ø33 mm, - talerz napędwy ze stali nierdzewnej, - platfrma z blachy aluminiwej ryflwanej 3 mm, - siedziska ze drewna liteg dpwiedni impregnwaneg, lakierwaneg - strefa bezpieczeństwa: 5,50 m. Zestaw zabawwy 1 szt. Elementy składwe zestawu: 1. wieża z dachem wyskść pdestu 120 cm - 2 szt. 2. wieża bez dachu wyskść pdestu 120 cm - 1 szt. 3. wejście typu kci grzbiet - 1 szt. 4. ślizg - 1 szt. 5. balknik - 1 szt. 6. pmst stały wypukly - 1 szt. 7. kratwnica linwa - 1 szt. 8. pmst ruchmy 11 belek - 1 szt. 9. rura strażacka - 1 szt. 10. wejście typu schdy - 1 szt. 17

18 Drewn klejne warstww przekrju 90x90 mm impregnwane raz malwane drewnchrnem. Dachy raz burty bczne wyknane z twrzywa HDPE. Uchwyty cynkwane malwane farbą prszkw-strukturalną. Łańcuchy wyknane ze stali nierdzewnej. Liny stalw pliprpylenwe Ø 16 mm. Ześlizg wyknany z blachy nierdzewnej. Knstrukcja sadzna na stalwych cynkwanych ktwach ZADANIE NR 7 : Plac zabaw z biskiem sprtwym przy ul. Dbrej; grdzenie z paneli cynkwanych wys.100 cm z furtką cynkwaną, które ma dgradzać jedneg rdzaju urządzenia d drugieg, pdbnie biska; bisk bez zaplecza nawierzchni trawiastej d piłki nżnej wymiarach 30 x 10 m z bramkami (dpuszcza się budwę biska wielfunkcyjneg), bisk d piłki siatkwej nawierzchni trawiastej wymiarach 18 x 9 m, tablica d piłki kszykwej 1 szt.; wymiarach c najmniej, jak na pniższym rysunku: Materiały składające się na słup z kszem : Elementy stalwe: stal cynkwana, malwana farbą prszkw-strukturalną Fundamenty: betn klasy min. B-15 Ktwy: stal cynkwana Nga knstrukcyjna: rura stalwa nierdzewna, malwana farbą prszkw-strukturalną na klr szary Obręcz: łańcuch techniczny kalibrwany; rura stalwa Tablica: płyta HDPE sześcikąt wielfunkcyjny 1 szt. - wymiarach c najmniej, jak na pniższym rysunku: 18

19 Materiały składające się na urządzenie: Elementy stalwe: stal cynkwana, malwana farbą prszkw-strukturalną Fundamenty: betn klasy min. B-15 Ktwy: stal cynkwana Liny: pliprpylenwe, wielpltwe grubści min. 16 mm, z rdzeniem stalwym, niepalne Ngi knstrukcyjne: prfile stalwe 80 x 80 mm ze stali nierdzewnej, malwane farbą prszkwstrukturalną na niebiesk Zaślepki: twrzyw sztuczne. Urządzenie składa się z: drabinki pinwej, liny wspinaczkwej, przepltni pinwej z lin, ścianki wspinaczkwej wys. 220 cm, zestawu d przewrtów. karuzela zgdnie z punktem szt. - średnicy 1,33m; ruchmy pmst 1 szt. - wymiarach c najmniej, jak na pniższym rysunku : Elementy stalwe: stal cynkwana, malwana farbą prszkw-strukturalną Fundamenty: betn klasy min. B-15 Ktwy: stal cynkwana Ngi knstrukcyjne: prfile stalwe 80 x 80 mm ze stali nierdzewnej, malwane farbą prszkwstrukturalną na niebiesk Zaślepki: twrzyw sztuczne Łańcuch: stal cynkwana huśtawka pdwójna stalwa - zgdnie z punktem ; 1 szt.; huśtawka ważka 1 szt. - wymiarach c najmniej, jak na pniższym rysunku: Belka huśtawki: prfile stalwe cynkwane, malwane farbą prszkw-strukturalną na niebiesk Elementy stalwe: stal cynkwana, malwana farbą prszkw-strukturalną Fundamenty: betn klasy min. B-15 Ngi knstrukcyjne: prfile ze stali nierdzewnej, malwane farbą prszkw-strukturalną Odbjnice: wyknane z pn pchdzących z recyklingu Siedziska: płyty HDPE Zaślepki: twrzyw sztuczne piaskwnica zgdnie z pkt szt.; 19

20 ławka zgdnie z punktem szt.; ksz na śmieci zgdnie z punktem szt.; grdzenie z paneli cynkwanych wys.100 cm z furtką cynkwaną ; pdłże w brębie urządzeń piasek płukany bez zawartści części pylastych i iłów frakcji d 0,2-2 mm grubści warstwy c najmniej 20 cm, w pzstałych miejscach nawierzchnia trawiasta; tablica z regulaminem zgdnie z punktem szt. psadzenie drzew i krzewów rślinnść należy ująć w prjekcie natmiast dstawa i nasadzenia drzew i krzewów w ilści sztuk w zakresie mieszkańców siedla ZADANIE NR 8 : Street Wrkut Park przy ul. Augustiańskiej. Materiały składające się na SWP : Obszar na którym znajdują się urządzenia wraz ze strefami bezpieczeństwa musi być wyłżny bezpieczną nawierzchnią. drążki - 16 szt. : Drążek stalwy na prfilach stalwych d pdstawwych ćwiczeń streetwrkutwych pdciąganie, muscle upy, wymyki itd. Wyskści d 1,1 d 2,6 m c 30 cm, szerkści d 1 d 2 m c 20 cm. pręcze 3 szt. : Stalwe pręcze. Służą d ćwiczeń tzw. dipów, pmpek, planche, handstandów itd. Rzstaw 55 cm, wyskści 1,1 lub 1,4 m, długści 1,2 1,8 m c 20 cm drabinka pinwa 1 szt. : Drabinka pinwa stalwa. Służy d ćwiczeń mięśni brzucha (przez pdciąganie nóg d klatki), d treningu human flag, raz d pmpek. Szerkści 1,2 m, szczeble c 20 cm, wyskść 2,3m 20

21 drabinka pzima 1 szt. : Drabinka pzima krótka stalwa z krótką rurą pinwą. Służy d pdciągania z różną szerkścią chwytu. Szerkści 1,2 m, długści 2,5 m, szczeble c 25 cm. ławeczka 1 szt. : Ławeczka d brzuchów. Służy d treningu mięśni brzucha. Wyskść 1,7 m, szer. 1,2 m, szczeble c 20 cm, ławka 120x45 cm żmijka 1 szt. : Żmijka stalwa. Służy d pdciągania w urzmaicny spsób. Szerkści 2m, wyskści 2,3 m. kła gimnastyczne 1 szt. : Kółka zawieszne na dwóch prfilach stalwych. Służą d pdstawwych ćwiczeń streetwrkutwych pdciąganie, muscle upy, wymyki itd. Zawieszne na 3.6m, rzstaw łańcuchów 55cm. 21

22 ple dance 1 szt. : Rura d ple dance. Elementy stalwe. Służy d uprawiania dyscypliny/sztuki jaką jest pledance. Wyskści 3,2 m. tablica z regulaminem zgdnie z punktem szt. Wymagania dtyczące urządzeń : Wszystkie łączenia rur muszą być wyknane w spsób uniemżliwiający wystawanie strych krawędzi. Dpuszcza się łączenie pszczególnych mdułów Parku przy użyciu czpów rurwych raz śrub średnicy nie mniejszej niż 10 mm. Wszystkie śruby muszą być zabezpieczne zaślepkami plimerwymi. Wszystkie słupy i rury muszą być zaślepine w spsób uniemżliwiający dstęp wilgci d ich wnętrza. Knstrukcje Parku muszą zstać przymcwana d pdłża na głębkść minimum 70 cm pprzez zabetnwanie słupa. Elementy stalwe mające kntakt z gruntem muszą być wyknane ze stali nierdzewnej a pzstałe elementy ze stali cynkwanej. Elementy stalwe malwane farbą prszkwstrukturalną na klr niebieski (słupy) i żółty (drążki, szczeble) ELEMENTY WSPÓLNE DLA ZADAŃ: ławki wymiarach c najmniej, jak na pniższym rysunku: Materiały składające się na ławkę : Elementy stalwe: stal cynkwana Fundamenty: betn klasy min. B-15 Ktwy: stal cynkwana Nga knstrukcyjna: rura ze stali nierdzewnej Siedzisk i parcie: drewn klejne, impregnwane, malwane w klrze brązwym Zaślepki: twrzyw sztuczne ksz na śmieci wymiarach c najmniej, jak na pniższym rysunku: 22

23 Materiały składające się na ksz : Fundamenty: betn klasy min. B-15 Ngi: rury ze stali nierdzewnej Obudwa: dziurkwana blacha stalwa cynkwana stjak na rwery (6 stanwiskwy): wymiarach c najmniej, jak na pniższym rysunku: Materiały składające się na stjak : Knstrukcja: rury ze stali nierdzewnej Zaślepki: twrzyw sztuczne Fundamenty: betn klasy min. B tablica z regulaminem: Wyskść tablicy kł 2 metry. Materiały składające się na tablicę: Fundamenty: betn klasy min. B-15, głębkść min 0,6 m. Wszystkie łączenia rur muszą być wyknane w spsób uniemżliwiający wystawanie strych krawędzi. Knstrukcja: prfil stalwy zamknięty cynkwany, malwany farbą prszkw-strukturalną. Ngi : prfil ze stali nierdzewnej, malwany farbą prszkw-strukturalną Aktualne uwarunkwania wyknania przedmitu zamówienia Przedmit zamówienia musi być realizwany w parciu bwiązujące nrmy i przepisy prawa plskieg, w szczególnści : Ustawę Praw Budwlane (Dz. U. z 2013r., pz z póź. zm.) wraz z aktami wyknawczymi; Rzprządzenie Ministra Transprtu, Budwnictwa i Gspdarki Mrskiej z dnia 25 kwietnia 2012 r. w sprawie szczegółweg zakresu i frmy prjektu budwlaneg (Dz. U. z dnia 27 kwietnia 2012 r. pz. 462 z póź. zm.) 23

24 Rzprządzenie Ministra Infrastruktury z dnia 2 września 2004 r. w sprawie szczegółweg zakresu i frmy dkumentacji prjektwej, specyfikacji technicznych wyknania i dbiru rbót budwlanych raz prgramu funkcjnaln-użytkweg (Dz. U. z 2013 r. pz. 1129), Ustawy z dnia 12 grudnia 2003r. gólnym bezpieczeństwie prduktów (Dz.U.z 2003 r. Nr 229, pz.2275 z póź. zm.); wskazówki i wytyczne zamawiająceg uzyskane na etapie zatwierdzenia kncepcji Wyknawca przedstawi dwa warianty kncepcji ( której mwa w części I punkcie 1 pdpunkcie b.) na każde zadanie inwestycyjne i przedstawia d akceptacji Zamawiającemu w ciągu 7 dni kalendarzwych d dnia zawarcia umwy. Zamawiający w ciągu 7 dni kalendarzwych d trzymania kncepcji wybiera jeden wariant akceptując g lub wnsząc uwagi. Wyknawca w ciągu 7 dni kalendarzwych d trzymania uwag d wybranej kncepcji ma bwiązek pprawienia kncepcji i przedłżenia jej pnwnie Zamawiającemu. W przypadku jeżeli Wyknawca ceni, że uwagi Zamawiająceg nie są mżliwe d wprwadzenia z ważnych przyczyn, w szczególnści wynikających z przepisów prawa, BHP etc., t Wyknawca mże dmówić ich wprwadzenia (w całści lub części), przedstawiając szczegółwe uzasadnienie Zamawiającemu. Zamawiający p zapznaniu się z dmwą i uzasadnieniami Wyknawcy, zdecyduje w terminie 7 dni kalendarzwych, które uwagi nie pwinny być brane pd uwagę. W przypadku jeżeli Wyknawca dmówił wprwadzenia uwag lub części uwag d kncepcji, jeżeli Zamawiający wyraźnie zażąda ich wprwadzenia, t Wyknawca jest zbligwany d wprwadzenia wszystkich uwag d kncepcji, przy czym dpwiedzialnść za ich wprwadzenie pnsi Zamawiający. Zakres uzgadniania kncepcji dnsi się także d uzgdnienia klrystyki elementów stanwiących wypsażenie placów zabaw, parków rekreacyjnych, siłwni zewnętrznych we wszystkich zadaniach W zakres bwiązków wyknawcy na etapie przed rzpczęciem rbót wchdzi również zapewnienie pełnej bsługi gedezyjnej i wyknanie inwentaryzacji raz dkumentacji pwyknawczej Wyknawca wraz z przekazaniem Zamawiającemu wyknanej dkumentacji prjektwej, pwinien przedłżyć wszystkie deklaracje, certyfikaty, atesty i karty prduktów na urządzenia ujęte w dkumentacji Inne uwarunkwania. Pwstałe w trakcie wyknywania rbót: materiały drgwe pzyskane z rzbiórki, nadające się d pnwneg wbudwania, Wyknawca złży w miejscu wskazanym przez Zamawiająceg; ewentualne zanieczyszczenia (np. gruz) muszą zstać zutylizwane na kszt Wyknawcy. Wyknawca zbwiązany będzie d przedstawienia Zamawiającemu stswnych dkumentów, nadmiar gruntu zstanie zagspdarwany na terenie inwestycji lub innym miejscu wskazanym przez Zamawiająceg; wyrównanie istniejąceg terenu mże wiązać się z kniecznścią zakupu i dwzu gruntu. na niektórych działkach znajdują się drzewa, dlateg istnieje kniecznść wycinki drzew wraz z karczwaniem pni i wywózką karpiny. Drewn pzyskane z wycinki zstanie przekazane Zamawiającemu. Wyknawca pwinien w czasie trwania budwy zapewnić na terenie budwy w granicach przekazanych przez Zamawiająceg należyty ład, prządek, przestrzeganie przepisów BHP, chrnę znajdujących się na terenie biektów i sieci raz urządzeń uzbrjenia terenu i utrzymywać je w należytym stanie technicznym, a p zakńczeniu budwy uprządkwać teren. dkumentacja techniczna winna zstać wyknana zgdnie z aktualnymi przepisami prawa wymieninymi w CZĘŚCI INFORMACYJNEJ pkt Ogólne właściwści funkcjnaln-użytkwe. Wypsażenie placu zabaw pwinn być tak dbrane, aby mgł służyć dziecim różnych grup wiekwych (wg wskazanych wzrów) raz różnym stpni sprawnści fizycznej i intelektualnej. 24

25 Wypsażenie mgą stanwić pjedyncze elementy sprzętu rekreacyjneg lub zestawy, pzwalające na prwadzenie z dziećmi różnych frm zajęć ruchwych (w szczególnści pknywanie przeszkód, wspinanie, czwrakwanie, przeskki, przeplty, zwisy itp.), Urządzenia pwinny być zróżnicwane ze względu na mżliwści dzieci (różnrdne drabinki, drążki d ćwiczeń, ścianki wspinaczkwe, pmsty, równważnie, pchylnie, przepltnie raz klrwe huśtawki). Spsób zagspdarwania terenu placu zabaw pwinien uwzględniać pkrycie pwierzchni placu zabaw: nawierzchnią bezpieczną, nawierzchnią kmunikacji, nawierzchnią trawiastą, dpwiedni w zależnści d lkalizacji/przeznaczenia wg zadań. Wszystkie stalwe elementy urządzeń, słupów, tablic, grdzeń, furtki muszą być zabezpieczne antykrzyjnie alb wyknane z stali nierdzewnej. Urządzenia pwinny być dprne na warunki atmsferyczne i przeznaczne d długtrwałeg użytkwania, dprne na próby zniszczenia Szczegółwe właściwści funkcjnaln-użytkwe Szczególne wymagania dla elementów składających się na urządzenia siłwni/placów zabaw : - Elementy stalwe: stal cynkwana, malwana farbą prszkw - strukturalną - Fundamenty: betn klasy min. B-15 - Ktwy: stal cynkwana - Liny: pliprpylenwe, wielpltwe grubści min. 16 mm, z rdzeniem stalwym, niepalne -Ścianka wspinaczkwa: drewn lite dpwiedni impregnwane i lakierwane, uchwyty alpinistyczne z twrzywa parteg na żywicach - Zaślepki: twrzyw sztuczne - Obręcz: rura stalwa cynkwana, malwana farbą prszkw-strukturalną na niebiesk - Przepltnia z lin: liny pliprpylenwe na plcie stalwym płączne ze sbą pprzez plastikwe łączniki - Aplikacje kutra : drewn lite dpwiedni impregnwane i lakierwane - Elementy płaciwe : drewn lite dpwiedni impregnwane i lakierwane - Ścianki kutra : drewn lite, impregnwane, lakierwane na klr ciemny rzech - Kółk i krzyżyk: walce pliprpylenwe, malwane w technice sitdruku - Pdesty, schdy: wyknane z metalu : blachy stalwej cynkwanej, frezwanej w celu zabezpieczenia przed pślizgiem raz malwane farbą prszkw-strukturalną - Ślizg: stal nierdzewna - Aplikacje huśtawki pdwójnej : płyty HDPE - Siedziska: wyknane z knstrukcji stalwej pwlekanej gumą - Pdest: stal cynkwana, malwana farbą prszkw-strukturalną na klr szary, wypełnienie z blachy ryflwanej - Uchwyty karuzeli : stal cynkwana, malwana farbą prszkw-strukturalną na klr szary - Słup piłkchwytu ze stali nierdzewnej Ø60,2 malwany farbą prszkw-strukturalną. - Piłkchwyt psadwiny na prefabrykwanej stpie fundamentwej z betnu min. B-20. Głębkść psadwienia 1,20m i wymiar stpy min 35x35cm. - Siatka pliprpylenwa bezwęzłwa, czk 8x8 cm, grubść spltu 5mm, klr zielny. - Liny stalwe pdtrzymujące siatkę, Ø 4mm z pwłką. - Śruby rzymskie naciągwe. - Karabińczyki d mcwania siatki z liną stalwą. - Obręcz: łańcuch techniczny kalibrwany; rura stalwa - Tablica: płyta HDPE - Siatka stłu d tenisa : blacha stalwa cynkwana - Elementy stalwe urządzeń ścieżki zdrwia : stal nierdzewna, malwana farbą prszkwstrukturalną - Elementy płaciwe drabinki : płyty HDPE - Elementy stalwe drabinki : stal cynkwana, malwana farbą prszkw-strukturalną - Plansza d gry: rzeźbina i pmalwana farbą d betnu - Siedziska stłu d szachów : drewn klejne impregnwane, malwane w klrze brązwym - Krpusy zabawek na sprężynach wyknane z twrzywa HDPE - Uchwyty wyknane z twrzywa sztuczneg - Sprężyny Ø180 mm ze stali nierdzewnej, malwane farbą prszkw-strukturalną - Odbjnice huśtawki : wyknane z pn pchdzących z recyklingu - Siedziska huśtawki : płyty HDPE 25

26 - Drewn huśtawki wyknane z kantówki drewnianej przekrju 100x100mm impegnwaneg ciśnieniw, ddatkw frezwane wzdłużnie czterstrnnie na głębkści 10 mm w celu eliminacji pęknięć, knstrukcja malwana drewnchrnem. - Uchwyty, pręcze huśtawki - elementy metalwe wyknane ze stali cynkwanej raz malwane farbą prszkw-strukturalną wraz z pdkładem, niektóre elementy łączące się z gruntem wyknane z rury nierdzewnej malwanej j.w, płączenia wyknane metdą tig i mag. - łańcuchy nierdzewne grubści gniwa 5 i 6 mm siedziska - huśtawki wypsażne w siedziska gumwe knstrukcji metalwej, atestwane. - Bki piaskwnicy : deski impregnwane, malwane lakierbejcą na klr zielny - Siedziska piaskwnicy: drewn lite dpwiedni impregnwane i lakierwane. - Ściana d graffiti z prefabrykwanych elementów żelbetwych. - Słup stalwy karuzeli z rury nierdzewnej min Ø114 mm, malwany farba prszkw-strukturalną, ułżyskwany tcznie, - Oparcia karuzeli z rury min Ø33 mm, - Talerz karuzeli napędwy ze stali nierdzewnej, - Platfrma z blachy aluminiwej ryflwanej 3 mm, - Siedziska karuzeli ze drewna liteg dpwiedni impregnwaneg, lakierwaneg - Zestaw zabawwy z drewna klejneg warstww przekrju 90x90 mm impregnwaneg raz malwaneg drewnchrnem. Dachy raz burty bczne wyknane z twrzywa HDPE. - Uchwyty zestawu cynkwane malwane farbą prszkw-strukturalną. - Łańcuchy wyknane ze stali nierdzewnej. - Liny stalw pliprpylenwe Ø 16 mm. - Elementy urządzeń Street Wrkut Park mające kntakt z gruntem muszą być wyknane ze stali nierdzewnej a pzstałe elementy ze stali cynkwanej. Elementy stalwe malwane farbą prszkw-strukturalną na klr niebieski (słupy) i żółty (drążki, szczeble) Szczegółwe wymagania materiałw-knstrukcyjne dla pszczególnych urządzeń zabawwych znajdują się w CZĘŚCI GRAFICZNEJ PFU Charakterystyczne parametry kreślające zakres rbót budwlanych Szczegółwe wymagania materiałw knstrukcyjne dla pszczególnych urządzeń i elementów składających się na siłwnię zewnętrzną : - wszystkie stalwe elementy urządzeń siłwni zewnętrznej jak też słupy i pylny muszą być zabezpieczne antykrzyjnie w pstaci cynkwania raz malwane farbą prszkwstrukturalną; - elementy stalwe mające kntakt z pdłżem muszą być wyknane ze stali nierdzewnej i malwane farbą prszkw-strukturalną; - należy stswać prfile zamknięte i zaślepki z twrzywa sztuczneg; - urządzenia pwinny być dprne na warunki atmsferyczne i przeznaczne d długtrwałeg użytkwania, dprne na próby zniszczenia; - urządzenia siłwni pwinny być zaprjektwane na maksymalny ciężar użytkwnika 120 kg; 2. WYMAGANIA ZAMAWIAJĄCEGO W STOSUNKU DO PRZEDMIOTU ZAMÓWIENIA Cechy biektu dtyczące rzwiązań budwlan-knstrukcyjnych Ogólne wymagania dla wyknania infrastruktury i mntażu urządzeń zabawwych sprzętu rekreacyjneg i sprtweg : a) pwinien psiadać min. 60 miesięczny kres gwarancji i rękjmi; b) pwinien być wyknany z bezpiecznych i trwałych materiałów, c) pwinien być zgdny z Plskimi Nrmami raz warunkami bezpieczeństwa kreślnymi w szczególnści w przepisach gólnym bezpieczeństwie prduktów, d) pwinien być rzmieszczny na placu zabaw w spsób umżliwiający zachwania bezpiecznych stref pmiędzy urządzeniami, kreślnych w dkumentacji dtyczącej utwrzenia placu zabaw, e) wszystkie urządzenia przeznaczne d zamntwania na placu zabaw muszą być fabrycznie nwe i psiadać atesty i certyfikaty wydane przez jednstki certyfikujące, psiadające akredytacje plskieg Centrum Akredytacji, a w przypadkach niewymagalnych wyknawca jest zbwiązany d wystawienia deklaracji zgdnści z Plskimi Nrmami: 26

27 PN-EN : 2009 Wypsażenie placów zabaw i nawierzchnie -- Część 1: Ogólne wymagania bezpieczeństwa i metdy badań. PN-EN : 2009 Wypsażenie placów zabaw i nawierzchnie -- Część 2: Ddatkwe wymagania bezpieczeństwa i metdy badań huśtawek. PN-EN : 2009 Wypsażenie placów zabaw i nawierzchnie -- Część 3: Ddatkwe wymagania bezpieczeństwa i metdy badań zjeżdżalni. PN-EN : 2009 Wypsażenie placów zabaw i nawierzchnie -- Część 6: Ddatkwe wymagania bezpieczeństwa i metdy badań urządzeń kłyszących. PN-EN : 2009 Wypsażenie placów zabaw i nawierzchnie -- Część 7: Wytyczne instalwania, sprawdzania, knserwacji i eksplatacji. PN-EN 1177: 2009 Nawierzchnie placów zabaw amrtyzujące upadki -- Wyznaczanie krytycznej wyskści upadku Wymagania dla nawierzchni placu zabaw. Na całej pwierzchni placu zabaw nie dpuszcza się wystających elementów betnwych, kamiennych i innych, stanwiących zagrżenie dla użytkwników, w tym krawężników i brzeży betnwych. Obrzeża betnwe dpuszcza się tylk jak element ddzielający teren zielny placu zabaw d pzstałeg terenu działki. Obrzeża betnwe stswać jak zatpine zrównane z sąsiadującymi terenami zielnymi Nawierzchnia żwirwa Prjektuje się nawierzchnię żwirwą, przepuszczalną, W celu ułatwienia spływu wód padwych należy zastswać na nawierzchni spadek ~1,0 %. Nawierzchnia dpwiadająca wymaganim nrm: PN-EN 1176:2009 Wypsażenie placów zabaw i nawierzchnie PN-EN 1177:2009 nawierzchnie placów zabaw amrtyzujące upadki Nawierzchnia winna być realizwana w parciu systemy, które psiadają dpuszczenie d stswania, zgdnie z ustawa wyrbach budwlanych, technlgia zgdna z aprbatą techniczną dla przyjęteg systemu Nawierzchnia kmunikacji Prjektuje się zastswanie na chdniki piesze (ścieżki) nawierzchnię z plbruku lub płyt chdnikwych. Szerkść i kształt chdnika należy zaprjektwać z uwzględnieniem mżliwści wjazdu na plac zabaw pjazdu ratunkweg. Nawierzchnię w/w ciągów należy graniczyć brzeżem betnwym na styku z nawierzchnią trawiastą. W celu ułatwienia spływu wód padwych należy zastswać spadek pprzeczny 2,0 %. Nawierzchnia winna być realizwana w parciu systemy, które psiadają dpuszczenie d stswania, zgdnie z ustawa wyrbach budwlanych, technlgia zgdna z aprbatą techniczną dla przyjęteg systemu Nawierzchnia trawiasta Prjektuje się wyłżenie części pwierzchni placu nawierzchnią trawiastą. Należy ją zlkalizwać na terenie wyniesinym i pzbawinym lkalnych zagłębień terenu. Nawierzchnia pwinna być wyprfilwana ze spadkiem d 1 3 %, ułatwiającym pwierzchniwy dpływ wdy. Przed załżeniem trawnika należy dpwiedni przygtwać teren (usunięcie kamieni, śmieci, krzeni itp.). P przekpaniu terenu na głębkść szpadla (w przypadku mał urdzajnej ziemi), należy zastswać 10 centymetrwą warstwę kmpstu, mieszając g z ziemią. Następnie teren pd ułżenie darni z rlki lub zasiew trawy należy graniczyć brzeżem raz wyrównać. Zakupu darni lub nasin pd zasiew należy dknać w ilści większej 5% niż wynika t z bliczeń pwierzchni trawiastej. Nawierzchnia ddzielna d pzstałeg terenu działki, brzeżami np. betnwymi, z twrzyw sztucznych, itp. Obrzeża wyknane jak zatpine zrównane z terenami przylegającymi. 27

28 2.2. Warunki wyknania i dbiru rbót budwlanych dpwiadających zawartści specyfikacji technicznych wyknania i dbiru rbót budwlanych, których mwa w Rzdziale 3 Rzprządzenia Ministra Infrastruktury z dnia 2 września 2004r. w sprawie szczegółweg zakresu i frmy dkumentacji prjektwej, specyfikacji technicznych wyknania i dbiru rbót budwlanych raz prgramu funkcjnaln-użytkweg (Dz. U. z 2004r. Nr 202, pz. 2072); Warunki wyknania i dbiru rbót, należy przyjmwać zgdnie z pracwaniem: Warunki techniczne wyknania i dbiru rbót budwlanych i mntażwych wydanych przez wydawnictw Arkady z 1990 r. tm I Budwnictw gólne., na pdstawie których należy pracwać Specyfikacje Wyknania i Odbiru Rbót Wyknawca musi dyspnwać dpwiednimi sbami zdlnymi i uprawninymi d pracwania prjektu zagspdarwania działki lub prjektu budwlaneg raz pracwania prjektu techniczneg wyknania mntażu i instalacji urządzeń na terenie placów bjętych zadaniami jw Przy prjektwaniu placu zabaw należy nawiązać się d istniejących elementów zagspdarwania terenu (istniejącej zieleni). W przypadku, gdy na etapie prjektwania (kncepcja) każe się, że birąc pd uwagę bwiązujące przepisy prawa i uwarunkwania terenwe, nie mżna zamntwać niektórych urządzeń, Zamawiający zastrzega sbie rezygnację z dstawy i mntażu tych urządzeń, a ich kszt zstanie djęty z wynagrdzenia Wyknawcy raz dpwiedni ddany (w ramach psiadanych śrdków na zadaniu) w przypadku zwiększenia ilści urządzeń. Dążyć d minimalizacji nakładów w zakresie (dpuszczalnym nrmw) nawierzchni Szczegółwa lkalizacja placu zabaw pwinna spełniać wymgi pd względem nasłnecznienia, stwarzać mżliwść zacienienia rślinnścią raz spełniać wymgi w zakresie stswanych dległści zgdnie z Rzprządzeniem Ministra Infrastruktury z dnia r. w sprawie warunków technicznych jakim pwinny dpwiadać budynki i ich usytuwanie (Dz. U. Nr 75, pz. 690 z późniejszymi zmianami) lkalizacja w dległści nie mniejszej niż 10m d wydzielnych stanwisk pstjwych dla samchdów sbwych, linii rzgraniczających ulicę, miejsc grmadzenia dpadów stałych raz d kien i drzwi pmieszczeń przeznacznych na pbyt ludzi. W PROGRAMIE FUNKCJONALNO UŻYTKOWYM przyjęt ze względów technicznych knkretne wyrby, na które Wyknawca mże stswać wyrby zamienne pd warunkiem, że są równważne technicznie, spełniają wymagania nrm i przepisów raz załżne parametry prjektwe. II. CZĘŚĆ INFORMACYJNA 1. OŚWIADCZENIE ZAMAWIAJĄCEGO stwierdzające jeg praw d dyspnwania nieruchmścią na cele budwlane Załącznik nr 1 d PFU. 2. PRZEPISY PRAWNE I NORMY związane z prjektwaniem i wyknaniem zamierzenia budwlaneg Przepisy prawa i nrmy przywłane w pkt i CZĘŚCI OPISOWEJ PFU. 3. INNE POSIADANE INFORMACJE niezbędne d zaprjektwania rbót budwlanych, w szczególnści - wydruk map (d celów infrmacyjnych) ze wskazaniem nr działek i miejsc planwanych lkalizacji placów (wg zadań) - Załącznik nr 2 d PFU. IV. CZĘŚĆ GRAFICZNA Część graficzna zlkalizwana w pkt Charakterystyczne parametry kreślające zakres rbót budwlanych PFU. 28
