1 PRONABUD Jerzy Sylwestrzak ul. Wybickiego Prudnik NIP: kom Pracownia projektowa ul. Tkacka Prudnik Tel/fax (077) Czynna od poniedziałku do piątku w godz TEMAT OPRACOWANIA OBIEKT, LOKALIZACJA NR DZIAŁKI Rozbiórka obudów kanałów rurowych i rozbiórka murowanego zbiornika na wodę oraz dostosowanie pomieszczenia na cele gospodarcze Budynek Szpitalny ul. Piastowska 64 Prudnik działki nr 2601/127 Jednostka ewidencyjna Obręb ewidencyjny INWESTOR STADIUM Kategoria obiektu budowlanego Prudnik - Miasto Prudnik Prudnickie Centrum Medyczne Spółka Akcyjna w Prudniku ul. Szpitalna Prudnik Projekt rozbiórki XXIV Imię i Nazwisko PROJEKTANT Pieczątka(nr uprawnień) i podpis mgr inż. Jerzy Sylwestrzak Konstrukcja PRUDNIK, Maj 2016 rok 1/2

2 OSOBY SPORZĄDZAJĄCE CZĘŚCI PROJEKTU BUDOWLANEGO Imię i Nazwisko Pieczątka(nr uprawnień) i podpis mgr inż. arch. Agata Suchińska Architektura Spis zawartości: 1. Dokumenty formalno-prawne 2. Część opisowa 3. Część graficzna PRUDNIK, Maj 2016 rok 2/2

3 SPIS TREŚCI: STRONA TYTUŁOWA str. 1 SPIS TREŚCI str DOKUMENTY FORMALNO PRAWNE str. 4 oświadczenie o sporządzeniu projektu str. 5 zaświadczenia o przynależności do izby inżynierów budownictwa (Jerzy Sylwestrzak) str. 6 zaświadczenie o przynależności do okręgowej izby architektów (Agata Suchińska) str CZĘŚĆ OPISOWA str. 8 informacja dotycząca bezpieczeństwa i ochrony zdrowia dla projektowanego zadania str. 9 opis techniczny rozbiórki str CZĘŚĆ GRAFICZNA str. 18 ARCHITEKTURA: rys PS Plan sytuacyjny skala 1:1000 str. 18a rys. nr A1 Obszary objęte opracowaniem skala 1:250 str. 19 rys. nr A2 Rozbiórka kanałów żelbetowych skala 1:50 str. 20 rys. nr A3 Rozbiórka zbiornika murowanego skala 1:50 str. 21 INWENTARYZACJA: rys. nr I1 Przekroje zbiornika skala 1:50 str. 23

4 DOKUMENTY FORMALNO PRAWNE

5 O Ś W I A D C Z E N I E Podstawa prawna: - ustawa z dnia 07 lipca 1994 r Prawo budowlane, art. 20, ust. 4 (jednolity tekst ustawy Dz.U. z 2013r, poz z późn. zm.) Projekt rozbiórki:... Rozbiórka obudów kanałów rurowych i rozbiórka murowanego zbiornika na wodę oraz... dostosowanie pomieszczenia na cele gospodarcze Prudnik działki nr 2601/127 (nazwa, rodzaj i adres zamierzenia budowlanego) został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Projektant Konstrukcja Architektura

6

7

8 CZĘŚC OPISOWA

9 INFORMACJA DOT. BEZPIECZEŃSTWA I OCHRONY ZDROWIA DLA PROJEKTOWANEGO ZADANIA: 1. RODZAJ I LOKALIZACJA OBIEKTU BUDOWLANEGO: 2. INWESTOR: Budynek Szpitalny ul. Piastowska Prudnik działka nr 2601/127 Obręb ewidencyjny: Prudnik Gmina: Prudnik Prudnickie Centrum Medyczne SA ul. Piastowska Prudnik 3. SPORZĄDZIŁ INFORMACJĘ: Jerzy Sylwestrzak, ul. Tkacka 1, Prudnik, woj. opolskie 4. ZAKRES ROBÓT ZAMIERZENIA BUDOWLANEGO: W zakresie zamierzenia budowlanego wchodzą roboty związane z rozbiórką zbiornika murowanego i kanałów żelbetowych w korytarzu piwnicy. Przewidywana kolejność robót dla projektowanego zadania: zabezpieczenie terenu, wyznaczenie dojazdu na teren środków transportu, rozbiórka elementów stalowych, rozbiórka murowanych ścian, rozbiórka kanałów żelbetowych w korytarzach, uprzątnięcie terenu rozbiórki, prace budowlane polegające podniesieniu poziomu posadzki, demontaż rurociągów, 5. ISTNIEJĄCE OBIEKTY BUDOWLANE: Na terenie objętym opracowaniem znajduje się szpital i budynki gospodarcze. 6. ZAGROŻENIA: Na terenie działki nie występuje zagrożenie bezpieczeństwa i zdrowia ludzi. PRONABUD Jerzy Sylwestrzak, ul. Tkacka 1, Prudnik, Pracownia projektowa ul. Tkacka Prudnik, tel , firma@pronabud.pl,

10 7. PRZEWIDYWANE ZAGROŻENIA MOGĄCE WYSTĄPIĆ W TRAKCIE ROBÓT: Rodzaj zagrożenia Rodzaj robót Skala zagrożenia Przyczyna zagrożenia Upadek osób z wysokości Prace montażowe Prace załadunkowo transportowe Upadek przedmiotów Porażenie prądem elektrycznym Prace rozbiórkowe Prace załadunkowo transportowe Stłuczenia, skaleczenia Prace rozbiórkowe Prace załadunkowo transportowe Uderzenie, okaleczenie ostrymi narzędziami i maszynami, pochwycenie przez części ruchome maszyn i narzędzi Poślizgnięcie się, potknięcie się, upadek Urazy oczu Wysokie ryzyko Średnie ryzyko Średnie ryzyko Średnie ryzyko Potknięcie na śliskim podłożu lub na przedmiotach, wypadnięcie przez niebezpieczne otwory Uderzenia przez spadające materiały, narzędzia itp. Prace rozbiórkowe Niskie ryzyko Wykorzystywanie narzędzi i urządzeń elektrycznych Prace rozbiórkowe Prace załadunkowo transportowe Średnie ryzyko Średnie ryzyko Średnie ryzyko Niskie ryzyko Ostre krawędzie detali, stal zbrojeniowa Wykonywanie prac z użyciem maszyn, urządzeń i narzędzi o ruchomych częściach roboczych Wszystkie roboty Średnie ryzyko Poślizgnięcie się na śliskim podłożu lub na przedmiotach Roboty rozbiórkowe Roboty załadunkowo transportowe Średnie ryzyko Niskie ryzyko Uderzenie upadającymi przedmiotami, nadzianie się na elementy 8. WSKAZANIA INSTRUKTARZOWE: Przed rozpoczęciem robót, kierownik budowy powinien: zapoznać pracowników z zakresem robót i przeprowadzić instruktaż stanowiskowy, zakres robót przewiduje prace o średnim ryzyku, przy realizacji których należy wykonać plan bezpieczeństwa i ochrony zdrowia na budowie, a przed przystąpieniem do prac należy przeprowadzić instruktaż na stanowisku pracy, zwracając szczególną uwagę na właściwą organizację stanowisk roboczych i ścisłe przestrzeganie przepisów bhp w trakcie ich realizacji. 9. ŚRODKI TECHNICZNE I ORGANIZACYJNE ZAPOBIEGAJĄCE NIEBEZPIECZEŃSTWOM: Przed przystąpieniem do robót należy: zapoznać pracowników z zadami postępowania w przypadku zagrożenia zabezpieczyć pracowników w środki ochrony indywidualnej, w widocznym miejscu umieścić środki ochrony indywidualnej, PRONABUD Jerzy Sylwestrzak, ul. Tkacka 1, Prudnik, Pracownia projektowa ul. Tkacka Prudnik, tel , firma@pronabud.pl,

11 wydzielić strefę niebezpieczną w obrębie zagrożenia przez wykonywane roboty, odpowiednio oznaczyć oraz wygrodzić, pracownicy zatrudnieni powinni spełniać wymagania przy pracy na danym stanowisku oraz bezwzględnie przestrzegać trzeźwości, pracownicy powinni być przeszkoleni pod względem technicznym w zakresie wykonywanych robót i w zakresie eksploatacji urządzeń, 10. OGÓLNE WARUNKI BHP: Pracownicy zatrudnieni do realizacji zadania winni posiadać aktualne zaświadczenie ukończenia szkolenia z zakresu bezpieczeństwa i higieny pracy oraz zaświadczenia lekarskie zezwalające na wykonywanie przewidzianych robót. 11. UWAGI: W oparciu o art. 21a, ust. 1a, pkt Prawa budowlanego oraz o art. 21a ust. 2 pkt. 1b Rozporządzenia Ministra Infrastruktury z dnia 27 sierpnia 2002 r. JEST WYMAGANE OPRACOWANIE PLANU BIOZ na budowie. PRONABUD Jerzy Sylwestrzak, ul. Tkacka 1, Prudnik, Pracownia projektowa ul. Tkacka Prudnik, tel , firma@pronabud.pl,

12 OPIS TECHNICZNY ROZBIÓRKI 1. Dane ogólne 1.1. Adres nieruchomości: 1.2. Zarządzający: Budynek Szpitalny ul. Piastowska Prudnik działka nr 2601/127 Obręb ewidencyjny: Prudnik Gmina: Prudnik 2. Cel i przedmiot opracowania Prudnickie Centrum Medyczne SA ul. Piastowska Prudnik Niniejsze opracowanie ma na celu przedstawienie zakresu i sposobu rozbiórki. Opracowanie przedstawia również prowadzenie rozbiórki zbiornika murowanego przy całkowitym zabezpieczeniu bezpieczeństwa ludzi i mienia w trakcie prowadzenia robót. Przedmiotem opracowania jest: - zbiornik murowany 3,80m x 2,87m - 2 kanały żelbetowe podwieszone do stropu korytarza 3. Dane charakterystyczne a) zbiornik murowany - długość = 3,80 m - szerokość = 3,70 m - wysokość = 2,87 m - pojemność netto = 23,45 m 3 - pojemność brutto = 40,35 m 3

13 b) kanał część A - długość = 18,70 m - wymiar ścianki pionowej = 0,43 m - wymiar płyty poziomej = 1,10 m - grubość średnia ścianki = 0,06 m b) kanał część B - łączna długość = 8,22 m - wymiar ścianki pionowej = 0,43 m - łączny wymiar płyty poziomej 2,29 m+2,29 m = 4,58 m - grubość średnia ścianki = 0,06 m 4. Opis elementów podlegających rozbiórce Elementy przeznaczone do rozbiórki znajdują się w piwnicy budynku Szpitala Prudnickiego przy ul. Piastowskiej 64. Ze względu na zamiar Inwestora dokonania rozbiórki obiektu z powodów nie związanych z jego bezpieczeństwem, odstępuje się od szczegółowego badania stanu technicznego poszczególnych elementów Zbiornik murowany Zbiornik o rzucie prostokąta, murowany z cegły ceramicznej i otynkowany obustronnie, Wewnątrz malowany farbą wodoszczelną. W podstawie płyta żelbetowa. W górnej części wzmocniony kształtownikiem opierającym się na połowie grubości ścianek zbiornika oraz przekryty blachą stalową malowana farbą. Zbiornik o pojemności netto 23,45m 3. Szerokość zbiornika po krawędziach zewnętrznych to 3,70m x 3,80m i wysokości 2,87m. Do zbiornika dochodzą nieczynne rurociągi podlegające również demontażowi. Zbiornik na wodę pusty, nieużytkowany od wielu lat, system transportu i utrzymywania wody przestarzały, zardzewiały, nieefektywny, ścianki zbiornika zniszczone i miejscowo nieszczelne. Obiekt nie nadaje się do dalszego użytkowania. Wyeksploatowane rurociągi, przeznacza się do rozbiórki. Posadzka wokół zbiornika popękana i zmurszała, beton zwietrzały miejscowo i kruszący się. Stan zły. Grubości ścianek zbiornika - ściany ceglane (gr. 37cm) Szczegóły rozbiórki zbiornika przedstawiono w załączniku A1, A3 i I1.

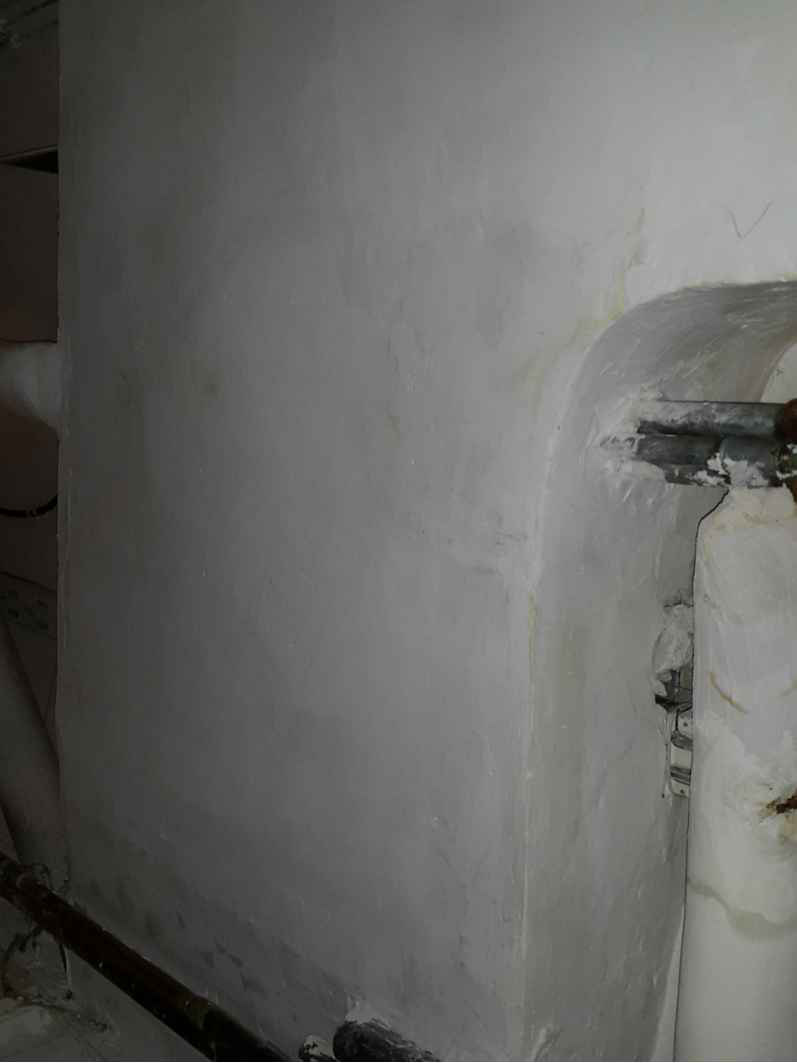

14 zdj.1 Panoramiczne zdjęcie pomieszczenia ze zbiornikiem do rozbiórki zdj.2 Widok rurociągów dochodzących do zbiornika 4.2. Kanały żelbetowe Rozbiórce podlegają dwa kanały żelbetowe stanowiące w rzucie prostokąt (część A) oraz literę C (część B). Kanały znajdują się w korytarzu piwnicznym i są podwieszone do stropu. Celem rozbiórki jest zwiększenie wysokości korytarza w świetle piwnicy. Szczegóły umiejscowienia kanałów do rozbiórki przedstawiono w załączniku A1 i A2. zdj.3 Część kanału żelbetowego

15 4.3. Opis technologii prac rozbiórkowych - Roboty przygotowawcze - przed przystąpieniem do robót rozbiórkowych należy bezwzględnie sprawdzić, czy elementy i powiązane z nimi instalacje są odłączone od istniejącego budynku. Przed przystąpieniem do prac należy wyznaczyć miejsce składowania materiałów z rozbiórki. Następnie należy oznakować i wydzielić strefę prowadzenia prac. - Rozbiórka elementów stalowych i murowanych zbiornika - rozbiórkę elementów stalowych i murowanych należy wykonywać z rusztowań przestawnych. Obciążenie wszelkich podpór tymczasowych powinno odbywać się w sposób statyczny w miarę demontowania rozbieranego fragmentu konstrukcji. Zabrania się obciążenia rusztowań i pomostów przeznaczonych dla robotników dokonujących rozbiórki ciężarem demontowanych konstrukcji. Przemieszczanie gruzu z rozbiórki należy wykonywać ze szczególną uwagą. Podczas rozbierania każdego elementu stalowego bądź murowanego należy zwracać szczególna uwagę na stateczność demontowanego elementu oraz części pozostałej do rozebrania. Ze względów bezpieczeństwa ludzi, w żadnym wypadku nie wolno dopuszczać do zawalenia się elementów rozbieranych w sposób niekontrolowany. W czasie prowadzenia prac należy bezwzględnie przestrzegać przepisy BHP obowiązujących przy wykonywaniu robót rozbiórkowych i demontażowych. - Zagospodarowanie materiałów z rozbiórki - posiadacz odpadów powinien postępować z odpadami w sposób zgodny z zasadami gospodarowania odpadami oraz wymogami ochrony środowiska. Materiały z rozbiórki obiektu powinny być segregowane w miejscu ich demontażu i magazynowane selektywnie do czasu wywozu z placu rozbiórki. Zgodnie z Rozporządzeniem Ministra Środowiska z dnia 27 września 2001 r. w sprawie katalogu odpadów (Dz.U. Nr 112, poz. 1206) materiały z rozbiórki obiektu należą do grupy 17 odpady z budowy, remontów i demontażu obiektów budowlanych oraz infrastruktury drogowej. Z rozbiórki obiektu powstaną odpady obojętne, nie powodujące zanieczyszczenia środowiska lub zagrożenia dla zdrowia ludzi. Z wytworzonych odpadów należy oddzielić te, które mogą podlegać ponownemu wbudowaniu lub dalszej obróbce (tzw. odpady użytkowe). Pozostałe odpady podlegają składowaniu na przeznaczonym do tego celu składowisku. - Uporządkowanie placu rozbiórki - należy prowadzić na bieżąco, a w szczególności na koniec każdej dniówki roboczej. 5. Propozycja wykończenia pomieszczenia po usunięciu zbiornika na cele gospodarcze Po usunięciu zbiornika do poziomu - 0,71 m wg. załączniku A3, przestrzeń należy wyrównać gruzem uzyskanym z rozbiórki. Następnie w kolejności ułożyć warstwę piasku, tak aby po zagęszczeniu uzyskać średnią grubość około 5cm.Następnie ułożyć warstwę chudego betonu C8/10 gr. 8cm i wykonać izolację 2x papa termoizolacyjna. Na tak przygotowane warstwy należy wylać beton C16/20 gr.10 cm.

16 Jako wykończenie projektuje się płytki ceramiczne. Zaprojektowana wysokość pomieszczenia w świetle winna wynosić 3,0 m. Zejście do pomieszczenia zaprojektowano ze schodów betonowych (3ech stopni) z betonu C16/20 wykończonych płytkami ceramicznymi. Szczegóły zaprojektowanych rozwiązań w załączniku A3 6. SPOSÓB ZABEZPIECZENIA LUDZI I MIENIA 6.1. Ogrodzenie terenu Z uwagi na bezpieczeństwo ludzi i mienia teren całego placu rozbiórki powinien być ogrodzony. 6.2 Oznakowanie Na ogrodzeniu tymczasowym, od strony placu należy umieścić tablice ostrzegawcze. Tablice należy umieścić na takiej wysokości aby były widoczne i aby ich uszkodzenie było niemożliwe. Należy również zamocować tablicę informacyjną. 6.3 Instalacje Elementy objęte rozbiórką nie posiadają sprawnych instalacji. 6.4 Bezpieczeństwo i Higiena Pracy Wszyscy pracownicy zatrudnieni przy rozbiórce obiektów powinni mieć aktualne przeszkolenie w zakresie BHP przy pracach rozbiórkowych i pracach na wysokości. Prace należy prowadzić pod nadzorem osoby do tego uprawnionej. Wykonawca zapewnia pracownikom sprzęt, narzędzia, kaski ochronne i ubrania robocze. Na czas wolny od prowadzenia prac rozbiórkowych teren będzie zabezpieczony przed dostępem osób postronnych. Przewidywane zagrożenia, które mogą wystąpić podczas robót: Praca maszyn i urządzeń budowlanych: drabiny, rusztowania; Zagrożenie upadkiem z wysokości przy pracach związanych z rozbiórką; Osunięcie lub zawalenie się rozbieranych elementów obiektu; Zagrożenie związane z ruchem pieszych na terenie rozbiórki oraz wyjazdem pojazdów z terenu prowadzenia prac; Zagrożenie podczas cięcia materiałów budowlanych z rozbiórki; Zagrożenie podczas załadunku gruzu i innych materiałów; Zagrożenie porażeniem prądem elektrycznym podczas używania sprzętu zasilanego energią elektryczną; Potknięcie, poślizgnięcie się upadek na płaszczyźnie

17 Instruktaż pracowników : Przed przystąpieniem do każdego rodzaju robót kierownik jest zobowiązany do: udzielenia pracownikom instruktażu z uwzględnieniem przepisów rozporządzenia Ministra Infrastruktury z dnia 6 lutego 2003 r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz.U. Nr 47, poz. 401), w którym: określi przepisy bhp dla danego rodzaju robót oraz zasady postępowania w przypadku wystąpienia zagrożeń; przypomni o konieczności stosowania środków ochrony indywidualnej zabezpieczających przed skutkami zagrożeń; poda zasady bezpośredniego nadzoru nad pracami szczególnie niebezpiecznymi przez wyznaczone w tym celu osoby. Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom: Na budowie powinna znajdować się apteczka pierwszej pomocy. Należy zapewnić łączność telefoniczną stacjonarną lub komórkową. W widocznym miejscu na terenie budowy powinien być wywieszony wykaz z adresami i numerami telefonów do: - najbliższego punktu lekarskiego, jednostki Straży Pożarnej, posterunku Policji, - najbliższego punktu telefonicznego (np. budka telefoniczna). Na terenie prowadzonych robót rozbiórkowych należy umieścić odpowiednie tablice ostrzegawcze i informacyjne. Zagospodarowanie placu rozbiórki wykonuje się przed rozpoczęciem robót w zakresie ogrodzenia terenu i wyznaczenia stref niebezpiecznych. Ogrodzenie terenu wykonuje się w taki sposób, aby nie stwarzało zagrożenia dla ludzi, a jego wysokość powinna wynosić min. 1,5m. 6.5 UWAGI W trakcie prowadzenia robót rozbiórkowych należy ściśle przestrzegać przepisów BHP. Wszyscy pracownicy zatrudnieni przy robotach rozbiórkowych powinni mieć aktualne przeszkolenie BHP i na wysokości, badania lekarskie oraz na wysokości, posiadać kaski i odzież ochronną oraz osobisty sprzęt do pracy na wysokości, Prace należy prowadzić pod stałym nadzorem.

18 CZĘŚĆ GRAFICZNA

19

20

21

22

23 INWENTARYZACJA

24
