1 Informacje ogólne: Wymaga się, by instalacja spełniała wymogi odpowiedniego organu stanowiącego. Przed montażem należy spłukać system rur. Zalecamy instalację szeregowego filtra w sytuacji, gdy występują problemy z nieczystościami w wodzie. Przy dopływach należy stosować wcześniej zmontowane opakowanie filtra. Zobacz rys. iii 3d. Można zmienić ułożenie ramienia roboczego poprzez odkręcenie nakrętki łączącej za pomocą załączonego klucza C. Zobacz rys. iii 1a i 1b. Instalacja może być zamontowana w dowolnej pozycji tak, by umożliwić wygodne operowanie za pomocą prawej lub lewej nogi lub stopy. Z uwagi na przestrzeń zaleca się montowanie poniżej syfonu kanalizacyjnego. Zobacz rys. iii 2a i 2b. Maksymalne ciśnienie przy dopływach: 10 bar/ 1000 kpa Minimalne ciśnienie przy dopływach: 0,5 bar/ 50 kpa Wartość K v : STABILET: K v = 0,50 m 3 /h K v = 0,14 l/s STABILINE: K v = 1,40 m 3 /h K v = 0,39 l/s STABITHERM: K v = 0,69 m 3 /h K v = 0,19 l/s LABRO Technika Laboratoryjna 1

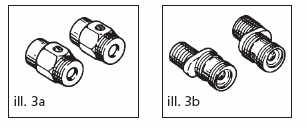

2 Montowanie STABILET / STABITHERM: Współczynnik ciśnienia dynamicznego: 6:1 (zimno:gorąco) Temperatury dopływu: Gorąca woda: min. 55 o C i max. 90 o C. Zimna woda: min. 5 o C i max. 25 o C. Minimalna różnica temperatur: 30 o C. STABILET: niebieski = dopływ zimnej czerwony = dopływ gorącej Zalecamy instalację systemu wtórnej cyrkulacji na liniach gorącej wody, aby uniknąć opóźnienie w uzyskaniu wymaganej ustalonej temperatury. Odległość pomiędzy środkami, dopływami: 39 mm. Z uwagi na przestrzeń rurę odpływu należy zamontować na końcu. Wszystkie zestawy do montowania należy zamawiać osobno. Zobacz rys. iii 3a, 3b i 3c. Montowanie STABILINE: Temperatury dopływu: wstępnie wymieszane, zwykle 5 o C 38 o C Wszystkie zestawy do montowania należy zamawiać osobno. Zobacz rys. iii 4a i 4b. LABRO Technika Laboratoryjna 2

3 Montowanie wersji elektronicznych: STABILET EL/ STABILINE EL Rys. III 5-6: Ułożenie kabla operacyjnego można zmienić poprzez odkręcenie nakrętki łączącej za pomocą załączonego klucza C. Odpływ wraz z gniazdem należy zamontować na zlewie. Rys. III 7: STABILET EL/ STABILINE EL i skrzynka elektroniczna mogą być zamontowane w dowolnym miejscu na ścianie. Proszę zwrócić uwagę na długość kabli i rury PEX. Montowanie odpływu dla zlewów: Rys. III 8: Zamontuj odpływ, gniazdo czujnika, wyposażenie do montażu i rurę PEX we właściwej kolejności. Dwóch wkrętów można użyć do przymocowania gniazda czujnika poprzez wywiercenie dwóch otworów o średnicy 4,2mm. Odległość między środkami otworów = 37mm. LABRO Technika Laboratoryjna 3

4 Montowanie odpływów ściennych: Rys. III 9: Zamontuj gniazdo czujnika na odpływie. Zamontuj miękką uszczelkę na gniazdo. Przykręć odpływ nasadką 3/8'' lub użyj przejściówki, by zmienić wymiar tak, żeby pasował do nasadki G1/2'. Wmontuj kabel w przewód elektryczny lub zamontuj go na powierzchni ściany. Wsadź gniazdo czujnika do ściany i dokręć śrubę mocującą kluczem do wkrętów z sześciokątnym gniazdkiem, aby przymocować gniazdo. Montowanie skrzynki elektronicznej: Rys. III 10: Skrzynkę należy zamontować na ścianie. Proszę zwrócić uwagę na długość kabli od gniazda fotokomórki oraz od STABILET EL/ STABILINE EL. Kabel gniazda fotokomórki należy zamontować po prawej zgodnie z kolorowymi oznaczeniami terminali. Kolejność jest ważna patrz: instrukcja dołączona wraz z odpływem. Kabel STABILET EL/ STABILINE EL należy zamontować do terminali ZAWÓR (VALVE). Kolejność nie ma znaczenia. 220 V, 50 Hz podłączenie po lewej do: PHASE, NEUTRAL i EARTH. Nakrętki muszą być przymocowane do doprowadzeń kabli. Po podłączeniu napięcia 220 V zaświeci się lekko czerwona dioda. Gdy przystawi się rękę do gniazda fotokomórki, czerwona dioda zacznie jasno świecić, a woda zacznie lecieć. Nie można zmienić maksymalnego ustawionego wcześniej czasu przepływu 45 sek. Jeśli zostanie osiągnięty maksymalny czas przepływu, należy zwolnić fotokomórkę na minimum 5 sekund, po których wystąpi normalne działanie. LABRO Technika Laboratoryjna 4

5 Ustawienie czułości Potentiometer Potencjometr Diode Dioda Electronic box Skrzynka elektroniczna Rys. III 11: Potencjometr należy przekręcić w prawo (niska czułość). Ustaw dłoń w pożądanej odległości od gniazda czujnika. Potencjometr powinien być podkręcony do momentu, gdy dioda zaczyna świecić jasno, a woda zaczyna się lać. Proszę zwrócić uwagę na fakt, że nie należy podkręcać potencjometru tak, by dioda świeciła ciągle. Na końcu należy zamontować pokrywę skrzynki elektronicznej. LABRO Technika Laboratoryjna 5

6 Działanie (Tylko STABILET/ STABILINE) Rys. iii 16 Ramię robocze może być używane w dowolnym kierunku, włącznie z tym, że można je popychać. Dotyczy tylko STABILET/ STABITHERM: Ustawianie/ sprawdzanie temperatury wody mieszanej Temperaturę ustala się poprzez usunięcie nakrywki ochronnej (17a) i przekręcenie dźwigni (17b). Blokada zabezpieczająca jest fabrycznie ustawiona na 38 o C. Jeśli potrzebna jest wyższa temperatura, należy nacisnąć czerwony przycisk za pomocą ołówka lub innego podobnego przedmiotu, a dźwignię należy przesunąć dalej. Wbudowane urządzenie przeciwko poparzeniom zamyka odpływ, jeśli dostawa zimnej wody jest przerwana. LABRO Technika Laboratoryjna 6

7 Rysunek zespołu rozebranego Not STABITHERM Nie STRABITHERM standard length 350mm standardowa długość Only STABILET/ STABITHERM Tylko STABILET/ STABITHERM LABRO Technika Laboratoryjna 7

8 LABRO Technika Laboratoryjna 8

9 Utrzymanie Według australijskiej normy AS 4032 przerwa pomiędzy rutynowym badaniem wynosi 12 miesięcy. Proszę zwrócić uwagę na Rozwiązywanie problemów oraz: Sprawdź funkcję otwierania i zamykania (tylko dla STABILET/ STABILINE) (zaopatrz się w część zapasową nr (pełny zestaw części zapasowych do membrany) Funkcję można przetestować poprzez użycie ramienia. Woda powinna płynąć od razu, jednak funkcja zamknięcia może potrwać nawet kilka sekund. Błędy mogą być spowodowane brudną lub wadliwą błoną. Zobacz rys. iii 19. Rys. iii 20: Jeśli wystąpi potrzeba wyczyszczenia lub wymiany błony, zdemontuj jednostkę roboczą za pomocą klucza haczykowatego (załączony przy pierwotnej dostawie). Rys. iii 21: Zdemontuj śrubę blokującą za pomocą załączonego klucza nasadowego oczkowego nr 18 (załączonego w zestawie części zapasowych do membrany). Oczyść błonę z brudu, sprawdź jej stan i w razie potrzeby wymień. Złóż z powrotem w odwrotnej kolejności. Sprawdź tempo przepływu (Zaopatrz się w część zapasową nr (filtr) i nr (zawór zwrotny) (aerator, chromowany) lub (aerator, lakierowany)). Zbyt małe tempo przepływu może być spowodowane zanieczyszczeniami w filtrach dopływu/ wapniem LUB zanieczyszczeniami w aeratorze odpływu. Zbyt niskie ciśnienie dopływu gorącej lub zimnej wody również może być przyczyną. Jeśli wystąpi potrzeba wyczyszczenia lub wymiany filtrów, odłącz dopływ gorącej i zimnej wody za pomocą zaworu BALLOFIX lub kurka odcinającego. Zdemontuj całą jednostkę. Sprawdź czy filtry są zablokowane (zobacz Rysunek zespołu rozebranego ). Można je ostrożnie wyjąć za pomocą małego śrubokręta. Następnie sprawdź, czy zawory zwrotne są zablokowane lub nie pracują właściwie. W razie potrzeby wymień filtry lub zawory zwrotne. Złóż z powrotem w odwrotnej kolejności. Bez trudu można odkręcić aerator przy odpływie i go wymienić. Sprawdź funkcję termostatyczną (tylko dla STABILET i STABITHERM) (Zaopatrz się w część nr (element termostatyczny)). Sprawdź, czy mieszarka dostarcza wodę o właściwej temperaturze. Sprawdź, czy ustawiona wcześniej temperatura przeciwko poparzeniom (38 o C) jest uzyskiwana przy ustawieniu pokrętła na czerwoną blokadę zabezpieczającą. Ustawienie blokady zabezpieczającej może w rzeczywistości zależeć od ciśnienia i temperatury dopływów. Sprawdź urządzenie przeciwko poparzeniom (tylko dla STABILET i STABITHERM) Przy otwartym odpływie odłącz dopływ zimnej wody. Powinna wówczas przestać lecieć zmieszana woda. Jeśli woda dalej leci (szybciej niż 0,6 l/min.) po kilku sekundach, przejdź do karty rozwiązywania problemów. Włącz z powrotem zimną wodę natychmiast powinna polecieć mieszana woda. LABRO Technika Laboratoryjna 9

10 Ustawienia temperatury należy dokonać w następujący sposób: a) Aby ją zdemontować, dźwignia temperatury powinna być przesunięta jak najdalej do pozycji zimnej. Zobacz rys. iii 18a. b) Nie wolno usuwać czarnego pierścienia odcinającego, jednak gdyby miałby on być zdjęty, należy ustawić go tak, by strzałka wskazywała czerwone oznaczenie na obudowie zaworu. Zobacz rys. iii 18b. c) Dźwignię należy umieścić tak, by pierwszy niebieski prostokąt na skali był umieszczony dokładnie za czerwonym oznaczeniem na obudowie zaworu. Zobacz rys. iii 18c. d) Należy przesunąć dźwignię w stronę blokady zabezpieczającej i zmierzyć temperaturę. Jeśli chcą Państwo zmienić temperaturę bezpieczeństwa, proszę postępować w następujący sposób: Jeśli chcą Państwo zmienić temperaturę bezpieczeństwa, proszę postępować w następujący sposób: e) Aby ją zdemontować, dźwignię należy przesunąć jak najdalej do pozycji zimnej. Zobacz rys. iii 18a. f) Zmieniając pozycję dźwigni o jedną wypustkę pierścienia (trzpienia) obrotowego, temperatura bezpieczeństwa zmienia się o około 1,8 o C. (Zobacz rys. iii 18d+e) Zgodnie z ruchem wskazówek zegara w stronę zaworu = cieplejsza Przeciwnie do ruchu wskazówek zegara = zimniejsza. g) Po ustawieniu należy przymocować dźwignię. LABRO Technika Laboratoryjna 10

11 Jeśli wystąpi potrzeba zdemontowania, wyczyszczenia lub wymiany elementu termostatycznego: (tylko dla STABILET i STABITHERM) Rys. III 26: komplet części zapasowych nr składający się z pełnego elementu termostatycznego, czarnej nakrywki i czarnego uchwytu wraz ze śrubą. Rys. III 22: Usuń nakrywkę ochronną. Rys. III 23: Poluzuj czarny uchwyt za pomocą śruby. Rys. III 24: Poluzuj nakrętkę zamykającą (szerokość pomiędzy powierzchniami płaskimi 30 mm). Rys. III 25: Odkręć dolną śrubę zaworu termostatycznego od jednostki i wyjmij całą jednostkę (szerokość pomiędzy powierzchniami płaskimi 24 mm). Dokładnie sprawdź czy jednostka nie ma wad, pęknięć, zużytych pierścieni samouszczelniających typu O-ring itd. W przypadku jakichkolwiek wątpliwości wymień całą jednostkę. Rys. III 26: Przed wymianą elementu termostatycznego w mieszarce, upewnij się, że poszczególne części są wstawione w odpowiedniej kolejności oraz że są w odpowiedniej pozycji. Rys. III 27: Przykręć trzpień obrotowy przeciwnie do ruchu wskazówek zegara tak mocno, jak to tylko możliwe, aby tłok do regulacji był przykręcony do dolnej śruby. Rys. III 28: Przekręć nakrętkę zamykającą przeciwnie do ruchu wskazówek zegara do końca tak, by nie przeszkadzała przy przykręcaniu dolnej śruby podczas jej przykręcania na miejsce w korpusie zaworu. LABRO Technika Laboratoryjna 11

12 Ustawienia zaworu regulacji termostatycznej Ustaw części korpusu zaworu i dokręć dolną śrubę (zgodnie z ruchem wskazówek zegara). Dokręć tylko tyle, by części zaworu były lekko dociśnięte do blokady. Rys. III 30-31: Następnie przekręć dolną śrubę o 120 o 140 o (przeciwnie do ruchu wskazówek zegara) i trzymaj ją w tej pozycji podczas dokręcania nakrętki zamykającej. Rys. III 32: Nałóż czarną plastikową nakrywkę na górną część tak, by strzałka wskazywała na czerwone oznaczenie na obudowie jednostki. Rys. III 33: Przekręć trzpień obrotowy zgodnie z ruchem wskazówek zegara w stronę blokady. Rys. III 34: Ustaw pokrętło do ustawiania temperatury tak, by kwadrat poniżej przy cyfrze 1 na skali znajdował się tuż za czerwoną kropką na obudowie mieszarki. W tej pozycji pokrętło do ustawiania temperatury zapewni temperaturę około 38 o C, gdy (czarne) pokrętło funkcji zamykającej jest przekręcone do blokady. Obróć pokrętło przeciwnie do ruchu wskazówek zegara, aż zostanie zablokowane przez funkcję chroniącą przed poparzeniami. Jeśli temperatura mieszania różni się od około 38 o C, ustaw pozycję pokrętła tak, jak opisano powyżej. Jeśli zmieszana temperatura jest zgodna z życzeniami, zamocuj pokrętło. Na końcu sprawdź czy mieszarka działa poprawnie. LABRO Technika Laboratoryjna 12

13 Rozwiązywanie problemów Problem Przyczyna/ Rozwiązanie Za mało wody Niewystarczające ciśnienie przy dopływie. Sprawdź dostawę gorącej/ zimnej wody. Zablokowane filtry dopływu (Część zamienna nr (filtr)) Aerator przy końcówce odpływu zablokowany przez brud lub wapień. Wyjmij i wyczyść lub wymień. (Część zapasowa nr (aerator, chromowany) lub (aerator, lakierowany) Zanieczyszczenia w elemencie termostatycznym (STABILET/ STABITHERM), możliwość wadliwego elementu termostatycznego. (Część zapasowa nr (element termostatyczny)) Tylko gorąca lub zimna woda. Nieudany test urządzenia przeciwko poparzeniom. O ile STABILET/ STABITHERM został zainstalowany prawidłowo, dźwignia temperatury powinna być kilka razy przekręcona do tyłu i przodu, aby poluzować możliwy zastój. Wyczyść lub wymień filtry dopływu. (Część zapasowa nr (filtr)). Zanieczyszczenia w / wadliwy element termostatyczny. (Część zapasowa nr (element termostatyczny)). Brak wody Przerywany dopływ zimnej wody lub niedrożny dopływ zimnej wody. W obu przypadkach uruchomi się wbudowane urządzenie przeciwko poparzeniom i odcięty zostanie odpływ (STABILET/ STABITHERM). Przywróć dostawę zimnej wody. Ewentualnie wyczyść filtr dopływu. STABILET EL/ STABILINE EL: Otwarta skrzynka elektroniczna: Czy świeci się czerwona dioda? Nie: Brak zasilania lub wadliwa elektronika. Tak: Sprawdź czy dioda świeci jasno, gdy przystawiasz rękę do gniazda czujnika. Niewłaściwy zasięg: Ustaw czujność. Nie zamyka się/ zamyka się, tylko powoli Wadliwa/ brudna błona otwierania/ zamykania. Wyjmij cały komplet błony. Wyczyść lub wymień. (Część zapasowa nr (pełny zestaw części zamiennych do błony)). LABRO Technika Laboratoryjna 13
