Zewnętrzna lampa ścienna z czujnikiem ruchu. Instrukcja obsługi. Nr produktu: Wersja 07/09 PRZEZNACZENIE

Transkrypt

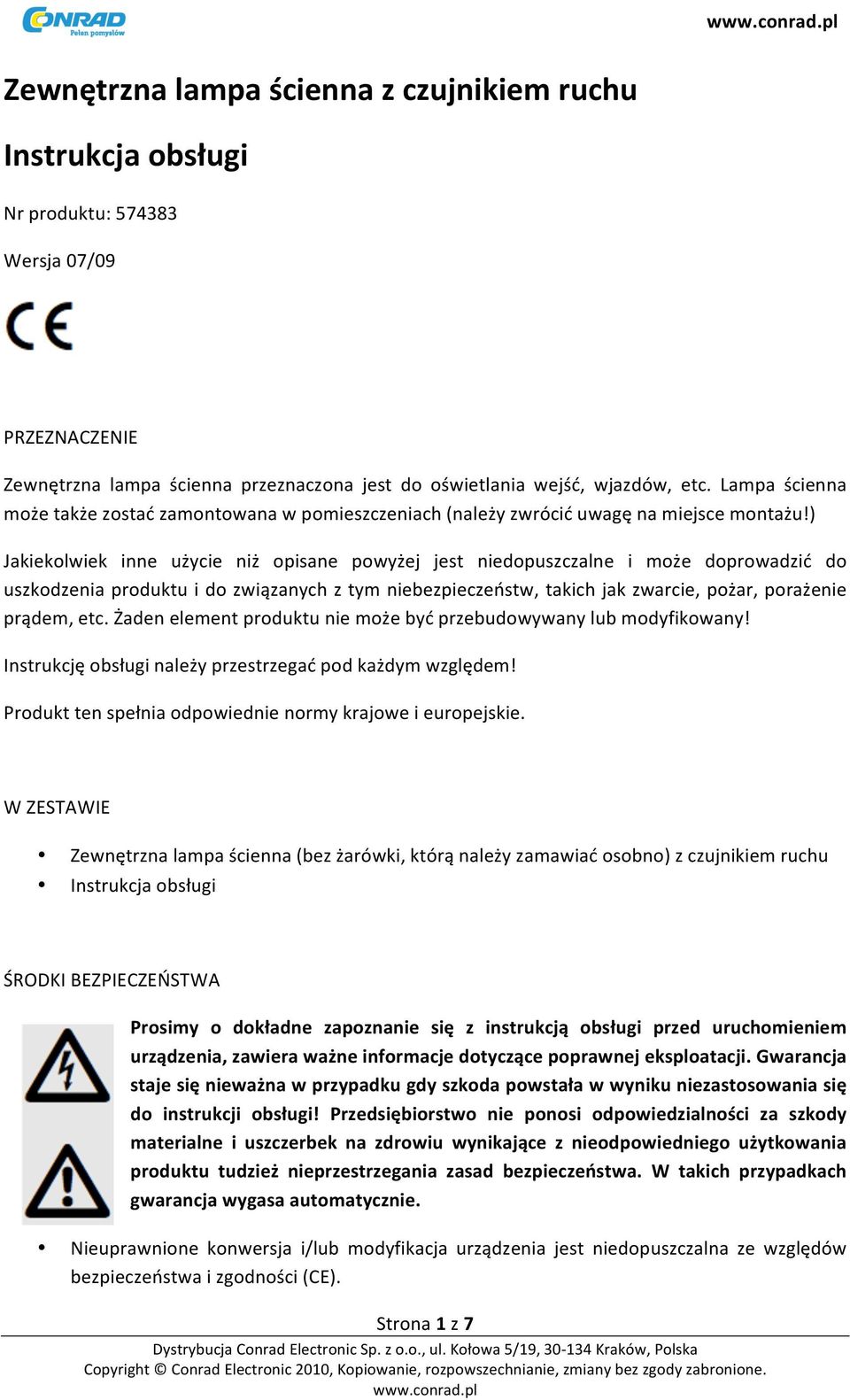

1 Zewnętrzna lampa ścienna z czujnikiem ruchu Instrukcja obsługi Nr produktu: Wersja 07/09 PRZEZNACZENIE Zewnętrzna lampa ścienna przeznaczona jest do oświetlania wejść, wjazdów, etc. Lampa ścienna może także zostać zamontowana w pomieszczeniach (należy zwrócić uwagę na miejsce montażu!) Jakiekolwiek inne użycie niż opisane powyżej jest niedopuszczalne i może doprowadzić do uszkodzenia produktu i do związanych z tym niebezpieczeństw, takich jak zwarcie, pożar, porażenie prądem, etc. Żaden element produktu nie może być przebudowywany lub modyfikowany! Instrukcję obsługi należy przestrzegać pod każdym względem! Produkt ten spełnia odpowiednie normy krajowe i europejskie. W ZESTAWIE Zewnętrzna lampa ścienna (bez żarówki, którą należy zamawiać osobno) z czujnikiem ruchu Instrukcja obsługi ŚRODKI BEZPIECZEŃSTWA Prosimy o dokładne zapoznanie się z instrukcją obsługi przed uruchomieniem urządzenia, zawiera ważne informacje dotyczące poprawnej eksploatacji. Gwarancja staje się nieważna w przypadku gdy szkoda powstała w wyniku niezastosowania się do instrukcji obsługi! Przedsiębiorstwo nie ponosi odpowiedzialności za szkody materialne i uszczerbek na zdrowiu wynikające z nieodpowiedniego użytkowania produktu tudzież nieprzestrzegania zasad bezpieczeństwa. W takich przypadkach gwarancja wygasa automatycznie. Nieuprawnione konwersja i/lub modyfikacja urządzenia jest niedopuszczalna ze względów bezpieczeństwa i zgodności (CE). Strona 1 z 7

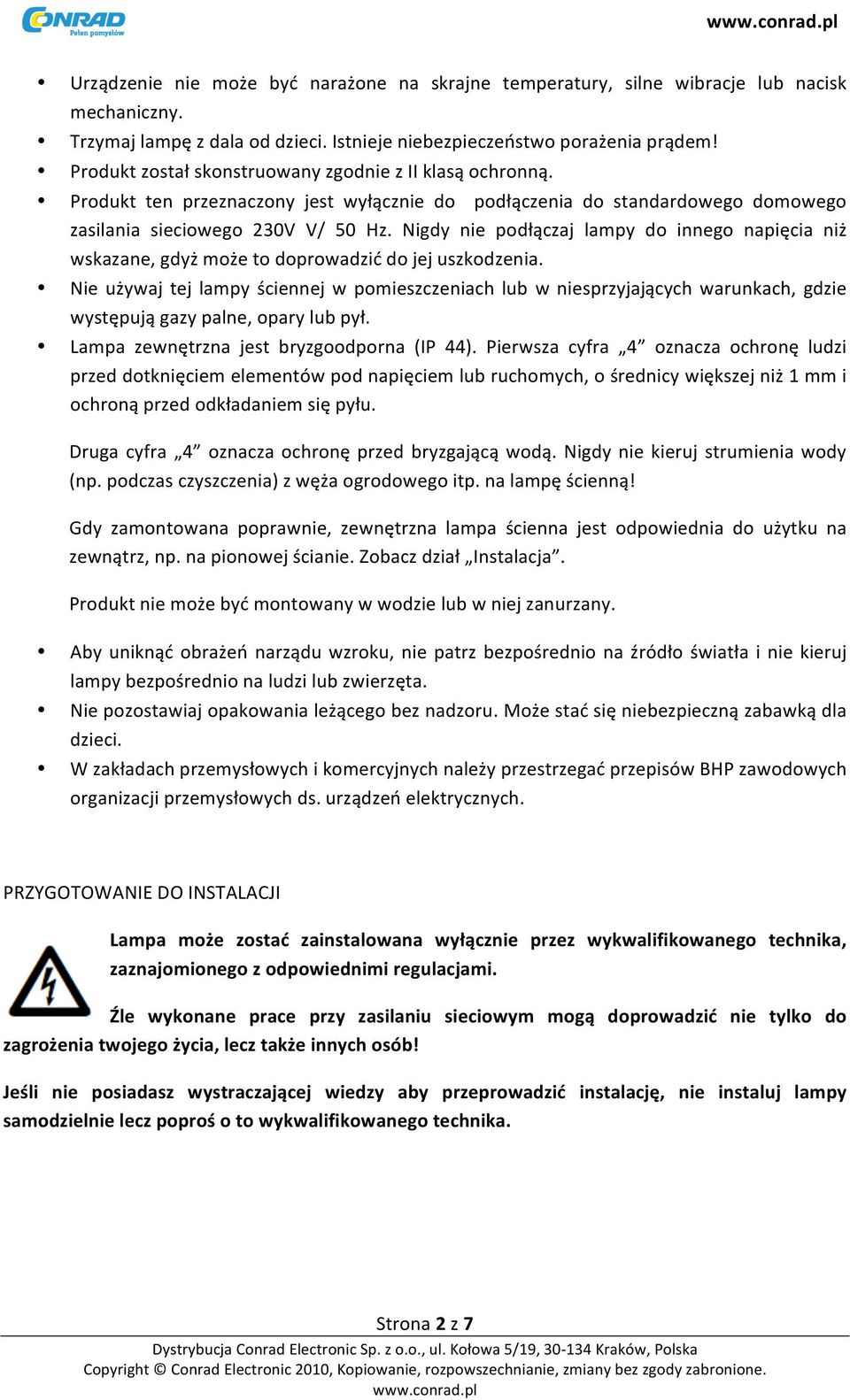

2 Urządzenie nie może być narażone na skrajne temperatury, silne wibracje lub nacisk mechaniczny. Trzymaj lampę z dala od dzieci. Istnieje niebezpieczeństwo porażenia prądem! Produkt został skonstruowany zgodnie z II klasą ochronną. Produkt ten przeznaczony jest wyłącznie do podłączenia do standardowego domowego zasilania sieciowego 230V V/ 50 Hz. Nigdy nie podłączaj lampy do innego napięcia niż wskazane, gdyż może to doprowadzić do jej uszkodzenia. Nie używaj tej lampy ściennej w pomieszczeniach lub w niesprzyjających warunkach, gdzie występują gazy palne, opary lub pył. Lampa zewnętrzna jest bryzgoodporna (IP 44). Pierwsza cyfra 4 oznacza ochronę ludzi przed dotknięciem elementów pod napięciem lub ruchomych, o średnicy większej niż 1 mm i ochroną przed odkładaniem się pyłu. Druga cyfra 4 oznacza ochronę przed bryzgającą wodą. Nigdy nie kieruj strumienia wody (np. podczas czyszczenia) z węża ogrodowego itp. na lampę ścienną! Gdy zamontowana poprawnie, zewnętrzna lampa ścienna jest odpowiednia do użytku na zewnątrz, np. na pionowej ścianie. Zobacz dział Instalacja. Produkt nie może być montowany w wodzie lub w niej zanurzany. Aby uniknąć obrażeń narządu wzroku, nie patrz bezpośrednio na źródło światła i nie kieruj lampy bezpośrednio na ludzi lub zwierzęta. Nie pozostawiaj opakowania leżącego bez nadzoru. Może stać się niebezpieczną zabawką dla dzieci. W zakładach przemysłowych i komercyjnych należy przestrzegać przepisów BHP zawodowych organizacji przemysłowych ds. urządzeń elektrycznych. PRZYGOTOWANIE DO INSTALACJI Lampa może zostać zainstalowana wyłącznie przez wykwalifikowanego technika, zaznajomionego z odpowiednimi regulacjami. Źle wykonane prace przy zasilaniu sieciowym mogą doprowadzić nie tylko do zagrożenia twojego życia, lecz także innych osób! Jeśli nie posiadasz wystraczającej wiedzy aby przeprowadzić instalację, nie instaluj lampy samodzielnie lecz poproś o to wykwalifikowanego technika. Strona 2 z 7

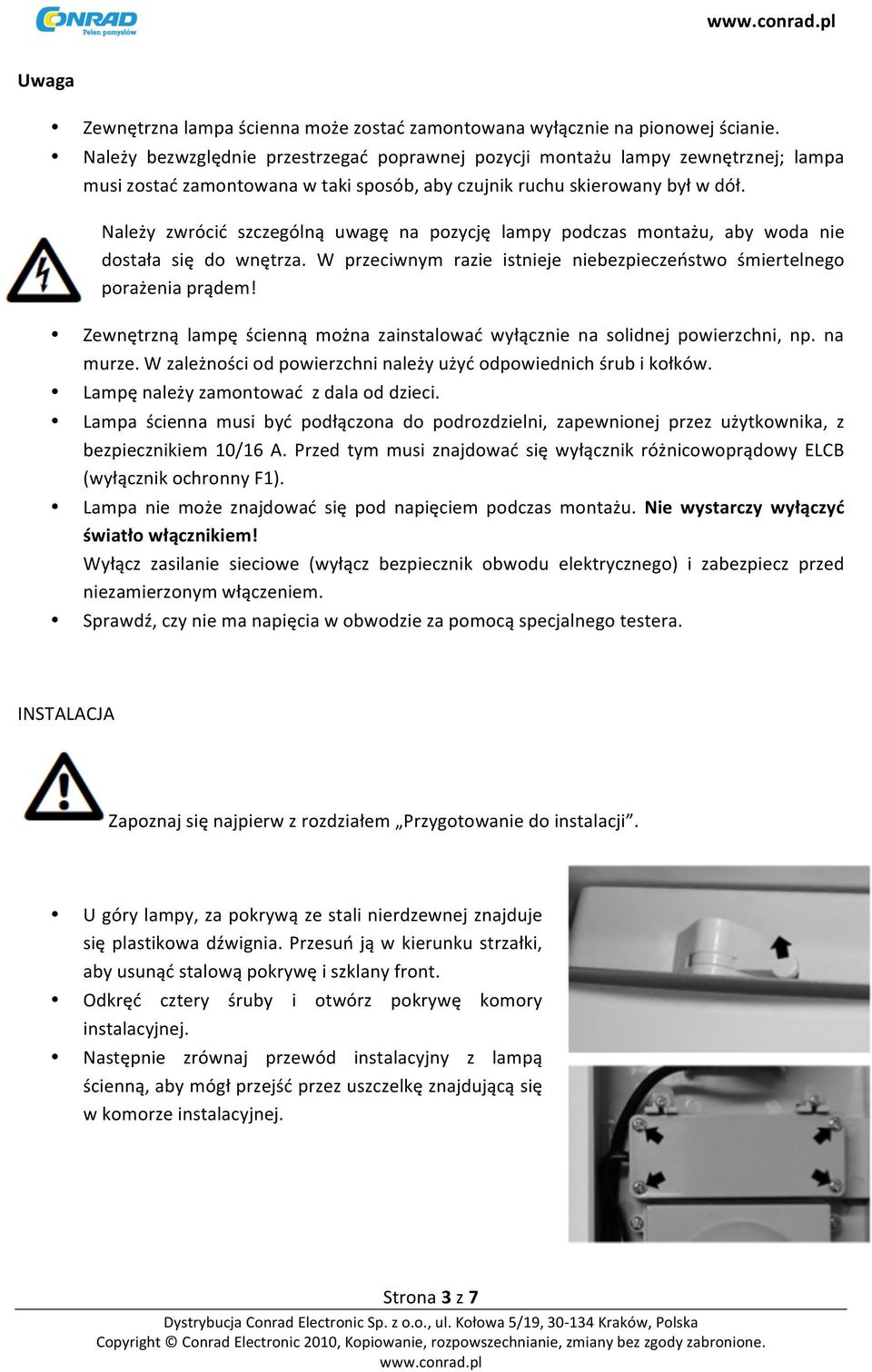

3 Uwaga Zewnętrzna lampa ścienna może zostać zamontowana wyłącznie na pionowej ścianie. Należy bezwzględnie przestrzegać poprawnej pozycji montażu lampy zewnętrznej; lampa musi zostać zamontowana w taki sposób, aby czujnik ruchu skierowany był w dół. Należy zwrócić szczególną uwagę na pozycję lampy podczas montażu, aby woda nie dostała się do wnętrza. W przeciwnym razie istnieje niebezpieczeństwo śmiertelnego porażenia prądem! Zewnętrzną lampę ścienną można zainstalować wyłącznie na solidnej powierzchni, np. na murze. W zależności od powierzchni należy użyć odpowiednich śrub i kołków. Lampę należy zamontować z dala od dzieci. Lampa ścienna musi być podłączona do podrozdzielni, zapewnionej przez użytkownika, z bezpiecznikiem 10/16 A. Przed tym musi znajdować się wyłącznik różnicowoprądowy ELCB (wyłącznik ochronny F1). Lampa nie może znajdować się pod napięciem podczas montażu. Nie wystarczy wyłączyć światło włącznikiem! Wyłącz zasilanie sieciowe (wyłącz bezpiecznik obwodu elektrycznego) i zabezpiecz przed niezamierzonym włączeniem. Sprawdź, czy nie ma napięcia w obwodzie za pomocą specjalnego testera. INSTALACJA Zapoznaj się najpierw z rozdziałem Przygotowanie do instalacji. U góry lampy, za pokrywą ze stali nierdzewnej znajduje się plastikowa dźwignia. Przesuń ją w kierunku strzałki, aby usunąć stalową pokrywę i szklany front. Odkręć cztery śruby i otwórz pokrywę komory instalacyjnej. Następnie zrównaj przewód instalacyjny z lampą ścienną, aby mógł przejść przez uszczelkę znajdującą się w komorze instalacyjnej. Strona 3 z 7

4 Przedziurawiając gumową uszczelkę upewnij się, ze otwór nie jest zbyt duży. W przeciwnym wypadku woda może dostać się do środka i spowodować zwarcie. Jeśli otwór jest zbyt duży, wypełnij go silikonem. Zamocuj uchwyt ścienny na ścianie przy pomocy odpowiednich narzędzi i kołków rozporowych. Lampa musi zostać zamontowana w taki sposób, aby czujnik ruchu skierowany był w dół. Podczas wiercenia otworów w ścianie upewnij się, że nie znajdują się tam żadne przewody ani rury, które mogą zostać uszkodzone Idealną wysokością dla czujnika ruchu jest m. Im niższa wysokość montażu, tym mniejszy zasięg wykrywania ruchu. Podłącz przewód zasilający używając zacisków (brązowy przewód = L, niebieski przewód = N). Upewnij się, że kable nie zostały ściśnięte lub uszkodzone. Jeśli posiadasz przewód uziemiający (linia zielona/żółta), będziesz potrzebować dodatkowego zacisku (nie dołączony). Używając tego zacisku, koniec przewodu uziemiającego jest zabezpieczony, w celu uniknięcia zwarcia w komorze instalacyjnej. Sprawdź czy przewody są przymocowane wystarczająco solidnie, jeśli nie zacieśnij je. Strona 4 z 7

5 Załóż ponownie pokrywę komory instalacyjnej i przykręć mocno za pomocą 4 śrub (zwróć uwagę na poprawne ułożenie uszczelki!) Wkręć odpowiednią żarówkę (maks. 60 W) do gwintu E27. Na końcu, załóż ponownie szklany przód i pokrywę ze stali szlachetnej i zablokuj przy pomocy dźwigni plastikowej. Zanim puścisz lampę, sprawdź czy wszystko jest zamontowane bezpiecznie. FUNKCJONOWANIE I REGULACJA CZUJNIKA RUCHU Czujnik ruchu reaguje na zmiany temperatury w obszarze wykrywania, np. jeśli osoba lub zwierzę lub samochód pojawi się w polu wykrywania. Po włączeniu napięcia zasilania, czujnik potrzebuje ok sekund aby dostosować się do temperatury otoczenia i móc wykrywać zmiany w temperaturze. Odsuń pokrywę czujnika, gdzie znajdują się pokrętła regulacyjne. A. Czujnik jasności B. Ustawienie czułości C. Czas włączenia Ustawianie czujnika jasności (A) Przy pomocy tego pokrętła, można ustawić jasność (np. zmierzch) przy której czujnik ruchu zaczyna być aktywny. Im bardziej pokrętło przekręcone jest w stronę zgodną do ruchu wskazówek zegara, tym później czujnik zostanie aktywowany. Ustawianie czułości (B) Im bardziej pokrętło przekręcone jest na lewo, tym bardziej czuła staje się reakcja czujnika ruchu; odpowiada szybciej na niewielkie zmiany temperatury w obszarze wykrywania. Ustawianie czasu włączenia (C) Przy pomocy tego pokrętła, można ustawić jak długo światło będzie włączone po wykryciu zmiany temperatury. Przekręcanie pokrętła w przeciwnym kierunku do ruchu wskazówek zegara skraca czas włączenia, przekręcanie zgodnie z kierunkiem ruchu wskazówek zegara wydłuża. Czas włączenia można ustawić od 10±5 sekund do 4±1 minut. Jeśli lampa została włączona i w trakcie świecenia czujnik ruchu wykrył kolejną zmianę temperatury, czas zacznie być liczony od nowa. Strona 5 z 7

6 WYMIANA ŻARÓWKI Czynność wykonuj ostrożnie. Istnieje ryzyko poparzenia! Przed wymianą uszkodzonej żarówki poczekaj, aż żarówka i lampa ostygną. Następnie odłącz lampę od zasilania (odłącz wyłącznik ochronny F1). bezpiecznik obwodu elektrycznego i Trzymając mocno pokrywę ze stali szlachetnej i szklany przód, naciśnij na plastikową dźwignię. Zdejmij ostrożnie pokrywę ze stali szlachetnej i szklany front. Wyjmij starą żarówkę i włóż nową (żarówka, maks. 60 W). Na końcu, załóż ponownie szklany przód i pokrywę ze stali szlachetnej i zablokuj przy pomocy dźwigni plastikowej. Zanim puścisz lampę, sprawdź czy wszystko jest zamontowane bezpiecznie. Lampa może zostać podłączona do zasilania. Sprawdź funkcjonowanie żarówki. CZYSZCZENIE I KONSERWACJA Obudowa lampy nie wymaga konserwacji, jedynie okazjonalnego czyszczenia i wymiany żarówki. Przed rozpoczęciem czyszczenia wyłącz lampę lub odłącz ją od zasilania. Następnie pozostaw do wystudzenia. Obudowa lampy powinna być czyszczona za pomocą czystej, miękkiej i suchej szmatki. W przypadku dużych zabrudzeń, użyj lekko wilgotnej szmatki i ciepłej wody. Nie używaj środków żrących lub rozpuszczalników chemicznych, gdyż może to uszkodzić obudowę (odbarwić) lub zakłócić funkcjonowanie lampy. Nie naciskaj zbyt mocno na obudowę, mogą pojawić się zadrapania. Nigdy nie rozpylaj wody, np. z węża ogrodowego, na lampę zewnętrzną! OBSŁUGA W przypadku stwierdzenia, że dalsza bezpieczna praca nie jest możliwa, należy zaprzestać użytkowania przyrządu i zabezpieczyć go przed niezamierzonym użyciem. Dalsza bezpieczna praca nie jest możliwa, gdy: - lampa wykazuje widoczne uszkodzenia; - lampa nie działa; Strona 6 z 7

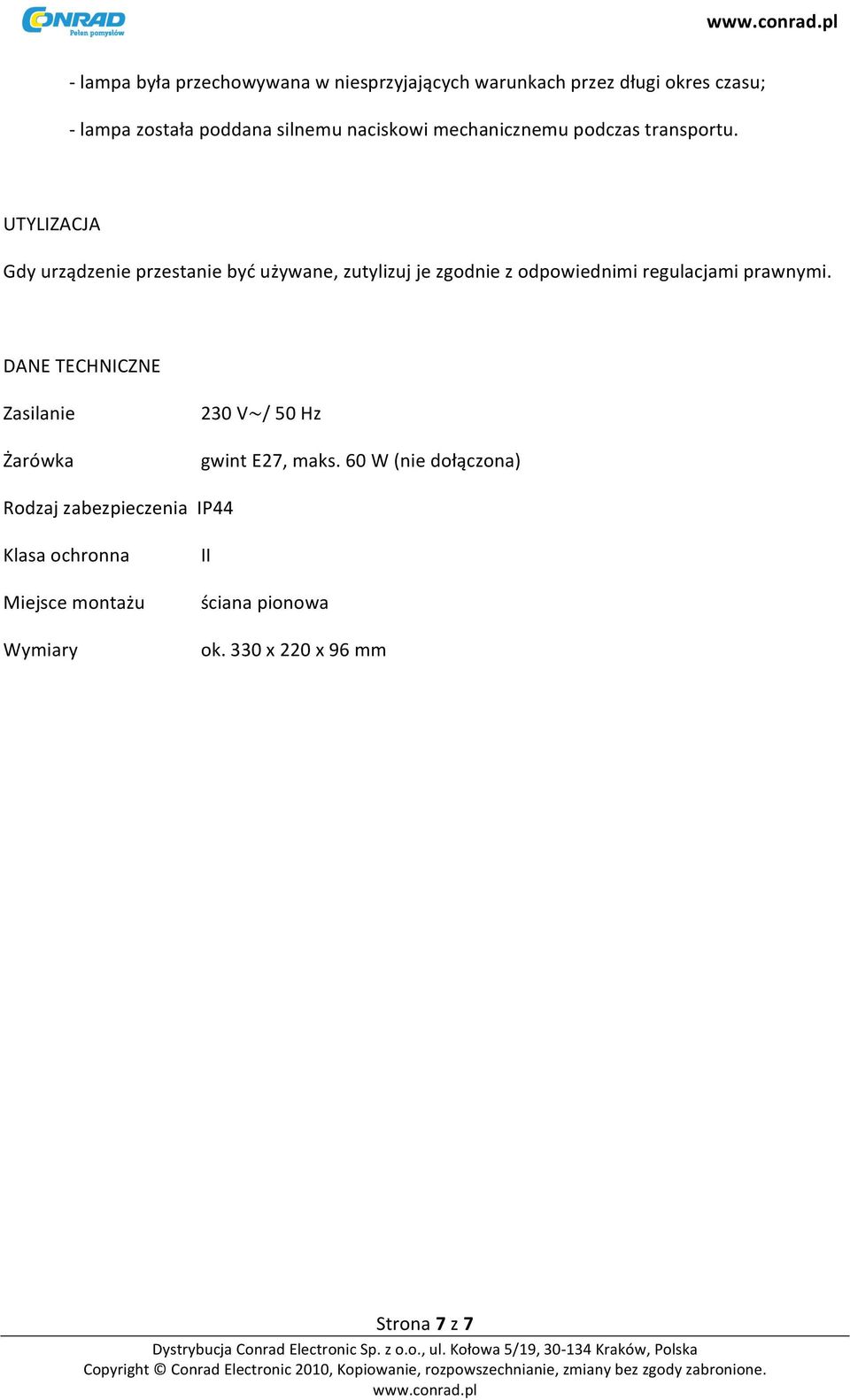

7 - lampa była przechowywana w niesprzyjających warunkach przez długi okres czasu; - lampa została poddana silnemu naciskowi mechanicznemu podczas transportu. UTYLIZACJA Gdy urządzenie przestanie być używane, zutylizuj je zgodnie z odpowiednimi regulacjami prawnymi. DANE TECHNICZNE Zasilanie Żarówka 230 V~/ 50 Hz gwint E27, maks. 60 W (nie dołączona) Rodzaj zabezpieczenia IP44 Klasa ochronna Miejsce montażu Wymiary II ściana pionowa ok. 330 x 220 x 96 mm Strona 7 z 7
