SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT

Transkrypt

1 Rozbudowa i przebudowa Zmiana sposobu użytkowania budynku warsztatowo-magazynowego na potrzeby medyczne Centralnego Szpitala Klinicznego MSWiA SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT CPV Sufity podwieszane Marzec 2012

2 ST.10. SUFITY PODWIESZANE. SUFIT PODWIESZONY SYSTEMOWY. 1.Wstęp 1.1. Przedmiot ST. Przedmiotem niniejszej części specyfikacji jest Rozbudowa i przebudowa oraz zmiana sposobu użytkowania budynku warsztatowo - magazynowego na potrzeby medyczne Centralnego Szpitala Klinicznego MSWiA wraz z budową parkingu naziemnego, na części działki ew. nr 8/3 w obrębie 0116 położonej przy ul. Wołoskiej 137 oraz budowa wjazdu od strony ul. Miłobędzkiej, na części działki ew. nr 9 w obrębie 0115 i części działki ew. nr 10 w obrębie 0116 stanowiących pas drogowy ul. Miłobędzkiej w Warszawie na terenie Dzielnicy Mokotów Zakres stosowania ST. Specyfikacja Techniczna jest stosowana jako dokument przy realizacji robót wymienionych w pkt Zakres robót objętych ST Roboty, których dotyczy Specyfikacja obejmują wszystkie czynności umożliwiające i mające na celu wykonanie sufitów podwieszonych i paneli ściennych. 1.4.Określenia podstawowe Określenia podstawowe w niniejszej ST są zgodne z obowiązującymi odpowiednimi normami oraz określeniami podanymi w specyfikacji Wymagania Ogólne. 1.5.Ogólne wymagania dotyczące robót. Wykonawca robót jest odpowiedzialny za jakość materiałów i wykonywanych robót oraz za zgodność z dokumentacją projektową, ST i poleceniami Inspektora nadzoru inwestorskiego. Ogólne wymagania dotyczące robót podano w specyfikacji Wymagania Ogólne. Zastosowane sufity muszą być produktem dopuszczonym do stosowania w budownictwie na obszarze Polski PN EN (znak CE) Wymogi formalne Montaż sufitów podwieszonych winien być zlecony przedsiębiorstwu mającemu właściwe doświadczenie w realizacji tego typu robót i gwarantującemu właściwą jakość wykonania Warunki organizacyjne Przed przystąpieniem do robót wykonawca oraz nadzór techniczny winny się zaznajomić z całością dokumentacji technicznej, oraz projektem organizacji robót. Wszelkie ewentualne niejasności w sprawach technicznych należy wyjaśnić z autorami poszczególnych opracowań przed przystąpieniem do robót. Jakiekolwiek zmiany w dokumentacji technicznej mogą być dokonywane tylko po uzyskaniu akceptacji Inspektora nadzoru inwestorskiego. 2.Materiały. 2.1.Zastosowane materiały Płyty Gedina E ; Specyfikacja dla płyt Gedina E

3 - surowiec: gęsto sprasowana, naturalna wełna szklana wyprodukowana w technologii TEL (rozwłóknienie szkła na długie, miękkie włókna odporne na działanie czynników zewnętrznych) - gęstość płyt: 80 kg/m3 - powłoka : powierzchnia licowa Akutex T, powierzchnia tylna welon z włókna szklanego - wymiary : 600x600x15, 1200x600x15, 1200x1200x15 - kolor: biały 010, najbliższy NCS: S Y - krawędź : E, fazowana - odbicie światła: odbicie światła 84% (z czego ponad 99% to światło rozproszone). - współczynnik iluminancji wstecznej: 63 mcd*m-2lx-1. Połysk <1. - pochłanianie dźwięku: 0,95, kl. A, zgodnie z ISO izolacyjność: Dncw= 20 db, zgodnie z ISO odpornośc na wilgoć : płyty wytrzymują wilgotnośc względną powietrza do 75% przy temp. 30 C bez ugięcia, wypaczenia czy rozwarstwienia, zgodnie z norma ISO czystość powietrza - 6/M3.5 - bezpieczeństwo pożarowe: Płyty są materiałem niepalnym według badań i klasyfikacji pren ISO (A2s1, d0) System, płyty wraz z konstrukcją, zaliczono do okładzin zabezpieczających przed ogniem (NT Fire 003). - utrzymywanie w czystości: Codzienne odkurzanie ręczne i maszynowe raz w tygodniu. - demontowalność pełna, minimalna odległość od stropu umozliwiajaca demontaż: 40mm - montaż: zgodnie z załączonym szkicem montażowym M121, na zwiesiach i profilach Connect T24 Ecophon

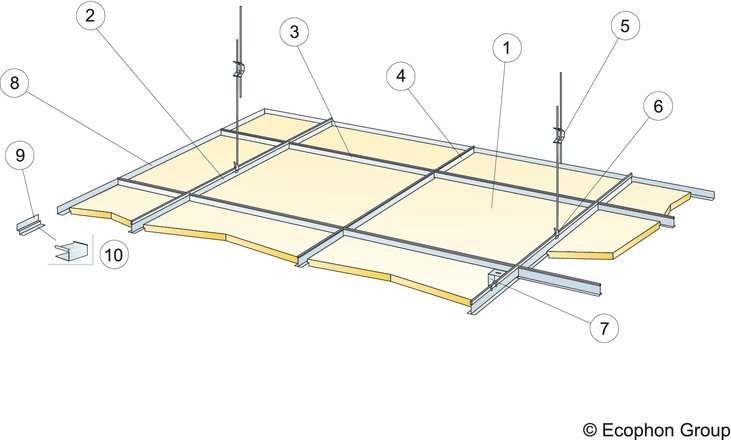

4 1 Gedina E 2,8/m² 1,4/m² 0,7/m² 2 Profil główny Connect T24 lub T15 montowany co 1200mm 0,9m/m² 0,9m/m² 0,9m/m² 3 Connect T24 or T15 Cross tee, L=1200 mm, installed at 600 mm centres 1,7m/m² 1,7m/m² 0,9m/m² 4 Profil poprzeczny T24 lub T15 L=600 mm 0,9m/m² Wieszak regulowany Connect co 1200 mm (max odległość od ściany 600mm) 0,7/m² 0,7/m² 0,7/m² 6 Uchwyt do wieszaka regulowanego Connect. 0,7/m² 0,7/m² 0,7/m² 7 Mocowanie bezpośrednie Connect co 1200 mm 0,7/m² 0,7/m² 0,7/m² 8 Kątownik przyścienny, montowany co 300mm 9 Cieniowa listwa przyścienna Connect montowana co 300mm 10 Nakładka E 0148 (do Cieniowej listwy przyściennej) Fot. Gedina E 1200x600

5 4.Transport. Materiały mogą być przewożone dowolnymi środkami transportu. Systemy sufitów podwieszanych są lekkie, co ułatwia ich transport. Struktura wełny szklanej powoduje, że trwałość płyt jest bardzo wysoka w stosunku do ich masy, nie ulegają deformacji w czasie transportu. Pomimo, że normalne obchodzenie się z płytami nie powoduje uszkodzeń, należy zachować podstawowe środki ostrożności. Pozwolą one uniknąć przypadkowych uszkodzeń krawędzi czy powierzchni płyt. Należy pamiętać, że płyty sufitowe są widoczne, stanowią element aranżacji wnętrza. Należy zwracać uwagę na etykiety ostrzegawcze, takie jak "Ostrożnie" lub "Tą stroną do góry", które znajdują się na kartonach z płytami i konstrukcją. Kartony powinny być zabezpieczone przed wilgocią i deszczem, dlatego też nie zalecamy przechowywania ich na zewnątrz. 5.Wvkonvwanie robót. 5.1.Wykonawca przedstawi Inspektorowi nadzoru inwestorskiego do akceptacji harmonogram robót uwzględniający wszystkie warunki, w jakich roboty będą wykonywane. 5.2.Wymagania przy wykonywaniu sufitów podwieszonych Montaż sufitów podwieszonych można rozpocząć po zainstalowaniu i sprawdzeniu instalacji wentylacji mechanicznej i klimatyzacji. Zastosowano sufity podwieszone z wypełnieniem z płyt wełny mineralnej, proste. Płyty montowane są na kształtownikach stalowych w systemie z listwami nośnymi. 5.3.Opis ogólny Sufit podwieszany zawsze powinien być instalowany w możliwie późnym etapie budowy, dzięki czemu minimalizujemy ryzyko zabrudzenia płyt. Łatwa jest także praca z konstrukcją nośną, produkowaną z ocynkowanej stali malowanej proszkowe Do przycięcia profili wystarczą nożyce. Elastyczność wełny szklanej powoduje, że płyty można łatwo docinać na budowie. Jeśli przycięte krawędzie wymagają malowania, możliwe jest zastosowanie Farby do krawędzi płyt. W małych pomieszczeniach, takich jak toalety, podczas otwierania i zamykania drzwi może dochodzić do dużej zmiany ciśnień, czego efektem może być przesuwanie się płyt na konstrukcji nośnej. Uniknąć tego można poprzez instalację rastrów wentylacyjnych lub stosowanie klipsów. Montaż w systemie: przymocowanie kątownika do ściany, tak aby spodni kołnierz równał się z zaplanowanym dolnym brzegiem reszty systemu nośnego, podwieszenie kształtowników nośnych w odstępach 1200mm, przy wielkościach płyt 1200 x 600 mm i 600x600 mm, mocowanie kształtowników poprzecznych 1200 mm pomiędzy kształtownikami nośnymi, mocowanie kształtowników poprzecznych 600 mm pomiędzy kształtownikiem 1200 mm lub pomiędzy kształtownikiem poprzecznym i nośnym, zamontowanie płyt, o ile zachodzi potrzeba przycięcie płyt brzegowych ostrym nożem, 6. Kontrola jakości robót Sufity podwieszone należy sprawdzić pod względem; pogłosowego współczynnika pochłaniania dźwięku a w reakcji na ogień (Euroklasa) przewodności cieplnej uwalnianie formaldehydów Powierzchnia płyt nie może wykazywać ubytków, pęknięć i zadrapań. Stelaż do montowania płyt musi być prosty, bez ubytków. 7.Obmiar robót

6 Jednostką obmiaru stropów podwieszonych jest 1 m2. Zarówno Inspektor nadzoru budowlanego jak i wykonawca mogą, w razie wątpliwości, zażądać końcowego sprawdzenia dostarczonego materiału. Żądanie wykonawcy musi być przedstawione na piśmie. 8.Odbiór robót 8.1.Odbiór elementów i akcesoriów. Przed rozpoczęciem montażu elementów należy dokonać odbioru pod względem poziomu i pionu elementów budynku, do których będą mocowane sufity podwieszone. Dostarczone na budowę elementy sufitów podwieszonych powinny być odebrane pod względem kompletności dostawy, zgodności typów i rozmiarów elementów rusztu oraz ich stanu technicznego.

7 Do każdej partii dostarczonych elementów i akcesoriów powinno być dołączone przez producenta zaświadczenie o jakości, stwierdzające, że odpowiadają one wymaganiom technicznym, podanym w odpowiednich świadectwach dopuszczenia do stosowania w budownictwie. 8.2.Odbiór końcowy Podczas odbioru końcowego należy sprawdzić m.in.: atesty dostarczonych elementów zachowanie dopuszczalnych tolerancji wymiarowych podstawowe wymiary geometryczne prawidłowe ułożenie płyt na ruszcie stalowym. Należy zwrócić uwagę na właściwe skompletowanie wszystkich dokumentów powykonawczych. 9.Podstawa płatności Sufity podwieszone i panele ścienne płatne są obmiaru na podstawie ceny jednostkowej. Cena jednostkowa obejmuje: zakup materiałów, transport na budowę, składowanie w magazynie na placu budowy, transport materiału i sprzętu na miejsce wykonania robót, rozpakowanie, przegląd, segregowanie elementów sufitów i akcesoriów, montaż rusztu do mocowania płyt, montaż płyt wypełniających, scalenie elementów, oczyszczenie stanowiska pracy, IP. Przepisy związane Dz. U. nr 75/2002 Warunki techniczne jakim powinny odpowiadać budynki i ich usytuowanie" PN EN ;Sufity podwieszane. Wymagania i metody badań."
