1 EST-3 Edwards Dźwiękowy System Ostrzegawczy System Wykrywania PoŜaru Instrukcja Projektowania v.2.1

2 Zmiany w stosunku do poprzednich wersji Wersja, w której zmianę wprowadzono Opis zmiany Autor zmiany 1.0 Opracowanie instrukcji P.Ejma-Multański 1.1 Pierwsza edycja M. Siedlecki 2.1 Zmiana logo, korekta akumulatorów P.Ejma-Multański Copyright 2010 UTC Fire & Security. Wszelkie prawa zastrzeŝone. UTC Fire & Security udziela prawa do kopiowania i powielania tej instrukcji bez jakiejkolwiek zmiany jej treści środkami poligraficznymi lub elektronicznymi. UTC Fire & Security zastrzega sobie prawo do zmiany niniejszej publikacji oraz opisanych w niej produktów zgodnie z ich rozwojem bez uprzedniego informowania klientów.

3 SPIS TREŚCI Wstęp... 4 Informacje wstępne... 4 Dźwiękowy system ostrzegawczy...5 Opis 6 MoŜliwości... 7 Elementy systemu... 8 Moduły magistrali lokalnej CPU3 główny procesor ASU moduł źródła dźwięku z mikrofonem straŝaka IDC 8/4 karta wejść-wyjść ZA20A, 3-ZA20B wzmacniacze strefowe 20 W ZA40A, 3-ZA40B wzmacniacze strefowe 20 W ZA95A wzmacniacz strefowy 95 W FTCU centralka telefonów poŝarowych REMICA, 3-REMICP wyniesiony mikrofon straŝaka Wyniesione telefony poŝarowe SSDC1 sterownik jednej pętli Signature SDDC1 sterownik dwóch pętli Signature PPS/M-230-E zasilacz podstawowy BBC/M-230-E zasilacz dodatkowy BPS/M-230-E zasilacz dodatkowy Panele czołowe LCD główne pole obsługi z wyświetlaczem LCD c panele 24 wskaźników diodowych Sc panele 12 przycisków z 12 wskaźnikami diodowymi /Sxc panele 12 przycisków z 24 wskaźnikami diodowymi /3S1c panele 6 przycisków z 18 wskaźnikami diodowymi Obudowy CHAS7 płyta montaŝowa z magistralą lokalną MontaŜ w szafach rack CABxB-E obudowy bez drzwi RCCxR-E obudowy z drzwiami pełnymi Architektura sieci central Topologie sieci Sieć zamknięta - pętla Przykłady Konfiguracji Wstęp Przykład 1 - biurowiec WyposaŜenie EST-3 DSO Obliczenie zasilania Schemat blokowy Przykład 2 zakład WyposaŜenie EST-3 DSO Obliczenie zasilania Schemat blokowy Urządzenia pętlowe Wstęp SIGA-CC1 moduł sygnałowy Edwards EST3 Instrukcja Projektowania 1

4 Planowanie systemu Rozmieszczenie central Pojemność centrali Dobór zasilaczy i akumulatorów Szacowanie długości linii głośnikowych Długość przewodowej sieci central Długość światłowodowej sieci central Adresowanie urządzeń pętlowych Pomiary Wykrywanie i sygnalizacja poŝaru...40 Opis 41 MoŜliwości Elementy systemu Moduły magistrali lokalnej CPU3 główny procesor SSDC1 sterownik jednej pętli Signature SDDC1 sterownik dwóch pętli Signature EASC-E sterownik jednej pętli Escape EADC-E sterownik dwóch pętli Escape IDC 8/4 karta wejść-wyjść PPS/M-230-E zasilacz podstawowy BBC/M-230-E zasilacz dodatkowy Panele czołowe z przyciskami/wskaźnikami LCD główne pole obsługi z wyświetlaczem LCD c panele 24 wskaźników diodowych Sc panele 12 przycisków z 12 wskaźnikami diodowymi /Sxc panele 12 przycisków z 24 wskaźnikami diodowymi /3S1c panele 6 przycisków z 18 wskaźnikami diodowymi Obudowy CHAS7 płyta montaŝowa z magistralą lokalną MontaŜ w szafach rack CABxB-E obudowy bez drzwi RCCxR-E obudowy z drzwiami pełnymi Architektura sieci central Sieciowy tor danych Sieć otwarta - linia Sieć zamknięta - pętla Urządzenia pętlowe Signature Opis ogólny Czujki punktowe SIGA-IS jonizacyjna czujka dymu SIGA-PS optyczna czujka dymu SIGA-PHS czujka optyczna dymu i nadmiarowa ciepła SIGA-IPHS czujka jonizacyjna i optyczna dymu i nadmiarowa ciepła SIGA-HFS czujka nadmiarowa ciepła SIGA-HRS czujka nadmiarowo-róŝniczkowa ciepła Tabela czułości Gniazda czujek SIGA Dodatkowe wyposaŝenie Moduły SIGA-IM izolator zwarć SIGA-CC1 moduł sygnałowy SIGA-CR moduł przekaźnikowy SIGA-CT1I moduł wejściowy jednoliniowy SIGA-CT2I moduł wejściowy dwuliniowy SIGA-IO moduł wejścia-wyjścia SIGI-271 ostrzegacz poŝarowy Edwards EST3 Instrukcja Projektowania 2

5 Urządzenia pętlowe Escape Opis ogólny Czujki punktowe EA10E-2 czujka jonizacyjna dymu EA20E-3 czujka ciepła EA30E-2 czujka optyczna dymu EA32E-2 czujka dymu i ciepła Gniazda czujek Escape Dodatkowe wyposaŝenie EA 60-2 izolator zwarcia EA 45-2 adresowalny moduł monitorujący EA 50-2 adresowalny moduł sterujący EA adresowalny ostrzegacz poŝarowy EA787-2 adresowalny ostrzegacz poŝarowy zewnętrzny EA55 adresowalne sygnalizatory Planowanie systemu Rozmieszczenie central Pojemność centrali Dobór zasilaczy i akumulatorów Szacowanie długości pętli Signature Inne topologie Signature Szacowanie długości pętli Escape Szacowanie długości linii sygnalizatorów Długość przewodowej sieci central Długość światłowodowej sieci central Adresowanie urządzeń pętlowych Pomiary Edwards EST3 Instrukcja Projektowania 3

6 WSTĘP Informacje wstępne Niniejszy dokument zawiera informacje potrzebne do prawidłowego opracowania i zaprojektowania dźwiękowego systemu ostrzegawczego oraz systemu wykrywania poŝaru w oparciu o centralę EST3. Niniejszy materiał nie jest wystarczający do instalacji i uruchomienia systemu, w tym celu naleŝy sięgnąć do dokumentacji instalacji i uruchomienia. Wyroby opisane w niniejszym opracowaniu zostały zaprojektowane zgodnie z międzynarodowymi standardami, system EST-3 jest instalowany od lat na całym świecie. Projektując system w oparciu o opisane tu rozwiązania, projektant jest zobowiązany wziąć pod uwagę oprócz podanych tu informacji producenta takŝe właściwe przepisy prawa oraz wytyczne organów ochrony przeciwpoŝarowej. W celu dopuszczenia na polski rynek, centrala EST3 DSO została zbadana w laboratorium Centrum Naukowo-Badawczego Ochrony PrzeciwpoŜarowej, m.in. pod kątem zgodności z normą PN EN60849 (jako centrala dźwiękowego systemu ostrzegawczego), PN EN54 cz. 2 i 4 (jako centrala wykrywania i sygnalizacji poŝaru)oraz rozporządzeniem MSWiA o dopuszczeniu do stosowania. Niektóre funkcje i elementy nie podlegały badaniom, co zostało zaznaczone adnotacją CNBOP tzn. niezgłoszone do CNBOP. Na niektórych rynkach, centrala EST3 oprócz wykrywania sygnalizacji poŝaru, telefonów poŝarowych, dźwiękowego systemu ostrzegawczego obsługuje równieŝ sygnalizację włamania i napadu oraz kontrolę dostępu. Te funkcje nie są oferowane na polskim rynku i nie zostaną tutaj omówione. W zintegrowanym systemie EST-3 centrala (centrale) DSO EST-3 współpracuje poprzez sieć central z centralą (centralami) wykrywania i sygnalizacji poŝaru EST-3. Ponadto, zgodnie z wymogami CNBOP, kaŝda z nich moŝe współpracować z dowolną certyfikowaną centralą innego producenta, za pomocą przekaźników i wejść systemowych, prowadzonych twardodrutowo. Wobec powyŝszego niniejsza instrukcja składa się z dwóch części, opisujących poszczególne funkcje; wykrywanie poŝaru i dźwiękowe ostrzeganie. Treść części się pokrywa, co wynika z unikalnej specyfiki systemu EST-3 tj. realizowania wielu funkcji na jednej platformie. Producent nie ponosi odpowiedzialności za jakiekolwiek szkody wynikłe z nieprawidłowego projektowania, zastosowania opisanych tu urządzeń. W przypadku wadliwej pracy urządzeń przysługuje jedynie ich naprawa lub zamiana. Producent zastrzega sobie prawo do zmiany specyfikacji wyrobów oraz do ulepszeń. Niniejsze opracowanie zostało przygotowane z naleŝytą starannością, jednak producent nie ponosi odpowiedzialności za ewentualne błędy lub braki w nim zawarte. Edwards EST3 Instrukcja Projektowania 4

7 DŹWIĘKOWY SYSTEM OSTRZEGAWCZY Edwards EST3 Instrukcja Projektowania 5

8 OPIS Centrala EST3 DSO składa się z podzespołów, które są dobierane stosownie do potrzeb konkretnego systemu. Unika się w ten sposób komponentów nadmiarowych, obciąŝających system i dzięki temu instalacja i uruchomienie przebiega szybciej. Większość elementów centrali ma postać Modułów Magistrali Lokalnej (ang. local rail modules, LRM) wtykanych w gniazda magistrali umieszczonej na płycie montaŝowej (ang. chassis). W jednej obudowie mieści się od 1 do 3 płyt montaŝowych. Moduły pełnią róŝne funkcje; przetwarzanie danych, komunikacja z innymi centralami, dystrybucja mocy, komunikacja z urządzeniami pętlowymi itd. KaŜdy moduł moŝe zostać uzupełniony o panel czołowy z przyciskami lub wskaźnikami LED, słuŝący do dodatkowych sterowań lub sygnalizacji stanów systemu. Większość połączeń kablowych jest prowadzonych do zdejmowanych listew zaciskowych, co znacznie ułatwia montaŝ i późniejszą konserwację centrali. PoniewaŜ typ i ilość wyposaŝenia centrali moŝe się róŝnić znacznie, dostępne są róŝnej wielkości obudowy; od CAB7, mieszczącej prócz procesora i zasilacza podstawowego 4 moduły magistralne i 5 paneli czołowych, do największej, CAB21, mieszczącej prócz procesora i zasilacza podstawowego 18 modułów magistralnych i 19 paneli czołowych. Obudowy typu CAB mają podwójne drzwi; wewnętrzne z otworem na pola obsługi i Panele czołowe oraz zewnętrzne, oszklone. W systemach sieciowych, składających się z wielu central, stosuje się takŝe obudowy typu RCC, z drzwiami pełnymi. Płyty montaŝowe Moduły Panele czołowe Drzwi wewnętrzne Obudowa Drzwi zewnętrzne, oszklone Centrala EST3 DSO moŝe być skonfigurowana jako autonomiczna lub jako część systemu sieciowego, składającego się z nie więcej niŝ 64 central połączonych siecią token ring. Jest to sieć, w której wszystkie punkty centrali są dostępne dla pozostałych, np. do realizowania sterowań w ramach złoŝonych scenariuszy poŝarowych. Edwards EST3 Instrukcja Projektowania 6

9 MoŜliwości KaŜda centrala w systemie DSO obsługuje lokalne sterowania, wyświetlanie informacji, zasilanie i komunikację. KaŜda ma następujące moŝliwości: Wbudowany moduł źródła dźwięku z pamięcią komunikatów, umoŝliwiający równoczesną transmisję 8 róŝnych komunikatów dźwiękowych, do 16 adresowalnych wzmacniaczy strefowych na centralę (ilość zaleŝna od zainstalowanej mocy), przy czym wymagane jest, Ŝeby w kaŝdej centrali był jeden wzmacniacz rezerwowy, Obsługa telefonów poŝarowych, 2 porty RS-232 do peryferyjnych urządzeń, takich jak drukarka lub komputer, do 456 wskaźników diodowych LED na panelach czołowych, do 342 przycisków sterujących na panelach czołowych, Swobodnie programowany scenariusz alarmowy, obejmujący sterowania sieciowe Pole obsługi z wyświetlaczem ciekłokrystalicznym, MoŜliwość wyświetlania komunikatów w dwóch róŝnych językach, np. po polsku i angielsku Rejestracja i wyświetlanie zdarzeń z podziałem na alarmowe, awaryjne i techniczne, Oprogramowanie kart pętlowych w pamięci flash Obsługa linii lub pętli sygnalizatorów Zasilacze impulsowe o maksymalnej wydajności 7A, z układem podtrzymania awaryjnego o pojemności 65Ah kaŝdy, nie więcej niŝ 4 w jednej obudowie, JeŜeli kilka, a maksymalnie 64 autonomicznych central połączymy w sieć, moŝliwości połączonego systemu ulegają zwielokrotnieniu, a ponadto zyskujemy następujące moŝliwości: 64 centrale w jednej sieci, Sieć central o topologii zamkniętej (pierścień), prowadzona przewodami miedzianymi lub światłowodem. Osobno prowadzone tory danych i komunikatów. Kierowanie informacji o zdarzeniach danego typu na wskazany wyświetlacz, Reakcja na alarm w systemie sieciowym obciąŝonym poniŝej 3 sekund od wykrycia zagroŝenia do rozpoczęcia rozgłaszania Ładowanie programów: firmware u i aplikacji z jednego punktu do wszystkich central w sieci Edwards EST3 Instrukcja Projektowania 7

10 Moduły magistrali lokalnej ELEMENTY SYSTEMU 3-CPU3 główny procesor Steruje komunikacją na lokalnych magistralach wewnątrz centrali oraz poprzez dodatkowe karty komunikacyjne z innymi centralami oraz innymi urządzeniami zewnętrznymi. Przetwarza informacje zebrane z modułów w centrali oraz dane otrzymane przez sieć central. Sprawdza prawidłowość działania modułów magistrali lokalnej i sygnalizuje błędy sprzętowe i programowe. WyposaŜony jest w osobne przekaźniki bezpotencjałowe sygnalizujące: alarm, uszkodzenie, zdarzenie techniczne oraz serwisowy port RS232 (galwanicznie izolowany, gniazdo RJ-11). Zajmuje 2 skrajne miejsca na magistrali, montowany zawsze po lewej stronie. 3-ASU moduł źródła dźwięku z mikrofonem straŝaka 3-ASU składa się m.in. z zespołu źródła dźwięku, mikrofonu straŝaka z pulpitem obsługi, cyfrowej pamięci komunikatów o łącznej długości 2 minut, rozszerzanej do 100 minut. 3-ASU jest tym elementem DSO który generuje komunikaty dźwiękowe, przesyłane w postaci cyfrowej do wzmacniaczy strefowych 3-ZAxx. Występuje osobno lub łącznie z centralką telefonów poŝarowych (3-ASU/FT). Zawsze jest montowany na lewym skraju magistrali lokalnej, w drugim lub trzecim rzędzie centrali. W jednej sieci central EST-3 moŝe być więcej niŝ jeden moduł 3- ASU, wówczas kaŝdy obsługuje odrębną sieć audio. Do 3-ASU moŝna podłączyć linię mikrofonów wyniesionych 3-REMIC, maksymalnie 63 sztuki. Edwards EST3 Instrukcja Projektowania 8

11 3-RS485A karta pętlowej sieci central Karta wtykana pionowo w gniazdo J2 na spodzie modułu 3-CPU. Jest wyposaŝona w dwa niezaleŝne obwody RS485, słuŝące do połączenia z innymi centralami w sieć zamkniętą (pętla). Jeden obwód słuŝy do przesyłania danych, drugi, do przesyłania cyfrowego sygnału dźwiękowego (uŝywany w dźwiękowym systemie ostrzegawczym). 3-RS232 karta komunikacji RS-232 Karta wtykana pionowo w gniazdo J3 na spodzie modułu 3-CPU, nie koliduje z kartą sieci central. Jest wyposaŝona w dwa niezaleŝne, galwanicznie izolowane porty RS232, słuŝące do połączenia urządzeń zewnętrznych takich jak drukarka, modem czy komputer systemu nadrzędnego. CNBOP 3-RS485B karta liniowej sieci central Karta wtykana pionowo w gniazdo J2 na spodzie modułu 3-CPU. Jest wyposaŝona w dwa niezaleŝne, izolowane obwody RS485, słuŝące do połączenia z innymi centralami w sieć otwartą (linia). Jeden obwód słuŝy do przesyłania danych, drugi, do przesyłania cyfrowego sygnału dźwiękowego (uŝywany w dźwiękowym systemie ostrzegawczym). 3-FIBMB karta światłowodowej sieci central Karta do połączenia central w sieć światłowodową (światłowód wielomodowy lub jednomodowy) lub mieszaną (miedź i światłowód). Urządzenie składa się z karty wtykanej pionowo w gniazdo J2 na spodzie modułu 3-CPU oraz płyty montowanej na tylnej ścianie obudowy, na której umieszcza się od 1 do 4 konwerterów. Ilość konwerterów zaleŝy od ilości kanałów prowadzonych światłowodem; wejście danych, wejście audio, wyjście danych, wyjście audio. Pozostałe kanały winny być poprowadzone połączeniem miedzianym. Urządzenie jest zasilane z zasilacza centrali i wyposaŝone w zaciski do zasilania rezerwowego 24VDC. Dostępne konwertery: MMXVR do światłowodu wielomodowego (budŝet 10dBm), SMXLO do światłowodu jednomodowego (budŝet 15dBm), SMXHI do wydłuŝonego światłowodu jednomodowego (budŝet 25dBm) Edwards EST3 Instrukcja Projektowania 9

12 3-IDC 8/4 karta wejść-wyjść Karta obsługuje 8 linii wejściowych, 2-stanowych, uzywanych jako strefowe wejścia alarmowe z centrali systemu wykrywania poŝaru. Wymagane jest jedno wejście dla kaŝdej strefy DSO. Maksymalna liczba kart 3-IDC8/4 na centralę spośród wejść na karcie moŝna przekonfigurować jako wyjścia linii sygnalizatorów lub wyjść sterujących, kaŝde o obciąŝalności 3.5A przy 24Vdc, jednak łącznie nie więcej niŝ 7A. Karta zajmuje 1 miejsce na magistrali. 3-ZA20A, 3-ZA20B wzmacniacze strefowe 20 W Karta wzmacniacza obsługuje jedną linię (wersja B) lub pętlę (wersja A) głośników oraz jedną linię sygnalizatorów 24 Vdc o wydajności prądowej do 3,5A. Maksymalna moc na wyjściu głośnikowym wzmacniacza wynosi 20 W, napięcie 70 V. Obie linie wyjściowe; głośnikowa i sygnalizatorów są nadzorowane oraz niezaleŝnie sterowane. Karta zajmuje 1 miejsce na magistrali. Maksymalna liczba wzmacniaczy w centrali jest ograniczona tylko wydajnością zasilaczy oraz liczbą wolnych miejsc na magistrali. 3-ZA40A, 3-ZA40B wzmacniacze strefowe 20 W Karta wzmacniacza obsługuje jedną linię (wersja B) lub pętlę (wersja A) głośników oraz jedną linię sygnalizatorów 24 Vdc o wydajności prądowej do 3,5A. Maksymalna moc na wyjściu głośnikowym wzmacniacza wynosi 40 W, napięcie 70 V. Obie linie wyjściowe; głośnikowa i sygnalizacyjna są nadzorowane oraz niezaleŝnie sterowane. Karta zajmuje 1 miejsce na magistrali. Maksymalna liczba wzmacniaczy w centrali jest ograniczona tylko wydajnością zasilaczy oraz liczbą wolnych miejsc na magistrali. Edwards EST3 Instrukcja Projektowania 10

13 3-ZA95A wzmacniacz strefowy 95 W Karta wzmacniacza obsługuje jedną linię lub pętlę głośników. Maksymalna moc na wyjściu wzmacniacza wynosi 95 W, napięcie 70 V. Karta wzmacniacza zajmuje 2 miejsca na magistrali. Maksymalna liczba wzmacniaczy na centralę jest ograniczona tylko wydajnością zasilaczy oraz liczbą wolnych miejsc na magistrali. 3-FTCU centralka telefonów poŝarowych Panel pełni rolę przełącznicy telefonów straŝaka rozmieszczonych w obiekcie, umoŝliwiając prowadzenie 5 rozmów jednocześnie. Dodatkowo jeŝeli panel telefonów jest połączony z modułem źródła dźwięku 3-ASU, sygnał z telefonu moŝe być emitowany do systemu rozgłaszania. Zespół 3-FTCU jest wyposaŝony w przyciski sterujące oraz podświetlany wyświetlacz LCD o formacie 8X20. Do 3-FTCU podłącza się wyniesione telefony poŝarowe w osobnych, zamykanych na klucz, metalowych obudowach, pełnych lub częściowo oszklonych. Do nadzoru linii oraz do identyfikacji dzwoniącego telefony łączy się do modułów sygnałowych SIGA-CT1I, po jednym lub grupowo, nie więcej niŝ 5 telefonów na moduł. Centralka 3-FTCU zajmuje 4 miejsca na magistrali lokalnej, nie wymaga płyty montaŝowej 3-CHAS7. Edwards EST3 Instrukcja Projektowania 11

14 3-REMICA, 3-REMICP wyniesiony mikrofon straŝaka SłuŜą do nadawania głosowych komunikatów alarmowych z oddalonych od centrali DSO miejsc za pośrednictwem zespołu 3-ASU. Montowane w centralach (odmiana 3-REMICP) lub w osobnych obudowach (3-REMICA), w centrach zarządzania kryzysowego, na pulpitach słuŝb ochrony oraz w innych miejscach, w których nagłośnienie alarmowe wykorzystuje się do celów ewakuacyjnych. O ile nie zostanie inaczej skonfigurowany, wyniesiony mikrofon ma wyŝszy priorytet niŝ automatyczny komunikat ewakuacyjny, ale niŝszy niŝ mikrofon straŝaka w centrali, w module 3-ASU. Nadawanie z mikrofonu wyniesionego jest moŝliwe, gdy nie nadaje Ŝaden inny mikrofon, co sygnalizuje wskaźnik diodowy linia zajęta. Opcjonalnie mikrofon moŝna doposaŝyć w panel wskaźnikowo-przyciskowy słuŝący do wyboru strefy nadawania. Wyniesione telefony poŝarowe Telefon poŝarowy ma postać metalowej, zamykanej na klucz skrzynki pełnej lub częściowo oszklonej (wówczas zbicie szybki umozliwia uŝycie telefonu), albo gniazda ściennego, do którego włącza się słuchawkę z wtykiem. Podniesienie słuchawki wywołuje sygnał połączenia przychodzącego w centrali 3-FTCU, zlokalizowanej najczęściej w pomieszczeniu ochrony. Dzięki temu osoba korzystająca w sytuacji zagroŝenia nawiązuje kontakt ze słuŝbami ochrony budynku. PoniewaŜ telefon jest monitorowany przez adresowalny moduł sygnałowy SIGA-CT1I, ochrona ma informację, w którym miejscu się znajduje dzwoniący. Edwards EST3 Instrukcja Projektowania 12

15 3-SSDC1 sterownik jednej pętli Signature Karta pętlowa obsługująca adresowalne programowo, mikroprocesorowe urządzenia pętlowe serii Signature. Maksymalna ilość adresów na jednej pętli; 125 czujek i 125 modułów. Maksymalnie 10 kart 1-pętlowych na centralę. Zajmuje 1 miejsce na magistrali. MoŜe być rozbudowana do wersji 2-pętlowej poprzez dodanie karty 3-SDC1. W systemie EST-3 DSO karta 3-SSDC1 wykorzystywana jest do podłączenia modułów dodatkowego nadzoru linii głośnikowych i telefonów poŝarowych. 3-SDDC1 sterownik dwóch pętli Signature Karta pętlowa obsługująca adresowalne programowo, mikroprocesorowe urządzenia pętlowe serii Signature. Maksymalna ilość adresów na obu pętlach; 250 czujek i 250 modułów. Maksymalnie 5 kart 2-pętlowych na jedną centralę. Zajmuje 1 miejsce na magistrali. W systemie EST-3 DSO karta 3-SDDC1 wykorzystywana jest do podłączenia modułów dodatkowego nadzoru linii głośnikowych i telefonów poŝarowych. Edwards EST3 Instrukcja Projektowania 13

16 3-PPS/M-230-E zasilacz podstawowy Zasilacz podstawowy zapewnia zasilanie centrali. Składa się z układu monitorującego, radiatora oraz układu mocy. Układ monitorujący montowany jest na magistrali, gdzie zajmuje 1 miejsce, zaś radiator z układem mocy montowane są na płycie montaŝowej. Zasilacz zapewnia stabilne napięcie zasilające 24Vdc, filtrowanie zakłóceń elektromagnetycznych od strony zasilania sieciowego, oraz 2-biegowe ładowanie akumulatorów z automatyczną kompensacją temperatury. W przypadku braku zasilania w sieci, lub spadku poniŝej 188VAC, zasilacz automatycznie przechodzi na zasilanie bateryjne. Dla zabezpieczenia przed zakłoceniami spowodowanymi całkowicie rozładowanymi akumulatorami, zasilacz sygnalizuje stan niski bezpieczny, a w przypadku wejścia w stan niski krytyczny odłącza akumulatory. Zasilacz podstawowy współpracuje z zasilaczami dodatkowymi, po 1 na magistralę, nie więcej niŝ 3 na centralę. JeŜeli obciąŝenie zasilaczy przez system przekracza ich moŝliwości (po 7A na zasilacz, nie więcej niŝ 28A na centralę), wówczas centrala automatycznie przechodzi na zasilanie bateryjne. 3-BBC/M-230-E zasilacz dodatkowy Zasilacz dodatkowy z układem ładowania akumulatorów. Składa się z układu monitorującego, oraz układu mocy z radiatorem. Układ monitorujący montowany jest na magistrali, gdzie zajmuje 1 miejsce, zaś radiator z układem mocy montowane są na płycie montaŝowej. W jednej centrali moŝna zamontować nie więcej niŝ 3 dodatkowe zasilacze na centralę. CNBOP 3-BPS/M-230-E zasilacz dodatkowy Zasilacz dodatkowy wspomaga zasilacz podstawowy, zwiększając łączną wydajność zasilania centrali. Nie ma układu ładowania akumulatorów. Składa się z układu monitorującego, oraz układu mocy z radiatorem. Układ monitorujący montowany jest na magistrali, gdzie zajmuje 1 miejsce, zaś radiator z układem mocy montowane są na płycie montaŝowej. W jednej centrali moŝna zamontować nie więcej niŝ 3 dodatkowe zasilacze na centralę. Edwards EST3 Instrukcja Projektowania 14

17 Panele czołowe Poza 3-CPU3, kaŝdy z modułów montowanych na magistrali lokalnej przychodzi w komplecie z pustym, czyli jednolitym panelem czołowym, który moŝna zastąpić jednym z niŝej wymienionych. Pozwala to dostosować pole obsługi centrali do szczególnych wymagań kaŝdej instalacji i kaŝdego Inwestora. 3-LCD główne pole obsługi z wyświetlaczem LCD Panel 3-LCD składa się z podświetlanego wyświetlacza ciekłokrystalicznego, głównych wskaźników stanu (m.in. poŝar, awaria, blokada, zasilanie) oraz z klawiatury. Panel zajmuje 2 miejsca i jest montowany na procesorze 3-CPU3. Panel ten słuŝy jako pole obsługi centrali oraz wszystkich pozostałych central w sieci. Na jeden system sieciowy wystarczy jeden panel 3-LCD, choć moŝna zamontować ich więcej, wszędzie tam, gdzie jest moduł 3-CPU. 3-24c panele 24 wskaźników diodowych KaŜdy panel zawiera 24 niezaleŝnie programowane diody LED oraz wsuwaną kartę, na którą nanosi się objaśnienia. Panel montuje się na dowolnym module magistrali lokalnej za wyjątkiem 3-CPU. KaŜdemu ze wskaźników moŝna przypisać stan strefy rozgłaszania lub pojedynczej linii głośnikowej. Panel występuje w odmianach z diodami: zielonymi (3-24G), czerwonymi (3-24R), Ŝółtymi (3-24Y) oraz dwukolorowymi, Ŝółtymi/czerwonymi (3-24RY). 3-12Sc panele 12 przycisków z 12 wskaźnikami diodowymi KaŜdy panel zawiera 12 przycisków kontaktronowych, 12 diod LED, programowane niezaleŝnie, oraz wsuwaną kartę, na którą nanosi się objaśnienia. Panel montuje się na dowolnym module magistrali lokalnej za wyjątkiem 3-CPU. KaŜdy z przycisków moŝe posłuŝyć do wyboru strefy rozgłaszania, a wskaźnik do sygnalizacji dokonanego wyboru. Panel występuje w odmianach z diodami: zielonymi (3-12SG), czerwonymi (3-12SR), Ŝółtymi (3-12SY). Edwards EST3 Instrukcja Projektowania 15

18 3-12/Sxc panele 12 przycisków z 24 wskaźnikami diodowymi KaŜdy panel zawiera 12 niezaleŝnie programowanych przycisków kontaktronowych, 24 diody LED oraz wsuwaną kartę, na którą nanosi się objaśnienia. Panel montuje się na dowolnym module magistrali lokalnej z wyjątkiem 3-CPU. KaŜdemu z przycisków moŝna przypisać wybór strefy rozgłaszania, wskaźnik czerwony świeci przy rozgłaszaniu, Ŝółty oznacza uszkodzenie linii głośnikowej. Panel występuje w odmianach z diodami: zielonymi i Ŝółtymi (3-12/S1GY), czerwonymi i Ŝółtymi (3-12/S1RY), samymi Ŝółtymi, po dwie na przycisk (3-12/S2Y). 3-6/3S1c panele 6 przycisków z 18 wskaźnikami diodowymi KaŜdy panel zawiera 6 grup, składających się z przycisku i 3 wskaźników LED, niezaleŝnie programowanych, oraz wsuwaną kartę, na którą nanosi się objaśnienia. Panel montuje się na dowolnym module magistrali lokalnej z wyjątkiem 3-CPU. KaŜdemu z przycisków moŝna przypisać osobną funkcję, na przykład przycisk posłuŝy do ręcznego wyboru komunikatu w danej strefie (ostrzegawczy/ewakuacyjny/tryb automatyczny), wskaźniki sygnalizują aktualny stan. Panel występuje w odmianach z diodami: zielonymi i Ŝółtymi (3-6/3S1G2Y), zielonymi, czerwonymi i Ŝółtymi (3-6/3S1GYR). Edwards EST3 Instrukcja Projektowania 16

19 Obudowy Jak wspomniano, wyposaŝenie centrali moŝna zmieścić w obudowie o jednej z trzech wysokości. Sama obudowa moŝe być zamykana drzwiami pełnymi (RCC) lub podwójnymi, umoŝliwiającymi obserwację wskaźników oraz obsługę przycisków bez otwierania centrali. Warto dodać, Ŝe płyty montaŝowe 3-CHAS7 są przystosowane do montaŝu w szafie rack CHAS7 płyta montaŝowa z magistralą lokalną Płyta zapewniająca montaŝ, połączenie z zasilaniem i magistralę lokalną dla 7 modułów magistralnych. Płyta zajmuje całą szerokość obudowy, jest przykręcana do tylnej ściany obudowy, moŝe być zamontowana w szafie EIA rack 19 cali. Obwody zasilania i danych są odseparowane dla uniknięcia zakłóceń. Płyta jest dostarczana w komplecie z okablowaniem do podłączenia pozostałych płyt 3-CHAS7. W jednej obudowie mieści się od 1 do 3 płyt montaŝowych. Na jednej płycie moŝna zamontować nie więcej niŝ dwa zasilacze. MontaŜ w szafach rack 19 CNBOP KaŜda płyta montaŝowa 3-CHAS7 zajmuje wysokość 12 cali (30.48 cm). Konieczne jest zastosowanie płyt maskujących o wysokościach ¾ cala na górze i na dole oraz 1 ½ cala między płytami. Edwards EST3 Instrukcja Projektowania 17

20 3-CABxB-E obudowy bez drzwi Obudowa wykonana ze stali emaliowanej, w kolorze szarym. Przystosowana do montaŝu naściennego lub wpuszczanego, wyposaŝona w wybijane otwory do prowadzenia kabli przez standardowe dławiki kablowe. Obudowa ma trzy wysokości, opisane w tabeli poniŝej. Uwaga: Drzwi do obudów 3-CAB są zamawiane oddzielnie, bo występują w dwóch kolorach; szarym i czerwonym. Symbol Ilość płyt montaŝowych Drzwi (z wycięciem na pola obsługi) Wymiary (w cm) części wpuszczanej (wys x szer. x głęb) Akumulatory * 3-CAB7B-E jedna, 7 modułów 3-CAB7D-E szare, 3-CAB7DR-E czerwone x 60.9 x x 12V17Ah 3-CAB14B-E dwie, 14 modułów 3-CAB14D-E szare, 3-CAB14DR-E czerwone x 60.9 x x 12V17Ah 3-CAB21B-E trzy, 21 modułów 3-CAB21D-E szare, 3-CAB21DR-E czerwone x 60.9 x x 12V17Ah BC-1 obudowa akumulatorów Obudowa wykonana ze stali emaliowanej, w kolorze szarym. Zamykana na klucz, przystosowana do montaŝu naściennego lub wpuszczanego, wyposaŝona w wybijane otwory do prowadzenia kabli przez standardowe dławiki kablowe. Mieści 2 akumulatory 12V50Ah lub 1 szt. 12V65Ah. * Akumulatory większej niŝ podana w tabeli pojemności (i wymiarów) wymagają zastosowania dodatkowej obudowy, np. BC-1. Edwards EST3 Instrukcja Projektowania 18

21 3-RCCxR-E obudowy z drzwiami pełnymi Obudowa w komplecie z drzwiami pełnymi, wykonana ze stali emaliowanej, w kolorze czerwonym. Stosowana do central pracujących w sieci, nie wymagających zastosowania pola obsługi ani wskaźników. Przystosowana do montaŝu naściennego lub wpuszczanego, wyposaŝona w wybijane otwory do prowadzenia kabli przez standardowe dławiki kablowe. Obudowa ma trzy wysokości, opisane w tabeli poniŝej. Symbol Ilość płyt montaŝowych Wymiary (w cm) części wpuszczanej (wys x szer. x głęb) Akumulatory BC-1 brak 35.5 x 46 x 18 2 x 12V50Ah 3-RCC7R-E 3-RCC14R-E 3-RCC14R-E 3-RCC21R-E 3-RCC21R-E z półką 3-RCC21R-E z 3 półkami jedna, 7 modułów dwie, 14 modułów jedna, 7 modułów trzy, 21 modułów dwie, 14 modułów brak 59.1 x 63.5 x x 12V26Ah 90.1 x 63.5 x x 12V26Ah j.w. 4 x 12V26Ah, w tym dwa na półce 3-BATS x 63.5 x x 12V26Ah j.w. j.w. 4 x 12V26Ah, w tym dwa na półce 3-BATS 8 x 12V26Ah, w tym sześć na półkach 3-BATS Edwards EST3 Instrukcja Projektowania 19

22 Topologie sieci ARCHITEKTURA SIECI CENTRAL Jest to połączenie komunikacyjne pomiędzy głównymi procesorami central stanowiących jeden system sieciowy. KaŜdy moduł procesora moŝe zostać wyposaŝony w jedną z kart komunikacji sieciowej; 3-RS485A, 3-RS485B, 3-FIB, 3-FIBA lub 3-FIBMB. Producent dopuszcza sieć central zarówno w topologii zamkniętej, czyli pętli jak i otwartej, czyli linii, jednak w Polsce wymagana jest topologia pętli, wymagająca modułu 3-RS485A w kaŝdej centrali. Okablowanie sieci central EST-3 zawiera dwa odrębnie prowadzone tor: tor audio, którym przesyłane są zmultipleksowane komunikaty głosowe, oraz tor danych, słuŝący do transmisji sterowań i danych między centralami. Centrale wyposaŝone we wzmacniacze strefowe muszą być połączone ze sobą torami audio i danych. Do połaczenia centrali DSO z centralą wykrywania poŝaru EST-3 wystarczy tor danych. Sieć zamknięta - pętla RóŜni się od sieci otwartej-linii tym, Ŝe istnieje zamykające połączenie między ostatnią i pierwszą centralą w linii, tworzące pętlę. Zaletą jest większa odporność systemu, pojedyncze uszkodzenie sieci nie powoduje utraty łączności ani funkcjonalności systemu. Programowanie wszystkich central moŝna prowadzić przez port serwisowy dowolnej centrali. PoniŜszy schemat ilustruje połączenie central w sieć zamkniętą, z jednym źródłem dźwięku. Edwards EST3 Instrukcja Projektowania 20

23 PRZYKŁADY KONFIGURACJI Wstęp PoniŜsza część instrukcji składa się z kilku przykładów najczęstszych konfiguracji EST-3 DSO, przy czym skupia się na wyposaŝeniu central, poniewaŝ zasady rozmieszczenie i doboru głośników do systemu DSO winny być zgodne z krajowymi zaleceniami w tym zakresie. Przykład 1 - biurowiec System wolnostojący, z mikrofonem poŝarowym w centrali, obsługujący 230 głosników sufitowych, z czego 30 o mocy 4W, reszta o mocy 2W, oraz 120 głośników naściennych o mocy 2W. System składa się z dwóch wysokich obudów, połaczonych siecią danych i audio. W kaŝdej obudowie przewidziano jeden wzmacniacz rezerwowy. W jednej z obudów jest mikrofon poŝarowy, pole obsługi oraz dodatkowe wskaźniki stanu stref głośnikowych, jak równieŝ karta 8 wejść do przyjęcia alarmów strefowych z systemu wykrywania zagroŝeń. Łączna długość komunikatów wynosi 100 minut, autonomia pracy systemu: 24 h w stanie gotowości i 30 minut rozgłaszania do wszystkich linii. WyposaŜenie EST-3 DSO Moduły magistrali lokalnej 2 3-CPU3 Procesor centrali 2 3-RS485A Karta sieci central 1 3-IDC 8/4 Karta wejść alarmowych 2 3-ZA40B Wzmacniacz rezerwowy 40 W 19 3-ZA40A Wzmacniacz 40 W Pole obsługi 1 3-LCD Pulpit z wyświetlaczem LCD /S1RY Panel 12 przycisków, 12 par wskaźników; czerwony i Ŝółty 1 3-LKP Etykiety z polskimi opisami Źródło dźwięku 1 3-ASU/4 Moduł źródła dźwięku z miejscem na 4 moduły magistrali lokalnej 1 3-ASUMX/100 Rozszerzenie pamięci komunikatów do 100 minut Zasilacze, akumulatory 2 3-PPS/M-230-E Zasilacz podstawowy 230V, 7A 6 3-BPS/M-230-E Zasilacz pomocniczy 230V, 7A 2 3-BTSEN-E Listwa zaciskowa do akumulatorów, z czujnikiem temperatury 2 12V50A Akumulator 50 Ah 2 12V65A Akumulator 65 Ah Obudowy 5 3-CHAS7 Płyta montaŝowa, mieści 7 modułów magistrali lokalnej 1 3-RCC21R-E Obudowa wysoka, z drzwiami pełnymi, czerwona 1 3-CAB21B-E Obudowa wysoka, bez drzwi 1 3-CAB21D-E Drzwi z wycięciem do obudowy wysokiej 3 BC-1 Skrzynka na akumulator Edwards EST3 Instrukcja Projektowania 21

24 Obliczenie zasilania Z tabel poboru prądu przez poszczególne podzespoły wylicza się prąd w stanie dozoru i alarmu dla kaŝdej centrali. W tym przykładzie: Podstawiając do wzoru: I 1A = 1262 ma, I 2A = ma, I 1B = 1025 ma, I 2B = ma Cmin = 1.25 x {(D1 x T1 x I1 )+(D2 x T2 x I2 )} gdzie D 1 = 1, D 2 = 1.4, T 1 = 24 h, T 2 = 0,5 h otrzymujemy C mina = 58.9 Ah, C minb = 49.3 Ah NaleŜy dobrać zestawy akumulatorów o pojemności 65 Ah do centrali A i 50 Ah do centrali B. Schemat blokowy System DSO w tym przykładzie składa łączy 19 linii głośnikowych, które nie są na stałe przypisane do stref nagłośnienia, poniewaŝ kaŝdy wzmacniacz moŝe być podłączony do jednego z 8 kanałów komunikatów głosowych. Sterowanie podłączeniem jest automatyczne, realizowane przez program (scenariusz) zapisany w centrali, ale moŝe być realizowane ręcznie, przy uŝyciu pola obsługi. linie głośnikowe 1-10 linie głośnikowe CSP sieć danych i audio tor A 230VAC sieć danych i audio tor B 230VAC Edwards EST3 Instrukcja Projektowania 22

25 Przykład 2 zakład CNBOP Uwaga: Ten przykład ilustruje moŝliwość systemu. W Polsce istnieje wymóg fizycznego oddzielenia systemów SAP i DSO, tj. osobnych obudów, połączonych siecią central. System rozległy, obiekt składa się z 2 bliźniaczych budynków oddalonych od siebie znacznie (> 1km). W kaŝdym obiekcie jest system wykrywania poŝaru na 100 czujek, 30 ręcznych ostrzegaczy poŝarowych, 40 głośników sufitowych o mocy 4W oraz 30 głośników naciennych z sygnalizatorem optycznym o natęŝeniu 30 cd. System składa się z czterech obudów, połaczonych siecią danych. W kaŝdej obudowie przewidziano jeden wzmacniacz rezerwowy. Ze względu na znaczną odległość, kaŝda obudowa jest wyposaŝona w interfejs światłowodowy, własne źródło dźwięku i pole obsługi oraz dodatkowe wskaźniki stanu stref głośnikowych. Ponadto kaŝda ma dodatkowy, wyniesiony mikrofon poŝarowy w portierni. Sieć central umoŝliwia przesyłanie informacji o wykrytym zagroŝeniu do wszystkich budynków i rozgłaszanie komunikatów np. ostrzegawczych, zaleŝnie od miejsca wykrycia zagroŝenia. Łączna długość komunikatów w kaŝdej centrali wynosi 2 minuty, autonomia pracy systemu: 24 h w stanie gotowości i 30 minut rozgłaszania do wszystkich linii. WyposaŜenie EST-3 DSO (dwie centrale w sieci) Moduły magistrali lokalnej 2 3-CPU3 Procesor centrali 2 3-RS485A Karta sieci central 1 3-RS232A Karta portów szeregowych (do drukarki i komputera) 2 3-SSDC1 Karta 2-pętlowa urządzeń Signature (250 czujek modułów) 8 3-ZA95 Wzmacniacz 95 W 2 3-ZA95 Wzmacniacz 95 W rezerwowy Interfejs światłowodowy 2 3-FIBMB Płyta montaŝowa i/f światłowodowych 4 3-SMXLO Konwerter światłowodu wielomodowego (maks. 10 km) Pole obsługi 2 3-LCD Pulpit z wyświetlaczem LCD /S1RY Panel 12 przycisków, 12 par wskaźników; czerwony i Ŝółty RY Panel 12 par wskaźników; czerwony i Ŝółty 2 3-LKP Wsuwki z polskimi opisami Źródło dźwięku 1 3-ASU/4 Moduł źródła dźwięku z miejscem na 4 moduły magistrali lokalnej 1 3-REMICP Wyniesiony mikrofon poŝarowy w obudowie Zasilacze, akumulatory 2 3-PPS/M-230-E Zasilacz podstawowy 230V, 7A 6 3-BPS/M-230-E Zasilacz pomocniczy 230V, 7A 2 3-BTSEN-E Listwa zaciskowa do akumulatorów, z czujnikiem temperatury 4 12V65A Akumulator 65 Ah Obudowy 4 3-CHAS7 Płyta montaŝowa, mieści 7 modułów magistrali lokalnej 2 3-CAB21B-E Obudowa wysoka, bez drzwi 2 3-CAB21D-E Drzwi z wycięciem do obudowy wysokiej 4 BC-1 Skrzynka na akumulator Edwards EST3 Instrukcja Projektowania 23

26 Obliczenie zasilania Z tabel poboru prądu przez poszczególne podzespoły wylicza się prąd w stanie dozoru i alarmu dla kaŝdej centrali. W tym przykładzie: Podstawiając do wzoru: I 1A = 1215 ma, I 2A = ma Cmin = 1.25 x {(D1 x T1 x I1 )+(D2 x T2 x I2 )} gdzie D 1 = 1, D 2 = 1.4, T 1 = 24 h, T 2 = 0,5 h otrzymujemy C mina = 56.8 Ah NaleŜy dobrać zestawy akumulatorów o pojemności 65 Ah. Schemat blokowy System DSO w tym przykładzie łączy 4 linie głośnikowych, które nie są na stałe przypisane do stref nagłośnienia, poniewaŝ kaŝdy wzmacniacz moŝe być podłączony do jednego z 8 kanałów komunikatów głosowych. Sterowanie podłączeniem jest automatyczne, realizowane przez program (scenariusz) zapisany w centrali, ale moŝe być realizowane ręcznie, przy uŝyciu pola obsługi. linie głośnikowe 1-4 pętla pożarowa linie głośnikowe 1-4 pętla pożarowa sieć danych tor A 230VAC sieć danych tor B 230VAC Edwards EST3 Instrukcja Projektowania 24

27 URZĄDZENIA PĘTLOWE Wstęp W poniŝszej części omówiono elementy pętlowe pełniące funkcje pomocnicze w dźwiękowym systemie ostrzegawczym EST-3. Wszystkie pracują na pętli typu Signature. Pozostałe urządzenia tej rodziny zostały omówione w instrukcji projektowania systemu sygnalizacji poŝaru EST-3. SIGA-CC1 moduł sygnałowy Adresowalny moduł słuŝy do podłączania (na polecenie z centrali) nadzorowanej linii sygnałowej lub telefonicznej do źródła mocy: spolaryzowanego napięcia 24 VDC do uruchomienia linii konwencjonalnych sygnalizatorów akustycznych i/lub optycznych, lub napięcia 70 VRMS do obsługi głośników ewakuacyjnych lub telefonów poŝarowych. Zastosowany na linii głośnikowej moŝe odłączyć i przyłaczyć jej fragment na polecenie z centrali, zaś w systemie telefonów poŝarowych pełni rolę identyfikatora telefonu dzwoniącego oraz generatora sygnału. Edwards EST3 Instrukcja Projektowania 25

28 Rozmieszczenie central PLANOWANIE SYSTEMU Pierwszym zadaniem projektanta jest rozmieszczenie central w projektowanym obiekcie. Centrale naleŝy rozmieszczać tak, by instalacja pokrywała jak największą część obiektu, co zmniejsza koszt koniecznych urządzeń. Czynniki dla rozmieszczenia central są następujące: Moc zainstalowana system DSO EST-3 jest projektowany dla głośników zoptymalizowanych do emisji głosu, zuŝywających mało mocy (z reguły od ¼ do 4W). Po rozplanowaniu głośników, naleŝy je rozmieścić na liniach o mocy 20, 40 lub 95 W. Wydajność prądowa centrali czy planowane urządzenia, zwłaszcza wzmacniacze głośniki nie pobierają więcej prądu niŝ dostępne w jednej centrali - 28A, a pojemność akumulatorów nie przekracza 65 Ah? Spadek napięcia w liniach głośnikowych czy odległość od centrali do najdalszego głośnika nie przekracza dopuszczalnej wartości? Pola obsługi i wskaźników czy potrzebny jest wyświetlacz z polem obsługi, ile potrzeba paneli przycisków i wskaźników dla spełnienia wymagane funkcje? Odległość między centralami czy przekracza 1,524m pomiędzy trzema sąsiednimi centralami w sieci? JeŜeli tak, naleŝy zastosować interfejs światłowodowy. Pojemność sieci czy ilość central nie przekracza 64? Wprawdzie największe centrale, w pełni wyposaŝone obniŝają koszt urządzeń w przeliczeniu na mkw, ale wówczas mamy dłuŝsze trasy kablowe i wyŝszy koszt okablowania. Do rozwaŝań nad rozmieszczeniem i wyposaŝeniem central naleŝy wziąć pod uwagę całkowity koszt instalacji. Edwards EST3 Instrukcja Projektowania 26

29 Pojemność centrali PoniŜsza tabela ilustruje moŝliwości maksymalnie wypełnionej obudowy kaŝdej wysokości, przy zastosowaniu kart dwupętlowych. Obudowa Ilość wzmacniaczy/moc * Ilość/wydajność zasilaczy 3-CAB7B-E lub 3-RCC7R-E 3-CAB14B-E z 3-ASU 3-CAB14B-E lub 3-RCC14R-E 3 x 20 W = 60 W lub 1 x 20 W + 2 x 40 W = 100 W Ilośc miejsc na pozostałe moduły magistralne 1 szt./7a x 20 W + 5 x 40 W = 220 W 2 szt./14a x 40 W = 320 W 3 szt./21a 0 12 Ilość miejsc na panele przyciskowodiodowe 3-CAB21B-E z 3-ASU 3-CAB21B-E z 3-ASU/FT 3-CAB21B-E lub 3-RCC21R-E 12 x 20 W = 240 W 3 szt./21a 0 11 x 40 W = 440 W 0 4 szt./28a 2 x 40 W + 4 x 95 W = 440 W 0 9 x 20 W = 180 W 2 szt./14a 0 8 x 40 W = 320 W 0 3 szt./21a 1 x 40 W + 3 x 95 W = 325 W 0 15 x 20 W = 300 W 3 szt./21a 0 1 x 20 W + 11 x 40 W = 460 W 2 4 szt./28a 2 x 40 W + 4 x 95 W = 440 W * Z uwzględnieniem wzmacniacza rezerwowego, wszystkie wzmacniacze w pełni obciąŝone Edwards EST3 Instrukcja Projektowania 27

30 Dobór zasilaczy i akumulatorów Do wszystkich konfiguracji mają zastosowanie poniŝsze zasady: Minimalna pojemność akumulatorów wynosi 10Ah. Zastosowanie akumulatorów jest obowiązkowe. KaŜda para akumulatorów musi być ładowana z osobnego zasilacza, 3-PPS/M-230E lub 3- BBC/M-230E Zasilacze 3-PPS/M-230E i 3-BPS/M-230E mogą być podłączone do jednej pary akumulatorów, tak samo jak 3-BBC/M-230E i 3-BPS/M-230E. Połączenie kaŝdego zasilacza z akumulatorami wymaga osobnej pary przewodów. Niedopuszczalne jest rozgałęzianie tego połączenia. Wszystkie akumulatory w centrali muszą być jednego typu, pojemności i tej samej daty produkcji. Wszystkie kable akumulatorów powinny być identycznej średnicy, typu i długości (tylko kabel łączący akumulatory moŝe być krótszy). Akumulatory o pojemności ponad 17Ah, nie mieszczące się w obudowie CAB, powinny być umieszczone w dodatkowej obudowie, np. RCC (do 2 x 26Ah/szt.), BC-1 (do 2 x 50Ah). JeŜeli akumulatory są umieszczone w dodatkowej obudowie, powinna ona przylegać do centrali a jeŝeli to niemoŝliwe, moŝe być w odległości nie przekraczającej 1 m od centrali, a kable łączące winny być poprowadzone zamkniętym korytem. Zasilanie central musi być prowadzone z wydzielonego pola w rozdzielni zasilającej i zabezpieczone osobnym wyłącznikiem. Przed doborem akumulatorów naleŝy uzgodnić jaką autonomię powinny one gwarantować. Obliczenia naleŝy prowadzić osobno dla kaŝdej centrali. Prądy dozorowania i alarmowania poszczególnych elementów systemu moŝna znaleźć w kartach katalogowych lub w tabeli stanowiącej załącznik niniejszego opracowania. Prąd alarmowania jest większy, zatem moŝe słuŝyć do sprawdzenia czy ilość zasilaczy w centrali jest prawidłowo dobrana: Prąd alarmowania Potrzebne zasilacze Akumulatory 12V poniŝej 7A 1 szt. 3-PPS/M-230-E 2 szt. maks. 65Ah 7 14 A A A 1 szt. 3-PPS/M-230-E, 1 szt. 3-BPS/M-230-E 1 szt. 3-PPS/M-230-E, 1 szt. 3-BBC/M-230-E 1 szt. 3-PPS/M-230-E, 2 szt. 3-BPS/M-230-E 1 szt. 3-PPS/M-230-E, 2 szt. 3-BBC/M-230-E 1 szt. 3-PPS/M-230-E, 3 szt. 3-BPS/M-230-E 1 szt. 3-PPS/M-230-E, 3 szt. 3-BBC/M-230-E 2 szt. maks. 65Ah 4 szt. maks. 65Ah 2 szt. maks. 65Ah 6 szt. maks. 65Ah 2 szt. maks. 65Ah 8 szt. maks. 65Ah PoniŜszy rysunek pokazuje połączenie maksymalnej ilości akumulatorów do jednej centrali. Edwards EST3 Instrukcja Projektowania 28

31 Widok z przodu Do 3-PPS/M-230-E Do 3-BBC/M-230-E Do 3-BBC/M-230-E Do 3-BBC/M-230-E Obudowa RCC7R, RCC14R lub RCC21R Edwards EST3 Instrukcja Projektowania 29

32 Szacowanie długości linii głośnikowych Całkowita długość linii łączącej głośniki z wyjściem wzmacniacza systemu EST-3 zaleŝy od obciąŝenia tj. łącznej impedancji głośników oraz średnicy Ŝyły i nie moŝe przekroczyć wartości granicznych, podanych w poniŝszej tabeli. Podano dwa warianty róŝniące się stratnością linii. Odczytana dla danej mocy i pola przekroju wartość oznacza maksymalną odległość ostatniego głośnika na linii. Odległość do najdalszego głośnika na linii 70V ze współczynnikiem strat 0,5 db (12,5 %) Pole przekroju Ŝyły przewodu 10 W (490 Ω) Moc zainstalowana (impedancja obciąŝenia) 15 W (327 Ω) 20 W (245 Ω) 30 W (163 Ω) 40 W (122 Ω) 50 W (81 Ω) 100 W (49 Ω) 3,31 mm m m m 945 m 701 m 488 m 277 m 2,08 mm m m 853 m 579 m 427 m 290 m 171 m 1,31 mm m 732 m 549 m 366 m 274 m 183 m 113 m 0,82 mm m 457 m 335 m 229 m 171 m 113 m 70 m Odległość do najdalszego głośnika na linii 70V ze współczynnikiem strat 1 db (25 %) Pole przekroju Ŝyły przewodu 10 W (490 Ω) Moc zainstalowana (impedancja obciąŝenia) 15 W (327 Ω) 20 W (245 Ω) 30 W (163 Ω) 40 W (122 Ω) 50 W (81 Ω) 100 W (49 Ω) 3,31 mm m m m m m 976 m 554 m 2,08 mm m m m m 854 m 580 m 342 m 1,31 mm m m m 732 m 548 m 366 m 226 m 0,82 mm m 914 m 670 m 458 m 342 m 226 m 140 m Edwards EST3 Instrukcja Projektowania 30

33 Długość przewodowej sieci central CNBOP Połączenie trzech sąsiadujących ze sobą w sieci central przewodem miedzianym musi spełniać następujące ograniczenia: Oporność maksymalna: 90 Ω Pojemność maksymalna: 30 nf Odległość maksymalna: 1,524 m Zgodnie z certyfikatem konieczne jest stosowanie sieci z przewodem ekranowanym, chociaŝ technicznie nie jest to warunek niezbędny. Stosowanie ekranu dodatkowo zwiększa odporność systemu na zakłócenia elektromagnetyczne. Obliczenie maksymalnej długości (części miedzianej) sieci polega na podzieleniu maksymalnej dopuszczalnej pojemności (dla prawidłowej komunikacji) przez pojemność właściwą wybranego przewodu, zaleŝną od typu i średnicy. C L Max = C gdzie: L Max maksymalna długość sieci [m], C Max pojemność dopuszczalna sieci [pf], wzięta z tabeli poniŝej C W pojemność właściwa [pf/m], wzięta ze specyfikacji kabla Pojemność dopuszczalna sieci [pf] Prędkość transmisji Max W Pole przekroju Ŝyły 1.5 mm mm mm Kbaud 2,100 1,800 1, Kbaud 4,200 3,600 2,800 Edwards EST3 Instrukcja Projektowania 31

34 Długość światłowodowej sieci central Obliczenie dopuszczalnej długości połaczenia światłowodowego pomiędzy dwiema centralami polega na wyliczeniu, dla jakiej odległości tłumienie sygnału osiąga równowartość tzw. budŝetu nadajnika światłowodowego. Wylicza się ją z następującego wzoru: ( d e) B 2 + L Max = A gdzie: L Max maksymalna długość sieci między dwiema centralami [m], B budŝet optyczny nadajnika światłowodowego [db] (w tabeli poniŝej), d ilość spawów (złącz na światłowodzie) pomiędzy centralami, e rezerwa na dodatkowe spawy, A - tłumienność światłowodu [db/km], wzięta ze specyfikacji światłowodu Zestawienie nadajników światłowodowych do systemu EST3 Symbol BudŜet optyczny [db] Typ światłowodu Tłumienność światłowodu [db/km] Maksymalna odległość central [km] MMXVR 10 wielomodowy, np. 100/ (2 spawy) FIB(A) 14 wielomodowy, np. 100/ (3 spawy) SMXLO 15 jednomodowy, 20 (5 spawów) SMXHI np. 62.5/ (8 spawów) Edwards EST3 Instrukcja Projektowania 32

35 Adresowanie urządzeń pętlowych EST3 DSO jest systemem sieciowym, w którym kaŝdy punkt fizyczny (wyjście, wejście) i logiczny (zmienna) jest dostępny w całej sieci central. Wymusza to stosowanie konsekwentnego, jasnego systemu adresowania urządzeń pętlowych. Adres jest niepowtarzalny w całym systemie i ma następującą postać: PP CC DDDD Numer centrali Numer modułu Numer urządzenia PP numer centrali (01-64) jest nadawany, kiedy instalator ładuje program do 3-CPU. CC numer określający połoŝenie modułu magistralnego (od 00 do 19) lub panela wskaźnikowoprzyciskowego (od 32 do 51), zgodnie z poniŝszymi schematami. PPCC adres logiczny modułu magistralnego. DDDD adres punktu w urządzeniu. W przypadku kart pętlowych jest to adres urządzenia na pętli. W przypadku innych kart moŝe to być adres obwodu lub układu pomiarowego. Na schematach pokazano centrale z róŝnorakim wyposaŝeniem, z wymienionymi adresami. Ponadto wszystkie adresy są opisane w narzędziu do programowania SDU. Adresy urządzeń pętlowych są istotne przy projektowaniu systemu, poniewaŝ dobrze wykonana instalacja powinna mieć takie adresy jak w projekcie. Typowa praktyka, Ŝeby urządzeniom nadawać adres składający się z numeru pętli i adresu kolejnego na pętli moŝe spowodować niezgodność. Dlatego warto zapoznać się ze sposobem adresowania, stosowanym w systemie EST3. Zaoszczędzi to instalatorowi pracowitego wpisywania adresów z projektu do opisów w programie central. Warto równieŝ sięgnąć po narzędzie SDU, w którym moŝna zaplanować pętle poŝarowe, a następnie wydrukować schemat ideowy z adresami. Typ karty Symbol karty Urządzenie Adresy Wzmacniacz Signature, dwie pętle Escape, dwie pętle Karta linii wejściowych i wyjściowych 3-ZAxxx 3-SDDC1 3-EADC-E 3-IDC 8/4 linia głośnikowa 0001 linia sygnalizatorów 0002 czujki pętla moduły pętla czujki pętla moduły pętla czujki i moduły pętla czujki i moduły pętla linie wejściowe linie programowane, wejściowe/wyjściowe 0003, 0004, 0007, , 0002, 0005, 0006 Edwards EST3 Instrukcja Projektowania 33

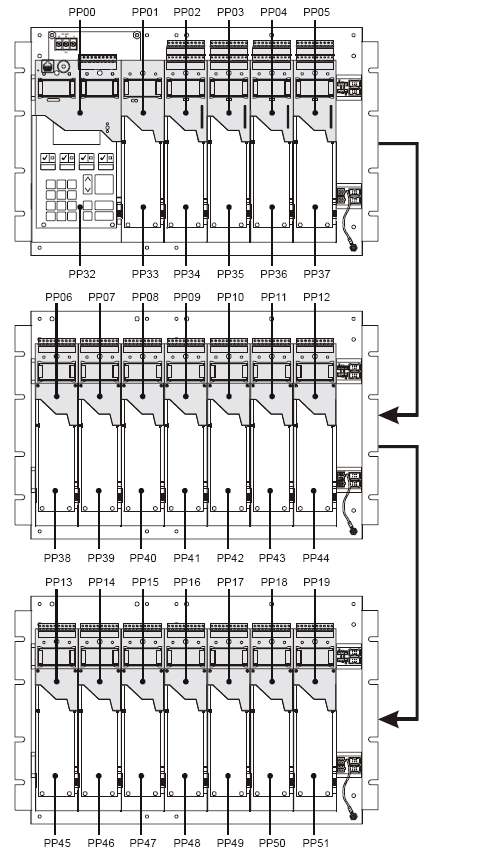

36 Adresy modułów i paneli w centrali EST3 DSO z trzema magistralami Edwards EST3 Instrukcja Projektowania 34

37 Adresy modułów i paneli w centrali EST3 DSO z mikrofonem straŝaka Edwards EST3 Instrukcja Projektowania 35

38 Adresy modułów i paneli w centrali EST3 DSO z mikrofonem straŝaka i centralką telefonów poŝarowych Edwards EST3 Instrukcja Projektowania 36

39 Tabela zbiorcza urządzeń systemu EST3 Symbol Funkcja Moduły magistrali lokalnej Ilość modułów Ilość na centralę 1 Prąd w stanie dozoru [ma] 3-CPU3 główny procesor (musi być!) IDC 8/4 8 wejść lub 4 we i 4wyjścia ZA20A lub B wzmacniacz 20 W ZA40A lub B wzmacniacz 40 W ZA95 wzmacniacz 95 W ASU źródło dźwięku ASU/FT źródło dźwięku z centralką telefonu poŝarowego REMICP mikrofon wyniesiony PPS/M-230-E zasilacz podstawowy z ładowarką (musi być!) 1 1 ujęte w 3-CPU 3-BPS/M-230-E zasilacz dodatkowy BBC/M-230-E zasilacz dodatkowy z ładowarką 1 3 Maks SSDC1 obsługa jednej pętli Signature SDDC1 obsługa dwóch pętli Signature EASC-E obsługa jednej pętli Escape EADC-E obsługa dwóch pętli Escape Moduły komunikacyjne 3-RS485A karta sieci central RS232 karta portów szeregowych FIBMB interfejs światłowodowy z n przetwornikami (n = 1..4) Panele czołowe z przyciskami/wskaźnikami 3-LCD główne pole obsługi z wyświetlaczem LCD Prąd w stanie alarmu [ma] n n c 24 x LED Sc 12 x (przycisk i LED) /Sxc 12 x (przycisk i 2 x LED) /3S1c 6 x (przycisk i 3 x LED) Podstawa 3-LDSM do montaŝu panelu bez modułu magistralnego Maksymalna dopuszczalna, moŝliwa do zrealizowania w jednej obudowie. 2 Prąd alarmowy liczony przy maksymalnym mozliwym obciąŝeniu urządzeniami pętlowymi, głośnikami 3 Przy zasilaniu mikrofonu wyniesionego z centrali Edwards EST3 Instrukcja Projektowania 37
