1 EST-3 Edwards Dźwiękowy System Ostrzegawczy System Wykrywania Pożaru Instrukcja Projektowania v.2.3

2 Zmiany w stosunku do poprzednich wersji Wersja, w której zmianę wprowadzono Opis zmiany Autor zmiany 1.0 Opracowanie instrukcji P.Ejma-Multański 1.1 Pierwsza edycja M. Siedlecki 2.1 Zmiana logo, korekta akumulatorów P.Ejma-Multański 2.2 Aktualizacja modułów P.Ejma-Multański 2.3 Aktualizacja oznaczeń zgodnych z ROHS2. P.Ejma-Multański UTC Fire & Security. Wszelkie prawa zastrzeżone. UTC Fire & Security udziela prawa do kopiowania i powielania tej instrukcji bez jakiejkolwiek zmiany jej treści środkami poligraficznymi lub elektronicznymi. UTC Fire & Security zastrzega sobie prawo do zmiany niniejszej publikacji oraz opisanych w niej produktów zgodnie z ich rozwojem bez uprzedniego informowania klientów.

3 SPIS TREŚCI Wstęp... 3 Informacje wstępne... 3 Wykrywanie i sygnalizacja pożaru... 4 Opis... 5 Możliwości... 6 Elementy systemu... 7 Moduły magistrali lokalnej CPU3-E główny procesor SSDC1-E sterownik jednej pętli Signature SDDC1-E sterownik dwóch pętli Signature IDC 8/4-E karta wejść-wyjść PPS/M-230-E zasilacz podstawowy BBC/M-230-E zasilacz dodatkowy Panele czołowe z przyciskami/wskaźnikami LCD-E główne pole obsługi z wyświetlaczem LCD c-E panele 24 wskaźników diodowych Sc-E panele 12 przycisków z 12 wskaźnikami diodowymi /Sxc-E panele 12 przycisków z 24 wskaźnikami diodowymi /3S1c-E panele 6 przycisków z 18 wskaźnikami diodowymi Obudowy CHAS7-E płyta montażowa z magistralą lokalną Montaż w szafach rack CABxB-E obudowy bez drzwi RCCxR-E obudowy z drzwiami pełnymi BC-1 obudowa akumulatorów Architektura sieci central Sieciowy tor danych Sieć otwarta - linia Sieć zamknięta - pętla Urządzenia pętlowe Signature Opis ogólny Czujki punktowe SIGA-PSI optyczna czujka dymu SIGA-PHSI czujka optyczna dymu i nadmiarowa ciepła SIGA-HFSI czujka nadmiarowa ciepła SIGA-HRSI czujka nadmiarowo-różniczkowa ciepła Tabela czułości Gniazda czujek SIGA Dodatkowe wyposażenie Moduły SIGA-IMI izolator zwarć SIGA-CC1I moduł sygnałowy SIGA-CRI moduł przekaźnikowy SIGA-CT1I moduł wejściowy jednoliniowy SIGA-CT2I moduł wejściowy dwuliniowy SIGA-UMI uniwersalny moduł wejścia-wyjścia SIGI-271 ostrzegacz pożarowy Planowanie systemu Rozmieszczenie central Pojemność centrali Dobór zasilaczy i akumulatorów Szacowanie długości pętli Signature Inne topologie Signature Szacowanie długości linii sygnalizatorów Długość przewodowej sieci central Długość światłowodowej sieci central Adresowanie urządzeń pętlowych Pomiary Edwards EST3 Instrukcja Projektowania 1

4 Dźwiękowy system ostrzegawczy Opis Możliwości Elementy systemu Moduły magistrali lokalnej CPU3-E główny procesor ASU-E moduł źródła dźwięku z mikrofonem strażaka IDC 8/4-E karta wejść-wyjść ZA20A-E, 3-ZA20B-E wzmacniacze strefowe 20 W ZA40A-E, 3-ZA40B-E wzmacniacze strefowe 20 W FTCU-E centralka telefonów pożarowych Wyniesione telefony pożarowe SSDC1-E sterownik jednej pętli Signature SDDC1-E sterownik dwóch pętli Signature PPS/M-230-E zasilacz podstawowy BBC/M-230-E zasilacz dodatkowy BPS/M-230-E zasilacz dodatkowy Panele czołowe LCD-E główne pole obsługi z wyświetlaczem LCD c-E panele 24 wskaźników diodowych Sc-E panele 12 przycisków z 12 wskaźnikami diodowymi /Sxc-E panele 12 przycisków z 24 wskaźnikami diodowymi /3S1c-E panele 6 przycisków z 18 wskaźnikami diodowymi Obudowy CHAS7-E płyta montażowa z magistralą lokalną Montaż w szafach rack CABxB-E obudowy bez drzwi BC-1 obudowa akumulatorów RCCxR-E obudowy z drzwiami pełnymi Architektura sieci central Topologie sieci Sieć zamknięta - pętla Przykłady Konfiguracji Wstęp Przykład 1 - biurowiec Wyposażenie EST-3 DSO Obliczenie zasilania Schemat blokowy Przykład 2 zakład Wyposażenie EST-3 DSO (dwie centrale w sieci) Obliczenie zasilania Schemat blokowy Urządzenia pętlowe Wstęp SIGA-CC1I moduł sygnałowy Planowanie systemu Rozmieszczenie central Pojemność centrali Dobór zasilaczy i akumulatorów Szacowanie długości linii głośnikowych Długość przewodowej sieci central Długość światłowodowej sieci central Adresowanie urządzeń pętlowych Pomiary Edwards EST3 Instrukcja Projektowania 2

5 WSTĘP Informacje wstępne Niniejszy dokument zawiera informacje potrzebne do prawidłowego opracowania i zaprojektowania systemu wykrywania pożaru oraz dźwiękowego systemu ostrzegawczego w oparciu o centralę EST3. Niniejszy materiał nie jest wystarczający do instalacji i uruchomienia systemu, w tym celu należy sięgnąć do dokumentacji instalacji i uruchomienia. Wyroby opisane w niniejszym opracowaniu zostały zaprojektowane zgodnie z międzynarodowymi standardami, system EST-3 jest instalowany od lat na całym świecie. Projektując system w oparciu o opisane tu rozwiązania, projektant jest zobowiązany wziąć pod uwagę oprócz podanych tu informacji producenta także właściwe przepisy prawa oraz wytyczne organów ochrony przeciwpożarowej. W celu dopuszczenia na polski rynek, centrala EST3 DSO została zbadana w laboratorium Centrum Naukowo-Badawczego Ochrony Przeciwpożarowej, m.in. pod kątem zgodności z normami PN EN60849 (jako centrala dźwiękowego systemu ostrzegawczego), PN-EN 54 cz. 2 i 4 (jako centrala wykrywania i sygnalizacji pożaru), PN-EN 54 cz. 16 (jako centrala dźwiękowego systemu ostrzegawczego) oraz rozporządzeniem MSWiA o dopuszczeniu do stosowania. Niektóre funkcje i elementy nie podlegały badaniom, co zostało zaznaczone adnotacją CNBOP tzn. niezgłoszone do CNBOP. Na niektórych rynkach, centrala EST3 oprócz wykrywania sygnalizacji pożaru, telefonów pożarowych, dźwiękowego systemu ostrzegawczego obsługuje również sygnalizację włamania i napadu oraz kontrolę dostępu. Te funkcje nie są oferowane na polskim rynku i nie zostaną tutaj omówione. W zintegrowanym systemie EST-3 centrala (centrale) DSO EST-3 współpracuje poprzez sieć central z centralą (centralami) wykrywania i sygnalizacji pożaru EST-3. Jest to zgodne z wymogami normy PN-EN 54 cz. 16. Ponadto, zgodnie z wymogami CNBOP, każda z nich może współpracować z dowolną certyfikowaną centralą innego producenta, za pomocą przekaźników i wejść systemowych, prowadzonych twardodrutowo. Wobec powyższego niniejsza instrukcja składa się z dwóch części, opisujących poszczególne funkcje; wykrywanie pożaru i dźwiękowe ostrzeganie. Treść części się pokrywa, co wynika z unikalnej specyfiki systemu EST-3 tj. realizowania wielu funkcji na jednej platformie. Niniejsze wydanie instrukcji projektowania zostało zaktualizowane, w szczególności w związku z wprowadzoną dyrektywą o eliminacji substancji szkodliwych dla środowiska tzw. ROHS2. Urządzenia niespełniające tej dyrektywy nie mogą być stosowane od lipca 2017 roku. Niektóre z urządzeń nie spełnia ww dyrektywy na dzień publikacji niniejszego dokumentu, zostały oznakowane adnotacją ROHS2 Producent nie ponosi odpowiedzialności za jakiekolwiek szkody wynikłe z nieprawidłowego projektowania, zastosowania opisanych tu urządzeń. W przypadku wadliwej pracy urządzeń przysługuje jedynie ich naprawa lub zamiana. Producent zastrzega sobie prawo do zmiany specyfikacji wyrobów oraz do ulepszeń. Niniejsze opracowanie zostało przygotowane z należytą starannością, jednak producent nie ponosi odpowiedzialności za ewentualne błędy lub braki w nim zawarte. Edwards EST3 Instrukcja Projektowania 3

6 WYKRYWANIE I SYGNALIZACJA POŻARU Edwards EST3 Instrukcja Projektowania 4

7 OPIS Centrala EST3 składa się z podzespołów, które są dobierane stosownie do potrzeb konkretnego systemu sygnalizacji pożaru. Unika się w ten sposób komponentów nadmiarowych, obciążających system i dzięki temu instalacja i uruchomienie przebiega szybciej. Większość elementów centrali ma postać Modułów Magistrali Lokalnej (ang. local rail modules, LRM) wtykanych w gniazda magistrali umieszczonej na płycie montażowej (ang. chassis). W jednej obudowie mieści się od 1 do 3 płyt montażowych. Moduły pełnią różne funkcje; przetwarzanie danych, komunikacja z innymi centralami, dystrybucja mocy, komunikacja z urządzeniami pętlowymi itd. Każdy moduł może zostać uzupełniony o panel czołowy z przyciskami lub wskaźnikami LED, służący do dodatkowych sterowań lub sygnalizacji stanów systemu. Większość połączeń kablowych jest prowadzonych do zdejmowanych listew zaciskowych, co znacznie ułatwia montaż i późniejszą konserwację centrali. Ponieważ typ i ilość wyposażenia centrali może się różnić znacznie, dostępne są różnej wielkości obudowy; od CAB7, mieszczącej prócz procesora i zasilacza podstawowego 4 moduły magistralne i 5 paneli czołowych, do największej, CAB21, mieszczącej prócz procesora i zasilacza podstawowego 18 modułów magistralnych i 19 nakładek. Obudowy typu CAB mają podwójne drzwi; wewnętrzne z otworem na pola obsługi i Panele czołowe oraz zewnętrzne, oszklone. W systemach sieciowych, składających się z wielu central, stosuje się także obudowy typu RCC, z drzwiami pełnymi. Płyty montażowe Moduły Panele czołowe Drzwi wewnętrzne Obudowa Drzwi zewnętrzne, oszklone Centrala EST3 może być skonfigurowana jako autonomiczna lub jako część systemu sieciowego, składającego się z nie więcej niż 64 central połączonych siecią token ring. Jest to sieć, w której wszystkie punkty centrali są dostępne dla pozostałych, np. do realizowania sterowań w ramach złożonych scenariuszy pożarowych. Edwards EST3 Instrukcja Projektowania 5

8 Możliwości Każda centrala w systemie obsługuje lokalne sterowania, wyświetlanie informacji, zasilanie i komunikację. Każda ma następujące możliwości: 10 adresowalnych pętli pożarowych, obsługujących urządzenia pętlowe serii Signature, Escape lub System Sensor, przy czym w jednej centrali mogą wystąpić pętle kilku technologii, 2 porty RS-232 do peryferyjnych urządzeń, takich jak drukarka lub komputer, 456 wskaźników diodowych LED na panelach czołowych, 342 przycisków sterujących na panelach czołowych, Obsługa telefonów pożarowych, Swobodnie programowany scenariusz pożarowy, w tym sterowania sieciowe Pole obsługi z wyświetlaczem ciekłokrystalicznym, Możliwość wyświetlania komunikatów w dwóch różnych językach, np. po polsku i angielsku Obsługa linii konwencjonalnych, Rejestracja i wyświetlanie zdarzeń z podziałem na alarmowe, awaryjne i techniczne, Oprogramowanie kart pętlowych w pamięci flash Obsługa linii lub pętli sygnalizatorów Obsługa 8 kanałów dźwiękowych sygnałów ewakuacyjnych Wykrywanie i lokalizacja doziemień z dokładnością do centrali, i do urządzenia (Signature) Zasilacze impulsowe o maksymalnej wydajności 4 x 7A. Jeżeli kilka, a maksymalnie 64 autonomicznych central połączymy w sieć, możliwości połączonego systemu ulegają zwielokrotnieniu, a ponadto zyskujemy następujące możliwości: 64 centrale w jednej sieci, Sieć central o topologii zamkniętej (pierścień), prowadzona przewodami miedzianymi lub światłowodem Kierowanie informacji o zdarzeniach danego typu na wskazany wyświetlacz, Reakcja na alarm w systemie sieciowym obciążonym poniżej 3 sekund Ładowanie programów: firmware u i aplikacji z jednego punktu do wszystkich central w sieci Edwards EST3 Instrukcja Projektowania 6

9 Moduły magistrali lokalnej ELEMENTY SYSTEMU 3-CPU3-E główny procesor Steruje komunikacją na lokalnych magistralach wewnątrz centrali oraz wszystkimi Panel czołowymi przycisków i wskaźników. Przetwarza informacje zebrane z modułów w centrali oraz dane otrzymane przez sieć central. Sprawdza prawidłowość działania modułów magistrali lokalnej i sygnalizuje błędy sprzętowe i programowe. Wyposażony jest w osobne przekaźniki bezpotencjałowe sygnalizujące: alarm, uszkodzenie, zdarzenie techniczne oraz serwisowy port RS232 (galwanicznie izolowany, gniazdo RJ-11). Zajmuje 2 skrajne miejsca na magistrali, montowany zawsze po lewej stronie. 3-RS485A-E karta pętlowej sieci central Karta wtykana pionowo w gniazdo J2 na spodzie modułu 3-CPU. Jest wyposażona w dwa niezależne obwody RS485, służące do połączenia z innymi centralami w sieć zamkniętą (pętla). Jeden obwód służy do przesyłania danych, drugi, do przesyłania cyfrowego sygnału dźwiękowego (używany w dźwiękowym systemie ostrzegawczym). 3-RS232-E karta komunikacji RS-232 Karta wtykana pionowo w gniazdo J3 na spodzie modułu 3-CPU, nie koliduje z kartą sieci central. Jest wyposażona w dwa niezależne, galwanicznie izolowane porty RS232, służące do połączenia urządzeń zewnętrznych takich jak drukarka, modem czy komputer systemu nadrzędnego. CNBOP 3-RS485B-E karta liniowej sieci central Karta wtykana pionowo w gniazdo J2 na spodzie modułu 3-CPU. Jest wyposażona w dwa niezależne, izolowane obwody RS485, służące do połączenia z innymi centralami w sieć otwartą (linia). Jeden obwód służy do przesyłania danych, drugi, do przesyłania cyfrowego sygnału dźwiękowego (używany w dźwiękowym systemie ostrzegawczym). Edwards EST3 Instrukcja Projektowania 7

10 3-FIBMB karta światłowodowej sieci central Karta do połączenia central w sieć przewodową (miedź), światłowodową (światłowód wielomodowy lub jednomodowy) lub mieszaną (miedź i światłowód). Postać sieci (pętla czy linia) oraz medium (miedź, swiatłowód jedno czy wielomodowy) zależy od doboru przekształtników (transceivers). Urządzenie składa się z karty wtykanej pionowo w gniazdo J2 na spodzie modułu 3-CPU oraz płyty montowanej na tylnej ścianie obudowy, na której umieszcza się od 1 do 4 przekształtników. Tak jak w pozostałych kartach sieciowych, 3-FIBMB zapewnia dwa niezależne obwody; do przesyłania danych, i do przesyłania cyfrowego sygnału dźwiękowego (używany w dźwiękowym systemie ostrzegawczym). Urządzenie jest zasilane z zasilacza centrali i wyposażone w zaciski do zasilania rezerwowego 24VDC. Dostępne przekształtniki: MMXVR do światłowodu wielomodowego (budżet 10dBm), SMXLO do światłowodu jednomodowego (budżet 15dBm), SMXHI do wydłużonego światłowodu jednomodowego (budżet 25dBm) ROHS2 Uwaga: Na dzień aktualizacji Instrukcji, Karta 3-FIBMB2 nie jest zgodna z dyrektywą ROHS2, co może oznaczać niedostępność po Przed specyfikacją prosimy o kontakt z naszym biurem. 3-SSDC1-E sterownik jednej pętli Signature Karta pętlowa obsługująca adresowalne programowo, mikroprocesorowe urządzenia pętlowe serii Signature. Maksymalna ilość adresów na jednej pętli; 125 czujek i 125 modułów. Maksymalnie 10 kart 1-pętlowych na centralę. Karta wyposażona jest w dodatkowy obwód zasilania urządzeń konwencjonalnych, nadzorowanych przez pętlowe moduły linii bocznej Signature. Zajmuje 1 miejsce na magistrali. Może być rozbudowana do wersji 2-pętlowej poprzez dodanie karty 3-SDC1. Edwards EST3 Instrukcja Projektowania 8

11 3-SDDC1-E sterownik dwóch pętli Signature Karta pętlowa obsługująca adresowalne programowo, mikroprocesorowe urządzenia pętlowe serii Signature. Maksymalna ilość adresów na obu pętlach; 250 czujek i 250 modułów. Maksymalnie 5 kart 2-pętlowych na jedną centralę. Karta wyposażona jest w dodatkowy obwód zasilania urządzeń konwencjonalnych, nadzorowanych przez pętlowe moduły linii bocznej Signature. Zajmuje 1 miejsce na magistrali. 3-IDC 8/4-E karta wejść-wyjść Karta obsługuje 8 linii dozorowych, z 2-stanowymi czujkami konwencjonalnymi, zasilanymi napięciem 24Vdc z linii. Zwarcie w obwodzie wejściowym jest w zależności od scenariusza jest interpretowane jako alarm 1-szego lub 2-giego stopnia, z regulowanym czasem na weryfikację. Wejścia mogą być wykorzystane jako wejścia monitorujące stan urządzeń zewnętrznych. 4 spośród nich można użyć jako wyjść: linii sygnalizatorów lub wyjść sterujących, każde o obciążalności 3.5A przy 24Vdc, jednak łącznie nie więcej niż 7A. Wyjścia IDC 8/4 można również wykorzystać do wysterowania linii telefonów pożarowych lub audio, do 100W przy 70Vrms. Karta zajmuje 1 miejsce na magistrali. Edwards EST3 Instrukcja Projektowania 9

12 3-PPS/M-230-E zasilacz podstawowy Zasilacz podstawowy zapewnia zasilanie centrali. Składa się z układu monitorującego, radiatora oraz układu mocy. Układ monitorujący montowany jest na magistrali, gdzie zajmuje 1 miejsce, zaś radiator z układem mocy montowane są na płycie montażowej. Zasilacz zapewnia stabilne napięcie zasilające 24Vdc, filtrowanie zakłóceń elektromagnetycznych od strony zasilania sieciowego, oraz 2-biegowe ładowanie akumulatorów z automatyczną kompensacją temperatury. W przypadku braku zasilania w sieci, lub spadku poniżej 188VAC, zasilacz automatycznie przechodzi na zasilanie bateryjne. Dla zabezpieczenia przed zakłoceniami spowodowanymi całkowicie rozładowanymi akumulatorami, zasilacz sygnalizuje stan niski bezpieczny, a w przypadku wejścia w stan niski krytyczny odłącza akumulatory. Zasilacz podstawowy współpracuje z zasilaczami dodatkowymi, po 1 na magistralę, nie więcej niż 3 na centralę. Jeżeli obciążenie zasilaczy przez system przekracza ich możliwości (po 7A na zasilacz, nie więcej niż 28A na centralę), wówczas centrala automatycznie przechodzi na zasilanie bateryjne. 3-BBC/M-230-E zasilacz dodatkowy Zasilacz dodatkowy z układem ładowania akumulatorów. Składa się z układu monitorującego, oraz układu mocy z radiatorem. Układ monitorujący montowany jest na magistrali, gdzie zajmuje 1 miejsce, zaś radiator z układem mocy montowane są na płycie montażowej. Na każdej magistrali można zamontować 1 dodatkowy zasilacz, nie więcej niż 3 na centralę. Edwards EST3 Instrukcja Projektowania 10

13 Panele czołowe z przyciskami/wskaźnikami Poza 3-CPU3, każdy z modułów montowanych na magistrali lokalnej przychodzi w komplecie z pustym, czyli jednolitym panelem czołowym, który można zastąpić jednym z niżej wymienionych. Pozwala to dostosować pole obsługi centrali do szczególnych wymagań każdej instalacji i każdego Inwestora. 3-LCD-E główne pole obsługi z wyświetlaczem LCD Panel 3-LCD składa się z podświetlanego wyświetlacza ciekłokrystalicznego 64 na 128, głównych wskaźników stanu, m.in. pożar, awaria, blokada, zasilanie oraz z klawiatury. Panel zajmuje 2 miejsca i jest montowany na procesorze 3-CPU3. Panel ten służy jako pole obsługi centrali oraz wszystkich pozostałych central w sieci. Na jeden system sieciowy wystarczy jeden panel 3-LCD, choć można zamontować ich więcej, wszędzie tam, gdzie jest moduł 3-CPU. 3-24c-E panele 24 wskaźników diodowych Każdy panel zawiera 24 diody LED oraz wsuwaną kartę, na którą nanosi się objaśnienia. Panel montuje się na dowolnym module magistrali lokalnej z wyjątkiem 3-CPU. Każdemu ze wskaźników przypisuje się programowo jeden punkt lub zmienną binarną, np. stan klapy pożarowej. Panel występuje w odmianach z diodami: zielonymi (3-24G), czerwonymi (3-24R), żółtymi (3-24Y) oraz dwukolorowymi, żółtymi/czerwonymi (3-24RY). 3-12Sc-E panele 12 przycisków z 12 wskaźnikami diodowymi Każdy panel zawiera 12 przycisków kontaktronowych, 12 diod LED oraz wsuwaną kartę, na którą nanosi się objaśnienia. Panel montuje się na dowolnym module magistrali lokalnej z wyjątkiem 3- CPU. Każdemu z przycisków przypisuje się programowo sterowanie lub zmienną binarną, a każdemu ze wskaźników osobny punkt lub zmienną binarną, np. przycisk służy do ręcznego włączenia oddymiania, wskaźnik służy potwierdzeniu załączenia wentylatora. Panel występuje w odmianach z diodami: zielonymi (3-12SG), czerwonymi (3-12SR), żółtymi (3-12SY). Edwards EST3 Instrukcja Projektowania 11

14 3-12/Sxc-E panele 12 przycisków z 24 wskaźnikami diodowymi Każdy panel zawiera 12 przycisków kontaktronowych, 24 diody LED oraz wsuwaną kartę, na którą nanosi się objaśnienia. Panel montuje się na dowolnym module magistrali lokalnej z wyjątkiem 3-CPU. Każdemu z przycisków przypisuje się programowo sterowanie lub zmienną binarną, a każdemu ze wskaźników osobny punkt lub zmienną binarną, np. przycisk służy do ręcznego sterowania klapą pożarową z dwoma wyłącznikami krańcowymi, wskaźnik czerwony świeci przy przy całkowitym zamknięciu, żółty świeci w trakcie otwierania. Stale zapalona dioda żółta sygnalizuje możliwe uszkodzenie klapy. Panel występuje w odmianach z diodami: zielonymi i żółtymi (3-12/S1GY), czerwonymi i żółtymi (3-12/S1RY), samymi żółtymi, po dwie na przycisk (3-12/S2Y). 3-6/3S1c-E panele 6 przycisków z 18 wskaźnikami diodowymi Każdy panel zawiera 6 grup, składających się z przycisku i 3 wskaźników LED oraz wsuwaną kartę, na którą nanosi się objaśnienia. Panel montuje się na dowolnym module magistrali lokalnej z wyjątkiem 3-CPU. Każdemu z przycisków przypisuje się programowo sterowanie lub zmienną binarną, a każdej grupie 3 wskaźników osobny punkt lub zmienną 3-stanową, np. przycisk służy do ręcznego sterowania urządzeniami klimatyzacji, wskaźniki oznaczają odpowiedni stany urządzenia: wyłączone, załączone ręcznie, praca automatyczna. Panel występuje w odmianach z diodami: zielonymi i żółtymi (3-6/3S1G2Y), zielonymi, czerwonymi i żółtymi (3-6/3S1GYR). Edwards EST3 Instrukcja Projektowania 12

15 Obudowy Jak wspomniano, wyposażenie centrali można zmieścić w obudowie o jednej z trzech wysokości. Sama obudowa może być zamykana drzwiami pełnymi lub z wycięciem dla obsługi. Warto dodać, że płyty montażowe 3-CHAS7 są przystosowane do montażu w szafie rack CHAS7-E płyta montażowa z magistralą lokalną Płyta zapewniająca montaż, połączenie z zasilaniem i magistralę lokalną dla 7 modułów magistralnych. Płyta zajmuje cała szerokość obudowy, jest przykręcana do tylnej ściany obudowy, może być zamontowana w szafie EIA rack 19 cali. Obwody zasilania i danych są odseparowane dla uniknięcia zakłóceń. Płyta jest dostarczana w komplecie z okablowaniem do podłączenia pozostałych płyt 3-CHAS7. W jednej obudowie mieści się od 1 do 3 płyt montażowych. Na jednej płycie można zamontować nie więcej niż dwa zasilacze oraz jedną część karty sieciowej. Montaż w szafach rack 19 CNBOP Każda płyta montażowa 3-CHAS7 zajmuje wysokość 12 cali (30.48 cm). Konieczne jest zastosowanie płyt maskujących o wysokościach ¾ cala na górze i na dole oraz 1 ½ cala między płytami. Edwards EST3 Instrukcja Projektowania 13

16 3-CABxB-E obudowy bez drzwi Obudowa wykonana ze stali emaliowanej, w kolorze szarym. Przystosowana do montażu naściennego lub wpuszczanego, wyposażona w wybijane otwory do prowadzenia kabli przez standardowe dławiki kablowe. Obudowa ma trzy wysokości, opisane w tabeli poniżej. Uwaga: Drzwi do obudów 3-CAB są zamawiane oddzielnie, bo występują w dwóch kolorach; szarym i czerwonym. Symbol Ilość płyt montażowych Drzwi (z wycięciem na pola obsługi) Wymiary (w cm) części wpuszczanej (wys x szer. x głęb) Akumulatory * 3-CAB7B-E jedna, 7 modułów 3-CAB7D-E szare, 3-CAB7DR-E czerwone x 60.9 x x 12V18Ah 3-CAB14B-E dwie, 14 modułów 3-CAB14D-E szare, 3-CAB14DR-E czerwone x 60.9 x x 12V18Ah 3-CAB21B-E trzy, 21 modułów 3-CAB21D-E szare, 3-CAB21DR-E czerwone x 60.9 x x 12V18Ah * Akumulatory większej niż podana w tabeli pojemności (i wymiarów) wymagają albo dodatkowego miejsca w centrali (uzyskanego przez usunięcie płyt 3-CHAS7) lub zastosowania dodatkowej obudowy, np. 3-RCC. Edwards EST3 Instrukcja Projektowania 14

17 3-RCCxR-E obudowy z drzwiami pełnymi Obudowa w komplecie z drzwiami pełnymi, wykonana ze stali emaliowanej, w kolorze czerwonym. Stosowana do central pracujących w sieci, nie wymagających zastosowania pola obsługi ani wskaźników. Przystosowana do montażu naściennego lub wpuszczanego, wyposażona w wybijane otwory do prowadzenia kabli przez standardowe dławiki kablowe. Obudowa ma trzy wysokości, opisane w tabeli poniżej. Symbol 3-RCC7R-E 3-RCC14R-E 3-RCC14R-E 3-RCC21R-E 3-RCC21R-E z półką 3-RCC21R-E z 3 półkami Ilość płyt montażowych jedna, 7 modułów dwie, 14 modułów jedna, 7 modułów trzy, 21 modułów dwie, 14 modułów brak Wymiary (w cm) części wpuszczanej (wys x szer. x głęb) Akumulatory 59.1 x 63.5 x x 12V26Ah 90.1 x 63.5 x x 12V26Ah j.w. 4 x 12V26Ah, w tym dwa na półce 3-BATS x 63.5 x x 12V26Ah j.w. j.w. 4 x 12V26Ah, w tym dwa na półce 3-BATS 8 x 12V26Ah, w tym sześć na półkach 3-BATS BC-1 obudowa akumulatorów ROHS2 Obudowa wykonana ze stali emaliowanej, w kolorze szarym. Zamykana na klucz, przystosowana do montażu naściennego lub wpuszczanego, wyposażona w wybijane otwory do prowadzenia kabli przez standardowe dławiki kablowe. Mieści 2 akumulatory 12V50Ah lub 1 szt. 12V65Ah. Uwaga: Na dzień aktualizacji Instrukcji, obudowa BC-1 nie jest zgodna z dyrektywą ROHS2, co może oznaczać niedostępność po Przed specyfikacją prosimy o kontakt z naszym biurem. Edwards EST3 Instrukcja Projektowania 15

18 ARCHITEKTURA SIECI CENTRAL Sieciowy tor danych Jest to połączenie komunikacyjne pomiędzy głównymi procesorami central stanowiących jeden system sieciowy. Każdy moduł procesora może zostać wyposażony w jedną z kart komunikacji sieciowej; 3-RS485A, 3-RS485B, 3-FIB, 3-FIBA lub 3-FIBMB. Poniżej podano schematy połaczenia central dla dwóch topologii sieci; zamkniętej, czyli pętli oraz otwartej, czyli linii. Okablowanie sieci podłącza się do listwy zaciskowej modułu 3-CPU, do par zacisków oznaczonych Network A (out) i Network B (in). Network B jest izolowane od masy, Network A nie. Przy łączeniu okablowania sieci należy zwrócić uwagę na wymóg, żeby każde połączenie sieciowe między dwoma centralami miało izolację od masy tylko z jednej strony. Komunikacja w torze danych jest dwukierunkowa, zatem oznaczenia wejście (in) i wyjście (out) służą wyłącznie ułatwieniu spełnienia w/w wymogu. Sieć otwarta - linia W sieci otwartej przerwa lub zwarcie toru danych skutkuje podzieleniem na dwie osobne podsieci, bez jakiejkolwiek łączności. Wprawdzie centrale w obu podsieciach komunikują się ze sobą, realizując scenariusze pożarowe, i sygnalizują uszkodzenie sieci, jednak uszkodzenie to może uniemożliwić realizację globalnych scenariuszy pożarowych. Ponadto ładowanie programów wszystkich central może się odbywać wyłącznie poprzez port serwisowy pierwszej centrali w linii. Przez porty serwisowe pozostałych central można przeładować tylko program danej centrali. Poniższy schemat ilustruje połączenie 4 central w sieć otwartą. Edwards EST3 Instrukcja Projektowania 16

19 Sieć zamknięta - pętla Różni się od poprzedniej tym, że istnieje połączenie między ostatnią i pierwszą centralą w linii, zamykając ją tym samym, tworząc pętlę. Zaletą jest większa odporność systemu, pojedyncze uszkodzenie sieci nie powoduje utraty łączności ani funkcjonalności systemu. Ponadto ładowanie wszystkich central można prowadzić przez port serwisowy dowolnej centrali. Tak jak w sieci otwartej należy przestrzegać wymogu łaczenia zacisków in-out sąsiednich central. Poniższy schemat ilustruje połączenie 4 central w sieć zamkniętą. Edwards EST3 Instrukcja Projektowania 17

20 Opis ogólny URZĄDZENIA PĘTLOWE SIGNATURE Signature to linia inteligentnych adresowalnych czujek dymu i ciepła wraz z gniazdami, modułami wejść i wyjść i urządzeniami pomocniczymi. Urządzenia współpracują z kartami pętlowymi 3- SSDC1 i 3-SDDC1, montowanymi w centrali EST3. W jednej pętli Signature może pracować do 125 czujek oraz 125 modułów,a w jednej centrali EST3 do 1250 czujek oraz 1250 modułów. Czujki punktowe Czujki Signature mają własny mikrokomputer z oprogramowaniem i pamięcią zdarzeń. Czujki analizują zbierane dane i same podejmują decyzję o alarmie w oparciu o wynik analizy danych. W zależności od typu czujki, analizowane są przebiegi czasowe z jednego, dwóch lub nawet trzech odrębnych układów detekcji, co znacznie zwiększa wiarygodność decyzji. Możliwe jest włączenie trybu weryfikacji alarmu, co polega na skasowaniu alarmu i ponownego odczytu mierzonej wartości. Dopiero potwierdzenie odczytu powoduje wszczęcie alarmu. Czujki mogą automatycznie w zależności od pory dnia lub innych okoliczności (np. uruchomienie maszyny) zmieniać czułość, czas weryfikacji, wartość alarmu piewrszego stopnia. Wszystkie urządzenia Signature są adresowane elektronicznie. Adres każdej czujki jest przypisywany w trakcie uruchomienia przez oprogramowanie narzędziowe, i jest przechowywany w pamięci nieulotnej czujki. Nie ma potrzeby ustawiania przełaczników adresowych na każdym urządzeniu, co w przypadku dużych systemów daje istotną oszczędność czasu uruchomienia. Każda czujka ma dwa wskaźniki działania, rozmieszczone naprzeciwlegle. Zielone światło pulsujące oznacza pracę normalną, komunikację z centralą. Stan alarmu jest sygnalizowany pulsowaniem czerwonej diody. W razie utraty łączności z centralą, przy zachowanym ciągłości połączenia obie diody świecą światłem ciągłym, a czujka pracuje w trybie autonomicznym, nadal zdolna do wykrycia pożaru. Czujki Signature ponadto mierzą i przechowują w pamięci EEPROM liczbę godzin pracy, datę ostatniego przeglądu, ustawienie czułości oraz liczbę zarejestrowanych alrmów i uszkodzeń. Edwards EST3 Instrukcja Projektowania 18

21 SIGA-PSI optyczna czujka dymu Czujka optyczna dymu, wykrywa pożary, w których występuje powolne spalanie, tlenie i dym, (TF1-TF5). Szczególnie dobrze wykrywa żarzące się drewno (TF2) oraz tlącą bawełnę (TF3). Nie nadaje się do wykrywania pożarów cieczy bez dymu, np. spirytusu (TF6). SIGA-PHSI czujka optyczna dymu i nadmiarowa ciepła Czujka łącząca niezależne układy detekcji; fotoelektryczny dymu i nadmiarowy ciepła (57ºC), dzięki temu wykrywa szerszy zakres pożarów, od TF1 do TF6. Szczególnie dobrze radzi sobie z powolnym spalaniem drewna, bawełny i n-heptanu (TF2, 3, 5). SIGA-HFSI czujka nadmiarowa ciepła Czujka termoelektryczna ciepła, wykrywa ciepło spalania, próg zadziałania to 57ºC. Szczególnie dobrze wykrywa pożary szybkie, z płomieniem, takie jak spalane drewno (TF1) albo bezdymne spalanie cieczy np. spirytusu (TF6). Nie nadaje się do wykrywania pożarów wolnych (TF2, TF3). SIGA-HRSI czujka nadmiarowo-różniczkowa ciepła Czujka termoelektryczna ciepła, wykrywa przekroczenie temperatury 57ºC albo przyrost o 20ºC w ciągu minuty. Szczególnie dobrze wykrywa pożary szybkie, z płomieniem, takie jak spalane drewno (TF1) albo bezdymne spalanie cieczy np. spirytusu (TF6). Nie nadaje się do wykrywania pożarów wolnych (TF2, TF3). Tabela czułości Model Technologia detekcji Czułość ustawiona fabrycznie Próg alarmu pierwszego stopnia SIGA-PSI optyczna 3.5 %/ft 75% nastawy SIGA-PHSI SIGA-HFSI SIGA-HRSI optyczna i nadmiarowa ciepła nadmiarowa ciepła nadmiarowo - różnicowa ciepła 3.5 %/ft lub powyżej 57º C 75% nastawy powyżej 57º C 57º C nie ma powyżej 57º C lub 20º C na minutę %/ft wykrywany procent zadymienia w odległości 1 stopy (30.5 cm) od czujki Gniazda czujek SIGA 57º C lub 20º C/min Możliwe nastawy [%/ft] 1.0, 2.0, 2.5, 3.0, , 2.0, 2.5, 3.0, 3.5 nie ma SIGA-SB gniazdo zwykłe, zawiera zaciski do podłączenia pętli pożarowej i wskaźnika zadziałania. SIGA-IB gniazdo z izolatorem zwarć. SIGA-RB gniazdo z przekaźnikiem. Edwards EST3 Instrukcja Projektowania 19

22 Dodatkowe wyposażenie SIGA-LED wskaźnik zadziałania. podłączany do gniazda SIGA-SB, montaż wpuszczany. Edwards EST3 Instrukcja Projektowania 20

23 Moduły Moduły serii Signature, podobnie jak czujki, mają własny mikrokomputer z oprogramowaniem i pamięcią zdarzeń. Analizują zbierane dane i same podejmują decyzję o zadziałaniu. Wszystkie urządzenia Signature są adresowane elektronicznie. Adres każdego modułu jest przypisywany w trakcie uruchomienia przez oprogramowanie narzędziowe, i jest przechowywany w pamięci nieulotnej. Nie ma potrzeby ustawiania przełaczników adresowych na każdym urządzeniu, co w przypadku dużych systemów daje istotną oszczędność czasu uruchomienia. Szczegółowy sposób działania modułów jest konfigurowany programowo i ładowany do pamięci urządzenia jako tzw. kod personalizujący. Moduły Signature ponadto mierzą i przechowują w pamięci EEPROM liczbę godzin pracy, datę ostatniego przeglądu, konfigurację oraz liczbę zarejestrowanych alarmów i uszkodzeń. SIGA-IMI izolator zwarć Moduł adresowalny służący do odseparowania zwartego fragmentu pętli pożarowej bez straty funkcjonalności pozostałych elementów na pętli. Centrala traci jedynie fragment pętli pomiędzy dwoma izolatorami zanjdującymi się najbliżej miejsca zwarcia. Izolator co 10 ms sprawdza stan zwartej linii na okoliczność ustąpienia zwarcia, wówczas wraca do trybu gotowości i przywraca zasilanie w zwartym fragmencie. Na jednej pętli Signature może być zamontowanych do 96 izolatorów zwarcia. Moduł SIGA-IMI zajmuje jeden adres z puli czujek Signature. SIGA-CC1I moduł sygnałowy Adresowalny moduł służy do podłączania (na polecenie z centrali) nadzorowanej linii sygnałowej lub telefonicznej do źródła mocy: spolaryzowanego napięcia 24 VDC do uruchomienia linii konwencjonalnych sygnalizatorów akustycznych i/lub optycznych, lub napięcia 25 albo 70 VRMS do obsługi głośników ewakuacyjnych lub telefonów pożarowych. Edwards EST3 Instrukcja Projektowania 21

24 SIGA-CRI moduł przekaźnikowy Służy do sterowania wykonawczych urządzeń pożarowych, takich jak zwalniaki drzwi pożarowych, wentylatory, klapy itp. Urządzenie może pracować w trybie normalnie zwartym lub normalnie rozwartym. Przekaźnik wykonawczy może być obciążony prądem do 2A przy 24VDC. SIGA-CT1I moduł wejściowy jednoliniowy Służący do monitorowania stanu linii urządzeń konwencjonalnych z własnym zasilaniem lub innych urządzeń wyposażonych w styk bezpotencjałowy. W zależności od załadowanego kodu personalizacji moduł może pracować jako; alarmowy bezzwłocznny, alarmowy z regulowaną zwłoką, monitorujący kasowalny lub monitorujący niekasowalny. SIGA-CT2I moduł wejściowy dwuliniowy Służący do monitorowania stanu dwóch linii urządzeń konwencjonalnych z własnym zasilaniem lub innych urządzeń wyposażonych w styk bezpotencjałowy. W zależności od załadowanego kodu personalizacji moduł może pracować jako; alarmowy bezzwłocznny, alarmowy z regulowaną zwłoką, monitorujący kasowalny lub monitorujący niekasowalny. Zajmuje dwa adresy w pętli Signature. SIGA-UMI uniwersalny moduł wejścia-wyjścia Element serii Signature, który może pracować na kilka sposobów, w zależności od zaprogramowanego trybu pracy. W zależności od załadowanego do pamięciu modułu kodu personalizującego, może on działać na 10 różnych sposobów, mieszczących się w dwóch grupach; Moduł monitorujący linię urządzeń inicjujących (tryb 3 i 4) Moduł sterujący na polecenie z centrali (tryb 8) Moduł monitorujący pętlę urządzeń inicjujących (tryb 11 i 12) Moduł sterujący sygnalizatorami (tryb 15 i 16) Moduł zajmuje jeden adres na pętli Signature. SIGI-271 ostrzegacz pożarowy Służy do ręcznego wyzwolenia alarmu pożarowego w centrali EST-3. Wyzwolenie następuje po silnym naciśnięciu, do złamania, elementu kruchego, co zwalnia mikroprzełącznik. Przystosowany do montażu w pomieszczeniach. Edwards EST3 Instrukcja Projektowania 22

25 Rozmieszczenie central PLANOWANIE SYSTEMU Pierwszym zadaniem projektanta jest rozmiesczenie central sygnalizacji pożaru w projektowanym obiekcie. Centrale należy rozmieszczać tak, by pokrywały jak największą część obiektu, co zmniejsza koszt koniecznych urządzeń. Czynniki dla rozmieszczenia central są następujące: Pojemność centrali w zależności od wyposażenia największa obudowa mieści centralę obsługującą 21 modułów magistralnych, zamontowanych na 3 płytach montażowych. Czy ta liczba modułów wystarczy do pokrycia planowanej powierzchni? Wydajność prądowa centrali czy planowane urządzenia, zwłaszcza sygnalizatory lub głośniki nie pobierają więcej prądu niż dostępne w jednej centrali 28A, a pojemność akumulatorów przekracza 60 Ah? Spadek napięcia w liniach sygnalizatorów czy odległość od centrali do najdalszego sygnalizatora, głośnika itd nie przekracza dopuszczalnej wartości? Długość linii/pętli pożarowych czy dobrano odpowiednie okablowanie? Pola obsługi i wskaźników czy potrzebny jest wyświetlacz z polem obsługi, czy 19 miejsc dla paneli przycisków i wskaźników spełni wymagane funkcje? Odległość między centralami czy przekracza 1,524m pomiędzy trzema sąsiednimi centralami w sieci? Wprawdzie największe centrale, w pełni wypakowane obniżają koszt urządzeń w przeliczeniu na mkw, ale wówczas mamy dłuższe trasy kablowe i wyższy koszt okablowania. Do rozważań nad rozmieszczeniem i wyposażeniem central należy wziąć pod uwagę całkowity koszt instalacji. Pojemność centrali Poniższa tabela ilustruje możliwości maksymalnie wypełnionej obudowy każdej wysokości, przy zastosowaniu kart dwupętlowych. Obudowa 3-CAB7B-E lub 3-RCC7R-E 3-CAB14B-E lub 3-RCC14R-E 3-CAB21B-E lub 3-RCC21R-E Ilość pętli/elementów adresowalnych * Ilość/wydajność zasilaczy Ilośc miejsc na pozostałe moduły magistralne 10 pętli Siga/1250C+1250M 1 szt./7a pętli Siga/1125C+1125M 2 szt./14a pętli Siga/1250C+1250M 2 szt./14a szt./28a pętli Siga/1250C+1250M 4 szt./28a Ilość miejsc na panele przyciskowodiodowe * C-czujki, M-moduły, CM-czujki i moduły. Moduły 2-wejściowe zajmują 2 adresy! Edwards EST3 Instrukcja Projektowania 23

26 Dobór zasilaczy i akumulatorów Do wszystkich konfiguracji mają zastosowanie poniższe zasady: Minimalna pojemność wynosi 10Ah. Zastosoawnie akumulatorów jest obowiązkowe. Każda para akumulatorów musi być ładowana z osobnego zasilacza, 3-PPS/M-230E lub 3- BBC/M-230E Zasilacze 3-PPS/M-230E i 3-BPS/M-230E mogą być podłączone do jednej pary akumulatorów, tak samo jak 3-BBC/M-230E i 3-BPS/M-230E. Połączenie każdego zasilacza z akumulatorami wymaga osobnej pary przewodów. Niedopuszczalne jest rozgałęzianie tego połączenia. Wszystkie akumulatory w centrali muszą być tego jednego typu, pojemności i tej samej daty produkcji. Wszystkie kable akumulatorów powinny być identycznej średnicy, typu i długości (tylko kabel łączący akumulatory może być krótszy). Akumulatory o pojemności ponad 18Ah, nie mieszczące się w obudowie CAB, powinny być umieszczone w dodatkowej obudowie, np. RCC. Jeżeli akumulatory są umieszczone w dodatkowej obudowie, musi ona być w tym samym pomieszczeniu co centrala. Powinna przylegać do centrali a jeżeli to niemożliwe, może być w odległości nie przekraczającej 1 m od centrali, a kable łączące winny być poprowadzone zamkniętym korytem. Zasilanie central musi być prowadzone z wydzielonego pola w rozdzielni zasilającej i zabezpieczone osobnym wyłącznikiem. Przed doborem akumulatorów należy uzgodnić jaką autonomię powinny one gwarantować. Obliczenia należy prowadzić osobno dla każdej centrali, według wzoru: C = A D D A A ( t I + t I ) 1,25 gdzie: C A pojemność akumulatorów [Ah], t D czas dozorowania [h], t A czas alarmowania [h], I D suma prądów wszystkich urządzeń zasilanych z centrali w trybie dozorowania [A], I A suma prądów wszystkich urządzeń zasilanych z centrali w trybie alarmowania [A], 1,25 współczynnik zapasu, zależy od stosowanych akumulatorów. Prądy dozorowania i alarmowania poszczególnych elementów systemu można znaleźć w kartach katalogowych lub w tabeli stanowiącej załącznik niniejszego opracowania. Prąd alarmowania jest większy, zatem może służyć do sprawdzenia czy ilość zasilaczy w centrali jest prawidłowo dobrana: Prąd alarmowania Potrzebne zasilacze Akumulatory 12V poniżej 7A 1 szt. 3-PPS/M-230-E 2 szt. maks. 65Ah 7 14 A A A 1 szt. 3-PPS/M-230-E, 1 szt. 3-BPS/M-230-E 2 szt. maks. 65Ah 1 szt. 3-PPS/M-230-E, 1 szt. 3-BBC/M-230-E 4 szt. maks. 65Ah 1 szt. 3-PPS/M-230-E, 2 szt. 3-BPS/M-230-E 2 szt. maks. 65Ah 1 szt. 3-PPS/M-230-E, 2 szt. 3-BBC/M-230-E 6 szt. maks. 65Ah 1 szt. 3-PPS/M-230-E, 3 szt. 3-BPS/M-230-E 2 szt. maks. 65Ah 1 szt. 3-PPS/M-230-E, 3 szt. 3-BBC/M-230-E 8 szt. maks. 65Ah Edwards EST3 Instrukcja Projektowania 24

27 Poniższy rysunek pokazuje połączenie maksymalnej ilości akumulatorów do jednej centrali. Widok z przodu Do 3-PPS/M-230-E Do 3-BBC/M-230-E Do 3-BBC/M-230-E Do 3-BBC/M-230-E Obudowa RCC7R, RCC14R lub RCC21R Edwards EST3 Instrukcja Projektowania 25

28 Szacowanie długości pętli Signature Całkowita długość przewodu podłączonego do karty pętlowej Signature nie może przekroczyć wartości granicznych, podanych w poniższej tabeli. Typ przewodu Pole przekroju żyły 1.5 mm mm mm 2 Skrętka 1-parowa 4,010 m 4,233 m 6,098 m Skrętka 1-parowa w ekranie Para nieskręcana, nieekranowana 1,814 m 1,859 m 2,628 m 6,098 m 6,098 m 6,098 m Jeżeli producent kabli wskazuje pojemność właściwą kabla, można skorzystać z następującego wzoru na długość pętli. W żadnym jednak wypadku nie może ona przekroczyć 6,098 m. L Max = C W gdzie: L Max maksymalna długość [m], C W pojemność właściwa [pf/m] Inne topologie Signature Urządzenia Signature mogą pracować na linii z odczepami. W takim przypadku oprócz maksymalnej długość użytego przewodu należy także sprawdzić odległość do najdalszego urządzenia. W poniższym przykładzie najdłuższa gałąź, zaznaczona pogrubioną linią, ma 373m. Całkowita długość linii wynosi 523m. Odległość od najdalszego urządzenia wyznacza się z tabel fabrycznych na podstawie pola przekroju żył oraz ilości czujek i modułów na linii. Tabele zostały opracowane dla przewodu 1- parowego bez ekranu, bo charakteryzuje się on najmniejszą pojemnością. Przykład: Na linii ma być 100 czujek i 75 modułów (adresów), przewód ma pole przekroju żyły 1.5 mm2. Z tabeli odczytamy, że najdłuższa gałąź nie może przekroczyć 2,624 metrów. EN54 Uwaga: Linia z odczepami może być niezgodna z normą EN54 - należy tak rozmieścić izolatory zwarć, żeby zwarcie w którymkolwiek punkcie nie wyłączyło więcej niż 32 urządzenia. Edwards EST3 Instrukcja Projektowania 26

29 Szacowanie długości linii sygnalizatorów Poniżej podano sposoby obliczania długości linii konwencjonalnych sygnalizatorów, zasilanych napięciem 24Vdc pobieranym z linii, np. podłaczonej do modułu 3-IDC8/4. W przypadku stosowania sygnalizatorów adresowalnych (Escape) obliczenia należy przeprowadzić zgodnie z instrukcją szacowania długości pętli Escape, podaną powyżej. Linie (pętle) na których znajdują się sygnalizatory powinny być prowadzone kablami niepalnymi, o polu przekroju żyły 0.75 mm 2 lub większym. Do obliczania długości linii stosuje się następujący wzór: L Max U I = R gdzie: L Max dopuszczalna długość pętli [m], U spadek napięcia na linii, przyjmuje się 3.4V, I Max maksymalny prąd w linii [ma], dla karty IDC8/4 jest to 3.5 A, suma prądów pobieranych przez wszystkie sygnalizatory na linii R 1km rezystancja 1km przewodu [Ω], np. 32Ω dla 1.0 mm 2, 21Ω dla 1.5 mm 2 Warunki dodatkowe: Minimalne napięcie pracy sygnalizatora 17 V. Należy sprawdzić warunki podane przez producenta sygnalizatorów oraz kabli. 1km Max Odległość do najdalszego sygnalizatora w funkcji obciążenia (spadek napięcia 3.4V). Obciążenie linii Pole przekroju żyły 2.5 mm mm mm mm 2 0.1A 3,239 1,993 1, A 1, A A A A A A Edwards EST3 Instrukcja Projektowania 27

30 Długość przewodowej sieci central Połączenie trzech sąsiadujących ze sobą w sieci central przewodem miedzianym musi spełniać następujące ograniczenia: Oporność maksymalna: 90 Ω Pojemność maksymalna: 30 nf Odległość maksymalna: 1,524 m Przy obliczeniach należy pamiętać, że sieć prowadzona skrętką w ekranie jest o ok. połowę krótsza niż przy zastosowaniu skrętki nieekranowanej, ponieważ ekran wprowadza dodatkową pojemność. System EST3 nie musi korzystać z sieci ekranowanej, jednak stosowanie ekranu dodatkowo zwiększa odporność systemu na zakłócenia elektromagnetyczne. Obliczenie maksymalnej długości (części miedzianej) sieci polega na podzieleniu maksymalnej dopuszczalnej pojemności (dla prawidłowej komunikacji) przez pojemność właściwą wybranego przewodu, zależną od typu i średnicy. C L Max = C gdzie: L Max maksymalna długość sieci [m], C Max pojemność dopuszczalna sieci [pf], wzięta z tabeli poniżej C W pojemność właściwa [pf/m], wzięta ze specyfikacji kabla Pojemność dopuszczalna sieci [pf] Prędkość transmisji Max W Pole przekroju żyły 1.5 mm mm mm Kbaud 2,100 1,800 1, Kbaud 4,200 3,600 2,800 Edwards EST3 Instrukcja Projektowania 28

31 Długość światłowodowej sieci central Obliczenie dopuszczalnej długości połaczenia światłowodowego pomiędzy dwiema centralami polega na wyliczeniu, dla jakiej odległości tłumienie sygnału osiąga równowartość tzw. budżetu nadajnika światłowodowego. Wylicza się ją z następującego wzoru: ( d e) B 2 + L Max = A gdzie: L Max maksymalna długość sieci między dwiema centralami [m], B budżet optyczny nadajnika światłowodowego [db] (w tabeli poniżej), d ilość spawów (złącz na światłowodzie) pomiędzy centralami, e rezerwa na dodatkowe spawy, A - tłumienność światłowodu [db/km], wzięta ze specyfikacji światłowodu Zestawienie nadajników światłowodowych do systemu EST3 Symbol Budżet optyczny [db] Typ światłowodu Tłumienność światłowodu [db/km] Maksymalna odległość central [km] wielomodowy, MMXVR (2 spawy) np. 100/140 SMXLO 15 jednomodowy, 20 (5 spawów) SMXHI np. 62.5/ (8 spawów) ROHS2 Uwaga: Na dzień aktualizacji Instrukcji, Karta 3-FIBMB2 nie jest zgodna z dyrektywą ROHS2, co może oznaczać niedostępność po Przed specyfikacją prosimy o kontakt z naszym biurem. Edwards EST3 Instrukcja Projektowania 29

32 Adresowanie urządzeń pętlowych EST3 jest systemem sieciowym, w którym każdy punkt fizyczny (czujka, wejście, wyjście) i logiczny (zmienna) jest dostępny w całej sieci central. Wymusza to stosowanie konsekwentnego, jasnego systemu adresowania urządzeń pętlowych. Adres jest niepowtarzalny w całym systemie i ma następującą postać: PP CC DDDD Numer centrali Numer modułu Numer urządzenia PP numer centrali (01-64) jest nadawany, kiedy instalator ładuje program do 3-CPU. CC numer określający położenie modułu magistralnego (od 00 do 19) lub panela wskaźnikowoprzyciskowego (od 32 do 51), zgodnie z poniższymi schematami. PPCC adres logiczny modułu magistralnego. DDDD adres punktu w urządzeniu. W przypadku kart pętlowych jest to adres urządzenia na pętli. W przypadku innych kart może to być adres obwodu lub układu pomiarowego. Na schematach pokazano centrale z różnorakim wyposażeniem, z wymienionymi adresami. Ponadto wszystkie adresy są opisane w narzędziu do programowania SDU. Adresy urządzeń pętlowych są istotne przy projektowaniu systemu, ponieważ dobrze wykonana instalacja powinna mieć takie adresy jak w projekcie. Typowa praktyka, żeby urządzeniom nadawać adres składający się z numeru pętli i adresu kolejnego na pętli może spowodować niezgodność. Dlatego warto zapoznać się ze sposobem adresowania, stosowanym w systemie EST3. Zaoszczędzi to instalatorowi pracowitego wpisywania adresów z projektu do opisów w programie central. Warto również sięgnąć po narzędzie SDU, w którym można zaplanować pętle pożarowe, a następnie wydrukować schemat ideowy z adresami. Typ karty Symbol karty Urządzenie Adresy Signature, jedna pętla System Sensor, jedna pętla Signature, dwie pętle Karta linii wejściowych i wyjściowych 3-SSDC1-E 3-AADC-E 3-SDDC1-E 3-IDC 8/4-E czujki moduły* czujki moduły czujki pętla moduły pętla czujki pętla moduły pętla linie wejściowe 0003, 0004, 0007, 0008 linie programowane, wejściowe/wyjściowe * moduły SIGA-IMI nie zajmują adresu z puli modułów, tylko z puli czujek 0001, 0002, 0005, 0006 Edwards EST3 Instrukcja Projektowania 30

33 Adresy modułów i paneli w centrali EST3 z trzema magistralami Edwards EST3 Instrukcja Projektowania 31

34 Adresy modułów i paneli w centrali EST3 z mikrofonem strażaka Edwards EST3 Instrukcja Projektowania 32

35 Adresy modułów i paneli w centrali EST3 z mikrofonem strażaka i centralką telefonów pożarowych Edwards EST3 Instrukcja Projektowania 33

36 Tabela zbiorcza urządzeń systemu EST3 Symbol Funkcja Moduły magistrali lokalnej Ilość modułów Ilość na centralę Prąd w stanie dozoru [ma] 3-CPU3 E główny procesor (musi być!) PPS/M-230-E zasilacz podstawowy z ładowarką (musi być!) 1 1 Maks. 4 ujęte w 3-CPU 3-BPS/M-230-E zasilacz dodatkowy BBC/M-230-E zasilacz dodatkowy z ładowarką Prąd w stanie alarmu [ma] 3-SSDC1 E obsługa jednej pętli Signature z urz. 158 z urz. 3-SDDC1 E obsługa dwóch pętli Signature z urz. 294 z urz. 3-AADC-E obsługa jednej pętli System Sensor z urz. 205 z urz. 3-IDC 8/4 -E 8 wejść lub 4 we i 4wyjścia Panele czołowe z przyciskami/wskaźnikami 3-LCD E główne pole obsługi z wyświetlaczem LCD c E 24 x LED Sc E 12 x (przycisk i LED) /Sxc E 12 x (przycisk i 2 x LED) /3S1c E 6 x (przycisk i 3 x LED) Podstawa 3-LDSM do montażu panelu bez modułu magistralnego Czujki Signature: 125 adresów czujek na pętlę, 1250 na centralę SIGA-PSI optyczna czujka dymu SIGA-PHSI czujka optyczna dymu i nadmiarowa ciepła SIGA-HFSI czujka nadmiarowa ciepła SIGA-HRSI czujka nadmiarowo-różniczkowa ciepła SIGA-IMI* izolator zwarć 1, maks. 96/pętlę Moduły Signature: 125 adresów modułów na pętlę, 1250 na centralę SIGA-CC1I 1 linia telefonów lub audio SIGA-CC2I 1 z 2 linii telefonów lub audio SIGA-CRI moduł przekaźnikowy SIGA-CT1I moduł jednowejściowy SIGA-CT2I moduł dwuwejściowy SIGA-UMI moduł uniwersalny SIGI-271 ostrzegacz pożarowy * moduły SIGA-IMI nie zajmują adresu z puli modułów, tylko z puli czujek Edwards EST3 Instrukcja Projektowania 34

37 Pomiary Dla wszystkich typów obwodów: Oporność między żyłami bez obciążenia (tj. bez urządzeń) powinna być nieskończona. Oporność między każdą z żył a masą powinna być nieskończona. Oporność między masą odniesienia a gwarantowaną masą obiektu (np. stalową rurą kanalizacyjną) nie może przekroczyć 0.1Ω. Linia sygnalizatorów zasilanych stałym napięciem Oporność linii z sygnalizatorami i rezystorem końca linii mierzona między a + powinna być ok. 15 kω Oporność linii z sygnalizatorami i rezystorem końca linii mierzona między + a powinna być Ω. Jeżeli wynosi ok. 15 kω, oznacza to, że jeden sygnalizator lub więcej jest podłączony odwrotnie. Linia głośnikowa Oporność linii z głośnikami i rezystorem końca linii mierzona między a + powinna być ok. 15 kω. Taka sama powinna być oporność mierzona między + a. Linia pętlowa Signature Oporność każdej żyły powinna być mniejsza niż 38 Ω. Oporność między żyłami powinna mieścić się w przedziale od 18 kω (250 urządzeń) do 4.5 MΩ (1 urządzenie) po podłączeniu urządzeń. Linia czujek konwencjonalnych Oporność linii z czujkami mierzona między a + powinna być ok. 4.7 kω. Linia telefonów pożarowych Oporność każdej żyły powinna być mniejsza niż 25 Ω. Oporność linii z modułami SIGA-CC1 i rezystorem końca linii mierzona między a + ma być ok. 15 kω. Tor cyfrowej transmisji danych/audio RS-485 (sieć central) Oporność każdej żyły powinna być mniejsza niż 50 Ω. Oporność toru (sieci) z obciążeniem mierzona między a + ma być ok. 50 Ω. Tor łączności szeregowej RS-232 Odpiąć po obu stronach. Oporność każdej żyły powinna być mniejsza niż 25 Ω. Edwards EST3 Instrukcja Projektowania 35

38 Edwards EST3 Instrukcja Projektowania 36

39 DŹWIĘKOWY SYSTEM OSTRZEGAWCZY Edwards EST3 Instrukcja Projektowania 37

40 OPIS Centrala EST3 DSO składa się z podzespołów, które są dobierane stosownie do potrzeb konkretnego systemu. Unika się w ten sposób komponentów nadmiarowych, obciążających system i dzięki temu instalacja i uruchomienie przebiega szybciej. Większość elementów centrali ma postać Modułów Magistrali Lokalnej (ang. local rail modules, LRM) wtykanych w gniazda magistrali umieszczonej na płycie montażowej (ang. chassis). W jednej obudowie mieści się od 1 do 3 płyt montażowych. Moduły pełnią różne funkcje; przetwarzanie danych, komunikacja z innymi centralami, dystrybucja mocy, komunikacja z urządzeniami pętlowymi itd. Każdy moduł może zostać uzupełniony o panel czołowy z przyciskami lub wskaźnikami LED, służący do dodatkowych sterowań lub sygnalizacji stanów systemu. Większość połączeń kablowych jest prowadzonych do zdejmowanych listew zaciskowych, co znacznie ułatwia montaż i późniejszą konserwację centrali. Ponieważ typ i ilość wyposażenia centrali może się różnić znacznie, dostępne są różnej wielkości obudowy; od CAB7, mieszczącej prócz procesora i zasilacza podstawowego 4 moduły magistralne i 5 paneli czołowych, do największej, CAB21, mieszczącej prócz procesora i zasilacza podstawowego 18 modułów magistralnych i 19 paneli czołowych. Obudowy typu CAB mają podwójne drzwi; wewnętrzne z otworem na pola obsługi i Panele czołowe oraz zewnętrzne, oszklone. W systemach sieciowych, składających się z wielu central, stosuje się także obudowy typu RCC, z drzwiami pełnymi. Płyty montażowe Moduły Panele czołowe Drzwi wewnętrzne Obudowa Drzwi zewnętrzne, oszklone Centrala EST3 DSO może być skonfigurowana jako autonomiczna lub jako część systemu sieciowego, składającego się z nie więcej niż 64 central połączonych siecią token ring. Jest to sieć, w której wszystkie punkty centrali są dostępne dla pozostałych, np. do realizowania sterowań w ramach złożonych scenariuszy pożarowych. Edwards EST3 Instrukcja Projektowania 38

41 Możliwości Każda centrala w systemie DSO obsługuje lokalne sterowania, wyświetlanie informacji, zasilanie i komunikację. Każda ma następujące możliwości: Wbudowany moduł źródła dźwięku z pamięcią komunikatów, umożliwiający równoczesną transmisję 8 różnych komunikatów dźwiękowych, do 16 adresowalnych wzmacniaczy strefowych na centralę (ilość zależna od zainstalowanej mocy), przy czym możliwe jest, aby w każdej centrali był jeden wzmacniacz rezerwowy, Obsługa telefonów pożarowych, 2 porty RS-232 do peryferyjnych urządzeń, takich jak drukarka lub komputer, do 456 wskaźników diodowych LED na panelach czołowych, do 342 przycisków sterujących na panelach czołowych, Swobodnie programowany scenariusz alarmowy, obejmujący sterowania sieciowe Pole obsługi z wyświetlaczem ciekłokrystalicznym, Możliwość wyświetlania komunikatów w dwóch różnych językach, np. po polsku i angielsku Rejestracja i wyświetlanie zdarzeń z podziałem na alarmowe, awaryjne i techniczne, Oprogramowanie kart pętlowych w pamięci flash Obsługa linii lub pętli sygnalizatorów Zasilacze impulsowe o maksymalnej wydajności 7A, z układem podtrzymania awaryjnego o pojemności 65Ah każdy, nie więcej niż 4 w jednej obudowie, Jeżeli kilka, a maksymalnie 64 autonomicznych central połączymy w sieć, możliwości połączonego systemu ulegają zwielokrotnieniu, a ponadto zyskujemy następujące możliwości: 64 centrale w jednej sieci, Sieć central o topologii zamkniętej (pierścień), prowadzona przewodami miedzianymi lub światłowodem. Osobno prowadzone tory danych i komunikatów. Kierowanie informacji o zdarzeniach danego typu na wskazany wyświetlacz, Reakcja na alarm w systemie sieciowym obciążonym poniżej 3 sekund od wykrycia zagrożenia do rozpoczęcia rozgłaszania Ładowanie programów: firmware u i aplikacji z jednego punktu do wszystkich central w sieci Edwards EST3 Instrukcja Projektowania 39

42 Moduły magistrali lokalnej ELEMENTY SYSTEMU 3-CPU3-E główny procesor Steruje komunikacją na lokalnych magistralach wewnątrz centrali oraz poprzez dodatkowe karty komunikacyjne z innymi centralami oraz innymi urządzeniami zewnętrznymi. Przetwarza informacje zebrane z modułów w centrali oraz dane otrzymane przez sieć central. Sprawdza prawidłowość działania modułów magistrali lokalnej i sygnalizuje błędy sprzętowe i programowe. Wyposażony jest w osobne przekaźniki bezpotencjałowe sygnalizujące: alarm, uszkodzenie, zdarzenie techniczne oraz serwisowy port RS232 (galwanicznie izolowany, gniazdo RJ-11). Zajmuje 2 skrajne miejsca na magistrali, montowany zawsze po lewej stronie. 3-ASU-E moduł źródła dźwięku z mikrofonem strażaka 3-ASU składa się m.in. z zespołu źródła dźwięku, mikrofonu strażaka z pulpitem obsługi, cyfrowej pamięci komunikatów o łącznej długości 2 minut, rozszerzanej do 100 minut. 3-ASU jest tym elementem DSO który generuje komunikaty dźwiękowe, przesyłane w postaci cyfrowej do wzmacniaczy strefowych 3-ZAxx. Występuje osobno lub łącznie z centralką telefonów pożarowych (3-ASU/FT). Zawsze jest montowany na lewym skraju magistrali lokalnej, w drugim lub trzecim rzędzie centrali. W jednej sieci central EST-3 może być więcej niż jeden moduł 3- ASU, wówczas każdy obsługuje odrębną sieć audio. Do 3-ASU można podłączyć linię mikrofonów wyniesionych 3-REMIC, maksymalnie 63 sztuki. Edwards EST3 Instrukcja Projektowania 40

43 3-RS485A-E karta pętlowej sieci central Karta wtykana pionowo w gniazdo J2 na spodzie modułu 3-CPU. Jest wyposażona w dwa niezależne obwody RS485, służące do połączenia z innymi centralami w sieć zamkniętą (pętla). Jeden obwód służy do przesyłania danych, drugi, do przesyłania cyfrowego sygnału dźwiękowego (używany w dźwiękowym systemie ostrzegawczym). 3-RS232-E karta komunikacji RS-232 Karta wtykana pionowo w gniazdo J3 na spodzie modułu 3-CPU, nie koliduje z kartą sieci central. Jest wyposażona w dwa niezależne, galwanicznie izolowane porty RS232, służące do połączenia urządzeń zewnętrznych takich jak drukarka, modem czy komputer systemu nadrzędnego. CNBOP 3-RS485B-E karta liniowej sieci central Karta wtykana pionowo w gniazdo J2 na spodzie modułu 3-CPU. Jest wyposażona w dwa niezależne, izolowane obwody RS485, służące do połączenia z innymi centralami w sieć otwartą (linia). Jeden obwód służy do przesyłania danych, drugi, do przesyłania cyfrowego sygnału dźwiękowego (używany w dźwiękowym systemie ostrzegawczym). 3-FIBMB2 karta światłowodowej sieci central ROHS2 Karta do połączenia central w sieć światłowodową (światłowód wielomodowy lub jednomodowy) lub mieszaną (miedź i światłowód). Urządzenie składa się z karty wtykanej pionowo w gniazdo J2 na spodzie modułu 3-CPU oraz płyty montowanej na tylnej ścianie obudowy, na której umieszcza się od 1 do 4 konwerterów. Ilość konwerterów zależy od ilości kanałów prowadzonych światłowodem; wejście danych, wejście audio, wyjście danych, wyjście audio. Pozostałe kanały winny być poprowadzone połączeniem miedzianym. Urządzenie jest zasilane z zasilacza centrali i wyposażone w zaciski do zasilania rezerwowego 24VDC. Dostępne konwertery: MMXVR do światłowodu wielomodowego (budżet 10dBm), SMXLO do światłowodu jednomodowego (budżet 15dBm), SMXHI do wydłużonego światłowodu jednomodowego (budżet 25dBm) Uwaga: Na dzień aktualizacji Instrukcji, Karta 3-FIBMB2 nie jest zgodna z dyrektywą ROHS2, co może oznaczać niedostępność po Przed specyfikacją prosimy o kontakt z naszym biurem. Edwards EST3 Instrukcja Projektowania 41

44 3-IDC 8/4-E karta wejść-wyjść Karta obsługuje 8 linii wejściowych, 2-stanowych, uzywanych jako strefowe wejścia alarmowe z centrali systemu wykrywania pożaru. Wymagane jest jedno wejście dla każdej strefy DSO. Maksymalna liczba kart 3-IDC8/4 na centralę spośród wejść na karcie można przekonfigurować jako wyjścia linii sygnalizatorów lub wyjść sterujących, każde o obciążalności 3.5A przy 24Vdc, jednak łącznie nie więcej niż 7A. Karta zajmuje 1 miejsce na magistrali. 3-ZA20A-E, 3-ZA20B-E wzmacniacze strefowe 20 W Karta wzmacniacza obsługuje jedną linię (wersja B) lub pętlę (wersja A) głośników oraz jedną linię sygnalizatorów 24 Vdc o wydajności prądowej do 3,5A. Maksymalna moc na wyjściu głośnikowym wzmacniacza wynosi 20 W, napięcie 70 V. Obie linie wyjściowe; głośnikowa i sygnalizatorów są nadzorowane oraz niezależnie sterowane. Karta zajmuje 1 miejsce na magistrali. Maksymalna liczba wzmacniaczy w centrali jest ograniczona tylko wydajnością zasilaczy oraz liczbą wolnych miejsc na magistrali. 3-ZA40A-E, 3-ZA40B-E wzmacniacze strefowe 40 W Karta wzmacniacza obsługuje jedną linię (wersja B) lub pętlę (wersja A) głośników oraz jedną linię sygnalizatorów 24 Vdc o wydajności prądowej do 3,5A. Maksymalna moc na wyjściu głośnikowym wzmacniacza wynosi 40 W, napięcie 70 V. Obie linie wyjściowe; głośnikowa i sygnalizacyjna są nadzorowane oraz niezależnie sterowane. Karta zajmuje 1 miejsce na magistrali. Maksymalna liczba wzmacniaczy w centrali jest ograniczona tylko wydajnością zasilaczy oraz liczbą wolnych miejsc na magistrali. Edwards EST3 Instrukcja Projektowania 42

45 3-FTCU-E centralka telefonów pożarowych Panel pełni rolę przełącznicy telefonów strażaka rozmieszczonych w obiekcie, umożliwiając prowadzenie 5 rozmów jednocześnie. Dodatkowo jeżeli panel telefonów jest połączony z modułem źródła dźwięku 3-ASU, sygnał z telefonu może być emitowany do systemu rozgłaszania. Zespół 3-FTCU jest wyposażony w przyciski sterujące oraz podświetlany wyświetlacz LCD o formacie 8X20. Do 3-FTCU podłącza się wyniesione telefony pożarowe w osobnych, zamykanych na klucz, metalowych obudowach, pełnych lub częściowo oszklonych. Do nadzoru linii oraz do identyfikacji dzwoniącego telefony łączy się do modułów sygnałowych SIGA-CT1, po jednym lub grupowo, nie więcej niż 5 telefonów na moduł. Centralka 3-FTCU zajmuje 4 miejsca na magistrali lokalnej, nie wymaga płyty montażowej 3-CHAS7. Wyniesione telefony pożarowe Telefon pożarowy ma postać metalowej, zamykanej na klucz skrzynki pełnej lub częściowo oszklonej (wówczas zbicie szybki umozliwia użycie telefonu), albo gniazda ściennego, do którego włącza się słuchawkę z wtykiem. Podniesienie słuchawki wywołuje sygnał połączenia przychodzącego w centrali 3-FTCU, zlokalizowanej najczęściej w pomieszczeniu ochrony. Dzięki temu osoba korzystająca w sytuacji zagrożenia nawiązuje kontakt ze służbami ochrony budynku. Ponieważ telefon jest monitorowany przez adresowalny moduł sygnałowy SIGA-CT1, ochrona ma informację, w którym miejscu się znajduje dzwoniący. Edwards EST3 Instrukcja Projektowania 43

46 3-SSDC1-E sterownik jednej pętli Signature Karta pętlowa obsługująca adresowalne programowo, mikroprocesorowe urządzenia pętlowe serii Signature. Maksymalna ilość adresów na jednej pętli; 125 czujek i 125 modułów. Maksymalnie 10 kart 1-pętlowych na centralę. Zajmuje 1 miejsce na magistrali. Może być rozbudowana do wersji 2-pętlowej poprzez dodanie karty 3-SDC1. W systemie EST-3 DSO karta 3-SSDC1 wykorzystywana jest do podłączenia modułów dodatkowego nadzoru linii głośnikowych i telefonów pożarowych. 3-SDDC1-E sterownik dwóch pętli Signature Karta pętlowa obsługująca adresowalne programowo, mikroprocesorowe urządzenia pętlowe serii Signature. Maksymalna ilość adresów na obu pętlach; 250 czujek i 250 modułów. Maksymalnie 5 kart 2-pętlowych na jedną centralę. Zajmuje 1 miejsce na magistrali. W systemie EST-3 DSO karta 3-SDDC1 wykorzystywana jest do podłączenia modułów dodatkowego nadzoru linii głośnikowych i telefonów pożarowych. Edwards EST3 Instrukcja Projektowania 44

47 3-PPS/M-230-E zasilacz podstawowy Zasilacz podstawowy zapewnia zasilanie centrali. Składa się z układu monitorującego, radiatora oraz układu mocy. Układ monitorujący montowany jest na magistrali, gdzie zajmuje 1 miejsce, zaś radiator z układem mocy montowane są na płycie montażowej. Zasilacz zapewnia stabilne napięcie zasilające 24Vdc, filtrowanie zakłóceń elektromagnetycznych od strony zasilania sieciowego, oraz 2-biegowe ładowanie akumulatorów z automatyczną kompensacją temperatury. W przypadku braku zasilania w sieci, lub spadku poniżej 188VAC, zasilacz automatycznie przechodzi na zasilanie bateryjne. Dla zabezpieczenia przed zakłoceniami spowodowanymi całkowicie rozładowanymi akumulatorami, zasilacz sygnalizuje stan niski bezpieczny, a w przypadku wejścia w stan niski krytyczny odłącza akumulatory. Zasilacz podstawowy współpracuje z zasilaczami dodatkowymi, po 1 na magistralę, nie więcej niż 3 na centralę. Jeżeli obciążenie zasilaczy przez system przekracza ich możliwości (po 7A na zasilacz, nie więcej niż 28A na centralę), wówczas centrala automatycznie przechodzi na zasilanie bateryjne. 3-BBC/M-230-E zasilacz dodatkowy Zasilacz dodatkowy z układem ładowania akumulatorów. Składa się z układu monitorującego, oraz układu mocy z radiatorem. Układ monitorujący montowany jest na magistrali, gdzie zajmuje 1 miejsce, zaś radiator z układem mocy montowane są na płycie montażowej. W jednej centrali można zamontować nie więcej niż 3 dodatkowe zasilacze na centralę. CNBOP 3-BPS/M-230-E zasilacz dodatkowy Zasilacz dodatkowy wspomaga zasilacz podstawowy, zwiększając łączną wydajność zasilania centrali. Nie ma układu ładowania akumulatorów. Składa się z układu monitorującego, oraz układu mocy z radiatorem. Układ monitorujący montowany jest na magistrali, gdzie zajmuje 1 miejsce, zaś radiator z układem mocy montowane są na płycie montażowej. W jednej centrali można zamontować nie więcej niż 3 dodatkowe zasilacze na centralę. Edwards EST3 Instrukcja Projektowania 45

48 Panele czołowe Poza 3-CPU3, każdy z modułów montowanych na magistrali lokalnej przychodzi w komplecie z pustym, czyli jednolitym panelem czołowym, który można zastąpić jednym z niżej wymienionych. Pozwala to dostosować pole obsługi centrali do szczególnych wymagań każdej instalacji i każdego Inwestora. 3-LCD-E główne pole obsługi z wyświetlaczem LCD Panel 3-LCD składa się z podświetlanego wyświetlacza ciekłokrystalicznego, głównych wskaźników stanu (m.in. pożar, awaria, blokada, zasilanie) oraz z klawiatury. Panel zajmuje 2 miejsca i jest montowany na procesorze 3-CPU3. Panel ten służy jako pole obsługi centrali oraz wszystkich pozostałych central w sieci. Na jeden system sieciowy wystarczy jeden panel 3-LCD, choć można zamontować ich więcej, wszędzie tam, gdzie jest moduł 3-CPU. 3-24c-E panele 24 wskaźników diodowych Każdy panel zawiera 24 niezależnie programowane diody LED oraz wsuwaną kartę, na którą nanosi się objaśnienia. Panel montuje się na dowolnym module magistrali lokalnej za wyjątkiem 3-CPU. Każdemu ze wskaźników można przypisać stan strefy rozgłaszania lub pojedynczej linii głośnikowej. Panel występuje w odmianach z diodami: zielonymi (3-24G), czerwonymi (3-24R), żółtymi (3-24Y) oraz dwukolorowymi, żółtymi/czerwonymi (3-24RY). 3-12Sc-E panele 12 przycisków z 12 wskaźnikami diodowymi Każdy panel zawiera 12 przycisków kontaktronowych, 12 diod LED, programowane niezależnie, oraz wsuwaną kartę, na którą nanosi się objaśnienia. Panel montuje się na dowolnym module magistrali lokalnej za wyjątkiem 3-CPU. Każdy z przycisków może posłużyć do wyboru strefy rozgłaszania, a wskaźnik do sygnalizacji dokonanego wyboru. Panel występuje w odmianach z diodami: zielonymi (3-12SG), czerwonymi (3-12SR), żółtymi (3-12SY). Edwards EST3 Instrukcja Projektowania 46

49 3-12/Sxc-E panele 12 przycisków z 24 wskaźnikami diodowymi Każdy panel zawiera 12 niezależnie programowanych przycisków kontaktronowych, 24 diody LED oraz wsuwaną kartę, na którą nanosi się objaśnienia. Panel montuje się na dowolnym module magistrali lokalnej z wyjątkiem 3-CPU. Każdemu z przycisków można przypisać wybór strefy rozgłaszania, wskaźnik czerwony świeci przy rozgłaszaniu, żółty oznacza uszkodzenie linii głośnikowej. Panel występuje w odmianach z diodami: zielonymi i żółtymi (3-12/S1GY), czerwonymi i żółtymi (3-12/S1RY), samymi żółtymi, po dwie na przycisk (3-12/S2Y). 3-6/3S1c-E panele 6 przycisków z 18 wskaźnikami diodowymi Każdy panel zawiera 6 grup, składających się z przycisku i 3 wskaźników LED, niezależnie programowanych, oraz wsuwaną kartę, na którą nanosi się objaśnienia. Panel montuje się na dowolnym module magistrali lokalnej z wyjątkiem 3-CPU. Każdemu z przycisków można przypisać osobną funkcję, na przykład przycisk posłuży do ręcznego wyboru komunikatu w danej strefie (ostrzegawczy/ewakuacyjny/tryb automatyczny), wskaźniki sygnalizują aktualny stan. Panel występuje w odmianach z diodami: zielonymi i żółtymi (3-6/3S1G2Y), zielonymi, czerwonymi i żółtymi (3-6/3S1GYR). Edwards EST3 Instrukcja Projektowania 47

50 Obudowy Jak wspomniano, wyposażenie centrali można zmieścić w obudowie o jednej z trzech wysokości. Sama obudowa może być zamykana drzwiami pełnymi (RCC) lub podwójnymi, umożliwiającymi obserwację wskaźników oraz obsługę przycisków bez otwierania centrali. Warto dodać, że płyty montażowe 3-CHAS7 są przystosowane do montażu w szafie rack CHAS7-E płyta montażowa z magistralą lokalną Płyta zapewniająca montaż, połączenie z zasilaniem i magistralę lokalną dla 7 modułów magistralnych. Płyta zajmuje całą szerokość obudowy, jest przykręcana do tylnej ściany obudowy, może być zamontowana w szafie EIA rack 19 cali. Obwody zasilania i danych są odseparowane dla uniknięcia zakłóceń. Płyta jest dostarczana w komplecie z okablowaniem do podłączenia pozostałych płyt 3-CHAS7. W jednej obudowie mieści się od 1 do 3 płyt montażowych. Na jednej płycie można zamontować nie więcej niż dwa zasilacze. Montaż w szafach rack 19 CNBOP Każda płyta montażowa 3-CHAS7 zajmuje wysokość 12 cali (30.48 cm). Konieczne jest zastosowanie płyt maskujących o wysokościach ¾ cala na górze i na dole oraz 1 ½ cala między płytami. Edwards EST3 Instrukcja Projektowania 48

51 3-CABxB-E obudowy bez drzwi Obudowa wykonana ze stali emaliowanej, w kolorze szarym. Przystosowana do montażu naściennego lub wpuszczanego, wyposażona w wybijane otwory do prowadzenia kabli przez standardowe dławiki kablowe. Obudowa ma trzy wysokości, opisane w tabeli poniżej. Uwaga: Drzwi do obudów 3-CAB są zamawiane oddzielnie, w kolorach; szarym i czerwonym (R). Symbol Ilość płyt montażowych Drzwi (z wycięciem na pola obsługi) Wymiary (w cm) części wpuszczanej (wys x szer. x głęb) Akumulatory 3-CAB7B-E jedna, 7 modułów 3-CAB7D-E szare, 3-CAB7DR-E czerwone x 60.9 x x 12V26Ah 3-CAB14B-E dwie, 14 modułów 3-CAB14D-E szare, 3-CAB14DR-E czerwone x 60.9 x x 12V26Ah 3-CAB21B-E trzy, 21 modułów 3-CAB21D-E szare, 3-CAB21DR-E czerwone x 60.9 x x 12V26Ah BC-1 obudowa akumulatorów Obudowa wykonana ze stali emaliowanej, w kolorze szarym. Zamykana na klucz, przystosowana do montażu naściennego lub wpuszczanego, wyposażona w wybijane otwory do prowadzenia kabli przez standardowe dławiki kablowe. Zawiera listwę zaciskową z bezpiecznikiem. Typ wymiaru Wymiary (w cm, wys x szer. x głęb) Akumulatory Zewnętrzny 35.0 x 46.3 x 18.5 Wewnętrzny, z poprzeczką 28.0 x ( ) x x 12V50Ah Wewnętrzny, po usunięciu poprzeczki 28.0 x 42.0 x x 12V65Ah ROHS2 Uwaga: Na dzień aktualizacji Instrukcji, obudowa BC-1 nie jest zgodna z dyrektywą ROHS2, co może oznaczać niedostępność po Przed specyfikacją prosimy o kontakt z naszym biurem. Edwards EST3 Instrukcja Projektowania 49

52 3-RCCxR-E obudowy z drzwiami pełnymi Obudowa w komplecie z drzwiami pełnymi, wykonana ze stali emaliowanej, w kolorze czerwonym. Stosowana do central pracujących w sieci, nie wymagających zastosowania pola obsługi ani wskaźników. Przystosowana do montażu naściennego lub wpuszczanego, wyposażona w wybijane otwory do prowadzenia kabli przez standardowe dławiki kablowe. Obudowa ma trzy wysokości, opisane w tabeli poniżej. Symbol 3-RCC7R-E 3-RCC14R-E 3-RCC14R-E 3-RCC21R-E 3-RCC21R-E z półką 3-RCC21R-E z 3 półkami Ilość płyt montażowych jedna, 7 modułów dwie, 14 modułów jedna, 7 modułów trzy, 21 modułów dwie, 14 modułów brak Wymiary (w cm) części wpuszczanej (wys x szer. x głęb) Akumulatory 59.1 x 63.5 x x 12V26Ah 90.1 x 63.5 x x 12V26Ah j.w. 4 x 12V26Ah, w tym dwa na półce 3-BATS x 63.5 x x 12V26Ah j.w. j.w. 4 x 12V26Ah, w tym dwa na półce 3-BATS 8 x 12V26Ah, w tym sześć na półkach 3-BATS Edwards EST3 Instrukcja Projektowania 50

53 Topologie sieci ARCHITEKTURA SIECI CENTRAL Jest to połączenie komunikacyjne pomiędzy głównymi procesorami central stanowiących jeden system sieciowy. Każdy moduł procesora może zostać wyposażony w jedną z kart komunikacji sieciowej; 3-RS485A, 3-RS485B lub 3-FIBMB2. Producent dopuszcza sieć central zarówno w topologii zamkniętej, czyli pętli jak i otwartej, czyli linii, jednak w Polsce wymagana jest topologia pętli, wymagająca modułu 3-RS485A w każdej centrali. Okablowanie sieci central EST-3 zawiera dwa odrębnie prowadzone tor: tor audio, którym przesyłane są zmultipleksowane komunikaty głosowe, oraz tor danych, służący do transmisji sterowań i danych między centralami. Centrale wyposażone we wzmacniacze strefowe muszą być połączone ze sobą torami audio i danych. Do połaczenia centrali DSO z centralą wykrywania pożaru EST-3 wystarczy tor danych. Sieć zamknięta - pętla Różni się od sieci otwartej-linii tym, że istnieje zamykające połączenie między ostatnią i pierwszą centralą w linii, tworzące pętlę. Zaletą jest większa odporność systemu, pojedyncze uszkodzenie sieci nie powoduje utraty łączności ani funkcjonalności systemu. Programowanie wszystkich central można prowadzić przez port serwisowy dowolnej centrali. Poniższy schemat ilustruje połączenie central w sieć zamkniętą, z jednym źródłem dźwięku. Edwards EST3 Instrukcja Projektowania 51

54 PRZYKŁADY KONFIGURACJI Wstęp Poniższa część instrukcji składa się z kilku przykładów najczęstszych konfiguracji EST-3 DSO, przy czym skupia się na wyposażeniu central, ponieważ zasady rozmieszczenie i doboru głośników do systemu DSO winny być zgodne z krajowymi zaleceniami w tym zakresie. Przykład 1 - biurowiec System wolnostojący, z mikrofonem pożarowym w centrali, obsługujący 230 głosników sufitowych, z czego 30 o mocy 4W, reszta o mocy 2W, oraz 120 głośników naściennych o mocy 2W. System składa się z dwóch wysokich obudów, połaczonych siecią danych i audio. W każdej obudowie przewidziano jeden wzmacniacz rezerwowy. W jednej z obudów jest mikrofon pożarowy, pole obsługi oraz dodatkowe wskaźniki stanu stref głośnikowych, jak również karta 8 wejść do przyjęcia alarmów strefowych z systemu wykrywania zagrożeń. Łączna długość komunikatów wynosi 100 minut, autonomia pracy systemu: 24 h w stanie gotowości i 30 minut rozgłaszania do wszystkich linii. Wyposażenie EST-3 DSO Moduły magistrali lokalnej 2 3-CPU3-E Procesor centrali 2 3-RS485A-E Karta sieci central 1 3-IDC 8/4-E Karta wejść alarmowych 2 3-ZA40B-E Wzmacniacz rezerwowy 40 W 19 3-ZA40A-E Wzmacniacz 40 W Pole obsługi 1 3-LCD-E Pulpit z wyświetlaczem LCD /S1RY-E Panel 12 przycisków, 12 par wskaźników; czerwony i żółty 1 3-LKP Etykiety z polskimi opisami Źródło dźwięku 1 3-ASU/4 Moduł źródła dźwięku z miejscem na 4 moduły magistrali lokalnej 1 3-ASUMX/100 Rozszerzenie pamięci komunikatów do 100 minut Zasilacze, akumulatory 2 3-PPS/M-230-E Zasilacz podstawowy 230V, 7A 6 3-BPS/M-230-E Zasilacz pomocniczy 230V, 7A 2 3-BTSEN-E Listwa zaciskowa do akumulatorów, z czujnikiem temperatury 2 12V50A Akumulator 50 Ah 2 12V65A Akumulator 65 Ah Obudowy 5 3-CHAS7-E Płyta montażowa, mieści 7 modułów magistrali lokalnej 1 3-RCC21R-E Obudowa wysoka, z drzwiami pełnymi, czerwona 1 3-CAB21B-E Obudowa wysoka, bez drzwi 1 3-CAB21D-E Drzwi z wycięciem do obudowy wysokiej 3 BC-1 Skrzynka na akumulator Edwards EST3 Instrukcja Projektowania 52

55 Obliczenie zasilania Z tabel poboru prądu przez poszczególne podzespoły wylicza się prąd w stanie dozoru i alarmu dla każdej centrali. W tym przykładzie: Podstawiając do wzoru: I 1A = 1262 ma, I 2A = ma, I 1B = 1025 ma, I 2B = ma Cmin = 1.25 x {(D1 x T1 x I1 )+(D2 x T2 x I2 )} gdzie D 1 = 1, D 2 = 1.4, T 1 = 24 h, T 2 = 0,5 h otrzymujemy C mina = 58.9 Ah, C minb = 49.3 Ah Należy dobrać zestawy akumulatorów o pojemności 65 Ah do centrali A i 50 Ah do centrali B. Schemat blokowy System DSO w tym przykładzie składa łączy 19 linii głośnikowych, które nie są na stałe przypisane do stref nagłośnienia, ponieważ każdy wzmacniacz może być podłączony do jednego z 8 kanałów komunikatów głosowych. Sterowanie podłączeniem jest automatyczne, realizowane przez program (scenariusz) zapisany w centrali, ale może być realizowane ręcznie, przy użyciu pola obsługi. linie głośnikowe 1-10 linie głośnikowe CSP sieć danych i audio tor A 230VAC sieć danych i audio tor B 230VAC Edwards EST3 Instrukcja Projektowania 53

56 Przykład 2 zakład Uwaga: Ten przykład ilustruje możliwość systemu zgodnie z PN-EN54 cz. 16., która dopuszcza wbudowanie centrali systemu SAP w centralę DSO. System rozległy, obiekt składa się z 2 bliźniaczych budynków oddalonych od siebie znacznie (> 1km). W każdym obiekcie jest system wykrywania pożaru na 100 czujek, 30 ręcznych ostrzegaczy pożarowych, 40 głośników sufitowych o mocy 4W oraz 30 głośników naciennych z sygnalizatorem optycznym o natężeniu 30 cd. System składa się z czterech obudów, połaczonych siecią danych. W każdej obudowie przewidziano jeden wzmacniacz rezerwowy. Ze względu na znaczną odległość, każda obudowa jest wyposażona w interfejs światłowodowy, własne źródło dźwięku i pole obsługi oraz dodatkowe wskaźniki stanu stref głośnikowych. Ponadto każda ma dodatkowy, wyniesiony mikrofon pożarowy w portierni. Sieć central umożliwia przesyłanie informacji o wykrytym zagrożeniu do wszystkich budynków i rozgłaszanie komunikatów np. ostrzegawczych, zależnie od miejsca wykrycia zagrożenia. Łączna długość komunikatów w każdej centrali wynosi 2 minuty, autonomia pracy systemu: 24 h w stanie gotowości i 30 minut rozgłaszania do wszystkich linii. Wyposażenie EST-3 DSO (dwie centrale w sieci) Moduły magistrali lokalnej 2 3-CPU3-E Procesor centrali 2 3-RS485A-E Karta sieci central 1 3-RS232A-E Karta portów szeregowych (do drukarki i komputera) 2 3-SSDC1-E Karta 2-pętlowa urządzeń Signature (250 czujek modułów) 18 3-ZA40-E Wzmacniacz 40 W 2 3-ZA40 Wzmacniacz 40 W rezerwowy Interfejs światłowodowy 2 3-FIBMB2 Płyta montażowa i/f światłowodowych 4 3-SMXLO Konwerter światłowodu wielomodowego (maks. 10 km) Pole obsługi 2 3-LCD-E Pulpit z wyświetlaczem LCD /S1RY-E Panel 12 przycisków, 12 par wskaźników; czerwony i żółty RY-E Panel 12 par wskaźników; czerwony i żółty 2 3-LKP Wsuwki z polskimi opisami Źródło dźwięku 1 3-ASU/4 Moduł źródła dźwięku z miejscem na 4 moduły magistrali lokalnej Zasilacze, akumulatory 2 3-PPS/M-230-E Zasilacz podstawowy 230V, 7A 6 3-BPS/M-230-E Zasilacz pomocniczy 230V, 7A 2 3-BTSEN-E Listwa zaciskowa do akumulatorów, z czujnikiem temperatury 4 12V65A Akumulator 65 Ah Obudowy 4 3-CHAS7-E Płyta montażowa, mieści 7 modułów magistrali lokalnej 2 3-CAB21B-E Obudowa wysoka, bez drzwi 2 3-CAB21D-E Drzwi z wycięciem do obudowy wysokiej 4 BC-1 Skrzynka na akumulator Edwards EST3 Instrukcja Projektowania 54

57 Obliczenie zasilania Z tabel poboru prądu przez poszczególne podzespoły wylicza się prąd w stanie dozoru i alarmu dla każdej centrali. W tym przykładzie: Podstawiając do wzoru: I 1A = 1215 ma, I 2A = ma Cmin = 1.25 x {(D1 x T1 x I1 )+(D2 x T2 x I2 )} gdzie D 1 = 1, D 2 = 1.4, T 1 = 24 h, T 2 = 0,5 h otrzymujemy C mina = 56.8 Ah Należy dobrać zestawy akumulatorów o pojemności 65 Ah. Schemat blokowy System DSO w tym przykładzie łączy 18 linii głośnikowych, które nie są na stałe przypisane do stref nagłośnienia, ponieważ każdy wzmacniacz może być podłączony do jednego z 8 kanałów komunikatów głosowych. Sterowanie podłączeniem jest automatyczne, realizowane przez program (scenariusz) zapisany w centrali, ale może być realizowane ręcznie, przy użyciu pola obsługi. linie głośnikowe 1-9 pętla pożarowa linie głośnikowe pętla pożarowa sieć danych tor A 230VAC sieć danych tor B 230VAC Edwards EST3 Instrukcja Projektowania 55

58 URZĄDZENIA PĘTLOWE Wstęp W poniższej części omówiono elementy pętlowe pełniące funkcje pomocnicze w dźwiękowym systemie ostrzegawczym EST-3. Wszystkie pracują na pętli typu Signature. Pozostałe urządzenia tej rodziny zostały omówione w instrukcji projektowania systemu sygnalizacji pożaru EST-3. SIGA-CC1I moduł sygnałowy Adresowalny moduł służy do podłączania (na polecenie z centrali) nadzorowanej linii sygnałowej lub telefonicznej do źródła mocy: spolaryzowanego napięcia 24 VDC do uruchomienia linii konwencjonalnych sygnalizatorów akustycznych i/lub optycznych, lub napięcia 70 VRMS do obsługi głośników ewakuacyjnych lub telefonów pożarowych. Zastosowany na linii głośnikowej może odłączyć i przyłaczyć jej fragment na polecenie z centrali, zaś w systemie telefonów pożarowych pełni rolę identyfikatora telefonu dzwoniącego oraz generatora sygnału. Edwards EST3 Instrukcja Projektowania 56

59 Rozmieszczenie central PLANOWANIE SYSTEMU Pierwszym zadaniem projektanta jest rozmieszczenie central w projektowanym obiekcie. Centrale należy rozmieszczać tak, by instalacja pokrywała jak największą część obiektu, co zmniejsza koszt koniecznych urządzeń. Czynniki dla rozmieszczenia central są następujące: Moc zainstalowana system DSO EST-3 jest projektowany dla głośników zoptymalizowanych do emisji głosu, zużywających mało mocy (z reguły od ¼ do 4W). Po rozplanowaniu głośników, należy je rozmieścić na liniach o mocy 20 lub 40 W. Wydajność prądowa centrali czy planowane urządzenia, zwłaszcza wzmacniacze głośniki nie pobierają więcej prądu niż dostępne w jednej centrali - 28A, a pojemność akumulatorów nie przekracza 65 Ah? Spadek napięcia w liniach głośnikowych czy odległość od centrali do najdalszego głośnika nie przekracza dopuszczalnej wartości? Pola obsługi i wskaźników czy potrzebny jest wyświetlacz z polem obsługi, ile potrzeba paneli przycisków i wskaźników dla spełnienia wymagane funkcje? Odległość między centralami czy przekracza 1,524m pomiędzy trzema sąsiednimi centralami w sieci? Jeżeli tak, należy zastosować interfejs światłowodowy. Pojemność sieci czy ilość central nie przekracza 64? Wprawdzie największe centrale, w pełni wyposażone obniżają koszt urządzeń w przeliczeniu na mkw, ale wówczas mamy dłuższe trasy kablowe i wyższy koszt okablowania. Do rozważań nad rozmieszczeniem i wyposażeniem central należy wziąć pod uwagę całkowity koszt instalacji. Edwards EST3 Instrukcja Projektowania 57

60 Pojemność centrali Poniższa tabela ilustruje możliwości maksymalnie wypełnionej obudowy każdej wysokości, przy zastosowaniu kart dwupętlowych. Obudowa Ilość wzmacniaczy/moc * Ilość/wydajność zasilaczy Ilośc miejsc na pozostałe moduły magistralne Ilość miejsc na panele przyciskowodiodowe 3-CAB7B-E lub 3-RCC7R-E 3 x 20 W = 60 W lub 1 x 20 W + 2 x 40 W = 100 W 1 szt./7a CAB14B-E z 3-ASU 3-CAB14B-E lub 3-RCC14R-E 1 x 20 W + 5 x 40 W = 220 W 2 szt./14a x 40 W = 320 W 3 szt./21a x 20 W = 240 W 3 szt./21a 0 3-CAB21B-E z 3-ASU 11 x 40 W = 440 W 4 szt./28a x 20 W = 180 W 2 szt./14a 0 3-CAB21B-E z 3-ASU/FT 8 x 40 W = 320 W 3 szt./21a CAB21B-E lub 3-RCC21R-E 15 x 20 W = 300 W 3 szt./21a 0 1 x 20 W + 11 x 40 W = 460 W 2 4 szt./28a 19 * Z uwzględnieniem wzmacniacza rezerwowego, wszystkie wzmacniacze w pełni obciążone Edwards EST3 Instrukcja Projektowania 58

61 Dobór zasilaczy i akumulatorów Do wszystkich konfiguracji mają zastosowanie poniższe zasady: Minimalna pojemność akumulatorów wynosi 10Ah. Zastosowanie akumulatorów jest obowiązkowe. Każda para akumulatorów musi być ładowana z osobnego zasilacza, 3-PPS/M-230E lub 3- BBC/M-230E Zasilacze 3-PPS/M-230E i 3-BPS/M-230E mogą być podłączone do jednej pary akumulatorów, tak samo jak 3-BBC/M-230E i 3-BPS/M-230E. Połączenie każdego zasilacza z akumulatorami wymaga osobnej pary przewodów. Niedopuszczalne jest rozgałęzianie tego połączenia. Wszystkie akumulatory w centrali muszą być jednego typu, pojemności i tej samej daty produkcji. Wszystkie kable akumulatorów powinny być identycznej średnicy, typu i długości (tylko kabel łączący akumulatory może być krótszy). Akumulatory o pojemności ponad 18Ah, nie mieszczące się w obudowie CAB, powinny być umieszczone w dodatkowej obudowie, np. RCC (do 2 x 26Ah/szt.), BC-1 (do 2 x 50Ah). Jeżeli akumulatory są umieszczone w dodatkowej obudowie, powinna ona przylegać do centrali a jeżeli to niemożliwe, może być w odległości nie przekraczającej 1 m od centrali, a kable łączące winny być poprowadzone zamkniętym korytem. Zasilanie central musi być prowadzone z wydzielonego pola w rozdzielni zasilającej i zabezpieczone osobnym wyłącznikiem. Przed doborem akumulatorów należy uzgodnić jaką autonomię powinny one gwarantować. Obliczenia należy prowadzić osobno dla każdej centrali. Prądy dozorowania i alarmowania poszczególnych elementów systemu można znaleźć w kartach katalogowych lub w tabeli stanowiącej załącznik niniejszego opracowania. Prąd alarmowania jest większy, zatem może służyć do sprawdzenia czy ilość zasilaczy w centrali jest prawidłowo dobrana: Prąd alarmowania Potrzebne zasilacze Akumulatory 12V poniżej 7A 1 szt. 3-PPS/M-230-E 2 szt. maks. 65Ah 7 14 A A A 1 szt. 3-PPS/M-230-E, 1 szt. 3-BPS/M-230-E 1 szt. 3-PPS/M-230-E, 1 szt. 3-BBC/M-230-E 1 szt. 3-PPS/M-230-E, 2 szt. 3-BPS/M-230-E 1 szt. 3-PPS/M-230-E, 2 szt. 3-BBC/M-230-E 1 szt. 3-PPS/M-230-E, 3 szt. 3-BPS/M-230-E 1 szt. 3-PPS/M-230-E, 3 szt. 3-BBC/M-230-E 2 szt. maks. 65Ah 4 szt. maks. 65Ah 2 szt. maks. 65Ah 6 szt. maks. 65Ah 2 szt. maks. 65Ah 8 szt. maks. 65Ah Poniższy rysunek pokazuje połączenie maksymalnej ilości akumulatorów do jednej centrali. Edwards EST3 Instrukcja Projektowania 59

62 Widok z przodu Do 3-PPS/M-230-E Do 3-BBC/M-230-E Do 3-BBC/M-230-E Do 3-BBC/M-230-E Obudowa RCC7R, RCC14R lub RCC21R Edwards EST3 Instrukcja Projektowania 60

63 Szacowanie długości linii głośnikowych Całkowita długość linii łączącej głośniki z wyjściem wzmacniacza systemu EST-3 zależy od obciążenia tj. łącznej impedancji głośników oraz średnicy żyły i nie może przekroczyć wartości granicznych, podanych w poniższej tabeli. Podano dwa warianty różniące się stratnością linii. Odczytana dla danej mocy i pola przekroju wartość oznacza maksymalną odległość ostatniego głośnika na linii. Odległość do najdalszego głośnika na linii 70V ze współczynnikiem strat 0,5 db (12,5 %) Pole przekroju żyły przewodu 10 W (490 Ω) Moc zainstalowana (impedancja obciążenia) 15 W (327 Ω) 20 W (245 Ω) 30 W (163 Ω) 40 W (122 Ω) 50 W (81 Ω) 100 W (49 Ω) 3,31 mm m m m 945 m 701 m 488 m 277 m 2,08 mm m m 853 m 579 m 427 m 290 m 171 m 1,31 mm m 732 m 549 m 366 m 274 m 183 m 113 m 0,82 mm m 457 m 335 m 229 m 171 m 113 m 70 m Odległość do najdalszego głośnika na linii 70V ze współczynnikiem strat 1 db (25 %) Pole przekroju żyły przewodu 10 W (490 Ω) Moc zainstalowana (impedancja obciążenia) 15 W (327 Ω) 20 W (245 Ω) 30 W (163 Ω) 40 W (122 Ω) 50 W (81 Ω) 100 W (49 Ω) 3,31 mm m m m m m 976 m 554 m 2,08 mm m m m m 854 m 580 m 342 m 1,31 mm m m m 732 m 548 m 366 m 226 m 0,82 mm m 914 m 670 m 458 m 342 m 226 m 140 m Edwards EST3 Instrukcja Projektowania 61

64 Długość przewodowej sieci central CNBOP Połączenie trzech sąsiadujących ze sobą w sieci central przewodem miedzianym musi spełniać następujące ograniczenia: Oporność maksymalna: 90 Ω Pojemność maksymalna: 30 nf Odległość maksymalna: 1,524 m Zgodnie z certyfikatem konieczne jest stosowanie sieci z przewodem ekranowanym, chociaż technicznie nie jest to warunek niezbędny. Stosowanie ekranu dodatkowo zwiększa odporność systemu na zakłócenia elektromagnetyczne. Obliczenie maksymalnej długości (części miedzianej) sieci polega na podzieleniu maksymalnej dopuszczalnej pojemności (dla prawidłowej komunikacji) przez pojemność właściwą wybranego przewodu, zależną od typu i średnicy. C L Max = C gdzie: L Max maksymalna długość sieci [m], C Max pojemność dopuszczalna sieci [pf], wzięta z tabeli poniżej C W pojemność właściwa [pf/m], wzięta ze specyfikacji kabla Pojemność dopuszczalna sieci [pf] Prędkość transmisji Max W Pole przekroju żyły 1.5 mm mm mm Kbaud 2,100 1,800 1, Kbaud 4,200 3,600 2,800 Edwards EST3 Instrukcja Projektowania 62

65 Długość światłowodowej sieci central Obliczenie dopuszczalnej długości połaczenia światłowodowego pomiędzy dwiema centralami polega na wyliczeniu, dla jakiej odległości tłumienie sygnału osiąga równowartość tzw. budżetu nadajnika światłowodowego. Wylicza się ją z następującego wzoru: ( d e) B 2 + L Max = A gdzie: L Max maksymalna długość sieci między dwiema centralami [m], B budżet optyczny nadajnika światłowodowego [db] (w tabeli poniżej), d ilość spawów (złącz na światłowodzie) pomiędzy centralami, e rezerwa na dodatkowe spawy, A - tłumienność światłowodu [db/km], wzięta ze specyfikacji światłowodu ROHS2 Zestawienie nadajników światłowodowych do systemu EST3 Symbol Budżet optyczny [db] Typ światłowodu Tłumienność światłowodu [db/km] Maksymalna odległość central [km] wielomodowy, MMXVR (2 spawy) np. 100/140 SMXLO 15 jednomodowy, 20 (5 spawów) SMXHI np. 62.5/ (8 spawów) Edwards EST3 Instrukcja Projektowania 63

66 Adresowanie urządzeń pętlowych EST3 DSO jest systemem sieciowym, w którym każdy punkt fizyczny (wyjście, wejście) i logiczny (zmienna) jest dostępny w całej sieci central. Wymusza to stosowanie konsekwentnego, jasnego systemu adresowania urządzeń pętlowych. Adres jest niepowtarzalny w całym systemie i ma następującą postać: PP CC DDDD Numer centrali Numer modułu Numer urządzenia PP numer centrali (01-64) jest nadawany, kiedy instalator ładuje program do 3-CPU. CC numer określający położenie modułu magistralnego (od 00 do 19) lub panela wskaźnikowoprzyciskowego (od 32 do 51), zgodnie z poniższymi schematami. PPCC adres logiczny modułu magistralnego. DDDD adres punktu w urządzeniu. W przypadku kart pętlowych jest to adres urządzenia na pętli. W przypadku innych kart może to być adres obwodu lub układu pomiarowego. Na schematach pokazano centrale z różnorakim wyposażeniem, z wymienionymi adresami. Ponadto wszystkie adresy są opisane w narzędziu do programowania SDU. Adresy urządzeń pętlowych są istotne przy projektowaniu systemu, ponieważ dobrze wykonana instalacja powinna mieć takie adresy jak w projekcie. Typowa praktyka, żeby urządzeniom nadawać adres składający się z numeru pętli i adresu kolejnego na pętli może spowodować niezgodność. Dlatego warto zapoznać się ze sposobem adresowania, stosowanym w systemie EST3. Zaoszczędzi to instalatorowi pracowitego wpisywania adresów z projektu do opisów w programie central. Warto również sięgnąć po narzędzie SDU, w którym można zaplanować pętle pożarowe, a następnie wydrukować schemat ideowy z adresami. Typ karty Symbol karty Urządzenie Adresy Wzmacniacz Signature, dwie pętle Karta linii wejściowych i wyjściowych 3-ZAxxx-E 3-SDDC1-E 3-IDC 8/4-E linia głośnikowa 0001 linia sygnalizatorów 0002 czujki pętla moduły pętla czujki pętla moduły pętla linie wejściowe linie programowane, wejściowe/wyjściowe 0003, 0004, 0007, , 0002, 0005, 0006 Edwards EST3 Instrukcja Projektowania 64

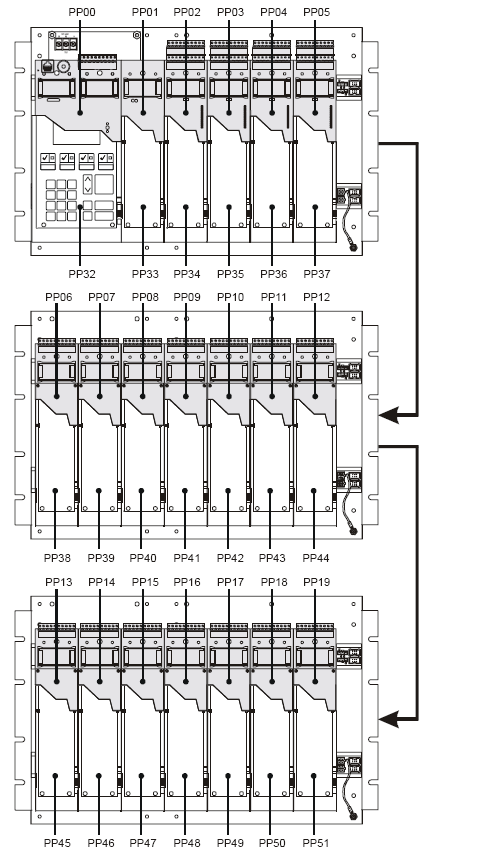

67 Adresy modułów i paneli w centrali EST3 DSO z trzema magistralami Edwards EST3 Instrukcja Projektowania 65

68 Adresy modułów i paneli w centrali EST3 DSO z mikrofonem strażaka Edwards EST3 Instrukcja Projektowania 66

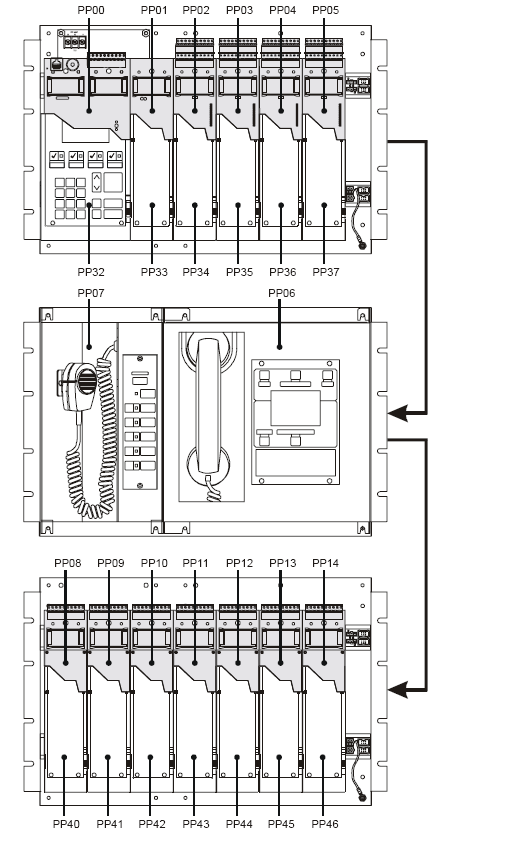

69 Adresy modułów i paneli w centrali EST3 DSO z mikrofonem strażaka i centralką telefonów pożarowych Edwards EST3 Instrukcja Projektowania 67
