1 Audyt Energetyczny Samodzielnego Publicznego Szpitala Klinicznego nr 1 Śląskiego Uniwersytetu Medycznego w Katowicach Zabrze, ul. 3-go Maja Kolektory słoneczne dla przedsięwzięcia termomodernizacyjnego przewidzianego do realizacji w trybie Ustawy z dnia o wpieraniu termomodernizacji i remontów (Dz.U. Nr 223 poz z r.) Adres budynku ulica: 3-go Maja kod: miejscowość: Zabrze gmina: Zabrze województwo: śląskie Podmiot wykonujący audyt Utex Sp. z o.o. ul.strzeleckiego Gliwice REGON:

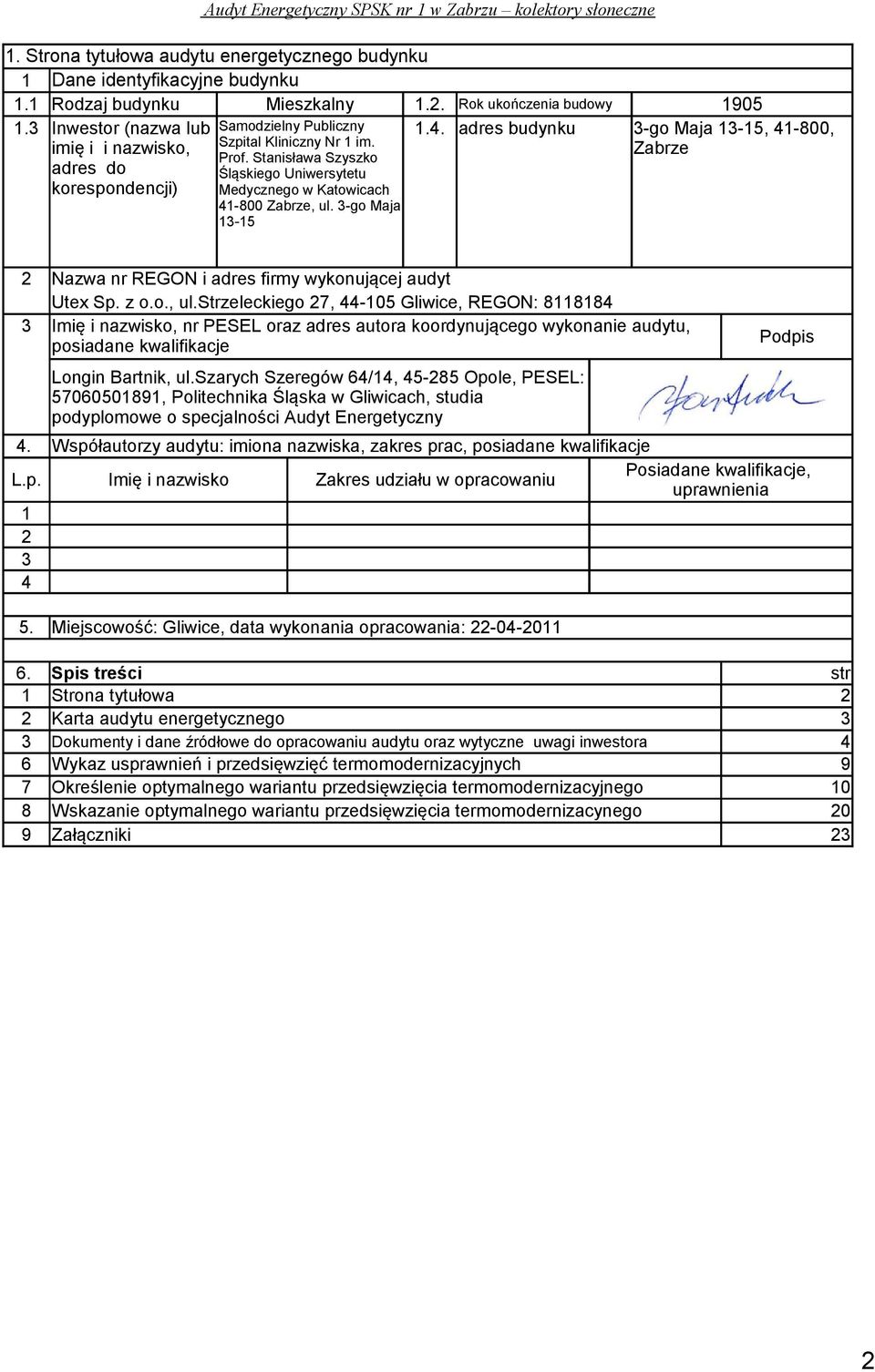

2 1. Strona tytułowa audytu energetycznego budynku 1 Dane identyfikacyjne budynku 1.1 Rodzaj budynku Mieszkalny 1.2. Rok ukończenia budowy Inwestor (nazwa lub Samodzielny Publiczny 1.4. adres budynku Szpital Kliniczny Nr 1 im. imię i i nazwisko, Prof. Stanisława Szyszko adres do Śląskiego Uniwersytetu korespondencji) Medycznego w Katowicach Zabrze, ul. 3-go Maja go Maja 13-15, , Zabrze 2 Nazwa nr REGON i adres firmy wykonującej audyt Utex Sp. z o.o., ul.strzeleckiego 27, Gliwice, REGON: Imię i nazwisko, nr PESEL oraz adres autora koordynującego wykonanie audytu, posiadane kwalifikacje Longin Bartnik, ul.szarych Szeregów 64/14, Opole, PESEL: , Politechnika Śląska w Gliwicach, studia podyplomowe o specjalności Audyt Energetyczny Podpis 4. Współautorzy audytu: imiona nazwiska, zakres prac, posiadane kwalifikacje L.p. Imię i nazwisko Zakres udziału w opracowaniu Posiadane kwalifikacje, uprawnienia Miejscowość: Gliwice, data wykonania opracowania: Spis treści str 1 Strona tytułowa 2 2 Karta audytu energetycznego 3 3 Dokumenty i dane źródłowe do opracowaniu audytu oraz wytyczne uwagi inwestora 4 6 Wykaz usprawnień i przedsięwzięć termomodernizacyjnych 9 7 Określenie optymalnego wariantu przedsięwzięcia termomodernizacyjnego 10 8 Wskazanie optymalnego wariantu przedsięwzięcia termomodernizacynego 20 9 Załączniki 23 2

3 2. Karta audytu energetycznego budynku 1. Dane ogólne 1. Liczba osób użytkujących budynek Sposób przygotowania ciepłej wody Własna kotłownia gazowa 2. Charakterystyka energetyczna 1. Obliczeniowa moc cieplna na przygotowane cwu [kw] 754,65 581,46 2. Obliczeniowe zapotrzebowanie na ciepło do przygotowania cwu [GJ/rok] 7319, ,96 3. Opłaty jednostkowe (obowiązujące w dniu sporządzania) 1. Opłata za podgrzanie 1m3 wody użytkowej [zł] 32,98 22,59 2. Opłata za 1MW mocy zamówionej na podgrzanie cwu na m-c ***) [zł] 20095, ,33 3. Inne - opłata za 1GJ za podgrzanie wody użytkowej [zł] 38,87 38,87 4. Charakterystyka ekonomiczna optymalnego wariantu przedsięwzięcia termomodernizacyjnego. 1 Planowana kwota kredytu [zł] Planowana koszty całkowite [zł] Roczne zmniejszenie zapotrzebowania na energię [%] 8,00 4 Roczna oszczędność kosztów energii [zł/rok] 5 Premia termomodernizacyjna [zł] *) dla budynku o mieszanej funkcji należy podać wszystkie dane oddzielnie dla każdej części budynku **) opłata zmienna związana z dystybucją i przesyłem jednostki energii ***) opłata stała związana z dystybucją i przesyłem energii 1) Obliczenie współczynnika przenikania ciepła Załącznik nr 1 2) Omówienie przyjętych składowych sprawności systemu ogrzewania podano w pkt ) Obliczenie strumienia powietrza wentylacyjnego Załącznik nr 3 4) Zestawienie obliczeniowej mocy cieplnej i zużycie ciepła przed i po termomodernizacji Załącznik nr 2 1) Obliczenie mocy cieplnej i zużycia ciepła na przygotowanie cwu Załącznik nr

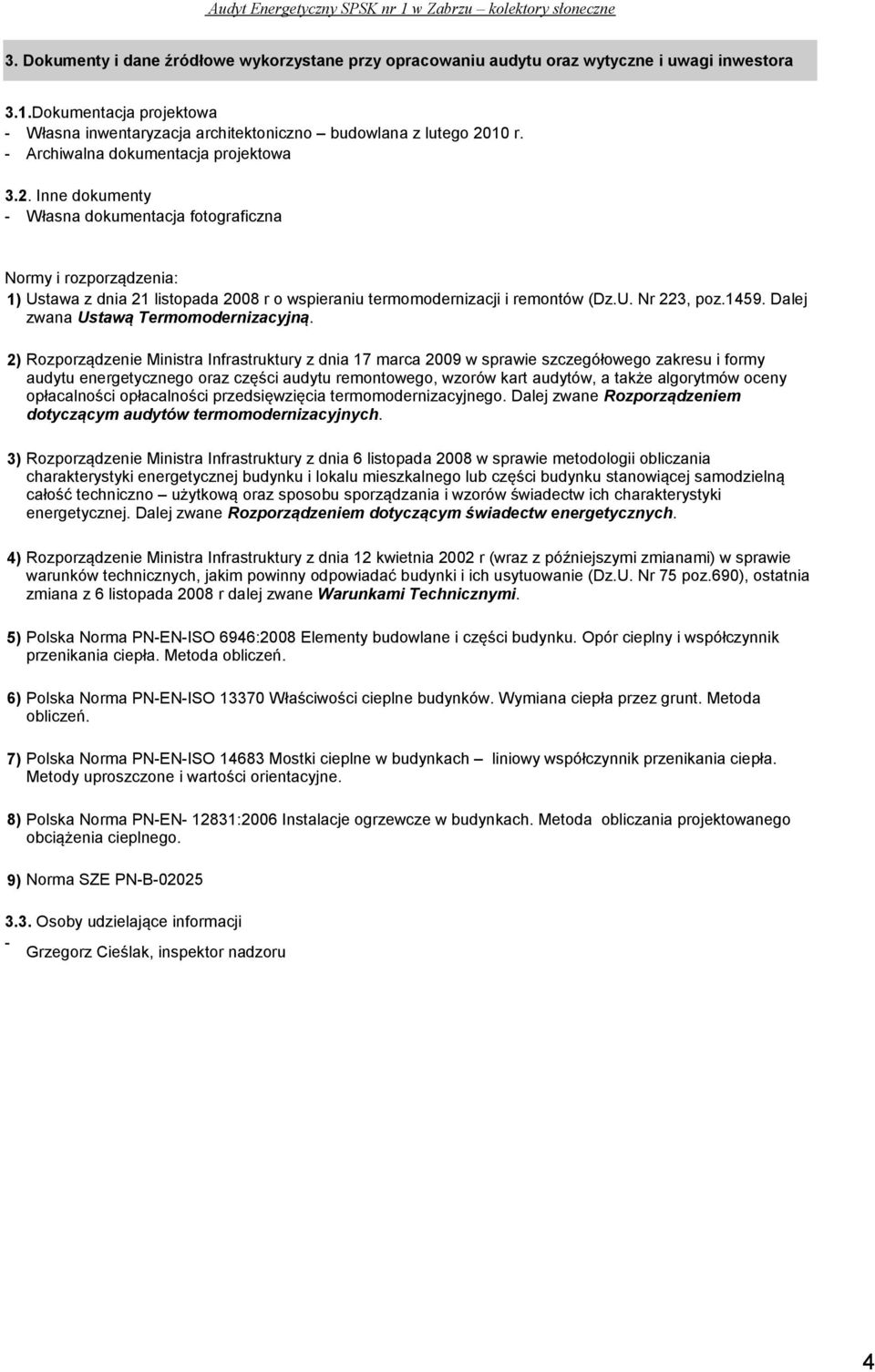

4 3. Dokumenty i dane źródłowe wykorzystane przy opracowaniu audytu oraz wytyczne i uwagi inwestora 3.1.Dokumentacja projektowa - Własna inwentaryzacja architektoniczno budowlana z lutego 2010 r. - Archiwalna dokumentacja projektowa 3.2. Inne dokumenty - Własna dokumentacja fotograficzna Normy i rozporządzenia: 1) Ustawa z dnia 21 listopada 2008 r o wspieraniu termomodernizacji i remontów (Dz.U. Nr 223, poz Dalej zwana Ustawą Termomodernizacyjną. 2) 3) 4) 5) 6) 7) 8) Rozporządzenie Ministra Infrastruktury z dnia 17 marca 2009 w sprawie szczegółowego zakresu i formy audytu energetycznego oraz części audytu remontowego, wzorów kart audytów, a także algorytmów oceny opłacalności opłacalności przedsięwzięcia termomodernizacyjnego. Dalej zwane Rozporządzeniem dotyczącym audytów termomodernizacyjnych. Rozporządzenie Ministra Infrastruktury z dnia 6 listopada 2008 w sprawie metodologii obliczania charakterystyki energetycznej budynku i lokalu mieszkalnego lub części budynku stanowiącej samodzielną całość techniczno użytkową oraz sposobu sporządzania i wzorów świadectw ich charakterystyki energetycznej. Dalej zwane Rozporządzeniem dotyczącym świadectw energetycznych. Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r (wraz z późniejszymi zmianami) w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. Nr 75 poz.690), ostatnia zmiana z 6 listopada 2008 r dalej zwane Warunkami Technicznymi. Polska Norma PN-EN-ISO 6946:2008 Elementy budowlane i części budynku. Opór cieplny i współczynnik przenikania ciepła. Metoda obliczeń. Polska Norma PN-EN-ISO Właściwości cieplne budynków. Wymiana ciepła przez grunt. Metoda obliczeń. Polska Norma PN-EN-ISO Mostki cieplne w budynkach liniowy współczynnik przenikania ciepła. Metody uproszczone i wartości orientacyjne. Polska Norma PN-EN :2006 Instalacje ogrzewcze w budynkach. Metoda obliczania projektowanego obciążenia cieplnego. 9) Norma SZE PN-B Osoby udzielające informacji - Grzegorz Cieślak, inspektor nadzoru 4

5 3.4. Data wizji lokalnej Luty Wytyczne, sugestie, ograniczenia i uwagi inwestora 1. Obniżenie kosztów ogrzewania budynków 2. Wykorzystane kredytu bankowego i pomocy Państwa na warunkach określonych w Ustawie term. 3. Dokumenty i dane źródłowe wykorzystane przy opracowaniu audytu oraz wytyczne 3.6. Zadeklarowany maksymalny wkład własny na pokrycie kosztów termomodernizacji Inwestor przewiduje środki własne w wysokości Kwota kredytu możliwa do zaciągnięcia przez Inwestora zł zł 5

6 4.d.Charakterystyka energetyczna budynku L.p. Wyszczególnienie Jedn. Stan istniejący 1 Zamówiona moc cieplna dla cwu [kw] 754,65 2 Zapotrzebowanie na moc cieplną na cwu [kw] 754,65 6

7 4f. Charakterystyka instalacji ciepłej wody użytkowej L.p. Rodzaj danych Dane w stanie istniejącym 1. Rodzaj instalacji Własna kotłownia gazowa zlokalizowana w osobnym budynku. Zbiorniki akumulacyjne, cyrkulacja. Rury stalowe nie zaizolowane z złym stanie technicznym 2. Piony i ich izolacja nie 3. Opomiarowanie (wodomierze indywidualne) brak wodomierzy 4. Zbiornik akumulacyjny tak 7

8 5.3. System zaopatrzenia w cwu. Audyt Energetyczny SPSK nr 1 w Zabrzu kolektory słoneczne Własna kotłownia gazowa zlokalizowana w osobnym budynku. Zbiorniki akumulacyjne, cyrkulacja. Rury stalowe nie zaizolowane z złym stanie technicznym 5.4. Zbiorcze zestawienie oceny stanu istniejącego budynku i możliwości poprawy zawiera poniższa tabela: L.p. Charakterystyka stanu istniejącego Możliwości i sposób poprawy 1 Instalacja ciepłej wody użytkowej Instalacja kolektorów słonecznych dla całego Własna kotłownia gazowa zlokalizowana w szpitala osobnym budynku. Zbiorniki akumulacyjne, cyrkulacja. Rury stalowe nie zaizolowane z złym stanie technicznym 8

9 6. Wykaz rodzajów usprawnień i przedsięwzięć termomodernizacyjnych wybranych na podstawie oceny stanu technicznego. L.p. Rodzaj usprawnień lub przedsięwzięć Sposób realizacji Podwyższenie sprawności instalacji ciepłej Instalacja kolektorów słonecznych dla całego wody użytkowej szpitala 9

10 7. Określenie optymalnego wariantu przedsięwzięcia termomodernizacyjnego 7.1. Wskazanie rodzajów usprawnień termomodernizacyjnych dotyczących zmniejszenia zapotrzebowania na ciepło L.p. Rodzaj usprawnień lub przedsięwzięć Sposób realizacji Podwyższenie sprawności instalacji ciepłej Instalacja kolektorów słonecznych dla całego wody użytkowej szpitala 10

11 7.2. Ocena opłacalności i wyboru usprawnień dot. zmniejszenia strat przez przenikanie przez przegrody i zapotrzebowanie na ciepło na ogrzanie powietrza wentylacyjnego W niniejszym rozdziale w kolejnych tabelach dokonuje się: a) Oceny opłacalności i wyboru optymalnych usprawnień prowadzących do zmniejszenia ciepła przez przenikanie przez przegrody zewnętrzne b) Oceny opłacalności i wyboru optymalnego wariantu przedsięwzięcia polegającego na wymianie okien i/lub drzwi oraz zmniejszenie zapotrzebowania na ciepło na ogrzanie powietrza wentylacyjnego c) Oceny opłacalności i wyboru optymalnego wariantu przedsięwzięcia dotyczącego zmniejszenia zapotrzebowania na ciepło na przygotowanie ciepłej wody użytkowej d) Zestawienie optymalnych usprawnień i przedsięwzięć w kolejności rosnącej wartości prostego czasu zwrotu nakładów (SPBT) charakteryzującego każde usprawnienie 11

12 Ocena i wybór przedsięwzięcia termomodernizacyjnego prowadzącego do zmniejszenia zapotrzebowania na ciepło na przygotowanie ciepłej wody użytkowej Instalujemy kolektory słoneczne na potrzeby produkcji ciepłej wody użytkowej. Obliczeniowe zapotrzebowanie na ciepło i moc cieplną na potrzeby przygotowania ciepłej wody użytkowej stan obecny po modernizacji 1. Liczba jednostek odniesienia L= osób 2. Jednostkowe dobowe zapotrzebowanie na ciepłą Vcw = 24,1 24,1 l/os 3. Ciepło właściwe wody cw = 4,19 4,19 kj/kg*k 4. Gęstość wody ρ = kg/m 3 5. Temperatura wody ciepłej ϴcw = C 6. Temperatura wody zimnej ϴo = C 7. Współczynnik korekcyjny kt = 1 1,28 8. Czas użytkowania tu,z = doba 9. Roczne zapotrzebowanie ciepła użytkowego QW,nd = , ,27104 kwh/a 10. Sprawność wytwarzania ciepła ηw,g = 0,92 0, Sprawność przesyłu ciepłej wody *) ηw,p = 0,4 0,4 0, Sprawność akumulacji ηw,s = 0,85 0, Sprawność sezonowa wykorzystania ηw,r = 1,00 1, Sprawność całkowita ηw,tot = 0,31 0,31 0, Roczne zapotrzebowanie ciepła końcowego QK,W = , , ,61 kwh/a 16. Roczne zapotrzebowanie ciepła końcowego QK,W = 7319, , ,35 GJ/a 17. Średnie godzinowe zapotrzebowanie cwu Vhśr=(L*Vcw)/(12*1000) = 2,747 2,747 m 3 /h 18. Wsp. godzinowej nierównomierności rozbioru Nh=9,32*L^-0,244 = 1,62 1, Zapotrzebowanie na ciepło na ogrzanie 1m 3 wody Qcwj=cw*ρ*(Qcw-Qo)/ηwtot/10^6 = 0,61 0,47 GJ/m Max. moc cwu qcwmax=vhśred*qcwj*278*nh = 754,65 581,46 kw 21. Średnia moc cwu qcwśr=qcwumax/nh = 465,83 358,93 kw 12

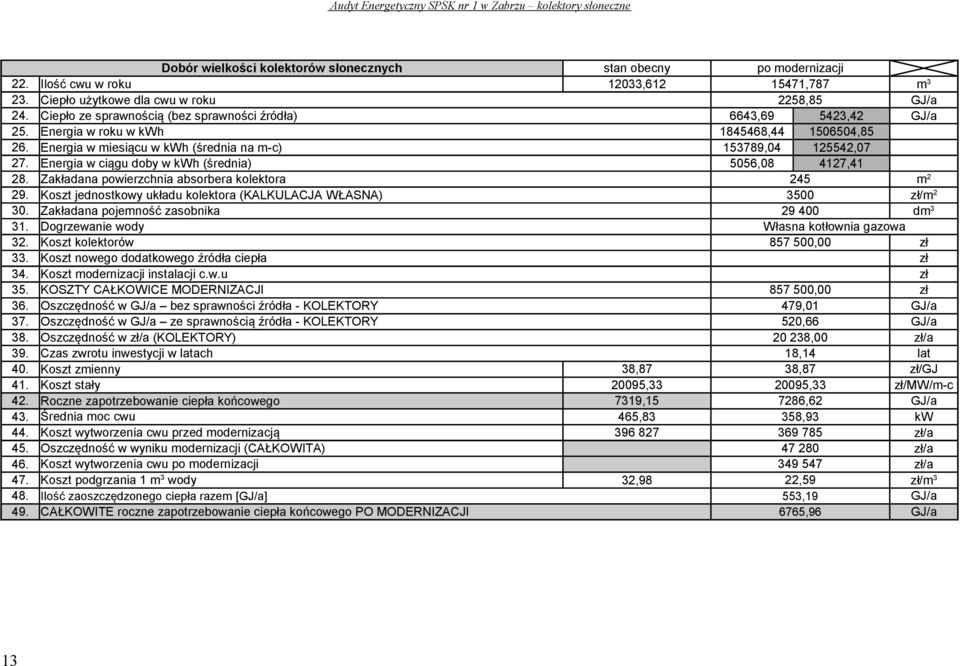

13 Dobór wielkości kolektorów słonecznych stan obecny po modernizacji 22. Ilość cwu w roku 12033, ,787 m Ciepło użytkowe dla cwu w roku 2258,85 GJ/a 24. Ciepło ze sprawnością (bez sprawności źródła) 6643, ,42 GJ/a 25. Energia w roku w kwh , , Energia w miesiącu w kwh (średnia na m-c) , , Energia w ciągu doby w kwh (średnia) 5056, , Zakładana powierzchnia absorbera kolektora 245 m Koszt jednostkowy układu kolektora (KALKULACJA WŁASNA) 3500 zł/m Zakładana pojemność zasobnika dm Dogrzewanie wody Własna kotłownia gazowa 32. Koszt kolektorów ,00 zł 33. Koszt nowego dodatkowego źródła ciepła zł 34. Koszt modernizacji instalacji c.w.u zł 35. KOSZTY CAŁKOWICE MODERNIZACJI ,00 zł 36. Oszczędność w GJ/a bez sprawności źródła - KOLEKTORY 479,01 GJ/a 37. Oszczędność w GJ/a ze sprawnością źródła - KOLEKTORY 520,66 GJ/a 38. Oszczędność w zł/a (KOLEKTORY) ,00 zł/a 39. Czas zwrotu inwestycji w latach 18,14 lat 40. Koszt zmienny 38,87 38,87 zł/gj 41. Koszt stały 20095, ,33 zł/mw/m-c 42. Roczne zapotrzebowanie ciepła końcowego 7319, ,62 GJ/a 43. Średnia moc cwu 465,83 358,93 kw 44. Koszt wytworzenia cwu przed modernizacją zł/a 45. Oszczędność w wyniku modernizacji (CAŁKOWITA) zł/a 46. Koszt wytworzenia cwu po modernizacji zł/a 47. Koszt podgrzania 1 m 3 wody 32,98 22,59 zł/m Ilość zaoszczędzonego ciepła razem [GJ/a] 553,19 GJ/a 49. CAŁKOWITE roczne zapotrzebowanie ciepła końcowego PO MODERNIZACJI 6765,96 GJ/a 13

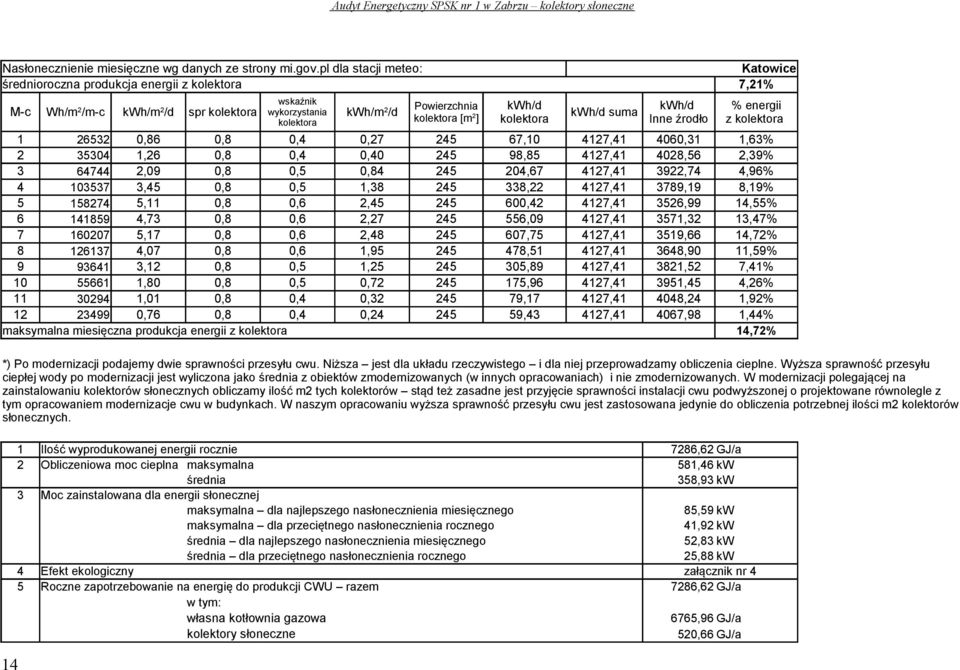

14 Nasłonecznienie miesięczne wg danych ze strony mi.gov.pl dla stacji meteo: Katowice średnioroczna produkcja energii z kolektora 7,21% wskaźnik M-c Wh/m 2 /m-c kwh/m 2 /d spr kolektora wykorzystania kwh/m 2 Powierzchnia kwh/d /d kwh/d suma kolektora kolektora [m 2 ] kolektora ,86 0,8 0,4 0, , , ,31 1,63% ,26 0,8 0,4 0, , , ,56 2,39% ,09 0,8 0,5 0, , , ,74 4,96% ,45 0,8 0,5 1, , , ,19 8,19% ,11 0,8 0,6 2, , , ,99 14,55% ,73 0,8 0,6 2, , , ,32 13,47% ,17 0,8 0,6 2, , , ,66 14,72% ,07 0,8 0,6 1, , , ,90 11,59% ,12 0,8 0,5 1, , , ,52 7,41% ,80 0,8 0,5 0, , , ,45 4,26% ,01 0,8 0,4 0, , , ,24 1,92% ,76 0,8 0,4 0, , , ,98 1,44% maksymalna miesięczna produkcja energii z kolektora 14,72% 14 kwh/d Inne źrodło 1 Ilość wyprodukowanej energii rocznie 7286,62 GJ/a 2 Obliczeniowa moc cieplna maksymalna 581,46 kw średnia 358,93 kw 3 Moc zainstalowana dla energii słonecznej maksymalna dla najlepszego nasłonecznienia miesięcznego 85,59 kw maksymalna dla przeciętnego nasłonecznienia rocznego 41,92 kw średnia dla najlepszego nasłonecznienia miesięcznego 52,83 kw średnia dla przeciętnego nasłonecznienia rocznego 25,88 kw 4 Efekt ekologiczny załącznik nr 4 5 Roczne zapotrzebowanie na energię do produkcji CWU razem 7286,62 GJ/a w tym: własna kotłownia gazowa 6765,96 GJ/a kolektory słoneczne 520,66 GJ/a % energii z kolektora *) Po modernizacji podajemy dwie sprawności przesyłu cwu. Niższa jest dla układu rzeczywistego i dla niej przeprowadzamy obliczenia cieplne. Wyższa sprawność przesyłu ciepłej wody po modernizacji jest wyliczona jako średnia z obiektów zmodernizowanych (w innych opracowaniach) i nie zmodernizowanych. W modernizacji polegającej na zainstalowaniu kolektorów słonecznych obliczamy ilość m2 tych kolektorów stąd też zasadne jest przyjęcie sprawności instalacji cwu podwyższonej o projektowane równolegle z tym opracowaniem modernizacje cwu w budynkach. W naszym opracowaniu wyższa sprawność przesyłu cwu jest zastosowana jedynie do obliczenia potrzebnej ilości m2 kolektorów słonecznych.

15 Zestawienie optymalnych ulepszeń termomodernizacyjnych zmierzające do zmniejszenia zapotrzebowania na ciepło w wyniku zmniejszenia strat przenikania ciepła przez przegrody budowlane oraz warianty przedsięwzięć termomodernizacyjnych dotyczących modernizacji systemu wentylacji i systemu przygotowania ciepłej wody użytkowej uszeregowane wg rosnącej wartości SPBT Pow. Cena Planowane Całkowity SPBT Lp Rodzaj i zakres usprawnienia termomodernizacyjnego jedn. koszty koszt jedn. robót robót [m 2 ] [zł/m 2 ] [zł] [zł] [lata] 1 Modernizacja: wspamaganie podgrzewania ciepłej wody użytkowej poprzez zastosowanie baterii kolektorów słonecznych. 0, ,14 Ogółem

16 7.3. Rodzaje ulepszeń termomodernizacyjnych składające się na optymalny wariant przedsięwzięcia termomoderniazacyjnego poprawiający sprawność cieplną systemu grzewczego. w t0 = 1,00 w d0 = 1,00 η 0 = 0,690 Nie przewiduje się modernizacji instalacji centralnego ogrzewania L.p. Rodzaj ulepszeń tremomodernizacyjnych Współczynniki sprawności Stan istniejacy Stan po termomodernizacji 1. Wytwarzanie ciepła *) η g = 1,00 η g = 1,00 2. Przesyłanie ciepła η d = 0,92 η d = 0,92 3. Sprawnośc regulacji i wykorzystania η e = 0,75 η e = 0,75 4. Akumulacji ciepła η s = 1,00 η s = 1,00 5. Sprawność całkowita systemu *) η g η d η e η s = 0,690 η g η d η e η s = 0, Uwzględnienie przerw tygodniowych w t0 = 1,00 w t1 = 1,00 7. Uwzględnienie przerw dobowych w d0= 1,00 w d1= 1,00 16

17 7.4. Wybór optymalnego wariantu przedsięwzięcia Niniejszy rozdział obejmuje: a.określenie wariantów przedsięwzięć termomodernizacyjnych b.ocenę wariantów przedsięwzięć termomodernizacyjnych pod względem spełnienia wymagań ustawowych c.wskazanie optymalnego wariantu przedsięwzięcia termomodernizacyjnego Określenie wariantów przedsięwzięć termomodernizacyjnych W tabeli poniżej zastosowano następujące skrótowe określenia usprawnień zestawionych w pkt oraz 7.3.: I Modernizacja: wspamaganie podgrzewania ciepłej wody użytkowej poprzez zastosowanie baterii kolektorów słonecznych. Do analizy przyjęto następujące warianty usprawnień: Nr Zakres / nr wariantu 1### I Modernizacja: wspamaganie podgrzewania ciepłej wody użytkowej poprzez zastosowanie baterii kolektorów słonecznych. x 17

18 7.4.2.Obliczenie oszczędności kosztów dla wariantów przedsięwzięcia termomodernizacyjnego Q 0 =w d0* Q 0c0 /η q 0 =q 0co q 1 =q 1co +q 1cw O or =Q 0* O z +q 0* O m* 12 O 1r =Q 1* O z +q 1* O m* 12 w d0= 1,00 w t0= 1,00 ΔO r = O r0 - O r1 w d1= 1,00 w t1= 1,00 nr war. Q 0c0 q 0co η g0 η d0 η e0 η s0 Q 0cw q 0cw Q 0 q 0 O 0r ΔOr N Q 0c1 q 0co η g1 η d1 η e1 η s1 Q 1cw q 0cw Q 1 q 1 O 1r GJ kw GJ kw GJ kw zł zł zł st.istn. 0,00 0,00 0, ,15 465,83 0,00 0, ,00 0,00 0, ,43 358,93 0,00 0,

19 7.4.3.Dokumentacja wyboru optymalnego wariantu przedsięwzięcia termomodernizacyjnego Audyt Energetyczny SPSK nr 1 w Zabrzu kolektory słoneczne Maksymalna premia oznaczona jest określeniem (Premia!) L.p. Wariant przedsięwzięcia termomodernizacyjnego Planowane Roczna Procentowa Planowana kwota Premia termomodernizacyjna koszty oszczędność oszczędność środków własnych całkowite kosztów zapotrzebowa- i kwota kredytu 20% 16% rocznej energii nia na energię kredytu kosztów oszczędności [(Q 0 -Q 1 )/Q 0 ] całkowitych kosztów energii zł zł *100% zł, % zł zł zł , ,00% ,00% (Premia!) I Modernizacja: wspamaganie podgrzewania ciepłej wody użytkowej poprzez zastosowanie baterii kolektorów słonecznych. Dwukrotność 19

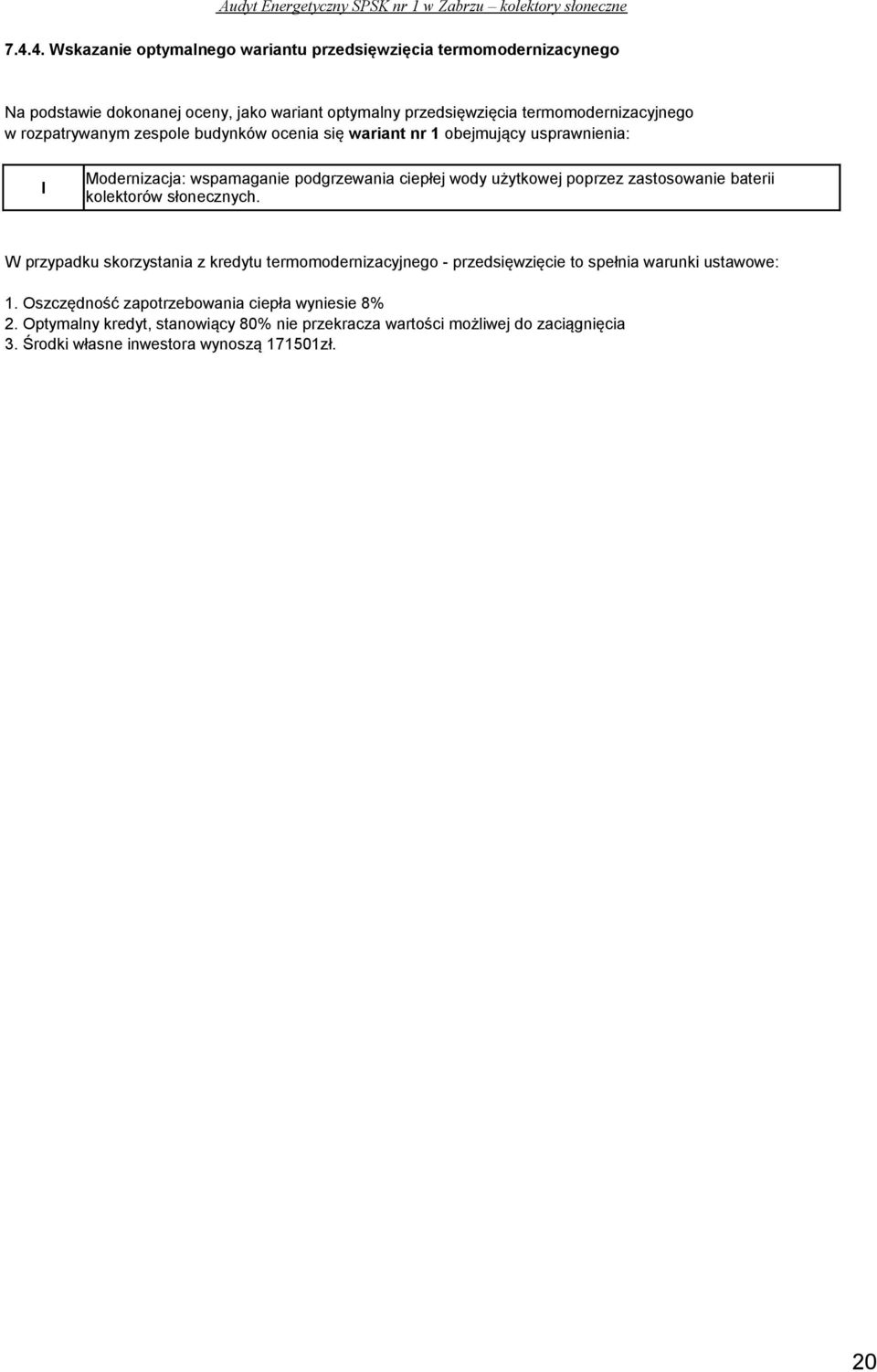

20 Wskazanie optymalnego wariantu przedsięwzięcia termomodernizacynego Na podstawie dokonanej oceny, jako wariant optymalny przedsięwzięcia termomodernizacyjnego w rozpatrywanym zespole budynków ocenia się wariant nr 1 obejmujący usprawnienia: I Modernizacja: wspamaganie podgrzewania ciepłej wody użytkowej poprzez zastosowanie baterii kolektorów słonecznych. W przypadku skorzystania z kredytu termomodernizacyjnego - przedsięwzięcie to spełnia warunki ustawowe: 1. Oszczędność zapotrzebowania ciepła wyniesie 8% 2. Optymalny kredyt, stanowiący 80% nie przekracza wartości możliwej do zaciągnięcia 3. Środki własne inwestora wynoszą zł. 20

21 8. Opis techniczny optymalnego wariantu przedsięwzięcia termomodernizacyjnego przewidzianego do realizacji Opis robót W ramach wskazanego wariantu przedsięwzięcia termomodernizacyjnego należy wykonać następujące prace: 1 Modernizacja: wspamaganie podgrzewania ciepłej wody użytkowej poprzez zastosowanie baterii kolektorów słonecznych. Do wykonania prace za kwotę zł Koszty audytu i projektów: zł Ogółem: zł 8.2. Charakterystyka finansowa ( w przypadku korzystania z kredytu termomodernizacyjnego). Kalkulowany koszt robót wyniesie: Udział środków własnych inwestora: Kredyt bankowy: Przewidywana premia termomodernizacyjna: Czas zwrotu nakładów SPBT (lata) zł zł zł zł 18,14 21

22 8.3. Dalsze działania w przypadku skorzystania z kredytu termomodernizacyjnego Dalsze działania inwestora obejmują: 1. Złożenie wniosku kredytowego i podpisanie umowy kredytowej, wykonanie projektów technicznych. 2. Zawarcie umowy z wykonawcami projektu i robót. 3. Realizacja robot i odbiór techniczny. 4. Wystąpienie o premię termomodernizacyjną. 5. Ocena rezultatów przedsięwzięcia ( po pierwszym sezonie grzewczym). 22

23 ZAŁĄCZNIKI DO AUDYTU Załącznik nr 1 Załącznik nr 2 Obliczeniowe zapotrzebowanie na ciepło i moc cieplną na potrzeby przygotowania ciepłej wody użytkowej Podział zmierzonego zużycia cwu Załącznik nr 3 Taryfa dla ciepłej wody użytkowej Załącznik nr 4 Analiza zmniejszenia emisji zanieczyszczeń Załącznik nr 5 Analiza finansowa przy uwzględnieniu dofinansowania 23

24 Załącznik nr 1 Obliczeniowe zapotrzebowanie na ciepło i moc cieplną na potrzeby przygotowania ciepłej wody użytkowej stan obecny po modernizacji 1. Liczba jednostek odniesienia L= osób 2. jednostkowe dobowe zapotrzebowanie na ciepłą Vcw = 24,1 24,1 l/os 3. ciepło właściwe wody cw = 4,19 4,19 kj/kg*k 4. gęstość wody ρ = kg/m 3 5. temperatura wody ciepłej ϴcw = C 6. temperatura wody zimnej ϴo = C 7. współczynnik korekcyjny kt = 1 1,28 8. czas użytkowania tu,z = doba 9. roczne zapotrzebowanie ciepła użytkowego QW,nd = , ,27104 kwh/rok 10. sprawność wytwarzania ciepła ηw,g = 0,92 0, sprawność przesyłu ciepłej wody *) ηw,p = 0,40 0,40 0, sprawność akumulacji ηw,s = 0,85 0, sprawność sezonowa wykorzystania ηw,r = 1,00 1, sprawność całkowita ηw,tot = 0,31 0, roczne zapotrzebowanie ciepła końcowego QK,W = , ,16 kwh/a 16. roczne zapotrzebowanie ciepła końcowego 7319, ,62 GJ/a 17. Średnie godzinowe zapotrzebowanie cwu Vhśr=(L*Vcw)/(12*1000) = 2,747 2,747 m 3 /h 18. Wsp. godzinowej nierównomierności rozbioru Nh=9,32*L^-0,244 = 1,62 1, Zapotrzebowanie na ciepło na ogrzanie 1m 3 wody Qcwj=cw*ρ*(Qcw-Qo)/ηwtot/10^6 = 0,61 0,47 GJ/m Max. moc cwu qcwmax=vhśred*qcwj*278*nh = 754,65 581,46 kw 21. Średnia moc cwu qcwśr=qcwumax/nh = 465,83 358,93 kw *) Po modernizacji podajemy dwie sprawności przesyłu cwu. Niższa jest dla układu rzeczywistego i dla niej przeprowadzamy obliczenia cieplne. Wyższa sprawność przesyłu ciepłej wody po modernizacji jest wyliczona jako średnia z obiektów zmodernizowanych (w innych opracowaniach) i nie zmodernizowanych. W modernizacji polegającej na zainstalowaniu kolektorów słonecznych obliczamy ilość m2 tych kolektorów stąd też zasadne jest przyjęcie sprawności instalacji cwu podwyższonej o projektowane równolegle z tym opracowaniem modernizacje cwu w budynkach. W naszym opracowaniu wyższa sprawność przesyłu cwu jest zastosowana jedynie do obliczenia potrzebnej ilości m2 kolektorów słonecznych. Liczba jednostek odniesienia, jednostkowe dobowe zapotrzebowanie na ciepłą i czas użytkowania obliczone wg danych rzeczywistych (Załącznik nr 2) QK,W = 24

25 Załącznik nr 2 Podział zmierzonego zużycia cwu Budynek 1 1a 4 5 Reszta Całość Ilość łóżek Zużycie dobowe (łóżka) [dm 3 ] 10457,4 5228, ,5 0 Ilość zatrudnionych Zużycie dobowe (zatrudnieni) [dm 3 ] 791,8 678,7 603,3 150,8 1591,2 Zużycie dobowe razem [dm 3 ] 11249,2 5907, ,3 2438,3 1591, ,4 Zużycie roczne razem [dm 3 ] Ilość jednostek odniesienia (łóżka+zatrudnieni) Zużycie dobowe na jednostkę odniesienia [dm 3 /j.o.] 33,3 24,2 39,6 35,9 3,8 24,1 Obliczeniowa ilość dni Obliczeniowe roczne zużycie cwu [dm 3 ] Ilość wszystkich zatrudnionych Zmierzone średnie zużycie cwu na miesiąc [dm 3 ] Zmierzone roczne zużycie cwu [dm 3 ]

26 Załącznik nr 3 Nośnik energii cieplnej Taryfa dla ciepłej wody użytkowej Wartość opałowa Cena jednostkowa Koszty stałe roczne OGÓŁEM Zapotrzebow anie na moc Taryfa opłat (z VAT) Opłata za Rodzaj źródła ciepła ciepło moc cieplną GJ/m 3 zł/m 3 zł/rok kw zł/gj zł/mw/m-c Kotłownia gazowa gaz ziemny 0, , ,56 779,40 38, ,33 Składniki kosztów stałych Wyszczególnienie Ilość Wartość jednostkowa Razem Opłata za moc umowną , ,56 Amortyzacja Naprawy, przeglądy Obsługa Energia elektryczna , , , ,00 Obliczenie opłaty zmiennej i stałej za paliwo gazowe (na podstawie taryfy gazowej) Wyszczególnienie godziny moc Wartości j.m. cena netto VAT zamówiona częściowe SUMA Opłata zmienna za paliwo (za gaz) m3 0, ,11 Opłata zmienna sieciowa (transport gazu) m3 0, ,27 Taryfa opłat (z VAT) Opłata za 1,38 Opłata zmienna [zł/gj] Opłata stała za paliwo (abonament) m-c 143, ,46 Opłata stała sieciowa (moc zamówiona) moc/h 0, , ,13 Opłata stała [zł/mw/m-c] 26

27 Załącznik nr 4 Analiza zmniejszenia emisji zanieczyszczeń Poniżej przedstawiono założenia obliczeniowe i efekt ekologiczny planowanych działań modernizacyjnych. 1) Opis źródła ciepła: Własna kotłownia gazowa Źródło zasilania Własna kotłownia gazowa wydajność cieplna 1,4 Mw t Wskaźniki unosu SO 2 NO x kg/10 6 m 3 2*s 1280 CO CO Pył 15 Parametry paliwa Rodzaj paliwa Wartość opałowa [GJ/m 3 ] Zawartość siarki s [mg/m 3 ] Gaz ziemny GZ-50 0, Obliczenia zużycia paliwa Przed Po modernizacją modernizacji Roczne zapotrzebowanie na ciepło z uwzględnieniem lokalnych sprawności [GJ/a] 7 319, ,96 Oszczędność energii cieplnej po termomodernizacji [GJ/a] 553,19 Procent oszczędności paliwa łącznie 7,56% Obliczeniowe roczne zużycie gazu ziemnego [10 6 m 3 /a] 0, , Wyniki obliczeń efektu ekologicznego dla własnej kotłowni gazowej (GZ-50) Lp Substancja Emisja w stanie Efekt Emisja w stanie projektowanym ekologiczny odniesienia [kg/a] [kg/a] [kg/a] Redukcja [%] 1 SO 2 16, , , ,6 2 NO x 263, , , ,6 3 CO 74, , , ,6 4 CO , , , ,6 5 Pył 3, , , ,6 27

28 Wyliczenie efektu ekologicznego E r = E n x k an gdzie: E r emisja równoważna w Mg, E n redukcja emisji danego zanieczyszczenia w Mg (w odniesieniu do okresu rocznego), k an współczynnik toksyczności danego zanieczyszczenia, wynoszący dla SO 2 =1; dla NO 2 =2,9; dla CO=0,5; dla pyłu=2,9 Koszt inwestycji netto [tys zł] Wielkość charakterystyczna Er [Mg] Wskaźnik jednostkowych kosztów inwestycji [tys.zł netto/mg] = 1 / ,

29 Załącznik nr 5 Audyt Energetyczny SPSK nr 1 w Zabrzu kolektory słoneczne Audyt Energetyczny SPSK nr 1 w Zabrzu kolektory słoneczne Analiza finansowa przy uwzględnieniu dofinansowania Planowane koszty całkowite Roczna oszczędność kosztów energii SPBT Kwota środków własnych Kwota kredytu Dofinansowanie do kwoty kredytu przez Wojewódzki Fundusz Ochrony Środowiska i Gospodarki Wodnej w Katowicach Kwota kredytu po uwzględnieniu dofinansowania SPBT po uwzględnieniu dofinansowania zł zł lata zł zł % zł zł lata , ,00 18, , ,00 40, , ,00 12,33 29
