1 Ruukki w Polsce produkty i systemy efektywne energetycznie 1 01/2013

2 Zawartość prezentacji 1. Badanie postaw dotyczących efektywności energetycznej i zrównoważonego budownictwa 2. Aktualne regulacje prawne w Polsce 3. Efektywność energetyczna wg Ruukki 2

3 Badanie postaw dotyczących efektywności energetycznej i zrównoważonego budownictwa Obszar badania: Szwecja, Polska, UK, Niemcy Respondenci: inwestorzy, konsultanci, deweloperzy z rynku non-residential Wnioski: Efektywność energetyczna to kwestia: - wspólna dla wszystkich grup, - coraz częściej poruszana, - coraz ważniejsza, - przyszłościowa. Zrównoważone budownictwo: - różnice postaw w badanych krajach, - najniższa świadomość w Polsce, ale widać wyraźne przyspieszenie. Całość raportu: 3

4 Czynniki wpływające na zwiększenie efektywności energetycznej w Polsce Efektywność energetyczna w Polsce jest obecnie na znacznie niższym poziomie niż średnia efektywność energetyczna w Unii Europejskiej. Increased awareness EU subsidies to make buildings more energy efficient EU directive for energy efficiency for buildings Higher energy prices 4

5 Aktualne regulacje prawne w Polsce Pakiet klimatyczno-energetyczny 20/20/20 Zmniejszenie emisji gazów cieplarnianych o 20% w stosunku do roku 1990 Zmniejszenie zużycia energii o 20% w porównaniu z prognozami dla UE na 2020 r. Zwiększenie udziału odnawialnych źródeł energii z 8,5% do 20% całkowitego zużycia energii w UE (Polska z 7 do 15%) Dyrektywa 2010/31/UE w sprawie charakterystyki energetycznej budynków Wszystkie wybudowane lub oddane do użytku budynki po 9 lipca 2013 będą musiały spełniać wymogi tej dyrektywy Wprowadzono pojęcie budynku o niemal zerowym zużyciu energii Ustawa OZE Nowe Warunki Techniczne proj. luty

6 Aktualne regulacje prawne Nowe Warunki Techniczne proj. luty 2013 Dostosowanie przepisów do dyrektyw unijnych, związanych z efektywnością energetyczną Podano maksymalne wartości EP dla budynków, np. 110 kwh/m2/rok dla budynków wielorodzinnych, magazynowych, gospodarczych i produkcyjnych Szczelność: n 50 bez zmian 1,5 oraz 3,0 1/h Zmieniono wartości współczynnika U (następny slajd) 6

7 Aktualne regulacje prawne Nowe współczynniki U c Rodzaj przegrody i temperatura Współczynnik przenikania ciepła U c (max) [W/(m 2 *K)] Obecnie do od od od U max Ściany zewnętrzne: a) przy t 16 C 0,28 0,25 0,23 0,20 0,30 b) przy 8 C t 16 C 0,65 0,45 0,45 0,45 0,65 c) przy t < 8 C 0,90 0,90 0,90 0,90 0,90 Dachy, stropodachy i stropy pod nieogrzewanymi poddaszami lub nad przejazdami a) przy t 16 C 0,25 0,20 0,18 0,15 0,25 b) przy 8 C t 16 C 0,50 0,30 0,30 0,30 0,50 c) przy t < 8 C 0,70 0,70 0,70 0,70 0,70 Stropy nad pomieszczeniami nieogrzewanymi i zamkniętymi przestrzeniami podpodłogowymi a) przy t 16 C 0,45 0,25 0,25 0,25 0,80 b) przy 8 C t 16 C 1,20 0,30 0,30 0,30 1,20 c) przy t < 8 C 1,50 1,00 1,00 1,00 1,50 7

8 Efektywność energetyczna wg Ruukki Energia odnawialna Oszczędność energii Efektywność materiałowa Maksymalizacja zysków energetycznych dzięki użyciu pali Ruukki energy oraz zintegrowanych kasetonów PV. Płyta Ruukki energy zmniejsza koszty i emisje CO 2 w całym okresie eksploatacji obiektu. Projekt lżejszych do 10% blach trapezowych nośnych skutkuje o 10% mniejszym oddziaływaniem materiału na środowisko. Fasada Ruukki Liberta Solar zamieniająca promienie słońca w energię. Oszczędność do 30% w zakresie kosztów ogrzewania budynku. Symulacje Ruukki energy; długofalowa optymalizacja obudowy dla danego projektu (np. cieńsza izolacja). Płyta Ruukki life najbardziej ekologiczna płyta warstwowa na rynku. Gwarantuje wysoką punktację w systemach LEED i BREEAM. Wysokowytrzymała stal Ruukki; potrzebna jest mniejsza ilość surowców. Pełna dokumentacja środowiskowa. 8

9 Oszczędność energii i efektywność materiałowa Płyty warstwowe znakomite parametry izolacyjne płyt poliuretanowych Trzy rodzaje rdzenia: - poliuretan, PIR - wełna mineralna - styropian Grubości od 40 mm do 200 mm współczynnik przenikalności cieplnej U: 0,51 do 0,10 W/m 2 K współczynnik przewodności cieplnej λ = 0,021-0,022 W/mK ( dla rdzenia PU ) przykładowo: SPB 100 PU : U= 0,21 W/m2K SPE 200 PU : U = 0,1 W/m2K 9

10 Efektywność energetyczna Płyty warstwowe Ruukki ENERGY Energooszczędne płyty warstwowe Ruukki to rozwiązanie obudowy o zwiększonej szczelności: n 50 < 0.6 1/h Zastosowanie: - budynki przemysłowe - obiekty handlowe - centra logistyczne - magazyny Energooszczędne płyty warstwowe Ruukki ENERGY obniżają koszty eksploatacji budynku oraz emisję dwutlenku węgla 10

11 Efektywność energetyczna Obudowa Ruukki ENERGY korzyści Niskie zapotrzebowanie na energię do ogrzewania i chłodzenia Oszczędności w rachunkach za ogrzewanie do 30% Niska emisja CO 2 Możliwość uzyskania kredytów LEED i BREEAM Dobry klimat wewnętrzny Brak przeciągów Stabilna temperatura Dobra izolacja akustyczna Wysoka jakość obudowy Niskie ryzyko kondensacji Niskie ryzyko wystąpienia pleśni Wysoka trwałość budynku Wysoka wartość nieruchomości Odpowiedzialność i wizerunek Niższe koszty eksploatacji Wysoka jakość 11

12 Efektywność energetyczna Powłoka Ruukki ENERGY Dużo niższa temperatura na powierzchni powłoki Ugięcie płyty mniejsze o 25% Mniejsze zapotrzebowanie na energię w aspekcie chłodzenia obiektu i pomieszczeń 12

13 Energia odnawialna System kasetonów Ruukki Liberta Solar Fasada Solar jest całkowicie zintegrowanym systemem konwertującym promieniowanie słoneczne na energię elektryczną. Niewidoczne przewody, brak przejść przez ściany, wszystkie przewody ukryte za kasetonami. Fasada solarna jest znakomitym sposobem na użycie powierzchni budynków do produkcji energii szczególnie w zatłoczonych miastach, z niewielką ilością miejsca na poziomie gruntu. Najbardziej istotnym przesłaniem fasady solarnej jest aspekt ekologiczny. 13

14 Energia odnawialna Panele solarne - specyfikacja Moduł solarny: Wymiary: 5500 x 500 x 60 mm Dostawa w zestawach po 14 sztuk Zestawy mogą być łączone ze sobą Kolor: Laminat PV*: Ciemny niebieski Rama modułu: RR45 Grafitowy metalik Moc Zestaw 14 modułów: 1.9 kw Produkcja energii Zestaw 14 modułów: ~1 900kWh/rok Montaż Mocowany do zewnętrznej okładziny płyty warstwowej Dostosowane do płyt warstwowych Ruukki 14

15 Energia odnawialna Dach solarny Ruukki Classic Solar Thermal Roof Instalacja ciepłej wody użytkowej dla budynków jednorodzinnych. Większy system (12 m 2 ) może również wspomagać ogrzewanie budynku. Na pozostałej części dachu można dodać instalację fotowoltaiczną. 15

16 Obiekt handlowy IKEA największy w Polsce Płyty energooszczędne, kasetony Liberta Rozwiązania proekologiczne stanowiły podstawę projektu i wykonania najnowszego i największego obiektu IKEA w Polsce na wrocławskich Bielanach. Obudowę obiektu stanowi system płyt energooszczędnych Ruukki oraz kasetony elewacyjne Liberta. Płyty Energy wykorzystano również do konstrukcji ścian działowych sklepu. Ocenia się, że zastosowane we wrocławskim sklepie IKEA płyty energooszczędne przyczynią się do wygenerowania znacznych oszczędności w rocznym zużyciu energii. Budowany obiekt ma 50 tys. m² powierzchni użytkowej, trzy kondygnacje, a powierzchnia ścian wynosi 10 tys. m². Sklep IKEA, Bielany Wrocławskie Dostawa Ruukki w 2013: System płyt energooszczędnych m 2 (SPD W i SPD B ENERGY) Kasetony elewacyjne Liberta m2 Partnerzy Inwestor: IKEA Generalny wykonawca: Kajima Poland 16

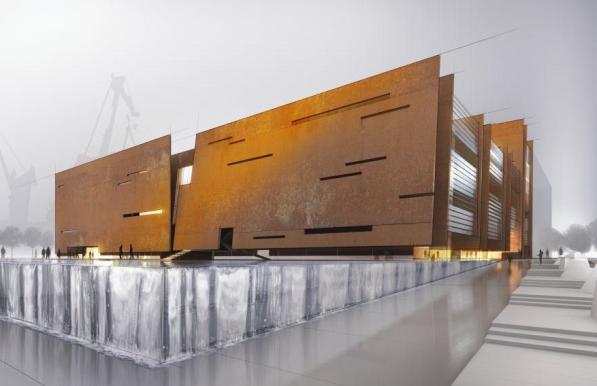

17 Europejskie Centrum Solidarności Stal COR-TEN o zwiększonej odporności na warunki atmosferyczne Europejskie Centrum Solidarności zlokalizowane jest na terenie historycznej Stoczni Gdańskiej. Głównym celem centrum jest zachowanie dziedzictwa i pamięci o ruchu Solidarności. Budynek zaprojektowany został przez architektów z pracowni FORT. Aby wzmocnić efekt wizualny, ściany elewacji wykonano ze stali COR-TEN. Łącznie Ruukki dostarczyło m 2 stali COR-TEN na potrzeby okładziny zewnętrznej i wewnętrznej obiektu. Dostawy wynosiły odpowiednio ok. 250 ton stali o grubościach 1-3 mm i 637 ton stali o grubości 5 mm. To największy projekt w Polsce, jeśli chodzi o ilość stali COR-TEN użytej do wykonania elewacji. Europejskie Centrum Solidarności: Obiekt będzie pełnił funkcję instytutu badawczo-naukowego, centrum wystawowego i biblioteki multimedialnej. Inwestor: Gdańskie Inwestycje Komunalne Sp. z o.o. Projektant: Przedsiębiorstwo Projektowo-Wdrożeniowe FORT Sp. z o.o. Wykonawca: Polimex Mostostal S.A. Realizacja inwestycji: październik 2010 październik

18 Dziękuję
