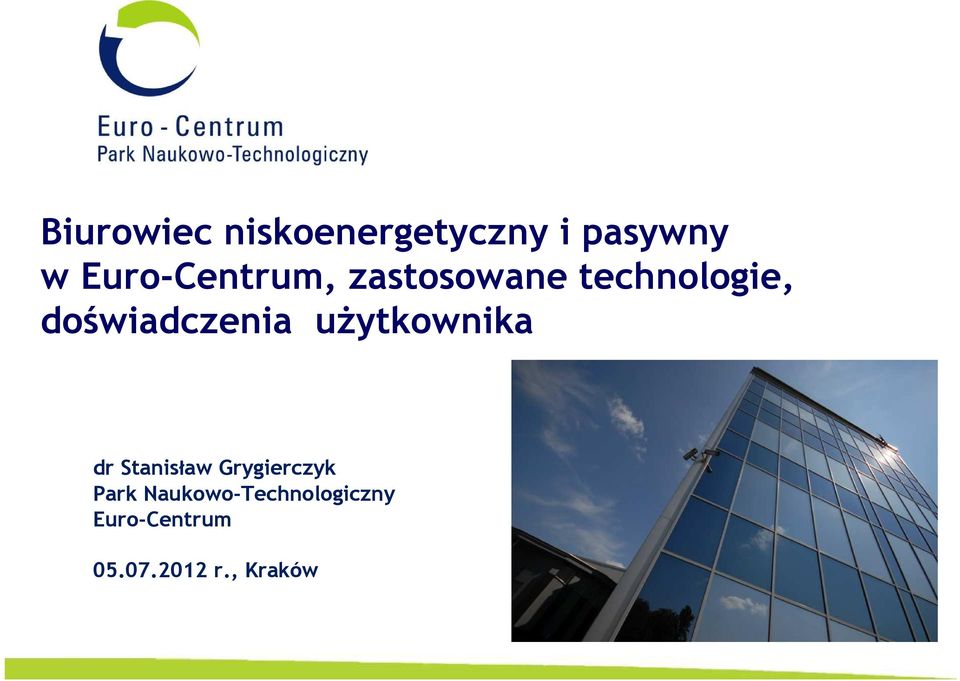

1 Biurowiec niskoenergetyczny i pasywny w Euro-Centrum, zastosowane technologie, doświadczenia użytkownika dr Stanisław Grygierczyk Park Naukowo-Technologiczny Euro-Centrum r., Kraków

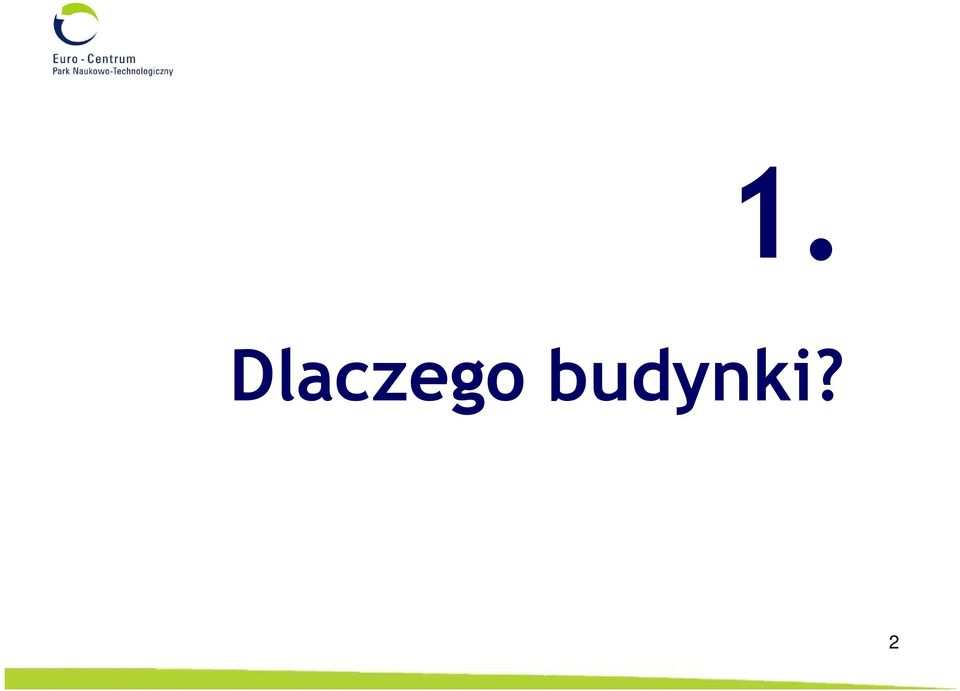

2 1. Dlaczego budynki? 2

3 Dlaczego budynki? Zużywają ok. 40% energii, są przyczyną ok. 40% emisji zanieczyszczeń do atmosfery, zużywają ok. 68% energii elektrycznej, zużywają ok. 12% zasobów słodkiej wody (88% wody pitnej), wytwarzają do 40% miejskich odpadów stałych, zajmują znaczne powierzchnie. 3

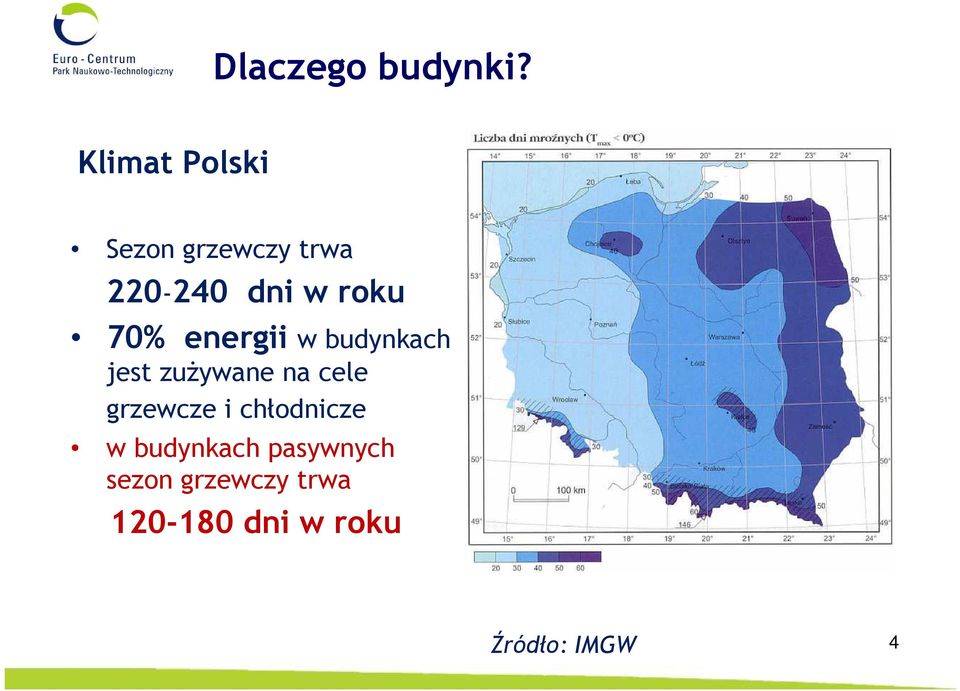

4 Dlaczego budynki? Klimat Polski Sezon grzewczy trwa dni w roku 70% energii w budynkach jest zużywane na cele grzewcze i chłodnicze w budynkach pasywnych sezon grzewczy trwa dni w roku Źródło: IMGW 4

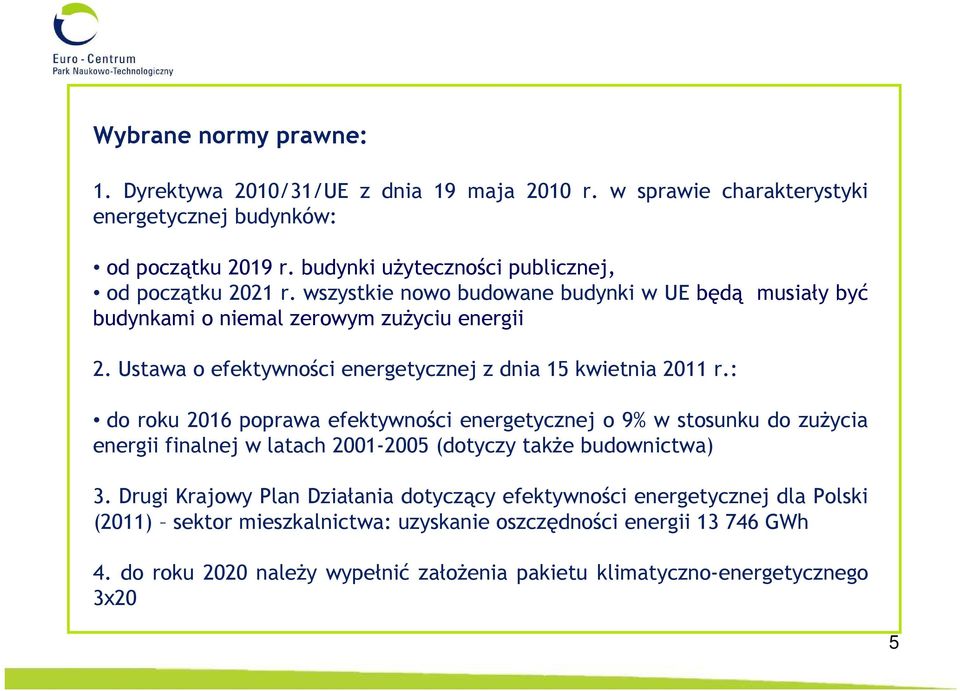

5 Wybrane normy prawne: 1. Dyrektywa 2010/31/UE z dnia 19 maja 2010 r. w sprawie charakterystyki energetycznej budynków: od początku 2019 r. budynki użyteczności publicznej, od początku 2021 r. wszystkie nowo budowane budynki w UE będą musiały być budynkami o niemal zerowym zużyciu energii 2. Ustawa o efektywności energetycznej z dnia 15 kwietnia 2011 r.: do roku 2016 poprawa efektywności energetycznej o 9% w stosunku do zużycia energii finalnej w latach (dotyczy także budownictwa) 3. Drugi Krajowy Plan Działania dotyczący efektywności energetycznej dla Polski (2011) sektor mieszkalnictwa: uzyskanie oszczędności energii GWh 4. do roku 2020 należy wypełnić założenia pakietu klimatyczno-energetycznego 3x20 5

6 Do czego powinniśmy dążyć? Porównanie standardów ochrony cieplnej budynków Kraj Polska Austria Niemcy Szwajcaria Okres Budynki z lat Budynki z lat Budynki po 1993 r. Od 1998 r. Budynki aktualnie wznoszone Planowane Budynki zgodnie z przepisami obowiązującymi od 1995 roku Planowane Dom energooszczędny Budynki aktualnie wznoszone Wskaźnik sezonowy zapotrzebowania na ciepło do ogrzewania [kwh/ (m 2 rok)] Szwecja Budynki aktualnie wznoszone Dania Budynki aktualnie wznoszone 50 Standardy innych krajów europejskich o zbliżonym do polskiego klimacie stawiają większe wymagania w zakresie ochrony cieplnej budynków. Źródło: oraz 6

7 Ile to kosztuje? Porównanie kosztów inwestycji oraz zapotrzebowania na energię budynków: pasywnego, energooszczędnego i standardowego Dom pasywny Dom energooszczędny Dom standardowy Powierzchnia netto [m 2 ] 154,2 152,0 152,0 Zapotrzebowanie energii EK [kwh/ m 2 / rok] 13,5 44,7 120,0 Koszt budowy pod klucz [zł] Koszt budowy 1 m Różnica kosztów inwestycji [zł] Różnica kosztów inwestycji [%] 31,4 8,6 0 Różnica kosztów ogrzewania [%] Czas zwrotu nakładów na realizację: budynku pasywnego lat budynku energooszczędnego kilka - kilkanaście lat Źródło: Lipińscy Domy 7

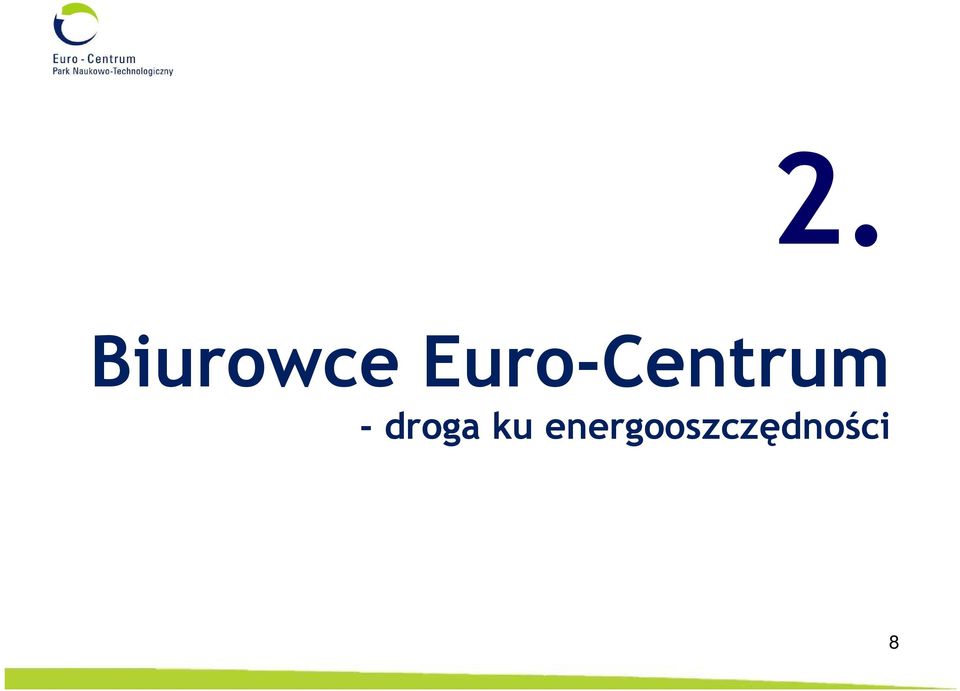

8 2. Biurowce Euro-Centrum - droga ku energooszczędności 8

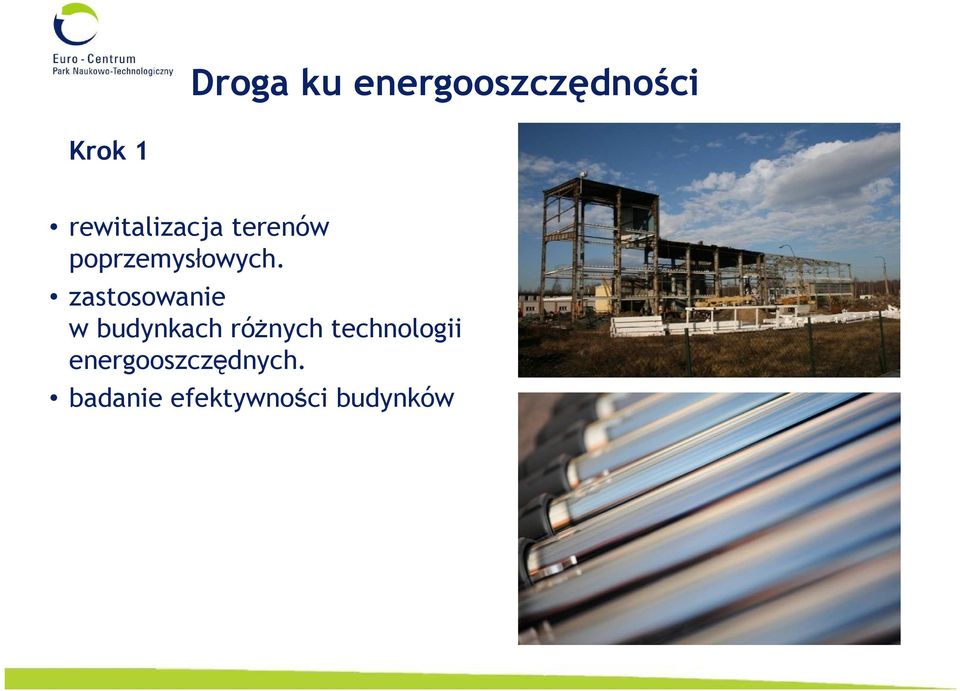

9 Droga ku energooszczędności Krok 1 rewitalizacja terenów poprzemysłowych. zastosowanie w budynkach różnych technologii energooszczędnych. badanie efektywności budynków

10 Przed rewitalizacją

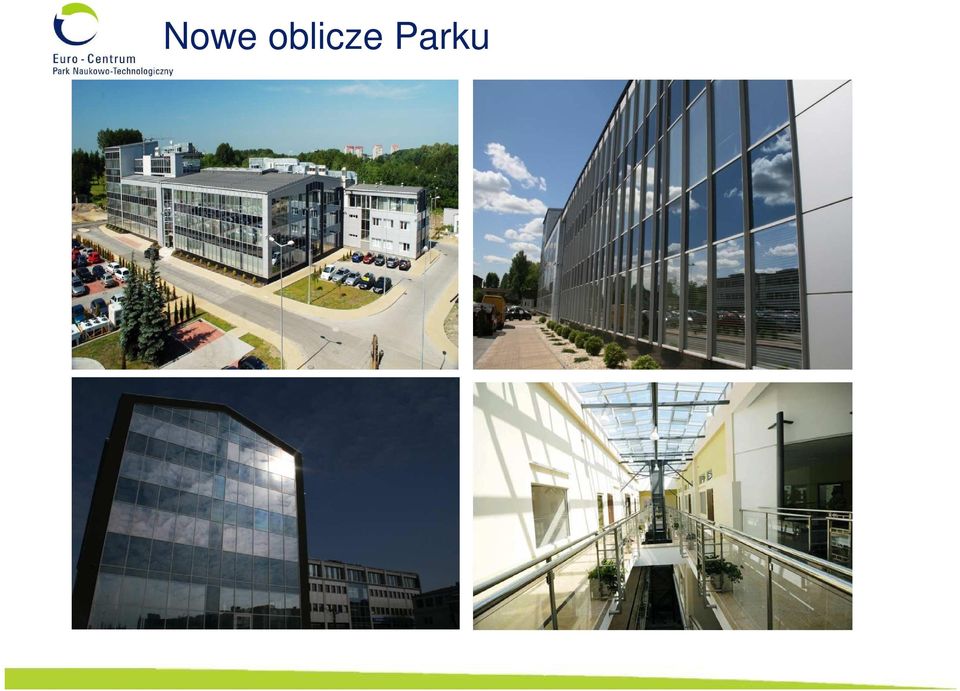

11 Nowe oblicze Parku

12 Krok 2: Budynek energooszczędny Euro- Centrum rok zużywa 32 kwh/m 2 /rok na cele grzewcze Transfer technologii z Austrii projekt Weizer Energie-Innovations- Zentrum Powierzchnia: m 2 Koszt budowy: ok.10,5 mln zł Inwestycja współfinansowana przez Unię Europejską w ramach Europejskiego Funduszu Rozwoju Regionalnego. 12

13 Budynek Energooszczędny Euro-Centrum jak działa? 13

14 Konstrukcja - zwarta bryła - układ atrialny z centralnym przeszkleniem Usytuowanie - budynek wolnostojący - linia zabudowy równoległa do istniejących budynków - odpowiednie względem kierunków stron świata 14

15 Osłony termiczne - dla zminimalizowania strat cieplnych w budynku ponadstandardowe izolacje okna pasywne Zewnętrzne żaluzje fasadowe na południowej i zachodniej ścianie budynku posiadają czujniki nasłonecznienia i wiatru mają dodatkowy własny system zarządzania 15

16 pompa ciepła Alternatywny system ogrzewania i chłodzenia - temperatura pozyskiwanej wody max 12 C - wydajność : 92 kw podgrzewa wodę do temperatury ~ 30 C - przekazuje wodę do systemu BKT system ogrzewania stropowego z funkcją chłodzenia BKT - wykorzystanie pojemności cieplnej płyt żelbetowych o grubości 30 cm 16

17 rekuperator Wentylacja mechaniczna z odzyskiem ciepła -odzyskuje 75% energii cieplnej z wywiewanego powietrza -pokrywa część zapotrzebowania na ciepło agregat wody lodowej - wspomaga system BKT w razie ekstremalnych upałów System BMS - centralne zarządzanie instalacjami grzania, chłodzenia i wentylacji 17

18 Budynek energooszczędny Euro-Centrum obraz z kamery termowizyjnej 18

19 19

20 Krok 3: Rozbudowa Parku Rozbudowa Parku Naukowo-Technologicznego. Budowa nowego biurowca pasywnego z laboratoriami. - będzie zużywał na ogrzewanie do 15 kwh/m 2 /rok Powierzchnia: m 2 Czas realizacji: sierpień 2011 luty 2013 Wartość umowy: ok. 37,5 mln zł (brutto) Inwestycja w ramach projektu Utworzenie Parku Naukowo-Technologicznego Euro-Centrum

21 Biurowiec pasywny technologie Kolektory słoneczne i panele fotowoltaiczne Mechaniczna wentylacja z odzyskiem ciepła Stropy grzewczochłodzące BKT Sondy geotermalne głębokość do 75 m Pompy ciepła 21

22 Biurowiec pasywny technologie Kolektory słoneczne ogrzewanie wody użytkowej (największa efektywność - od kwietnia do września) Ogniwa fotowoltaiczne projektowana moc: 107,22 kwp prognoza uzysku energii: kwh/rok Gruntowy wymiennik ciepła 22

23 Biurowiec pasywny - budowa Projekt Utworzenie Parku Naukowo-Technologicznego Euro-Centrum rozwój i zastosowanie nowych technologii w obszarze poszanowania energii i jej odnawialnych źródeł jest współfinansowany przez Unię Europejską w ramach Europejskiego Funduszu Rozwoju Regionalnego, (Program Operacyjny Innowacyjna Gospodarka 5.3). 23

24 Biurowiec pasywny Euro-Centrum - lipiec 2012 Projekt Utworzenie Parku Naukowo-Technologicznego Euro-Centrum rozwój i zastosowanie nowych technologii w obszarze poszanowania energii i jej odnawialnych źródeł jest współfinansowany przez Unię Europejską w ramach Europejskiego Funduszu Rozwoju Regionalnego, (Program Operacyjny Innowacyjna Gospodarka 5.3). 24

25 Zintegrowany system zmniejszenia eksploatacyjnej energochłonności budynków - projekt badawczy NCBiR Cel projektu: opracowanie zintegrowanego systemu zmniejszenia eksploatacyjnej energochłonności budynków mieszkalnych i użyteczności publicznej, obejmującego działania techniczne i organizacyjne na etapie projektowania, wznoszenia i eksploatacji budynków. Zadanie nr 3. Zwiększanie wykorzystania energii z OZE w budownictwie Konsorcjum naukowo-przemysłowe: PNT Euro-Centrum, Politechniką Śląską, Uniwersytet Śląski, Główny Instytut Górnictwa, Instytut Technik Innowacyjnych EMAG Zadanie nr 5. Zoptymalizowanie zużycia energii elektrycznej w budynkach Konsorcjum naukowo-przemysłowe: PNT Euro-Centrum, Akademia Górniczo-Hutnicza, Politechnika Śląska,

26 Zadanie nr 5. Zoptymalizowanie zużycia energii elektrycznej w budynkach - instalacja do wizualizacji zużycia energii elektrycznej w budynkach Euro-Centrum 26

27 Ile to kosztuje? Budynek energooszczędny Euro-Centrum porównanie kosztów - ocieplenie ścian Ocieplenie styropianem EPS 100 grubości 20 cm = 27,71 zł/m 2 x 984,812m 2 elewacji = ,14zł: 2404,3m 2 pu = 11,35zł/m 2 pu Ocieplenie styropianem EPS 70 grubości 15 cm = 17,48 zł/m 2 x 984,812m 2 elewacji = ,51zł : 2404,3m 2 pu = 7,16zł/m 2 pu Różnica 4,19zł 27

28 Ile to kosztuje? Budynek energooszczędny Euro-Centrum porównanie kosztów - stolarka okienna Powierzchnia całkowita okien - 435m 2 Koszt 1 m 2 okna pasywnego 402,01 zł/ m 2 x 435m 2 = ,35zł :2404,3m 2 pu = 72,73zł Koszt 1 m 2 okna standardowego 329,91 zł/ m 2 x 435m 2 = ,85zł : 2404,3m 2 pu = 59,69zł/m 2 Różnica 13,04 zł Wzrost kosztów wynikający z zastosowania okien pasywnych i grubszej izolacji ścian wynosił w 2009 r. 22,09 zł/m 2 /pu a w 2012 r. 17,23 zł/m 2 /pu 28

29 Dlaczego budynki niskoenergetyczne? 1. Są przyjazne dla środowiska 2. Są zdrowe i przyjazne dla użytkowników 3. Są tanie w eksploatacji 4. Ich koszt budowy nie musi być wyższy od budownictwa tradycyjnego 5. Przyczyniają się do upowszechnienia nieemisyjnych i odnawialnych źródeł energii 6. Przyczyniają się do rozwijania i upowszechniania nowych technologii 7. Myślą o przyszłości - odpowiadają na wyzwania idei rozwoju zrównoważonego 8. Od początku 2021 roku wszystkie nowobudowane budynki w UE będą musiały być budynkami o niemal zerowym zużyciu energii 29

30 Dziękuję za uwagę! Kontakt dr Stanisław Grygierczyk Koordynator ds. Naukowych i Środowiskowych Park Naukowo-Technologiczny Euro-Centrum Sp. z o.o. tel tel. kom s.grygierczyk@euro-centrum.com.pl 30
