1 NALEW W KEGI PLASTIKOWE 01 S 1/6

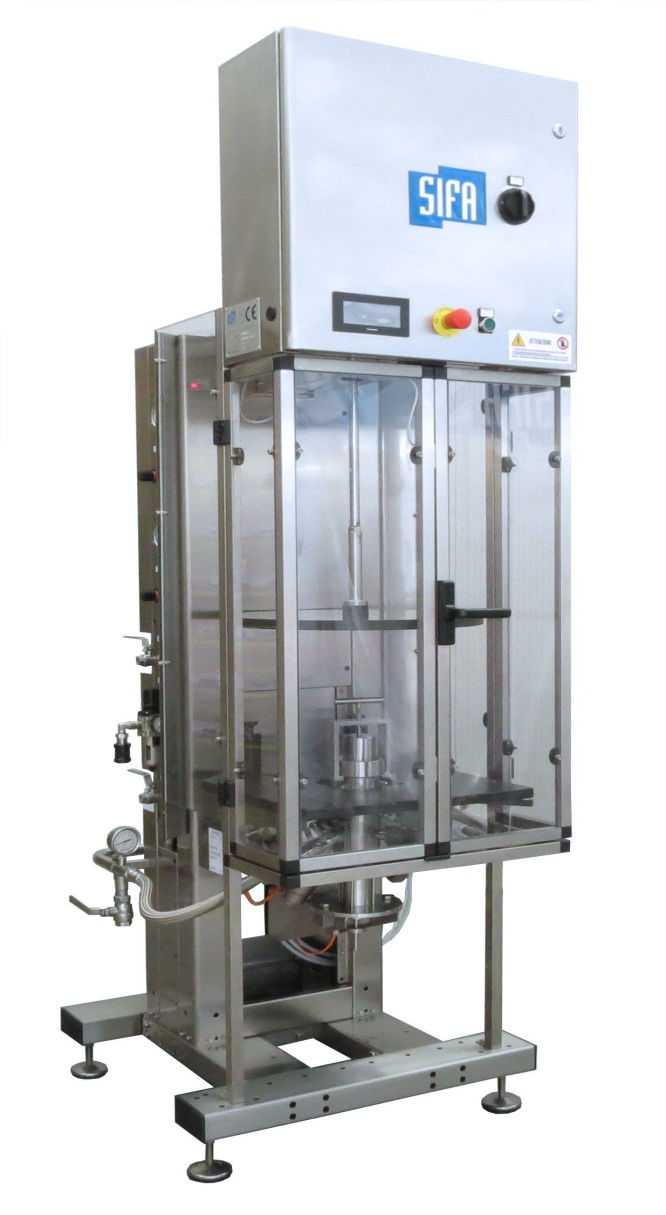

2 Maszyna kompaktowa S to jednoczęściowa wersja nalewarki. Została stworzona do nalewu cieczy w kegi plastikowe, przeznaczone do piwa, wina niegazowanego, wina musującego i napojów. Maszyna obsługuje kegi występujące pod nazwami handlowymi: Polikeg, Ecokeg, Petainer, Key Keg, czy Slim Line. Jesteśmy w stanie dopasować nasze urządzenia również do innego typu kegów. Przy użyciu tej samej maszyny, dzięki prostym zmianom przeprowadzonym na klawiaturze panelu operatora oraz dzięki właściwemu doborowy mechanicznych elementów formatowych (urządzenie centrujące keg (nasadka pierścieniowa) oraz głowica nalewająca dostosowana do danego typu kega). Rama oraz części maszyny, które są w kontakcie z nalewaną cieczą wykonane są ze stali nierdzewnej AISI 304 (opcja AISI 316). Sterowanie fazami pracy odbywa się automatycznie. Jedynymi operacjami ręcznymi są załadunek i rozładunek kega. CHARAKTERYSTYKA Zakres pojemności nalewu w kegi Obsługiwany produkt Głowice nalewające 1 Dokładność licznika litrów ± 0.20% Dokładność średniego napełnienia ± 1,5% Zabezpieczenia zapobiegające wypadkom Odporność podczas dezynfekcji PRODUKCJA Ilość godzin produkcji bez zatrzymania (zależna od typu kega oraz cyklu pracy) l cydr-wino-piwo-sok-napoje gazowane i niegazowane-woda itp. ciecze Osłona z poliwęglanu Wodnej Chemicznej - Parowej 45/55 MATERIAŁY KONSTRUKCYJNE Materiał kontrukcyjny Stal nierdzewna Aisi 304 L Materiał znajdujący się w kontakcie z cieczą Stal nierdzewna Aisi 304/316 L & EPDM/PTFE/Silikon WYMIARY I WAGA Wysokość stołu roboczego (mm) Wymiary szer.x głęb.x wys.(mm) 800x1000x2100 Waga (kg) 315 ELEKTRYCZNOŚĆ Zainstalowana moc nalewarki (kw) 0.5 Ilość faz 3/pe Napięcie (Volt AC) 400 Częstotliwość (Hz) 50 ZUŻYCIE Max. natężenie przepływu cieczy (l/h) 3600 Max. ciśnienie produktu (bar) 3 Ciśnienie powietrza (bar) 6 Zużycie powietrza (N l/min) 62 Sterylne ciśnienie powietrza (bar) 6 Zużycie sterylnego powietrza (N l/min) 17 Ciśnienie azotu (bar) 6 Zużycie azotu (N l/min) 113 Ciśnienie wody (bar) 3 2/6

3 Zużycie wody (L/h) 150 Natężenie przepływu wody (L/h) 1800 Ciśnienie pary (bar) 2 Para do sterylizacji (kg/h) 12 PRZYŁĄCZA Produkt DIN 25 Rozładowywanie Zawór gazowy ½ Sprężone powietrze Zawór suwakowy ⅜ Sprężone sterylne powietrze Zawór gazowy⅜ Azot Zawór gazowy ⅜ Para sterylizacyjna Zawór gazowy ½ Woda Zawór gazowy ¾ Zasilanie w energię elektryczną 3P+T 16A KOD MODEL UWAGI 126k500 Kompaktowa nalewarka 01s WYPOSAŻENIE Rama ze stali nierdzewnej Orurowanie do produktu ze stali nierdzewnej AISI 304/316 L Panel elektryczny Aisi 304 L Kabel elektryczny 5-metrowy Regulowane nóżki wspierające Regulatory typu kegów Poliwęglanowa ochrona z dwoma drzwiczkami przednimi oraz czujnikami Możliwość nalewu zarówno produktów gazowanych jak i niegazowanych Nalew do kegów oraz funkcja mycia za pomocą PLC Interfejs operatora z ekranem dotykowym Licznik kegów Nalew z elektromagnetycznym licznikiem litrów Gniazdko elektryczne do podłączenia z pompą zasilającą Zewnętrzne mycie połączeń rurowych Sterylizacja parą połączeń rurowych Instrukcja obsługi i konserwacji w języku polskim, włoskim i angielskim UWAGI 3/6

4 KOD AKCESORIA UWAGI Zbiorniki buforowe do pasteryzacji Dostępne na życzenie 126k022 Licznik pełnych kegów Generator pary Oczyszczanie System mikrofiltracji produktu Mikrofiltracja 2s t9 Wkład filtrujący Sartofluor 0.2 um -mini 2b-1001-ra Wkład koalcescencyjny do filtra 5" 120gc002 Osłona gazowa/koalescencyjna z aluminium/stali nierdzewnej AISI gc001 Osłona gazowa/koalescencyjna ze stali nierdzewnej A v110 Osłona pary 1x10" 2b Filtr pary ze stali nierdzewnej AISI 316 poc 4um " 126k037-utf Magnetyczny licznik litrów 126k076 Odśrodkowa pompa zasilająca przenośna 2.5 bar 126k001 Modem + zestaw do tele-asysty Compact ps 126k502 Zestaw głowic firmy Key-Keg do każdej maszyny 126k503 Zestaw wąskich głowic firmy Key-Keg do maszyny 126k504 Zestaw głowic model a firmy Polikeg do maszyny 126k505 Zestaw głowic model s firmy Polikeg do maszyny 126k506 Zestaw głowic model d firmy Polikeg do maszyny 126k507 Zestaw głowic model g firmy Polikeg do maszyny 126k508 Zestaw głowic model m firmy Polikeg do maszyny 126k509 Zestaw głowic model a firmy Petainer do maszyny 126k510 Zestaw głowic model s firmy Petainer do maszyny 126k511 Zestaw głowic model d firmy Petainer do maszyny 126k512 Zestaw głowic model a firmy Eco keg do maszyny 126k513 Zestaw głowic model s firmy Eco keg do maszyny 126k514 Zestaw głowic model d firmy Eco keg do maszyny 126k515 Zestaw głowic model g firmy Eco keg do maszyny 4/6

5 GWARANCJA 12 miesięcy na części mechaniczne i elektromechaniczne. Gwarancja nie jest ważna w przypadku uszkodzeń związanych z nieprawidłowym użytkowaniem lub zużyciem. Gwarancja ogranicza się do dostarczenia uszkodzonej części po jej uprzednim zwróceniu; nie obejmuje prostej wymiany maszyny. 5/6

6 CYKLE PRACY POZYCJONOWANIE KEGA Manualne pozycjonowanie kega na stole roboczym. Keg jest blokowany na głowicy nalewającej, poprzez obniżenie cylindra dociskającego. MYCIE I STERYLIZACJA POŁĄCZEŃ RUROWYCH Po myciu połączeń rurowych woda jest odprowadzana, a rurociągi osuszane za pomocą N lub CO2. Kiedy operacja jest zakończona połączenia rurowe są poddawane sterylizacji parą. KONTROLA PRZED NALEWEM Zawór nalewający jest otwierany i sprawdzany za pomocą ciśnienia wewnętrznego w KEYKEG, celem wykluczenia jakichkolwiek przecieków zaworów oraz uszkodzenia pojemnika. UTRZYMYWANIE ZWIĘKSZONEGO CIŚNIENIA Przepływ N lub CO2 wewnątrz kega, po którym, zależnie od ciśnienia nalewu, zachodzi proces zwiększania ciśnienia w kegu. NALEW Nalew jest kontrolowany za pomocą elektromagnetycznego licznika litrów, który może być ustawiany na ekranie dotykowym. MYCIE I STERYLIZACJA POŁĄCZEŃ RUROWYCH Po zewnętrznym myciu połączeń rurowych woda jest odprowadzana, a rurociągi osuszane za pomocą N lub CO2. Kiedy operacja jest zakończona połączenia rurowe są poddawane sterylizacji parą. KONIEC FAZY Podnosząc urządzenie dociskające blokujące kegi, może być przeprowadzone ręczne wydobycie napełnionej beczki. 6/6

7 Uwaga *: Przebieg wyżej wymienionych cykli jest dowolnie ustawiany na panelu operatora z ekranem dotykowym. 7/6
