2.1 TVGo-U Audio In: Przyłącza zewnętrzny sygnał audio do urządzenia przy pomocy dołączonego kabla.

Transkrypt

1 1. Uruchomienie 1.1 Wprowadzenie Urządzenie przechwytujące Genius TVGo-U202 stanowi idealną pomoc, gdy chce się czerpać przyjemność z rozrywek różnego rodzaju. Posiada wspaniałe funkcje, których tradycyjne telewizory nie obsługują. Wystarczy podłączyć kabel lub antenę i można oglądać dowolny program telewizyjny na komputerze; nie będzie już więcej kłopotów z otwieraniem komputera czy notebooka i zakładaniem karty. Można również ustalić harmonogram nagrywania ulubionych programów telewizyjnych, poprzez zapisanie ich w formacie MPEG-1/2/4; a także przechwytywać obrazy pokazywane w telewizji w trakcie oglądania. Dodatkowo urządzenie można podłączyć do VHS, DVD, VCD, odtwarzacza gier wideo lub nawet do kamkordera, a następnie odtwarzać i nagrywać program TV/Wideo w trakcie oglądania go i ponownie odtwarzać go w dowolnym czasie. Przy pomocy dołączonego oprogramowania Ulead Toolbox można edytować programy telewizyjne i formatować plik zapisany w pamięci komputera czy notebooka do plików MPEG-4 lub 3GPP, które mogą być odtwarzane w telefonie komórkowym 3G. I przy szybkiej transmisji USB 2.0 można wyeliminować jakiekolwiek powolne obrazy czy zakłócenia sygnału TV. Tak więc przy pomocy TVGo-U202, można oglądać i nagrywać telewizję/wideo na komputerze biurkowym czy notebooku korzystając z tego modelu kompaktowego. 1.2 Funkcje Przenośny kształt, obsługuje uniwersalny system telewizyjny Zasilany poprzez kabel USB Nagrywanie w czasie rzeczywistym i nagrywanie zaplanowane w formacie MPEG-1/2/4 Obsługuje funkcję oglądania z opóźnieniem i przechwytywanie zdjęć Dołączone oprogramowanie do przechwytywania wideo oraz edycji 1.3 Zawartość opakowania W opakowaniu powinny się znajdować następujące pozycje. TVGo-U202 Kabel mini USB Rozgałęziony kabel foniczny w kształcie litery Y Pilot Konwerter PAL Konwerter NTSC Konwerter S-Video do RCA Instalacyjna płyta CD Podręcznik użytkownika

2 1.4 Wymagania systemowe PC Pentium III 1.2GHz lub lepszy do zapisu MPEG-1/2 w czasie rzeczywistym. PC Pentium 4 2.4GHz lub lepszy do zapisu MPEG-4 w czasie rzeczywistym. Port USB 2.0 Minimum 128MB RAM (zalecane 256MB) 100MB przestrzeni HD do zainstalowania sterownika Dodatkowa przestrzeń HD do nagrywania i edytowania plików Monitor VGA z zainstalowanym DirectShow obsługujący kolor 16-bit Karta VGA obsługująca DirectX 8.1 lub lepszy Głośnik do wyjścia fonicznego Obsługuje Windows 2000 (Service Pack 4) / XP (Service Pack 1) 2. Połączenia wejścia - wyjścia 2.1 TVGo-U Audio In: Przyłącza zewnętrzny sygnał audio do urządzenia przy pomocy dołączonego kabla. 2. TV In: Łączy zasilacz NTSC lub PAL w celu przyłączenia źródła sygnału TV. 3. S-Video In: Przyłącza źródła sygnału S-Video lub źródła zespolonego sygnału wizyjnego (composite) przy pomocy dołączonego zasilacza. 4. IR Sensor: Zewnętrzny czujnik podczerwieni do zdalnego sterowania. 5. Port rozszerzonego czujnika IR: Łączy przedłużacz IR do TVGo-U202

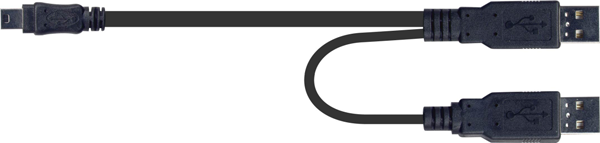

3 6. Mini USB: Przyłącza TVGo-U202 do komputera. polski 3. Kable 1. Kabel mini USB: Przyłącza TVGo-U202 do portu USB2.0 komputera. Podłączyć główne złącze USB do komputera, podłączyć podrzędne złącze USB tylko wtedy, gdy komputer/notebook nie zasila w pełni urządzeniatvgo-u202. (Patrz diagram 1) 2. Konwertery NTSC/PAL: Łączą kabel telewizyjny lub antenę do urządzenia TVGo-U202 (użyć jednego z tych dwóch urządzeń w zależności od tego, czy ma się kablowy dostęp do telewizji czy korzysta się z telewizji rozsiewczej). (Patrz diagram 2) 3. Adapter zespolonego sygnału wizyjnego (composite) do S-Video: Przyłącza TVGo-U202 do urządzeń zewnętrznych formatu Composite Video, takich jak odtwarzacz DVD czy VCR (urządzenia które korzystają z wtyczki S-Video bezpośrednio wetkniętej do TVGo-U202). (Patrz diagram 3) 4. Kabel przedłużacza IR: Zapewnia wykorzystywanie przez pilota zewnętrznego czujnika podczerwieni. (Patrz diagram 4) 5. Kabel foniczny: Przesyła fonię z urządzeń zewnętrznych do TVGo-U202 (kabel nie jest wymagany do fonii pochodzącej z kabla telewizyjnego czy anteny). (Patrz diagram 5) Diagramy kabli i złączy: Diagram 1 (Kabel mini USB) (Primary USB connector) (Secondary USB Connector ) Diagram 2 (Konwertery NTSC i PAL) NTSC PAL

4 Diagram 3 (Adapter zespolonego sygnału wizyjnego (composite) do S-Video) polski Diagram 4 (Przedłużacz IR) Diagram 5 (Kabel foniczny) 4. Pilot TVGo-U202 jest wyposażone w całkowicie funkcjonalne zdalne sterowanie. Należy się upewnić, że caluje się zarówno w stronę czujnika podczerwieni na urządzeniu, jak i na kablu przedłużacza. (Patrz rozdział 2.1) W celu uzyskania dostępu do wielu funkcji można skorzystać z następujących przycisków pilota urządzenia TVGo-U202. Przycisk Air/CATV Video Audio Power (Zasilanie) AV Source (Źródło sygnału AV) Full screen (Cały Funkcja Przełącza pomiędzy odbiorem powietrznym a kablowym. Przełącza pomiędzy ustawieniami wideo; aby je wyregulować skorzystać z Volume +/- Przełącza pomiędzy ustawieniami fonii; aby je wyregulować skorzystać z Volume +/- Włącza lub wyłącza program Genius TRV. Regulacja wejściowego źródła sygnału (air - powietrzne, cable - kablowe, AV in, S-Video in, FM) Włącza lub wyłącza tryb całego ekranu

5 ekran) Stereo Mute (Wyciszanie) Numery 0-9 Volume +/- Głośność +/- Channel +/- Kanał +/- Recall (Przywołanie) Enter Przełącza pomiędzy stereo i mono. Włącza lub wyłącza wyciszanie Pozwalają na wybór kanału Podwyższa lub obniża poziom natężenia dźwięku polski Pozwala przemieszczać się w górę lub w dół o jeden kanał Pozwala na przeskok do poprzedniego kanału Robi zdjęcie bieżącego obrazu wyświetlanego na ekranie 2.2 Instalacja oprogramowania Po pierwsze, należy się upewnić, że w systemie został zainstalowany Windows XP (Service Pack 1) lub Windows 2000 (Service pack 4). Jeżeli nie jest się pewnym wersji posiadanego systemu Windows, wystarczy kliknąć prawym przyciskiem myszy na folderze Mój komputer i wybrać select Właściwości aby zobaczyć oznaczenie wersji. Jeżeli komputer nie pracuje w systemie Windows 2000 (Service Pack 4) ani Windows XP (Service Pack 1), proszę przejść do Start, kliknąć na Programy, następnie kliknąć na Uaktualnienia Windows by zmodernizować wersję Windows o Service Pack 4 dla Windows 2000 lub o Service Pack 1 dla Windows XP korzystając z Internetu. Oto przykładowe sprawdzanie wersji systemu Windows Następnie założyć płytę z oprogramowaniem sterowników TVGo-U202 do napędu CD-ROM komputera lub notebooka. CD automatycznie zostanie uruchomione i na ekranie pojawi się okno instalacyjne TVGo-U202.

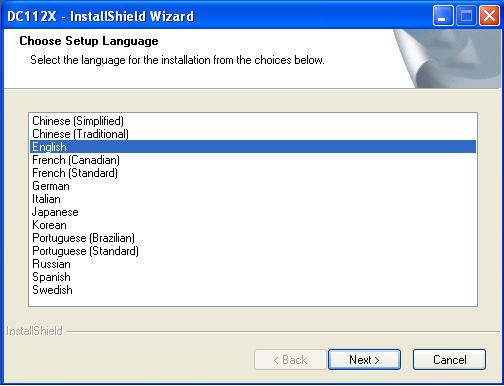

6 Zanim zostanie zainstalowane Genius TVR, należy zainstalować DirectX. Aby rozpocząć, wystarczy kliknąć na DirectX w oknie instalacyjnym. polski Pojawi się seria okien dialogowych; po każdym komunikacie należy kliknąć 'Next' (Dalej) lub 'Finish' (Zakończ). Gdy DirectX zostanie pomyślnie zainstalowany, znów pojawi się okno instalacyjne. Wtedy kliknąć na DRIVER SETUP (Konfiguracja sterownika), aby zainstalować sterownik TVGo-U202, nastepnie wybrać ustawienia językowe i kliknąć na next (dalej). Aby zainstalować sterownik, należy postępować krok po kroku zgodnie z instrukcjami instalacyjnymi. Po pomyślnym zainstalowaniu sterownika TVGo-U202, trzeba będzie ponownie uruchomić komputer. Następnie upewnić się, że kabel TV lub antena zostały przyłączone do TVGo-U202, i podłączyć TVGo-U202 do komputera lub notebooka za pomocą kabla USB. Gdy na ekranie pojawi się okno dialogowe Found New Hardware" (Wykryto nowy sprzęt), wybrać 'Install the software automatically (recommended)' (Automatycznie zainstaluj oprogramowanie (Zalecane)) i kliknąć 'Next' (Dalej).

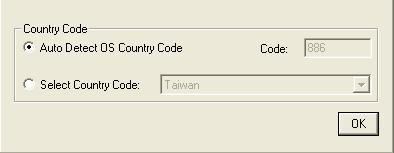

7 Wtedy kliknąć na Genius TVR, aby zainstalować oprogramowanie Genius TVR. Po pomyślnym zainstalowaniu TVR, trzeba będzie ponownie uruchomić komputer. 2.3 Uruchamianie TVGo-U202 Kliknąć na ikonie Genius TVR na pulpicie, aby uruchomić USB 2.0 TV Box. Podczas pierwszego uruchomienia oprogramowania Genius TVR, pojawi się okno dialogowe z prośbą o wybranie kraju, w którym korzysta się z USB 2.0 TV Box. Wystarczy wybrać swój kraj i kliknąć 'OK', lub tylko kliknąć OK, aby pozwolić na automatyczne wykrycie kodu kraju. W tym momencie oprogramowanie rozpocznie przeszukiwanie dostępnych kanałów telewizyjnych. To zajmie kilka minut. 3. Interfejs TVGo-U202 Interfejs TVGo-U202 steruje pracą urządzenia TVGo-U Przesuwanie i zmiana rozmiarów Można wyregulować rozmiar ekranu telewizyjnego poprzez kliknięcie i przeciągnięcie jego krawędzi za pomocą myszy. Można przesuwać interfejs wokół ekranu poprzez kliknięcie w dowolnym miejscu i przeciągnięcie interfejsu. Aby włączyć tryb wyświetlania na całym ekranie, należy dwukrotnie kliknąć na obrazie telewizyjnym. Ponowne dwukrotne kliknięcie przełączy z powrotem do poprzedniego trybu wyświetlania.

8 3.2 Wybór źródła sygnału wizyjnego Cztery przyciski po lewej stronie interfejsu pozwalają na wybór źródła sygnału. polski Air TV: Użyć tego przycisku przy odbiorze sygnału telewizyjnego z anteny telewizji rozsiewczej. Cable TV: Użyć tego przycisku przy kablowym odbiorze sygnału telewizyjnego. AV IN: Użyć tego przycisku gdy do TVGo-U202 zostało podłączone urządzenie wykorzystujące sygnał Composite Video. S-Video: Użyć tego przycisku gdy do TVGo-U202 zostało podłączone urządzenie wykorzystujące sygnał S-Video. 3.3 Przyciski kanałów i głośności Po prawej stronie interfejsu można znaleźć przyciski kanałowe; używać ich do zmiany kanałów. Za pomocą przycisków +/-, umieszczonych na dole tablicy z numerami kanałów, można dodać lub usunąć dostrojony kanał z listy kanałów (Channel List). (Patrz rozdziały i 3.5.5) W środkowej części interfejsu można również znaleźć pasek głośności. Kliknąć na + lub by zwiększyć lub zmniejszyć poziom natężenia dźwięku, można też kliknąć na dowolnym miejscu na pasku głośności, by ustawić głośność na takim poziomie. Kliknąć na ikonie głośnika, po lewej stronie, by wyciszyć dźwięk. 3.4 Panel informacyjny Powyższy rysunek pokazuje wygląd panelu informacyjnego. Górna część panela informacyjnego wskazuje bieżący kanał, który został nastawiony oraz aktualną godzinę. Jeżeli urządzenie pracuje w trybie zapisu, podświetlony będzie przycisk REC. Do zmiany kanału w górę lub w dół należy użyć strzałki. Dolna część panela informacyjnego pokazuje rozmiar pliku, który aktualnie się nagrywa, czas nagrywania oraz bieżące źródło sygnału wideo.

9 3.5 Przycisk ustawień polski Powyżej lub poniżej paska głośności można zobaczyć kilka przycisków. Te przyciski zapewniają użytkownikowi dostęp do wielu opcji ustawień urządzenia TVGo-U202, zgodnie z własnymi preferencjami. Najważniejszym przyciskiem jest przycisk ustawień, który otwiera okno dialogowe ustawień Karta ustawień telewizyjnych Pierwszą kartą w oknie dialogowym ustawień są ustawienia telewizyjne. Tu można wybrać tryb wideo, ustawić ustawienia kraju, przeszukać kanały oraz wybrać i nazwać swoje ulubione kanały. Kategoria Ta karta pozwala na wybór zarówno telewizji kablowej jak i powietrznej (rozsiewczej) jako źródła sygnału telewizyjnego. Kraj Ta karta dostosowuje TVGo-U202 do standardów telewizyjnych kraju, w którym korzysta się z urządzenia. Proces ustawień powinien przebiegać automatycznie, jednak jeśli tak się nie stanie, wystarczy kliknąć na Select Country (Wybierz kraj) i manualnie wybrać nazwę kraju. Edycja kanału Ta karta pozwala wybrać i nazwać swoje ulubione stacje telewizyjne i dodać je do listy kanałów. Aby dodać kanał, należy go wybrać i kliknąć na Add this channel (Dodaj ten kanał); aby usunąć kanał, wybrać go i kliknąć na Delete this channel (Usuń ten kanał). Aby nazwać kanał, wybrać go, wpisać nazwę w pole Edit this channel (Edytuj ten kanał) i kliknąć na Input (Wprowadź). Poźniej będzie można zyskać dostęp do swoich ulubionych kanałów poprzez kliknięcie na prawą krawędź interfejsu pojawi się lista ulubionych kanałów, wtedy będzie można kliknąć na kanał i wybrać go. Można również kliknąć prawym przyciskiem myszy na dowolny kanał na liście ulubionych, by zmienić jego nazwę. Dostrajanie Funkcja dostrajania (Fine Tuning) pozwala użytkownikowi dokładnie dostroić częstotliwości kanałów. Przesunąć przycisk Fine Tuning w lewo lub w prawo, by przeprowadzić niewielkie regulacje częstotliwości. Aby zachować zmiany, kliknąć na Save this Frequency (Zachowaj tę częstotliwość), albo kliknąć na Default (Domyślne), by przywrócić domyślne ustawienie.

10 Karta ustawień wideo Ta karta pozwala na przeprowadzenie ustawień wyświetlania telewizyjnego, w tym Brightness (Jaskrawość), Contrast (Kontrast), Hue (Odcień) i Saturation (Nasycenie). Po kliknięciu na Default, ustawienia wyświetlania powrócą do swoich wartości fabrycznych Karta ustawień zapisu To okno dialogowe pozwala ustawić preferencje zapisu wideo. Jeżeli użytkownik nagrywa pliki, które planuje oglądać wyłącznie na komputerze, powinien wybrać jedną z opcji MPEG. Do urządzeń zewnętrznych należy wybrać format zgodny z formatem tego urządzenia. Format wideo Ta karta pozwala na wybór czy pliki zostaną zapisane w MPEG-1, MPEG-2, MS-MPEG-4, VCD, DVD czy innym kodeku MPEG4 takim jak DivX. Aby pobrać darmowy kodek można skorzystać z witryny DivX pod adresem Szybkość transmisji nagrywania W tym miejscu można wybrać szybkość transmisji nagrywania w zależności od formatu pliku, jaki został wybrany. Większa szybkość transmisji polepszy jakość nagrywanych plików. Katalog roboczy Tu można wybrać lokalizację w komputerze, w której filmy i obrazy będą zapisywane. Aby zmienić lokalizację, należy kliknąć na Browse (Przeglądaj) i wybrać folder, w którym chce się zapisywać pliki. Ustawienia przechwytywania W tym miejscu można wybrać rozmiar wyjściowy zapisywanego wideo Karta strony To okno pozwala na przeprowadzenie dodatkowych ustawień dotyczących nagrywania i robienia zdjęć. Nagrywanie z opóźnieniem (TimeShift) Po zaznaczeniu tego pola, pliki nagrywane w trybie TimeShift nie zostaną zapisane po wyłączeniu TimeShift. Patrz rozdział objaśniający funkcję TimeShift. Można również ustawić katalog, którego będzie używało oprogramowanie do zapisywania tymczasowych plików TimeShift. Aby zmienić ten katalog, należy kliknąć na "Browse (Przeglądaj) i wybrać folder, z którego chce się korzystać.

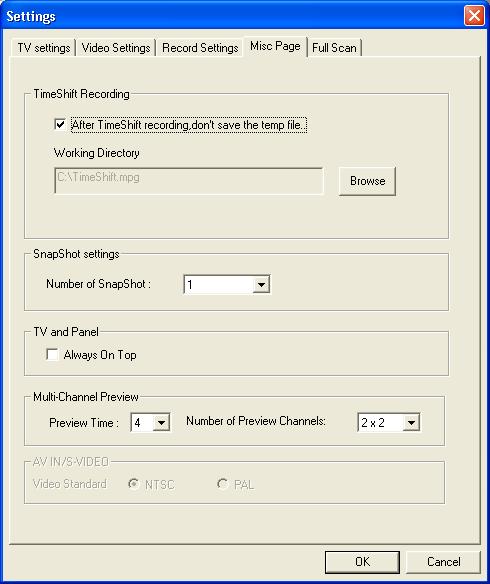

11 Ustawienia zdjęciowe Tutaj można wybrać ile zdjęć będzie robionych, gdy kliknie się na przycisk Snapshot. Patrz rozdział objaśniający funkcję Snapshot. TV and Panel (TV i Panel) Jeżeli zostanie zaznaczone "Always on Top (Zawsze na wierzchu), okno TV zawsze będzie z przodu innych aplikacji wyświetlanych na ekranie. Multi-Channel Preview (Podgląd wielokanałowy) Pozwala na podgląd kanałów. Należy wybrać liczbę kanałów, które chce się podglądać oraz długość czasu podglądu każdego z kanałów (Patrz 3.6.5) Full Scan tab (Karta pełnego przeszukiwania) To okno pozwala na pełne przeszukiwanie kanałów, jak również częstotliwości wejściowych w celu stworzenia kanałów. Jeżeli chce się skorzystać z tej opcji, należy zaznaczyć pole wyboru "Use Full Scan Channel List (Użyj pełnego przeszukiwania listy kanałów). Min Freq. To Max Freq. Scan (Przeszukiwanie częstotliwości od minimum do maksimum): Pozwala przeszukiwać wszystkie dostępne częstotliwości, w celu wykrycia dostępnych kanałów. W oknie które się pojawi kliknąć na "Start Scan (Rozpocząć przeszukiwanie), by rozpocząć pełne przeszukiwanie; kliknąć na "Stop Scan, (Zatrzymaj przeszukiwanie), by zatrzymać przeszukiwanie. Przeszukiwanie chwilę potrwa. Channel Edit (Edycja kanału): Można edytować wykryte kanały lub dodać swoje własne kanały poprzez wprowadzenie częśtotliwości. Aby nazwać kanał, należu go wybrać z listy kanałów, wpisać nazwę do pola Key In The Channel Name (Wprowadź nazwę kanału) i kliknąć na Save or Add a new channel (Zapisz lub dodaj nowy kanał). Ay usunąć kanał, należy wybrać go z listy kanałów i kliknąć na Remove this Channel (Usuń ten kanał). Jeżeli chce się usunąć kanał przy użyciu częstotliwości, można wyregulować bieżącą częstotliwość za pomocą przycisków +/- Hz i kliknąć na Save or Add a new channel (Zapisz lub dodaj nowy kanał). 3.6 Dodatkowe ustawienia Na takim samym pasku narzędziowym jak przycisk ustawień można znaleźć dodatkowe przyciski, które umożliwiają dostęp do opcji niestandardowych dla TVGo-U Przycisk nagrywania zaplanowanego

12 Na lewo od przycisku ustawień znajduje się przycisk nagrywania zaplanowanego. Po kliknięciu na ten symbol, pojawia się okno pozwalające na zaplanowanie zapisu programów telewizyjnych. Harmonogram tygodniowy Pozwala na zaplanowanie zapisu programów, które są nadawane o tej samej godzinie codziennie lub co tydzień. Harmonogram wyznaczony Pozwala na zaprogramowanie TVGo-U202 w taki sposób, by nagrać pojedynczy program Przycisk automatycznego przeszukiwania Kliknięcie na Auto Scan (Automatyczne przeszukiwanie) pozwala na szybkie przeszukanie kanałów telewizyjnych, które aktualnie są dostępne, po jednym. Aby zatrzymać automatyczne przeszukiwanie, należy ponownie kliknąć na przycisk i kliknąć OK Przycisk zmiany nakładki Kliknięcie na Change Skin (Zmień nakładkę) pozwala zmienić wygląd oprogramowania TVR. Aby przywrócić oryginalny wygląd, należy ponownie kliknąć na przycisk Przycisk zdjęcia Kliknięcie na Snapshot (Zdjęcie) spowoduje, że urządzenie TVGo-U202 zrobi zdjęcie bieżącej klatki pojawiającej się na monitorze, zdjęcie zostanie zapisane w Galerii. (Patrz rozdział objaśniający funkcję Galerii) Przycisk wielokrotnego podglądu Kliknięcie na przycisk Multiple Preview (Wielokrotny podgląd) umożliwia oglądanie tablicy miniaturowych obrazów złożonych z aktualnie nadawanych programów. Gdy widzi się program, który chce się oglądnąć, wystarczy na nim dwukrotnie kliknąć.

13 Na karcie strony (Page) można wybrać czas wyświetlania ekranu podglądu oraz ilość pokazywanych kanałów (patrz rozdział 3.5.4) Przycisk ustawień audio Kliknięcie na przycisk ustawień audio otwiera okno dialogowe, które pozwala na ustawienie preferencji fonii balance (balans), bass (niskie tony), treble (tony wysokie), i volume (głośność). Znajdujące się również w tym oknie dialogowym Audio Reception (Odbiór fonii), pozwala na wybór odtwarzania programów telewizyjnych mono lub stereo. Dodatkowo, jeżeli stacja telewizyjna nadaje swoje programy w kilku językach, można skorzystać z przycisków językowych, by wybrać preferowany język Przycisk gazety telewizyjnej Kliknięcie na przycisk Teletext (Teletekst) umożliwia obsługę teletekstu/napisów (o ile są dostępne). 3.7 Nagrywanie programów Górny rząd przycisków na interfejsie TVGo-U202 TVR pozwala na nagrywanie programu w trakcie oglądania go oraz pozwala na ustawianie funkcji TimeShifting (Nagrywanie opóźnione) Przycisk nagrywania Klikając na ten przycisk można nagrywać program w czasie oglądania go. Po ponownym kliknięciu, nagrywanie zostanie przerwane. Nagrany plik użytkownik odnajdzie w Galerii (patrz rozdział objaśniający funkcję Galerii) zapisany w wybranym przez siebie formacie w Record Settings (Ustawienia zapisu)/video Format (Format zapisu) (patrz rozdział 3.5.3). Podczas nagrywania nie można zmieniać kanałów Przycisk funkcji TimeShift Funkcja TimeShift (Przesunięcie czasowe) pozwala na przerwanie, szybkie przewijanie

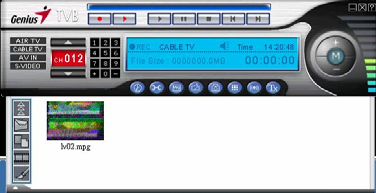

14 do przodu lub przewijanie wstecz programu, podczas oglądania go. Aby rozpocząć nagrywanie z opóźnieniem, należy kliknąć na czerwony przycisk TimeShift (do Start/Stop). W trybie TimeShift, na poziomym pasku powyżej przycisku TimeShift, pojawi się Time Slider (Suwak czasu). Aby zatrzymać nagrywanie, należy kliknąć ponownie na przycisk. Pomarańczowy pasek pokazuje jaka część wideo jest aktualnie nagrywana, a szary prostokąt oznacza bieżącą pozycję. Przeciąganie suwaka na lewo przesuwa wideo wstecz, przeciąganie suwaka na prawo powoduje szybkie przewijanie wideo do przodu, aż do momentu aktualnie nadawanego. Pozostałe kontrolki to Odtwarzanie, Pauza, Stop, Przeskocz do początku i Przeskocz na koniec. Kliknięcie na Pause (Pauza) przerywa wideo i można przywrócić oglądanie poprzez kliknięcie na Play (Odtwarzanie). Przeskocz do początku spowoduje przeniesienie na początek nagrywanego wideo, a Przeskocz na koniec spowoduje przeniesienie na koniec nagrywanego wideo (tego, które jest aktualnie odtwarzane). Aby zatrzymać tryb TimeShift, należy kliknąć na Stop lub na czerwony przycisk TimeShift. W trybie TimeShift nie można zmieniać kanałów Galeria Galeria jest skrótem do lokalizacji na twardym dysku, gdzie przechowywane są pliki wodeo oraz pliki zdjęciowe. Można wybrać lokalizację na twardym dysku tak, jak objaśniono w Record Settings (Ustawienia nagrywania)/video Format (Format wideo) (patrz rozdział 3.5.3). Galerię można otworzyć klikając na przycisk umieszczony w lewym dolnym rogu Genius TVR. Tutaj można zobaczyć nagrane pliki, jak również następujące przyciski: Close Gallery (Zamknij Galerię): Zamyka Galerię Send by (Wyślij pocztą elektroniczną): Otwiera domyślny program obsługujący pocztę elektroniczną na komputerze by przesłać elektronicznie wybrany plik Change List View (Zmień wygląd listy): Przełącza pomiędzy wyglądem plików Thumbnail (Miniaturki), List (Lista) i Detailed (Szczegółowo).

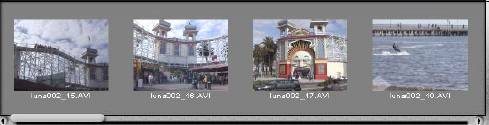

15 Play Movie (Odtwarzaj film): Odtwarza wybrany film Paint: Otwiera wybrany obraz Kliknięcie prawym przyciskiem na wybranym pliku rozwija menu z następującymi opcjami: polski Otwiera domyślny program obsługujący pocztę elektroniczną na komputerze, by przesłać elektronicznie wybrany plik Save As (Zapisz jako): Pozwala na wybór nazwy i zapisuje plik w wybranym folderze Delete (Kasuj): Kasuje wybrany plik Delete All (Kasuj wszystkie): Kasuje wszystkie pliki z Galerii Edit (Edytuj): Otwiera plik 4. Ulead ToolBox Ulead Video ToolBox stanowi proste i kompletne narzędzie do przechwytywania i przesyłania wideo z kamkorderów DV i innych urządzeń przechwytujących wizję do komputera, można też edytować programy TV i zmieniać format pliku zapisanego na komputerze lub notebooku do plików MPEG-4 lub 3GPP, które mogą być odtwarzane w telefonach komórkowych 3G. Poza zdolnością przechwytywania wizji, Video ToolBox jest wyposażony w zestaw narzędzi edycyjnych. Za pomocą programu możliwe jest cięcie wideoklipów i konwersja plików wideo do pozostałych formatów plików wideo. Program dodatkowo oferuje różne opcje eksportu, które pozwalają na dzielenie się wideoklipami. Jest on również ściśle zintegrowany z Ulead DVD MovieFactory dając użytkownikowi możliwość tworzenia płyt DVD, VCD oraz SVCD. Wystarczy kliknąć na ikonę Ulead Tool Box w oknie instalacyjnym i postępować zgodnie z instrukcjami, a na ekranie pojawi się interfejs Ulead Toolbox.

16 4.1 Wprowadzenie do Ulead ToolBox Setting (Ustawienia): Obejmuje kilka poleceń. Przełącza do kroku, który odnosi się do sposobu pracy w programie Ulead Video ToolBox pozwalającego osiągać wyznaczone zadania Przełącza do kroku, w którym realizuje się wyznaczone zadania Pozwala odtwarzać wideoklipy Panel opcji: Wyświetla polecenia i ustawienia dostępne w wybranym kroku Przyciski nawigacyjne: Używać te przyciski do regulacji urządzenia, przycinania i odtwarzania wideoklipów Wstaw pliki wideo: Pozwala dodać wideoklipy z pliku do Video Strip (Pasma wideo) Usuń wybrane klipy: Usuwa wybrane klipy z Pasma wideo Pasmo wideo: Wyświetla wszystkie używane wideoklipy

17 4.2 Funkcje przycisków Pozwala automatycznie dzielić różne sceny na wideo na oddzielne pliki wideoklipów 1. Należy najpierw uruchomić Video ToolBox i wybrać Capture Plug-in (Wstawka przechwytywania) w Options Panel (Panel opcji). 2. W oknie dialogowym Change Capture Plug-in (Zmień wstawkę przechwytywania), wybrać Ulead DirectShow capture plug-in (Wstawka przechwytywania Ulead DirectShow). 3. Użyć przyciski nawigacyjne w dole okna Preview (Podgląd), by zaznaczyć. 4. Kliknąć na Capture settings (Ustawienia przechwytywania) i wybrać Capture Option (Opcje przechwytywania), aby je wyświetlić. 5. W Capture folder (Folder przechwytywania) wybrać folder, w którym chce się przechowywać przechwycone klipy. 6. Odtwarzać wideo, w momencie dojścia do części, którą chce się przechwycić, kliknąć capture video (przechwyć wideo). Aby zatrzymać nagrywanie, ponownie nacisnąć ten przycisk lub nacisnąć przycisk ESC. Pozwala przycinać, rozmieszczać i generować grafikę swojego wideo przygotowując do efektu końcowego. Można również konwertować format poprzez konwersję wsadową lub łączyć klipy w cały film. Przycinanie wideoklipów 1. Wybrać wideoklip w Video Strip (Pasmo wideo). 2. Przesuwać po Preview Bar (Pasku podglądu) w Preview Window (Okno podglądu), by wskazać w którym miejscu chce się przyciąć wideoklip. 3. Wybrać Cut Video clip (Przytnij wideoklip) w Options Panel (Panel opcji). Konwertowanie formatu wideo wideoklipów 1. Wybrać klipy, które chce się przekonwertować do innego formatu wideo w Paśmie wideo. 2. Wybrać Batch Convert (Konwersja wsadowa) w Options Panel (Panel opcji). 3. Z listy wybrać format na jaki chce się przekonwertować wybrane klipy. 4. Wpisać nazwę pliku, następnie kliknąć Save (Zapisz).

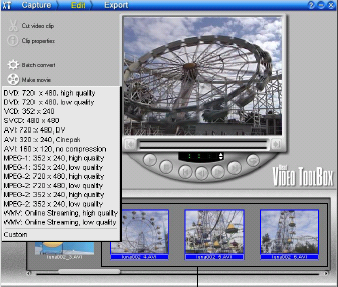

18 Łączenie klipów w jedno wideo 1. Wybrać klipy, które chce się włączyć w wideo w Paśmie wideo. 2. Wybrać Make movie (Rób film) w Options Panel (Panel opcji). 3. Z listy wybrać format dla tworzonego wideo. 4. Wpisać nazwę pliku, następnie kliknąć Save (Zapisz). Pozwala uzyskać wersję końcową projektu w formatach różnych nośników 1. Można podglądnąć wideo w Preview Window (Okno podglądu) korzystając z przycisków nawigacyjnych. 2. Przed przystąpieniem do badania, należy się upewnić, czy format pliku wideo zgadza się z docelowym formatem wyjściowym nośnika. 3. Twórz DVD/VCD/SVCD: uruchamia Ulead DVD MovieFactory pozwalając tworzyć DVD/VCD/SVCD. 4. Nagrywanie DV: Wysyła wideo z powrotem do kamkordera cyfrowego lub innych urządzeń zapisujących wideo cyfrowe. 5. Strona WWW: Udostępnia wideo w internecie Uruchamia domyślną aplikację obsługującą pocztę elektroniczną i przesyła wideo jako załącznik listu elektronicznego. 7. Kartka z życzeniami: Tworzy multimedialną kartkę z życzeniami wykorzystując pliki wideo.
