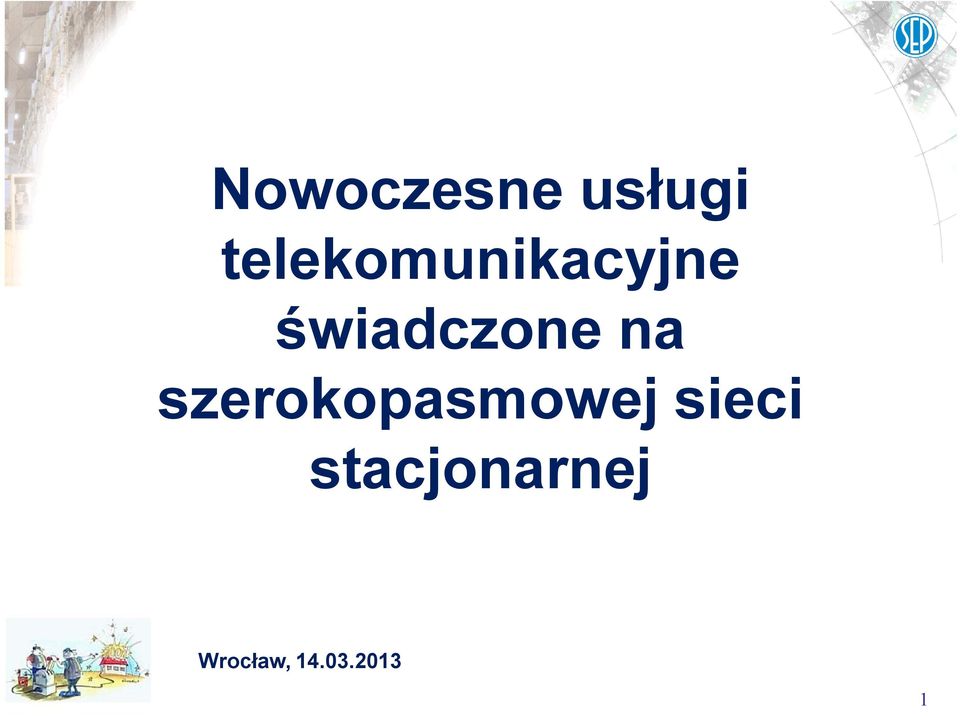

1 Nowoczesne usługi telekomunikacyjne świadczone na szerokopasmowej sieci stacjonarnej Wrocław,

2 ADSL - ewolucja sieci miedzianej (kat.3). ADSL (ang. Asymmetric Digital Subscriber Line) asymetryczna cyfrowa linia abonencka technika umożliwiająca szerokopasmowy, asymetryczny dostęp do sieci teleinformatycznych a w tym do Internetu i będąca odmianą DSL. W technice tej do przesyłania danych wykorzystuje się częstotliwości większe od 25 khz, które nie są używane przy przesyłaniu głosu rozmowy telefonicznej. Asymetria polega tutaj na tym, iż przesyłanie danych z sieci do użytkownika jest szybsze niż w drugą stronę. Technologia ta stworzona została z myślą o użytkownikach częściej odbierających dane (np. ze stron internetowych) niż wysyłających dane (np. posiadających serwer internetowy). Technologia ADSL została opisana w zaleceniu ITU-T G.992 Zakresy sygnału ADSL Aneks A. Kolejne pasma: głos, dane do centrali, dane do klienta. 2

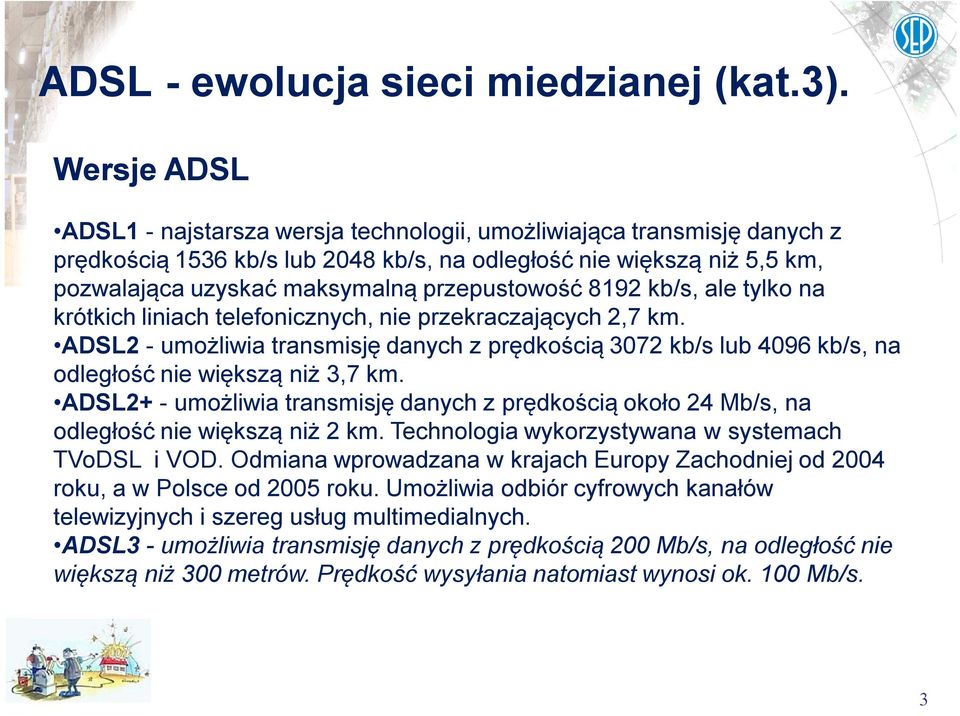

3 ADSL - ewolucja sieci miedzianej (kat.3). Wersje ADSL ADSL1 - najstarsza wersja technologii, umożliwiająca transmisję danych z prędkością 1536 kb/s lub 2048 kb/s, na odległość nie większą niż 5,5 km, pozwalająca uzyskać maksymalną przepustowość 8192 kb/s, ale tylko na krótkich liniach telefonicznych, nie przekraczających 2,7 km. ADSL2 - umożliwia transmisję danych z prędkością 3072 kb/s lub 4096 kb/s, na odległość nie większą niż 3,7 km. ADSL2+ - umożliwia transmisję danych z prędkością około 24 Mb/s, na odległość nie większą niż 2 km. Technologia wykorzystywana w systemach TVoDSL i VOD. Odmiana wprowadzana w krajach Europy Zachodniej od 2004 roku, a w Polsce od 2005 roku. Umożliwia odbiór cyfrowych kanałów telewizyjnych i szereg usług multimedialnych. ADSL3 - umożliwia transmisję danych z prędkością 200 Mb/s, na odległość nie większą niż 300 metrów. Prędkość wysyłania natomiast wynosi ok. 100 Mb/s. 3

4 ADSL - ewolucja sieci miedzianej (kat.3). Prędkość pobierania [Mbps] Dystans [km] 4

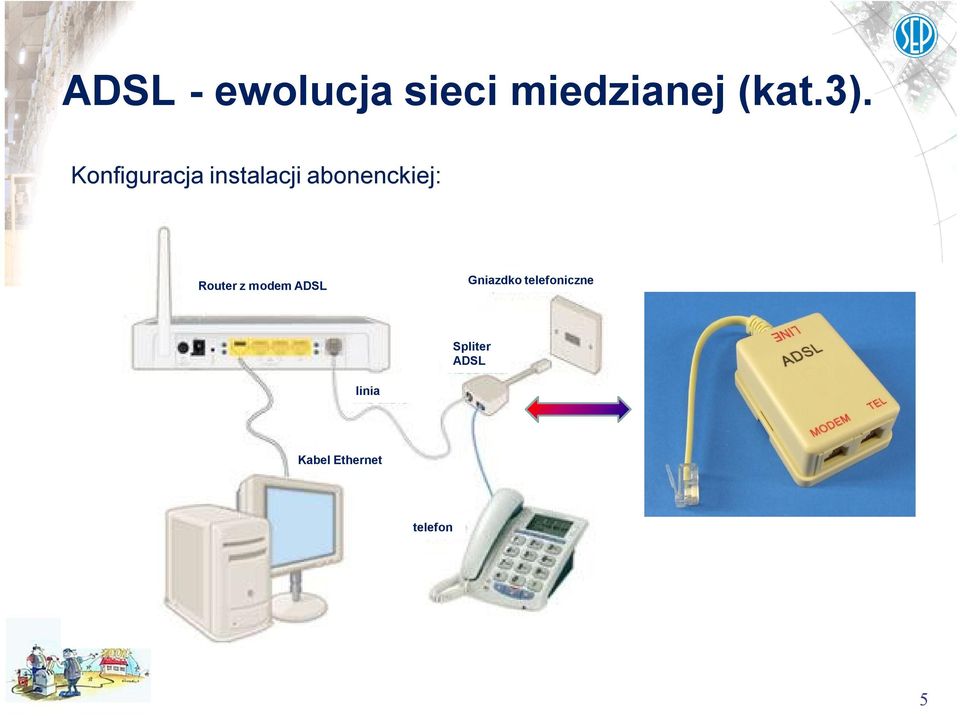

5 ADSL - ewolucja sieci miedzianej (kat.3). Konfiguracja instalacji abonenckiej: Router z modem ADSL Gniazdko telefoniczne Spliter ADSL linia Kabel Ethernet telefon 5

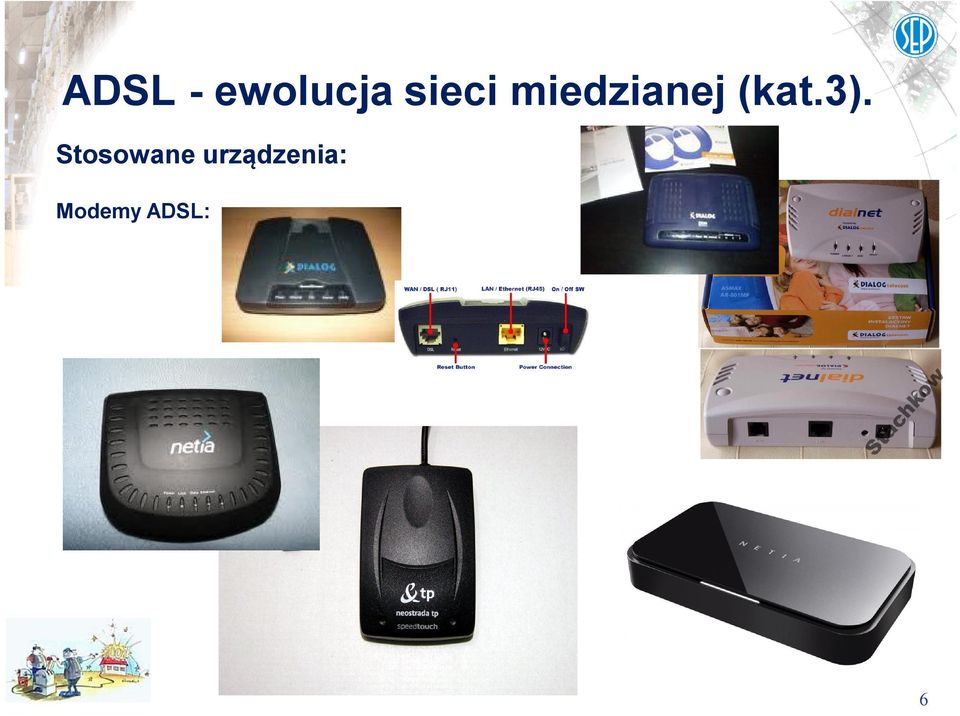

6 ADSL - ewolucja sieci miedzianej (kat.3). Stosowane urządzenia: Modemy ADSL: 6

7 ADSL - ewolucja sieci miedzianej (kat.3). Stosowane urządzenia: Antena WiFi w NetiaSpot 7

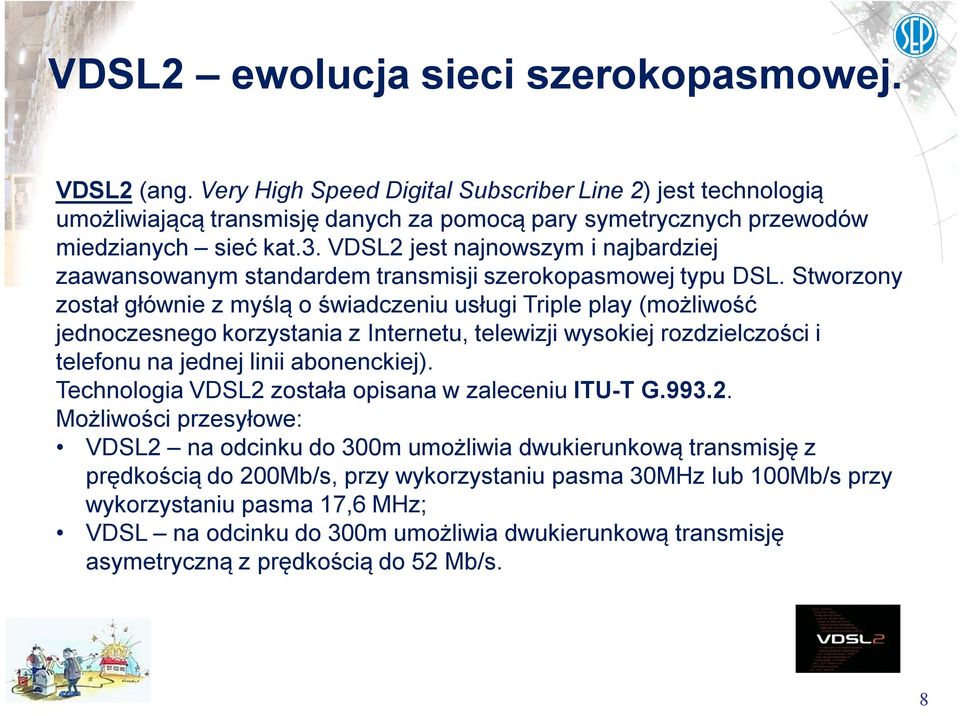

8 VDSL2 ewolucja sieci szerokopasmowej. VDSL2 (ang. Very High Speed Digital Subscriber Line 2) jest technologią umożliwiającą transmisję danych za pomocą pary symetrycznych przewodów miedzianych sieć kat.3. VDSL2 jest najnowszym i najbardziej zaawansowanym standardem transmisji szerokopasmowej typu DSL. Stworzony został głównie z myślą o świadczeniu usługi Triple play (możliwość jednoczesnego korzystania z Internetu, telewizji wysokiej rozdzielczości i telefonu na jednej linii abonenckiej). Technologia VDSL2 została opisana w zaleceniu ITU-T G Możliwości przesyłowe: VDSL2 na odcinku do 300m umożliwia dwukierunkową transmisję z prędkością do 200Mb/s, przy wykorzystaniu pasma 30MHz lub 100Mb/s przy wykorzystaniu pasma 17,6 MHz; VDSL na odcinku do 300m umożliwia dwukierunkową transmisję asymetryczną z prędkością do 52 Mb/s. 8

9 VDSL2 ewolucja sieci szerokopasmowej. Prędkość pobierania [Mb/s] Dystans [m] Porównanie technologii VDSL z ADSL 9

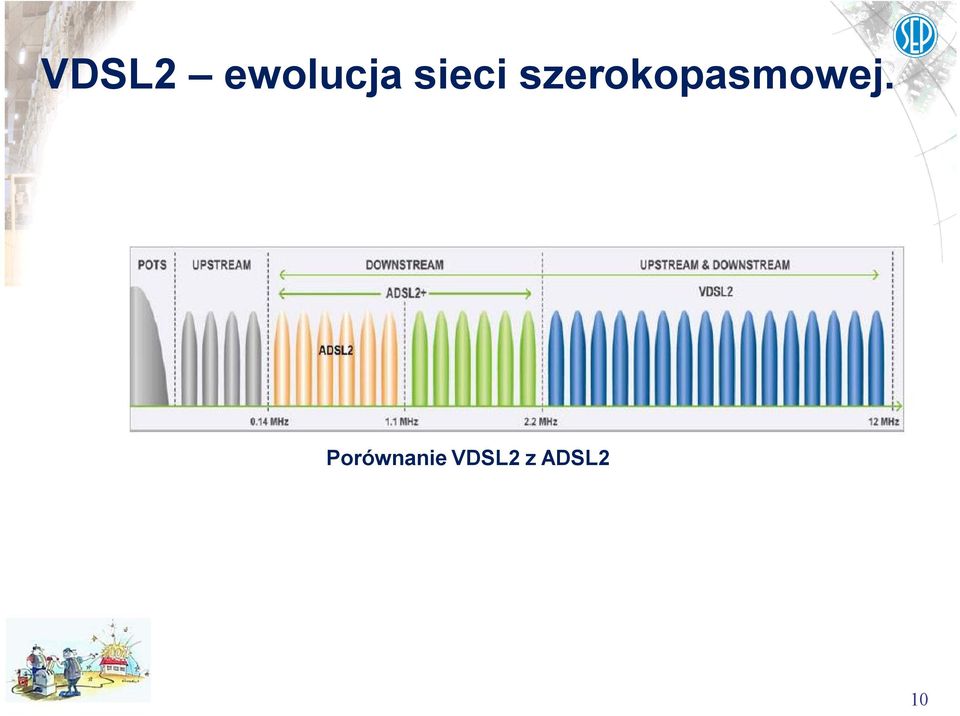

10 VDSL2 ewolucja sieci szerokopasmowej. Porównanie VDSL2 z ADSL2 10

11 VDSL2 ewolucja sieci szerokopasmowej. Konfiguracja instalacji abonenckiej: WiFi Modem VDSL2 Router 11

12 VDSL2 ewolucja sieci szerokopasmowej. Stosowane urządzenia: Netia SPOT 2 12

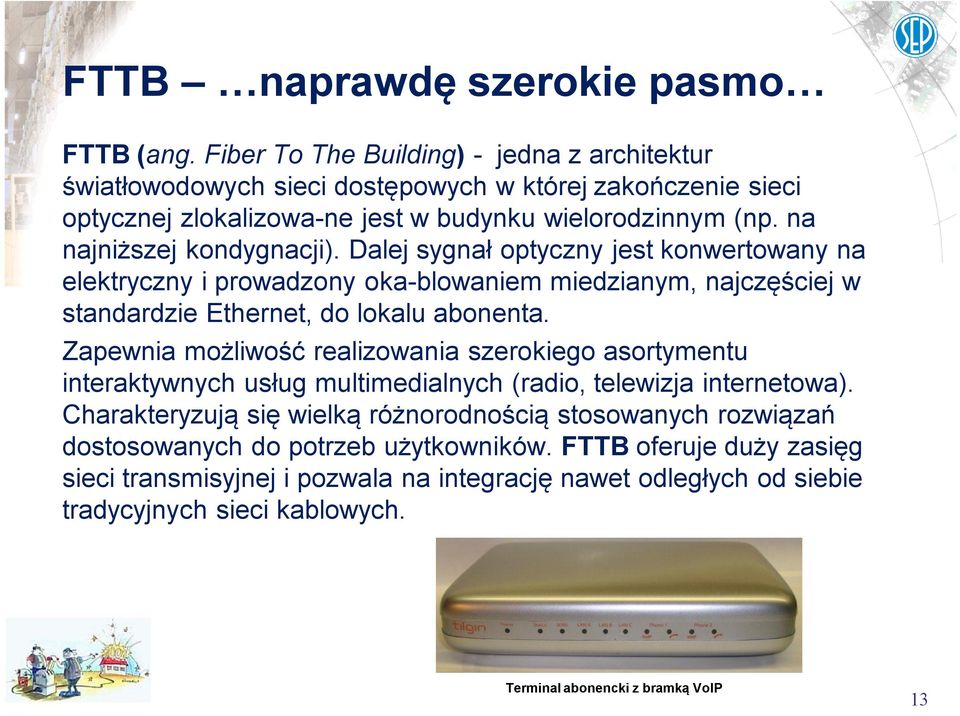

13 FTTB naprawdę szerokie pasmo FTTB (ang. Fiber To The Building) - jedna z architektur światłowodowych sieci dostępowych w której zakończenie sieci optycznej zlokalizowa-ne jest w budynku wielorodzinnym (np. na najniższej kondygnacji). Dalej sygnał optyczny jest konwertowany na elektryczny i prowadzony oka-blowaniem miedzianym, najczęściej w standardzie Ethernet, do lokalu abonenta. Zapewnia możliwość realizowania szerokiego asortymentu interaktywnych usług multimedialnych (radio, telewizja internetowa). Charakteryzują się wielką różnorodnością stosowanych rozwiązań dostosowanych do potrzeb użytkowników. FTTB oferuje duży zasięg sieci transmisyjnej i pozwala na integrację nawet odległych od siebie tradycyjnych sieci kablowych. Terminal abonencki z bramką VoIP 13

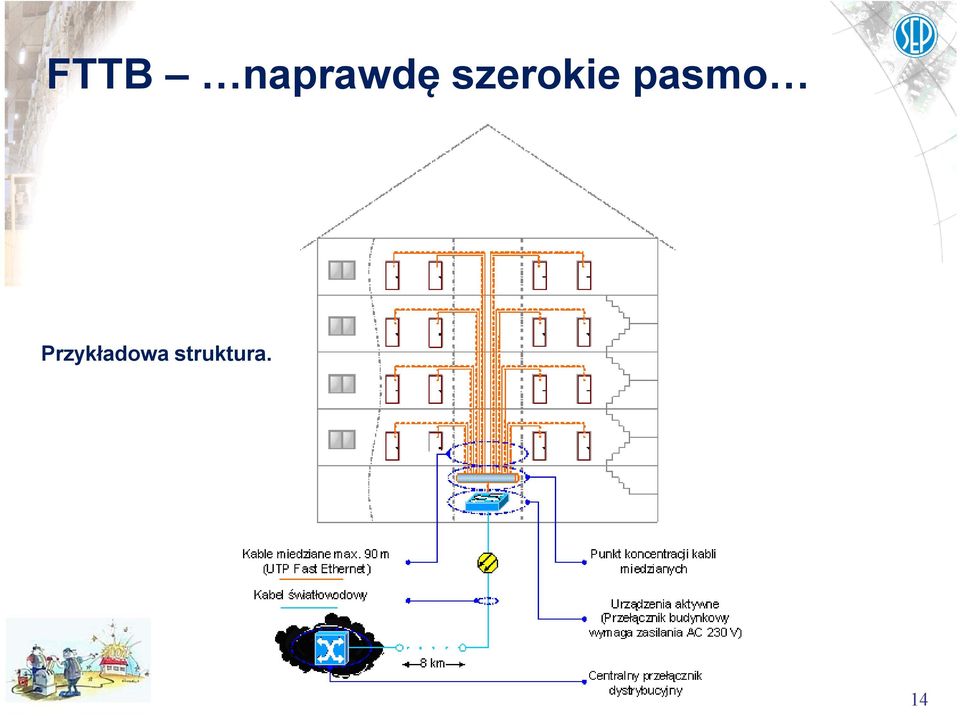

14 FTTB naprawdę szerokie pasmo Przykładowa struktura. 14

15 FTTB naprawdę szerokie pasmo Konfiguracja instalacji abonenckiej: ONU Router + bramka VoIP 15

16 PON to jest to! PON (ang. Passive Optical Network) pasywna sieć optyczna należąca do grupy sieci FTTx (ang. Fiber To the x np. Home/Loop/... ). Jest to sieć, w której, jako medium przekazywania danych, wykorzystuje się światłowód jednomodowy. Prędkość transmisji jest dzielona w zależności od standardu, zazwyczaj jest to podział 1:32 ale standardy akceptują podział z zakresu 1:16 do 1:128. Sygnał jest rozdzielany przez tzw. pasywne (nie wymagające zasilania) splitery optyczne, czyli pasywne urządzenia rozdzielające, które rozmieszczone są w różnych miejscach sieci PON. Sieć ta może najczęściej przyjmować postać drzewa lub magistrali. Zastosowanie urządzeń aktywnych (czyli wymagających jakiegoś rodzaju zasilania) jest przewidziane tylko w końcowych i początkowych węzłach sieci. Wśród elementów sieci PON wyróżnia się: urządzenia dystrybucyjne OLT (Optical Line Termination), zwane również centralnymi jednostkami urządzenia zakańczające sieć optyczną u odbiorców ONT (Optical Network Termination), zwane terminalami abonenckimi urządzenia zakańczające sieć optyczną w lokalnym punkcie dystrybucyjnym ONU (Optical Network Unit) 16

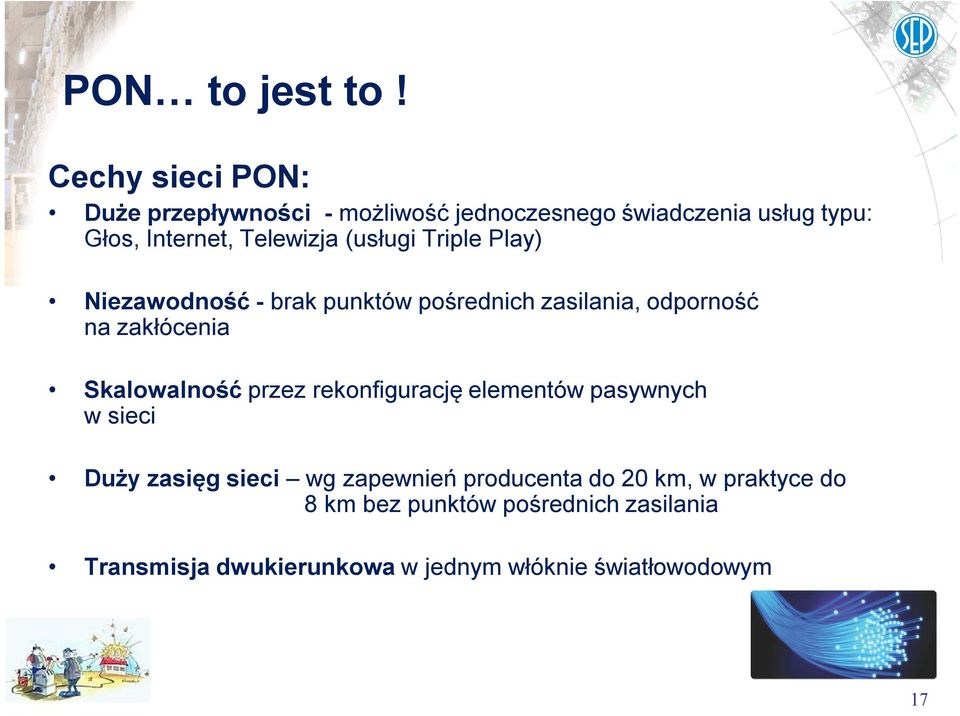

17 PON to jest to! Cechy sieci PON: Duże przepływności - możliwość jednoczesnego świadczenia usług typu: Głos, Internet, Telewizja (usługi Triple Play) Niezawodność - brak punktów pośrednich zasilania, odporność na zakłócenia Skalowalność przez rekonfigurację elementów pasywnych w sieci Duży zasięg sieci wg zapewnień producenta do 20 km, w praktyce do 8 km bez punktów pośrednich zasilania Transmisja dwukierunkowa w jednym włóknie światłowodowym 17

18 PON to jest to! Podstawowe elementy składowe sieci: Infrastruktura sieci światłowodowej zewnętrznej i wewnątrzbudynkowej ONT - aktywne urządzenia abonenckie OLT aktywne urządzenie centralowe Spliter (sprzęgacz) pasywny element optyczny do podziału sygnału w torze 18

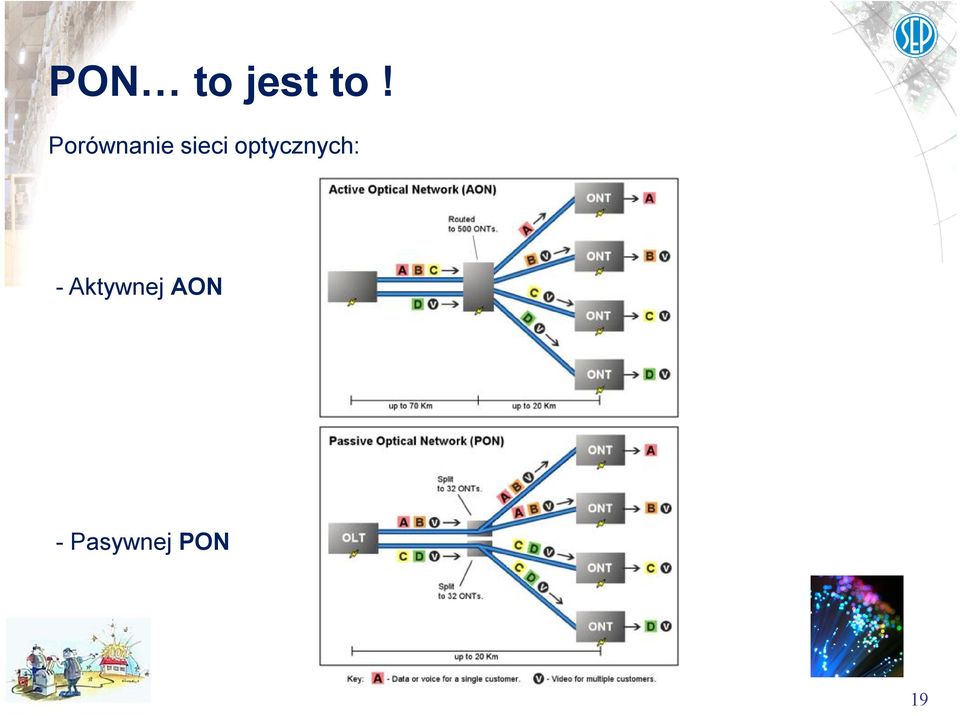

19 PON to jest to! Porównanie sieci optycznych: - Aktywnej AON - Pasywnej PON 19

20 PON to jest to! Stosowane urządzenia: ONT Corecess ONT Alcatel Lucent 20

21 WiMAX ewolucja sieci radiodostępowej WiMAX (ang. Worldwide Interoperability for Microwave Access) technika bezprzewodowej, radiowej transmisji danych system szerokopasmowego radiowego dostępu abonenckiego. Określa się, iż maksymalna przepustowość technologii WiMAX zbliżona jest do 75 Mb/s. To bardzo przyszłościowa szybkość, konkurencyjna z rozwiązaniami przewodowymi. Aby ją uzyskać odbiornik nie może być umieszczony dalej, niż 10 km od nadajnika. Jednak sama technologia może działać aż do 50 km od nadajnika. Praktyczna przepustowość technologii WiMAX stosowana w Polsce wynosi do 4 Mb/s. Praktyczny zasięg sieci w technologii WiMAX przy zastosowaniu anten Alvarion (stosowany w Polsce) wynosi 30 km jeśli stacja bazowa i antena odbiorcza są w zasięgu linii widoczności (LoS) i nie ma przeszkód w tzw. pierwszej strefie Fresnela, a 12 km uwzględniając wszelkie przeszkody terenowe, najbliższa przeszkoda terenowa (drzewa, góry, linie energetyczne) powinna znajdować się co najmniej 25 m od anteny, w przeciwnym razie połączenie będzie zrywane. 21

22 WiMAX ewolucja sieci radiodostępowej Możliwości usługowe w warunkach Polskich: - usługi głosowe świadczone w oparciu o technologie VoIP, - transmisja danych: Klient indywidualny do 4MB/s asymetrycznie; Klient biznes do 4 MB/s asymetrycznie; do 2 MB/s symetrycznie; VPN. Brak możliwości świadczenie usług IPTV! 22 22

23 WiMAX ewolucja sieci radiodostępowej Przykładowa struktura. Odbiorca końcowy stacjonarny Biura Stacja Bazowa Odbiorca końcowy mobilny Lokalny ISP Odbiorca końcowy stacjonarny Punkt dostępowy WiFi 23

24 WiMAX ewolucja sieci radiodostępowej Stosowane urządzenia: Urządzenia stacji abonenckiej Zespoły antenowe stacji bazowej 24

25 Wybór rozwiązania sieci dostępowej? - Internet - szyba wymiana plików - gry - Video on Demand - telekonferencje Centrum rozrywki w domu TRANSFER Mbps 1 Gbps VDSL2 ADSL ADSL 2 ADSL 2 + SHDSL SHDSL 2 pairs ISDN V.90 25

26 IPTV - Internet Protocol Television IPTV (ang. Internet Protocol Television) telewizja IP to technika umożliwiająca przesyłanie sygnału telewizyjnego w sieciach szerokopasmowych opartych na protokole IP (np. Internet lub intranet). W chwili obecnej wśród sieci dostępowych zdecydowanie dominują sieci bazujące na różnych odmianach techniki DSL. Przewiduje się, że w przyszłości technologiami dominującą będą technologie światłowodowe FTTx: - FTTB światłowód doprowadzony do budynku, sieć wewnątrzbudynkowa oparta na kablach miedzianych Ethernet; - FTTH światłowód do mieszkania - technologia PON. Każdy odbiornik STB (ang. Set Top Box) posiada własny unikatowy adres IP, na który przesyłany jest strumień wideo z serwera. Strumień wideo najczęściej jest zakodowany w formacie MPEG-4 (standard obowiązujący w Polsce) lub innych formatach stosowanych do realizacji mediów strumieniowych w sieci Internet, takich jak WMV lub RealVideo (np. HBO Go ipla, TVN Player). 26

27 IPTV - Internet Protocol Television Różnice w funkcjonalności w porównaniu z telewizją tradycyjną: Nowa technologia to dostęp do szeregu funkcji dających widzowi poczucie daleko idącej swobody w tym co, kiedy i w jaki sposób ogląda. Realizacja funkcjonalności jest wynikiem zastosowania nie jednej konkretnej funkcji, ale szeregu z nich: - VoD - wirtualna wypożyczalnia wideo - posługując się przyjaznym dla użytkownika interfejsem wyświetlanym na ekranie telewizora, odszukuje on interesujący go tytuł, a po zapoznaniu się z podstawowymi informacjami na jego temat, obejrzeniu zwiastuna, może rozpocząć seans. - time shifting - oglądanie z przesunięciem czasowym tj. zatrzymywanie oglądania, cofanie i powracanie do chwili obecnej. - PVR (ang. Network Personal Video Recorder). Pozwala ona na zapisywanie interesujących widza programów na zewnętrznym serwerze, a nie lokalnie, co uwalnia go od zakupu dodatkowego sprzętu np. twardego dysku w przystawce telewizyjnej bądź całego komputera i pozwala na odtworzenie całego zarejestrowanego materiału w dogodnej dla niego porze. Użytkownik obsługuje wszystkie funkcje IPTV bezpośrednio z ekranu telewizora za pośrednictwem przyjaznego menu graficznego, czyli tzw. interfejsu nawigacyjnego EPG (ang. Electronic Program Guide). 27

28 IPTV - Internet Protocol Television Różnice w funkcjonalności w porównaniu z telewizją tradycyjną (cd): IPTV to daje możliwość dostępu do stron www czy poczty elektronicznej bez potrzeby zakupu komputera te usługi są udostępniane wprost na ekranie telewizora. To samo dotyczy gier sieciowych, dostępnych do tej pory jedynie właścicielom PC i konsol. Interaktywność np. dzięki interaktywności można tworzyć społeczności widzów on line, które przeżywają wspólnie i dzielą się wrażeniami na bieżąco np. emocjami towarzyszącymi spotkaniu reprezentacji piłkarzy. Aby wykreowac taką mozliwość nieodzowne staje się udostępnienie dodatkowych kanałów komunikacji. W rozwiązaniu Alcatel Amigo po dołożeniu mikrofonu do przystawki widzowie mogą komentować na bieżąco wydarzenia rozgrywające się na ekranie korzystając z połączenia VoIP. Dodatkowo do dyspozycji widza jest system ikon, emotionów, avatarów i chat. Niestety żaden krajowy operator nie oferuje obecnie tej funkcjonalności. Oprócz różnic natury funkcjonalnej IPTV oferuje także nową jakość obrazu. Już samo przejście na przekaz cyfrowy widać gołym okiem, a po uwzględnieniu możliwości transmisji telewizji wysokiej rozdzielczości HDTV (ang. High Definition TV), skok jakościowy jest jeszcze większy. 28

29 IPTV - Internet Protocol Television Schemat logiczny sieci z zaimplementowaną usługa IPTV. Stacja czołowa Sieć dostępowa Internet 29

30 IPTV - Internet Protocol Television Rozwiązanie instalacji abonenckiej sieć dostępowa typu FTTH (PON) 30

31 IPTV - Internet Protocol Television Stosowane urządzenia: 31

32 IPTV - Internet Protocol Television Stosowane urządzenia: 32

33 IPTV - Internet Protocol Television Stosowane urządzenia: 33

34 IPTV - Internet Protocol Television Perspektywy: Abonenci IPTV w Europie 2020r 34

35 IPTV - Internet Protocol Television Perspektywy: Abonenci IPTV na świecie 35

36 VoIP telefonia internetowa VoIP (ang. Voice over Internet Protocol) technika umożliwiająca przesyłanie dźwięków mowy za pomocą łączy internetowych lub dedykowanych sieci wykorzystujących protokół IP, popularnie nazywana "telefonią internetową". Dane głosowe po zakodowaniu do postaci cyfrowej przesyłane są przy użyciu protokołu IP, co pozwala wykluczyć niepotrzebne "połączenie ciągłe" i np. wymianę informacji gdy rozmówcy milczą. Bramka VoIP: 36

37 VoIP telefonia internetowa 37

38 VoIP telefonia internetowa VoIP w biurze : 38
