DSL (od ang. Digital Subscriber Line)

Transkrypt

1 MODEMY xdsl

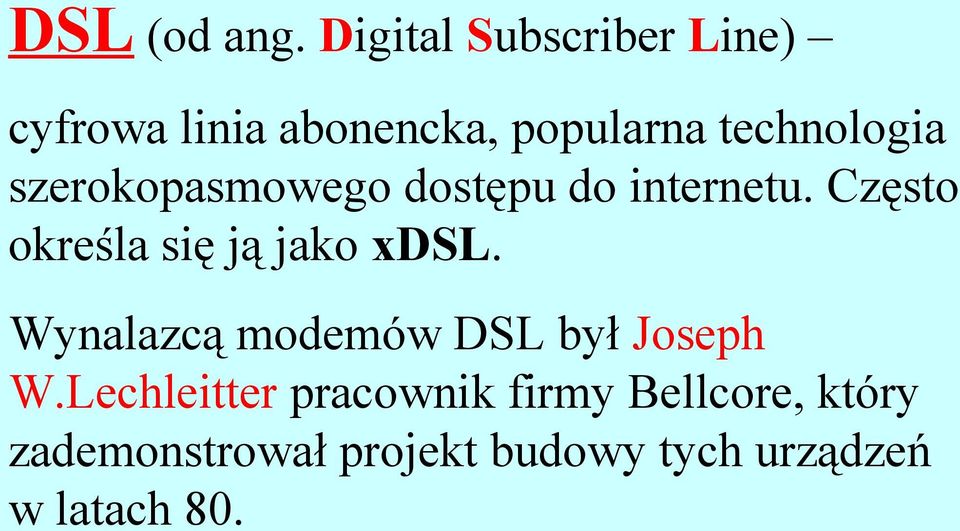

2 DSL (od ang. Digital Subscriber Line) cyfrowa linia abonencka, popularna technologia szerokopasmowego dostępu do internetu. Często określa się ją jako xdsl. Wynalazcą modemów DSL był Joseph W.Lechleitter pracownik firmy Bellcore, który zademonstrował projekt budowy tych urządzeń w latach 80.

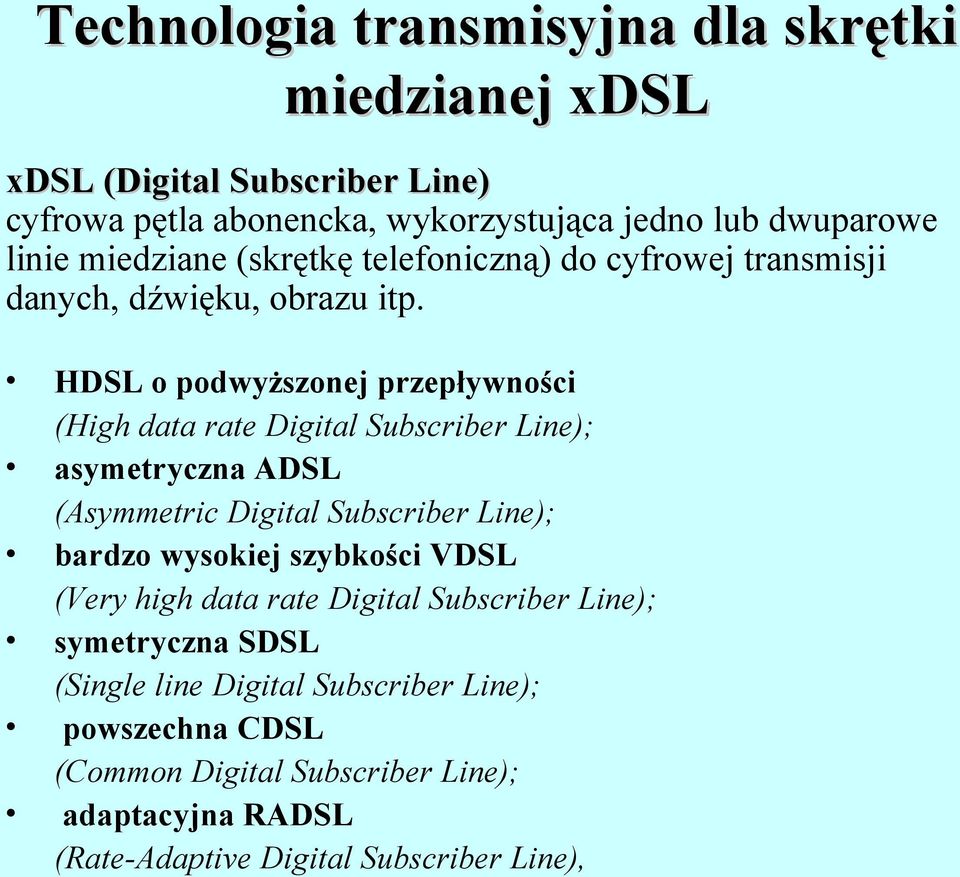

3 Technologia transmisyjna dla skrętki miedzianej xdsl xdsl (Digital Subscriber Line) cyfrowa pętla abonencka, wykorzystująca jedno lub dwuparowe linie miedziane (skrętkę telefoniczną) do cyfrowej transmisji danych, dźwięku, obrazu itp. HDSL o podwyższonej przepływności (High data rate Digital Subscriber Line); asymetryczna ADSL (Asymmetric Digital Subscriber Line); bardzo wysokiej szybkości VDSL (Very high data rate Digital Subscriber Line); symetryczna SDSL (Single line Digital Subscriber Line); powszechna CDSL (Common Digital Subscriber Line); adaptacyjna RADSL (Rate-Adaptive Digital Subscriber Line),

4 Rodzaje technologii DSL Family ITU Name Ratified Maximum Speed capabilities ADSL G G.dmt Mbps down, 800 kbps up ADSL2 G G.dmt.bis Mb/s down, 1 Mbps up ADSL2plus G ADSL2plus Mbps down, 1 Mbps up ADSL2-RE G Reach Extended Mbps down 1 Mbps up SHDSL G G.SHDSL Mbps up/down VDSL G Very-high-data-rate DSL VDSL2 G Very-high-data-rate DSL Mbps down, 15 Mbps up Mbps up/down

5 Kody transmisyjne

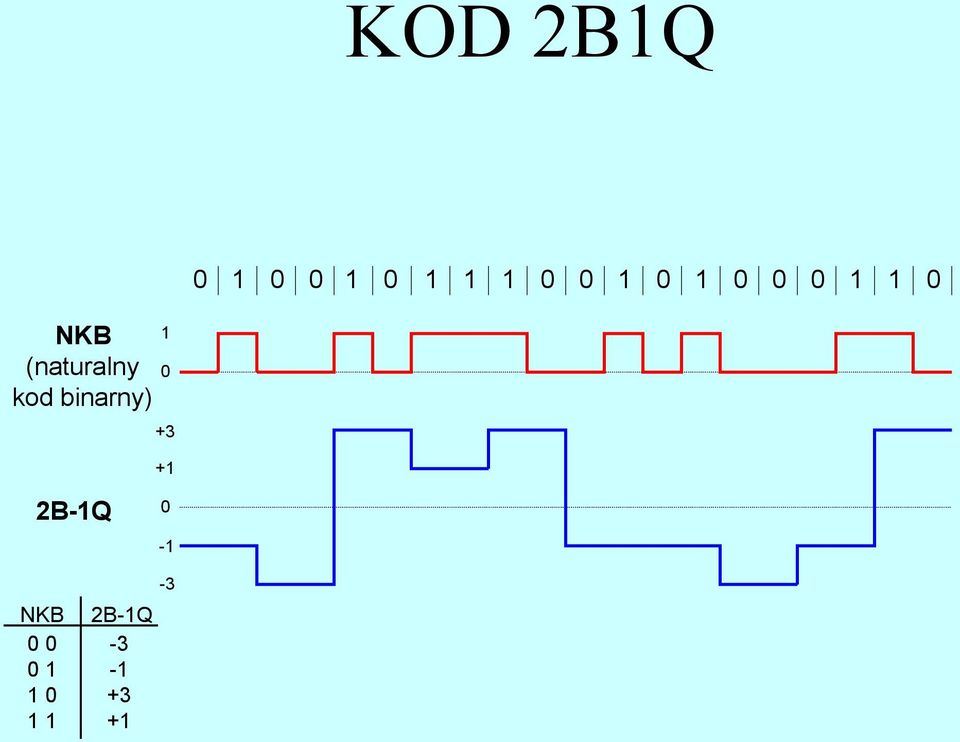

6 KOD 2B1Q NKB (naturalny kod binarny) B-1Q 0-1 NKB B-1Q

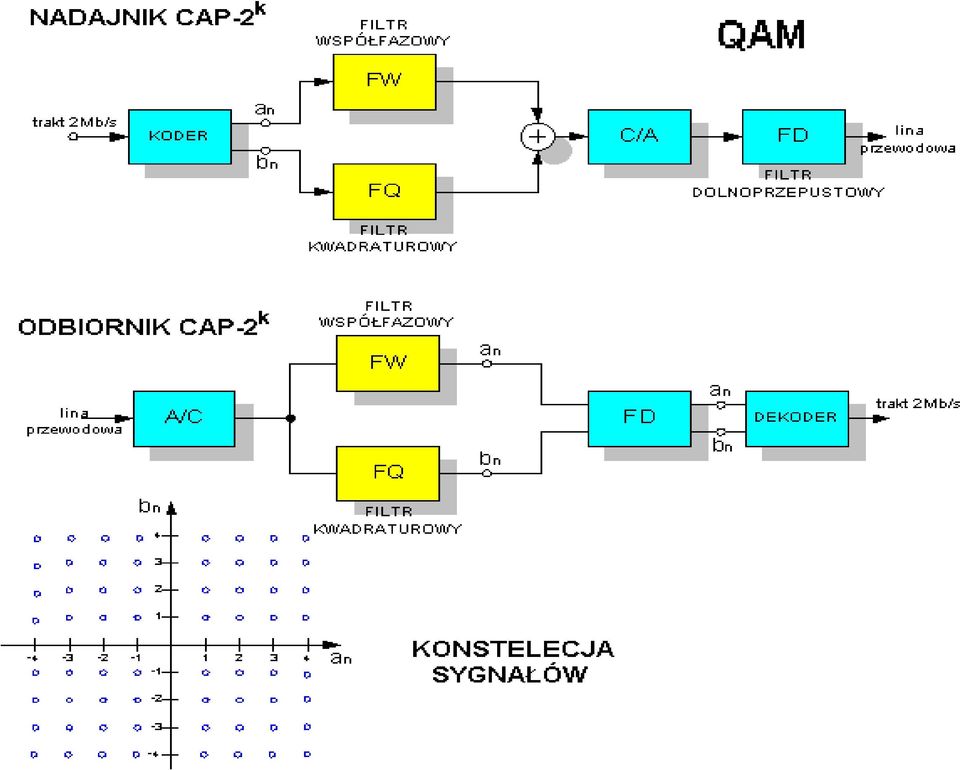

7

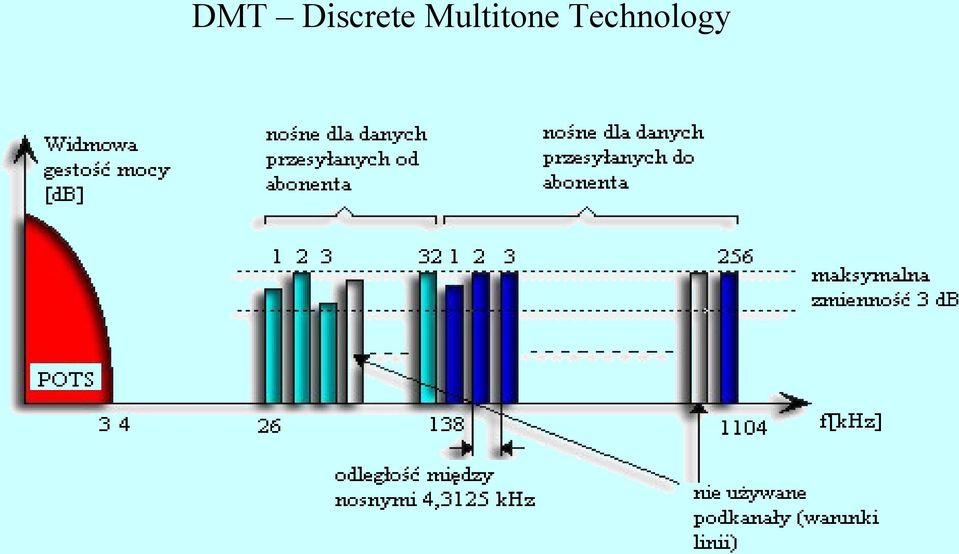

8 DMT Discrete Multitone Technology

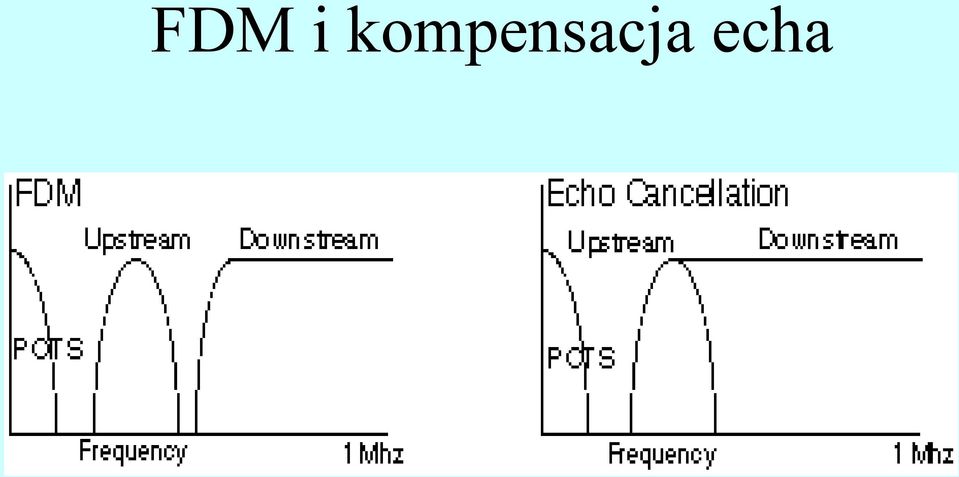

9 FDM i kompensacja echa

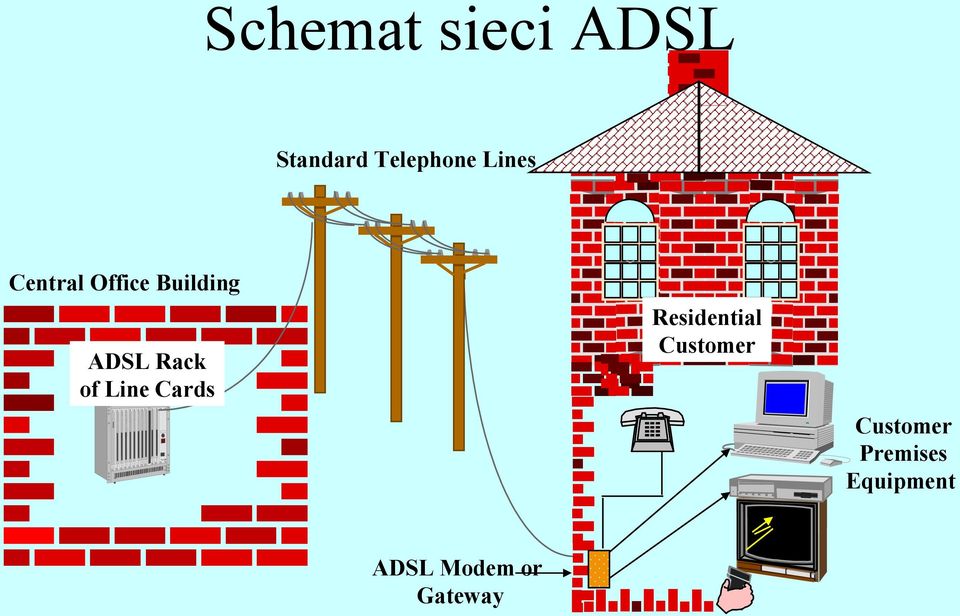

10 Schemat sieci ADSL Standard Telephone Lines Central Office Building ADSL Rack of Line Cards Residential Customer Customer Premises Equipment ADSL Modem or Gateway

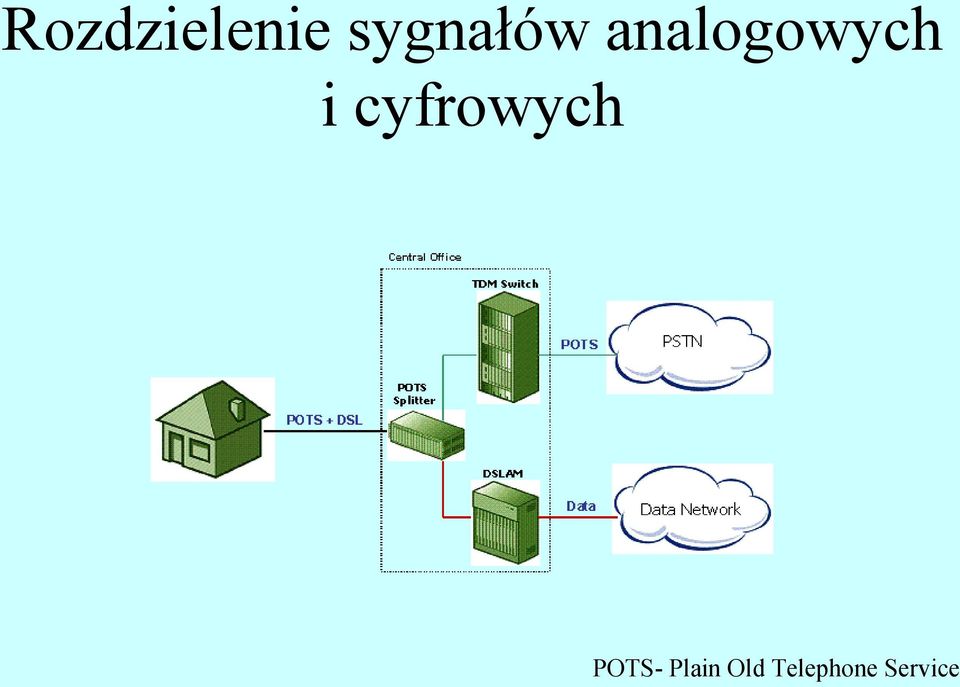

11 Rozdzielenie sygnałów analogowych i cyfrowych POTS- Plain Old Telephone Service

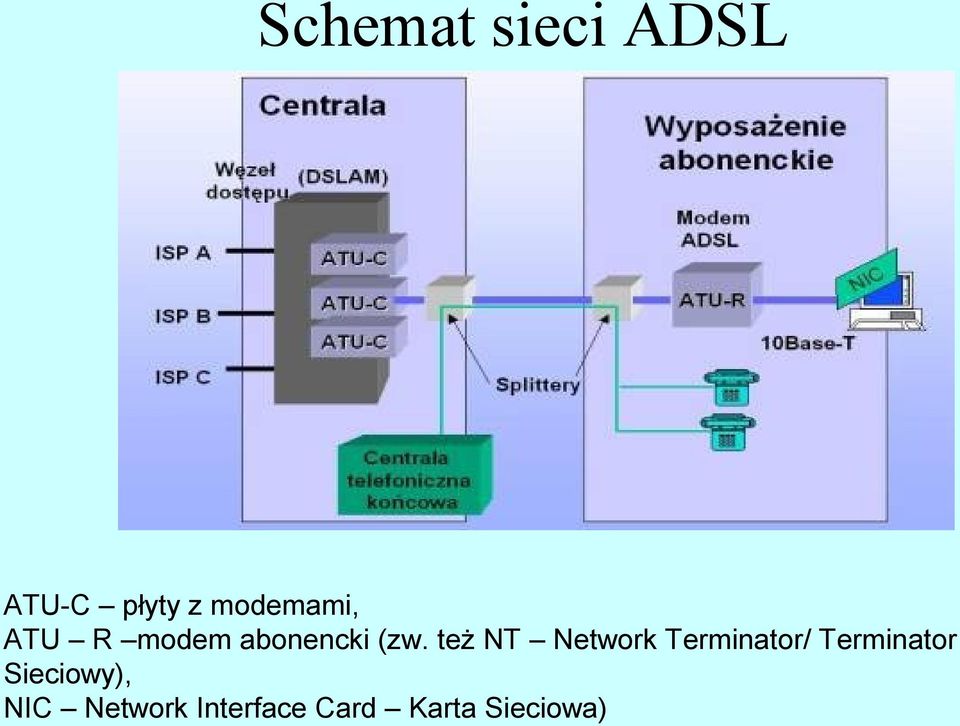

12 Schemat sieci ADSL ATU-C płyty z modemami, ATU R modem abonencki (zw. też NT Network Terminator/ Terminator Sieciowy), NIC Network Interface Card Karta Sieciowa)

13 ADSL Technologia transmisyjna dla skrętki miedzianej xdsl Asymetryczna transmisja Wykorzystywane pasmo od 26kHz do 1,1MHz

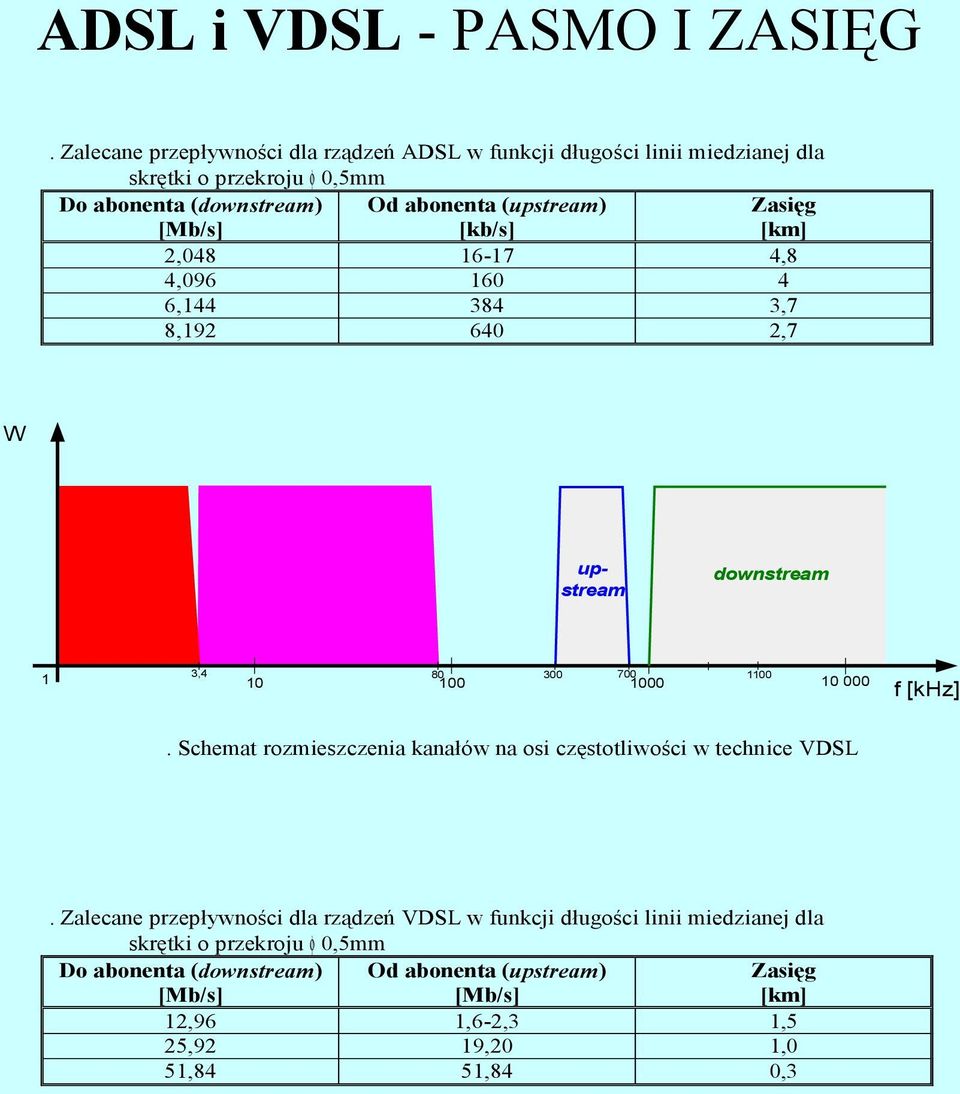

14 ADSL i VDSL - PASMO I ZASIĘG. Zalecane przepływności dla rządzeń ADSL w funkcji długości linii miedzianej dla skrętki o przekroju φ 0,5mm Do abonenta (downstream) [Mb/s] Od abonenta (upstream) [kb/s] Zasięg [km] 2, ,8 4, , ,7 8, ,7 W POTS ISDN upstream downstream 3, f [khz]. Schemat rozmieszczenia kanałów na osi częstotliwości w technice VDSL. Zalecane przepływności dla rządzeń VDSL w funkcji długości linii miedzianej dla skrętki o przekroju φ 0,5mm Do abonenta (downstream) [Mb/s] Od abonenta (upstream) [Mb/s] Zasięg [km] 12,96 1,6-2,3 1,5 25,92 19,20 1,0 51,84 51,84 0,3

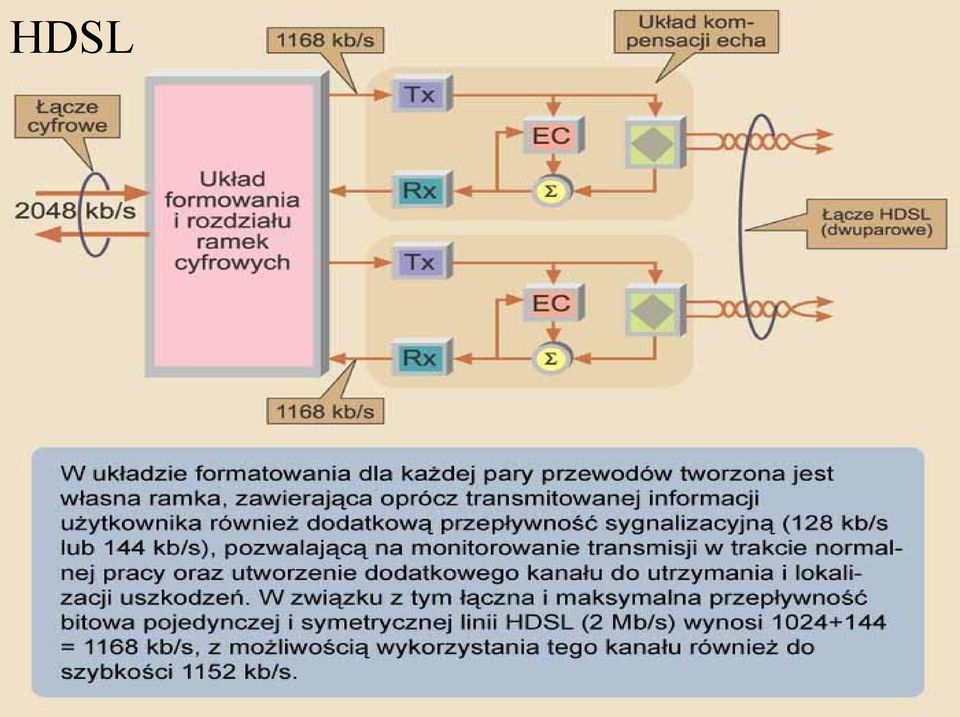

15 HDSL

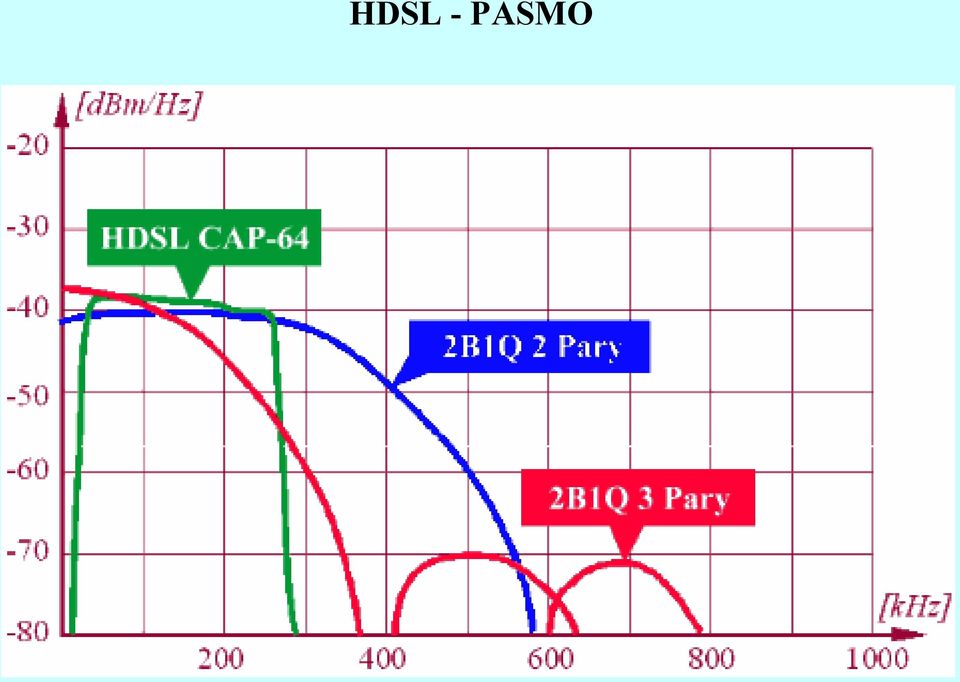

16 HDSL - PASMO

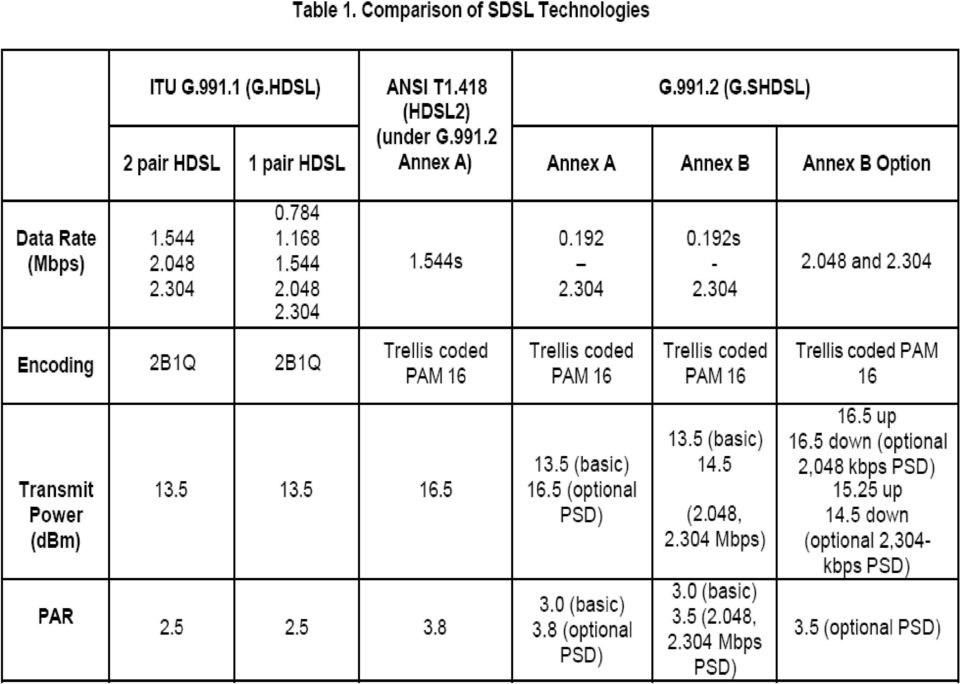

17

18 Pasmo wykorzystywane przez G.SHDSL

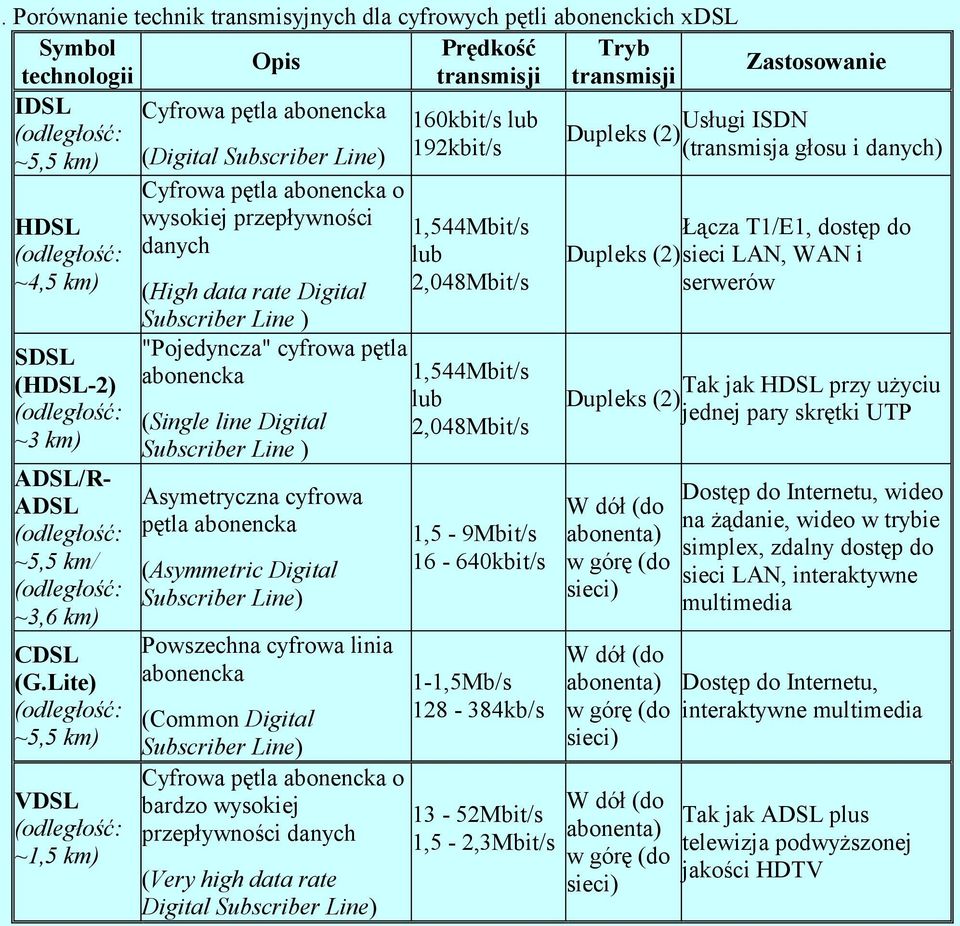

19 . Porównanie technik transmisyjnych dla cyfrowych pętli abonenckich xdsl Symbol Prędkość Tryb Opis Zastosowanie technologii transmisji transmisji IDSL Cyfrowa pętla abonencka 160kbit/s lub Usługi ISDN (odległość: Dupleks (2) ~5,5 km) (Digital Subscriber Line) 192kbit/s (transmisja głosu i danych) HDSL (odległość: ~4,5 km) SDSL (HDSL-2) (odległość: ~3 km) ADSL/R- ADSL (odległość: ~5,5 km/ (odległość: ~3,6 km) CDSL (G.Lite) (odległość: ~5,5 km) VDSL (odległość: ~1,5 km) Cyfrowa pętla abonencka o wysokiej przepływności danych (High data rate Digital Subscriber Line ) "Pojedyncza" cyfrowa pętla abonencka (Single line Digital Subscriber Line ) Asymetryczna cyfrowa pętla abonencka (Asymmetric Digital Subscriber Line) Powszechna cyfrowa linia abonencka (Common Digital Subscriber Line) Cyfrowa pętla abonencka o bardzo wysokiej przepływności danych (Very high data rate Digital Subscriber Line) 1,544Mbit/s lub 2,048Mbit/s 1,544Mbit/s lub 2,048Mbit/s 1,5-9Mbit/s kbit/s 1-1,5Mb/s kb/s 13-52Mbit/s 1,5-2,3Mbit/s Łącza T1/E1, dostęp do Dupleks (2) sieci LAN, WAN i serwerów Tak jak HDSL przy użyciu Dupleks (2) jednej pary skrętki UTP W dół (do abonenta) w górę (do sieci) W dół (do abonenta) w górę (do sieci) W dół (do abonenta) w górę (do sieci) Dostęp do Internetu, wideo na żądanie, wideo w trybie simplex, zdalny dostęp do sieci LAN, interaktywne multimedia Dostęp do Internetu, interaktywne multimedia Tak jak ADSL plus telewizja podwyższonej jakości HDTV
