1 Możliwości zastosowania technologii fotowoltaicznej w Polsce północnej w szczególności w domowych instalacjach autonomicznych. Tomasz Karaś

2 1. Wykorzystanie zjawiska fotowoltaiki czyli wytwarzania napięcia pod wpływem światła (fotonów) 2. Najczystsza metoda wytwarzania energii elektrycznej 3. Brak efektów ubocznych w trakcie wytwarzania energii: Bioelektrownie powstaje dwutlenek węgla CO² Elektrownie wiatrowe wpływ na środowisko naturalne (migracje ptaków), aspekty wizualne Elektrownie konwencjonalne duże ilości CO², inne produkty spalania Elektrownie Atomowe problem z odpadami, pewne ryzyko związane z atomem Elektrownie wodne wpływ na otoczenie, tereny zalewowe 4. Wytwarzany jest prąd stały który następnie należny zamienić na prąd zmienny pewne straty wynikające z dodatkowych elementów infrastruktury

3 Rodzaje paneli ze względu na wykorzystywane materiały 1. Mono i Polikrystaliczne wykorzystują jako materiał dwutlenek krzemu, który jest drugim, najczęściej spotykanym minerałem na ziemi. Mono Poli Efektywność 15% - 22% 13% - 16% Kształt Kwadrat, półkwadrat Kwadrat Rozmiar cm cm2 Grubość 0.2 mm 0.2 mm Struktura Homogeniczne Heterogeniczne Kolor Ciemna granatowe, czarne Niebieskie, metaliczne

4 Rodzaje paneli ze względu na wykorzystywane materiały 2. Thinfilm specjalnie napylane, zwykle na taflę szkła, związki półprzewodników fotoaktywnych 3. Kryształy amorficzne kryształy na bazie dwutlenku krzemu lub innych materiałów półprzewodnikowych. Główna różnica względem mono/poli kryształów wynika ze znacznie gorszej jakości ułożenia kryształów. 4. Panele organiczne wykorzystują związki organiczne, które wykazują podobne właściwości jak półprzewodniki. W chwili obecnej są to nowe rozwiązania, które w przyszłości ze względów ekonomicznych mogą stać się technologią dominującą na rynku.

5 Systemu fotowoltaiczne 1. Podłączone do sieci (Grid connected) Do pierwszej grupy należy zaliczyć każdy system fotowoltaiczny, ale również elektrownie wiatrową, który jest podłączony bezpośrednio do sieci przesyłowej. Wytworzona energia nie jest gromadzona ale oddawana bezpośrednio do sieci przesyłowej. Główną przeszkodą w szerokim zastosowaniu tego typu połączeń jest brak taryfy stałej.

6 Systemu fotowoltaiczne 2. Autonomiczne Do drugiej grupy należy zaliczyć instalacje w których następuje zgromadzenie wyprodukowanych ilości energii we własnych zasobach i korzystanie z nich w czasie gdy ilość wytwarzanego prądu maleje poniżej określonego poziomu. Istotą tak działającego systemu jest to, że w okresie w którym generowana jest maksymalna ilość energii w domu jego konsumpcja jest minimalna. Pozwala to na pełne doładowanie akumulatorów a dzięki temu w okresie gdy zapotrzebowanie w czasie popołudniowym wzrasta, zmagazynowana energia jest dostępna do użycia.

7 Zastosowanie PV w Polsce Północnej Umiarkowane warunki nasłonecznienia Pas nadmorski z dobrymi parametrami 1050 kwh/m² Pozostały obszar naszego województwa 995 kwh/m²

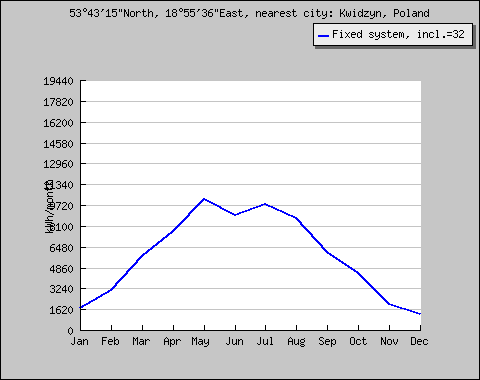

8 Zastosowanie PV w Polsce Północnej Przykładowa kalkulacja efektywności systemu Nominalna wydajność systemu 81kWp Szacowane straty temperaturowe dla lokalizacji 12.7% Szacowane straty ze względu na azymut 3.1% Szacowane inne straty systemu (kable, inwertery, ) 10% Nachylenie połaci dachowych 32 (optymalne w Polsce nachylenie to 36,5 ) Azymut 300 (odchylenie od osi PN-PŁ, idealne to 180) Opracowywany system składający się z 360 paneli o mocy 225Wp w okresie 1 roku wygeneruje następujące ilości energii w poszczególnych miesiącach.

9 Rozwiązania PV i Wiatr Systemy Rozbudowane Celem zwiększenia efektywności systemu autonomicznego często stosuje się rozbudowanie instalacji o turbinę wiatrową. Dzięki temu możliwe jest generowanie prądu w czasie braku wystarczającej ilości energii słonecznej wieczory, noce, okres zimowy.

10 Dziękuję za uwagę Tomasz Karaś LED Electronics Mail: Mob:
