SYSTEMY ENERGETYKI ODNAWIALNEJ B.22 TESTY Podsumowanie

Transkrypt

1 SYSTEMY ENERGETYKI ODNAWIALNEJ B.22 TESTY Podsumowanie Prowadzący: dr inż. Marcin Michalski Slajd 1

2 FOTOWLOTAIKA B.22

3 1. Ogniwa fotowoltaiczne pierwszej generacji uzyskują sprawność rzędu: a).do 20% b).80-90% c).60-70% 2. Ogniwa fotowoltaiczne produkują: A. energię cieplną B. prąd stały C. prąd zmienny D. mogą produkować zarówno prąd jaki i ciepło 3. Moduł fotowoltaiczny o parametrach znamionowych U = 30 V, I = 5 A w warunkach STC wyprodukuje moc równą: a) 30W b) 5 W c) 150 W d) 400 W 4. Prąd całkowity 14 modułów fotowoltaicznych o prądzie znamionowym każdego modułu wynoszącym 10 A, połączonych szeregowo z odbiornikiem o rezystancji równej rezystancji modułu, wynosi: a)10 A b) 140 A c) 14 A

4 5. Czy moduły fotowoltaiczne są w stanie produkować energię elektryczną w zimie? Moduły fotowoltaiczne są w stanie produkować energię elektryczną w zimie. Nawet w przypadku A)zachmurzenia, moduły produkują energię elektryczną ale odpowiednio mniejszą ilość. B)Moduły fotowoltaiczne nie są w stanie produkować energii elektrycznej w zimie. C)Moduły fotowoltaiczne są w stanie produkować energię elektryczną w zimie, ale przy nasłonecznieniu powyżej 300W/m Ile energii elektrycznej produkuje system modułów fotowoltaicznych? A)Instalacja wygeneruje zawsze tyle samo energii elektrycznej bez względu na jego położenie. B)Prawidłowo zainstalowana instalacja w przypadku Polski dla jednego kwp zainstalowanej mocy wygeneruje około kwh energii elektrycznej rocznie. C)Z 1m 2 paneli fotowoltaicznych w ciągu roku zostanie wyprodukowane 1000kWh energii elektrycznej. 7. Czy można odsprzedać nadwyżki energii elektrycznej? A)Nie można odsprzedawać. Energia pozyskana z modułów fotowoltaicznych może być wykorzystana wyłącznie na potrzeby własne. B)Można produkować i odsprzedawać bez żadnych ograniczeń. C)Tak można pod warunkiem, podpisania umowy z lokalnym dystrybutorem energii elektrycznej oraz nastąpi instalacja dodatkowego licznika energii, lub dwukierunkowego licznika energii elektrycznej.

5 8. Jaka jest średnia moc panela fotowoltaicznego polikrystalicznego? A)100 Wp B)250 Wp C)500 Wp 9. Do czego służy inwerter? A)Inwerter to urządzenie konwertujące prąd stały produkowany przez moduły fotowoltaiczne, na prąd zmienny. B)Inwerter to urządzenie służące tylko do kontroli napięcia. C)Inwerter to urządzenie służące do gromadzenia energii elektrycznej. 10. Czym jest wydajność modułu? A)Wydajność modułu jest to szybkość jego montażu. B)Wydajność modułu jest to ilość energii wyprodukowanej niezależnie od gęstości promieniowania słonecznego. C)Wydajność modułu jest miarą jak efektywnie moduł zamienia promieniowanie słoneczne na energię elektryczną. 11. Żywotność paneli fotowoltaicznych, polikrystalicznych, przy spadku mocy do 80% określona jest na okres: A)25-30 lat. B)Żywotność paneli jest nieograniczona C)5-10 lat.

6 12. Warunki NOCT dotyczą pomiarów parametrów modułów fotowoltaicznych: a) w nocy b) w laboratorium przy 1000W/m 2 temperaturze otoczenia 25 o C c) w temperaturach ujemnych, przy 800W/m 2 ( w zakresie -25 o C 0 o C) d) w podwyższonej, tzw. rzeczywistej temperaturze pracy na panelu fotowoltaicznym, przy 800W/m 2 (np. 45 o C) 13. Potencjał promieniowania słonecznego w Polsce wynosi ok: a) 1000 kwh/m 2 rok b) 600 kwh/m 2 rok c) 2000 kwh/m 2 rok d) 1360 kwh/m 2 rok 14. Ilość godzin w roku w Polsce (usłonecznienia) wynosi: a) 1000 b) 1600 c) Wraz ze wzrostem temperatury panela fotowoltaicznego: a) wzrasta sprawność panelu pv b) wzrasta napięcie c) maleje sprawność d) temperatura nie ma wpływu na pracę pv

7 B.22 Geotermia

8 1. Jaką rolę pełni sprężarka w pompie ciepła? a) Umożliwia realizację obiegu chłodniczego. b) Spełnia analogiczną rolę jak sprężarka w hydroforze. c) Spręża powietrze do chłodzenia pompy ciepła. 5. Czynnik ORC to: A. czynnik niskowrzący, a przez to ma większy potencjał w źródłach niskotemperaturowych niż woda B. układ do produkcji energii elektrycznej z energii geotermalnej C. czynnik wykorzystywany do chłodzenia obiegu pompy ciepła D. czynnik zapobiegający zamarznięciu wody w układzie 2. Czym różni się energia geotermiczna od geotermalnej? a) Nie różni się niczym. b) Energia geotermiczna to mokra energia a geotermalna to sucha energia. c) Źródłem, z którego pozyskujemy energię. 3. Temperatura gruntu poniżej 25m jest stała w skali roku, a na każde 100m głębokości obserwuje się wzrost temperatury o ok. a) 0,5-1oC b) 10-20oC c) 1,5 3 o C 4. Naturalna energia pochodząca z wnętrza Ziemi nazywana jest energią: a) Geologiczną. b) Geotermalną. c) Geotermiczną.

9 6. Współczynnik efektywności pompy ciepła COP, definiujemy jako: A.stosunek mocy grzewczej do pobranej mocy elektrycznej B.iloczyn mocy grzewczej i pobranej mocy elektrycznej C.stosunek pobranej mocy elektrycznej do mocy grzewczej D.sumę mocy grzewczej i elektrycznej 10 Elektrownie geotermalne na parę suchą: a) nie występują b) są najczęstszym stosowanym rozwiązaniem c) występują bardzo rzadko d) występują ale tylko z dodatkowymi kotłami 7. Dolnym źródłem ciepła dla pompy ciepła może być: A.powietrze, woda, grunt B.tylko powietrze C.tylko woda D.tylko grunt 8.W monowalentnym systemie pracy układu grzewczego znajduje się: A.pompa ciepła B.pompa ciepła, kocioł gazowy C.pompa ciepła, kocioł olejowy D.grzałka elektryczna, piec węglowy 9. Kolektor gruntowy układa się: A.na wolnym od zabudowań obszarze B.pod garażami C.pod instalacjami gazowymi D.pod domami

10 B.22 Biomasa

11 1. Biomasa, jako paliwo, wykorzystywana jest głównie do: a)spalania, współspalania i zgazowywania. b) nie jest wykorzystywana c) kompostowania 2. Które z wymienionych nośników nie należą do biomasy? a)węgiel b)słoma c)drewno 3.Kogeneracją nazywamy: a) wytwarzanie gazu b) wytwarzanie pary wodnej c) wytwarzanie energii elektrycznej i cieplnej 4. Dlaczego przy spalaniu biomasy nie uwzględniamy emisji dwutlenku węgla? a)co2 nie wytwarza się podczas spalania biomasy. b)powstały przy spalaniu biomasy dwutlenek węgla został wcześniej pochłonięty przez rośliny i jego ilość w atmosferze nie zmieniła się. c)podczas spalania biomasy powstaje substancja wiążąca CO2.

12 5. Co to są zrębki? a) Odpady po pielęgnacji drzew. b) Rozdrobnione pnie i gałęzie drzew. c) Wióry zbierane podczas wyrębu drzew. 6. Pelet to: a) Sprasowane twarde części roślin. b) Pocięte w drobne walce rośliny energetyczne. c) Mieszanina kleju i trocin stosowana do rozpalania w kominku. 7.Jak najefektowniej przetwarza się mokrą biomasę? a) Suszy się w piecach. b) Wywozi się na pola jako nawóz. c) Prasuje się i spala lub poddaje fermentacji i zgazowuje.

13 8. Biopaliwami są: a) Biodiesel, bioetanol, biometan. b)biodiesel, bioetanol, gaz ziemny. c)biodiesel, bioetanol, gaz łupkowy. 9. Substancję, która zostaje przefermentowana w komorze fermentacyjnej podczas produkcji biogazu, można wykorzystać do: a) Karmienia zwierząt. b) Nie można jej już dalej wykorzystywać, trzeba jedynie utylizować na składowiskach. c)nawożenia pól uprawnych ekologicznym nawozem 10. Piroliza to technologia wykorzystywana do produkcji: a) ciekłego biopaliwa zwanego bioolejem b) biomasy c) energii cieplnej

14 B.21 Fotowoltaika

15 Jaka jest wymagana powierzchnia do zainstalowania 1 kwp na panelach 250 Wp o wymiarach 1,65mx1m? A)Około 3m 2 B)Około 7m 2 C)Około1,65m 2 Czy instalację fotowoltaiczną można instalować na dachu? A)Ze względu na część elektryczną nie mogą być instalowane na dachu. B)Tak małe instalacje fotowoltaiczne są przede wszystkim instalowane na dachach domów, C)Nie można, gdyż na dachach instalowane są tylko kolektory słoneczne (służących do ogrzewania wody). Czy moduły fotowoltaiczne są w stanie produkować energię elektryczną w zimie? A)Moduły fotowoltaiczne są w stanie produkować energię elektryczną w zimie. Nawet w przypadku zachmurzenia, moduły produkują energię elektryczną ale odpowiednio mniejszą ilość. B)Moduły fotowoltaiczne nie są w stanie produkować energii elektrycznej w zimie. C)Moduły fotowoltaiczne są w stanie produkować energię elektryczną w zimie, ale przy nasłonecznieniu powyżej 300W/m 2.

16 Ile energii elektrycznej produkuje system modułów fotowoltaicznych? A)Instalacja wygeneruje zawsze tyle samo energii elektrycznej bez względu na jego położenie. B)Prawidłowo zainstalowana instalacja w przypadku Polski dla jednego kwp zainstalowanej mocy wygeneruje około kwh energii elektrycznej rocznie. C)Z 1m 2 paneli fotowoltaicznych w ciągu roku zostanie wyprodukowane 1000kWh energii elektrycznej. Czy można odsprzedać nadwyżki energii elektrycznej? A)Nie można odsprzedawać. Energia pozyskana z modułów fotowoltaicznych może być wykorzystana wyłącznie na potrzeby własne. B)Można produkować i odsprzedawać bez żadnych ograniczeń. C)Tak można pod warunkiem, podpisania umowy z lokalnym dystrybutorem energii elektrycznej oraz nastąpi instalacja dodatkowego licznika energii, lub dwukierunkowego licznika energii elektrycznej. Jaka jest średnia moc panela fotowoltaicznego polikrystalicznego? A)100 Wp B)250 Wp C)500 Wp Do czego służy inwerter? A)Inwerter to urządzenie konwertujące prąd stały produkowany przez moduły fotowoltaiczne, na prąd zmienny. B)Inwerter to urządzenie służące tylko do kontroli napięcia. C)Inwerter to urządzenie służące do gromadzenia energii elektrycznej.

17 Czym jest wydajność modułu? A)Wydajność modułu jest to szybkość jego montażu. B)Wydajność modułu jest to ilość energii wyprodukowanej niezależnie od gęstości promieniowania słonecznego. C)Wydajność modułu jest miarą jak efektywnie moduł zamienia promieniowanie słoneczne na energię elektryczną. Jakie panele fotowoltaiczne są certyfikowane pod kątem gradobicia? A)Wszystkie. B)Mono i polikrystaliczne C)Cienkowarstwowe Żywotność paneli fotowoltaicznych, polikrystalicznych, przy spadku mocy do 80% określona jest na okres: A)25-30 lat. B)Żywotność paneli jest nieograniczona C)5-10 lat. Moc maksymalna (szczytowa) modułu fotowoltaicznego to: a) Moc, jaką moduł uzyskuje zaraz po wyprodukowaniu b) Moc mierzona w standardowych warunkach porównawczych STC c) Moc, jaką moduł może uzyskać na orbicie okołoziemskiej d) Moc, jaką moduł mógłby uzyskać, gdyby nie straty energii na połączeniach ogniw.

18 Ogniwa słoneczne monokrystaliczne to: a) konstrukcje cienkowarstwowe b) konstrukcje elastyczne c) konstrukcje o wysokiej sprawności dzięki wysokiej czystości materiału Warunki NOCT dotyczą pomiarów parametrów modułów fotowoltaicznych: a) w nocy b) w laboratorium przy 1000W/m 2 temperaturze otoczenia 25 o C c) w temperaturach ujemnych, przy 800W/m 2 ( w zakresie -25 o C 0 o C) d) w podwyższonej, tzw. rzeczywistej temperaturze pracy na panelu fotowoltaicznym, przy 800W/m 2 (np. 45 o C) Potencjał promieniowania słonecznego w Polsce wynosi ok: a) 1000 kwh/m 2 rok b) 600 kwh/m 2 rok c) 2000 kwh/m 2 rok d) 1360 kwh/m 2 rok Ilość godzin w roku w Polsce (usłonecznienia) wynosi: a) 1000 b) 1600 c) 800 d) 2400

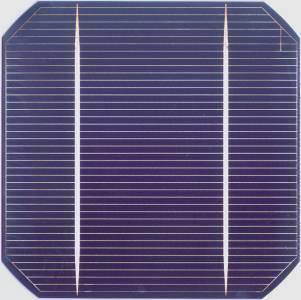

19 Na zdjęciu przedstawiono ogniwo fotowoltaiczne: a) polikrystaliczne b) monokrystaliczne c) z krzemu amorficznego d) CIGS Wraz ze wzrostem temperatury panela fotowoltaicznego: a) wzrasta sprawność panelu pv b) wzrasta napięcie c) maleje sprawność d) temperatura nie ma wpływu na pracę pv

20 18..W instalacji on-grid optymalnym kątem montażu paneli fotowoltaicznych w skali roku jest: a) kąt 45o b) kąt 60o c) kąt 35o 19. Jednostką mocy jest: a) A b) V c) W 20.System off-grid nazywany jest: a) systemem wyspowym b) systemem pracującym z pompą ciepła c) systemem sieciowym

21 B.21 Kolektory słoneczne

22 1. Czym różnią się kolektory słoneczne od modułów fotowoltaicznych a) Kolektory słoneczne niczym się nie różnią od modułów fotowoltaicznych. b) Kolektory słoneczne produkują energię elektryczną, a moduły fotowoltaiczne energię cieplną. c) Moduły fotowoltaiczne produkują energię elektryczną, a kolektory słoneczne energię cieplną. 2. Jakich kolektorów nie znajdziesz w sprzedaży: a) Rurowo-konwekcyjnych b) Próżniowych rurowych c) Płaskich 3. Do czego służy absorber: a) Magazynuje energię cieplną na dłuższy okres b)odbija energię cieplną c) Pochłania energię cieplną 4. Jaki płyn powinien płynąć w rurkach kolektora aby ten nie zamarzł: a) Olej b) Glikol c) alkohol metylowy

23 5. Gdzie można magazynować ciepło pozyskane przez kolektor: a) W zasobniku np CWU lub CO b) W akumulatorze c) Nie jest to w ogóle możliwe 6. Jak nazywa się system oparty na tak zwanej rurce cieplnej: a) Heat mirror b)energy tube c) Heat pipe 7. Co może zimą ograniczyć sprawność kolektora: a) Zakłócenia elektromagnetyczne b) Śnieg zalegający na dachu c) Nic nie może ograniczyć sprawności kolektora 8. Pod jakim kątem najlepiej ustawić kolektor w skali roku: a) 45 st. b) 10 st. c) 90 st.

24 9. Gdzie lepiej nie instalować kolektora: a) W cieniu drzew b) Na dachu skośnym c) Na dachu płaskim 10. Co mogą kolektory, oprócz ogrzewania wody użytkowej: a) Osuszać poddasza b) Zasilać ładowarki do telefonów komórkowych c) Wspomagać ogrzewanie budynku
